P-Elimination bei kleinen Kläranlagen

Präsentation zum Thema: "P-Elimination bei kleinen Kläranlagen"—  Präsentation transkript:

1 P-Elimination bei kleinen Kläranlagen
naturnahen Lehrerbesprechung 2014 Martina Stockbauer

2 Die ausgewählten Kläranlagen
P-Elimination bei kleinen Kläranlagen Die ausgewählten Kläranlagen Kläranlage H Teichkläranlage mit zwischengeschaltetem Scheibentauchkörper Ausbaugröße: E Angeschlossene EW 2012: 410 E Fremdwasseranteil 2012: 26% Kläranlage G unbelüftete Abwasserteichanlage Ausbaugröße E Angeschlossene EW 2011: 187 E Fremdwasseranteil 2011: 23% © LfU / Referat 67 / Martina Stockbauer /

3 P-Elimination bei kleinen Kläranlagen
Kläranlage H Fällmittel I: Gemisch aus Aluminium- und Eisen-(III)-Chlorid Fällmittel II: Gemisch aus Aluminium- und Eisen-(III)-Chlorid (höhere Konzentration Wirksubstanz) Elektromagnetische Membran-Dosierpumpe Zeitschaltuhr %-Angaben im Mittel © LfU / Referat 67 / Martina Stockbauer /

4 Kläranlage H P-Elimination bei kleinen Kläranlagen
© LfU / Referat 67 / Martina Stockbauer /

5 Kläranlage G Fällmittel: Aluminium-Chlorid Magnet-Membrandosierpumpe
P-Elimination bei kleinen Kläranlagen Kläranlage G Fällmittel: Aluminium-Chlorid Magnet-Membrandosierpumpe Autobatterie / Solaranlage Zeitschaltuhr © LfU / Referat 67 / Martina Stockbauer /

6 Kläranlage G P-Elimination bei kleinen Kläranlagen
© LfU / Referat 67 / Martina Stockbauer /

7 Verlauf Dosiermengen Fällmittel I (geringe WS)
P-Elimination bei kleinen Kläranlagen Verlauf Dosiermengen Fällmittel I (geringe WS) Fällmittel II (mittlere WS) Ohne Dosierung KA H 50 ml/E*d 0 ml/E*d KA G Fällmittel (hohe WS) 50 ml/E*d 0 ml/E*d © LfU / Referat 67 / Martina Stockbauer /

8 Ergebnisse KA H * Bestandsaufnahme Dosierzeitraum
P-Elimination bei kleinen Kläranlagen Ergebnisse KA H KA H Bestandsaufnahme Dosierzeitraum * * Beim 2. „höheren“ Fällzeitraum wurde mehr Fällmittel bzw. ein Fällmittel mit höherer WS zudosiert © LfU / Referat 67 / Martina Stockbauer /

9 Ergebnisse KA G Bestandsaufnahme Dosierzeitraum
P-Elimination bei kleinen Kläranlagen Ergebnisse KA G KA G Bestandsaufnahme Dosierzeitraum © LfU / Referat 67 / Martina Stockbauer /

10 Phosphorreduktion innerhalb der einzelnen Anlagenteile
P-Elimination bei kleinen Kläranlagen Phosphorreduktion innerhalb der einzelnen Anlagenteile KA H Bestandsaufnahme Dosierzeitraum Absetzteich 27 % 20 % Scheibentauchkörper 12 % 26 % Nachklärteich (homogenisierte) nicht relevant Nachklärteich (filtrierte) 40 % KA G 17 % 54 % Teich 2 (homogenisiert) 37 % Teich 2 (filtriert) 59 % 35 % [1] [1] [1] [1] [1] Angabe bezogen auf die Verringerung, ermittelt aus Differenz von Zulauf und Ablauf der jeweiligen Behandlungsstufe. Bestandsaufnahme: ohne Zudosierung Dosierzeitraum: mit Zudosierung © LfU / Referat 67 / Martina Stockbauer /

11 Aufgetretenen Probleme
P-Elimination bei kleinen Kläranlagen Aufgetretenen Probleme Kläranlage H Aushebern durch fehlendes Druckhalteventil - Firma nicht sehr hilfsbereit und kompetent Fällmittel in kleinen Gebinden (< 1m³) Dosierstelle nur bedingt geeignet Schwankende Dosiermengen Hinweis – Auslitern! gehäuftes Auftreten von Schwefelbakterien am Rotationstauchkörper © LfU / Referat 67 / Martina Stockbauer /

12 Aufgetretenen Probleme
P-Elimination bei kleinen Kläranlagen Aufgetretenen Probleme Kläranlage G Autobatterie ungeeignet - Abhilfe durch Solarpaneel mit Gelbatterie z. T. Auskristallisation des Fällmittels bei starkem Frost Rücklösungen © LfU / Referat 67 / Martina Stockbauer /

13 Besonderheiten bei kleinen Kläranlagen
P-Elimination bei kleinen Kläranlagen Besonderheiten bei kleinen Kläranlagen u. U. "Teilzeit"-Klärwärter "unbekannter" Zufluss z. T. ohne Stromanschluss Zufahrtsweg ungeeignet kleinere (teurere) Fällmittelchargen sehr geringe Dosiermengen (Pumpenauswahl / Zeitschaltuhr) bei Teichkläranlagen Rücklösungen aus Schlamm © LfU / Referat 67 / Martina Stockbauer /

14 Besonderheiten bei kleinen Kläranlagen
P-Elimination bei kleinen Kläranlagen Besonderheiten bei kleinen Kläranlagen Wichtig sind deshalb: einfache Systeme Kundenservice Engagement (Firma, Klärwärter) Sensibilisierung für Gefahrstoffe Akzeptanz einer längeren Einfahrphase Häufigere Probenahme © LfU / Referat 67 / Martina Stockbauer /

15 Hinweise Fällmittel ggf. „teilen“ Gefärbtes Fällmittel Zeitschaltuhr
P-Elimination bei kleinen Kläranlagen Hinweise Fällmittel ggf. „teilen“ Gefärbtes Fällmittel Ø Schläuche, Höhendifferenz Zeitschaltuhr Sonderuntersuchungen Kompaktanlagen Bei Kompaktanlagen ggf. vorab Test der Dosierstelle IBC Mehrweg/Einweg © LfU / Referat 67 / Martina Stockbauer /

16 Kosten P-Elimination bei kleinen Kläranlagen Partie / Liefermenge
A €/t (netto) inkl. Frachtkosten bei 0,95 mol WS/kg B €/t (netto) inkl. Frachtkosten bei 1,8 mol WS/kg C €/t (netto) inkl. Frachtkosten bei 3,3 mol WS/kg 11 t 230,- 360,- 280,- 7 t 270,- 400,- 310,- 1.000 kg IBC 340,- 510,- 560,- 270 kg Fass --- 920,- 1.000,- 70 kg Kanister 840,- 1.240,- 1.650,- © LfU / Referat 67 / Martina Stockbauer /

17 Kosten P-Elimination bei kleinen Kläranlagen 500 E (geringe WS)
500 E (geringe WS) 500 E (hohe WS) 1.000 E (geringe WS) 1.000 E (hohe WS) Dosieranlage 5 m³-Anlage 1 m³-Anlage 10 m³-Anlage Summe [€/a] 8.150,- 6.000,- 12.250,- 9.050,- Kosten [€] pro E*a 16,30 12,00 12,25 9,05 Pumpen – Auslegung nach Größe Größe Dosieranlage für ½ Jahr © LfU / Referat 67 / Martina Stockbauer /

18 Kompaktanlagen P-Elimination bei kleinen Kläranlagen
Firma 1; Kompaktdosierstation I (Solarstromversorgung) mit Betriebsgebäude 7,5 m², inkl. Bodenplatte, 1 doppelwandiger Mehrweg-IBC Dosiersystem, Orthophosphatmessung, Solarstromversorgung Hubwagen Inbetriebnahme 36.400,00 € Firma 2; Kompaktdosierstation IIa (Stromanschluss) isoliertem Container 3,5 m² Dosiersystem Elektroheizung für Frostschutz und Licht 10.570,00 € Firma 2; Kompaktdosierstation IIb (Solarstromversorgung) isoliertem Container 3,5 m² Dosiersystem Solarstromversorgung 14.620,00 € Firma 3; Kompaktdosierstation III (Stromanschluss) PP-Container 3,7 m² Auffangwanne Dosiersystem; Heizung Inbetriebnahme 11.370,00 € © LfU / Referat 67 / Martina Stockbauer /

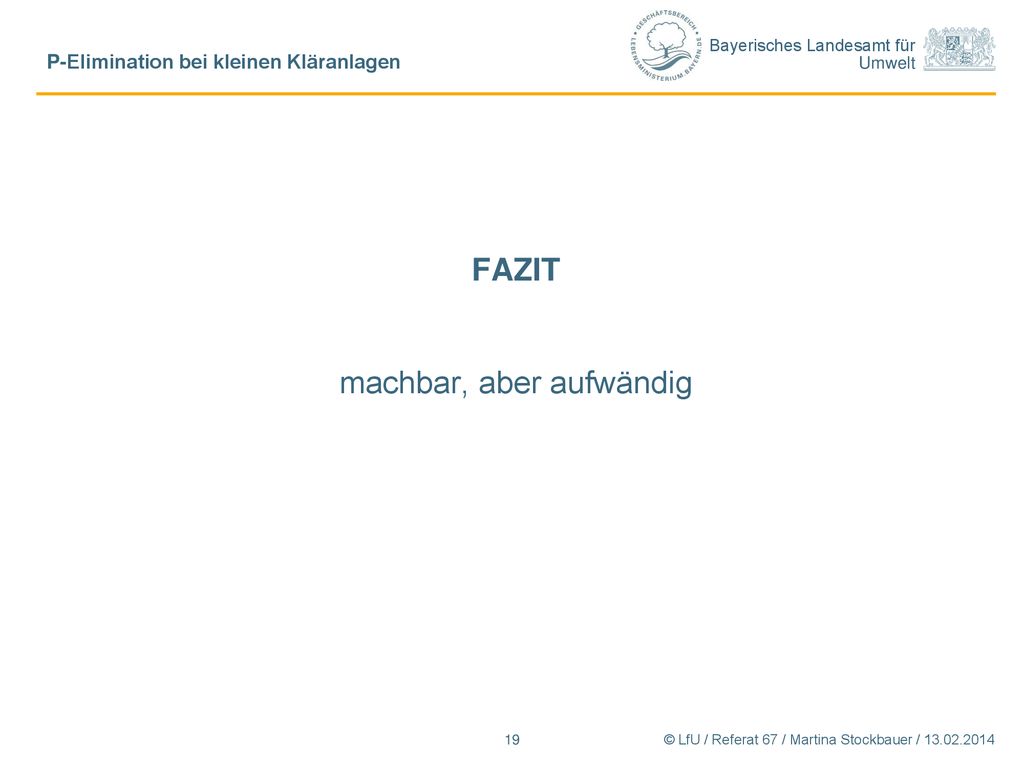

19 machbar, aber aufwändig
P-Elimination bei kleinen Kläranlagen machbar, aber aufwändig FAZIT © LfU / Referat 67 / Martina Stockbauer /
