Vollelektrisch in die Zukunft
Qualitative und wirtschaftliche Chancen vollelektrischer Spritzgießmaschinen
2
Systempartner der Kunststoffindustrie
Ideenschmiede DECKERFORM Technologies GmbH Formenbau DECKERFORM Produktionssysteme GmbH Spritzmaschinen DECKERFORM Injection GmbH Generalvertretung für Deutschland - Österreich - Schweiz Vollelektrische Spritzgießmaschinen Von 50 bis 1.300t Schließkraft Entwicklung von Kunststoffprodukten Festigkeits-, Verzugs- & Füllanalysen Spritzgieß- & Presswerkzeuge bis 25 Tonnen Gewicht
3
Wirtschaftliche & nachhaltige Kunststoff-produktion
Frage: Wodurch wird eine Kunststoffproduktion wirtschaftlich? Wirtschaftliche & nachhaltige Kunststoff-produktion Geringe Fixkosten Wartungs-arme Anlagen Produktionsklima Sauberkeit Hohe Genauigkeit Wenig Ausschuss Schnelle Serienreife Starke Maschinen-auslastung Optimale Spritzzyklen Langlebige Maschinen Ziel: Optimales Kosten-Nutzen-Verhältnis
4

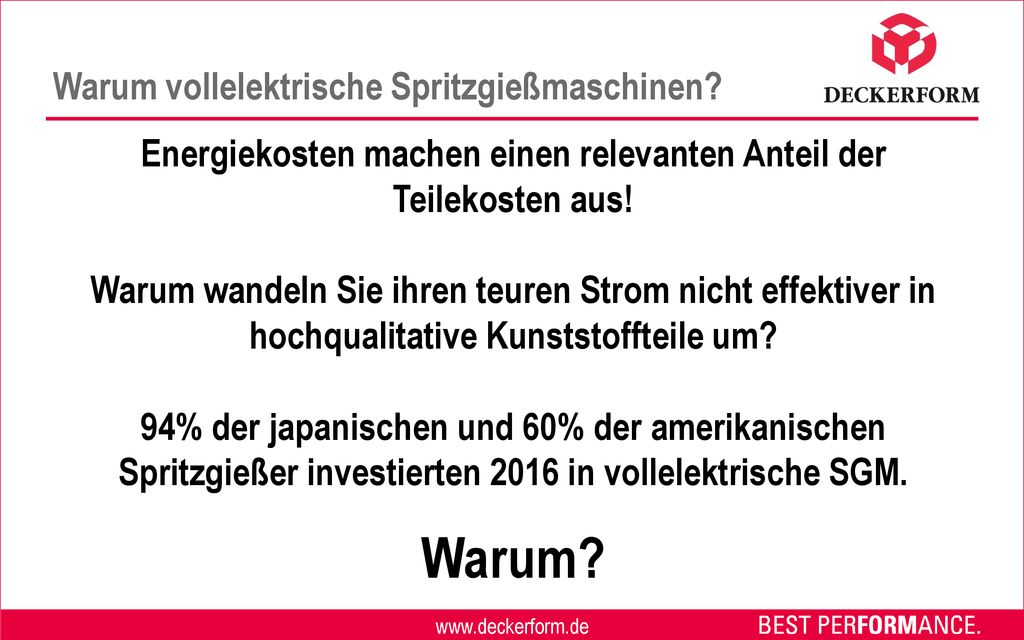

Energiekosten machen einen relevanten Anteil der
Warum vollelektrische Spritzgießmaschinen? Energiekosten machen einen relevanten Anteil der Teilekosten aus! Warum wandeln Sie ihren teuren Strom nicht effektiver in hochqualitative Kunststoffteile um? 94% der japanischen und 60% der amerikanischen Spritzgießer investierten 2016 in vollelektrische SGM. Warum?
5

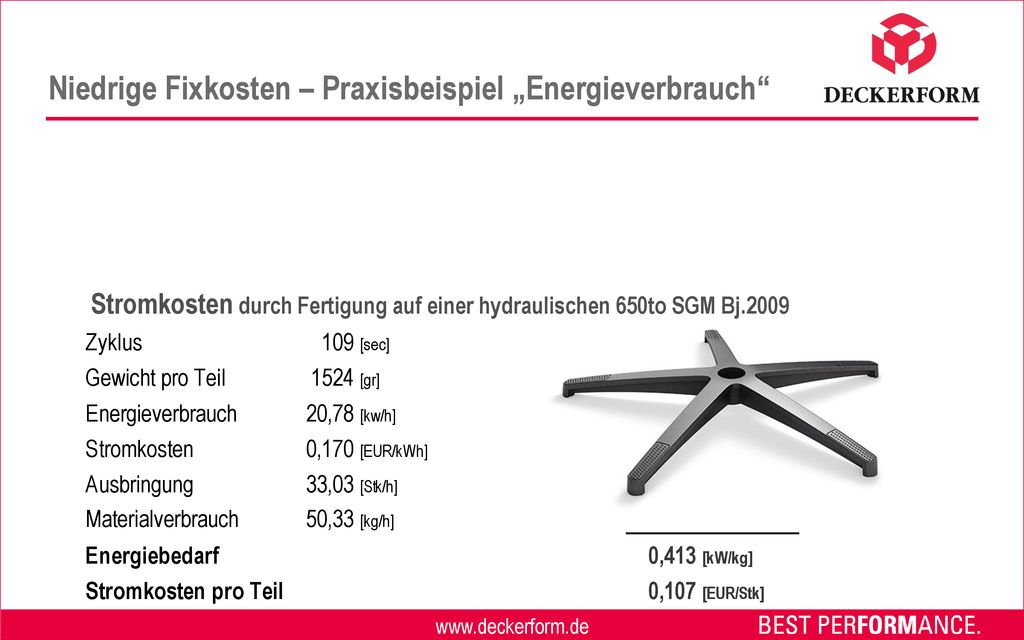

Niedrige Fixkosten – Praxisbeispiel „Energieverbrauch“
Stromkosten durch Fertigung auf einer hydraulischen 650to SGM Bj.2009 Im Laufenden Prozess Zusätzlich: Vorbereiten der Maschine: Anwärmen des Öls Abwärme muss wieder vernichtet werden ca. 2ct zusätzliche Einsparung je Teil
6

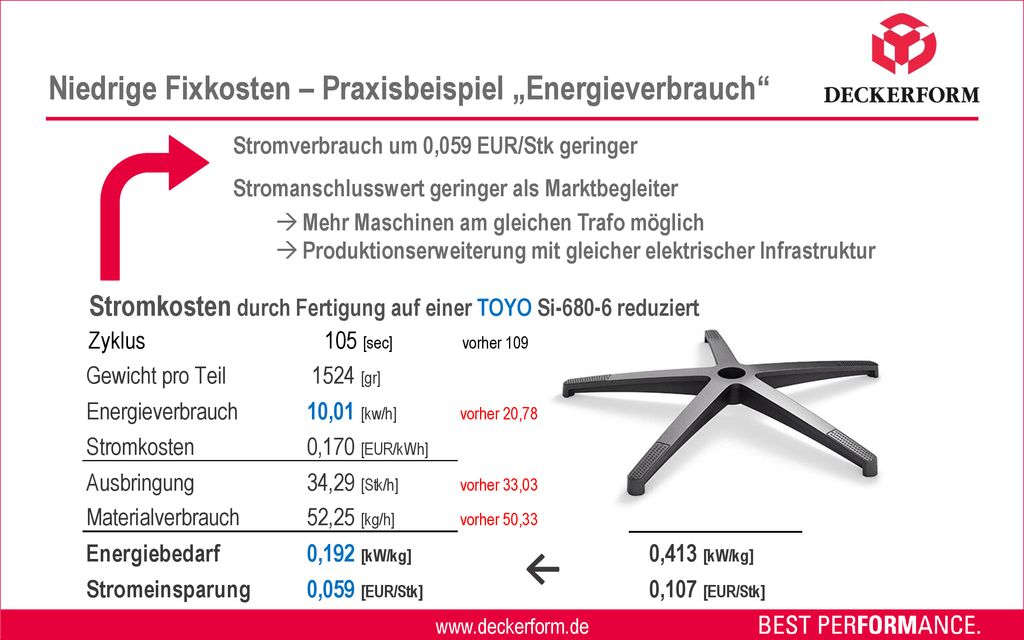

Niedrige Fixkosten – Praxisbeispiel „Energieverbrauch“
Stromverbrauch um 0,059 EUR/Stk geringer Stromanschlusswert geringer als Marktbegleiter Mehr Maschinen am gleichen Trafo möglich Produktionserweiterung mit gleicher elektrischer Infrastruktur Stromkosten durch Fertigung auf einer TOYO Si reduziert
7
Niedrige Fixkosten – Kein Hydrauliköl
Geringeres Investment (kein Hydrauliköl & Auffangwanne) Weniger Wartung kein Austausch von Schläuchen, keine Ölfiltration dadurch mehr Zeit zum Produzieren Sofort betriebsbereit, da keine Vorlaufzeit zum Vorwärmen des Öls Kein Energieverbrauch bei Standzeiten im Prozess Keine Abwärme & keine zusätzliche Ölkühlung notwendig Keine Entsorgungskosten für Hydrauliköl
8
Niedrige Fixkosten – effiziente Minimalschmierung
TOYO entwickelte das Schmierfett „PLASTAR GREASE B3 No. 2“ Reduziert den Verbrauch auf ca. ein Zehntel des normalen Schmierfettes Beispiel: Maschine: 100t Zykluszeit: 10 sec. Jährlicher Verbrauch: 400 cm³ Laufzeit: 1 Jahr Zusätzlich entwickelte TOYO das Schmierfett „PLASTAR GREASE H1-2“ gleichen Eigenschaften wie das „PLASTAR GREASE B3 No. 2“ Zusätzlich: ist zugelassen für den Einsatz in der Lebensmittelindustrie
9
Mittelwert hydraulisch: 1524,01 g
Qualitätssteigerung durch vollelektrische TOYO-SGMs Schussgewicht [g] Kleineres Toleranz-fenster Weniger Ausschuss Material-einsparung Mittelwert hydraulisch: 1524,01 g TOYO Si-680-6: 1523,20 g Delta: - 0,81 g
10
Einspritzen [mm/sec] / 680t SGM
Hohe Genauigkeit bei vollelektrische TOYO-SGMs… …während dem Einspritzen: Einspritzen [mm/sec] / 680t SGM
11

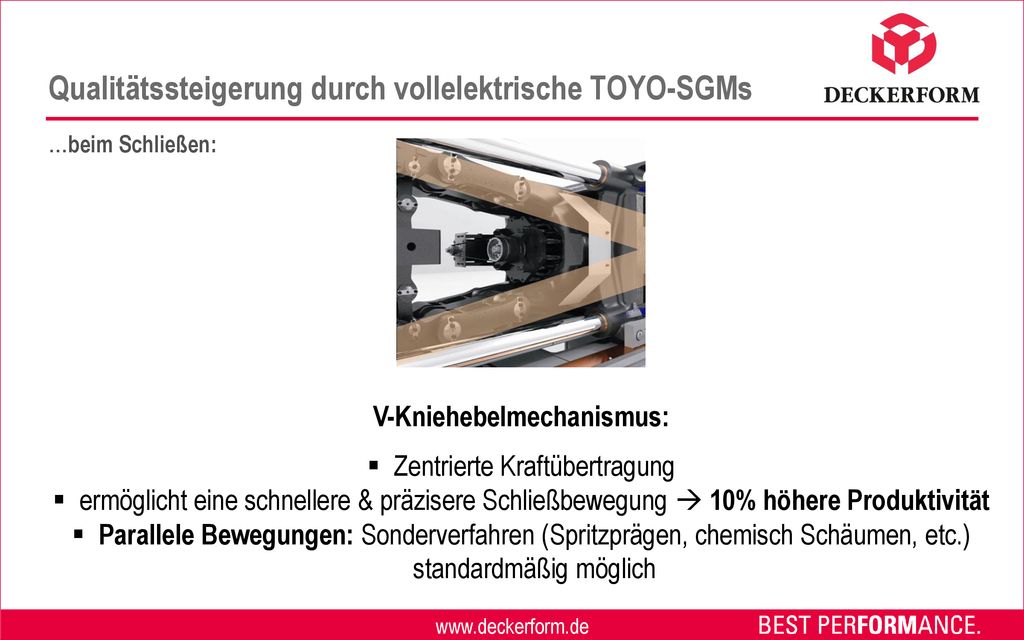

V-Kniehebelmechanismus:
Qualitätssteigerung durch vollelektrische TOYO-SGMs …beim Schließen: V-Kniehebelmechanismus: Zentrierte Kraftübertragung ermöglicht eine schnellere & präzisere Schließbewegung 10% höhere Produktivität Parallele Bewegungen: Sonderverfahren (Spritzprägen, chemisch Schäumen, etc.) standardmäßig möglich
12
Bewegliche Aufspannplatte einer vollelektrischen TOYO Si-1300-6
Qualitätssteigerung durch vollelektrische TOYO-SGMs …beim Schließen: Solider konservativer Maschinenaufbau seit 1985: Optimierter Maschinenbau mit hoher Sicherheit Absolute Langlebigkeit & keine Reparaturen Massive speziell verrippte Gussplatten Vorteile: Keine Plattendurchbiegung Hohe Genauigkeit & Wiederholgenauigkeit Schnelle Serienreife Langlebige SGM Keine Reparaturen Bewegliche Aufspannplatte einer vollelektrischen TOYO Si (1300t Schließkraft)
13
Angenehmes Produktionsklima
Lärmpegel ca. [dB (A)] 650t SGM Ruhiges Arbeitsklima Höhere Konzentration auf Produktionsprozesse
14
Vollelektrisch in die Zukunft?
ABSOLUT! Vollelektrische TOYO - Maschinen sind nicht teurer als hydraulische Qualitätsmaschinen bieten aber zusätzlich einen Mehrwert bezüglich Wirtschaftlichkeit + Qualität
15
Vielen Dank für Ihre Aufmerksamkeit!
