Thomas Schmalschläger

Präsentation zum Thema: "Thomas Schmalschläger"—  Präsentation transkript:

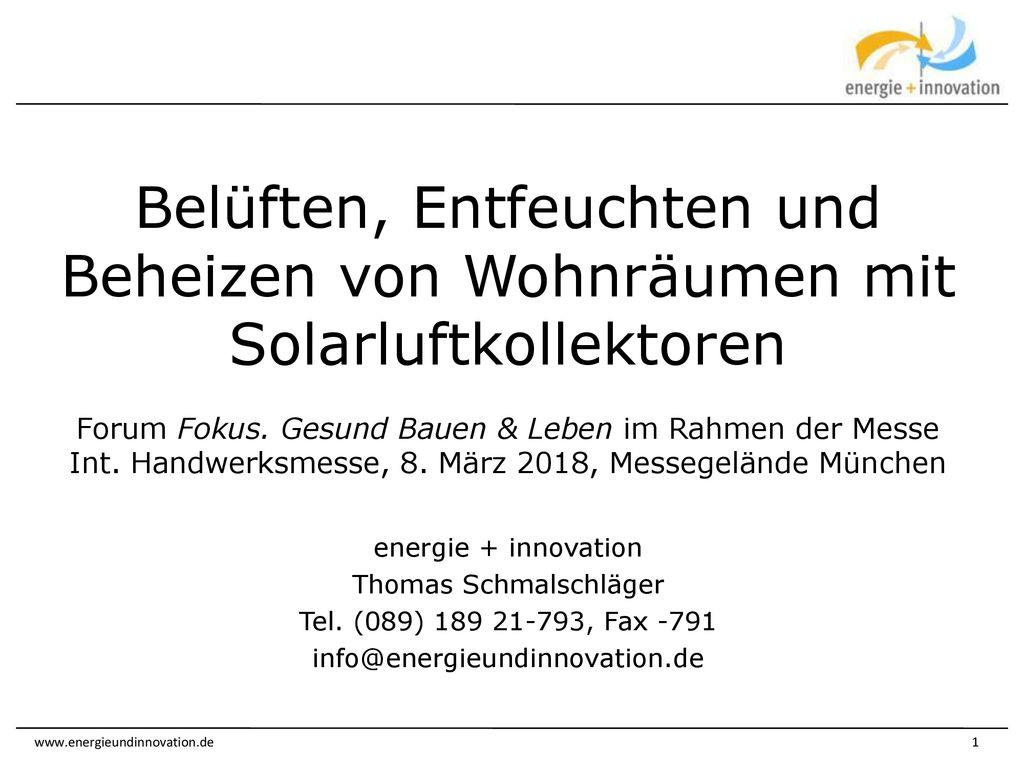

1 Thomas Schmalschläger
Belüften, Entfeuchten und Beheizen von Wohnräumen mit Solarluftkollektoren Forum Fokus. Gesund Bauen & Leben im Rahmen der Messe Int. Handwerksmesse, 8. März 2018, Messegelände München energie + innovation Thomas Schmalschläger Tel. (089) , Fax -791

2 Der Referent Diplomarbeit über Hybridkollektoren (Luft-/ Wasserkollektoren) Entwickeln von Selbstbau-Luftkollektoren Erstellen von Luftkollektortestständen Leistungsmessung an Modellluftkollektoren und an großen Bestandsanlagen Planung von Luftkollektoranlagen und solaren Luftsystemen Mitarbeit in internationalen Normungsgremien Erstellen von Auslegungssoftware Dozent an der Hochschule München, Fakultät Energie- und Gebäudetechnik Inhaber von energy-21, einem Beratungs- und Planungsbüros für regenerative Energien

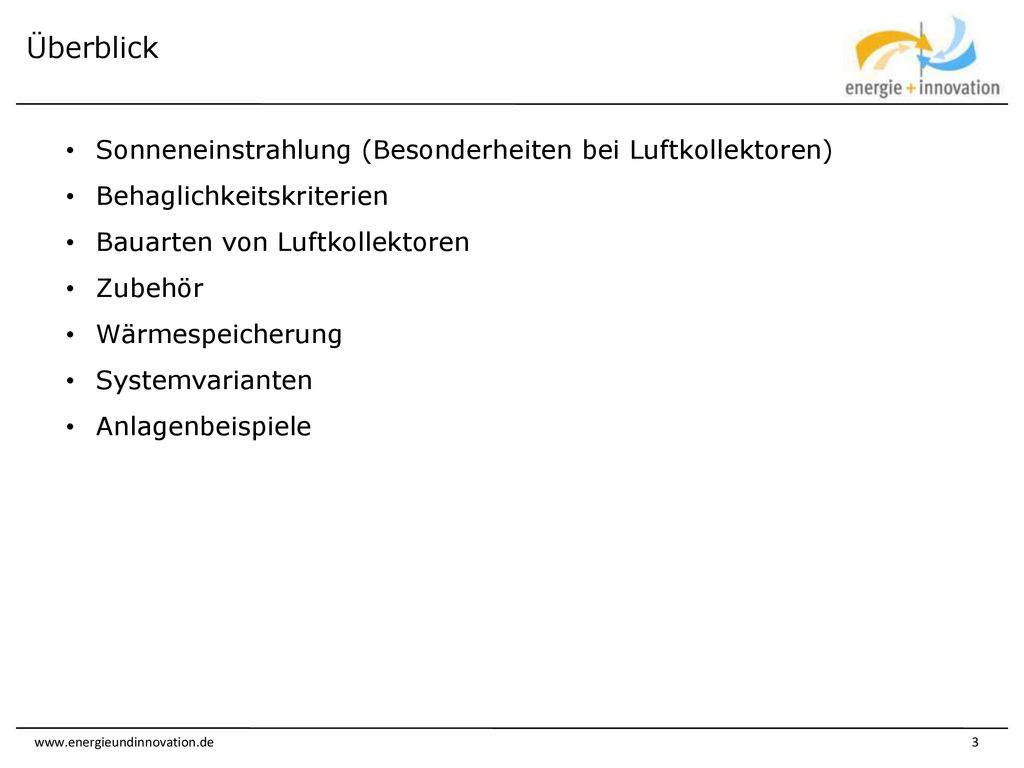

3 Überblick Sonneneinstrahlung (Besonderheiten bei Luftkollektoren)
Behaglichkeitskriterien Bauarten von Luftkollektoren Zubehör Wärmespeicherung Systemvarianten Anlagenbeispiele

4 Sonneneinstrahlung

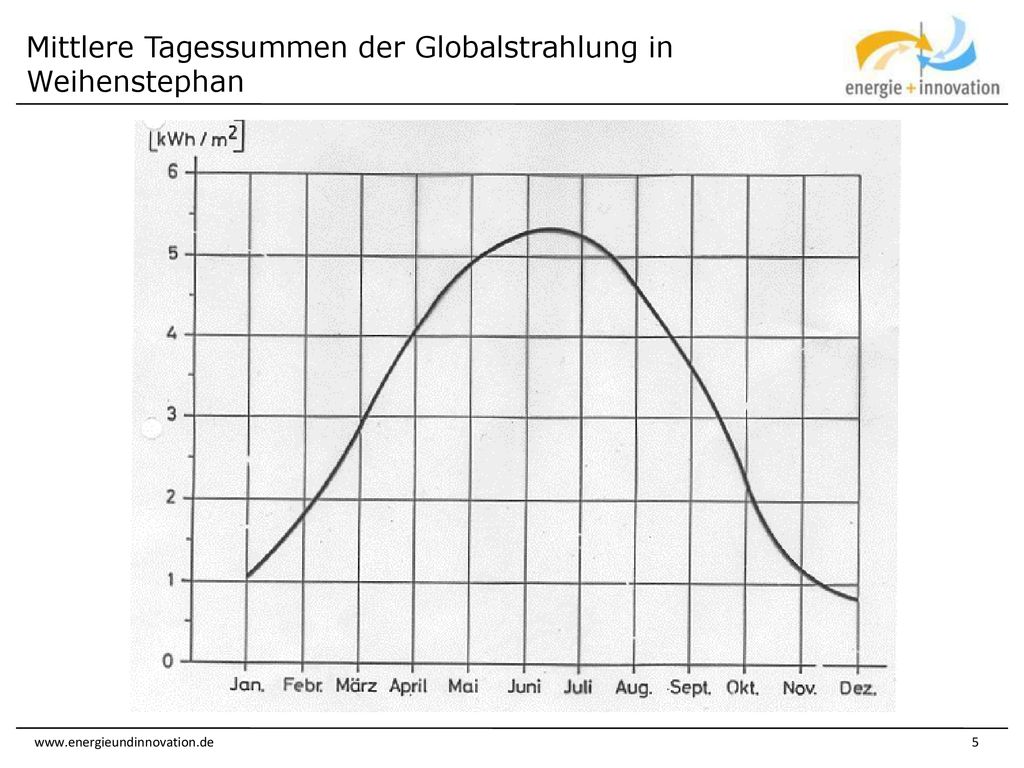

5 Mittlere Tagessummen der Globalstrahlung in Weihenstephan

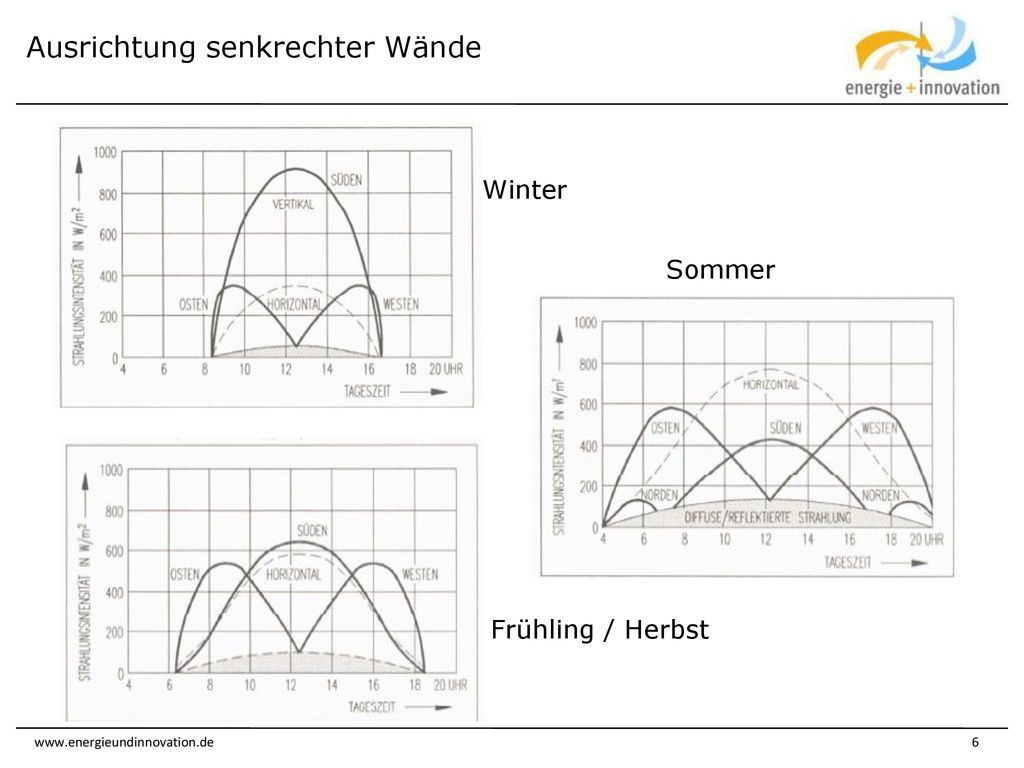

6 Ausrichtung senkrechter Wände
Winter Sommer Frühling / Herbst

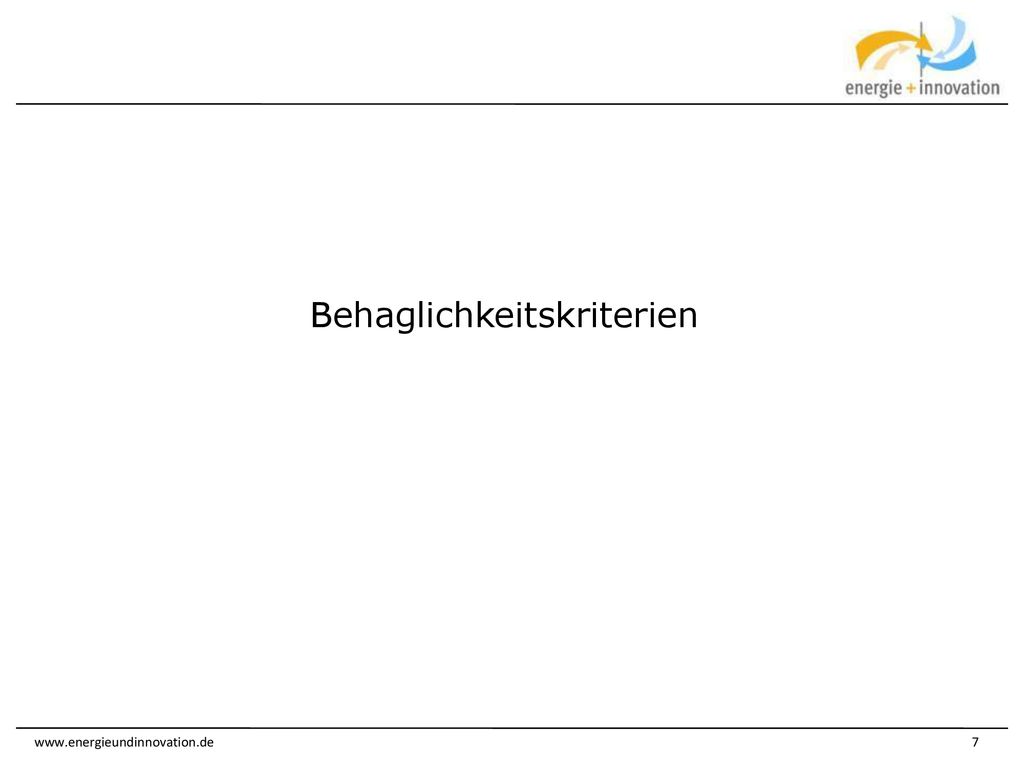

7 Behaglichkeitskriterien

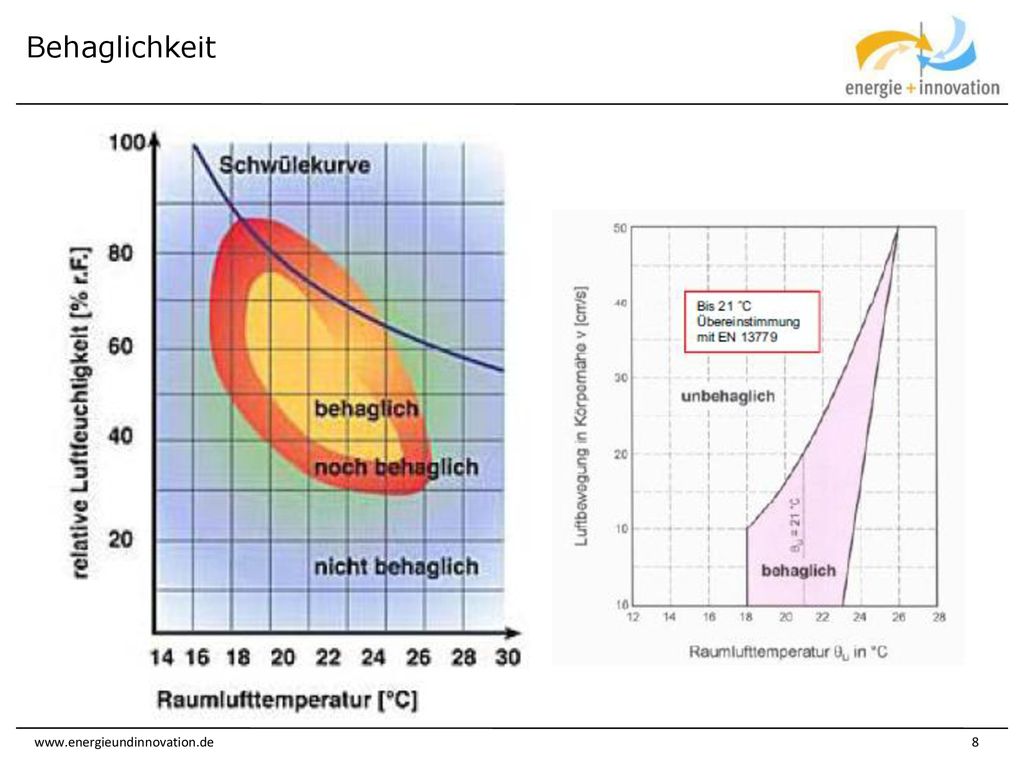

8 Behaglichkeit

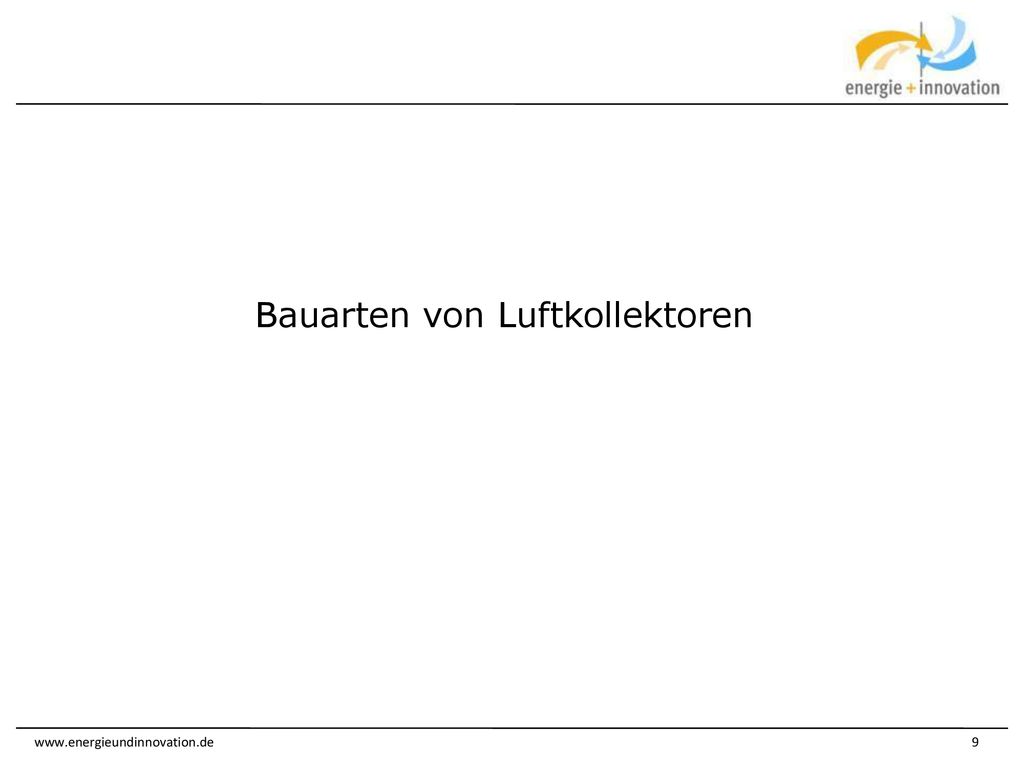

9 Bauarten von Luftkollektoren

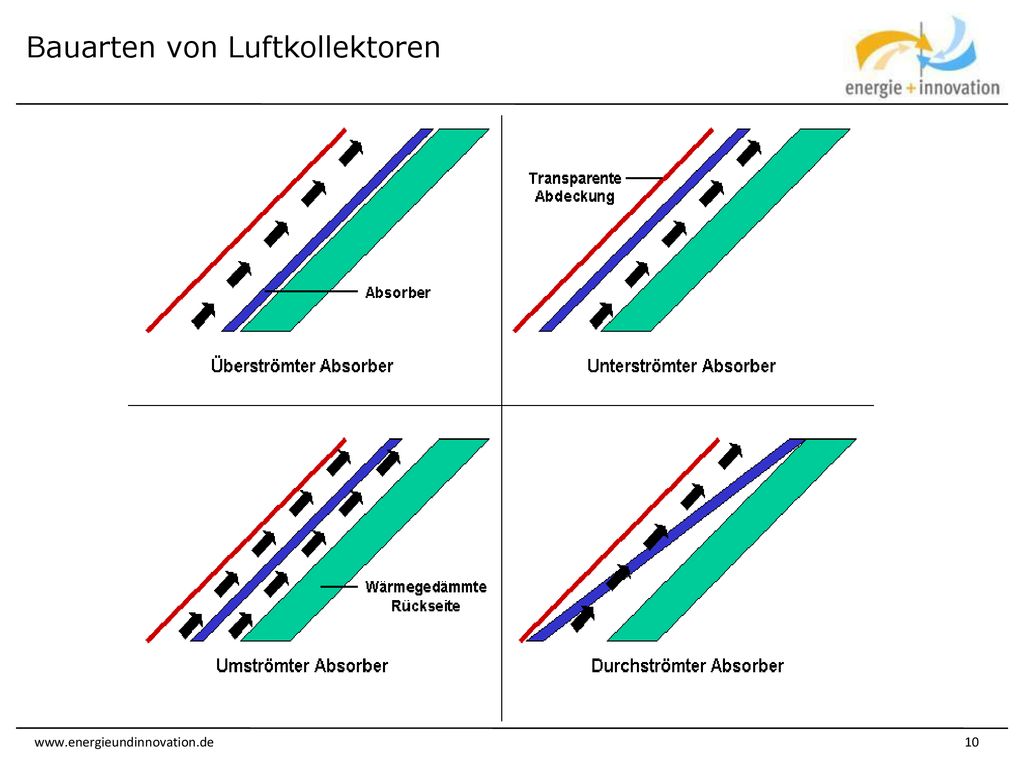

10 Bauarten von Luftkollektoren

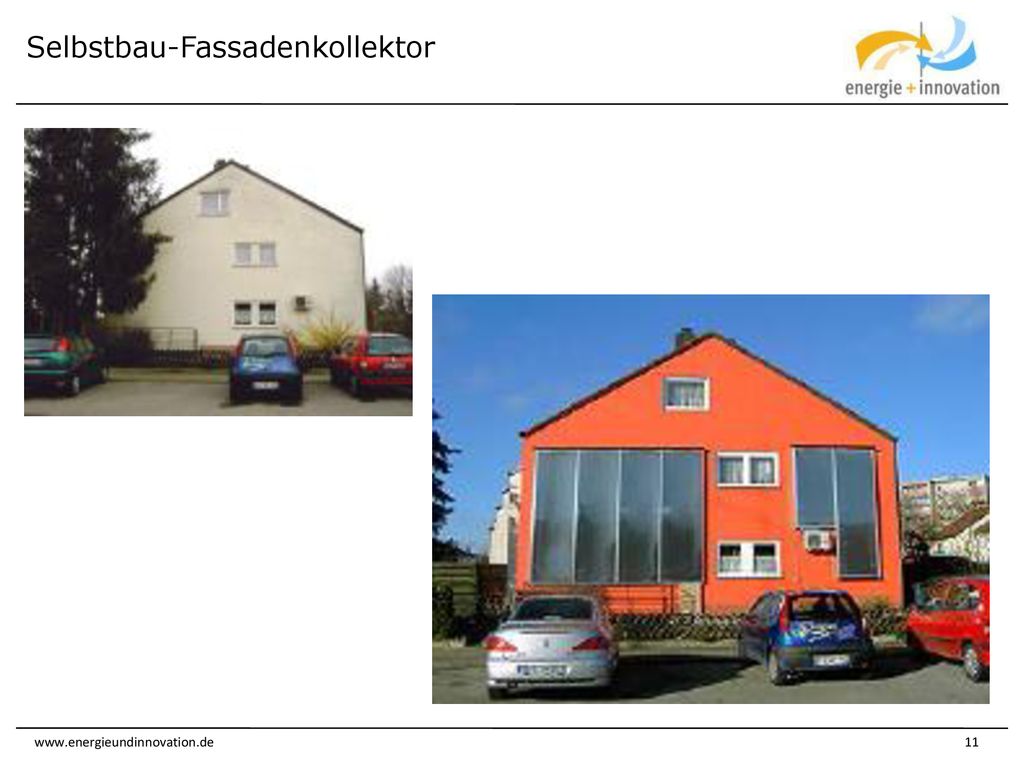

11 Selbstbau-Fassadenkollektor

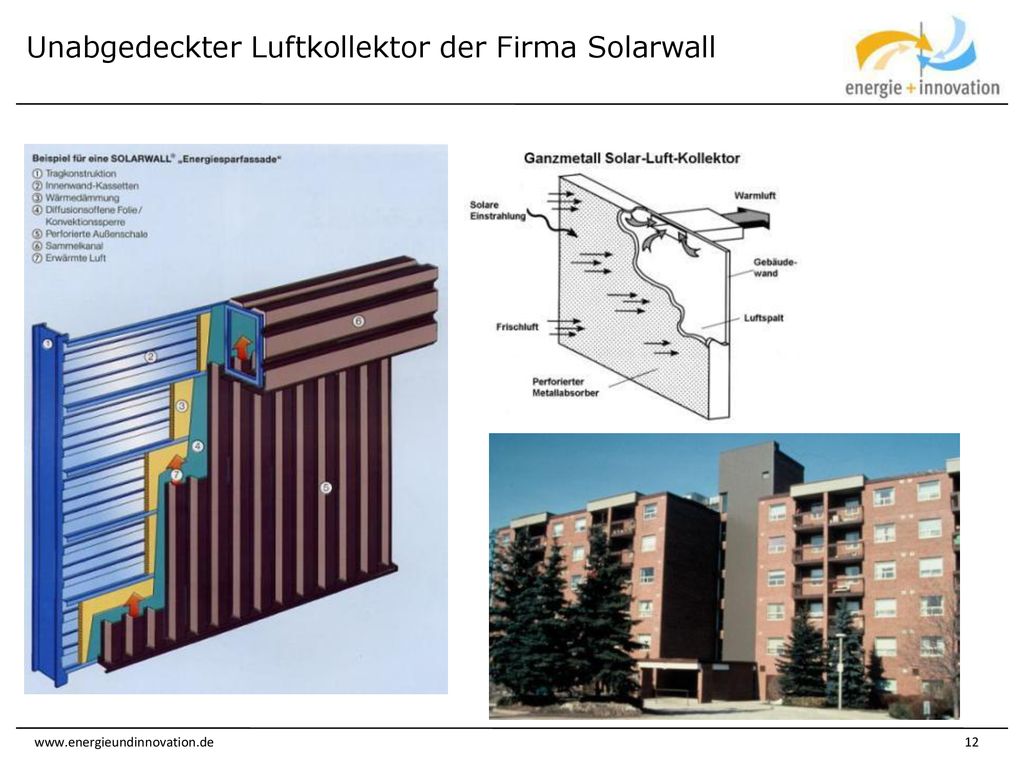

12 Unabgedeckter Luftkollektor der Firma Solarwall

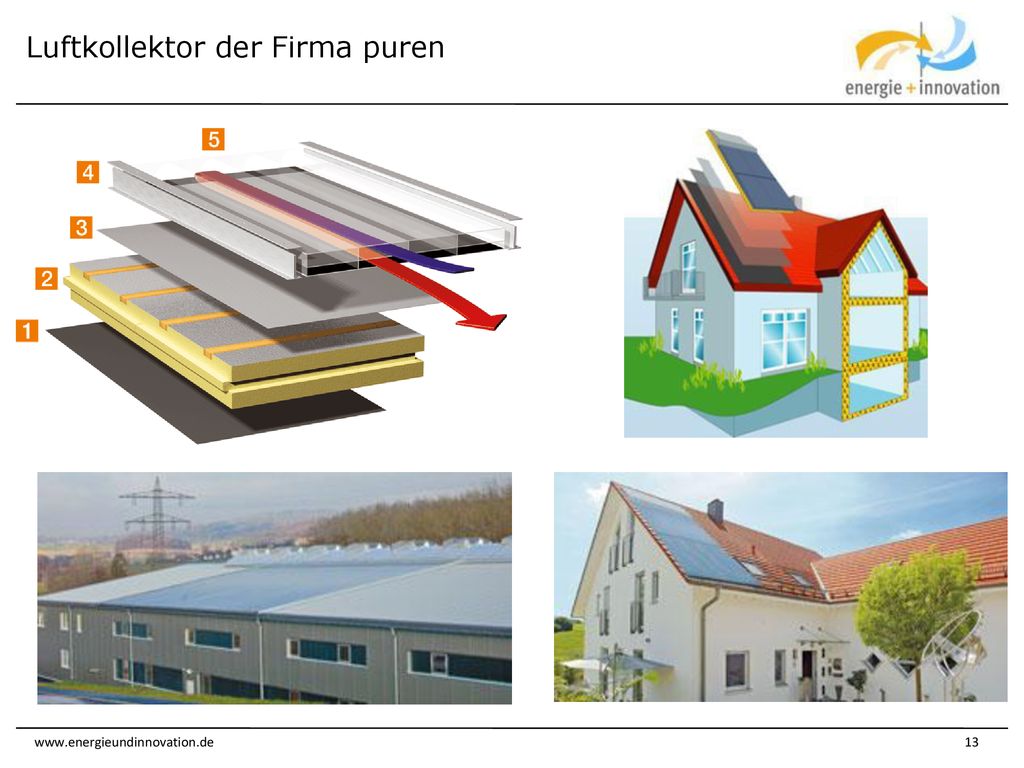

13 Luftkollektor der Firma puren

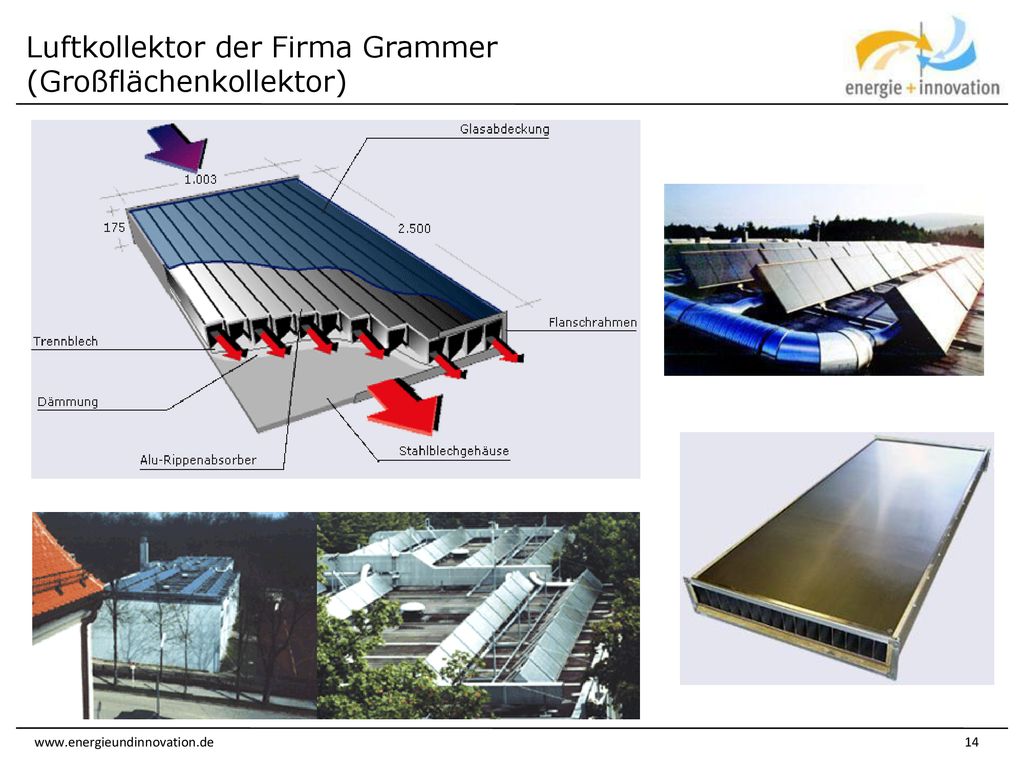

14 Luftkollektor der Firma Grammer (Großflächenkollektor)

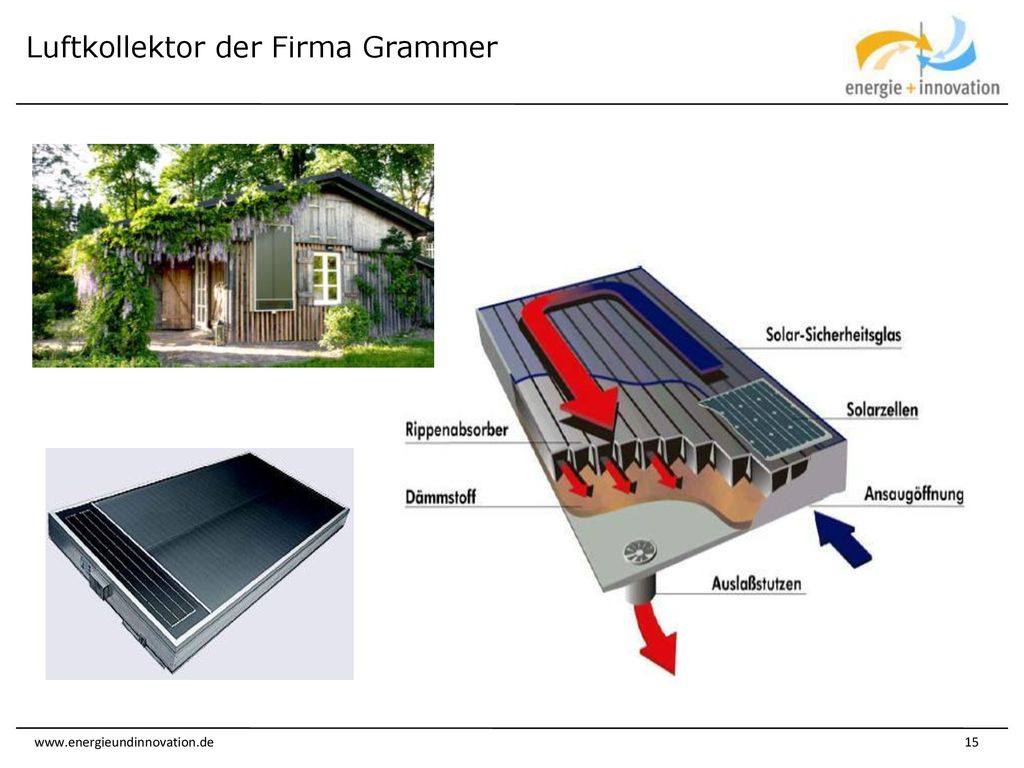

15 Luftkollektor der Firma Grammer

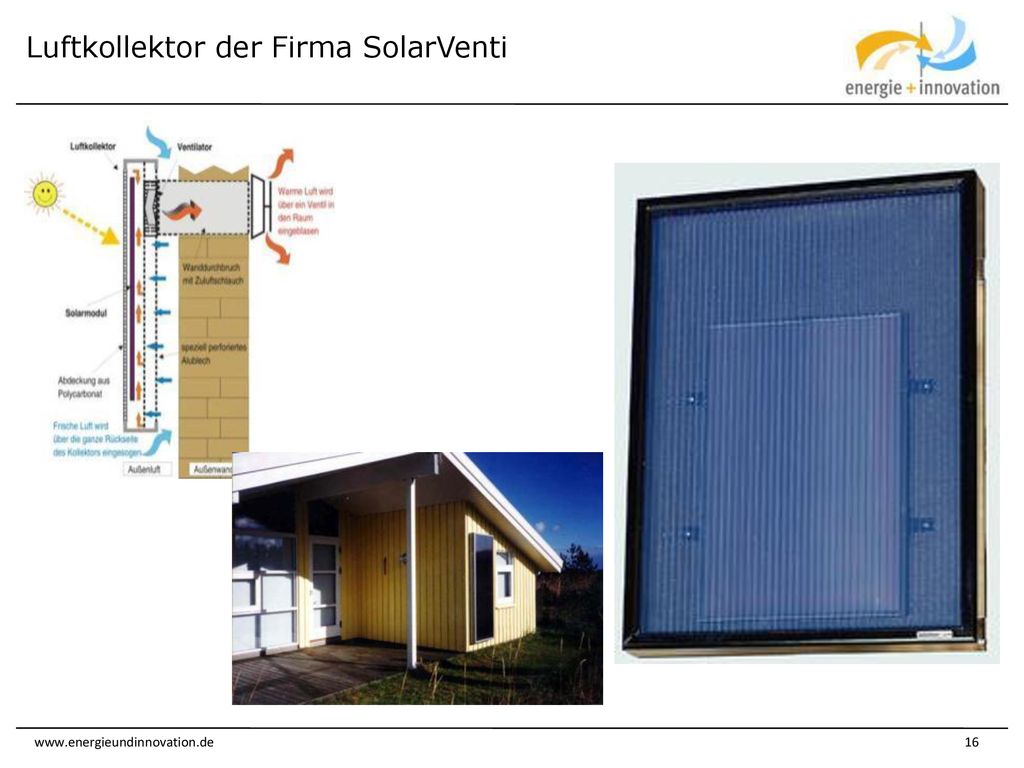

16 Luftkollektor der Firma SolarVenti

17 Luftkollektor der Firma SolarVenti (Großflächenkollektor)

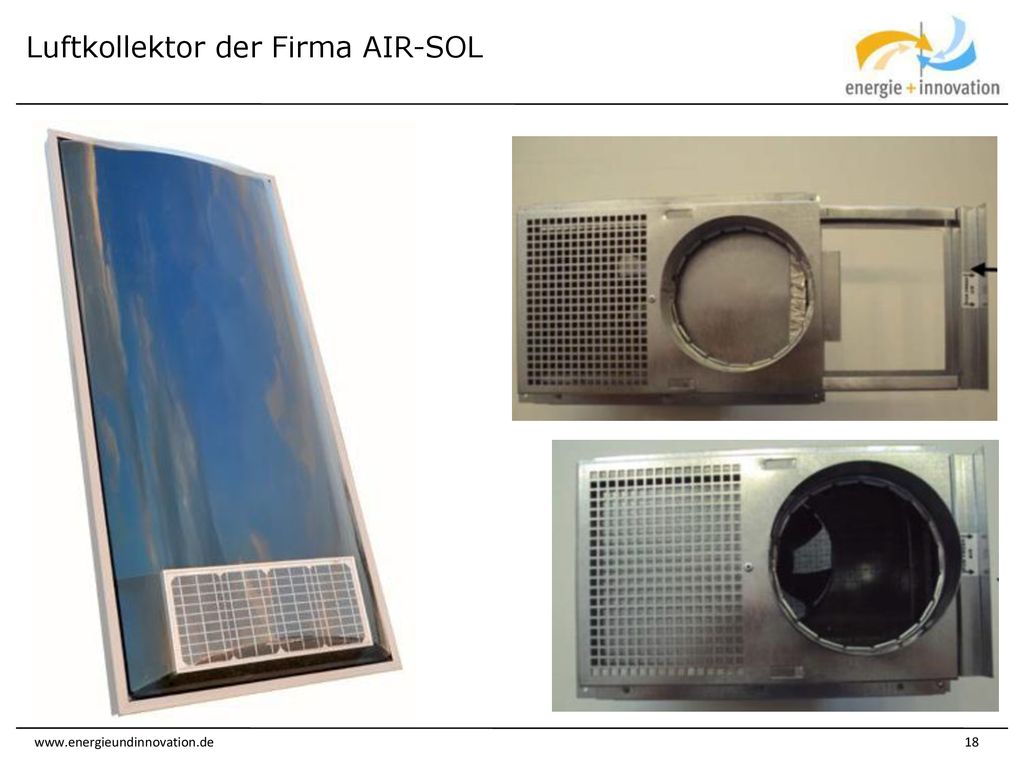

18 Luftkollektor der Firma AIR-SOL

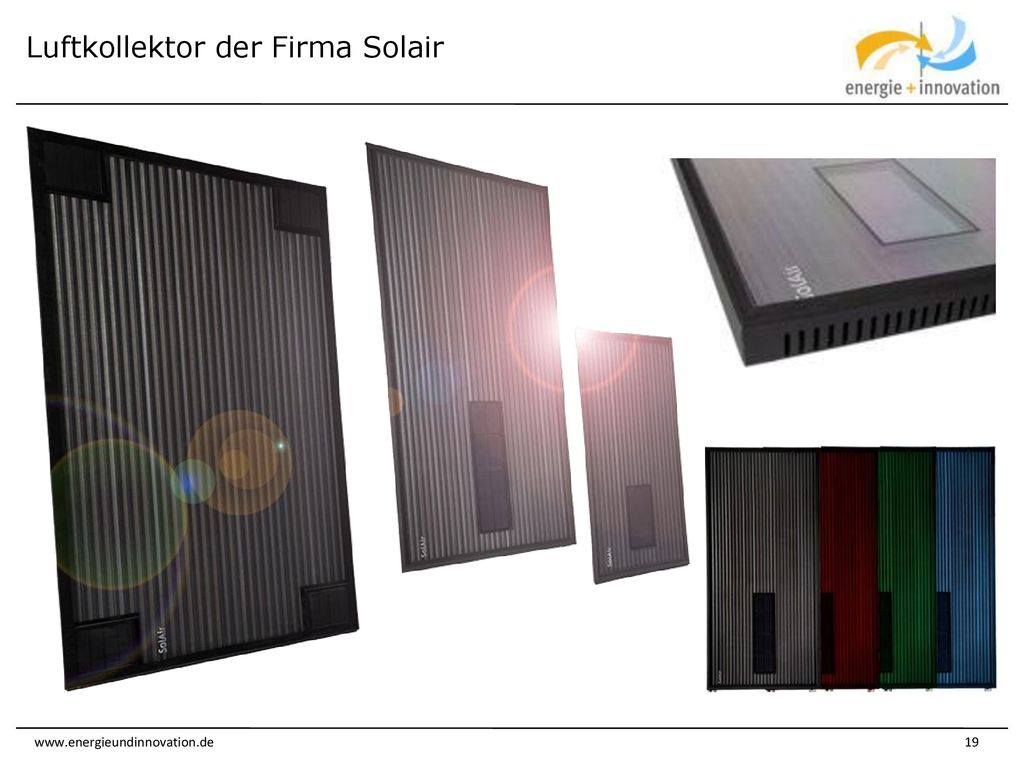

19 Luftkollektor der Firma Solair

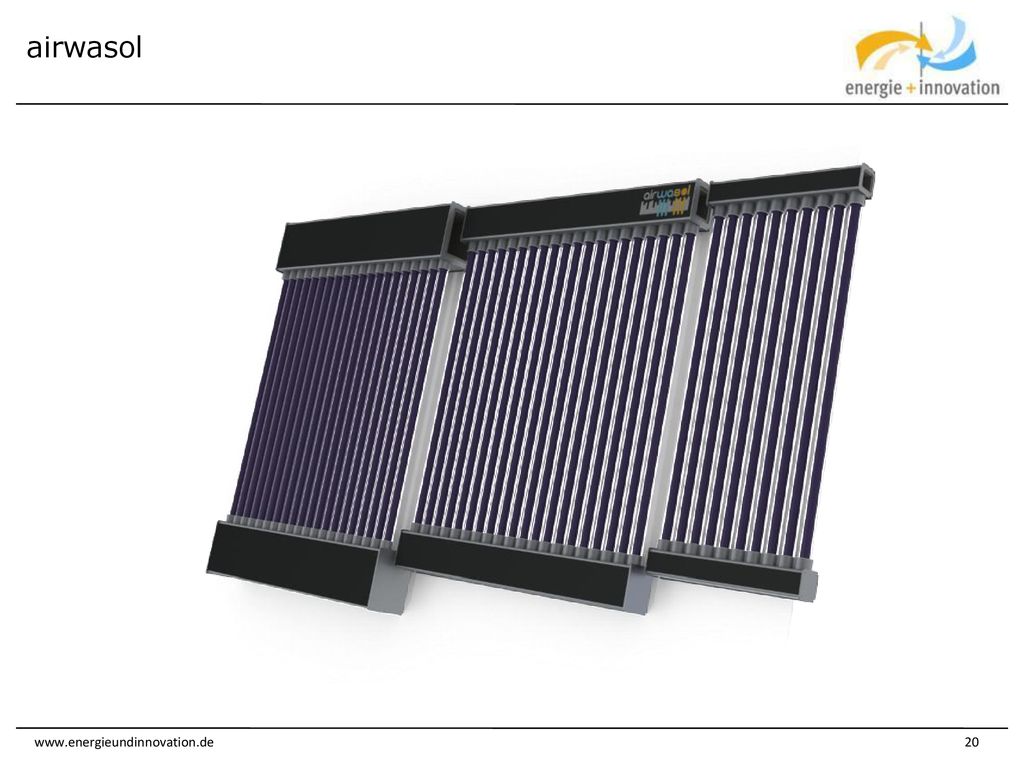

20 airwasol

21 Zubehör

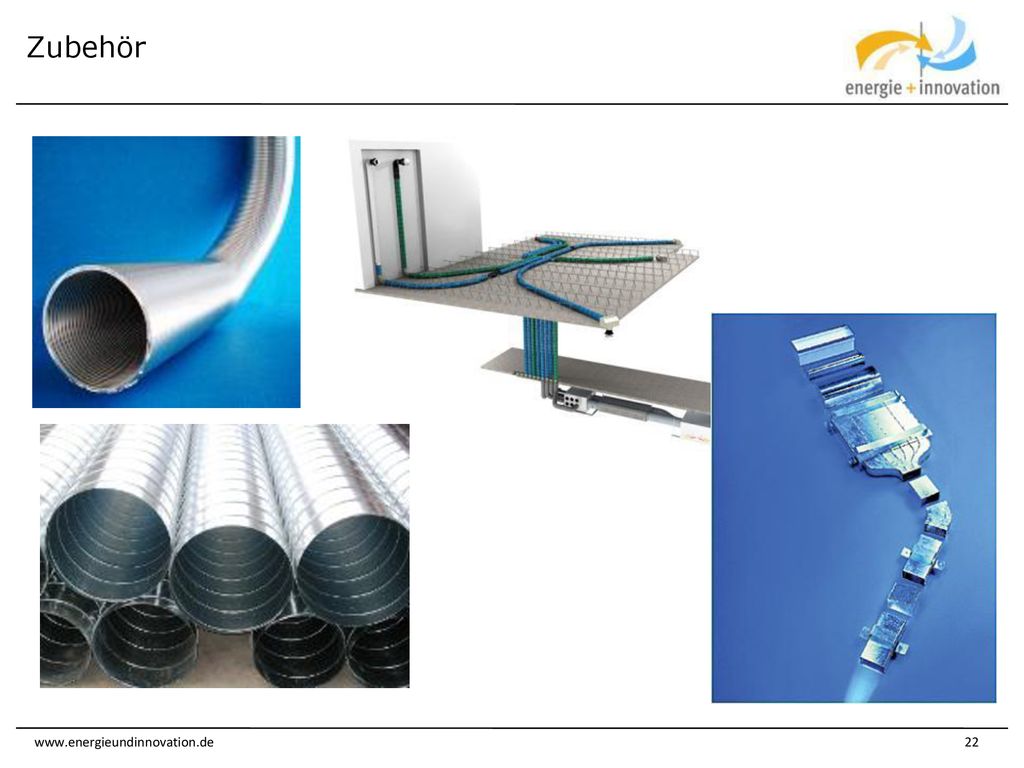

22 Zubehör

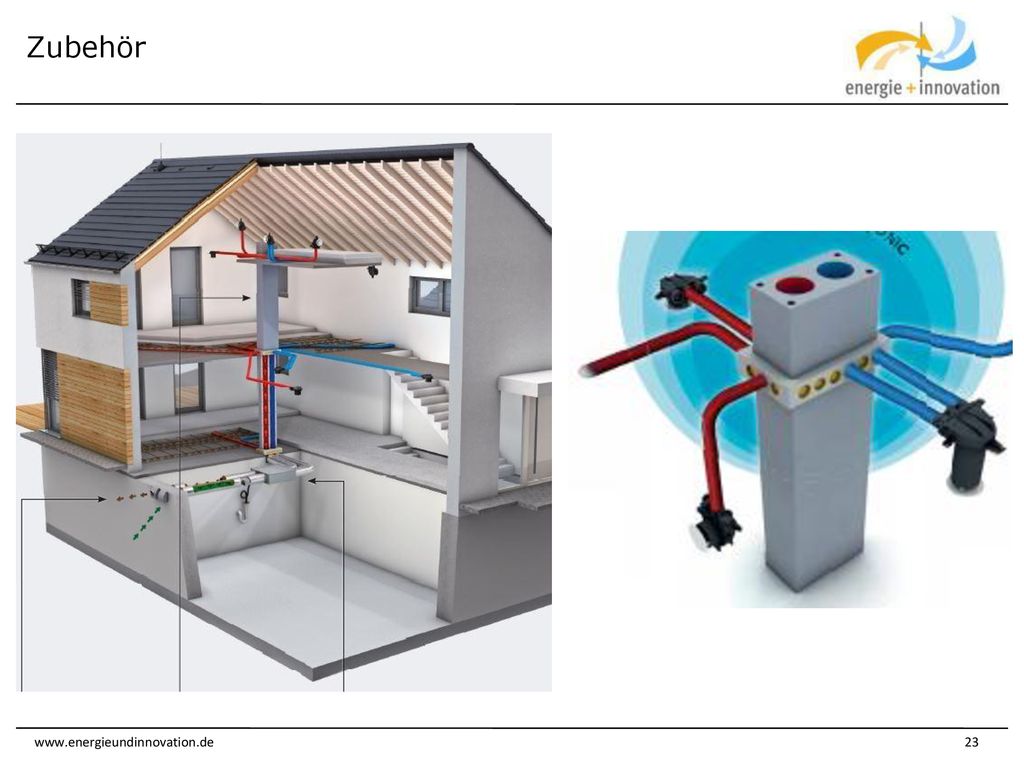

23 Zubehör

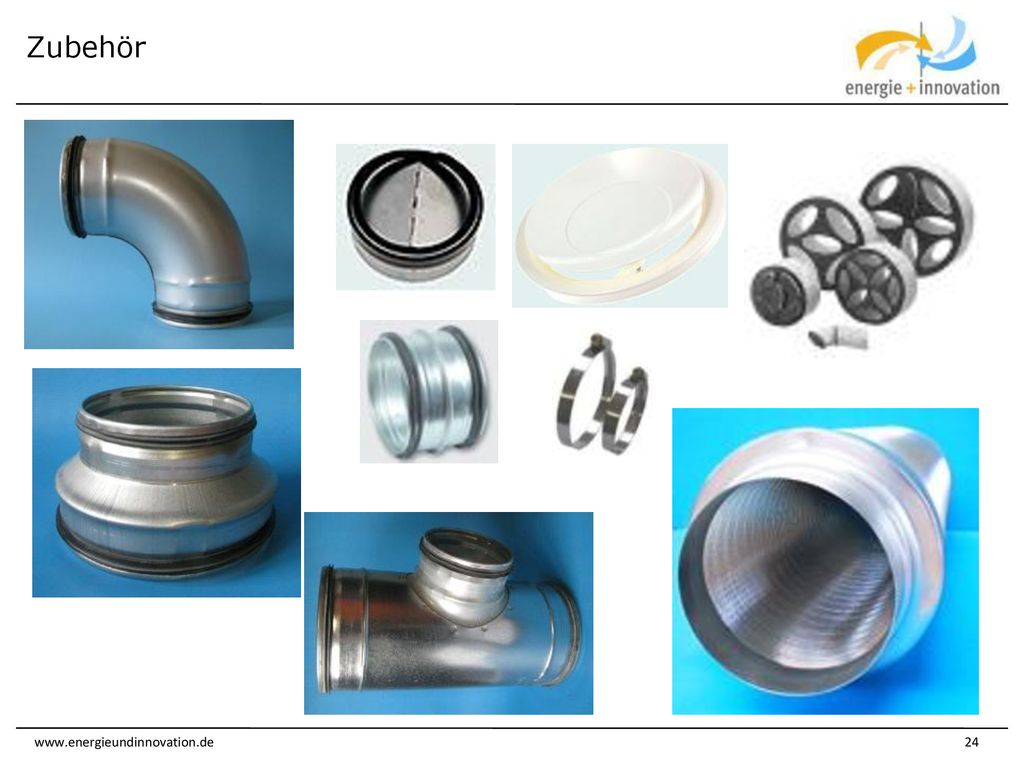

24 Zubehör

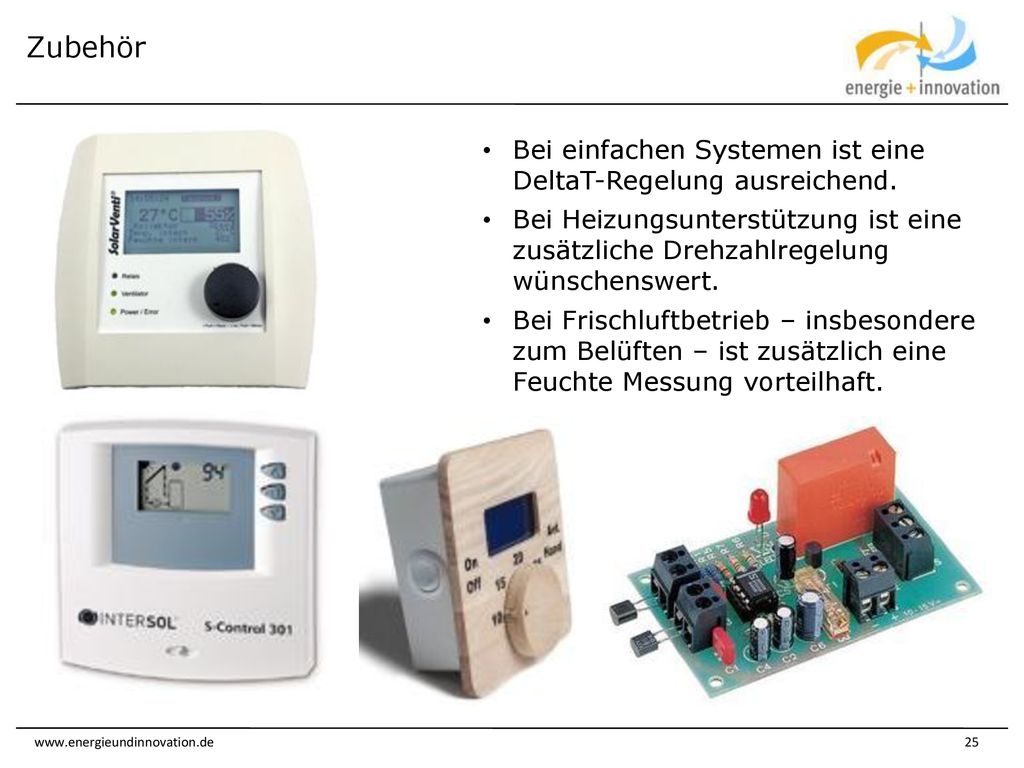

25 Zubehör Bei einfachen Systemen ist eine DeltaT-Regelung ausreichend.
Bei Heizungsunterstützung ist eine zusätzliche Drehzahlregelung wünschenswert. Bei Frischluftbetrieb – insbesondere zum Belüften – ist zusätzlich eine Feuchte Messung vorteilhaft.

26 Wärmespeicherung

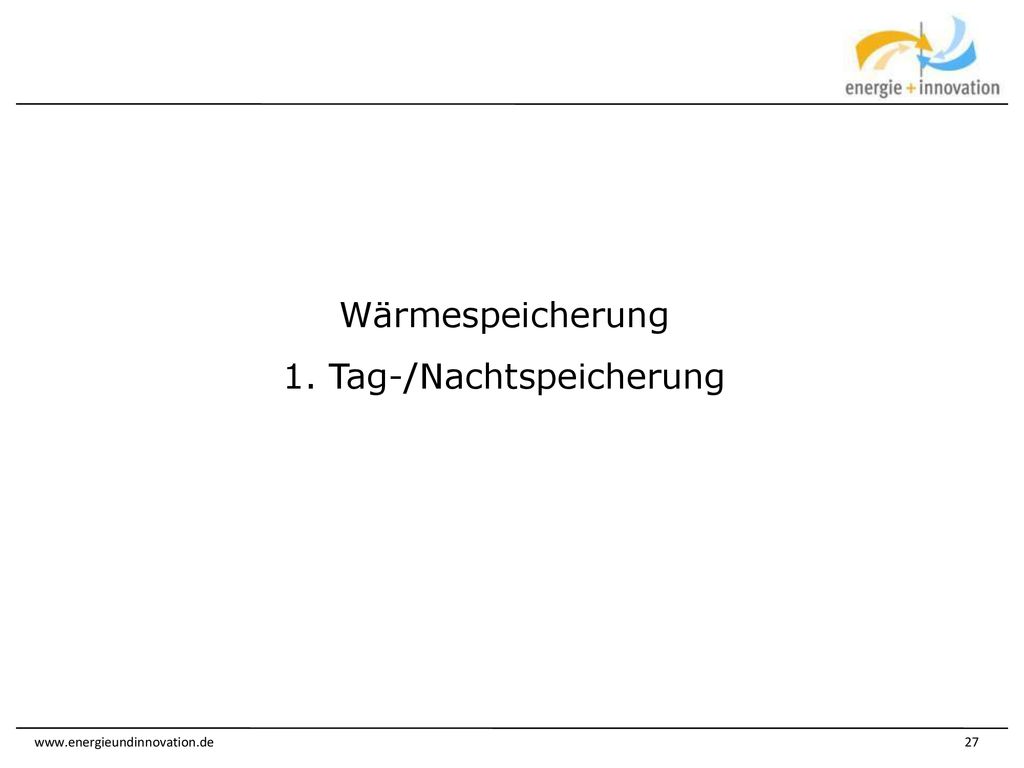

27 1. Tag-/Nachtspeicherung
Wärmespeicherung 1. Tag-/Nachtspeicherung

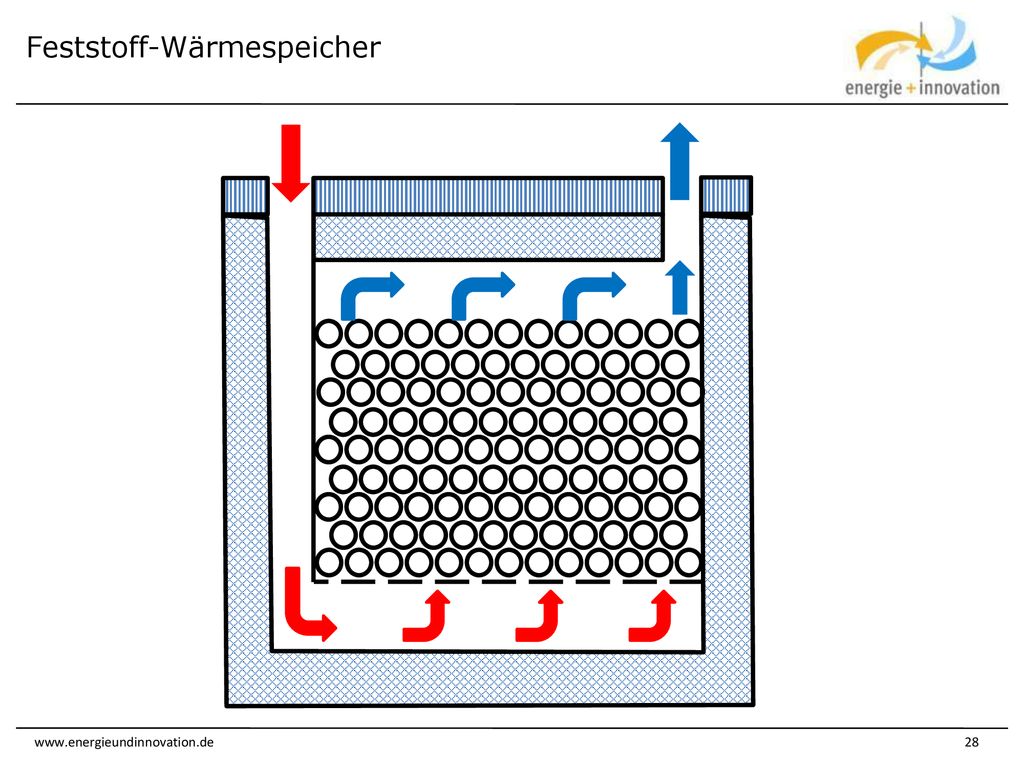

28 Feststoff-Wärmespeicher

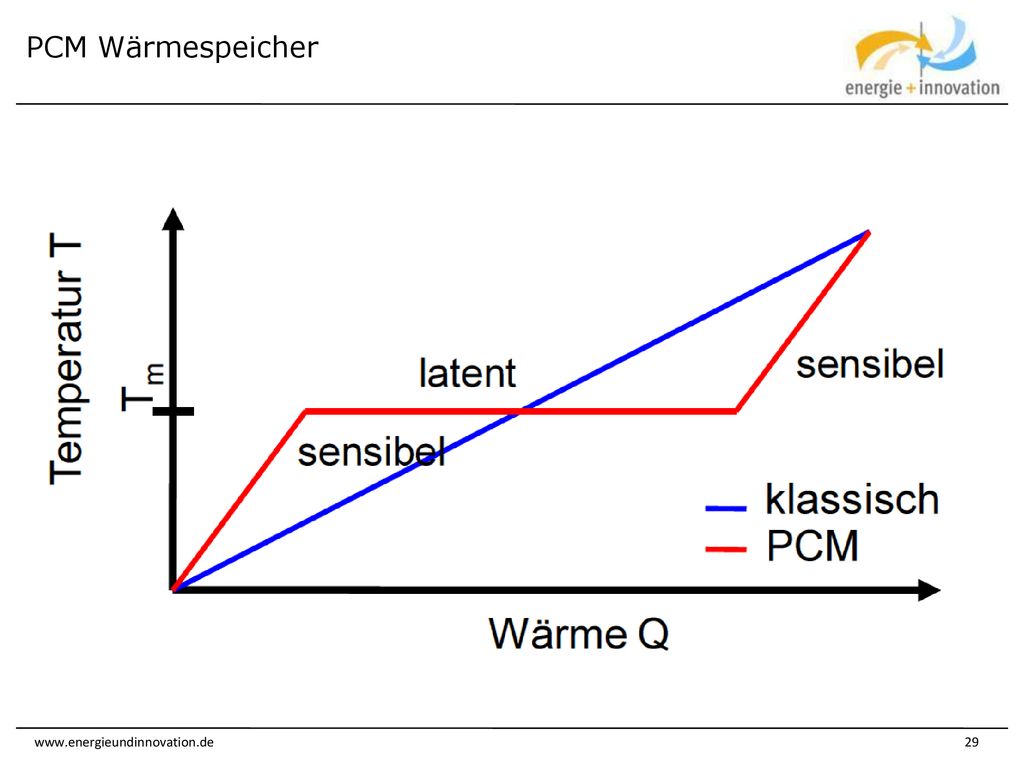

29 PCM Wärmespeicher

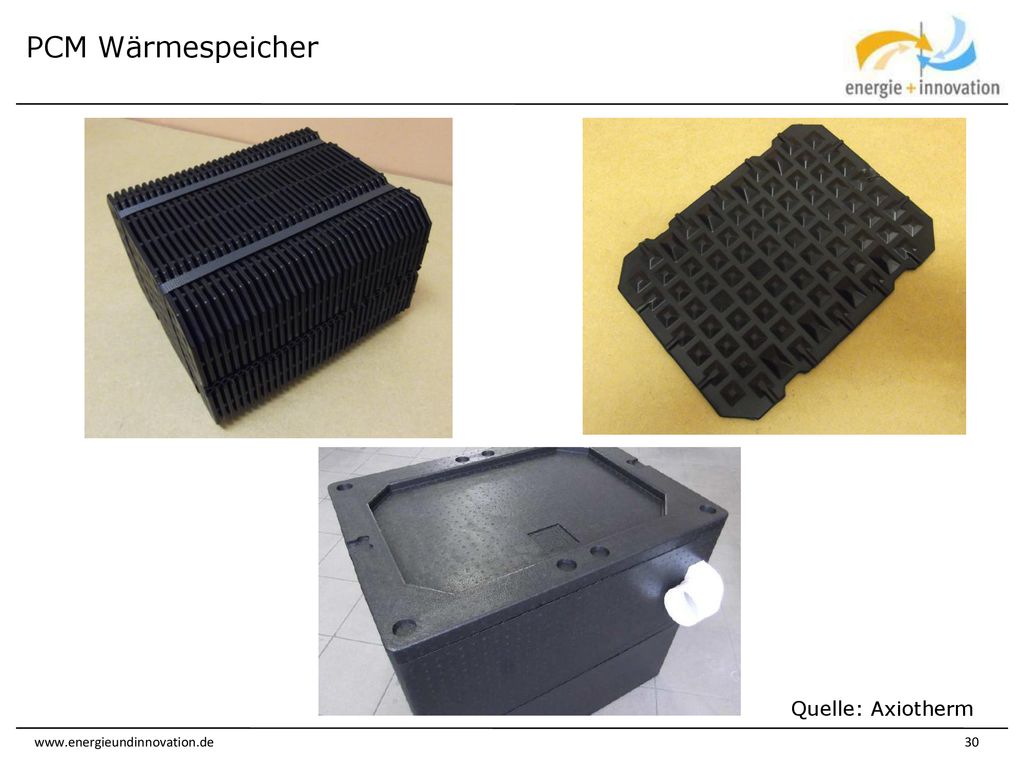

30 PCM Wärmespeicher Quelle: Axiotherm

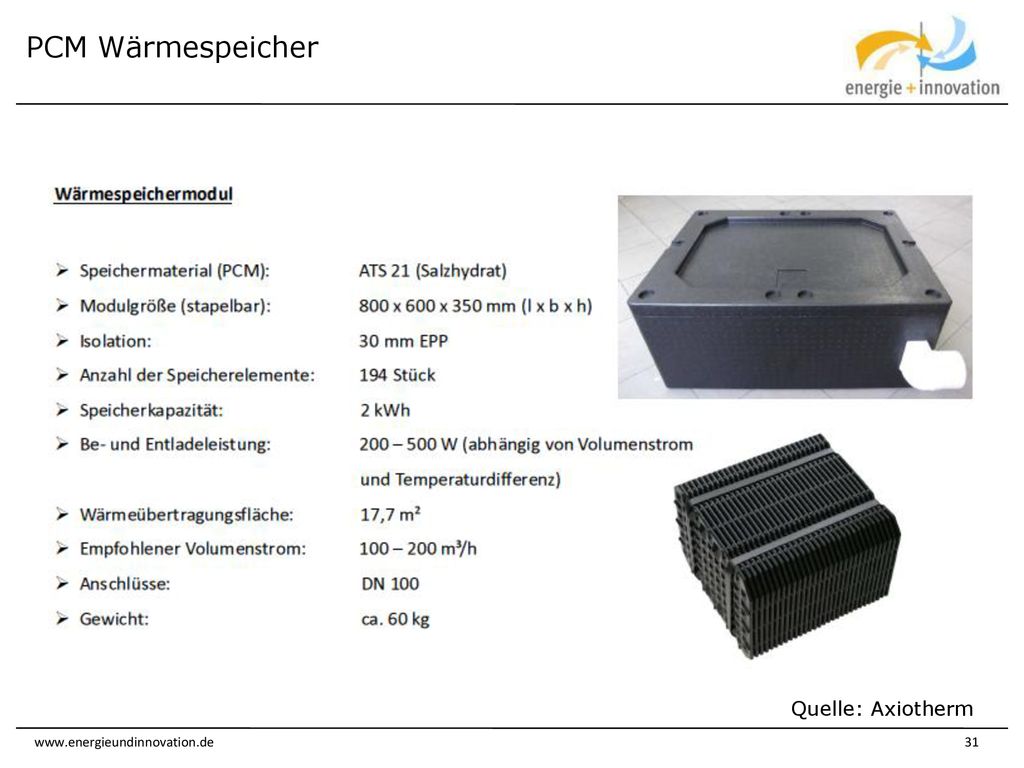

31 PCM Wärmespeicher Quelle: Axiotherm

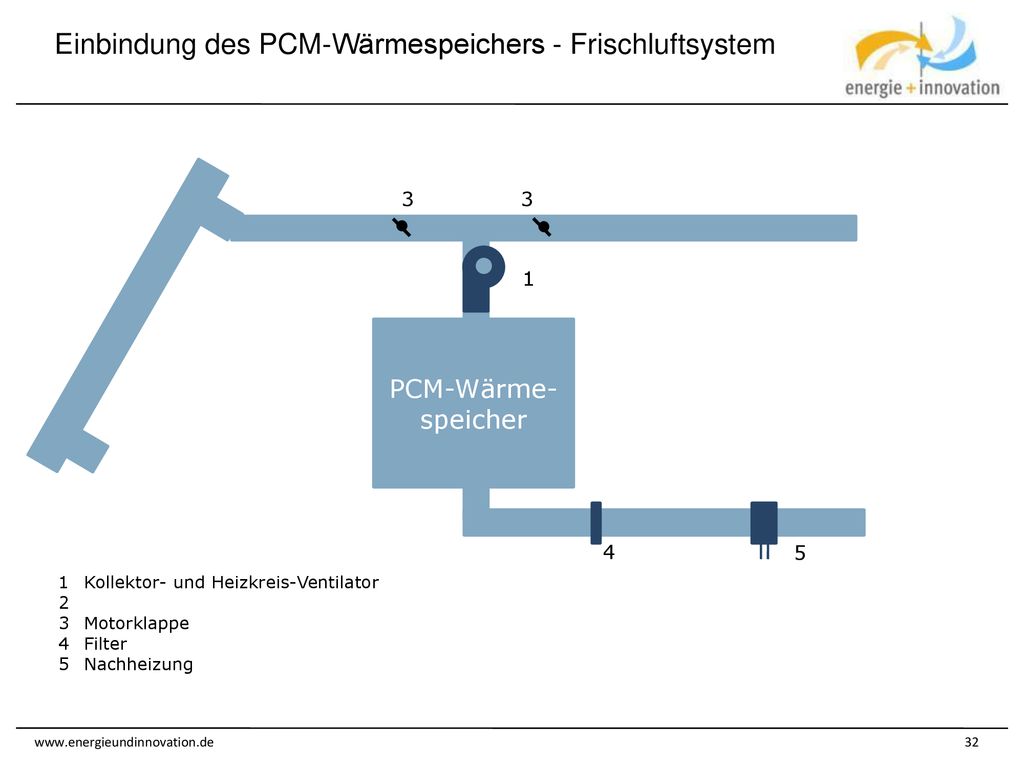

32 Einbindung des PCM-Wärmespeichers - Frischluftsystem
3 3 1 PCM-Wärme-speicher 4 5 Kollektor- und Heizkreis-Ventilator Motorklappe Filter Nachheizung

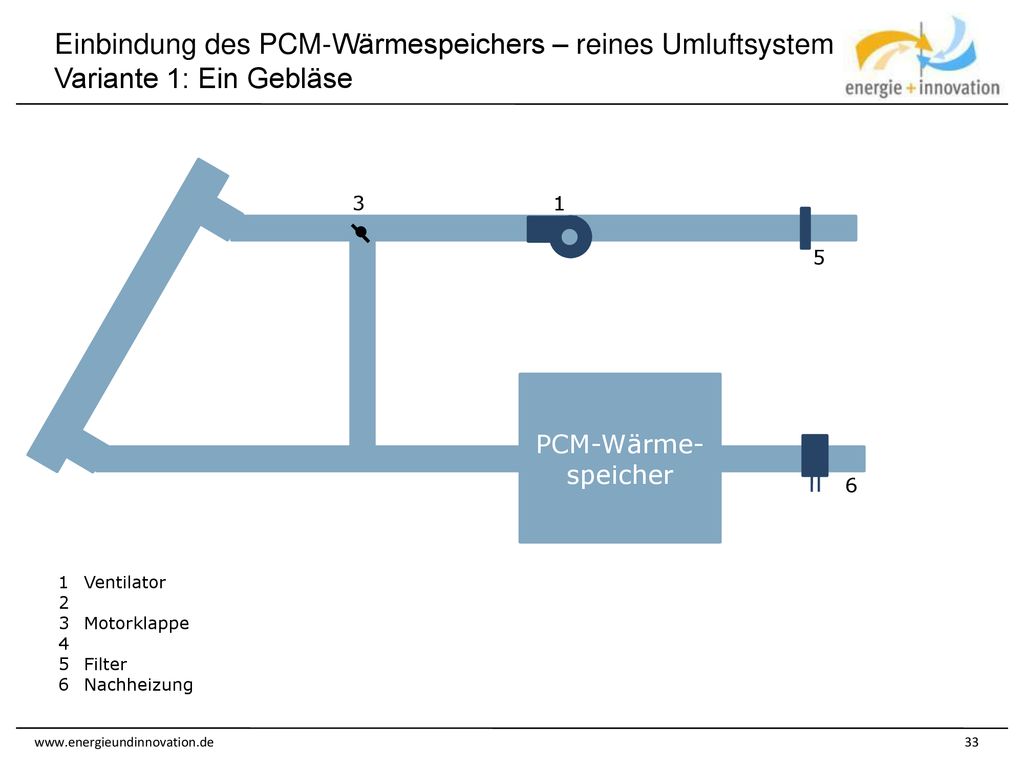

33 Einbindung des PCM-Wärmespeichers – reines Umluftsystem
Variante 1: Ein Gebläse 3 1 5 PCM-Wärme-speicher 6 Ventilator Motorklappe Filter Nachheizung

34 Einbindung des PCM-Wärmespeichers – reines Umluftsystem
Variante 2: Ein Gebläse 3 1 3 6 PCM-Wärme-speicher 3 3 5 Ventilator Motorklappe Filter Nachheizung

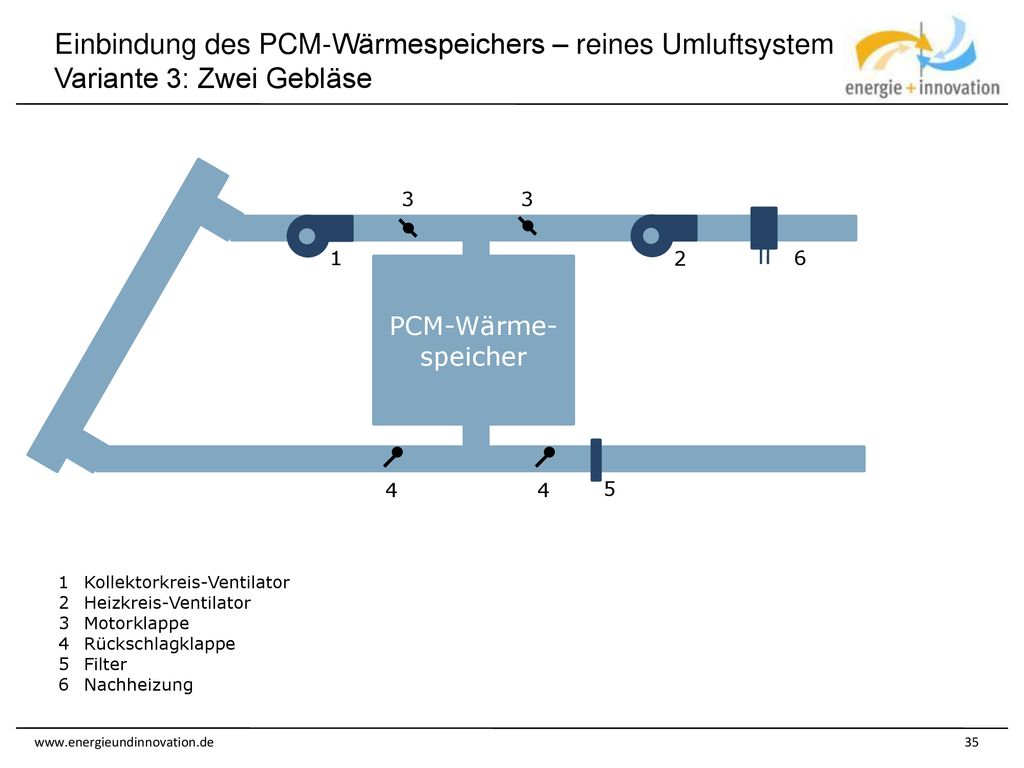

35 Einbindung des PCM-Wärmespeichers – reines Umluftsystem
Variante 3: Zwei Gebläse 3 3 1 2 6 PCM-Wärme-speicher 4 4 5 Kollektorkreis-Ventilator Heizkreis-Ventilator Motorklappe Rückschlagklappe Filter Nachheizung

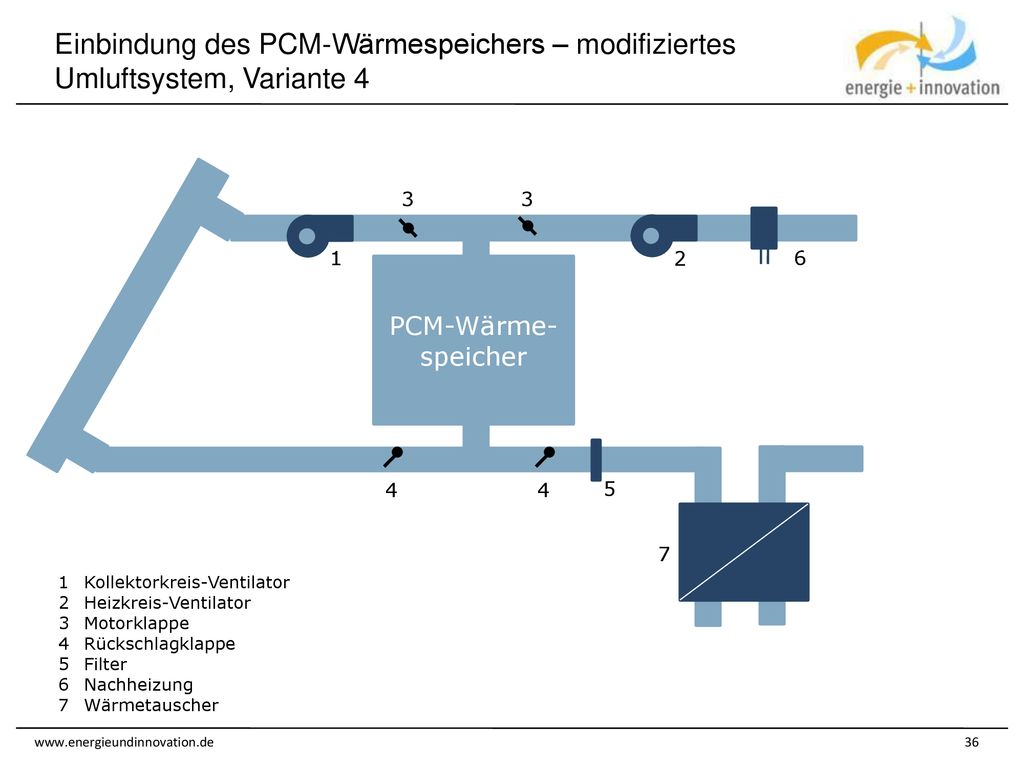

36 Einbindung des PCM-Wärmespeichers – modifiziertes
Umluftsystem, Variante 4 3 3 1 2 6 PCM-Wärme-speicher 4 4 5 7 Kollektorkreis-Ventilator Heizkreis-Ventilator Motorklappe Rückschlagklappe Filter Nachheizung Wärmetauscher

37 2. Saisonale Speicherung
Wärmespeicherung 2. Saisonale Speicherung

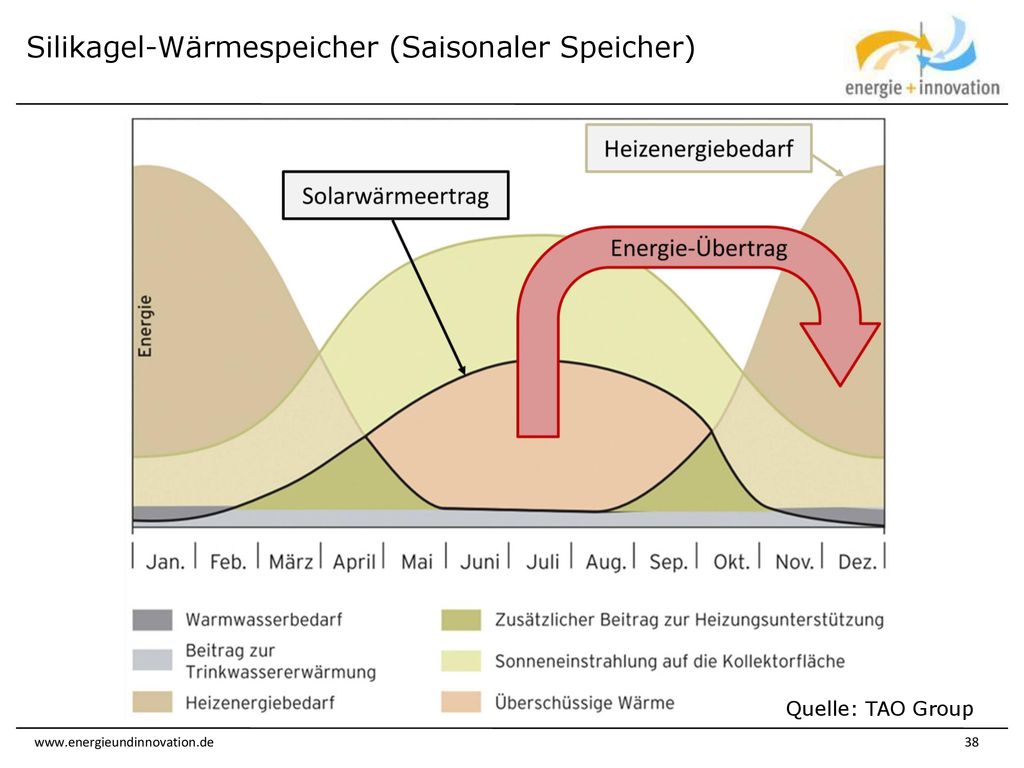

38 Silikagel-Wärmespeicher (Saisonaler Speicher)
Quelle: TAO Group

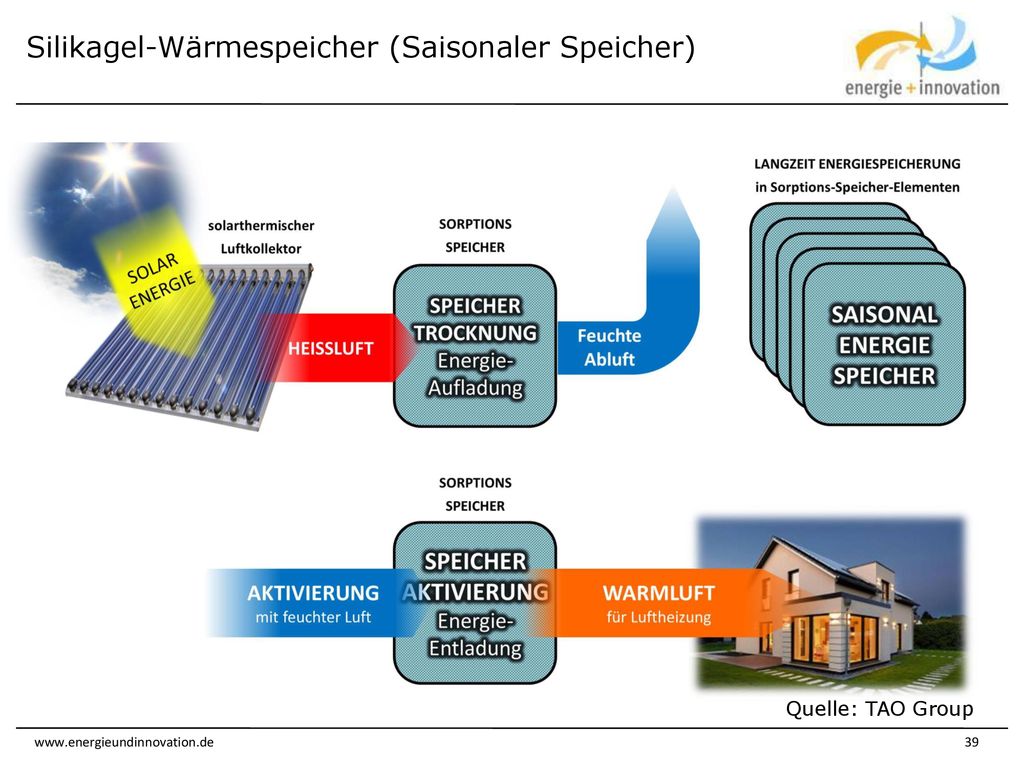

39 Silikagel-Wärmespeicher (Saisonaler Speicher)
Quelle: TAO Group

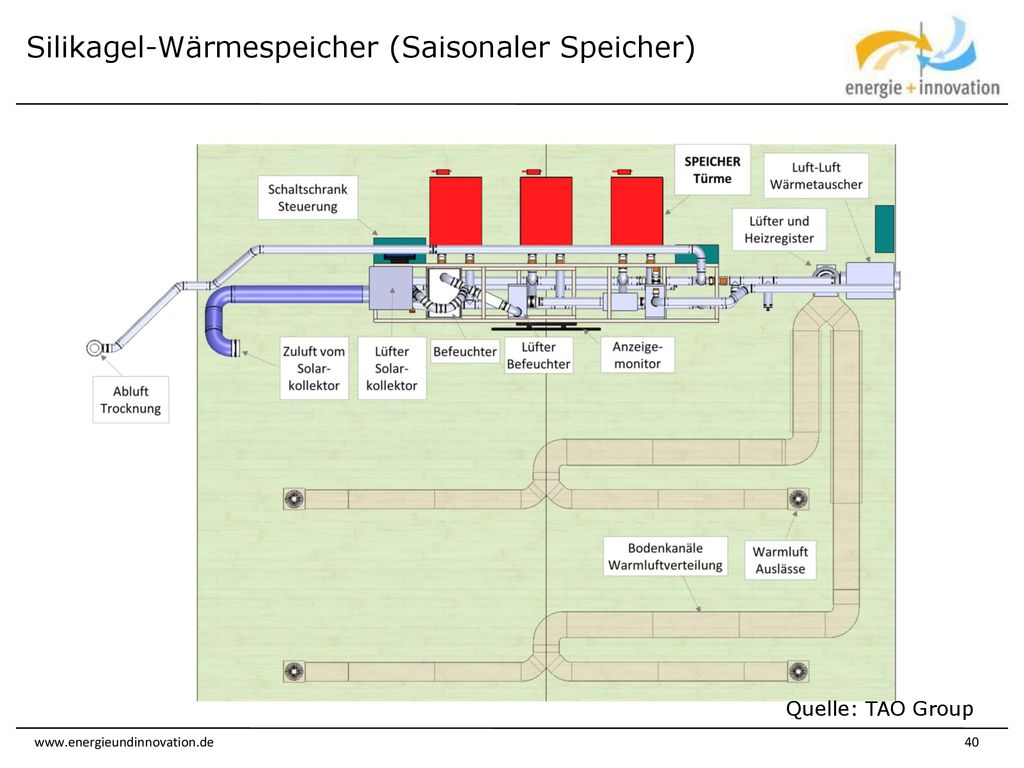

40 Silikagel-Wärmespeicher (Saisonaler Speicher)
Quelle: TAO Group

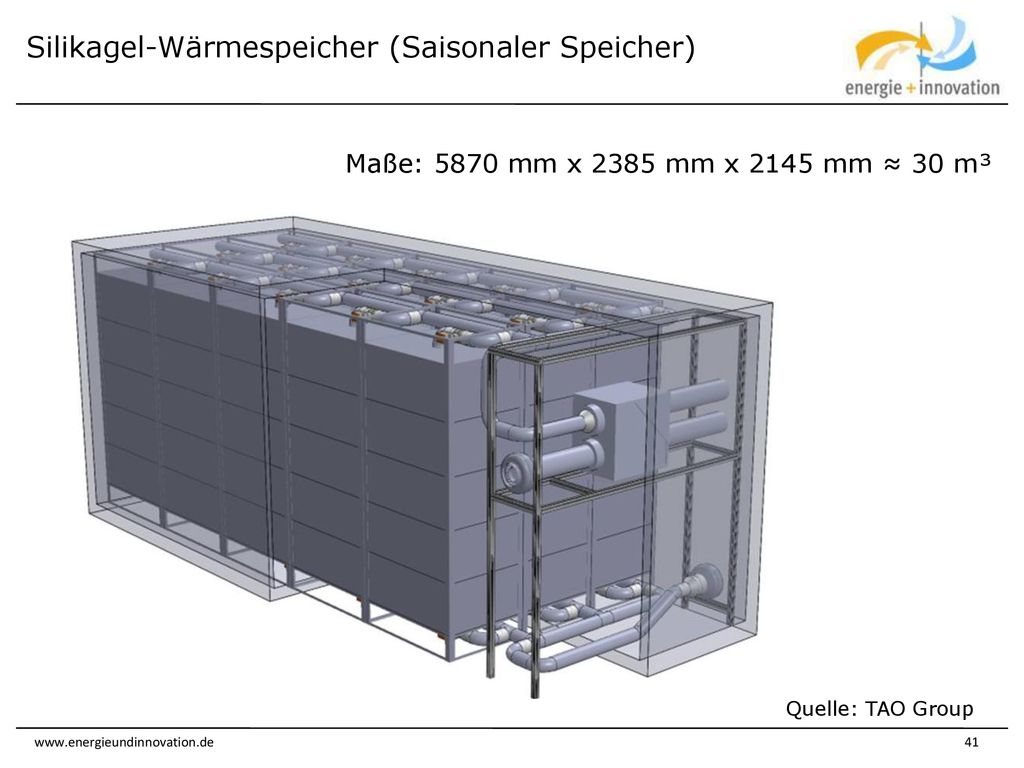

41 Silikagel-Wärmespeicher (Saisonaler Speicher)
Maße: 5870 mm x 2385 mm x 2145 mm ≈ 30 m³ Quelle: TAO Group

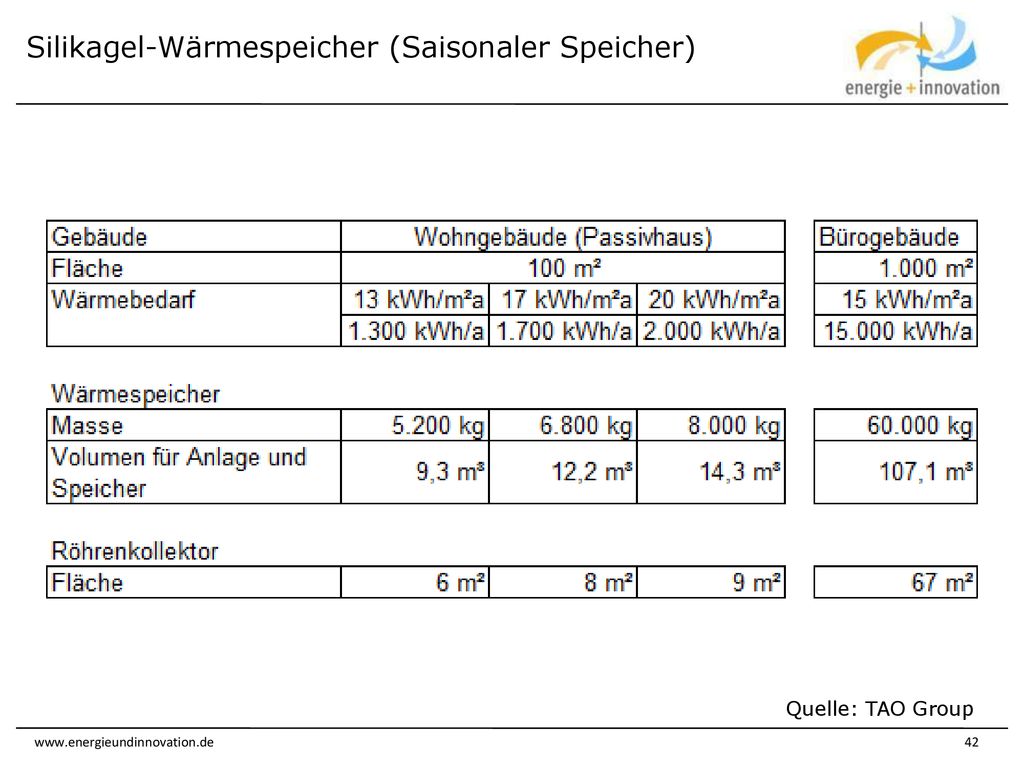

42 Silikagel-Wärmespeicher (Saisonaler Speicher)
Quelle: TAO Group

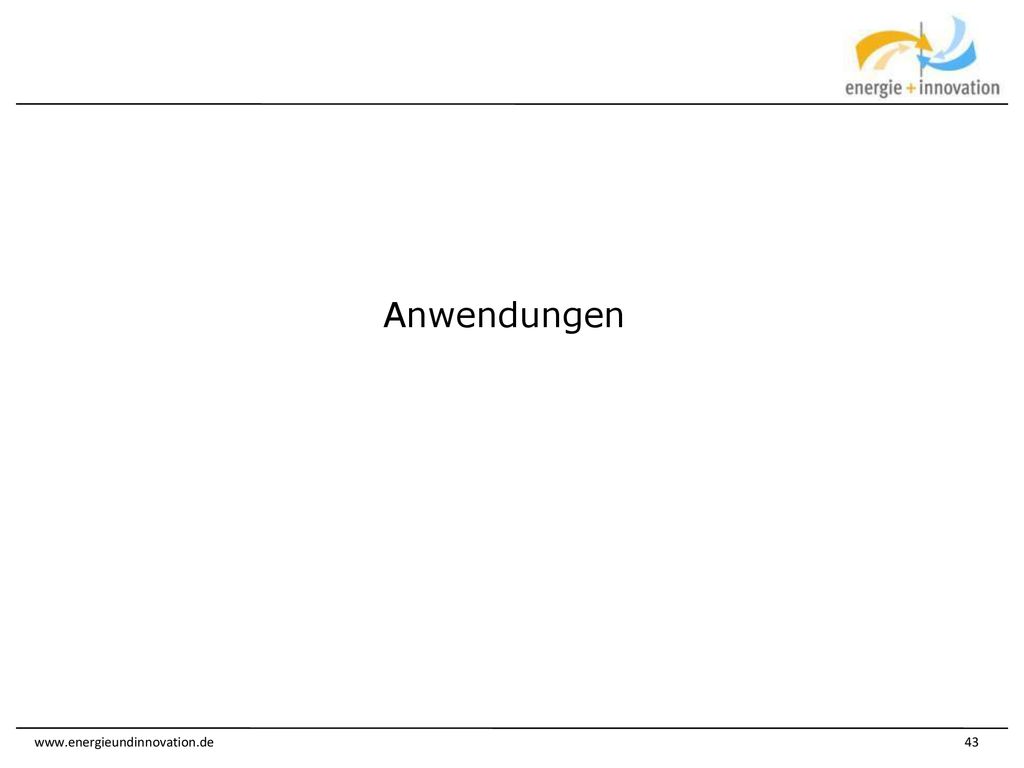

43 Anwendungen

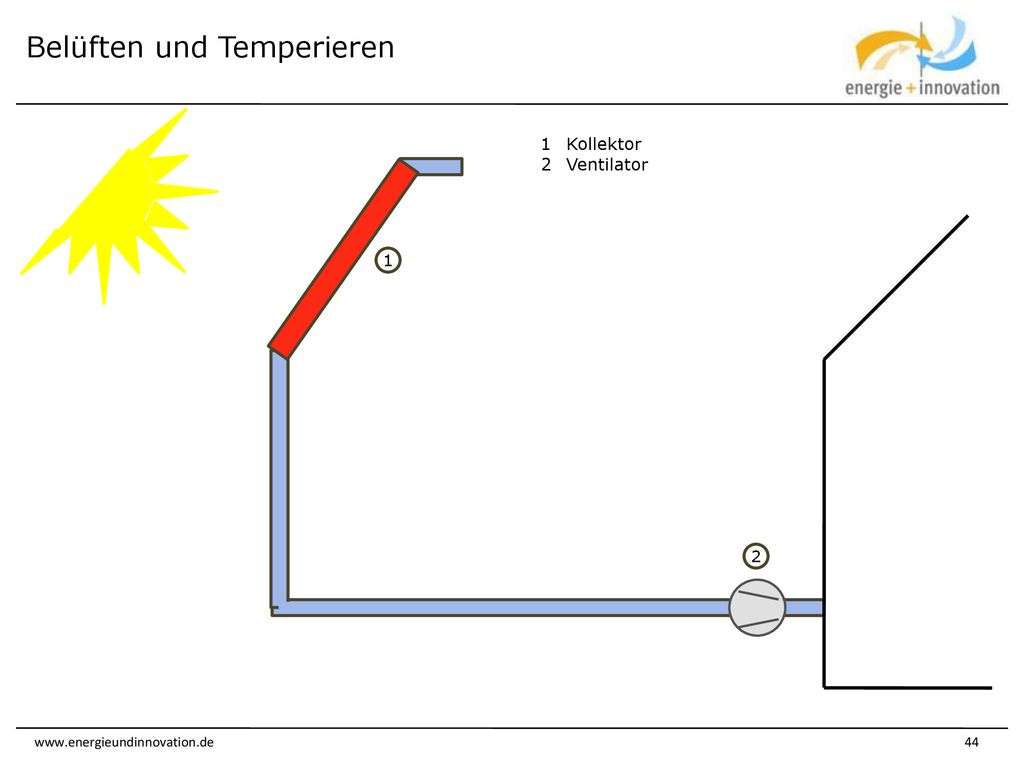

44 Belüften und Temperieren
Kollektor Ventilator 1 2

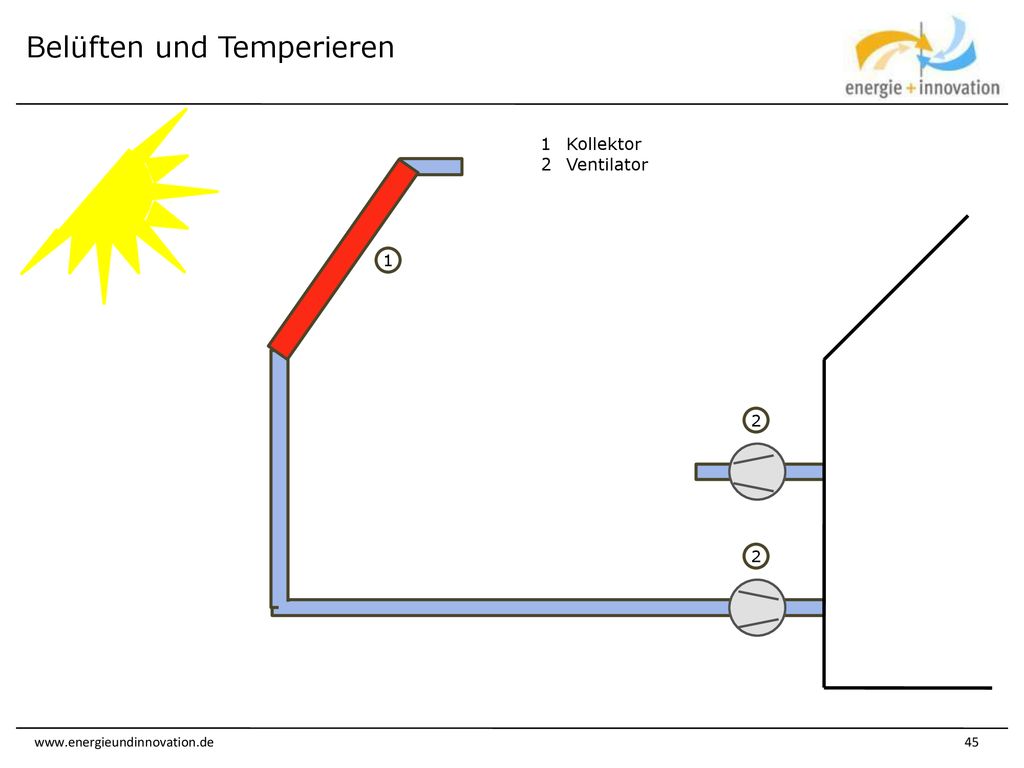

45 Belüften und Temperieren
Kollektor Ventilator 1 2 2

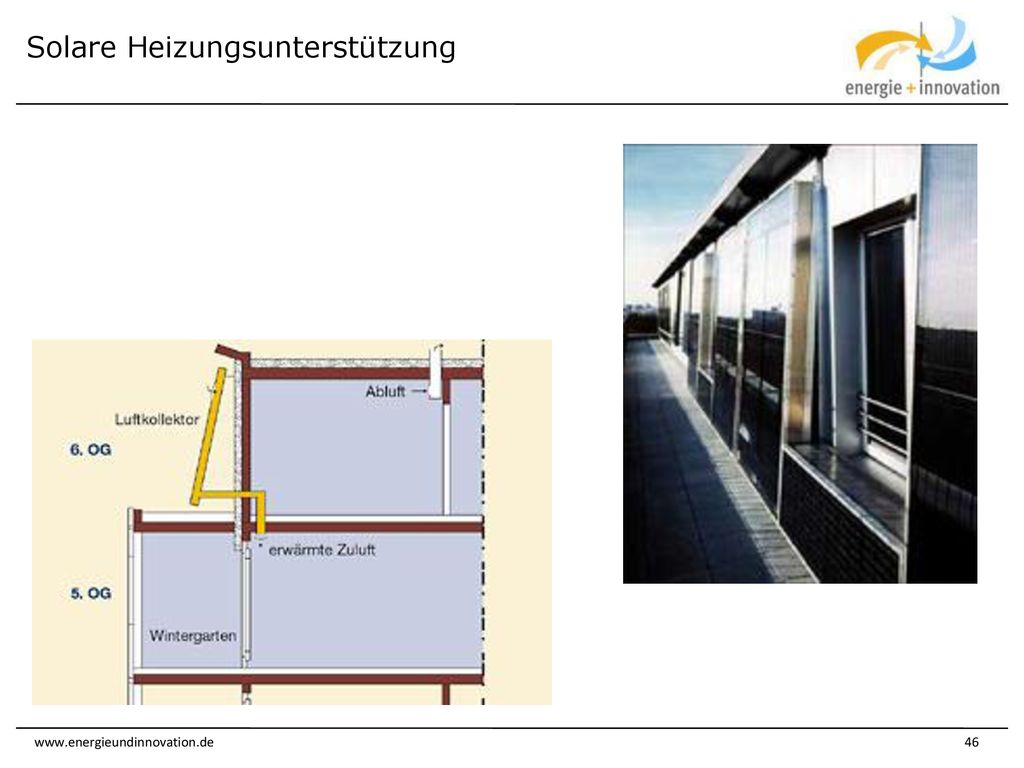

46 Solare Heizungsunterstützung

47 Solare Belüftung und Entfeuchtung

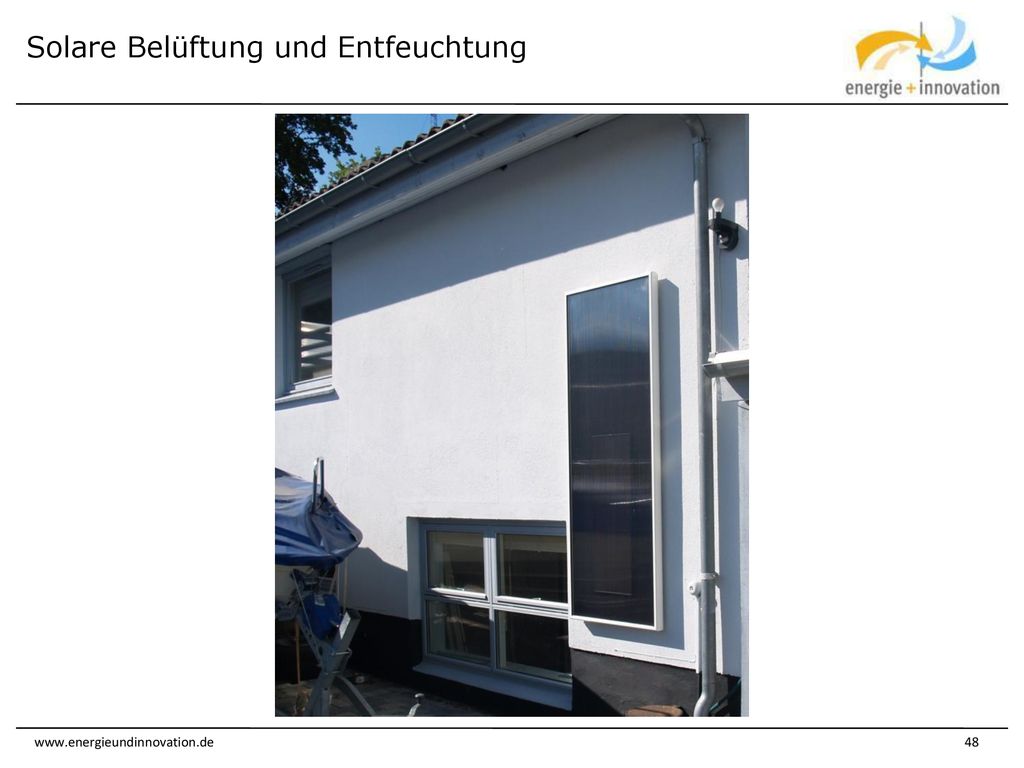

48 Solare Belüftung und Entfeuchtung

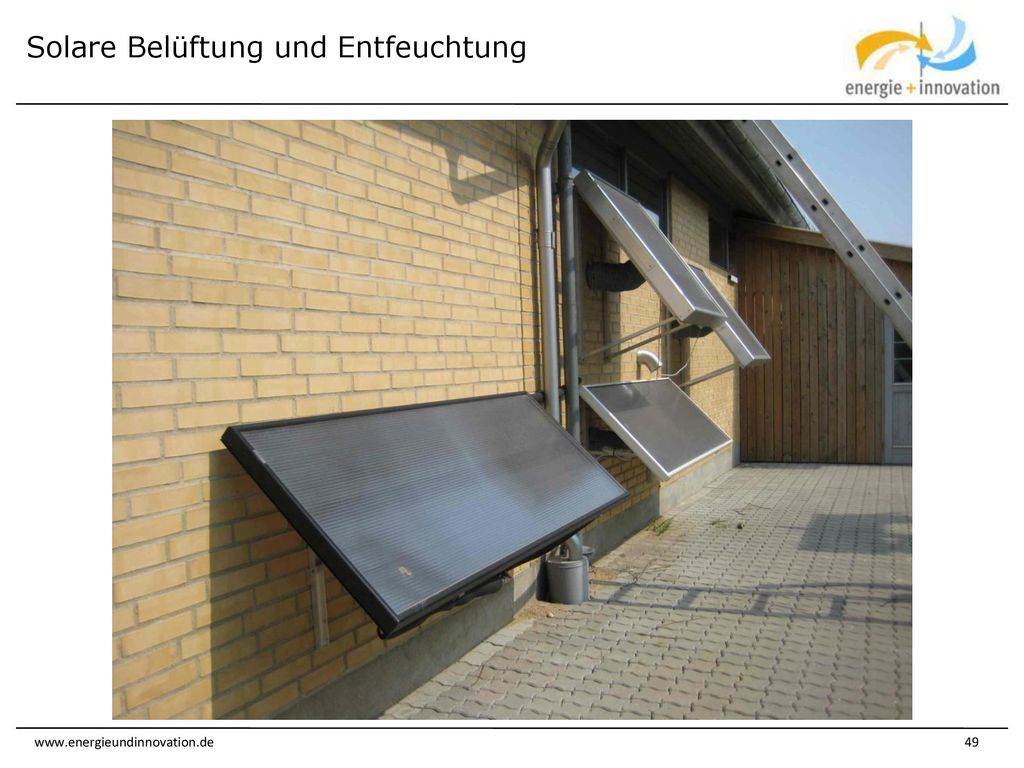

49 Solare Belüftung und Entfeuchtung

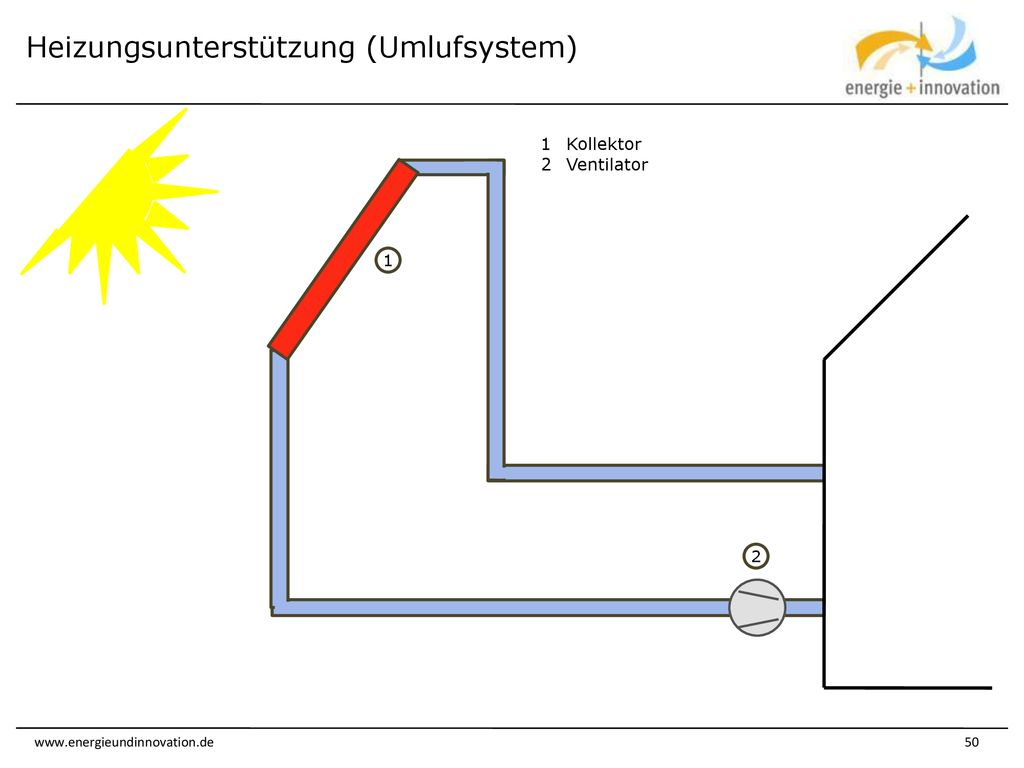

50 Heizungsunterstützung (Umlufsystem)
Kollektor Ventilator 1 2

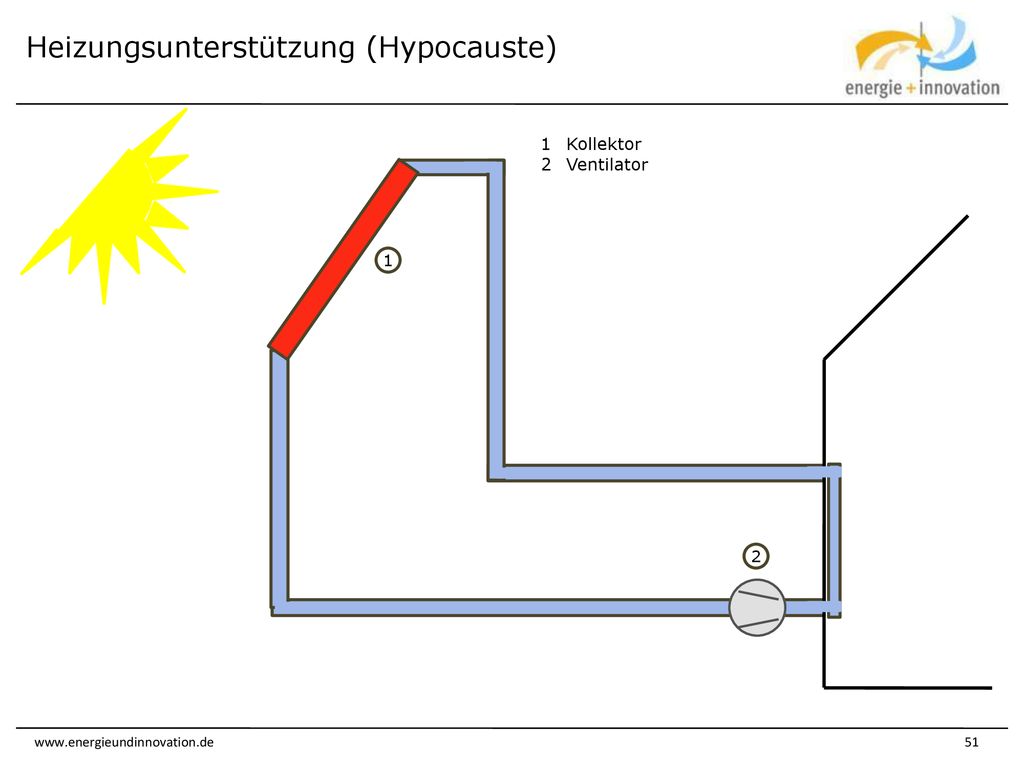

51 Heizungsunterstützung (Hypocauste)
Kollektor Ventilator 1 2

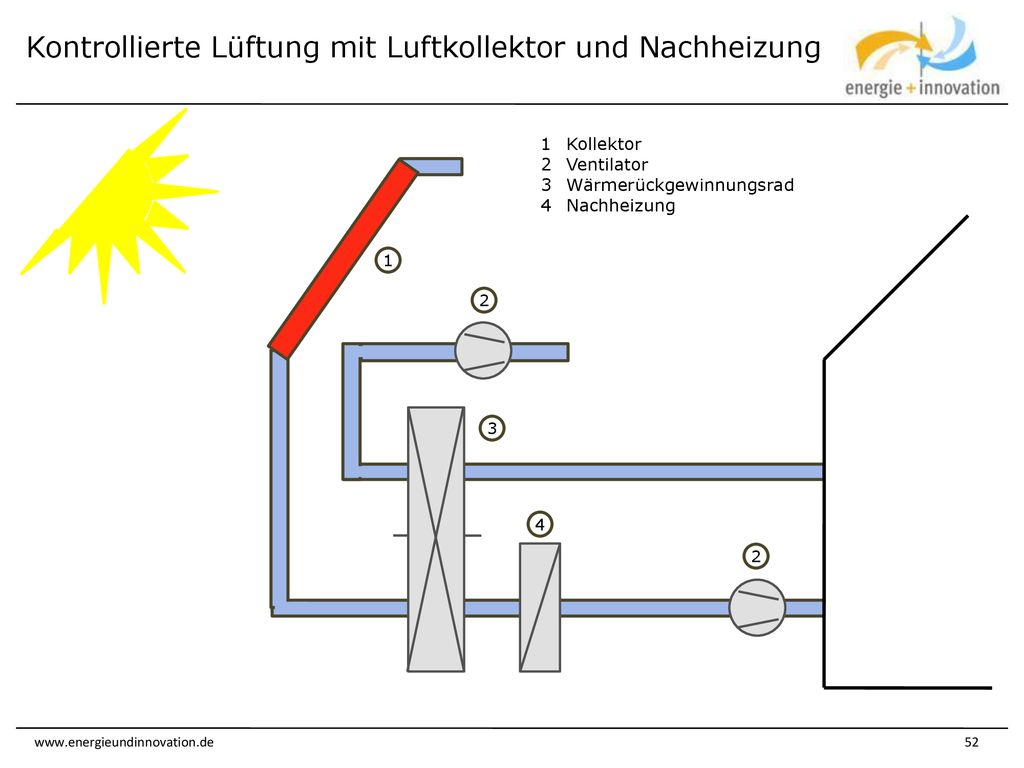

52 Kontrollierte Lüftung mit Luftkollektor und Nachheizung
Ventilator Wärmerückgewinnungsrad Nachheizung 1 2 3 4 2

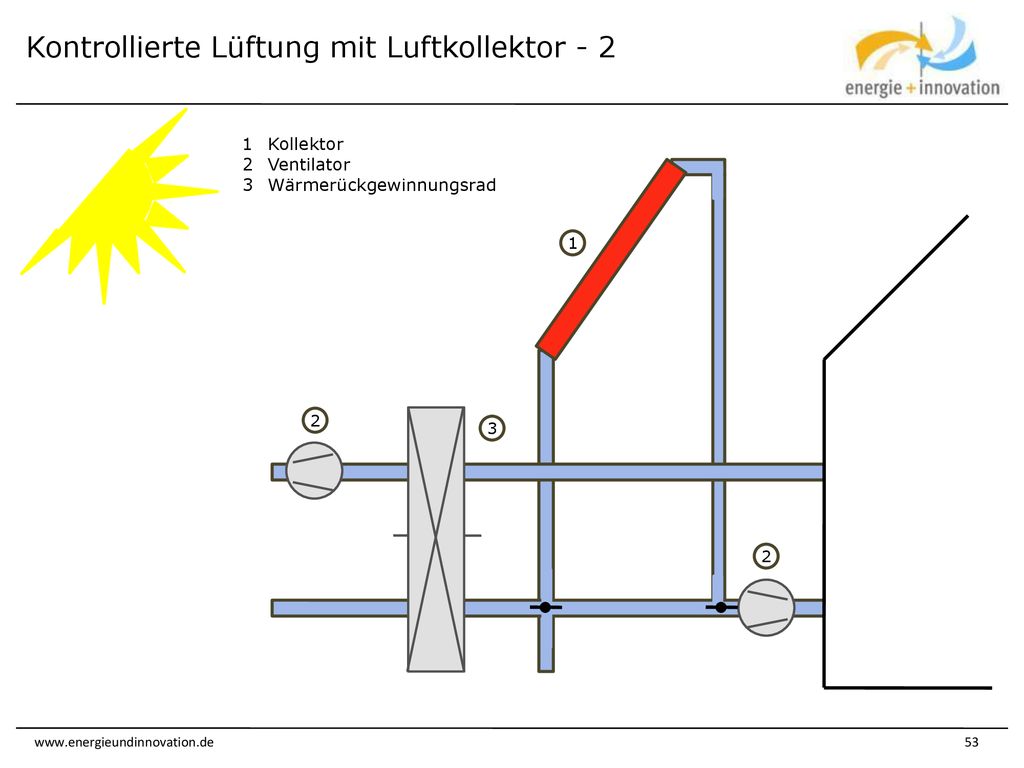

53 Kontrollierte Lüftung mit Luftkollektor - 2
Ventilator Wärmerückgewinnungsrad 1 2 3 2

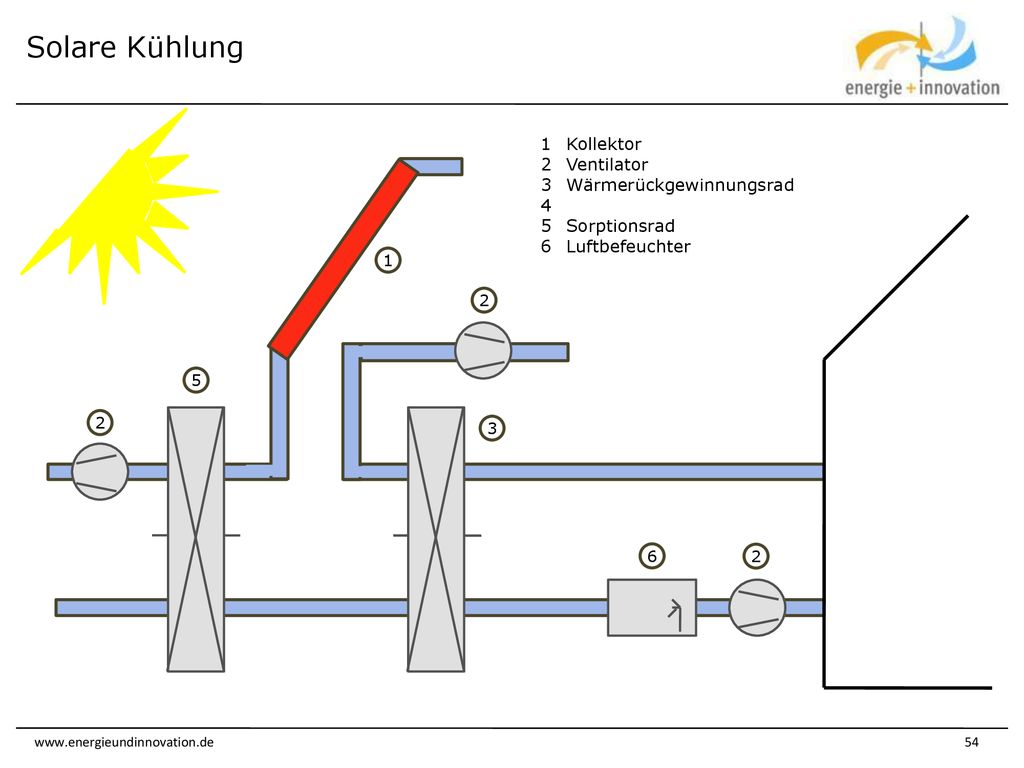

54 Solare Kühlung Kollektor Ventilator Wärmerückgewinnungsrad
Sorptionsrad Luftbefeuchter 1 2 5 2 3 6 2

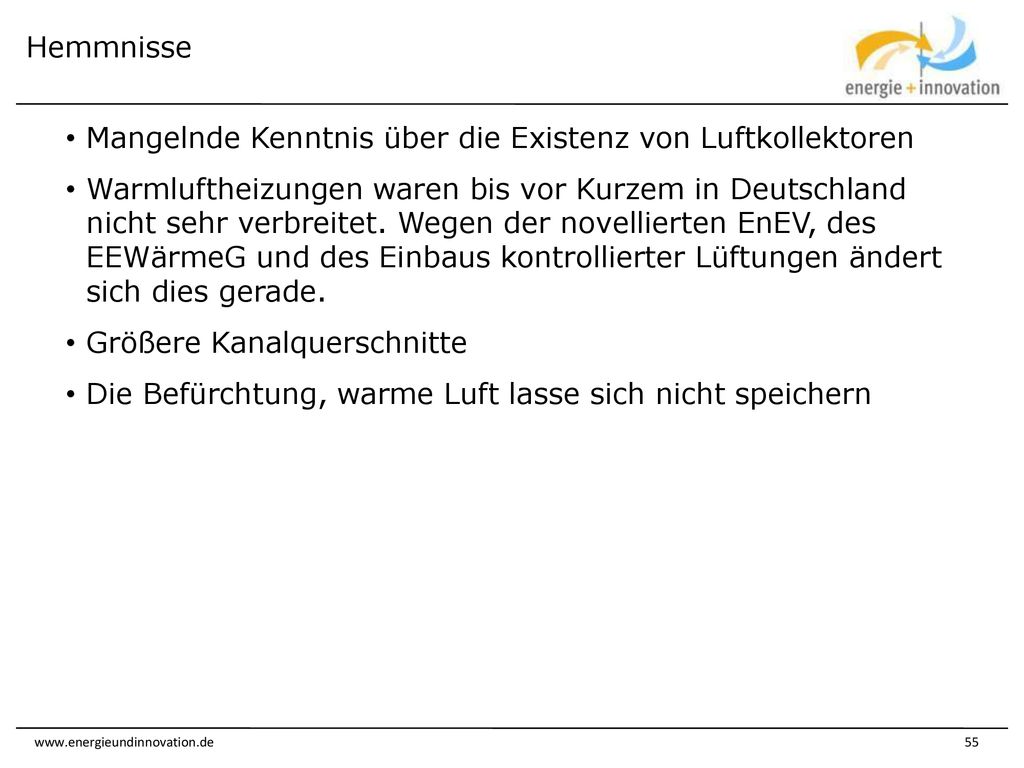

55 Hemmnisse Mangelnde Kenntnis über die Existenz von Luftkollektoren Warmluftheizungen waren bis vor Kurzem in Deutschland nicht sehr verbreitet. Wegen der novellierten EnEV, des EEWärmeG und des Einbaus kontrollierter Lüftungen ändert sich dies gerade. Größere Kanalquerschnitte Die Befürchtung, warme Luft lasse sich nicht speichern

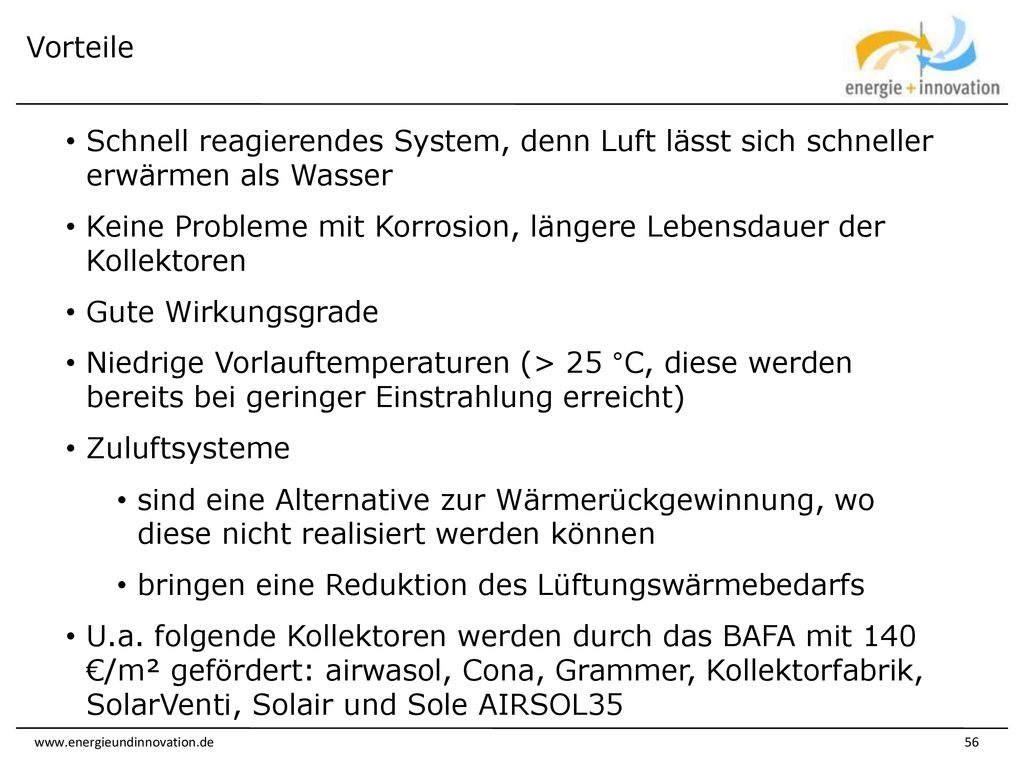

56 Vorteile Schnell reagierendes System, denn Luft lässt sich schneller erwärmen als Wasser Keine Probleme mit Korrosion, längere Lebensdauer der Kollektoren Gute Wirkungsgrade Niedrige Vorlauftemperaturen (> 25 °C, diese werden bereits bei geringer Einstrahlung erreicht) Zuluftsysteme sind eine Alternative zur Wärmerückgewinnung, wo diese nicht realisiert werden können bringen eine Reduktion des Lüftungswärmebedarfs U.a. folgende Kollektoren werden durch das BAFA mit 140 €/m² gefördert: airwasol, Cona, Grammer, Kollektorfabrik, SolarVenti, Solair und Sole AIRSOL35

57 Anlagenbeispiele

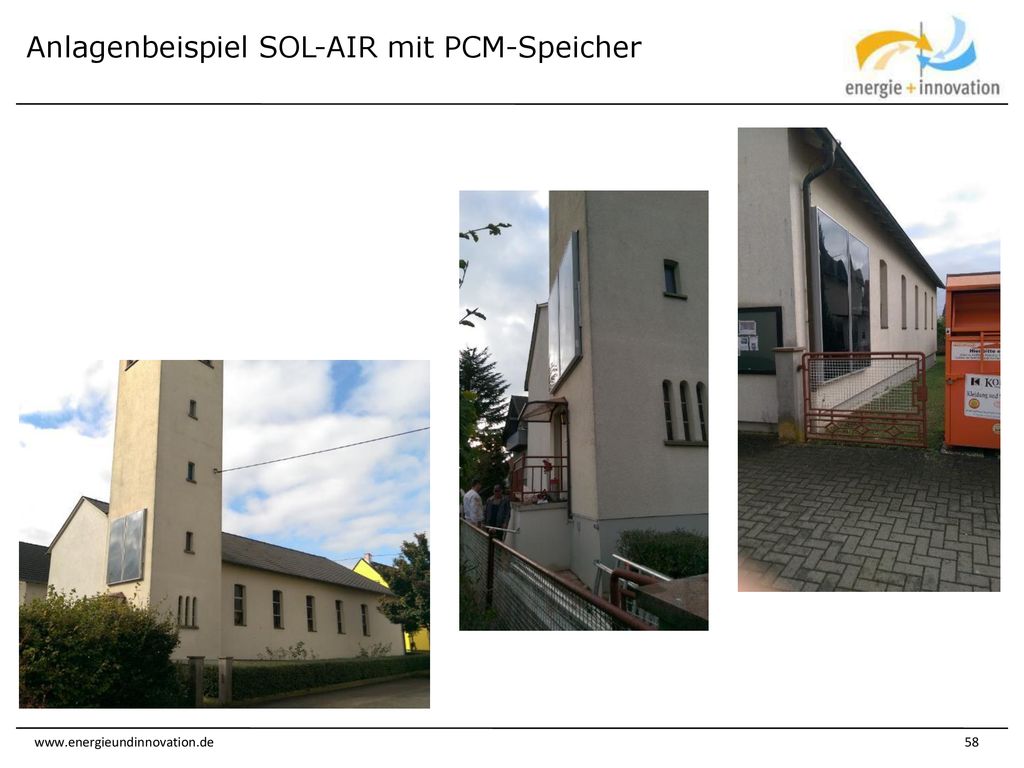

58 Anlagenbeispiel SOL-AIR mit PCM-Speicher

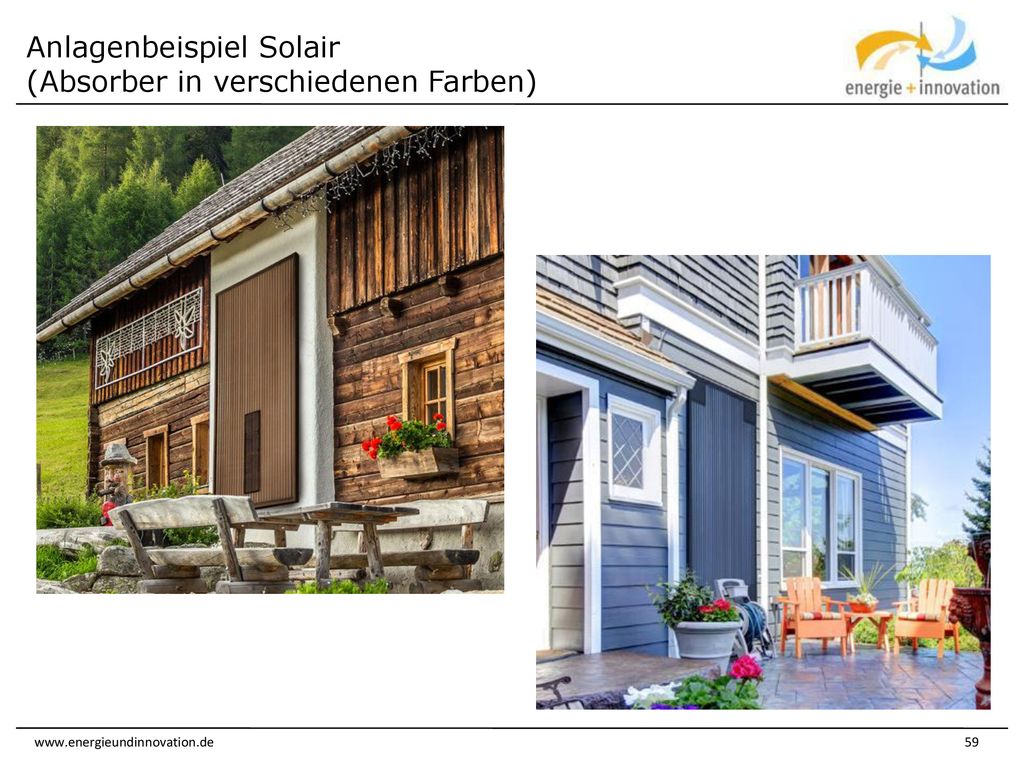

59 Anlagenbeispiel Solair (Absorber in verschiedenen Farben)

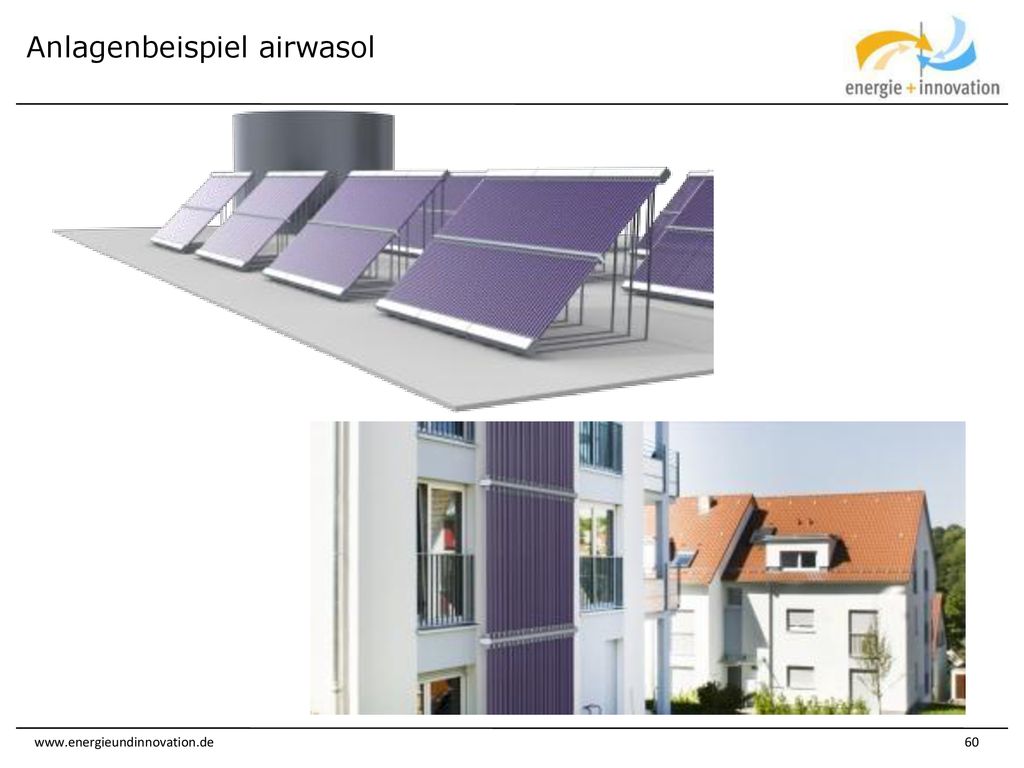

60 Anlagenbeispiel airwasol

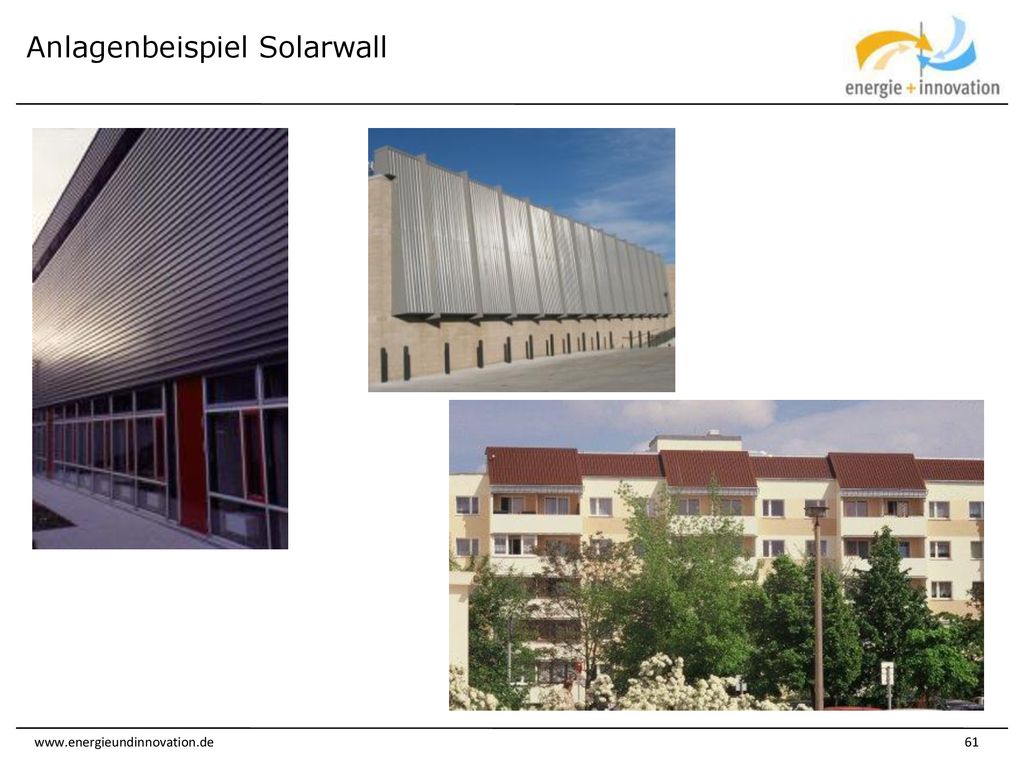

61 Anlagenbeispiel Solarwall

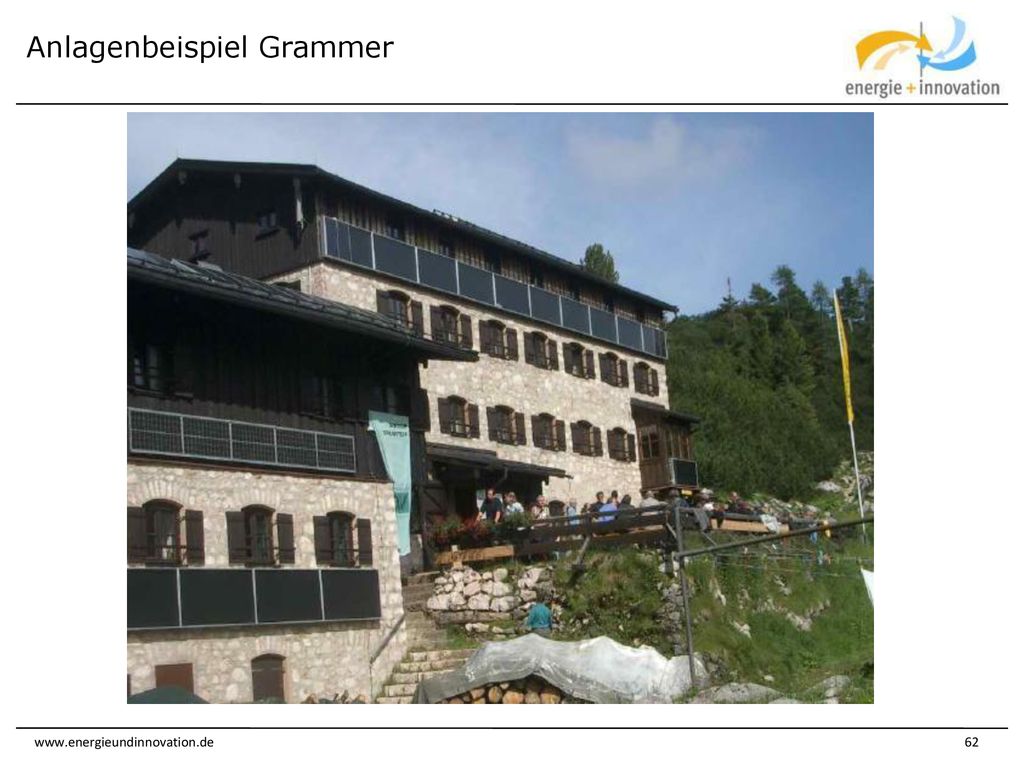

62 Anlagenbeispiel Grammer

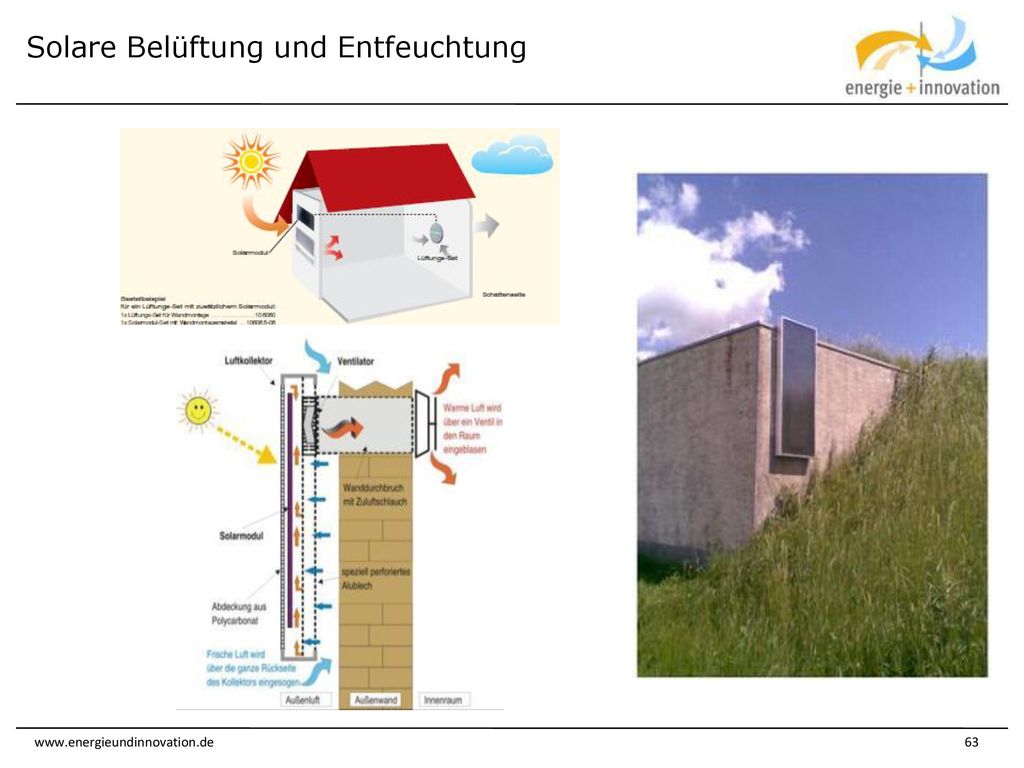

63 Solare Belüftung und Entfeuchtung

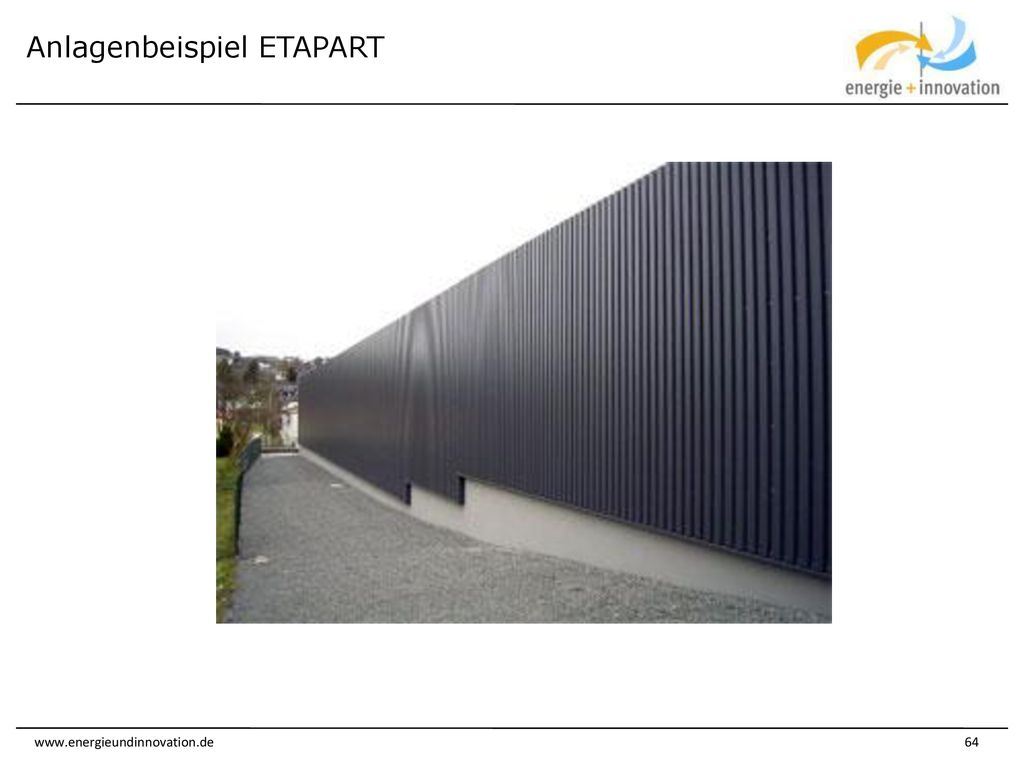

64 Anlagenbeispiel ETAPART

65 Haben Sie noch Fragen ….. ….. dann wenden Sie sich bitte an: energie + innovation Klessingweg München Tel. (089) Fax (089)
