1
Das Ohm‘sche Gesetz
2

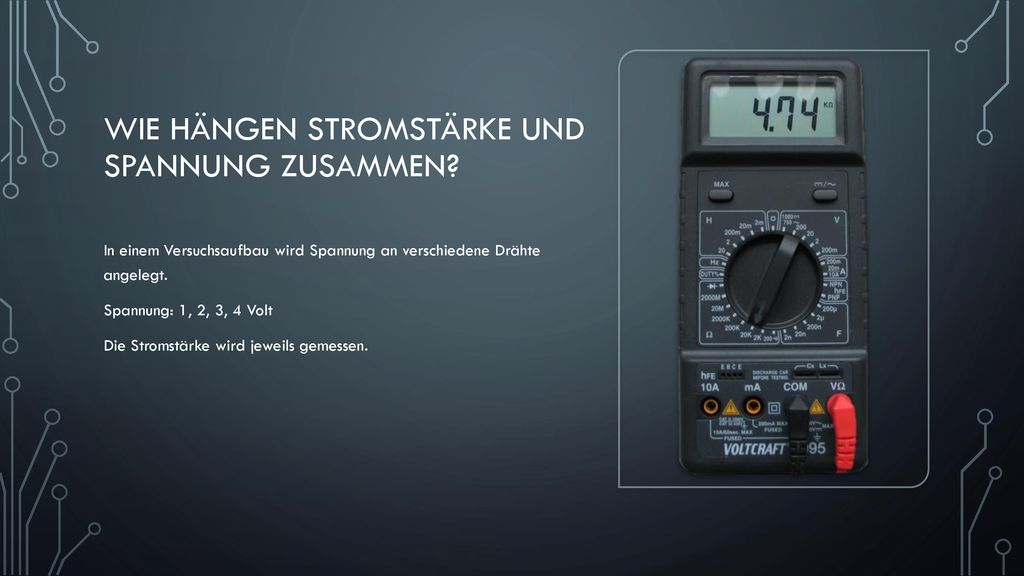

Wie hängen Stromstärke und Spannung zusammen?
In einem Versuchsaufbau wird Spannung an verschiedene Drähte angelegt. Spannung: 1, 2, 3, 4 Volt Die Stromstärke wird jeweils gemessen.
3
Messergebnisse verschiedener Drähte
Wolframdraht in Glühbirne U [in V] 1 2 3 4 I [in A] 1,5 2,5 3,3 3,8 Eisendraht 0,42 0,7 0,9 1,08 Eisendraht in Wasser 0,49 0,98 1,98 Konstantan-draht 1,2 2,4 3,6 4,8
4

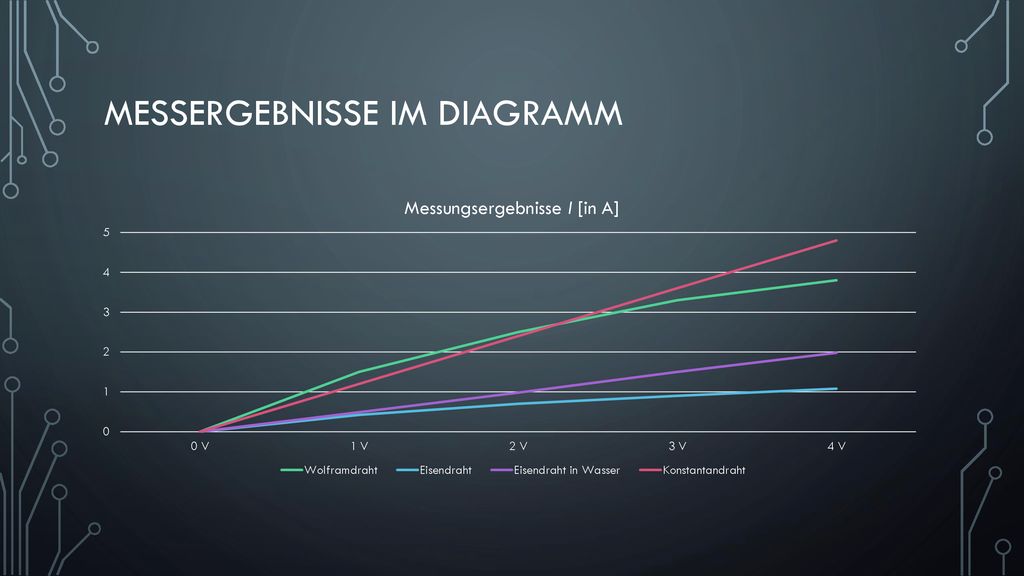

Messergebnisse im Diagramm
5
Das Ohm‘sche Gesetz Das Ohm‘sche Gesetz besagt, dass die Stromstärke proportional zur Spannung ist [U~I]. Dies gilt bei konstanter Temperatur (Ausnahme: Konstantan).
![Das Ohm‘sche Gesetz Das Ohm‘sche Gesetz besagt, dass die Stromstärke proportional zur Spannung ist [U~I].](http://slideplayer.org/slide/14346941/89/images/5/Das+Ohm%E2%80%98sche+Gesetz+Das+Ohm%E2%80%98sche+Gesetz+besagt%2C+dass+die+Stromst%C3%A4rke+proportional+zur+Spannung+ist+%5BU%7EI%5D..jpg "Dies gilt bei konstanter Temperatur (Ausnahme: Konstantan).")
6
Der elektrische Widerstand
Der elektrische Widerstand R ist der Quotient aus 𝑈 𝐼 . Gilt das Ohm‘sche Gesetz, ist R konstant.
