1 NAROČNIK: Republika Slovenija, Ministrstvo za obrambo, Vojkova cesta 55, 1000 Ljubljana Organizacijska enota: Uprava RS za zaščito in reševanje, Vojkova 61, 1000 Ljubljana Pogodba št.: / z dne 10. avgust 2010 RAZVOJNO RAZISKOVALNA NALOGA PRIPRAVA LITERATURE IN PROSOJNIC ZA TEMELJNE UČNE PROGRAME ZA PROSTOVOLJNE GASILCE Izvajalec: Gasilska zveza Slovenije, Tržaška 221, 1000 Ljubljana

2 Avtor: Marko Tomazin, dipl. var. inž., VGČ II
TEČAJ ZA VODJE SKUPINE POŽARNA PREVENTIVA Avtor: Marko Tomazin, dipl. var. inž., VGČ II

3 Statistika in zakonodaja

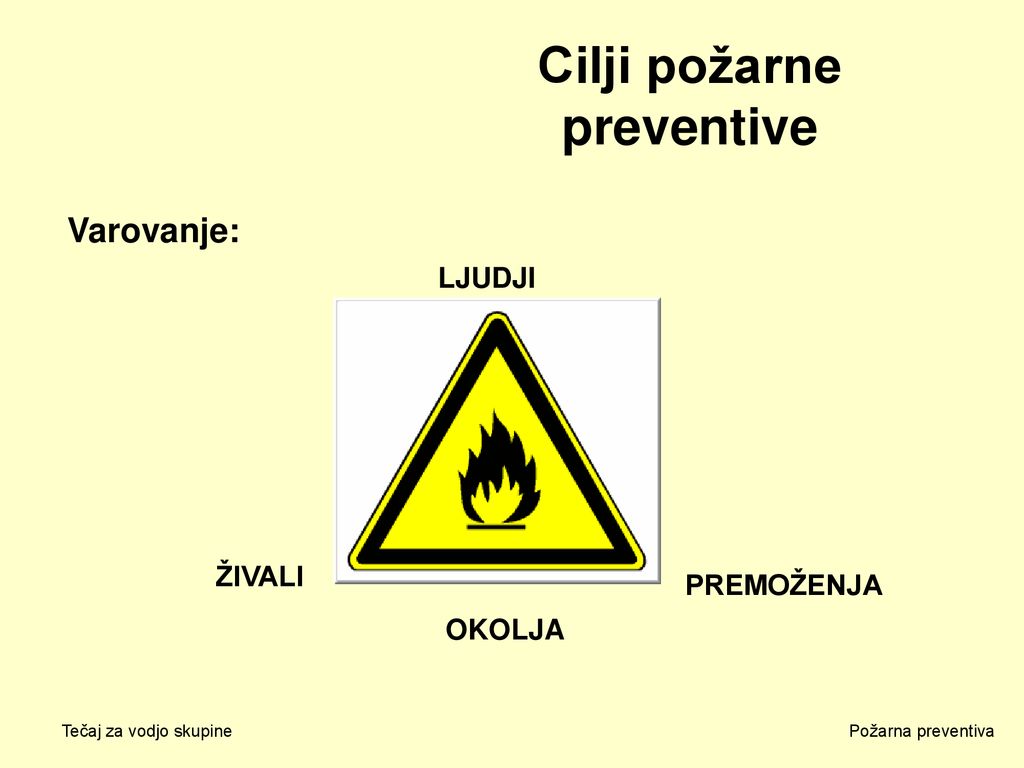

4 Cilji požarne preventive
Varovanje: LJUDJI ŽIVALI PREMOŽENJA OKOLJA Tečaj za vodjo skupine Požarna preventiva

5 Število mrtvih zaradi učinkov požara
država 2005 2006 2007 Singapur 5 10 Švica 35 30 15 Avstrija 45 Italija 280 250 Nizozemska 70 85 Avstralija 140 90 100 Španija 245 235 Slovenija 22 23 18 Nemčija 605 510 Nova Zelandija 25 Velika Britanija 515 465 Francija 660 620 Irska 40 55 Švedska 110 ZDA 4000 3550 3750 Norveška 65 Danska Češka 145 150 135 Grčija 265 Poljska 590 600 Japonska 2250 2100 2050 Madžarska 195 180 175 Finska 125 95 Požarna statistika Tečaj za vodjo skupine Požarna preventiva

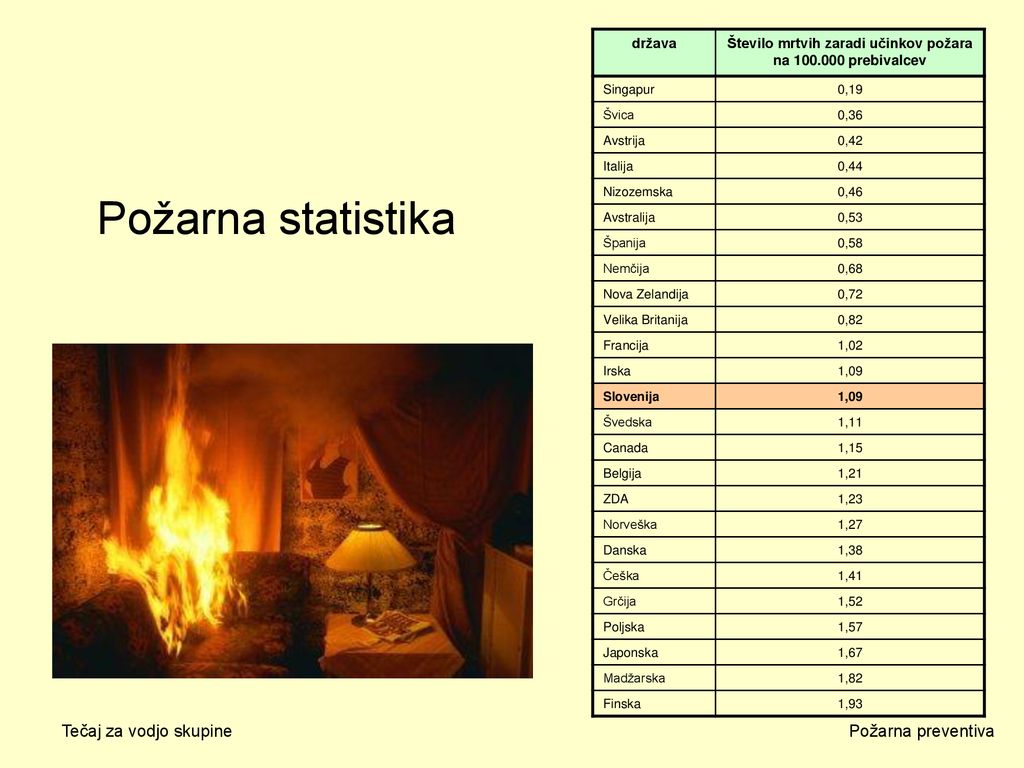

6 Število mrtvih zaradi učinkov požara na 100.000 prebivalcev
država Število mrtvih zaradi učinkov požara na prebivalcev Singapur 0,19 Švica 0,36 Avstrija 0,42 Italija 0,44 Nizozemska 0,46 Avstralija 0,53 Španija 0,58 Nemčija 0,68 Nova Zelandija 0,72 Velika Britanija 0,82 Francija 1,02 Irska 1,09 Slovenija Švedska 1,11 Canada 1,15 Belgija 1,21 ZDA 1,23 Norveška 1,27 Danska 1,38 Češka 1,41 Grčija 1,52 Poljska 1,57 Japonska 1,67 Madžarska 1,82 Finska 1,93 Požarna statistika Tečaj za vodjo skupine Požarna preventiva

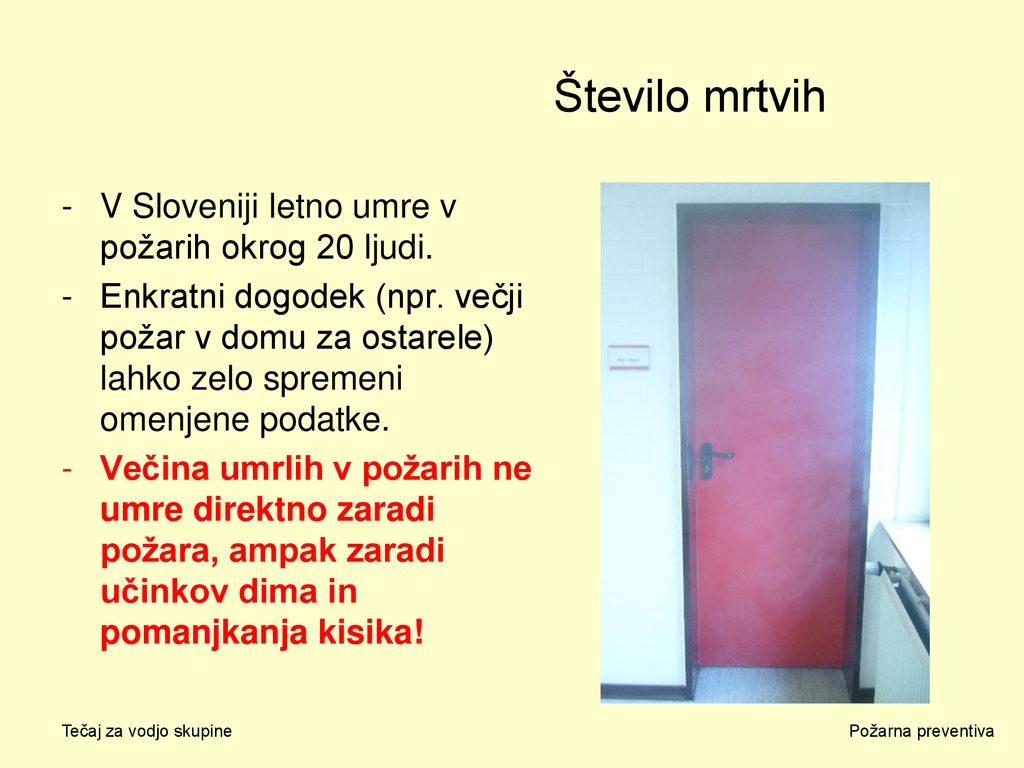

7 Število mrtvih V Sloveniji letno umre v požarih okrog 20 ljudi.
Enkratni dogodek (npr. večji požar v domu za ostarele) lahko zelo spremeni omenjene podatke. Večina umrlih v požarih ne umre direktno zaradi požara, ampak zaradi učinkov dima in pomanjkanja kisika! Tečaj za vodjo skupine Požarna preventiva

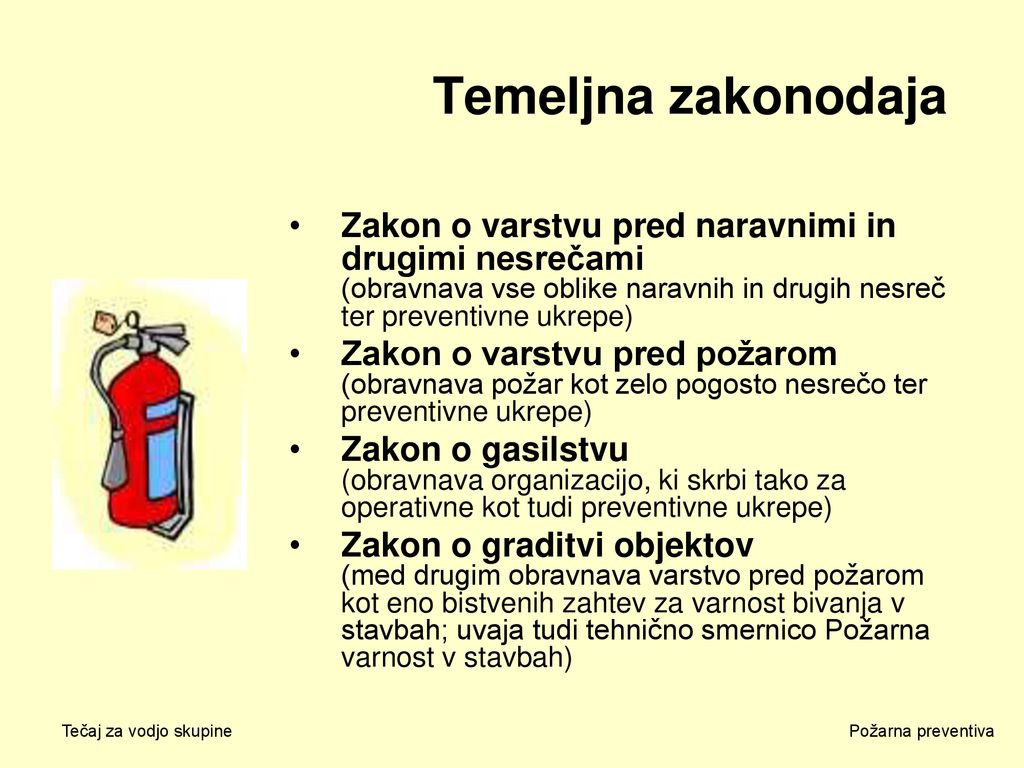

8 Temeljna zakonodaja Zakon o varstvu pred naravnimi in drugimi nesrečami (obravnava vse oblike naravnih in drugih nesreč ter preventivne ukrepe) Zakon o varstvu pred požarom (obravnava požar kot zelo pogosto nesrečo ter preventivne ukrepe) Zakon o gasilstvu (obravnava organizacijo, ki skrbi tako za operativne kot tudi preventivne ukrepe) Zakon o graditvi objektov (med drugim obravnava varstvo pred požarom kot eno bistvenih zahtev za varnost bivanja v stavbah; uvaja tudi tehnično smernico Požarna varnost v stavbah) Tečaj za vodjo skupine Požarna preventiva

9 Osnove gorenja in gašenja

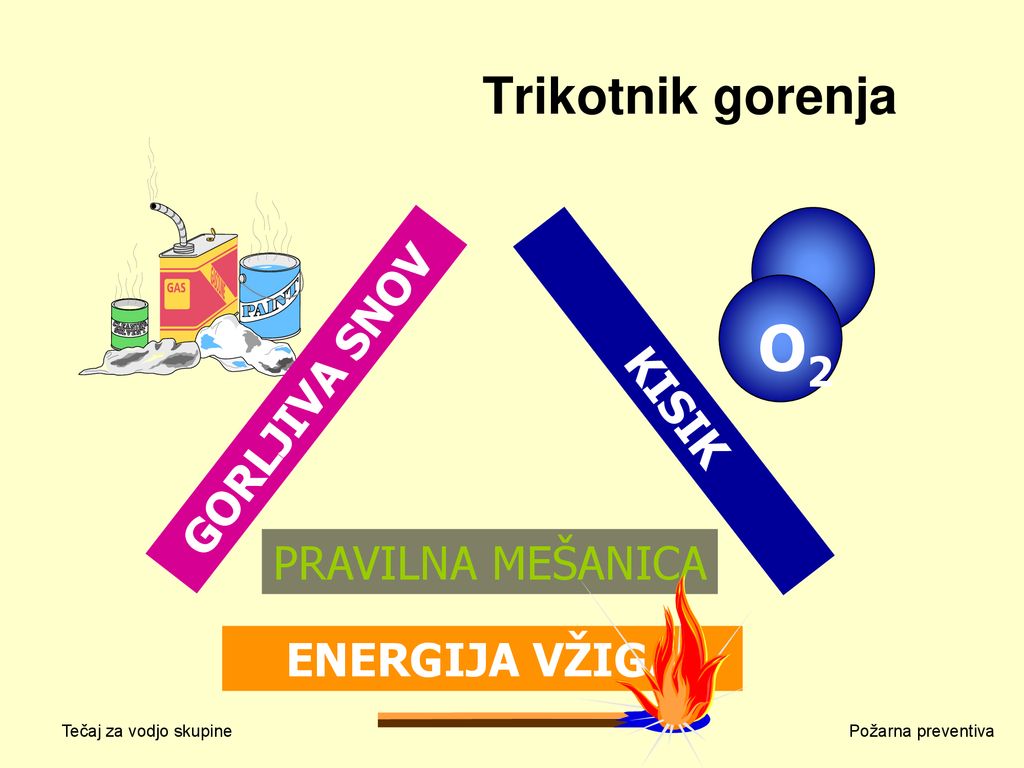

10 O2 Trikotnik gorenja GORLJIVA SNOV KISIK PRAVILNA MEŠANICA
ENERGIJA VŽIGA Tečaj za vodjo skupine Požarna preventiva

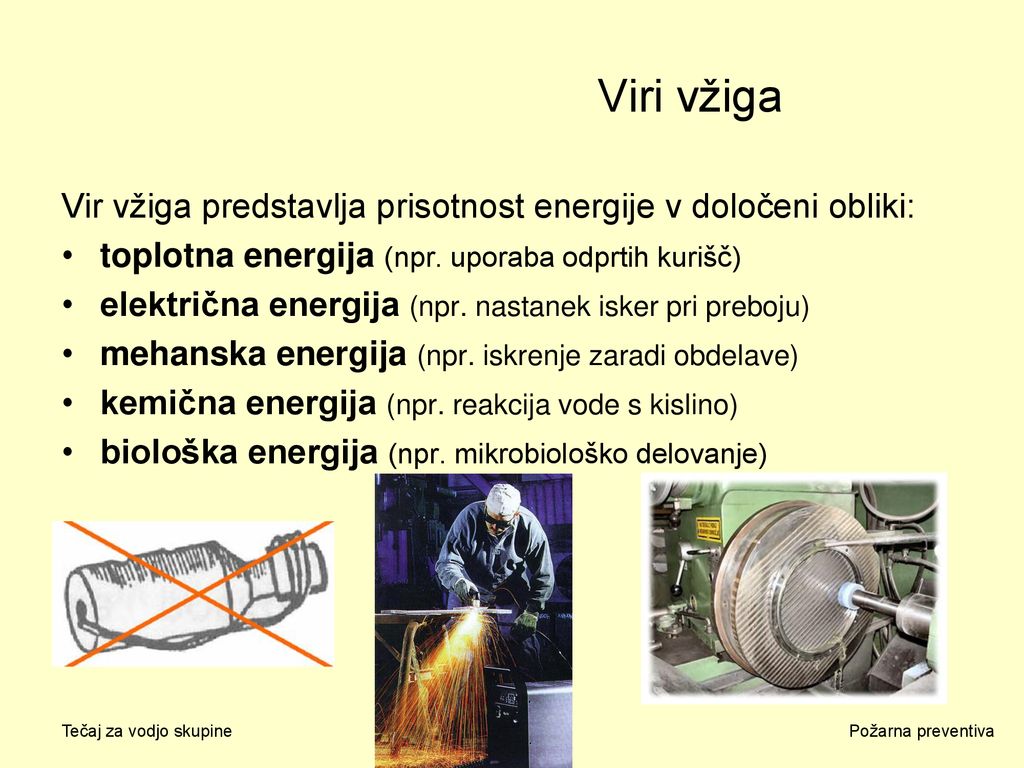

11 Viri vžiga Vir vžiga predstavlja prisotnost energije v določeni obliki: toplotna energija (npr. uporaba odprtih kurišč) električna energija (npr. nastanek isker pri preboju) mehanska energija (npr. iskrenje zaradi obdelave) kemična energija (npr. reakcija vode s kislino) biološka energija (npr. mikrobiološko delovanje) Tečaj za vodjo skupine Požarna preventiva

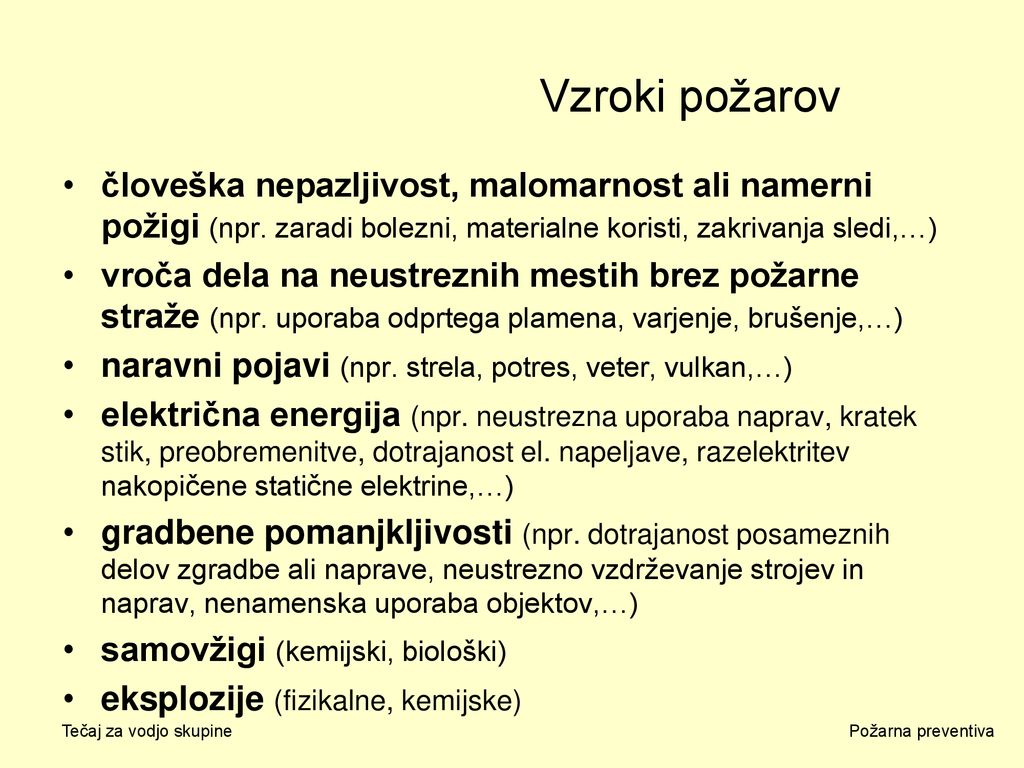

12 Vzroki požarov človeška nepazljivost, malomarnost ali namerni požigi (npr. zaradi bolezni, materialne koristi, zakrivanja sledi,…) vroča dela na neustreznih mestih brez požarne straže (npr. uporaba odprtega plamena, varjenje, brušenje,…) naravni pojavi (npr. strela, potres, veter, vulkan,…) električna energija (npr. neustrezna uporaba naprav, kratek stik, preobremenitve, dotrajanost el. napeljave, razelektritev nakopičene statične elektrine,…) gradbene pomanjkljivosti (npr. dotrajanost posameznih delov zgradbe ali naprave, neustrezno vzdrževanje strojev in naprav, nenamenska uporaba objektov,…) samovžigi (kemijski, biološki) eksplozije (fizikalne, kemijske) Tečaj za vodjo skupine Požarna preventiva

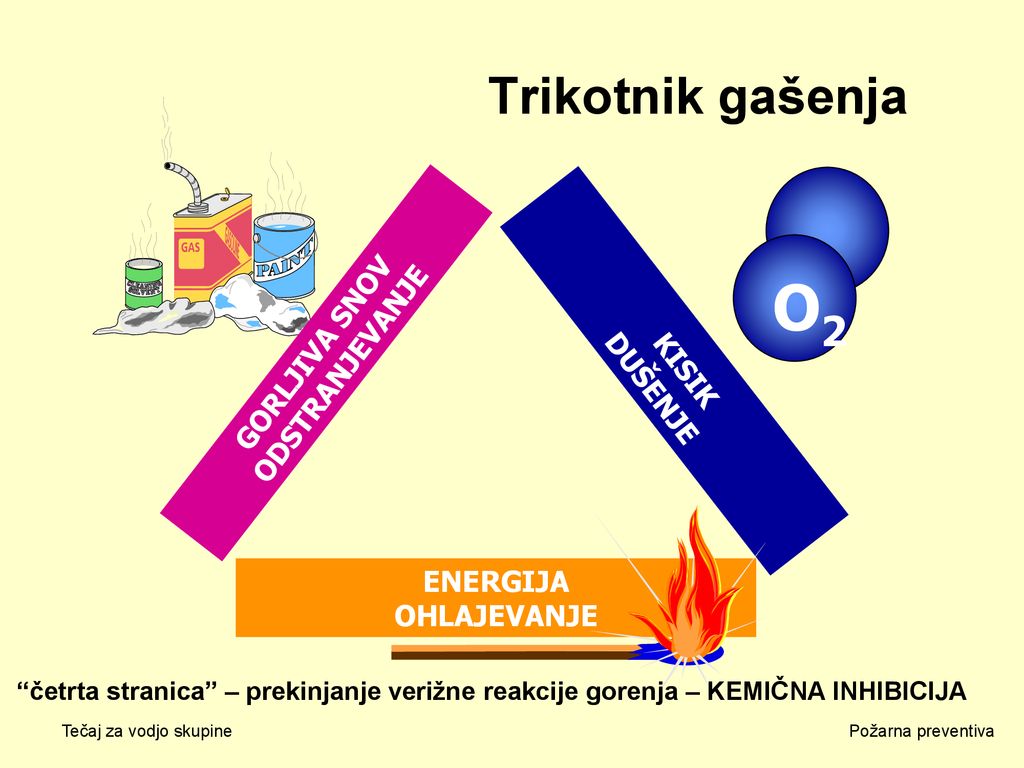

13 O2 Trikotnik gašenja KISIK GORLJIVA SNOV ODSTRANJEVANJE DUŠENJE
ENERGIJA OHLAJEVANJE “četrta stranica” – prekinjanje verižne reakcije gorenja – KEMIČNA INHIBICIJA Tečaj za vodjo skupine Požarna preventiva

14 Gradbeni ukrepi

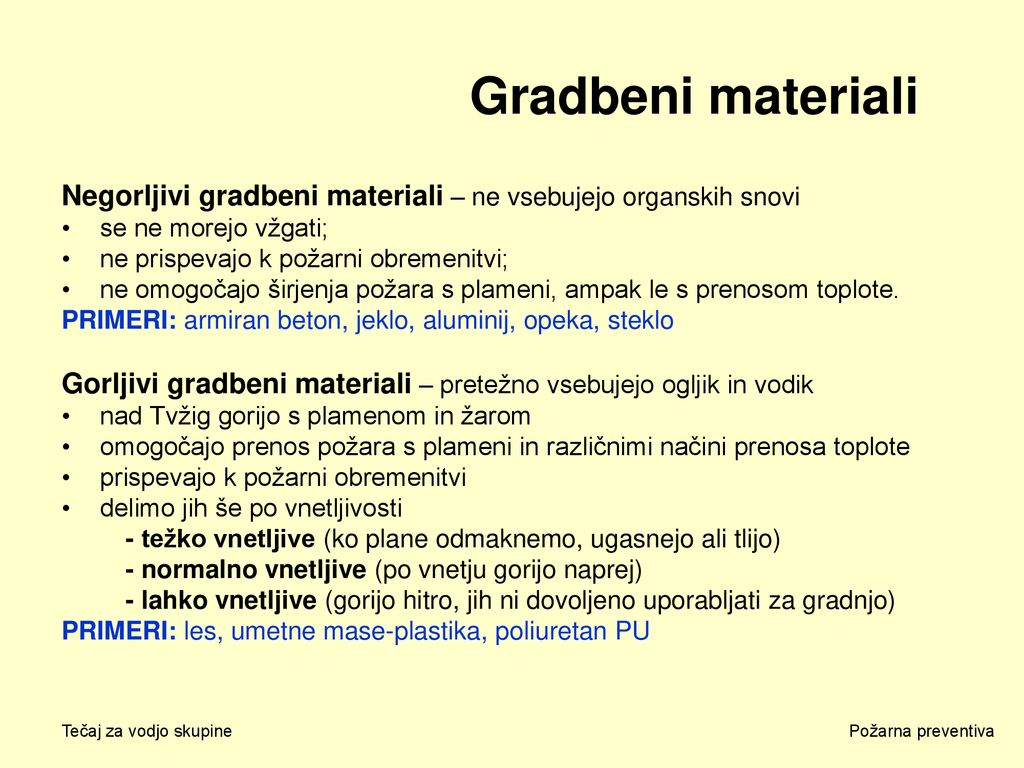

15 Gradbeni materiali Negorljivi gradbeni materiali – ne vsebujejo organskih snovi se ne morejo vžgati; ne prispevajo k požarni obremenitvi; ne omogočajo širjenja požara s plameni, ampak le s prenosom toplote. PRIMERI: armiran beton, jeklo, aluminij, opeka, steklo Gorljivi gradbeni materiali – pretežno vsebujejo ogljik in vodik nad Tvžig gorijo s plamenom in žarom omogočajo prenos požara s plameni in različnimi načini prenosa toplote prispevajo k požarni obremenitvi delimo jih še po vnetljivosti - težko vnetljive (ko plane odmaknemo, ugasnejo ali tlijo) - normalno vnetljive (po vnetju gorijo naprej) - lahko vnetljive (gorijo hitro, jih ni dovoljeno uporabljati za gradnjo) PRIMERI: les, umetne mase-plastika, poliuretan PU Tečaj za vodjo skupine Požarna preventiva

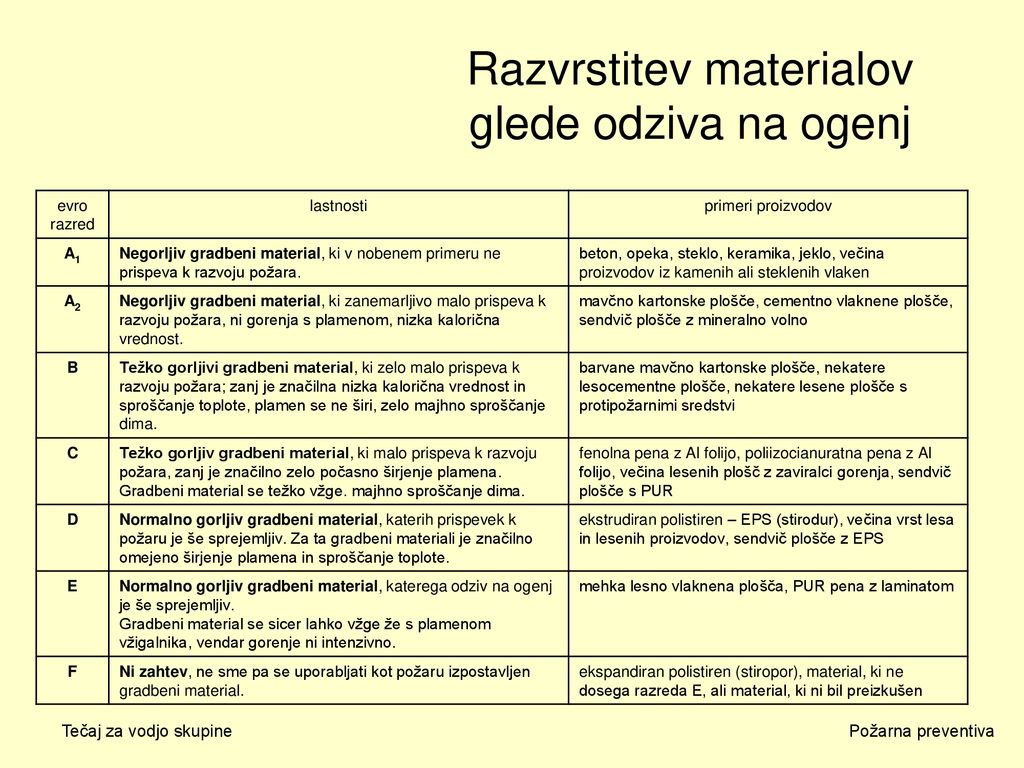

16 Razvrstitev materialov glede odziva na ogenj
evro razred lastnosti primeri proizvodov A1 Negorljiv gradbeni material, ki v nobenem primeru ne prispeva k razvoju požara. beton, opeka, steklo, keramika, jeklo, večina proizvodov iz kamenih ali steklenih vlaken A2 Negorljiv gradbeni material, ki zanemarljivo malo prispeva k razvoju požara, ni gorenja s plamenom, nizka kalorična vrednost. mavčno kartonske plošče, cementno vlaknene plošče, sendvič plošče z mineralno volno B Težko gorljivi gradbeni material, ki zelo malo prispeva k razvoju požara; zanj je značilna nizka kalorična vrednost in sproščanje toplote, plamen se ne širi, zelo majhno sproščanje dima. barvane mavčno kartonske plošče, nekatere lesocementne plošče, nekatere lesene plošče s protipožarnimi sredstvi C Težko gorljiv gradbeni material, ki malo prispeva k razvoju požara, zanj je značilno zelo počasno širjenje plamena. Gradbeni material se težko vžge. majhno sproščanje dima. fenolna pena z Al folijo, poliizocianuratna pena z Al folijo, večina lesenih plošč z zaviralci gorenja, sendvič plošče s PUR D Normalno gorljiv gradbeni material, katerih prispevek k požaru je še sprejemljiv. Za ta gradbeni materiali je značilno omejeno širjenje plamena in sproščanje toplote. ekstrudiran polistiren – EPS (stirodur), večina vrst lesa in lesenih proizvodov, sendvič plošče z EPS E Normalno gorljiv gradbeni material, katerega odziv na ogenj je še sprejemljiv. Gradbeni material se sicer lahko vžge že s plamenom vžigalnika, vendar gorenje ni intenzivno. mehka lesno vlaknena plošča, PUR pena z laminatom F Ni zahtev, ne sme pa se uporabljati kot požaru izpostavljen gradbeni material. ekspandiran polistiren (stiropor), material, ki ne dosega razreda E, ali material, ki ni bil preizkušen Tečaj za vodjo skupine Požarna preventiva

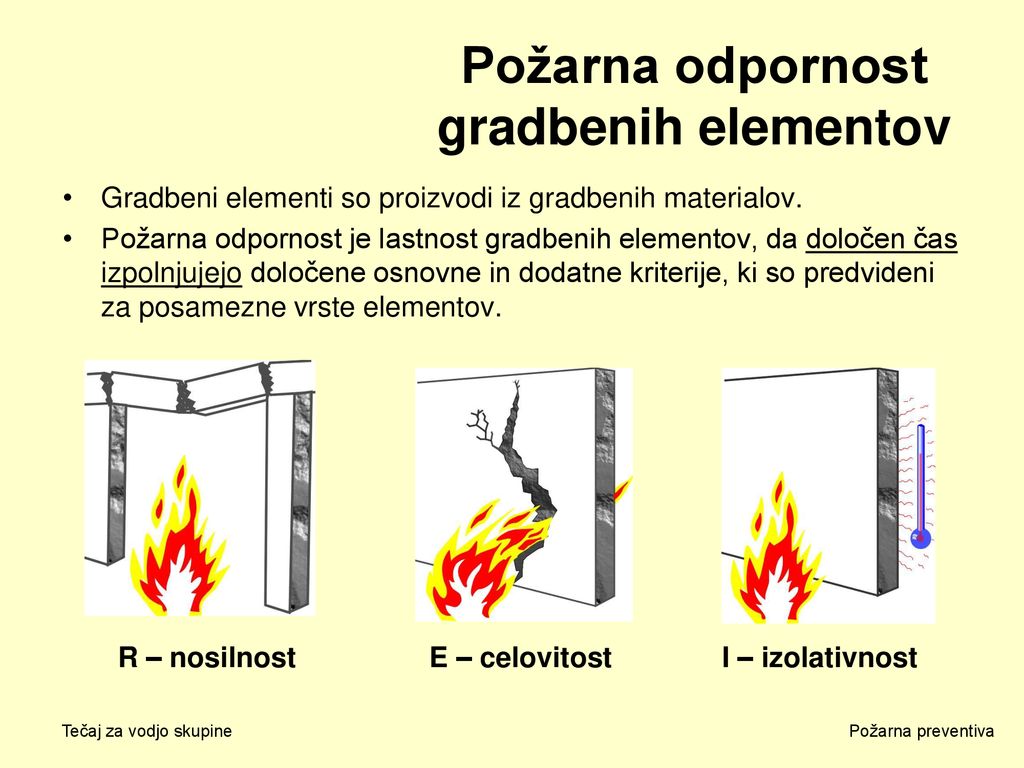

17 Požarna odpornost gradbenih elementov
Gradbeni elementi so proizvodi iz gradbenih materialov. Požarna odpornost je lastnost gradbenih elementov, da določen čas izpolnjujejo določene osnovne in dodatne kriterije, ki so predvideni za posamezne vrste elementov. R – nosilnost E – celovitost I – izolativnost Tečaj za vodjo skupine Požarna preventiva

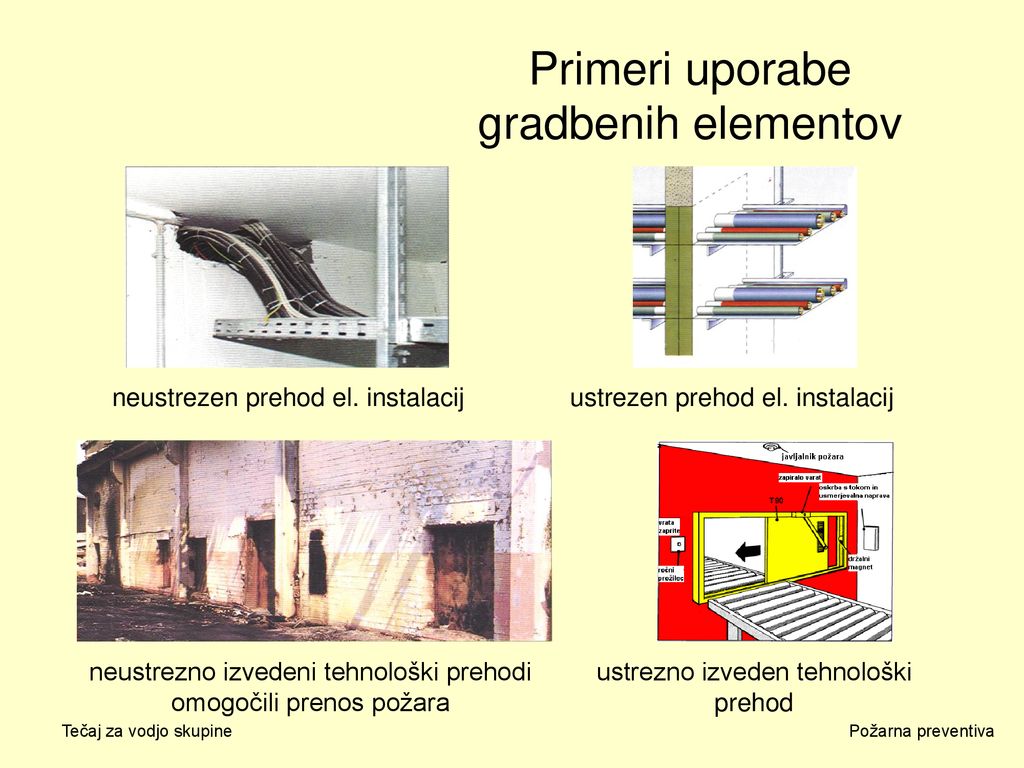

18 Primeri uporabe gradbenih elementov
neustrezen prehod el. instalacij ustrezen prehod el. instalacij neustrezno izvedeni tehnološki prehodi omogočili prenos požara ustrezno izveden tehnološki prehod Tečaj za vodjo skupine Požarna preventiva

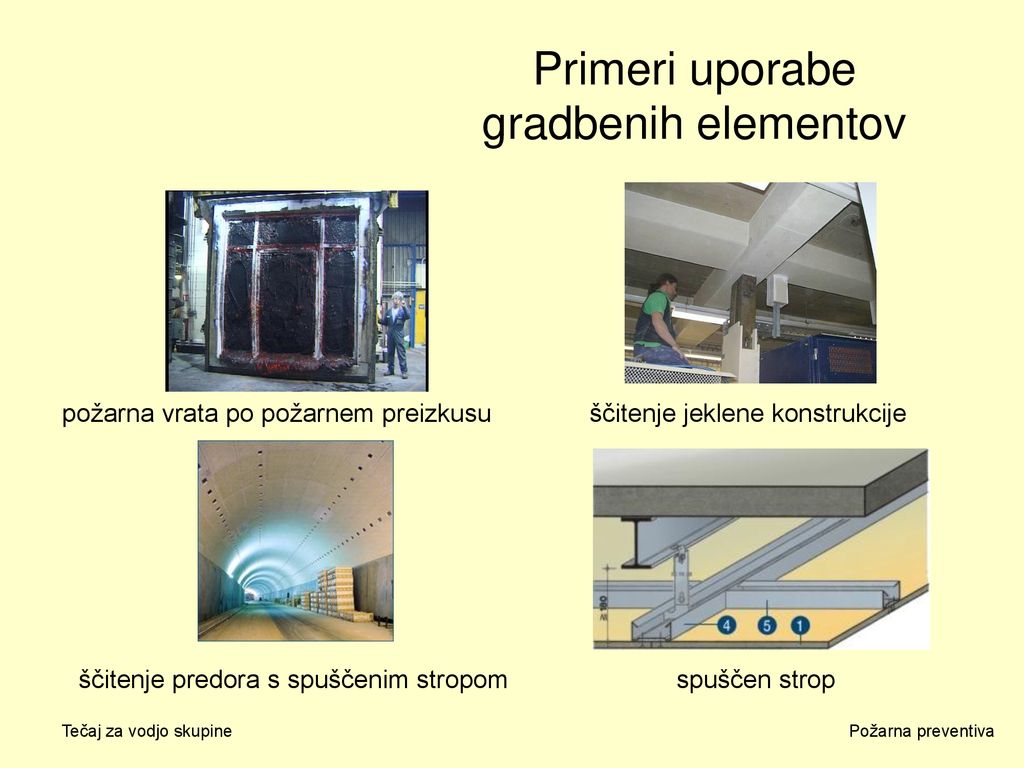

19 Primeri uporabe gradbenih elementov
požarna vrata po požarnem preizkusu ščitenje jeklene konstrukcije ščitenje predora s spuščenim stropom spuščen strop Tečaj za vodjo skupine Požarna preventiva

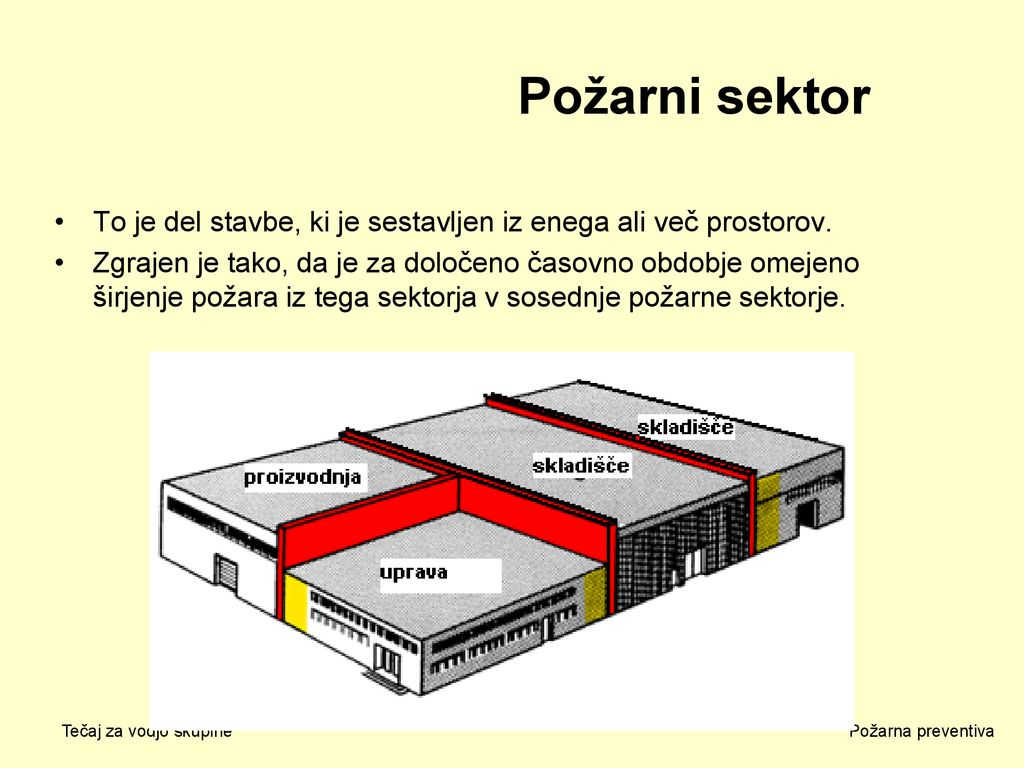

20 Požarni sektor To je del stavbe, ki je sestavljen iz enega ali več prostorov. Zgrajen je tako, da je za določeno časovno obdobje omejeno širjenje požara iz tega sektorja v sosednje požarne sektorje. Tečaj za vodjo skupine Požarna preventiva

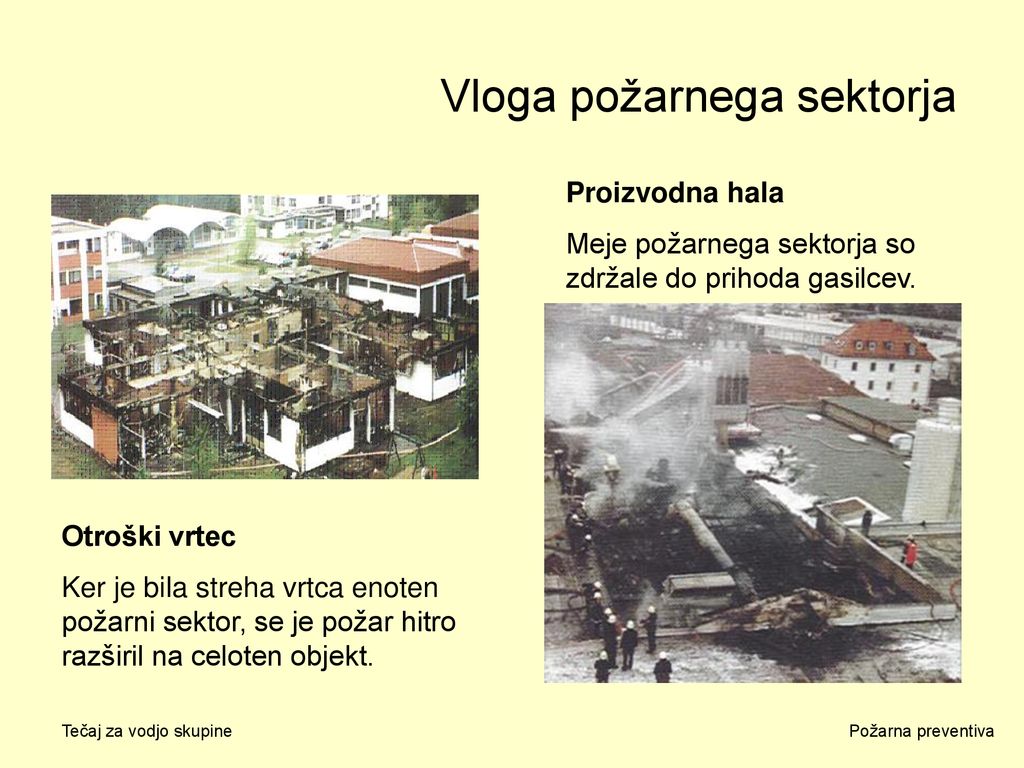

21 Vloga požarnega sektorja
Proizvodna hala Meje požarnega sektorja so zdržale do prihoda gasilcev. Otroški vrtec Ker je bila streha vrtca enoten požarni sektor, se je požar hitro razširil na celoten objekt. Tečaj za vodjo skupine Požarna preventiva

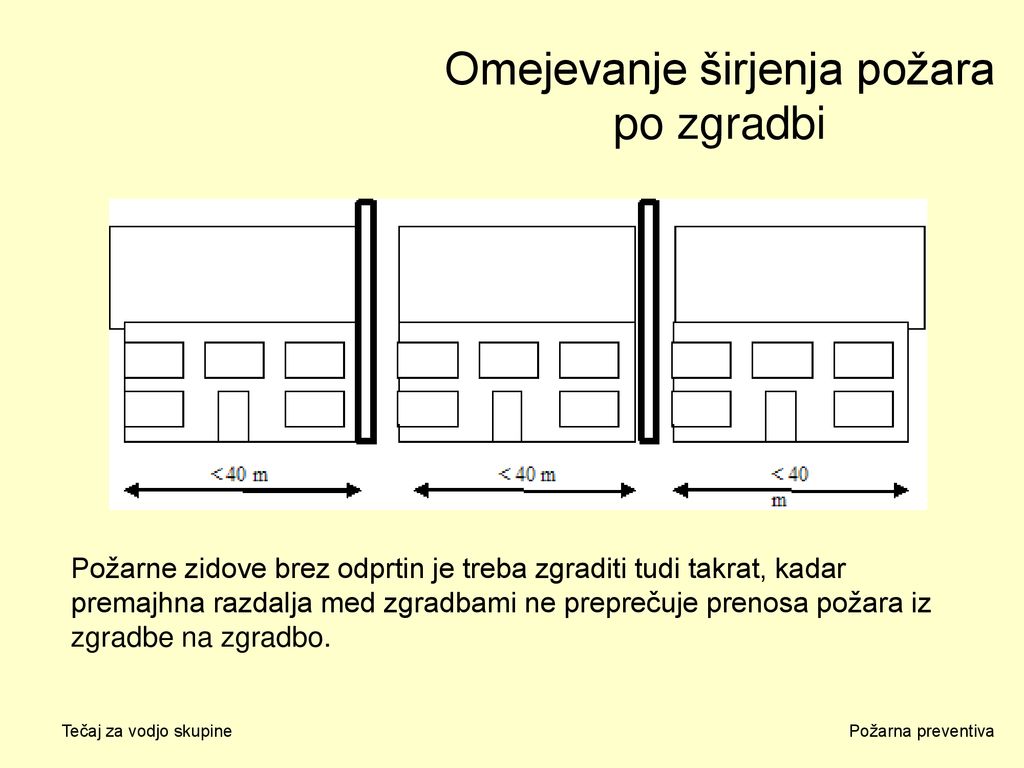

22 Omejevanje širjenja požara po zgradbi
Požarne zidove brez odprtin je treba zgraditi tudi takrat, kadar premajhna razdalja med zgradbami ne preprečuje prenosa požara iz zgradbe na zgradbo. Tečaj za vodjo skupine Požarna preventiva

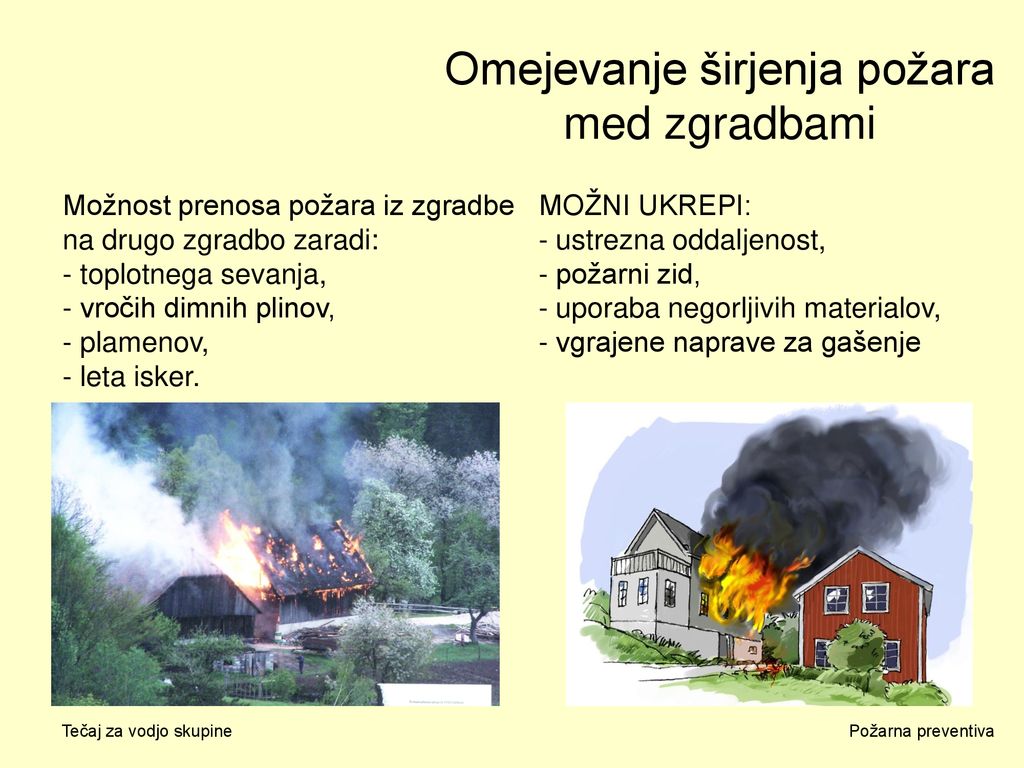

23 Omejevanje širjenja požara med zgradbami
Možnost prenosa požara iz zgradbe na drugo zgradbo zaradi: - toplotnega sevanja, - vročih dimnih plinov, - plamenov, - leta isker. MOŽNI UKREPI: - ustrezna oddaljenost, - požarni zid, - uporaba negorljivih materialov, - vgrajene naprave za gašenje Tečaj za vodjo skupine Požarna preventiva

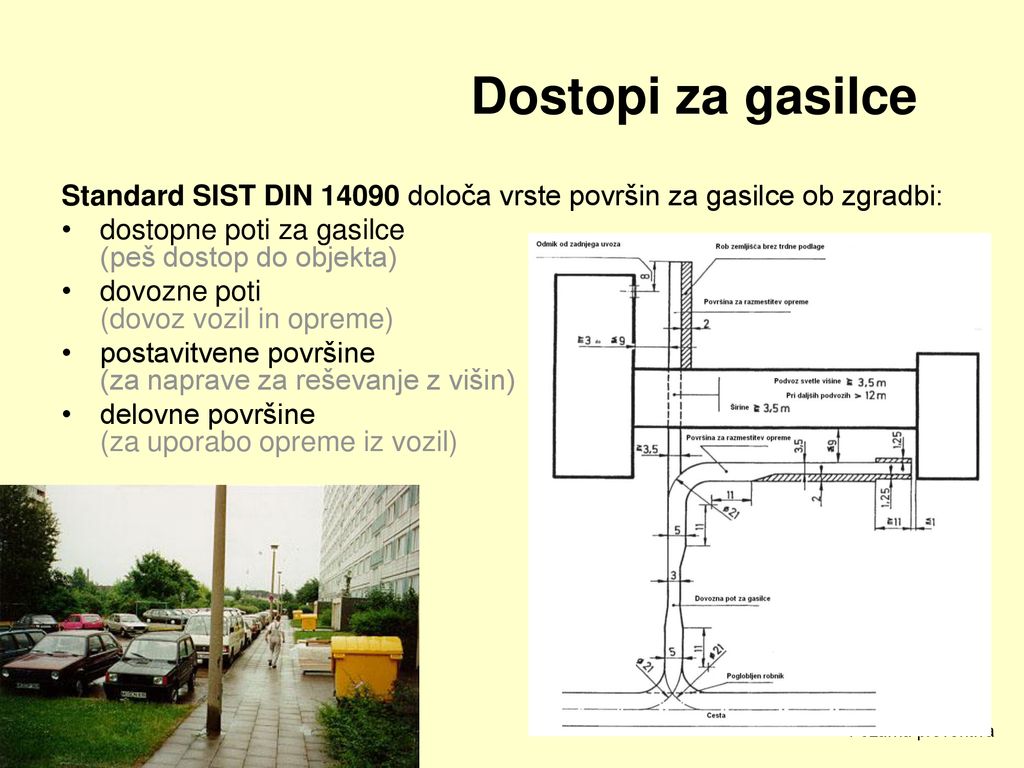

24 Dostopi za gasilce Standard SIST DIN določa vrste površin za gasilce ob zgradbi: dostopne poti za gasilce (peš dostop do objekta) dovozne poti (dovoz vozil in opreme) postavitvene površine (za naprave za reševanje z višin) delovne površine (za uporabo opreme iz vozil) Tečaj za vodjo skupine Požarna preventiva

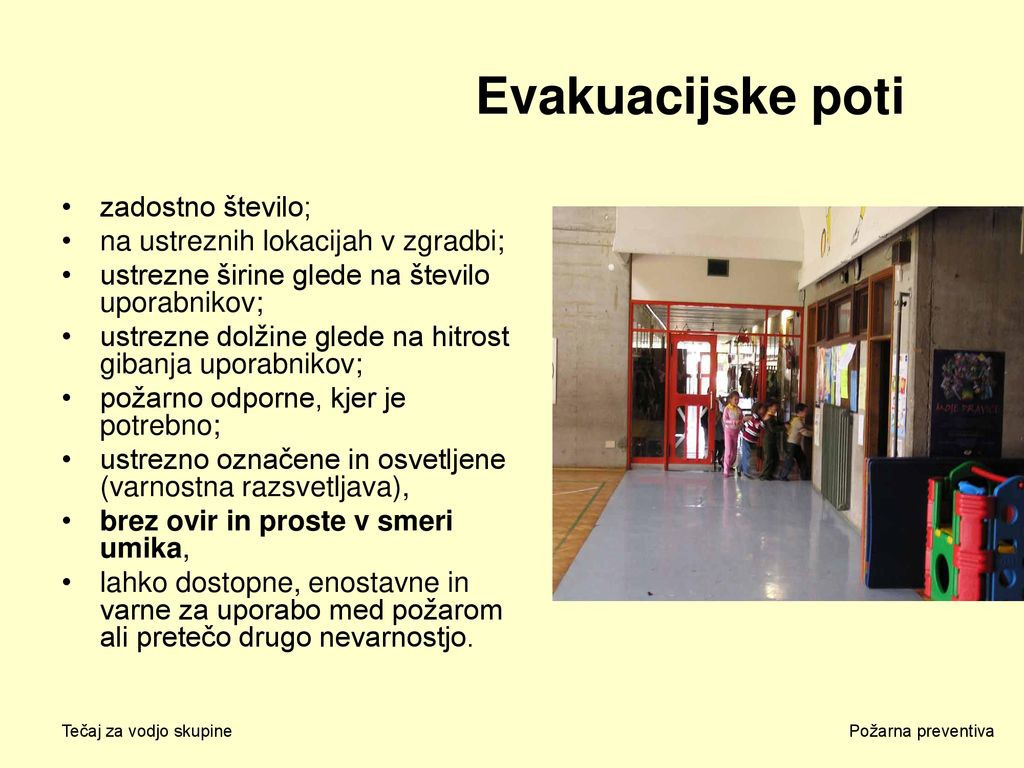

25 Evakuacijske poti zadostno število; na ustreznih lokacijah v zgradbi;
ustrezne širine glede na število uporabnikov; ustrezne dolžine glede na hitrost gibanja uporabnikov; požarno odporne, kjer je potrebno; ustrezno označene in osvetljene (varnostna razsvetljava), brez ovir in proste v smeri umika, lahko dostopne, enostavne in varne za uporabo med požarom ali pretečo drugo nevarnostjo. Tečaj za vodjo skupine Požarna preventiva

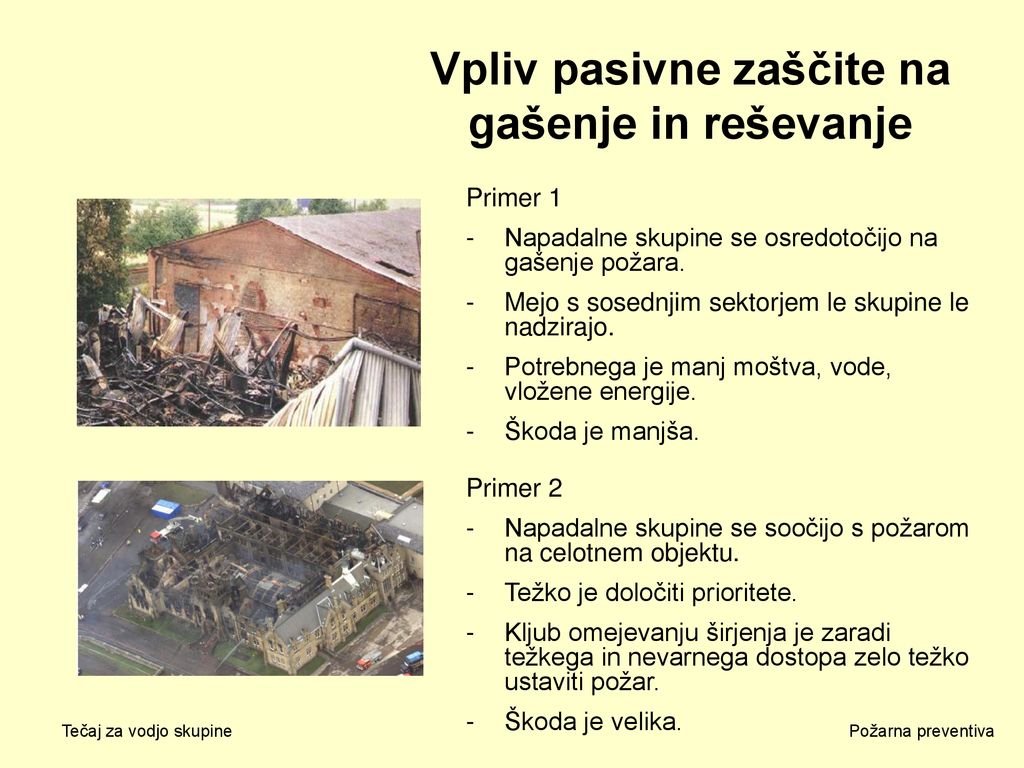

26 Vpliv pasivne zaščite na gašenje in reševanje
Primer 1 Napadalne skupine se osredotočijo na gašenje požara. Mejo s sosednjim sektorjem le skupine le nadzirajo. Potrebnega je manj moštva, vode, vložene energije. Škoda je manjša. Primer 2 Napadalne skupine se soočijo s požarom na celotnem objektu. Težko je določiti prioritete. Kljub omejevanju širjenja je zaradi težkega in nevarnega dostopa zelo težko ustaviti požar. Škoda je velika. Tečaj za vodjo skupine Požarna preventiva

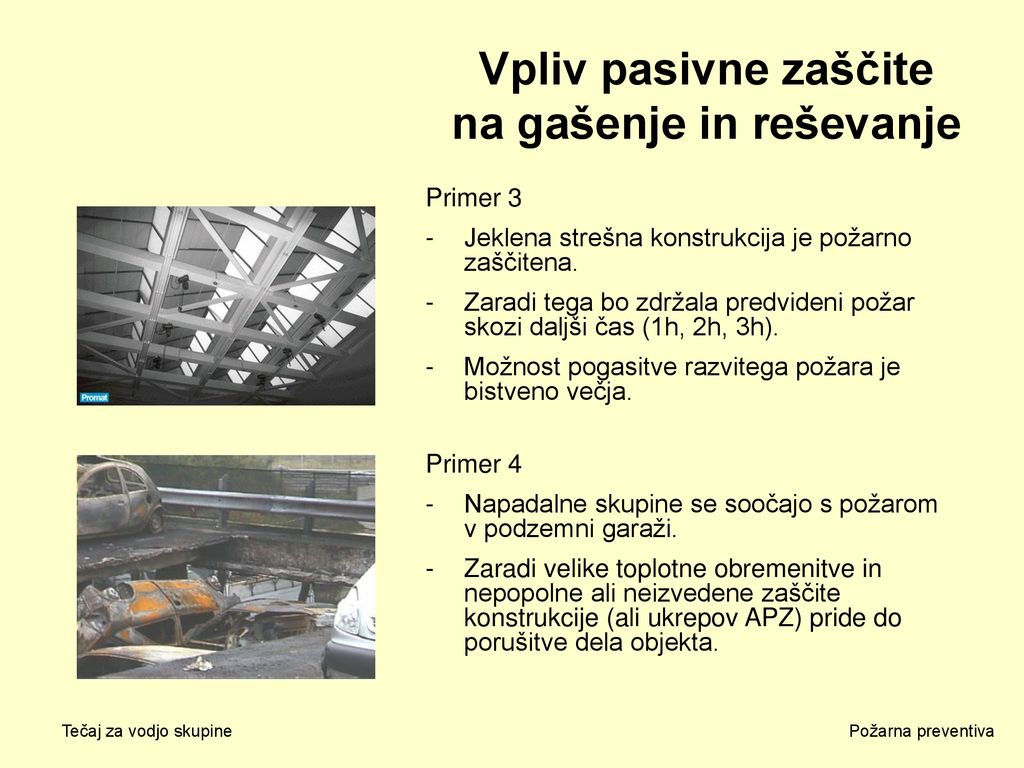

27 Vpliv pasivne zaščite na gašenje in reševanje
Primer 3 Jeklena strešna konstrukcija je požarno zaščitena. Zaradi tega bo zdržala predvideni požar skozi daljši čas (1h, 2h, 3h). Možnost pogasitve razvitega požara je bistveno večja. Primer 4 Napadalne skupine se soočajo s požarom v podzemni garaži. Zaradi velike toplotne obremenitve in nepopolne ali neizvedene zaščite konstrukcije (ali ukrepov APZ) pride do porušitve dela objekta. Tečaj za vodjo skupine Požarna preventiva

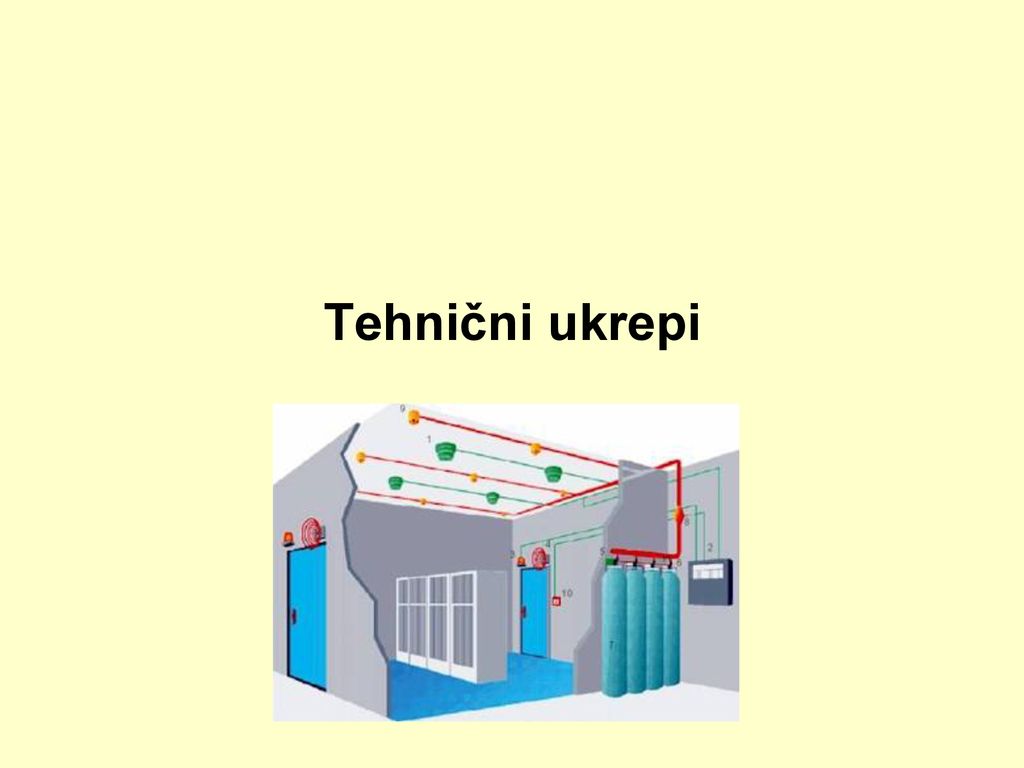

28 Tehnični ukrepi

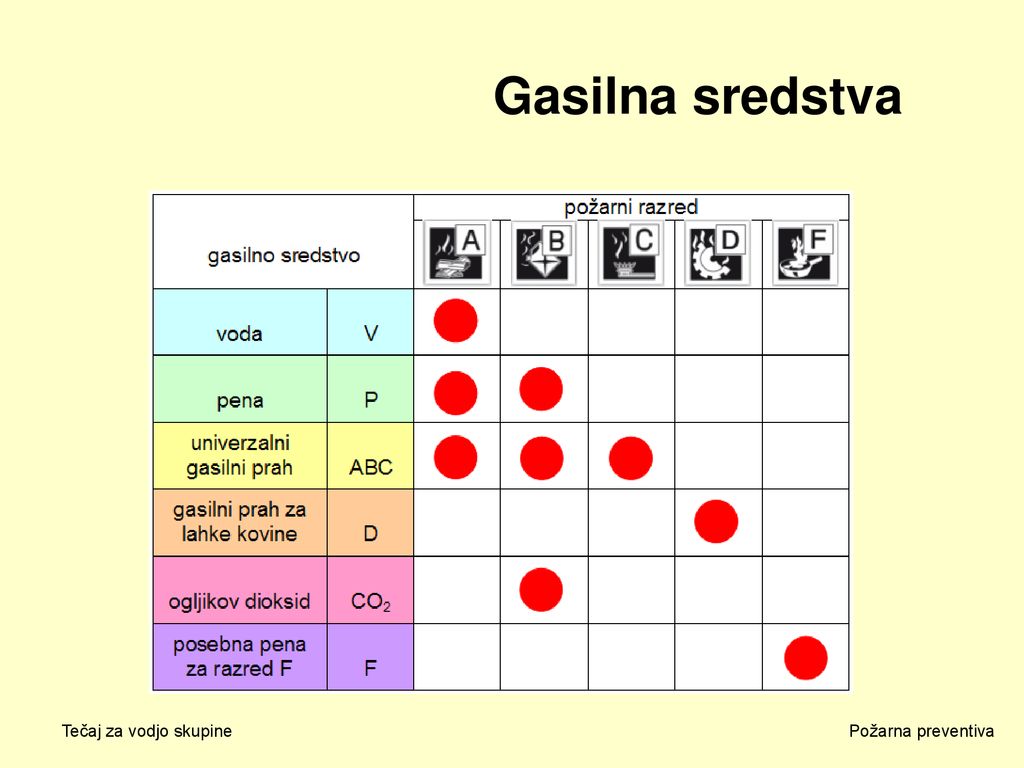

29 Gasilna sredstva Tečaj za vodjo skupine Požarna preventiva

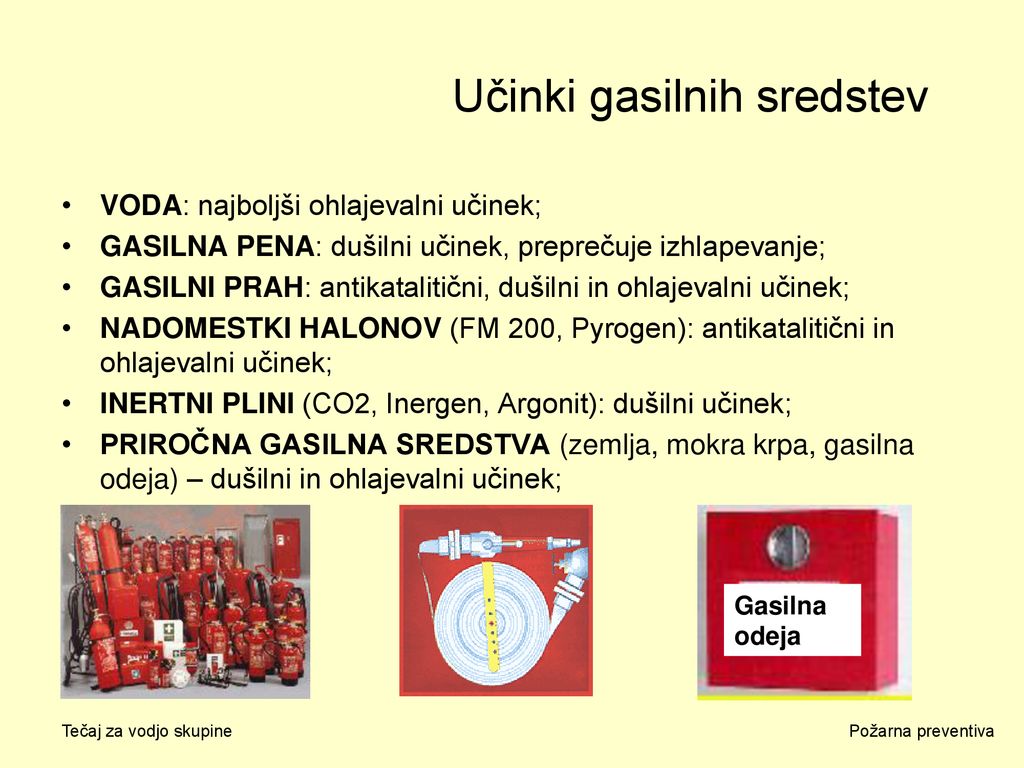

30 Učinki gasilnih sredstev
VODA: najboljši ohlajevalni učinek; GASILNA PENA: dušilni učinek, preprečuje izhlapevanje; GASILNI PRAH: antikatalitični, dušilni in ohlajevalni učinek; NADOMESTKI HALONOV (FM 200, Pyrogen): antikatalitični in ohlajevalni učinek; INERTNI PLINI (CO2, Inergen, Argonit): dušilni učinek; PRIROČNA GASILNA SREDSTVA (zemlja, mokra krpa, gasilna odeja) – dušilni in ohlajevalni učinek; Gasilna odeja Tečaj za vodjo skupine Požarna preventiva

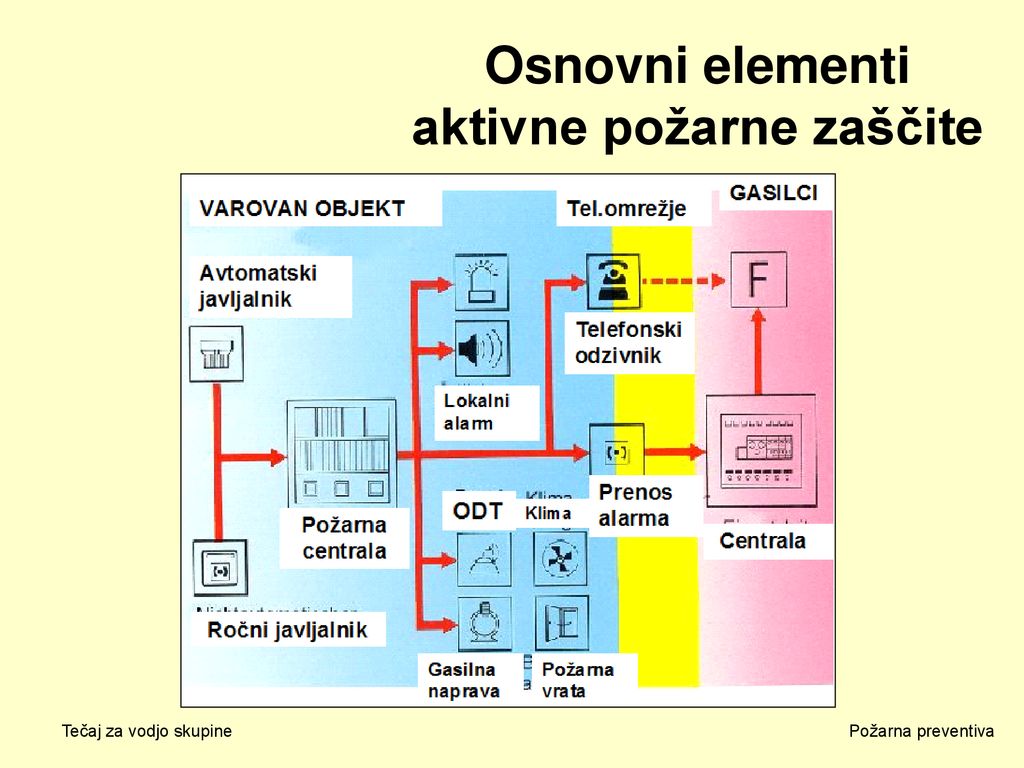

31 Osnovni elementi aktivne požarne zaščite
Tečaj za vodjo skupine Požarna preventiva

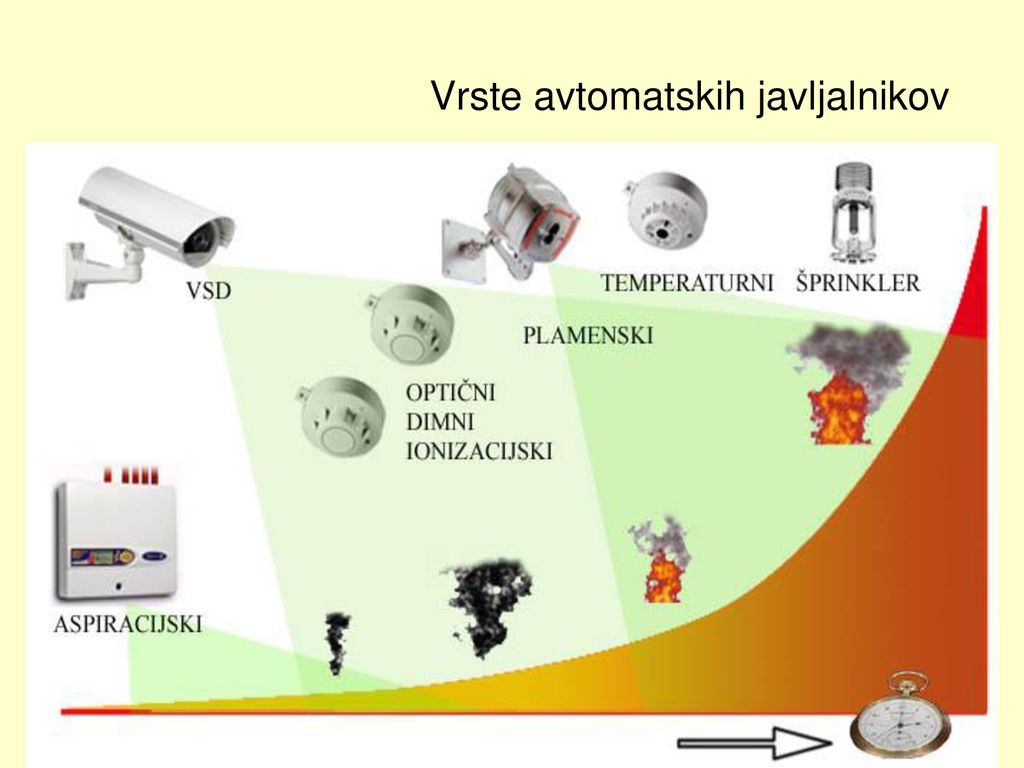

32 Vrste avtomatskih javljalnikov
Tečaj za vodjo skupine Požarna preventiva

33 Sistemi za gašenje z vodo
suhi sprinkler mokri sprinkler Sestavni deli sprinkler sistema: posoda z gasilno vodo šprinkler črpalka suha alarmna ventilska postaja mokra alarmna ventilska postaja suha šprinkler mreža (vgrajeni stoječi šprinklerji, razporejeni cevovodi) mokra šprinkler mreža (vgrajen viseči šprinklerji, zaprta mreža cevovodov) posoda z vodo pod tlakom preizkusni vod za črpalko z merilnikom polnilni vod za gasilce črpalka za polnjenje rezervoarja kompresor mehanski alarmni zvonec centrala požarnega javljanja alarmno – tlačno stikalo tlačno stikalo za zagon črpalke električna stikalna omara Tečaj za vodjo skupine Požarna preventiva

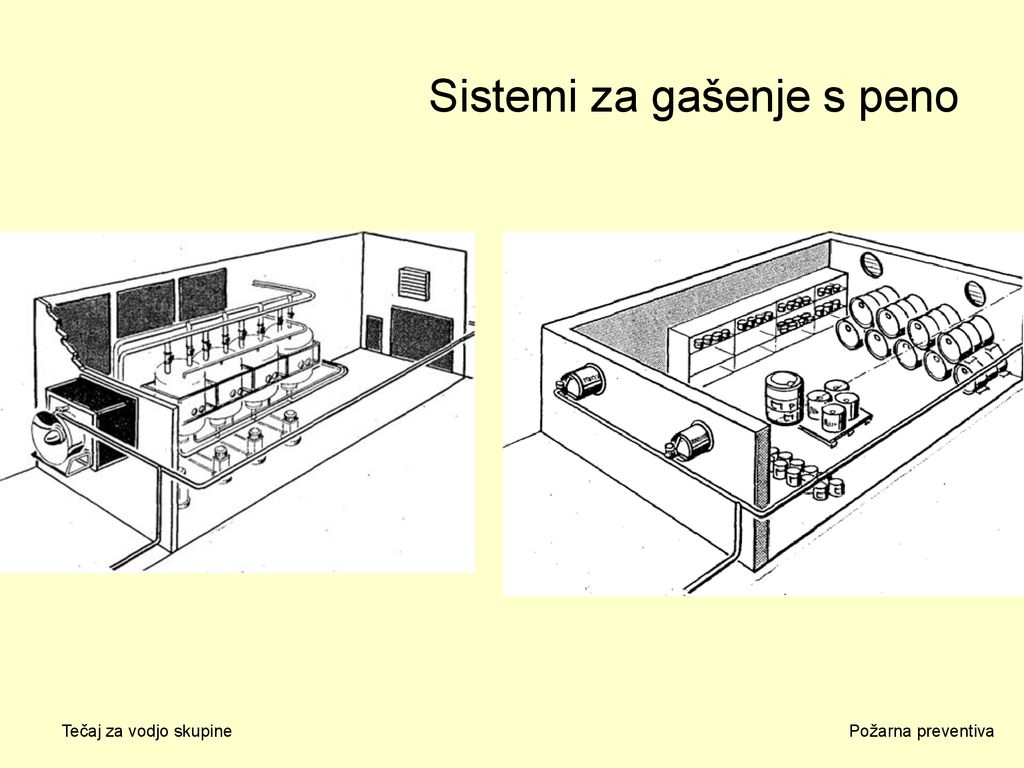

34 Sistemi za gašenje s peno
Tečaj za vodjo skupine Požarna preventiva

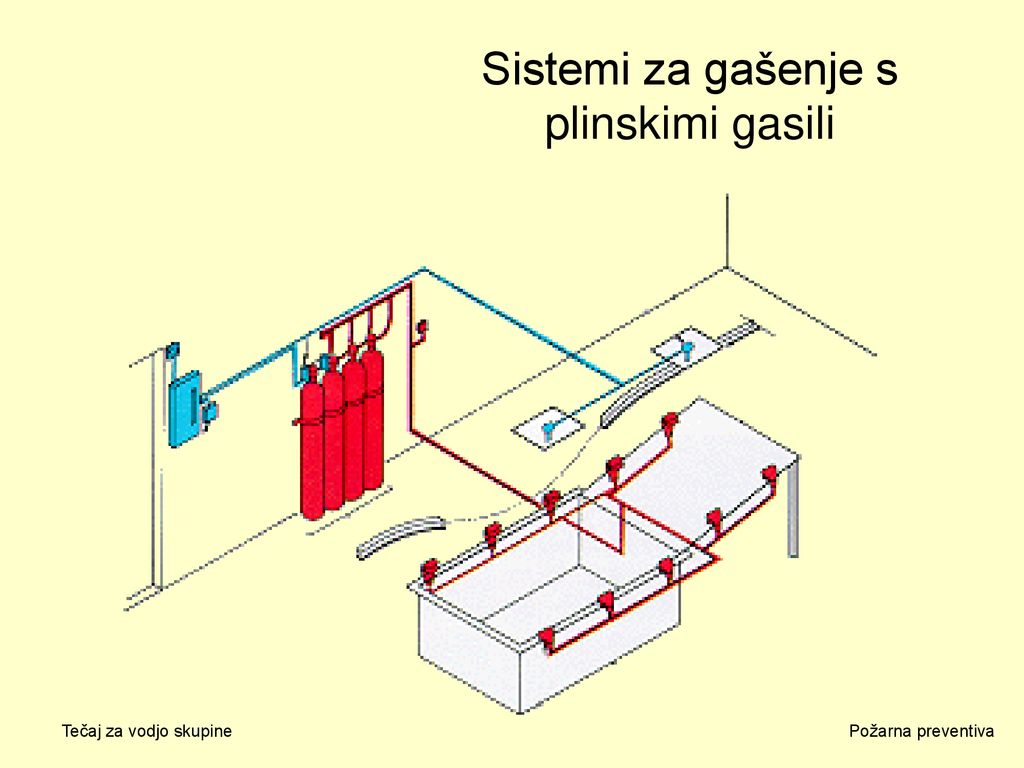

35 Sistemi za gašenje s plinskimi gasili
Tečaj za vodjo skupine Požarna preventiva

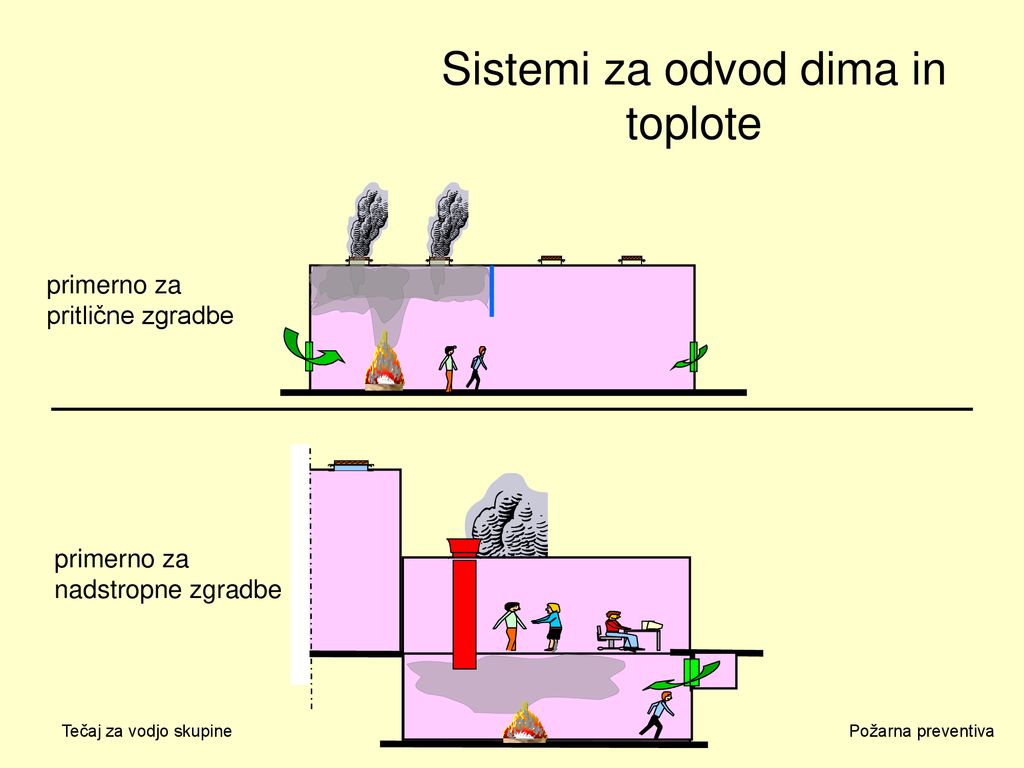

36 Sistemi za odvod dima in toplote
primerno za pritlične zgradbe primerno za nadstropne zgradbe Tečaj za vodjo skupine Požarna preventiva

37 Organizacijski ukrepi

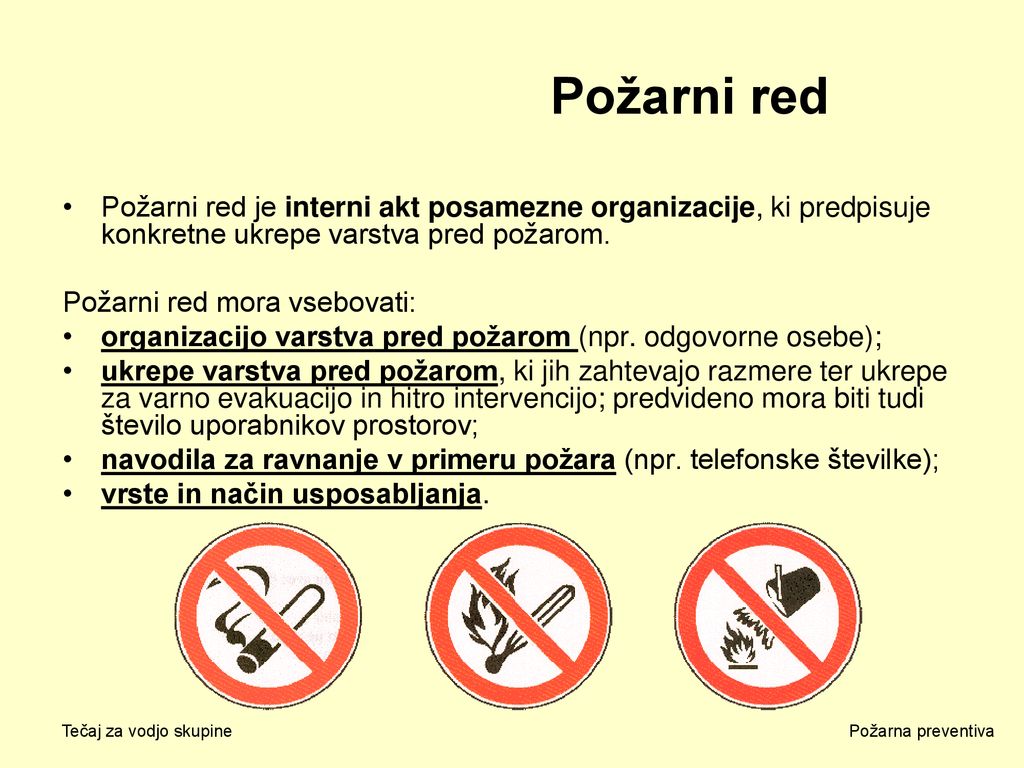

38 Požarni red Požarni red je interni akt posamezne organizacije, ki predpisuje konkretne ukrepe varstva pred požarom. Požarni red mora vsebovati: organizacijo varstva pred požarom (npr. odgovorne osebe); ukrepe varstva pred požarom, ki jih zahtevajo razmere ter ukrepe za varno evakuacijo in hitro intervencijo; predvideno mora biti tudi število uporabnikov prostorov; navodila za ravnanje v primeru požara (npr. telefonske številke); vrste in način usposabljanja. Tečaj za vodjo skupine Požarna preventiva

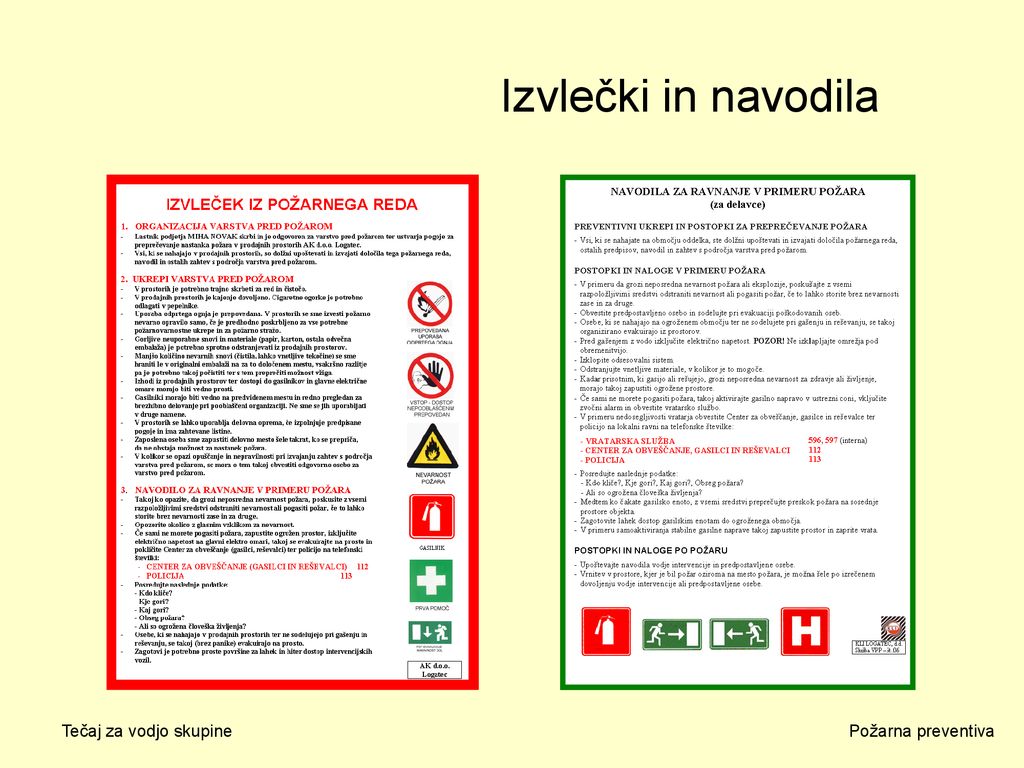

39 Izvlečki in navodila Tečaj za vodjo skupine Požarna preventiva

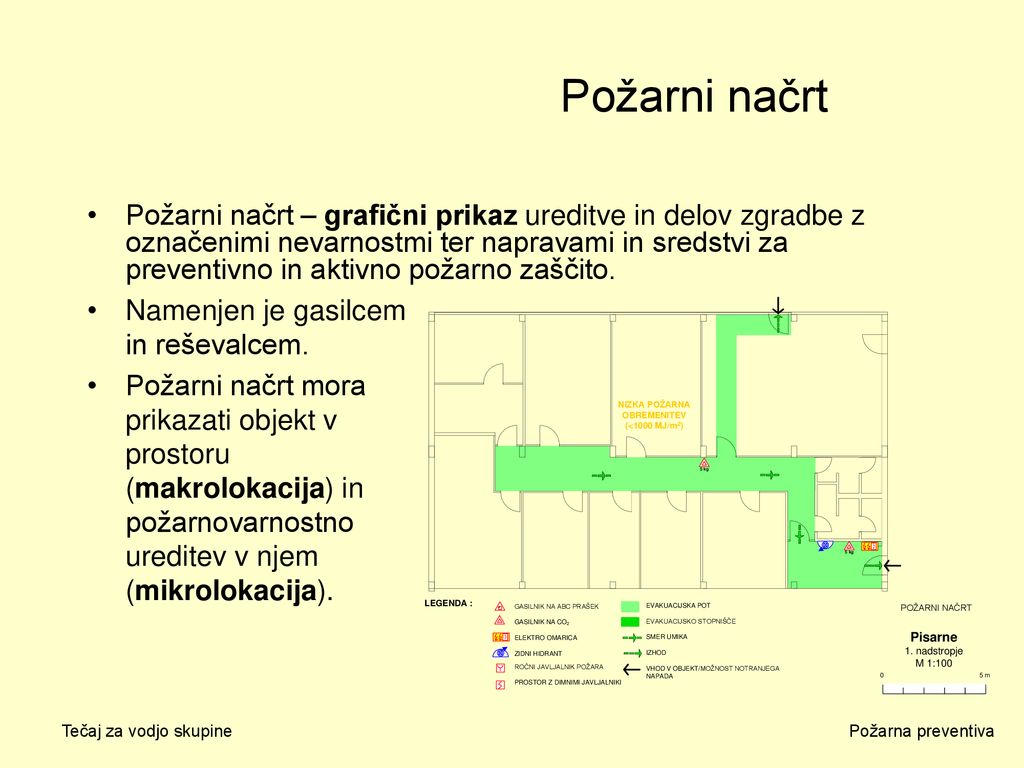

40 Požarni načrt Požarni načrt – grafični prikaz ureditve in delov zgradbe z označenimi nevarnostmi ter napravami in sredstvi za preventivno in aktivno požarno zaščito. Namenjen je gasilcem in reševalcem. Požarni načrt mora prikazati objekt v prostoru (makrolokacija) in požarnovarnostno ureditev v njem (mikrolokacija). Tečaj za vodjo skupine Požarna preventiva

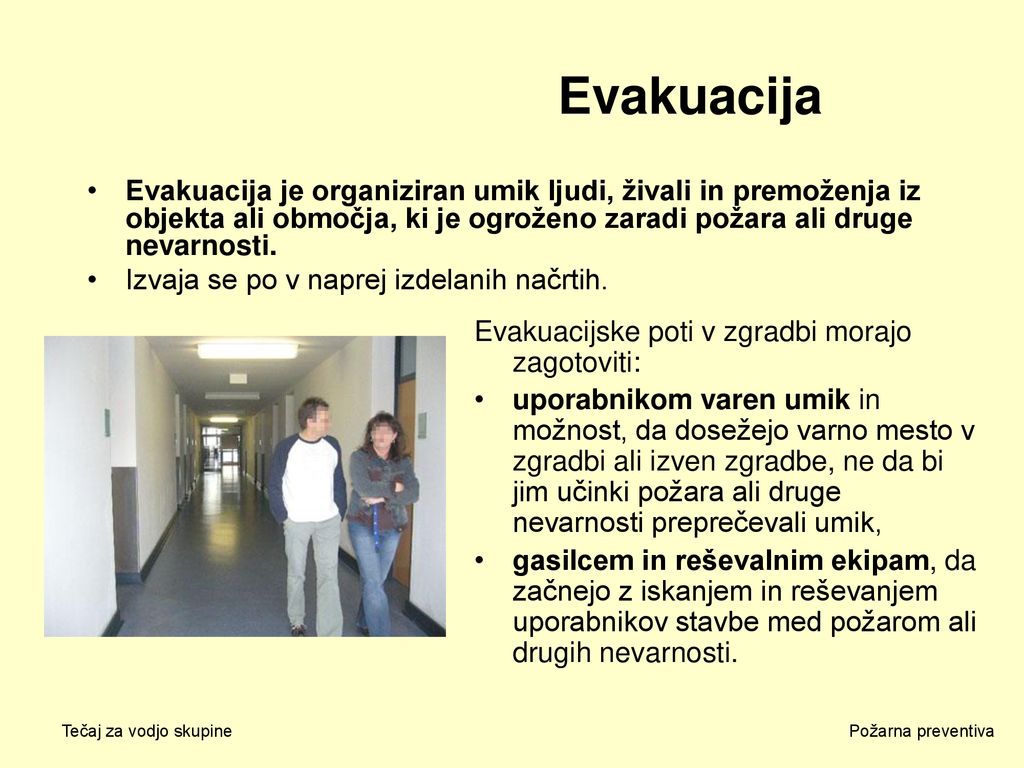

41 Evakuacija Evakuacija je organiziran umik ljudi, živali in premoženja iz objekta ali območja, ki je ogroženo zaradi požara ali druge nevarnosti. Izvaja se po v naprej izdelanih načrtih. Evakuacijske poti v zgradbi morajo zagotoviti: uporabnikom varen umik in možnost, da dosežejo varno mesto v zgradbi ali izven zgradbe, ne da bi jim učinki požara ali druge nevarnosti preprečevali umik, gasilcem in reševalnim ekipam, da začnejo z iskanjem in reševanjem uporabnikov stavbe med požarom ali drugih nevarnosti. Tečaj za vodjo skupine Požarna preventiva

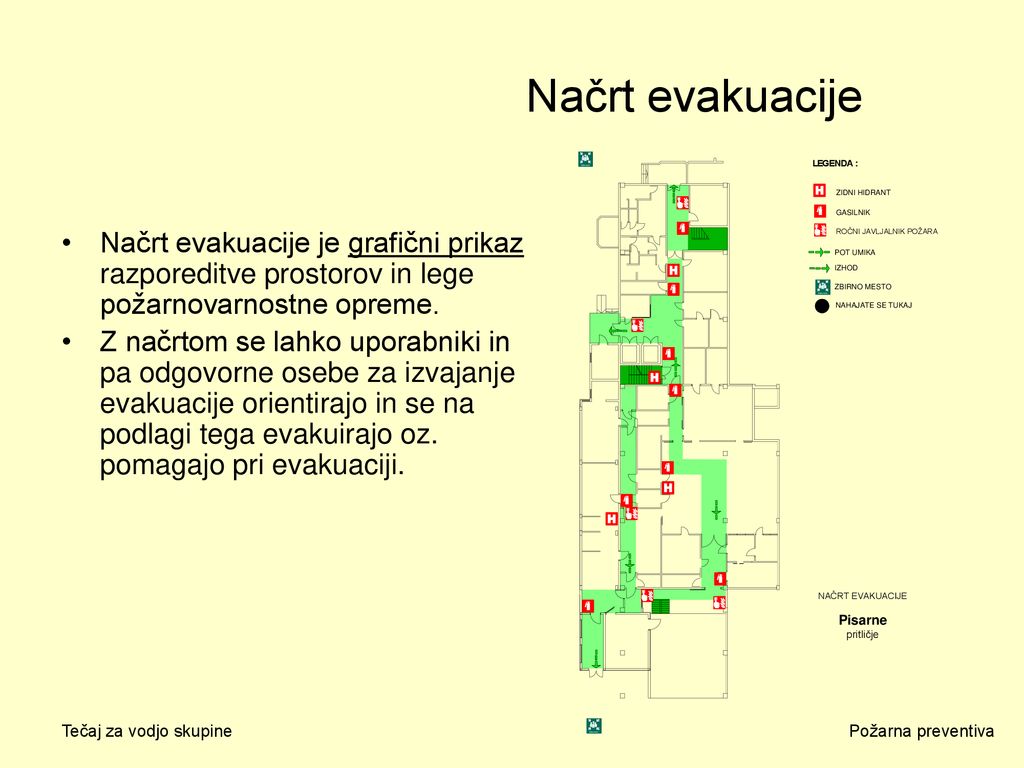

42 Načrt evakuacije Načrt evakuacije je grafični prikaz razporeditve prostorov in lege požarnovarnostne opreme. Z načrtom se lahko uporabniki in pa odgovorne osebe za izvajanje evakuacije orientirajo in se na podlagi tega evakuirajo oz. pomagajo pri evakuaciji. Tečaj za vodjo skupine Požarna preventiva

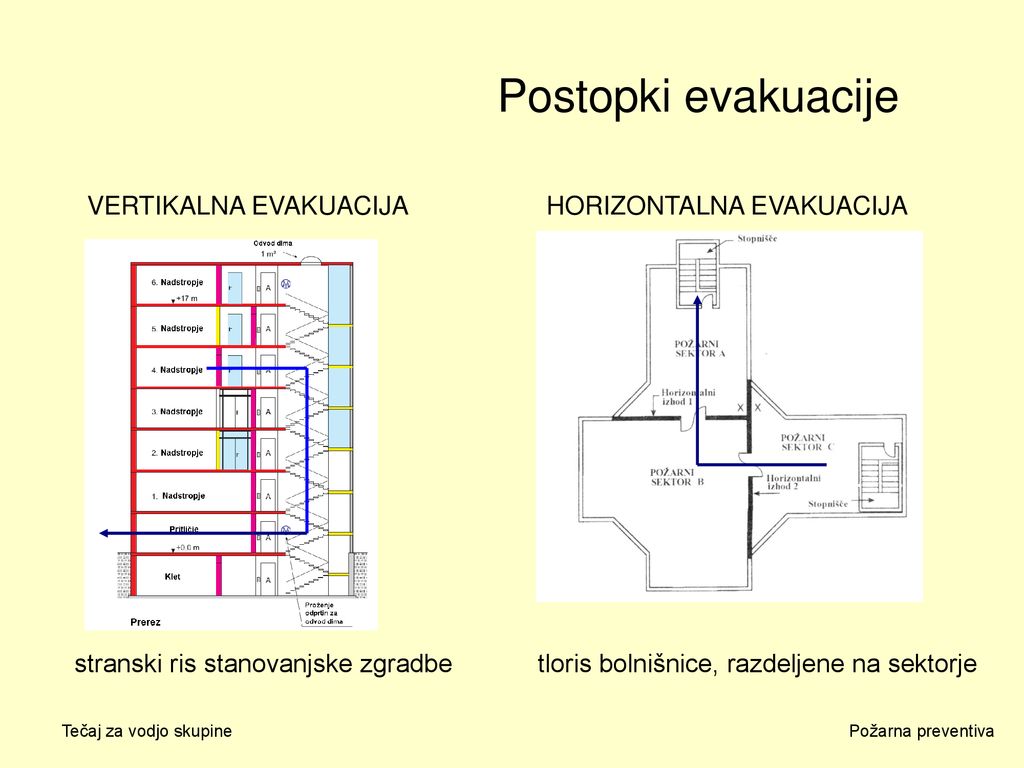

43 Postopki evakuacije VERTIKALNA EVAKUACIJA HORIZONTALNA EVAKUACIJA
stranski ris stanovanjske zgradbe tloris bolnišnice, razdeljene na sektorje Tečaj za vodjo skupine Požarna preventiva

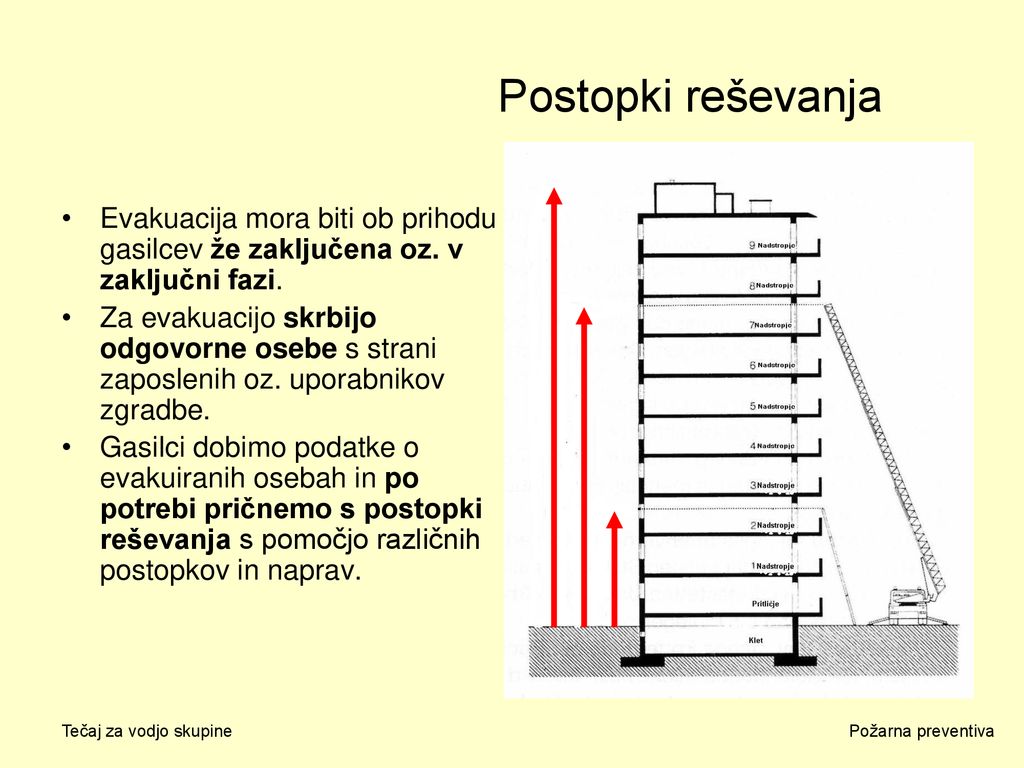

44 Postopki reševanja Evakuacija mora biti ob prihodu gasilcev že zaključena oz. v zaključni fazi. Za evakuacijo skrbijo odgovorne osebe s strani zaposlenih oz. uporabnikov zgradbe. Gasilci dobimo podatke o evakuiranih osebah in po potrebi pričnemo s postopki reševanja s pomočjo različnih postopkov in naprav. Tečaj za vodjo skupine Požarna preventiva

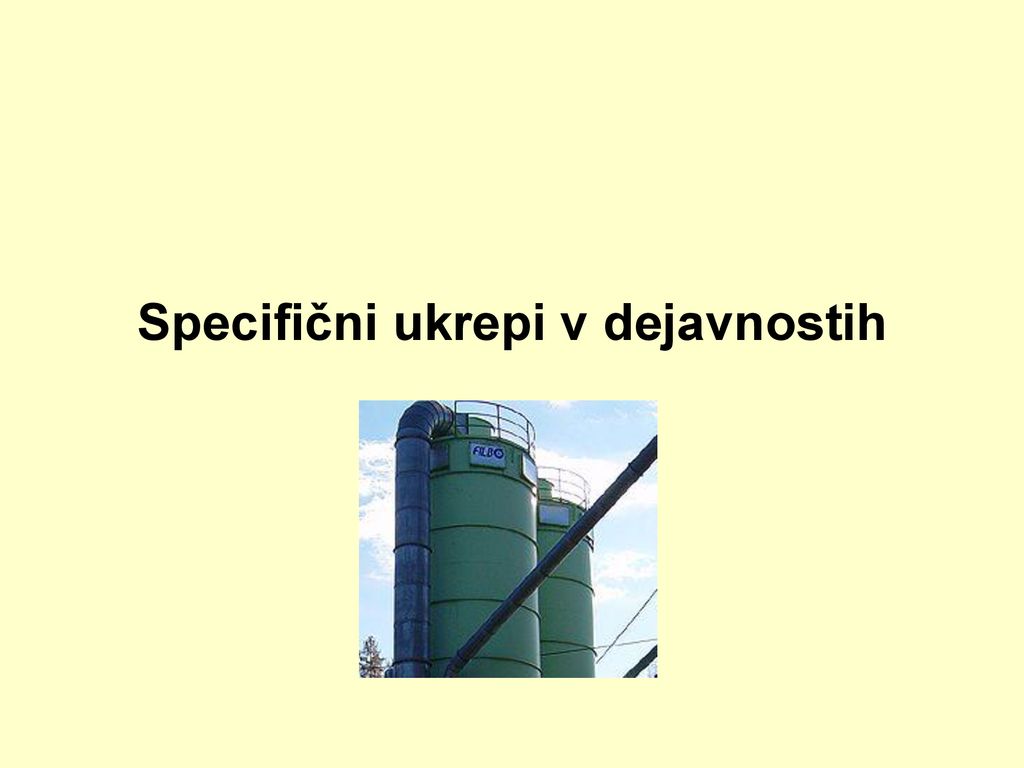

45 Specifični ukrepi v dejavnostih

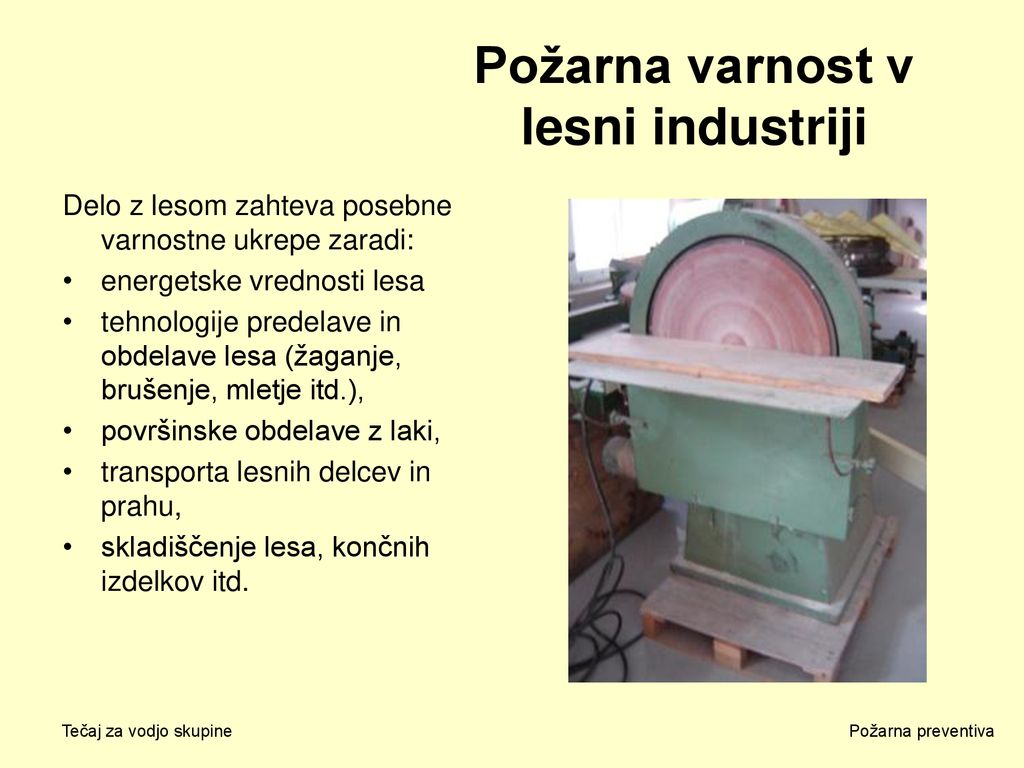

46 Požarna varnost v lesni industriji
Delo z lesom zahteva posebne varnostne ukrepe zaradi: energetske vrednosti lesa tehnologije predelave in obdelave lesa (žaganje, brušenje, mletje itd.), površinske obdelave z laki, transporta lesnih delcev in prahu, skladiščenje lesa, končnih izdelkov itd. Tečaj za vodjo skupine Požarna preventiva

47 Požarna varnost v lesni industriji
Možne nevarnosti in določeni ukrepi: vžig gorljivega materiala – ukrepi preprečevanja vstopa virov vžiga, ustreznost rezil; eksplozija lesnega prahu – ukrepi protieksplozijske zaščite (eksplozijske membrane); skladiščenje lesnih odpadkov, lokacije; skladiščenje izdelkov; oddušne eksplozijske odprtine; pnevmatski transportni sistem – najbolj pogosta lokacija gorenja, naprava za gašenje; nevarnosti pri brizganju barv in lakov – lakirnice in varnostni ukrepi. Tečaj za vodjo skupine Požarna preventiva

48 Požarna varnost v avtomobilskih delavnicah
če so večji prostori, mora biti razdeljeni na požarne sektorje (posebno ličarski del z lakirnimi kabinami),; posebno previdni moramo biti pri vročih delih (varjenje, gretje), predvsem pri varjenju rezervoarjev za gorivo – izpust goriva, napolnitev z vodo; potrebno je redno odstranjevanje ostankov goriva in maziva; mastne krpe hraniti v posebnih kovinskih posodah; vsi zaposleni morajo upoštevati varnostne predpise in požarni red, na razpolago pa mora biti dovolj primernega gasila (predvsem gasilniki); posebna previdnost pri delu z lahko vnetljivimi tekočinami (pranje,….), saj nastajajo Ex cone v neustreznih prostorih – zato obstajajo posebne priprave za pranje in razmaščevanje brez nastajanja vnetljivih hlapov; izvedeno javljanje požara – temperaturni javljalniki, saj je za dimne preveč motečih elementov izvajanje ščitenja gorljivih delov avtomobila z raznimi negorljivimi prti in zaščitnimi zasloni. Tečaj za vodjo skupine Požarna preventiva

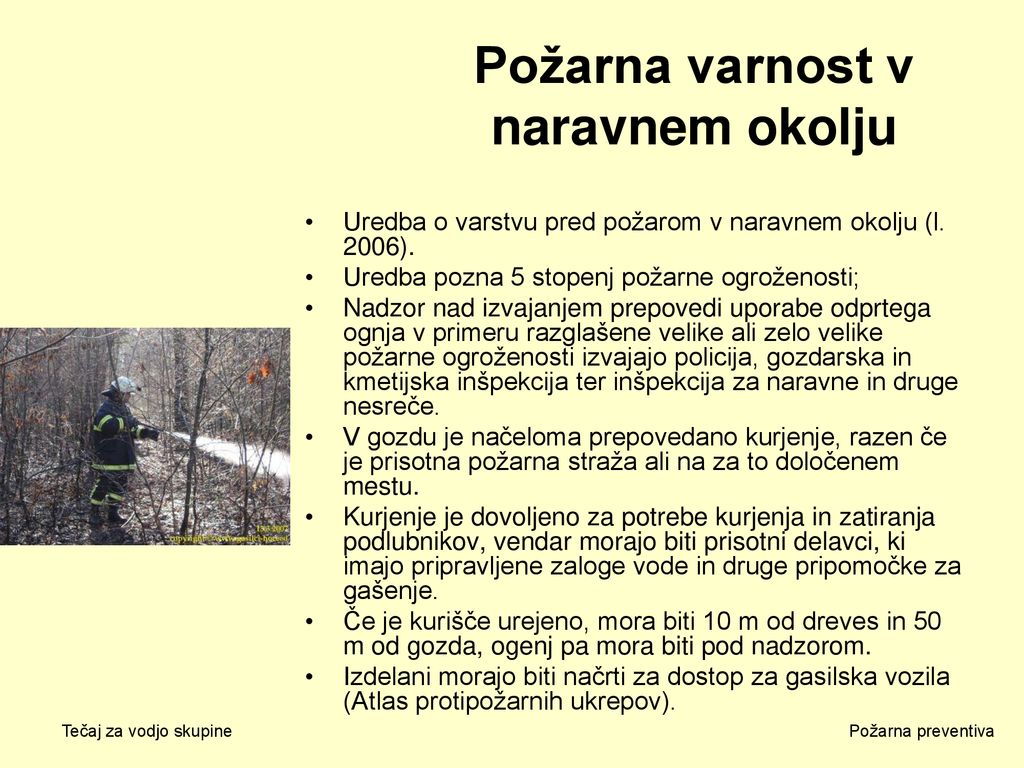

49 Požarna varnost v naravnem okolju
Uredba o varstvu pred požarom v naravnem okolju (l. 2006). Uredba pozna 5 stopenj požarne ogroženosti; Nadzor nad izvajanjem prepovedi uporabe odprtega ognja v primeru razglašene velike ali zelo velike požarne ogroženosti izvajajo policija, gozdarska in kmetijska inšpekcija ter inšpekcija za naravne in druge nesreče. V gozdu je načeloma prepovedano kurjenje, razen če je prisotna požarna straža ali na za to določenem mestu. Kurjenje je dovoljeno za potrebe kurjenja in zatiranja podlubnikov, vendar morajo biti prisotni delavci, ki imajo pripravljene zaloge vode in druge pripomočke za gašenje. Če je kurišče urejeno, mora biti 10 m od dreves in 50 m od gozda, ogenj pa mora biti pod nadzorom. Izdelani morajo biti načrti za dostop za gasilska vozila (Atlas protipožarnih ukrepov). Tečaj za vodjo skupine Požarna preventiva

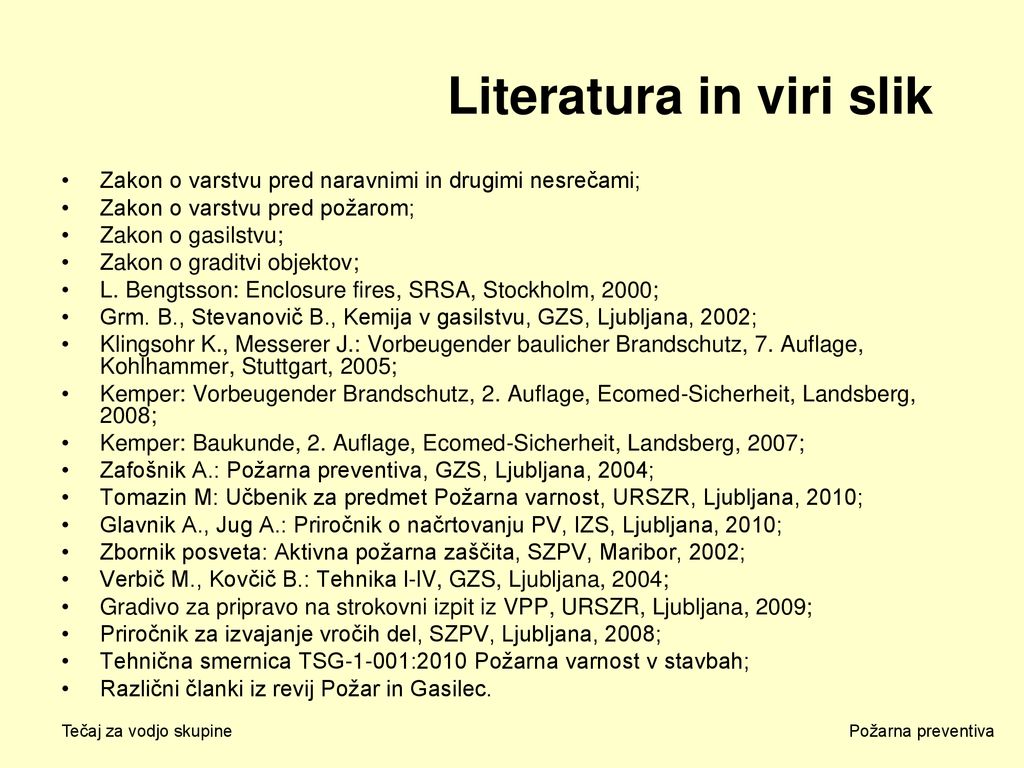

50 Literatura in viri slik
Zakon o varstvu pred naravnimi in drugimi nesrečami; Zakon o varstvu pred požarom; Zakon o gasilstvu; Zakon o graditvi objektov; L. Bengtsson: Enclosure fires, SRSA, Stockholm, 2000; Grm. B., Stevanovič B., Kemija v gasilstvu, GZS, Ljubljana, 2002; Klingsohr K., Messerer J.: Vorbeugender baulicher Brandschutz, 7. Auflage, Kohlhammer, Stuttgart, 2005; Kemper: Vorbeugender Brandschutz, 2. Auflage, Ecomed-Sicherheit, Landsberg, 2008; Kemper: Baukunde, 2. Auflage, Ecomed-Sicherheit, Landsberg, 2007; Zafošnik A.: Požarna preventiva, GZS, Ljubljana, 2004; Tomazin M: Učbenik za predmet Požarna varnost, URSZR, Ljubljana, 2010; Glavnik A., Jug A.: Priročnik o načrtovanju PV, IZS, Ljubljana, 2010; Zbornik posveta: Aktivna požarna zaščita, SZPV, Maribor, 2002; Verbič M., Kovčič B.: Tehnika l-lV, GZS, Ljubljana, 2004; Gradivo za pripravo na strokovni izpit iz VPP, URSZR, Ljubljana, 2009; Priročnik za izvajanje vročih del, SZPV, Ljubljana, 2008; Tehnična smernica TSG-1-001:2010 Požarna varnost v stavbah; Različni članki iz revij Požar in Gasilec. Tečaj za vodjo skupine Požarna preventiva
