1 SISTEM DE CANALIZARE FONOABSORBANT PENTRU CASE

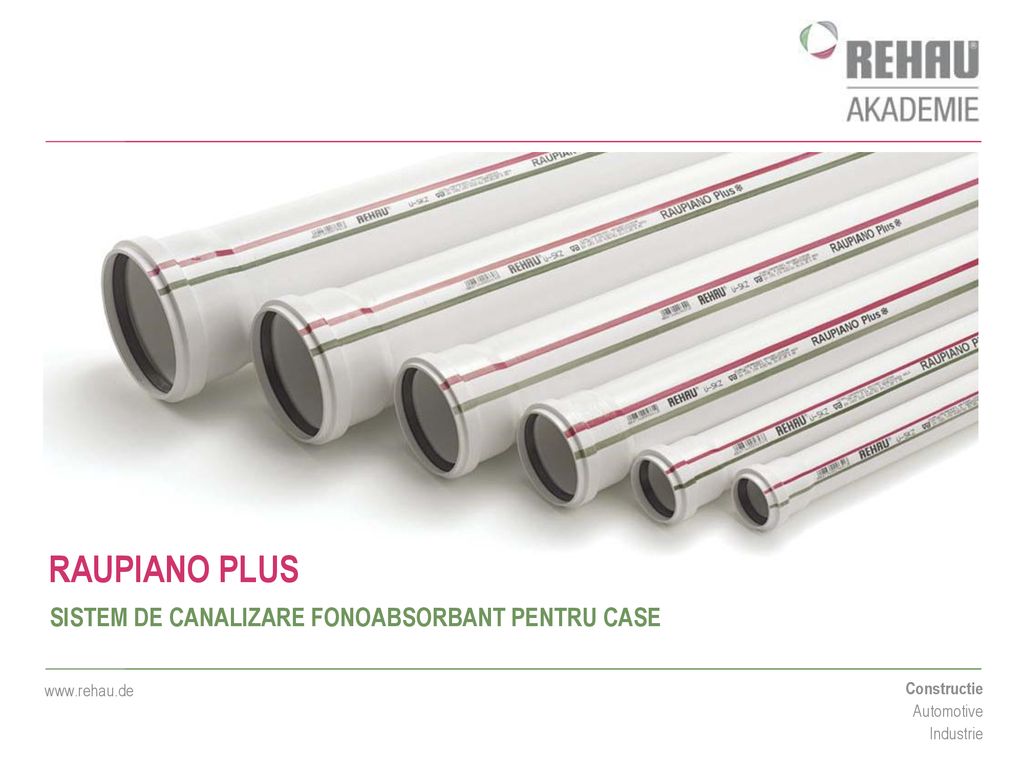

RAUPIANO PLUS SISTEM DE CANALIZARE FONOABSORBANT PENTRU CASE Constructie Automotive Industrie

2 CE II DERANJEAZA PE ROMANI LA ZONELE IN CARE LOCUIESC ?

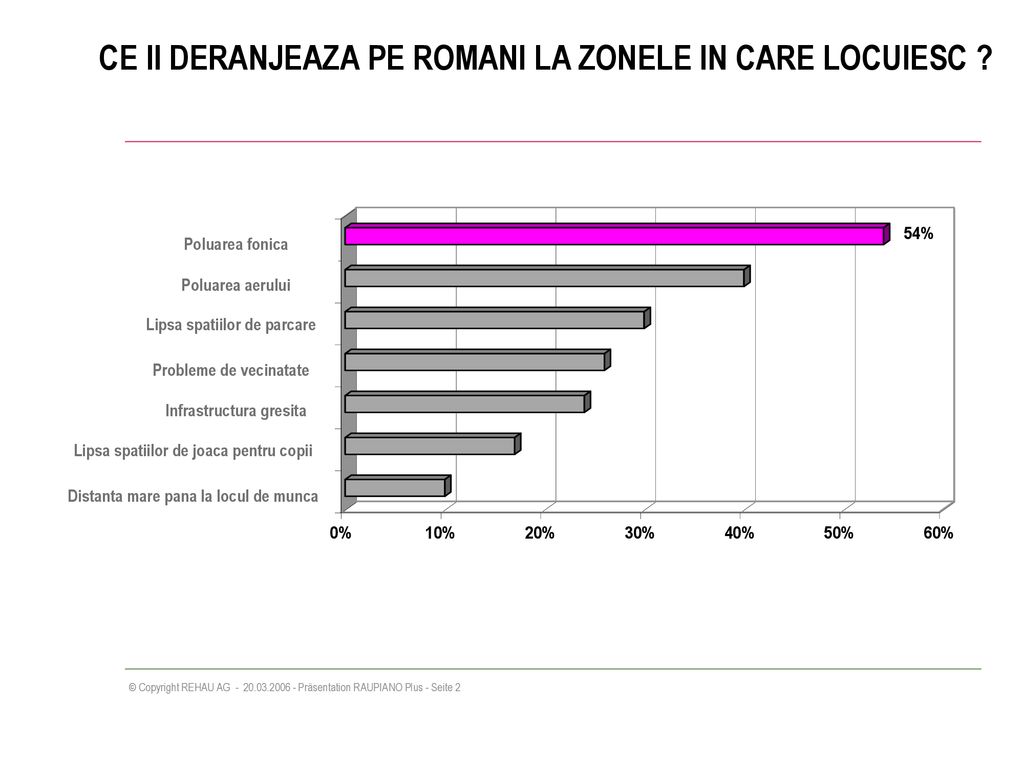

Poluarea fonica Poluarea aerului Lipsa spatiilor de parcare Probleme de vecinatate Infrastructura gresita Lipsa spatiilor de joaca pentru copii Distanta mare pana la locul de munca Ohne Text

3 Protectie impotriva incendiilor Spatii locuibile mai mari

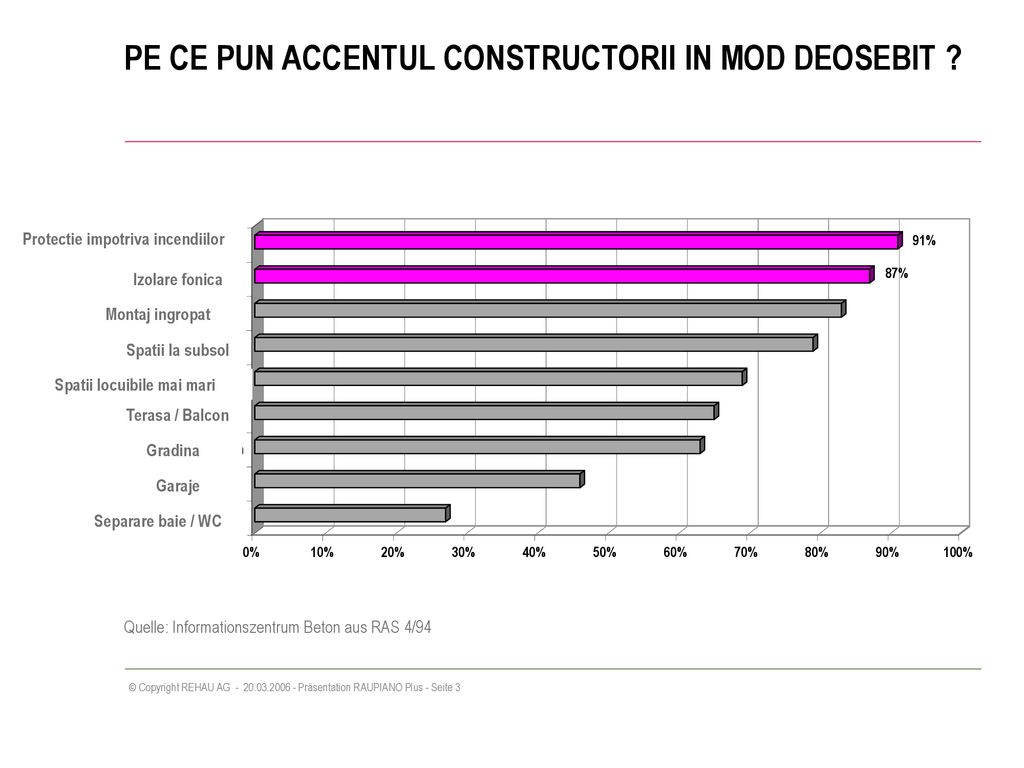

PE CE PUN ACCENTUL CONSTRUCTORII IN MOD DEOSEBIT ? Protectie impotriva incendiilor Izolare fonica Montaj ingropat Spatii la subsol Spatii locuibile mai mari Terasa / Balcon Gradina Garaje Separare baie / WC Quelle: Informationszentrum Beton aus RAS 4/94

4 NIVELE ACUSTICE Exemple
140 dB Limita de durere Reactoarele avioanelor 120 dB Concert -Pop 100 dB Ciocan cu aer comprimat Trafic auto mediu 80 dB 60 dB Conversatie 40 dB Locuinta Biblioteca Sub 40 dB(A) corespund 3 dB(A) in plus, deja unei dublari de intensitate a zgomotului! 20 dB Dormitor 0 dB Limita auz

5 INCOTRO SI CUM SE POATE EXTINDE ZGOMOTUL?
BAIE Locuinta proprie Wir betrachten ein Beispielhaus. Im ersten Stock und im Erdgeschoß sind jeweils eigene getrennte Wohneinheiten. Die Bäder befinden sich übereinander, neben dem Bad befindet sich beispielsweise jeweils das Wohnzimmer. Annahme: Im oberen Bad entsteht ein Geräusch. Klick Beispielsweise läuft die Badewanne aus. Frage stellen und sofort weiterklicken, also keine Zeit für eine Antwortvermutung lassen. Darf sich der Lärm ins Wohnzimmer ausbreiten? Frage beantworten lassen. Die Norm sieht für den eigenen Wohnbereich keine Begrenzung vor. Schutzbedürftige Räume sind Wohnzimmer, Schlafzimmer, Kinderzimmer, aber auch Schulungsräume. Lediglich in diesem Bereich darf der Lärmpegel 30/35 dB nicht überschreiten. 30 dB(A) Locuinta straina Spatiu ce nu necesita izolare BAIE

6 IZOLARE FONICA DEFECTUOASA
 Cumparatorii unei case multiplex nu trebuie sa se resemneze cu faptul ca din cauza unei izolatii fonice defectuoase aud fiecare pas in casa vecina. Intr-un astfel de caz, constructorul trebuie sa efectueze lucrari de corectare. Acesta nu se poate justifica, motivand ca o izolare fonica executata ulterior ar fi prea scumpa, au decis judecatorii din Oberlandesgericht Hamm (21 U 24/00). Caz: O familie a devenit mandrul proprietar al unei case intacte noi. La scurt timp dupa mutare au aparut reclamatii: Deoarece asa numitele poduri de izolare fonica au fost instalate defectuos, acestia auzeau toate sunetele din casa vecina. Cand cumparatorii au cerut ajutor, constructorul a refuzat. In raport cu pretul de cumparare, izolarea fonica ulterioara ar fi prea scumpa. Inadmisibil, au decis judecatorii. Poluarea fonica este un impediment important important in cursul calitativ al vietii. Acest fapt justifica si necesitatea unor costuri mai ridicate de corectare. Quelle: Wirtschaftswoche I Nr. 4 I

7 VDI-DIRECTIVA 4100 CERINTE DE IZOLARE FONICA

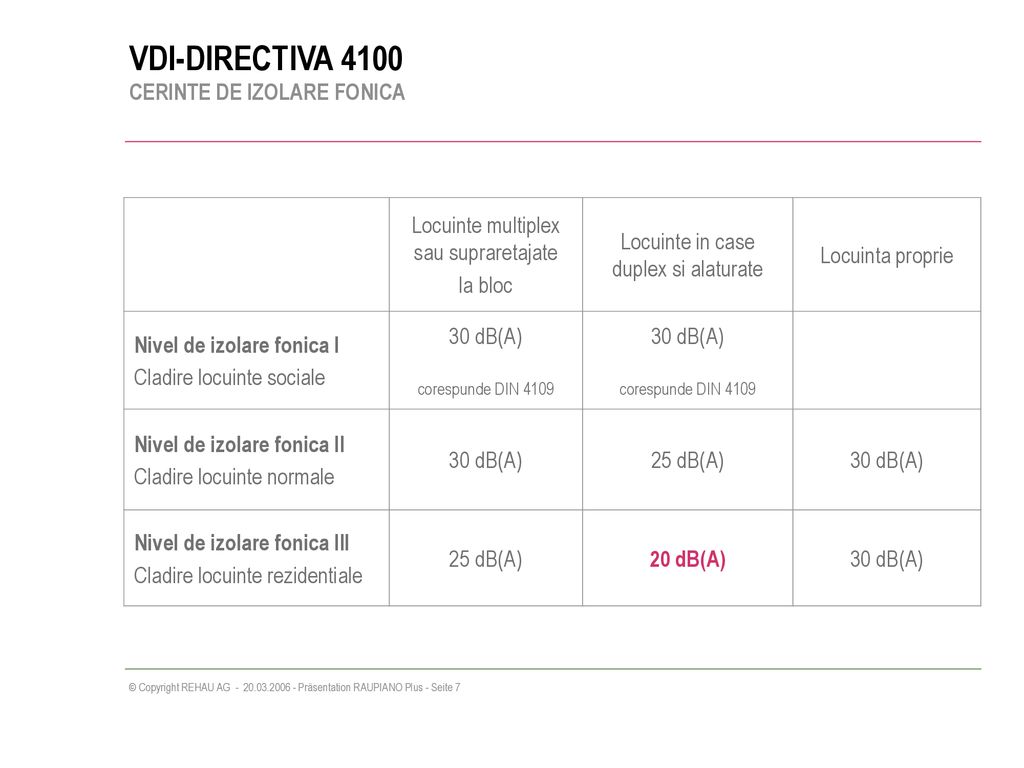

Locuinte multiplex sau supraretajate la bloc Locuinte in case duplex si alaturate Locuinta proprie Nivel de izolare fonica I Cladire locuinte sociale 30 dB(A) corespunde DIN 4109 Nivel de izolare fonica II Cladire locuinte normale 25 dB(A) Nivel de izolare fonica III Cladire locuinte rezidentiale 20 dB(A) Auf die 20 dB(A) hinweisen, betonen, daß dieser Wert ausgesprochen streng ist und auch in der Fachwelt nicht unumstritten ist.

8 Zgomot propagat prin aer

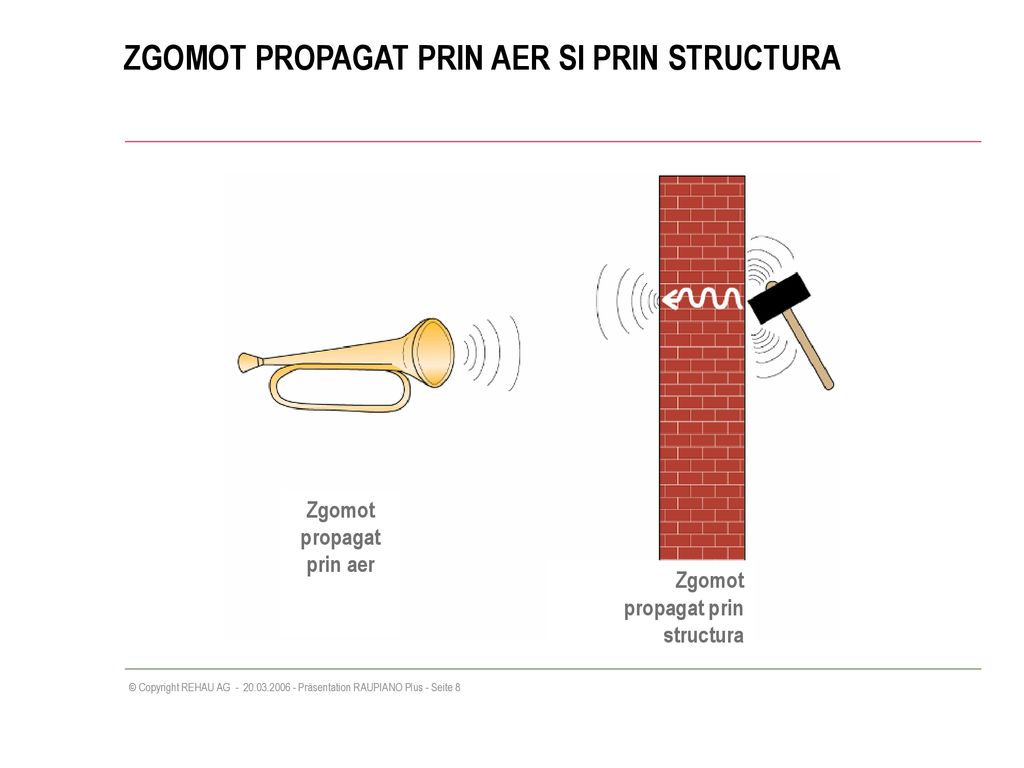

ZGOMOT PROPAGAT PRIN AER SI PRIN STRUCTURA Zgomot propagat prin aer Kein Text Zgomot propagat prin structura

9 PROPAGAREA SUNETULUI IN SISTEMELE DE CANALIZARE

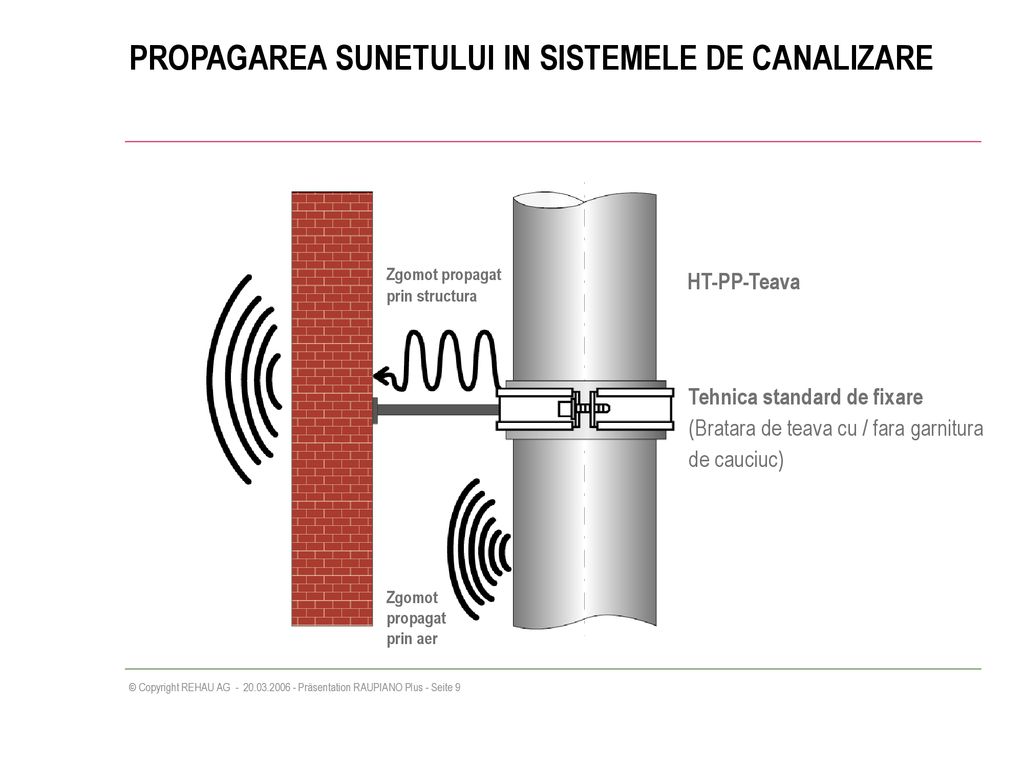

Zgomot propagat prin structura HT-PP-Teava Tehnica standard de fixare (Bratara de teava cu / fara garnitura de cauciuc) Bei jedem Abwassersystem entsteht lästiger Schall. Vor und hinter der Wand.Die Fliesgeräusche des Wassers verursachen den Luftschall, der sich durch die Rohrwand über die Befestigung auf die Wand überträgt,und in gewissem Umfang auch durch die Wand hindurchgeht (Körperschall). Besonders betroffen sind Ablaufanschlüsse und Richtungsänderungen. Zgomot propagat prin aer

10 CUM FUNCTIONEAZA RAUPIANO PLUS?

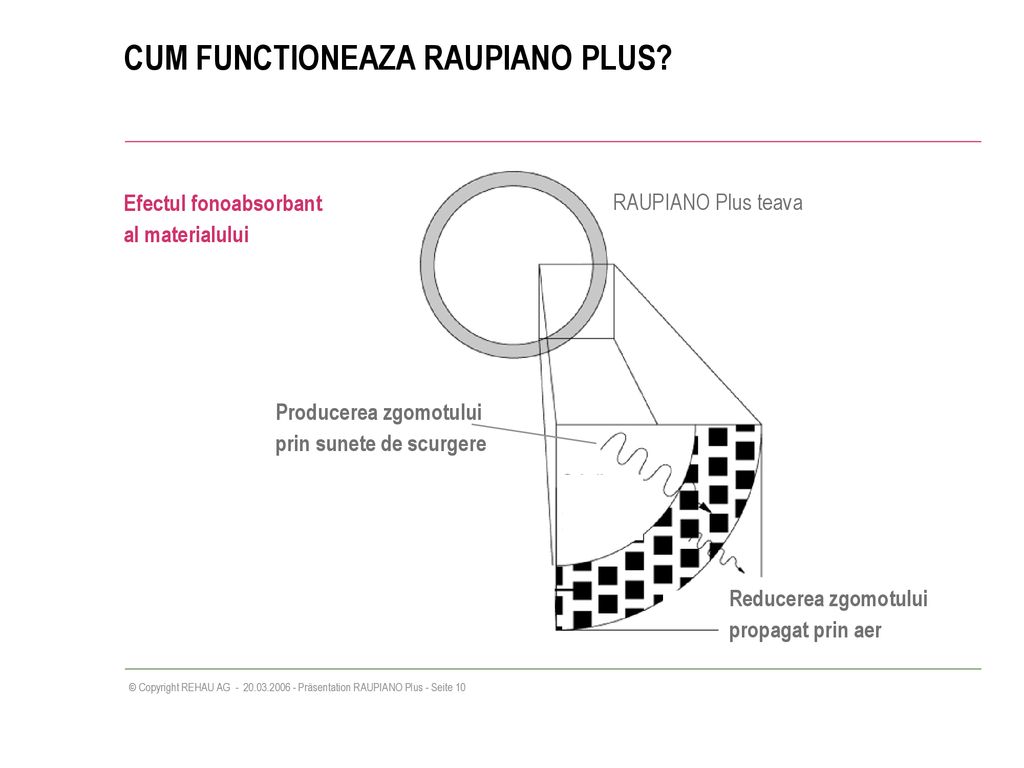

Efectul fonoabsorbant al materialului RAUPIANO Plus teava Producerea zgomotului prin sunete de scurgere Das REHAU-Schalldämmsystem RAUPIANO unterscheidet sich von Wettbewerbssystemen. Klick Obwohl das RAUPIANO-Rohr genau dieselben Abmessungen wie ein HT-Rohr hat, ist es schwerer. Dies resultiert aus der Befüllung des Polypropylen-Basismaterials mit einem zusätzlichen Werkstoff mit hoher Dichte. So wird nicht nur eine Reflektierung des Schalls erreicht (bitte erinnern Sie sich an den vorhin gesehenen Fall: Beschallung einer sehr schweren Wand), sondern auch eine Dämmung, in dem Werkstoff Schall schluckt. Der Luftschall ist dadurch gegenüber dem HT-Rohr deutlich reduziert. Reducerea zgomotului propagat prin aer

11 CUM FUNCTIONEAZA RAUPIANO PLUS?

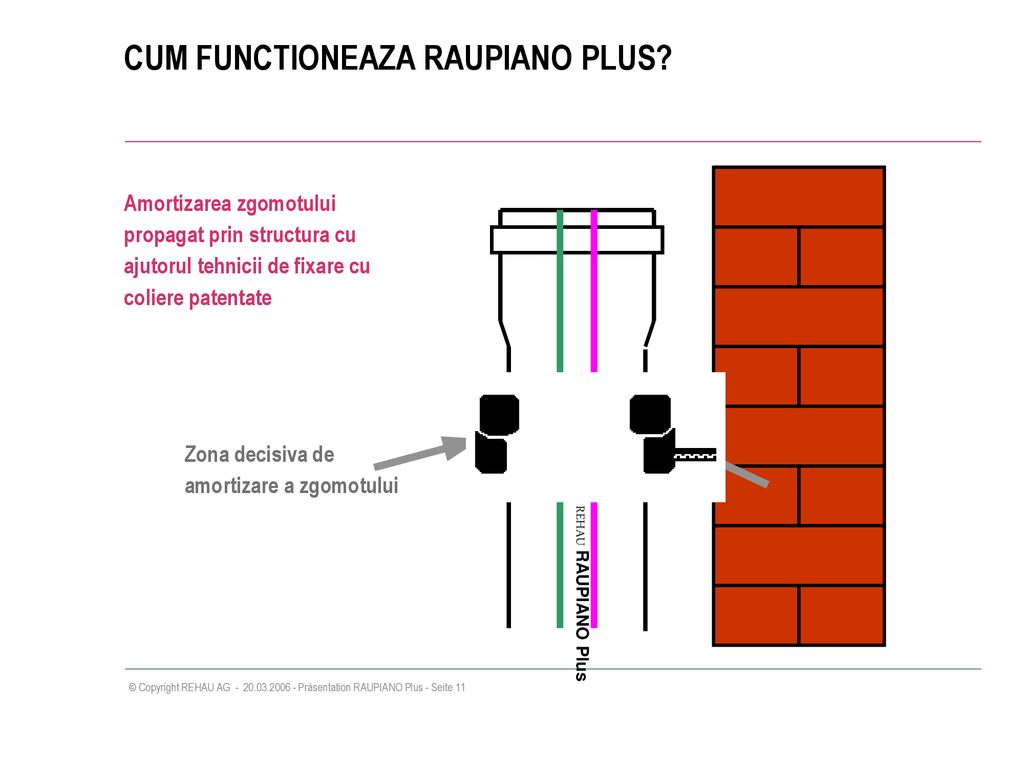

Amortizarea zgomotului propagat prin structura cu ajutorul tehnicii de fixare cu coliere patentate Zona decisiva de amortizare a zgomotului Wie kann der Körperschallübertragung begegnet werden? RAUPIANO hat, wie jedes andere System auch, am Rohr eine Schelle mit Gummieinlage. Klick Allerdings ist diese Schelle nicht mit der Installationswand verbunden. (Fixierschelle) Eine zweite Schelle stützt dieses Fixierschelle.(Achtung:Gelber Abstandshalter!) Die zweite Schelle ist an der Wand verbunden, liegt aber nicht kraftschlüssig um das Rohr. Der Schall muß durch die schallschluckende Wand des Rohres (Geräuschminderung), dann durch die Gummieinlage der Schelle (Gummi ist weich, Geräuschminderung) und dann von Gummi zu Gummi (Geräuschminderung) auf die Stützschelle und kann erst dann über die Schelle in die Installationswand. Dadurch ergibt sich gerade hier eine enorme Schallreduzierung. (Erklärung mit Hilfe der Schauwand) Da die von REHAU gemessenen Schallwerte sehr gut sind, haben wir uns entschlossen das System neutral testen zu lassen. REHAU RAUPIANO Plus

12 Tehnica de fixare cu coliere patentate

13 AMORTIZAREA ZGOMOTULUI CU RAUPIANO PLUS

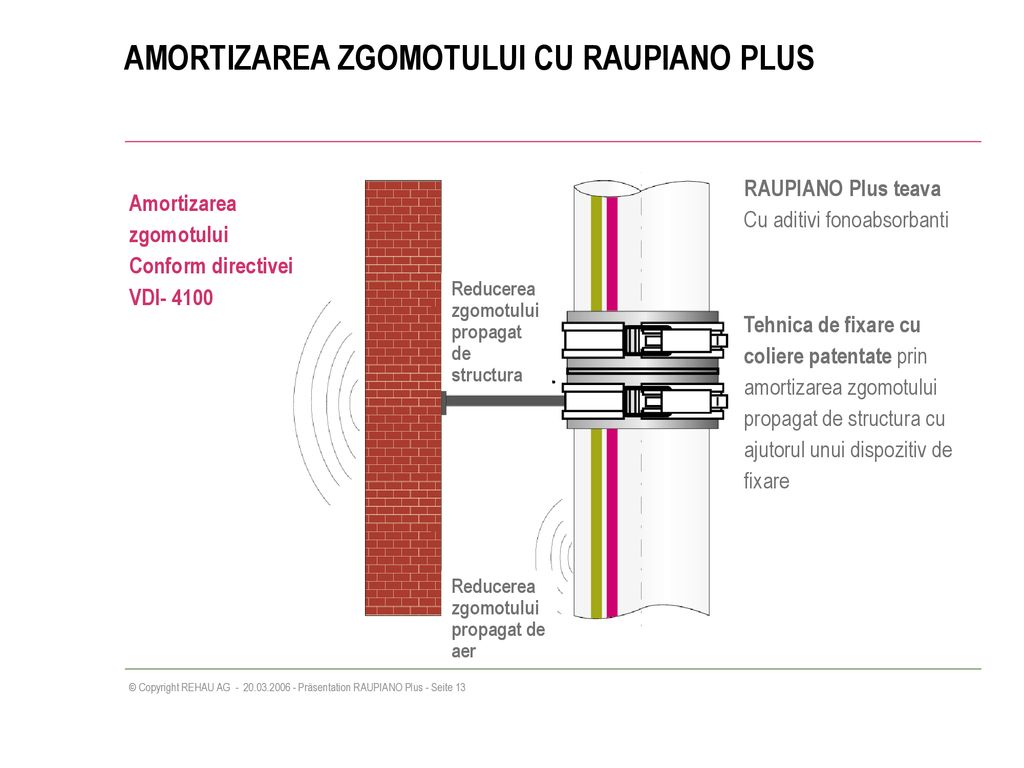

RAUPIANO Plus teava Cu aditivi fonoabsorbanti Amortizarea zgomotului Conform directivei VDI- 4100 Reducerea zgomotului propagat de structura Tehnica de fixare cu coliere patentate prin amortizarea zgomotului propagat de structura cu ajutorul unui dispozitiv de fixare Bei jedem Abwassersystem entsteht lästiger Schall. Vor und hinter der Wand.Die Fliesgeräusche des Wassers verursachen den Luftschall, der sich durch die Rohrwand über die Befestigung auf die Wand überträgt,und in gewissem Umfang auch durch die Wand hindurchgeht (Körperschall). Besonders betroffen sind Ablaufanschlüsse und Richtungsänderungen. Reducerea zgomotului propagat de aer

14 Rezultatele masuratorii in spatele peretelui

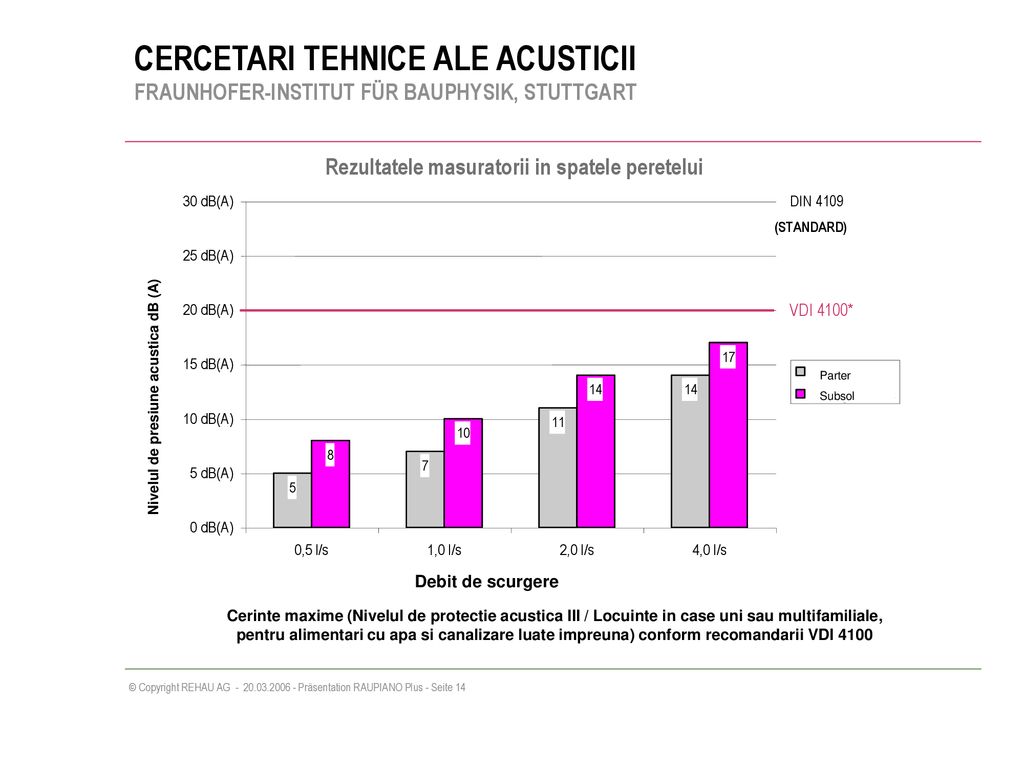

CERCETARI TEHNICE ALE ACUSTICII FRAUNHOFER-INSTITUT FÜR BAUPHYSIK, STUTTGART Rezultatele masuratorii in spatele peretelui VDI 4100* (STANDARD) Nivelul de presiune acustica dB (A) Parter Subsol Es ergeben sich hinter der Installationswand, die ein Minimalgewicht von 220 kg pro m² hat, folgende Geräuschpegel. Selbst im Extremfall eines maximalen Durchflusses von 4 l/s (=100DN) wird die sehr harte Geräuschgrenze der VDI-Richtlinie von 20 dB nicht erreicht. Dieser Wert ist übrigens der härteste Schallschutzwert, den es in Europa gibt. Er ist weder in einer Norm, noch in irgendeinem Rechtsurteil vorgeschrieben. Nutzen: Komfort! Debit de scurgere Cerinte maxime (Nivelul de protectie acustica III / Locuinte in case uni sau multifamiliale, pentru alimentari cu apa si canalizare luate impreuna) conform recomandarii VDI 4100

15 Debitul de apa menajera 4 l/s Nivelul de presiune acustica dB (A)

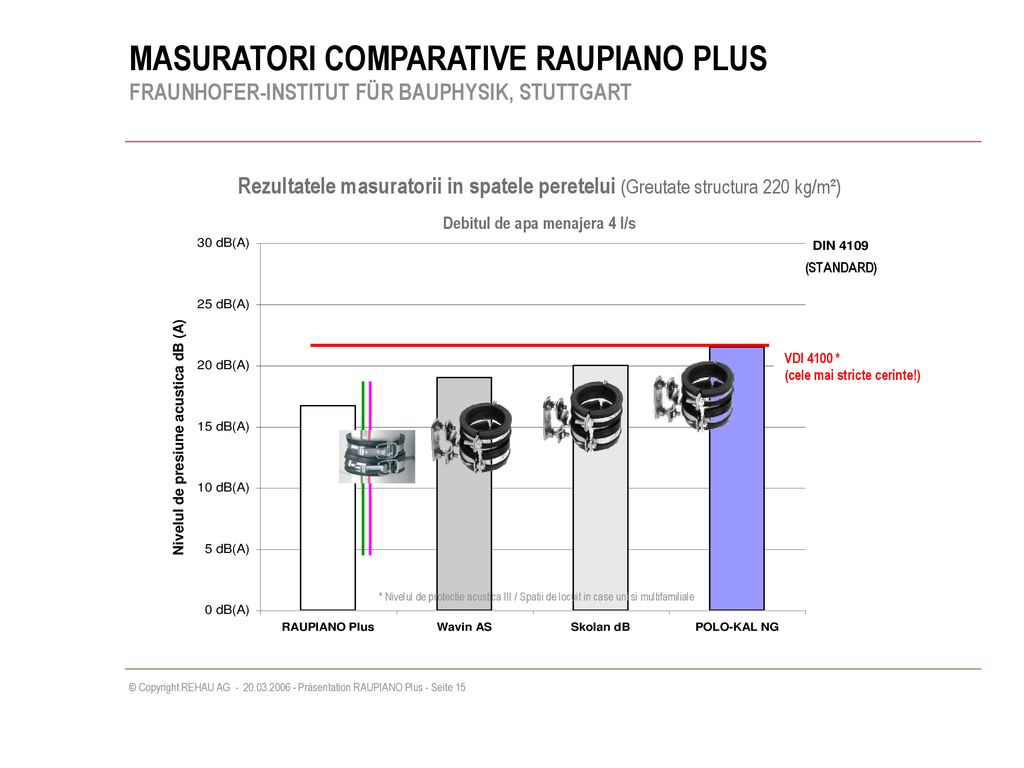

MASURATORI COMPARATIVE RAUPIANO PLUS FRAUNHOFER-INSTITUT FÜR BAUPHYSIK, STUTTGART Rezultatele masuratorii in spatele peretelui (Greutate structura 220 kg/m²) Debitul de apa menajera 4 l/s (STANDARD) Nivelul de presiune acustica dB (A) VDI 4100 * (cele mai stricte cerinte!) * Nivelul de protectie acustica III / Spatii de locuit in case uni si multifamiliale

16 INSTALAREA UNEI CONDUCTE DESCENDENTE

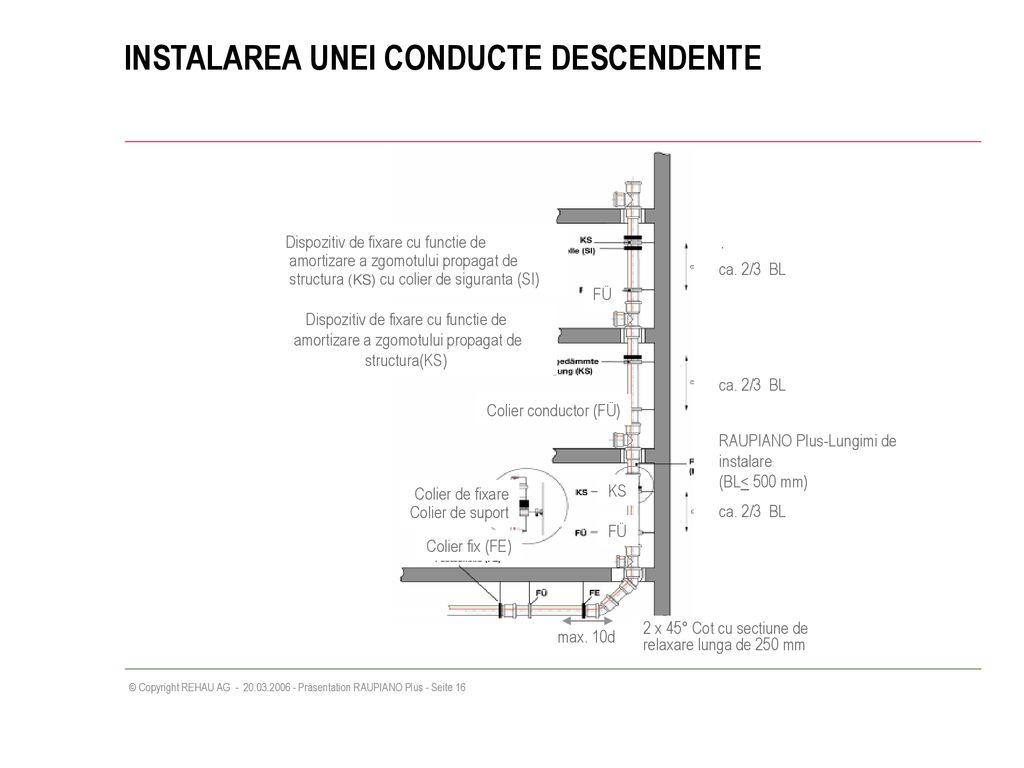

Dispozitiv de fixare cu functie de amortizare a zgomotului propagat de structura (KS) cu colier de siguranta (SI) . ca. 2/3 BL FÜ Dispozitiv de fixare cu functie de amortizare a zgomotului propagat de structura(KS) ca. 2/3 BL . Colier conductor (FÜ) RAUPIANO Plus-Lungimi de instalare (BL< 500 mm) Colier de fixare Colier de suport KS ca. 2/3 BL FÜ Ohne Text Colier fix (FE) max. 10d 2 x 45° Cot cu sectiune de relaxare lunga de 250 mm

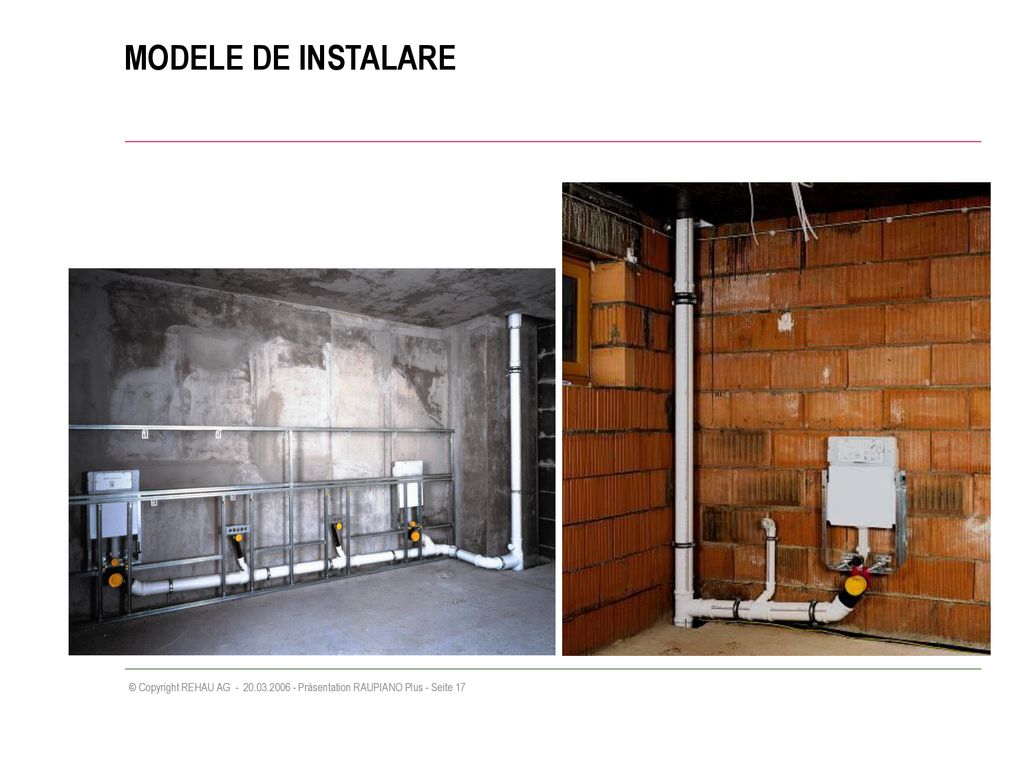

17 MODELE DE INSTALARE Ohne Text.

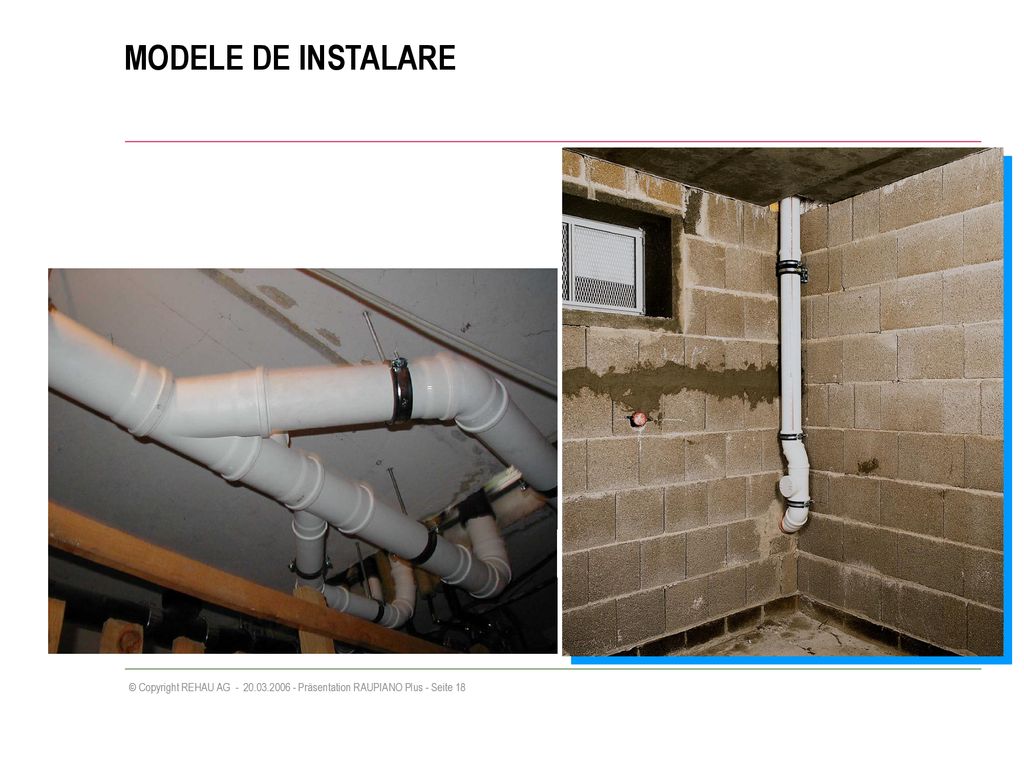

18 MODELE DE INSTALARE Ohne Text.

19 DEFECTE TIPICE DE MONTAJ

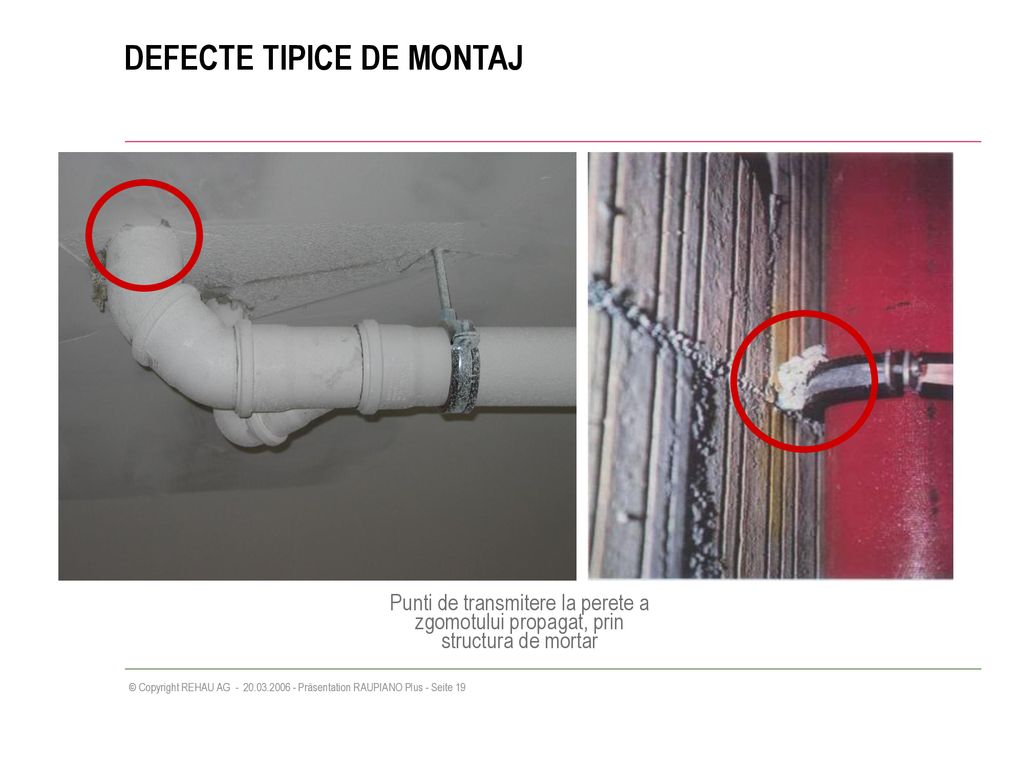

Punti de transmitere la perete a zgomotului propagat, prin structura de mortar

20 DEFECTE TIPICE DE MONTAJ

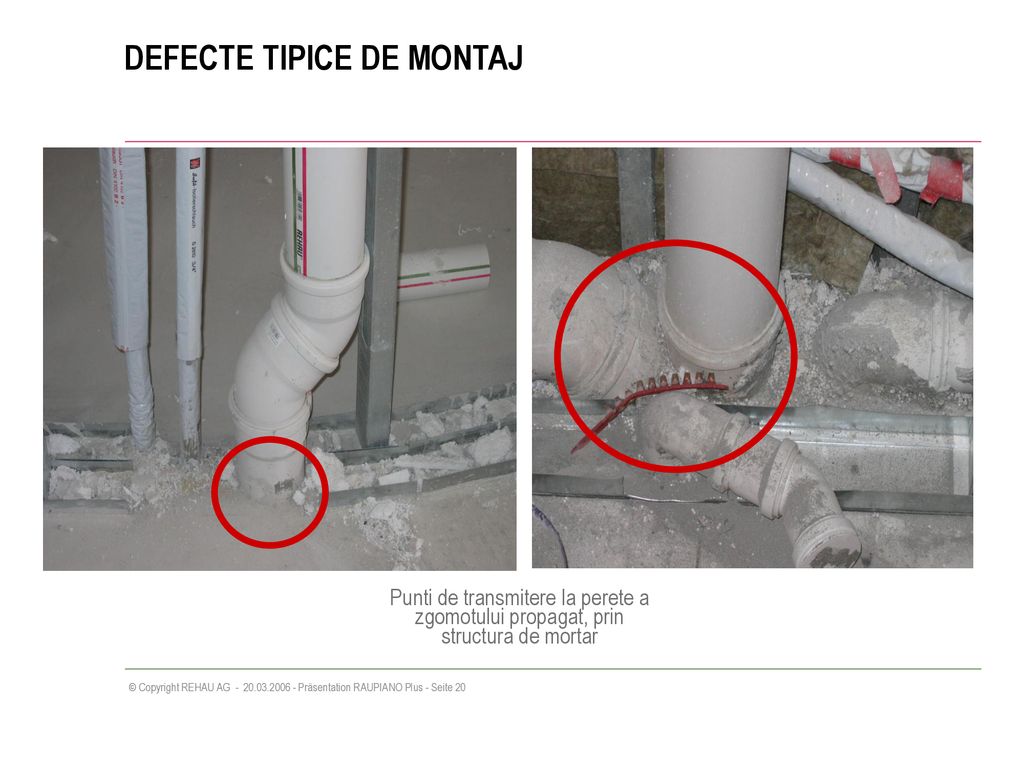

Punti de transmitere la perete a zgomotului propagat, prin structura de mortar

21 RAUPIANO PLUS SISTEM COMPLET DE TEVI, PIESE SPECIALE SI ACCESORII

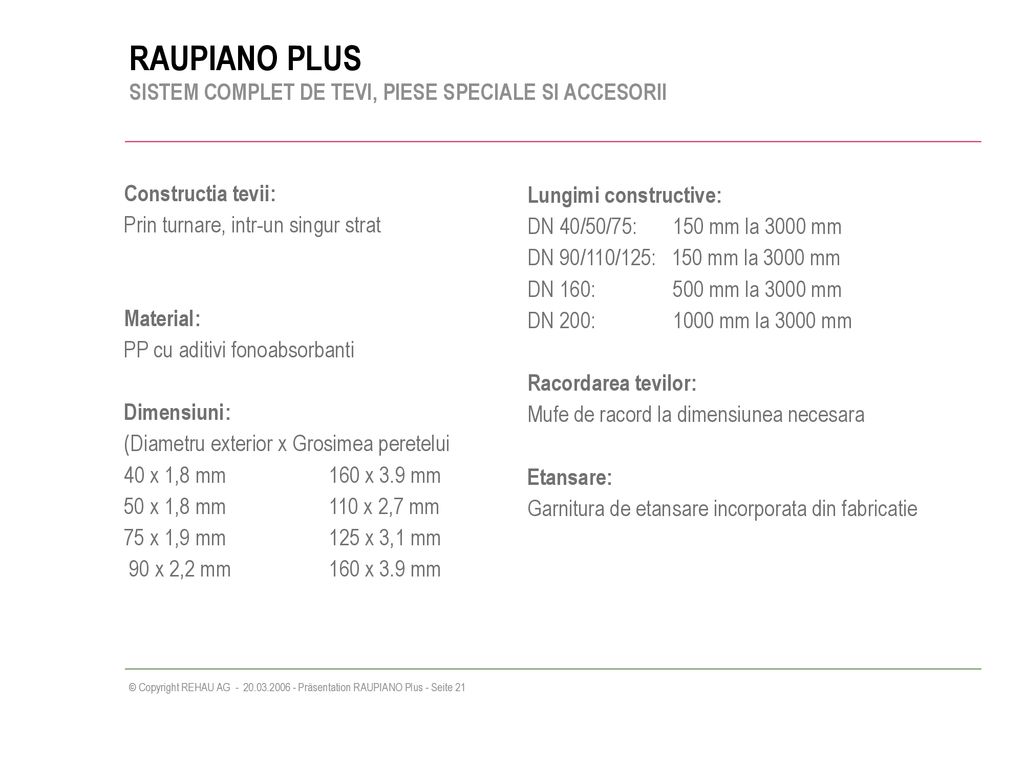

Constructia tevii: Prin turnare, intr-un singur strat Material: PP cu aditivi fonoabsorbanti Dimensiuni: (Diametru exterior x Grosimea peretelui 40 x 1,8 mm x 3.9 mm 50 x 1,8 mm 110 x 2,7 mm 75 x 1,9 mm 125 x 3,1 mm 90 x 2,2 mm 160 x 3.9 mm Lungimi constructive: DN 40/50/75: mm la 3000 mm DN 90/110/125: mm la 3000 mm DN 160: mm la 3000 mm DN 200: mm la 3000 mm Racordarea tevilor: Mufe de racord la dimensiunea necesara Etansare: Garnitura de etansare incorporata din fabricatie

22 RAUPIANO PLUS 100% COMPATIBILITATE CU ALTE SISTEME
Diametrele de teava si grosimile de material ale tevilor RAUPIANO Plus sunt identice cu ale celorlalte sisteme PP-HT, pentru toata gama dimensionala Trecerea de la sistemul HT la KG se face fara piese speciale de trecere si fara a fi necesare alte modalitati de legatura Nu este influentat regimul de curgere hidraulica, datorita pastrarii constante a diametrului interior Avantaje:

23 DE CE ESTE IMPORTANTA PROTECTIA IMPOTRIVA INCENDIILOR
In fiecare luna in jur de 50 de oameni sfarsesc mortal in incendii, cele mai multe dintre acestea avand loc chiar intre proprii patru pereti. Consecintele anuale in Germania: ca. 600 decese cauzate de incendii, ca de raniti grav in incendii cu leziuni de durata lunga si peste un miliard de Euro de daune provocate de incendii in domeniul privat. Brandschutz ist nicht nur wichtig um Gebäude zu schützen. Vielmehr sollte uns die Rettung von Menschen und Tieren am Herzen liegen, denn das Leben ist im Gegensatz zu materiellen Schäden nicht ersetzbar. Jedes Jahr sterben in Deutschland ca. 500 Menschen in Folge eines Brandes. KLICK 80 % davon in Privatwohnungen. Interessant ist in diesem Zusammenhang die Tatsache, dass die meisten Opfer an Rauchvergiftungen sterben, und nicht wie vielleicht vermutet verbrennen. Diese Tatsache ist sehr wichtig, denn der Gesetzgeber beachtet dies explizit in den Verordnungstexten.

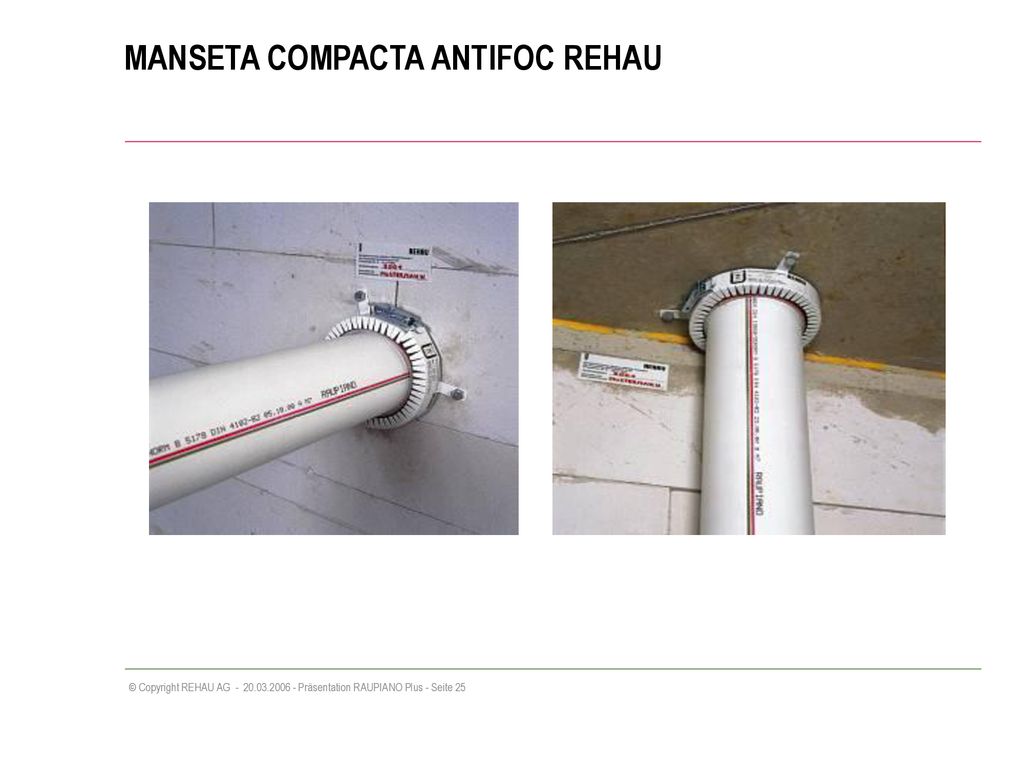

24 MANSETA COMPACTA ANTIFOC REHAU

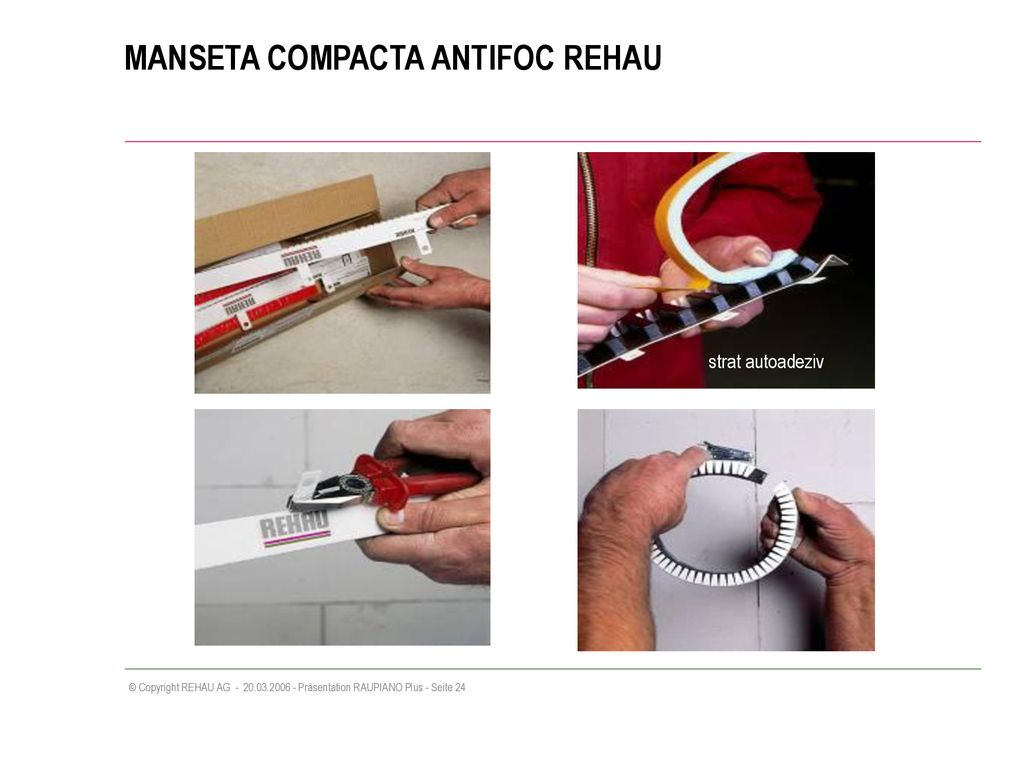

strat autoadeziv Selbstverständlich wird mit der Brandmanschette ein Schallent- kopplungsstreifen mitgeliefert. Dadurch wird eine lästige Geräusch- übertragung zur Wand vermieden. Neues Foto!!

25 MANSETA COMPACTA ANTIFOC REHAU

26 MANSETA COMPACTA ANTIFOC REHAU

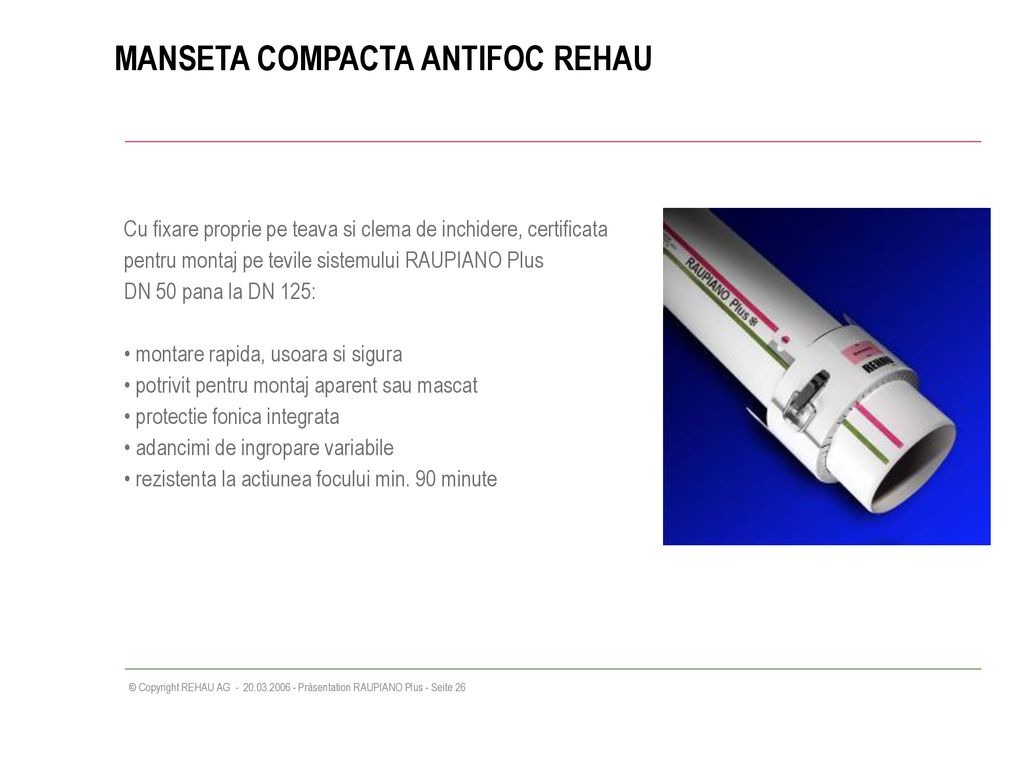

Cu fixare proprie pe teava si clema de inchidere, certificata pentru montaj pe tevile sistemului RAUPIANO Plus DN 50 pana la DN 125: montare rapida, usoara si sigura potrivit pentru montaj aparent sau mascat protectie fonica integrata adancimi de ingropare variabile rezistenta la actiunea focului min. 90 minute

27 CE SE INTAMPLA, IN TIMPUL UNUI INCENDIU …?

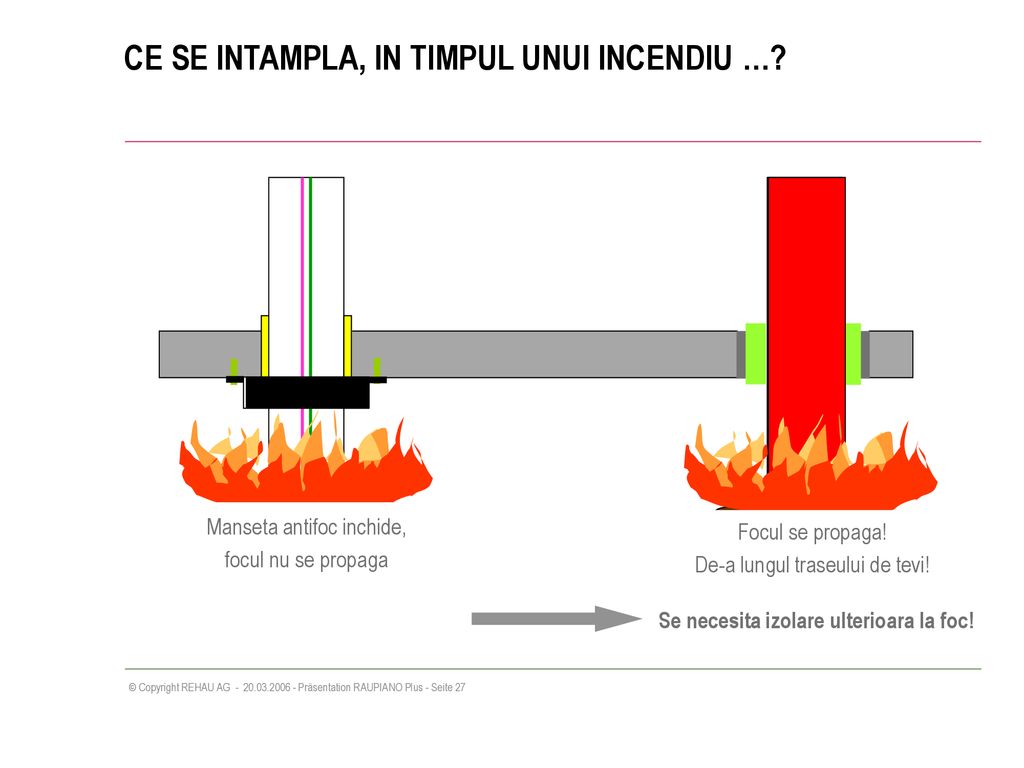

Manseta antifoc inchide, focul nu se propaga Focul se propaga! De-a lungul traseului de tevi! Se necesita izolare ulterioara la foc!
