1 Sprechfunkausbildung
- Endgerätekunde Tetra - Bezug: Leitfaden zur Sprechfunkausbildung Kapitel 4 Thema 4.1 Stand: 01/2018 Lernziel: Der Lehrgangsteilnehmer soll die Endgeräte des Digitalfunk BOS sicher bedienen können sowie die Voraussetzungen zum Betreiben einer Funkanlage nennen können.

2 Endgerätekunde Tetra – Übersicht der Funkgerätearten
Sprechfunkbetriebsstelle Handfunkgerät (HRT = Handheld Radio Terminal) Fahrzeugfunkgerät (MRT = Mobile Radio Terminal) Sonderlösung (z.b. MRT in Koffer) mobile Kurzen Überblick über die Funkgerätetypen und Funkgerätearten geben. Man unterscheidet weiterhin mobile und ortsfeste Sprechfunkbetriebsstellen. Allerdings ist im Digitalfunk auch jedes Handfunkgerät ein vollwertiges Funkgerät im Netz (und nicht mehr nur für den Einsatzstellenfunk geeignet – wie bisher im 2‑m‑Band). Weitere, bereits heute übliche und sich bewährte, Sonderlösungen wird es auch zukünftig geben, z. B. MRT in Koffer oder MRT als Tischgerät (z. B. für ELW 2, GW-IuK). Fest verbaute Funkgeräte FRT (Fixed Radio Terminal - grundsätzlich das gleiche Gerät wie MRT) befinden sich in Leitstellen, Feuer- und Rettungswachen und ähnlichen ortsfesten Führungsstellen. Die „Betrieblich-taktische Regelungen „npol“ im Digitalfunk der BOS in Hessen“ definieren unter anderem die zugelassenen Einbauorte von FRT. ortsfeste fest verbautes Funkgerät (FRT = Fixed Radio Terminal) Stand 01/2018

3 Faustmikrofonlautsprecher
Endgerätekunde Tetra – Gerätetypen im Digitalfunk (HRT) Faustmikrofonlautsprecher HRT Bei den HRT gibt es „Sonderlösungen“, z. B. HRT ohne Tastenfeld und ex-geschütztes Gerät. Bisher bekannte Zubehörteile wie Taschen, Kopfsprechgeschirr und Handmikrofone (auch Faustmikrofonlautsprecher genannt) sind ebenfalls in gewohnter Weise verfügbar. Die Endgeräte der nichtpolizeilichen BOS in Hessen müssen hinsichtlich der netzrelevanten Parameter, den Leistungsmerkmalen im DMO sowie denen des Fleetmappings (Gruppen) und den Vorgaben der Landesbetriebsstelle Digitalfunk entsprechen. (Konfigurationsvorgaben der LBD für „HRT“, „HRT für MRT“ und „MRT“ werden i.A. auch „Codeplug“ genannt). MTP850 FuG MTP850 EX MTP830 FuG Stand 01/2018

4 Endgerätekunde Tetra – Gerätetypen im Digitalfunk (MRT/FRT MTM800 FuG)
MTM800 FuG mit Standardbedienteil MRT Für das MRT / FRT sind Standardbedienteile sowie Bedienhandapparate verfügbar. Die Bedienung über die Bedienhandapparate erfolgt sinngemäß zum Standardbedienteil. Sofern Bedienhandapparate vorhanden sind, können die ebenfalls kurz vorgestellt werden. Die Endgeräte der nichtpolizeilichen BOS in Hessen müssen hinsichtlich der netzrelevanten Parameter, den Leistungsmerkmalen im DMO sowie denen des Fleetmappings (Gruppen) und den Vorgaben der Landesbetriebsstelle Digitalfunk entsprechen. (Konfigurationsvorgaben der LBD für „HRT“, „HRT für MRT“ und „MRT“ werden i.A. auch „Codeplug“ genannt). MTM800 FuG mit Bedienhandapparat Stand 01/2018

5 Beschreibung der Tasten:
Endgerätekunde Tetra – Bedienelemente HRT MTP850 FuG Beschreibung der Tasten: Taste / Schalter Funktion 1 Ein / Aus- / Beenden- / Ausgangsmodus 2 Sprechtaste (Push-to-talk, PTT) 3 Umschaltung Betriebsart TMO / DMO 4 Drehknopf für Lautstärkeregelung und Gruppenauswahl 5 Menütaste und Vierwege-Navigationstaste (Menütaste auch für Tastensperre) 6 Funktionstasten: Aktivierung der im Display angezeigten Tastenfunktionen wie „Option“ und „KW-Liste“ 7 Alphanumerische Tastatur mit * und # als Wahlblock und Texteingabe; * für Tastensperre 8 nicht belegt / ggf. Totmannfunktion belegt 9 Notruftaste 10 Tastensperre aufheben (mit 5) 11 Lautsprecherschalter/Aktivierung Ohrhörer 12 Umschaltung Audioprofil 4 1 9 3 2 8 5 6 7 10 11 12 Allgemeine Vorstellung Vorstellung (kurz!) des Gerätes mit: Lautsprecher, oberes und unteres Mikrofon, Hörkapsel, Zubehöranschluss und LED Vorstellung (kurz!) der Grundbedienelemente mit Angabe der Funktionen Hinweis auf Lautsprecherschalter (11): für einen Einzelruf oder Gruppenruf kann zwischen der Audioausgabe über den Lautsprecher oder über die Hörkapsel umgeschaltet werden.   Bei Verfügbarkeit von MTP850 Ex und MTP830 können diese Geräte ebenfalls kurz gezeigt / erläutert werden. Die Bezeichnungen sind sinngemäß anzuwenden. Stand 01/2018

6 Beschreibung der Funktionen:
Endgerätekunde Tetra – Bedienelemente HRT MTP850 FuG Beschreibung der Funktionen: Funktion Tasten/Schalter Ein / Aus 1 (gedrückt halten) Lautstärkeregelung 4 (drehen) Audioprofilauswahl 12 (gedrückt halten) Gruppenauswahl / -wechsel 4 (drücken & drehen) 6, 5 (Optionen, dann auswählen) Betriebsmodus ändern 3 (gedrückt halten) Gruppenruf durchführen 2 Einzelruf durchführen Service limitiert Menüwechsel 5, 6 (Aufruf Menü, dann auswählen) Notruf senden 9 (gedrückt halten) Status senden 7 (gedrückt halten) Mitteilung lesen Tastensperre 5, 10 4 1 9 3 2 8 5 6 7 10 11 12 Stand 01/2018

7 Beschreibung der Tasten:
Endgerätekunde Tetra – Bedienelemente HRT MTP830 FuG Beschreibung der Tasten: Taste / Schalter Funktion 1 Ein / Aus- / Beenden- / Ausgangsmodus 2 Sprechtaste (Push-to-talk, PTT) 3 Umschaltung Betriebsart TMO / DMO 4 Drehknopf für Lautstärkeregelung und Gruppenauswahl 5 Menütaste und Vierwege-Navigationstaste (Menütaste auch für Tastensperre) 6 Funktionstasten: Aktivierung der im Display angezeigten Tastenfunktionen wie „Option“ und „KW-Liste“ 7 nicht belegt / ggf. Totmannfunktion belegt 8 Notruftaste 9 Lautsprecherschalter/Aktivierung Ohrhörer 4 1 8 3 2 7 5 6 9 Allgemeine Vorstellung Vorstellung (kurz!) des Gerätes mit: Lautsprecher, oberes und unteres Mikrofon, Hörkapsel, Zubehöranschluss und LED Vorstellung (kurz!) der Grundbedienelemente mit Angabe der Funktionen Hinweis auf Lautsprecherschalter (9): für einen Einzelruf oder Gruppenruf kann zwischen der Audioausgabe über den Lautsprecher oder über die Hörkapsel umgeschaltet werden.   Stand 01/2018

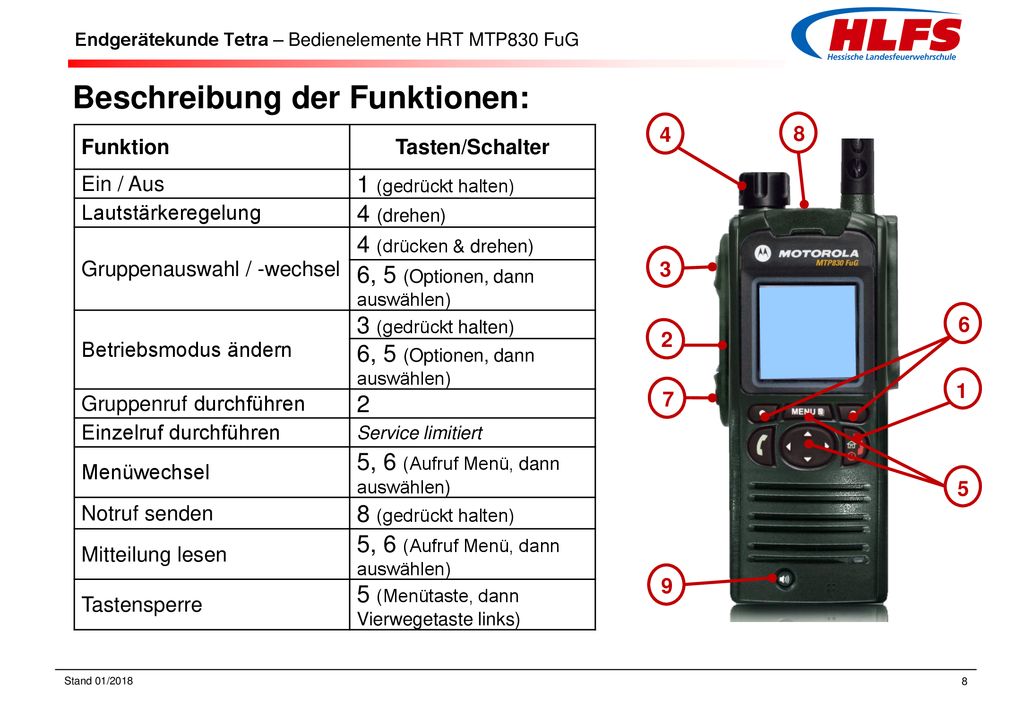

8 Beschreibung der Funktionen:
Endgerätekunde Tetra – Bedienelemente HRT MTP830 FuG Beschreibung der Funktionen: 4 1 8 3 2 7 5 6 9 Funktion Tasten/Schalter Ein / Aus 1 (gedrückt halten) Lautstärkeregelung 4 (drehen) Gruppenauswahl / -wechsel 4 (drücken & drehen) 6, 5 (Optionen, dann auswählen) Betriebsmodus ändern 3 (gedrückt halten) Gruppenruf durchführen 2 Einzelruf durchführen Service limitiert Menüwechsel 5, 6 (Aufruf Menü, dann auswählen) Notruf senden 8 (gedrückt halten) Mitteilung lesen Tastensperre 5 (Menütaste, dann Vierwegetaste links) Stand 01/2018

9 Beschreibung der Tasten:
Endgerätekunde Tetra – Bedienelemente HRT MTP850 EX Beschreibung der Tasten: Taste / Schalter Funktion 1 Ein / Aus- / Beenden- / Ausgangsmodus 2 Sprechtaste (Push-to-talk, PTT) 3 Umschaltung Betriebsart TMO / DMO 4 Drehknopf für Lautstärkeregelung und Gruppenauswahl 5 Menütaste und Vierwege-Navigationstaste (Menütaste auch für Tastensperre) 6 Funktionstasten: Aktivierung der im Display angezeigten Tastenfunktionen wie „Option“ und „KW-Liste“ 7 nicht belegt / ggf. Totmannfunktion belegt 8 Notruftaste 9 Lautsprecherschalter/Aktivierung Ohrhörer 4 1 8 3 2 7 5 6 9 Allgemeine Vorstellung Vorstellung (kurz!) des Gerätes mit: Lautsprecher, oberes und unteres Mikrofon, Hörkapsel, Zubehöranschluss und LED Vorstellung (kurz!) der Grundbedienelemente mit Angabe der Funktionen Hinweis auf Lautsprecherschalter (9): für einen Einzelruf oder Gruppenruf kann zwischen der Audioausgabe über den Lautsprecher oder über die Hörkapsel umgeschaltet werden.   Stand 01/2018

10 Beschreibung der Funktionen:
Endgerätekunde Tetra – Bedienelemente HRT MTP850 EX Beschreibung der Funktionen: Funktion Tasten/Schalter Ein / Aus 1 (gedrückt halten) Lautstärkeregelung 4 (drehen) Gruppenauswahl / -wechsel 4 (drücken & drehen) 6, 5 (Optionen, dann auswählen) Betriebsmodus ändern 3 (gedrückt halten) Gruppenruf durchführen 2 Einzelruf durchführen Service limitiert Menüwechsel 5, 6 (Aufruf Menü, dann auswählen) Notruf senden 8 (gedrückt halten) Mitteilung lesen Tastensperre 5 (Menütaste, dann Vierwegetaste links) 4 1 8 3 2 7 5 6 9 Stand 01/2018

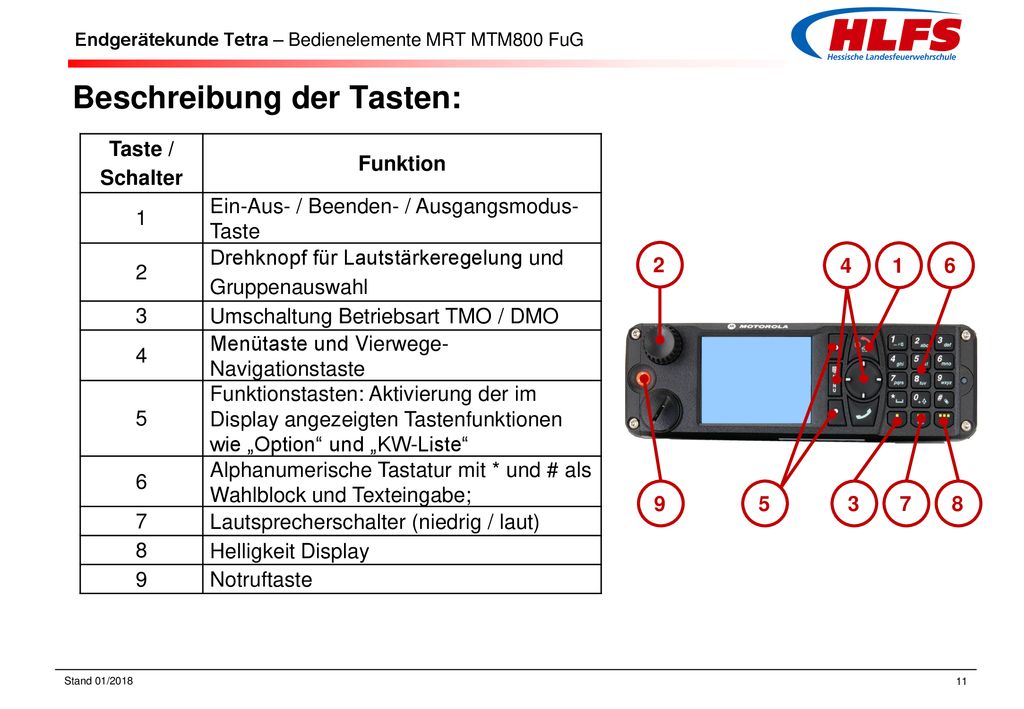

11 Beschreibung der Tasten:
Endgerätekunde Tetra – Bedienelemente MRT MTM800 FuG Beschreibung der Tasten: Taste / Schalter Funktion 1 Ein-Aus- / Beenden- / Ausgangsmodus-Taste 2 Drehknopf für Lautstärkeregelung und Gruppenauswahl 3 Umschaltung Betriebsart TMO / DMO 4 Menütaste und Vierwege-Navigationstaste 5 Funktionstasten: Aktivierung der im Display angezeigten Tastenfunktionen wie „Option“ und „KW-Liste“ 6 Alphanumerische Tastatur mit * und # als Wahlblock und Texteingabe; 7 Lautsprecherschalter (niedrig / laut) 8 Helligkeit Display 9 Notruftaste 3 7 8 9 5 6 2 1 4 Allgemeine Vorstellung Vorstellung (kurz!) des Gerätes mit: Tasten sinngemäß HRT, Anschlussbuchse vorn Vorstellung (kurz!) der Grundbedienelemente mit Angabe der Funktionen  Für das MRT / FRT sind Standardbedienteile sowie Bedienhandapparate verfügbar. Die Bedienung über die Bedienhandapparate erfolgt sinngemäß zum Standardbedienteil. Sofern Bedienhandapparate vorhanden sind, können sie ebenfalls kurz vorgestellt werden. Jedes MRT verfügt über die Repeaterfunktion. Diese muss bei Bedarf über die Menüsteuerung aktiviert werden. Hinweis: Repeaterrichtlinie! Stand 01/2018

12 Beschreibung der Funktionen:
Endgerätekunde Tetra – Bedienelemente MRT MTM800 FuG Beschreibung der Funktionen: Funktion Tasten/Schalter Ein / Aus 1 (gedrückt halten) Lautstärkeregelung 2 (drehen), 7 (Profil ändern) Gruppenauswahl / -wechsel 2 (drücken & drehen) 4, 5 (Optionen, dann auswählen) Betriebsmodus ändern 3 (gedrückt halten) Gruppenruf durchführen Sprechtaste am HA drücken Einzelruf durchführen Service limitiert Menüwechsel Notruf senden 9 (gedrückt halten) Status senden 6 (gedrückt halten) Mitteilung lesen Helligkeit im Display ändern 8 3 7 8 9 5 6 2 1 4 Stand 01/2018

13 Beschreibung der Tasten:
Endgerätekunde Tetra – Bedienelemente MRT MTM800 FuG Beschreibung der Tasten: Taste / Schalter Funktion 1 Ein-Aus- / Beenden- / Ausgangsmodus-Taste 2 Drehknopf für Lautstärkeregelung und Gruppenauswahl 3 Umschaltung Betriebsart TMO / DMO 4 Menütaste und Vierwege-Navigationstaste 5 Funktionstasten: Aktivierung der im Display angezeigten Tastenfunktionen wie „Option“ und „KW-Liste“ 6 Alphanumerische Tastatur mit * und # als Wahlblock und Texteingabe; 7 Lautsprecherschalter (niedrig / laut) 8 Helligkeit Display 9 Notruftaste 3 7 8 9 5 6 2 1 4 Allgemeine Vorstellung Vorstellung (kurz!) des Gerätes mit: Tasten sinngemäß HRT, Anschlussbuchse vorn Vorstellung (kurz!) der Grundbedienelemente mit Angabe der Funktionen  Für das MRT / FRT sind Standardbedienteile sowie Bedienhandapparate verfügbar. Die Bedienung über die Bedienhandapparate erfolgt sinngemäß zum Standardbedienteil. Sofern Bedienhandapparate vorhanden sind, können sie ebenfalls kurz vorgestellt werden. Jedes MRT verfügt über die Repeaterfunktion. Diese muss bei Bedarf über die Menüsteuerung aktiviert werden. Hinweis: Repeaterrichtlinie! Stand 01/2018

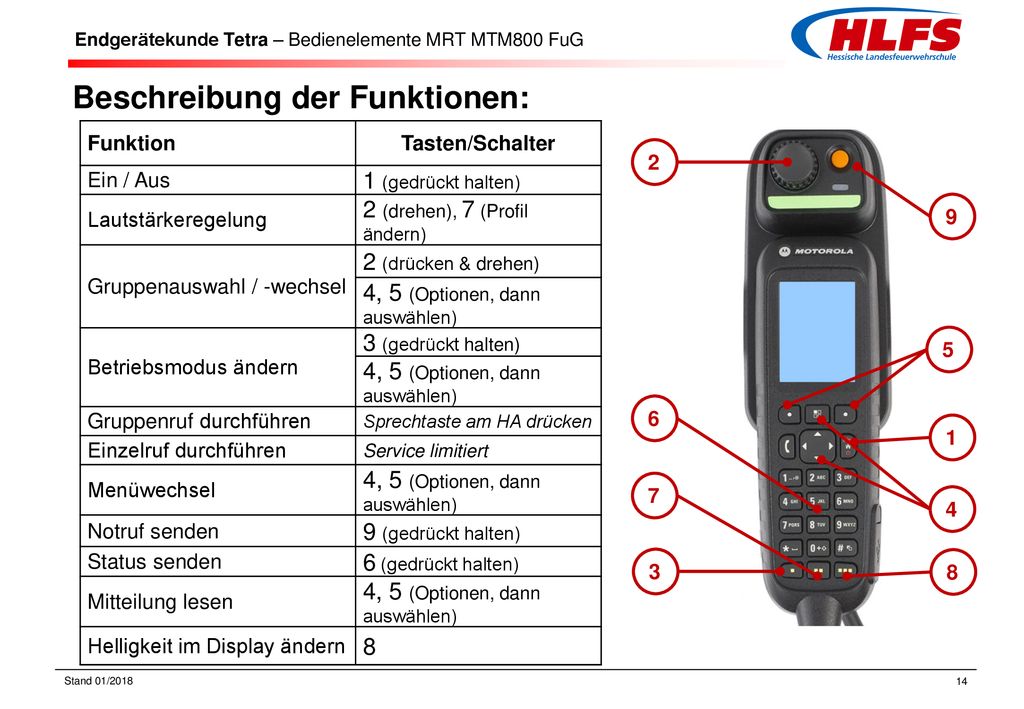

14 Beschreibung der Funktionen:
Endgerätekunde Tetra – Bedienelemente MRT MTM800 FuG Beschreibung der Funktionen: Funktion Tasten/Schalter Ein / Aus 1 (gedrückt halten) Lautstärkeregelung 2 (drehen), 7 (Profil ändern) Gruppenauswahl / -wechsel 2 (drücken & drehen) 4, 5 (Optionen, dann auswählen) Betriebsmodus ändern 3 (gedrückt halten) Gruppenruf durchführen Sprechtaste am HA drücken Einzelruf durchführen Service limitiert Menüwechsel Notruf senden 9 (gedrückt halten) Status senden 6 (gedrückt halten) Mitteilung lesen Helligkeit im Display ändern 8 3 7 8 9 5 6 2 1 4 Stand 01/2018
