Faszination Elektrotechnik Produktvorstellung Minibox für Profil- und Wandmontage

2 Not-Aus-Betätiger für Flacheingabesysteme
Konstruktion Ziel: Kunststoffgehäuse für einen Not-Aus / Not-Halt kompatibel zu FRUV und FRUVL Verkaufsargumente auf der Basis der Einbautiefe Not-Aus-Betätiger für Flacheingabesysteme FRUV / FRUVL © Georg Schlegel GmbH & Co. KG - Am Kapellenweg - D Dürmentingen

3 Entwicklungsprojekt bestehendes Konzept: neue Lösung:
Zielsetzung für neues Konzept Minimale Abmessungen Einfache Montage © Georg Schlegel GmbH & Co. KG - Am Kapellenweg - D Dürmentingen

4 Montagefolge 1. Montage Gehäuseboden Clip-Befestigung:
Montage des Metall-Clips durch nur eine Schraube Arretierung in der Profilnut Verdrehschutz © Georg Schlegel GmbH & Co. KG - Am Kapellenweg - D Dürmentingen

5 Montagefolge 1. Montage Gehäuseboden Clip-Befestigung: Schraubmontage:
Montage des Metall-Clips durch nur eine Schraube Arretierung in der Profilnut Verdrehschutz Aufclipsen des Gehäuseunterteils (bei seitlicher Kabeleinführung mit metrischer Verschraubung) Schraubmontage: direkte Schraubmontage durch Schraublöcher für Befestigung auf Stahl, Beton, etc. © Georg Schlegel GmbH & Co. KG - Am Kapellenweg - D Dürmentingen

6 Montagefolge 2. Montage Schaltelement / Leiterplatte
Befestigung Leiterplatte: Leiterplatte in Gehäuseunterteil einlegen beide Teile mit beigefügten Schrauben festschrauben Aderkontaktierung: Kabel abmanteln Adern ablängen und abisolieren Adern einführen* * Verwendung von offenen Litzen, Aderendhülsen und starren Leitern möglich! © Georg Schlegel GmbH & Co. KG - Am Kapellenweg - D Dürmentingen

7 Montagefolge 3. Montage Gehäuseoberteil

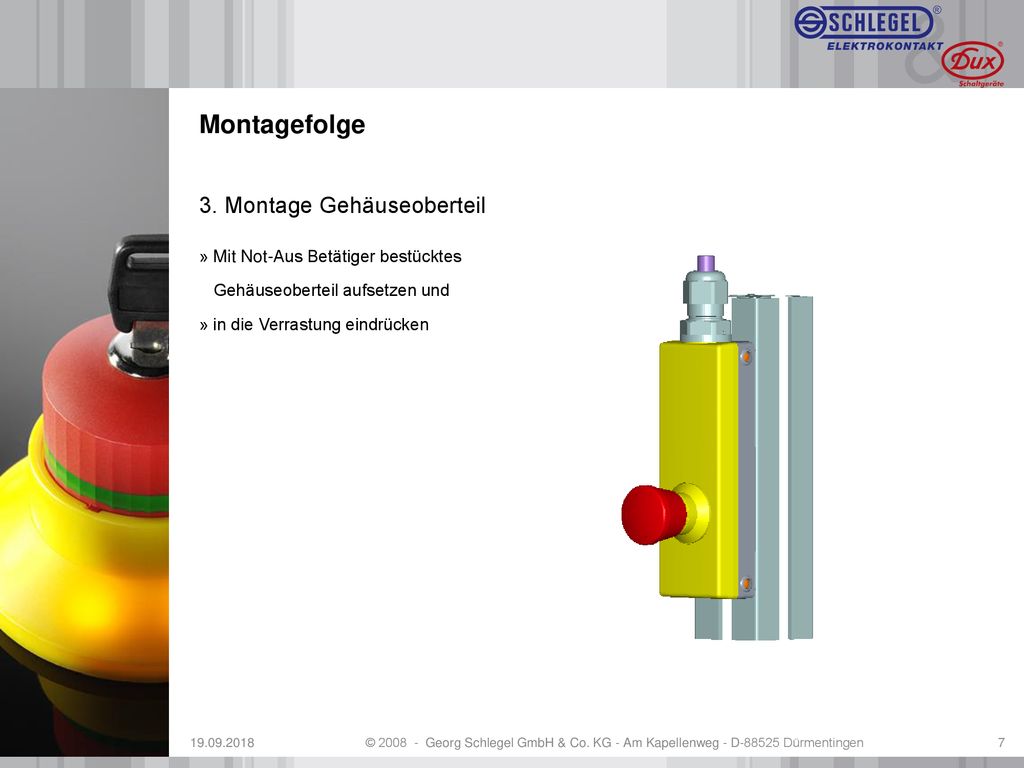

Mit Not-Aus Betätiger bestücktes Gehäuseoberteil aufsetzen und in die Verrastung eindrücken © Georg Schlegel GmbH & Co. KG - Am Kapellenweg - D Dürmentingen

8 Montagefolge 4. Weitere Montagemöglichkeit:
Komplettmontage durch Clip-Befestigung Kundenspezifische Not-Aus Gehäuse (M12 Stecker) ggf. AS-Interface © Georg Schlegel GmbH & Co. KG - Am Kapellenweg - D Dürmentingen

9 Montagefolge 5. Demontage Komplettes Gehäuse Gehäuseoberteil
durch Schraubendreher » durch Entriegelungsstößel bei Clip-Befestigung © Georg Schlegel GmbH & Co. KG - Am Kapellenweg - D Dürmentingen

10 Technische Solldaten Einbaumaße Mechanischer Aufbau Sonstige Angaben
Gehäusehöhe (ohne Not-Aus Betätiger): 26 mm Gehäusebreite: 40 mm Gehäuselänge: ?? mm Mechanischer Aufbau Kabeleinführung: 1x seitlich/1x bodenseitig Wandstärke: 3mm Schutzart (Kabeleinführung seitlich): IP65 (IP69K) Sonstige Angaben Schock und Vibrationsfestigkeit gemäß IEC DIN EN , -26, -27 Arbeitstemperatur: °C °C Material UV-beständig Flammschutzklasse V0 Medienbeständig © Georg Schlegel GmbH & Co. KG - Am Kapellenweg - D Dürmentingen

11 Kabeleinführung von unten Kabeleinführung von oben
Alleinstellungsmerkmale Design geringe Abmessungen geschlossene Gehäuseoberfläche (Entriegelungsstößel) Montagefreundlichkeit Befestigung durch Clip Montage mit nur EINER Schraube Aderkontaktierung durch Käfigzugfederklemme Kabeleinführung von unten Kabeleinführung von oben © Georg Schlegel GmbH & Co. KG - Am Kapellenweg - D Dürmentingen

12 Georg Schlegel GmbH & Co. KG - Elektrotechnische Fabrik
