1
Trennen Wolfgang Mzyk HFH/Mzyk
2

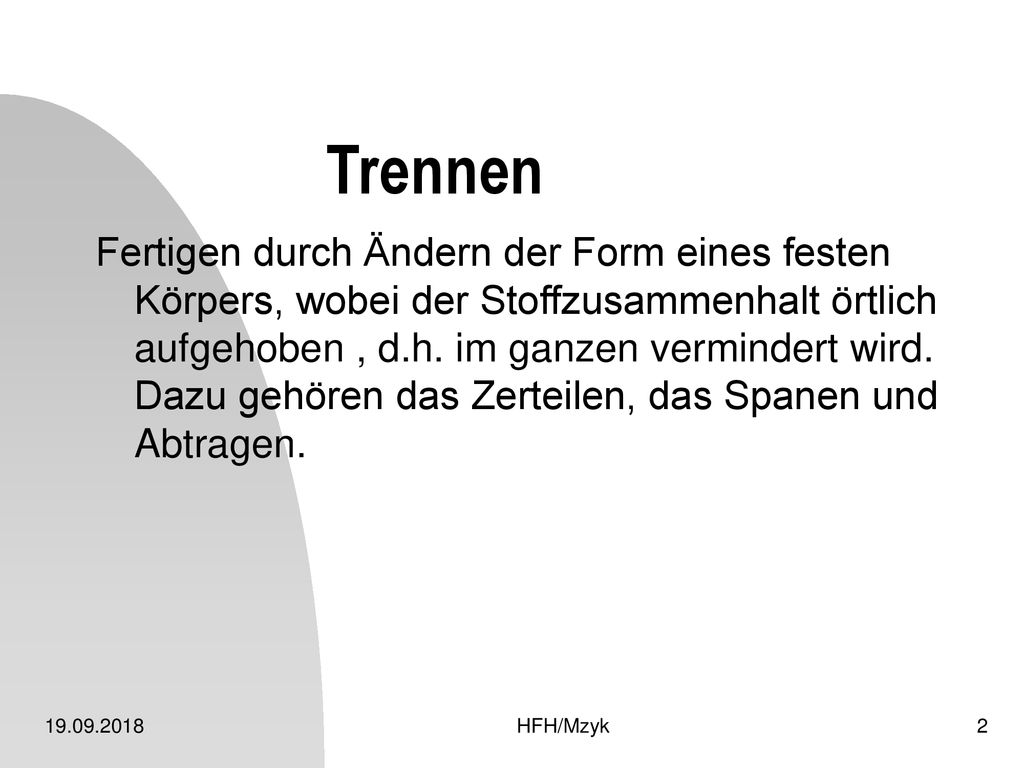

Trennen Fertigen durch Ändern der Form eines festen Körpers, wobei der Stoffzusammenhalt örtlich aufgehoben , d.h. im ganzen vermindert wird. Dazu gehören das Zerteilen, das Spanen und Abtragen. HFH/Mzyk
3
Einteilung Trennen Zerteilen Spanen Abtragen Zerlegen Reinigen
mit geometrisch bestimmter Schneide mit geometrisch unbestimmter Schneide Abtragen Zerlegen Reinigen Scherschn. Kaltschn. Reißen Drehen Bohren/ Senken/ Reiben Hobeln/ Stoßen Räumen Sägen Feilen Schleifen mit rotierenden Werkzeug Bandschleif. Hubschleifen Läppen Strahlspanen Gleitspanen thermisches Abtragen Chemisches Abtragen Elektrochem. Abtragen HFH/Mzyk
4
Zerteilen HFH/Mzyk
5

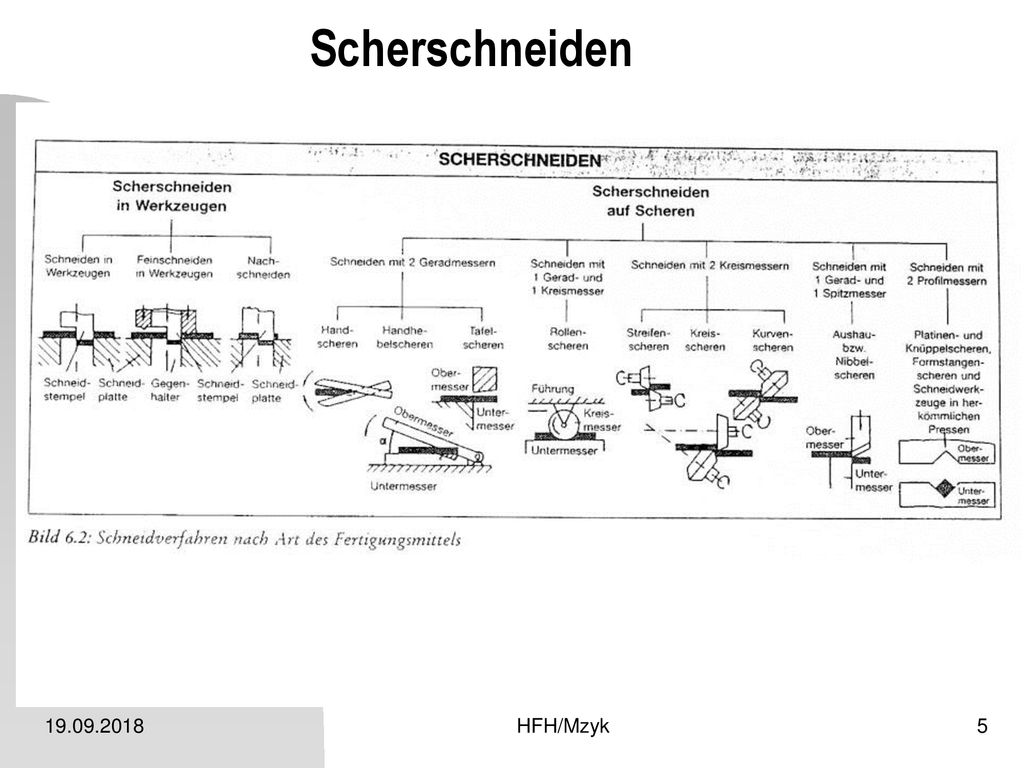

Scherschneiden HFH/Mzyk
6
Schneiden HFH/Mzyk
7

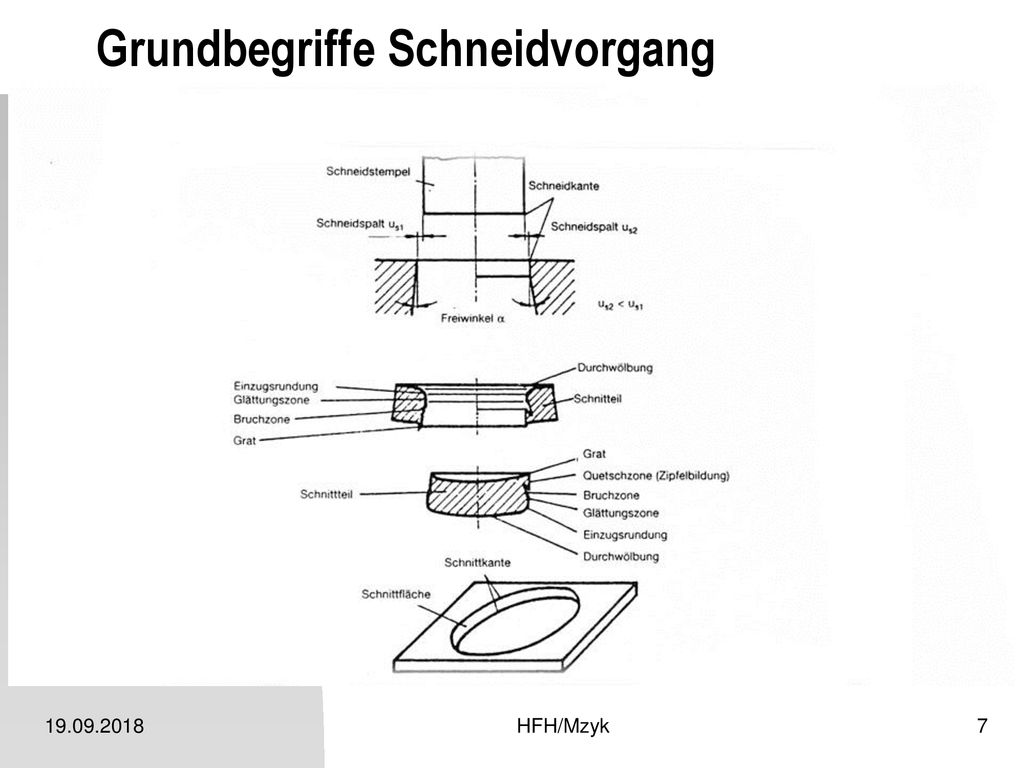

Grundbegriffe Schneidvorgang
HFH/Mzyk
8

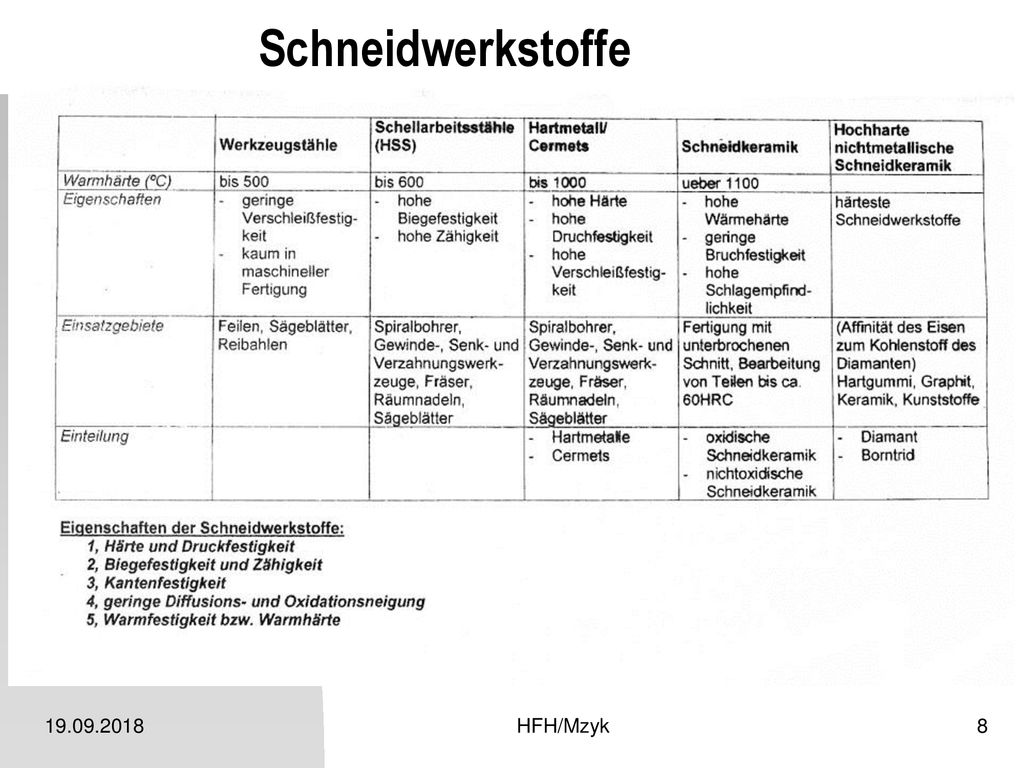

Schneidwerkstoffe HFH/Mzyk
9
Vorzüge des Spanens Innerhalb der Fertigungstechnik haben im Verlauf der industriellen Entwicklung die spanenden Fertigungsverfahren eine bedeutende Stellung erreicht, die im wesentlichen begründet ist durch: die große und nahezu unbegrenzte Variationsbreite der erzeugbaren geometrischen Formen Die erreichbare hohe Fertigungsgenauigkeit Die hohe Produktivität, auch unter den Bedingungen der Klein- und Mittelserienfertigung und Die Möglichkeit, gehärtete und hochfeste Werkstoffe bearbeiten zu können. HFH/Mzyk
10
Begriffe am Schneidkeil
HFH/Mzyk
11
Winkel am Schneidkeil HFH/Mzyk
12

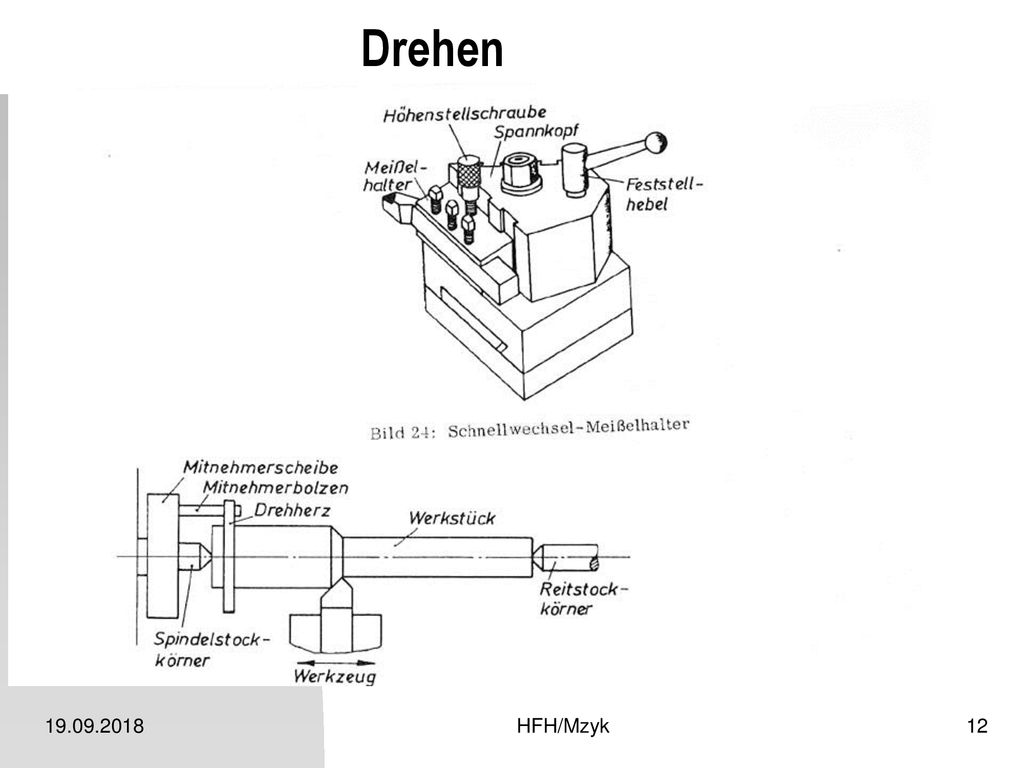

Drehen HFH/Mzyk
13
Spanungsvorgang Kinematik und Geometrie
HFH/Mzyk
14

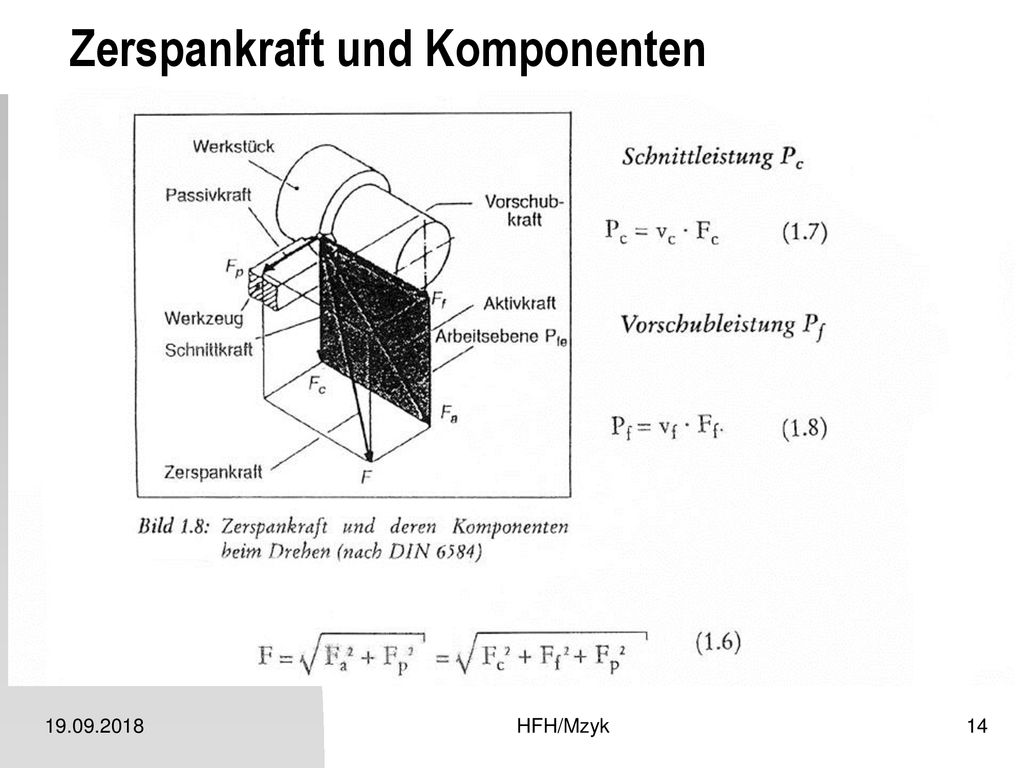

Zerspankraft und Komponenten
HFH/Mzyk
15
Spanungsvorgang HFH/Mzyk
16
Spanungsquerschnitt A
Ausgewählte Formeln Schnitttiefe ap Arbeitseingriff ae Vorschubeingriff af Spanungsquerschnitt A A = ap x f = b x h Zahnvorschub fz Vorschub f F = f x z HFH/Mzyk
17
Schnittkraftberechnung
Fc wichtige Komponenten der Zerspankraft F Fc = A x kc bzw. Fc = b x h x kc Spezifische Schnittkraft kc kc = Fc / A In N/mm² HFH/Mzyk
18

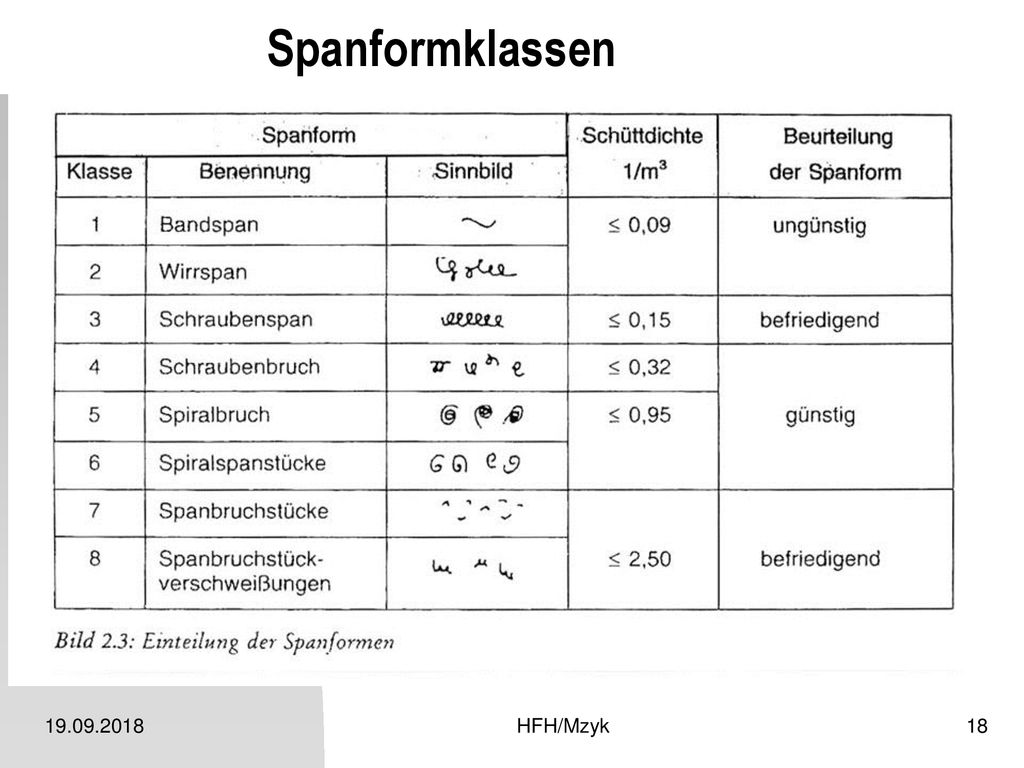

Spanformklassen HFH/Mzyk
19
Verschleißformen HFH/Mzyk
20
Nachformdrehen HFH/Mzyk
21

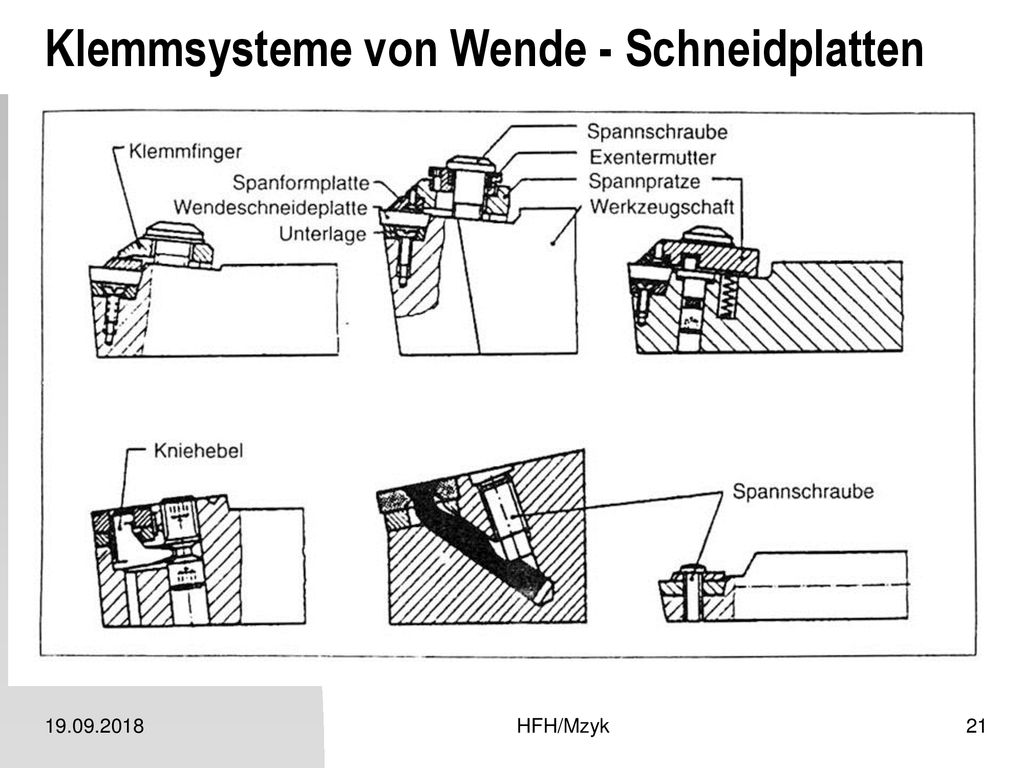

Klemmsysteme von Wende - Schneidplatten
HFH/Mzyk
22
Beispiel eines Drehteiles
HFH/Mzyk
23
Senkverfahren und -werkzeuge
HFH/Mzyk
24

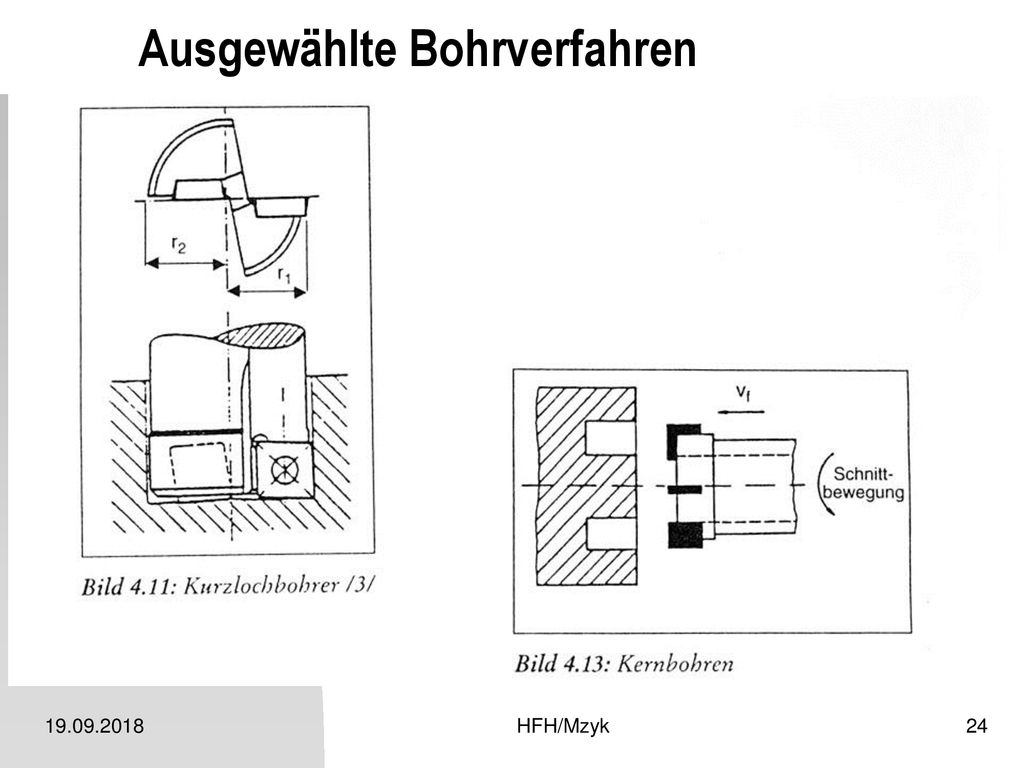

Ausgewählte Bohrverfahren
HFH/Mzyk
25

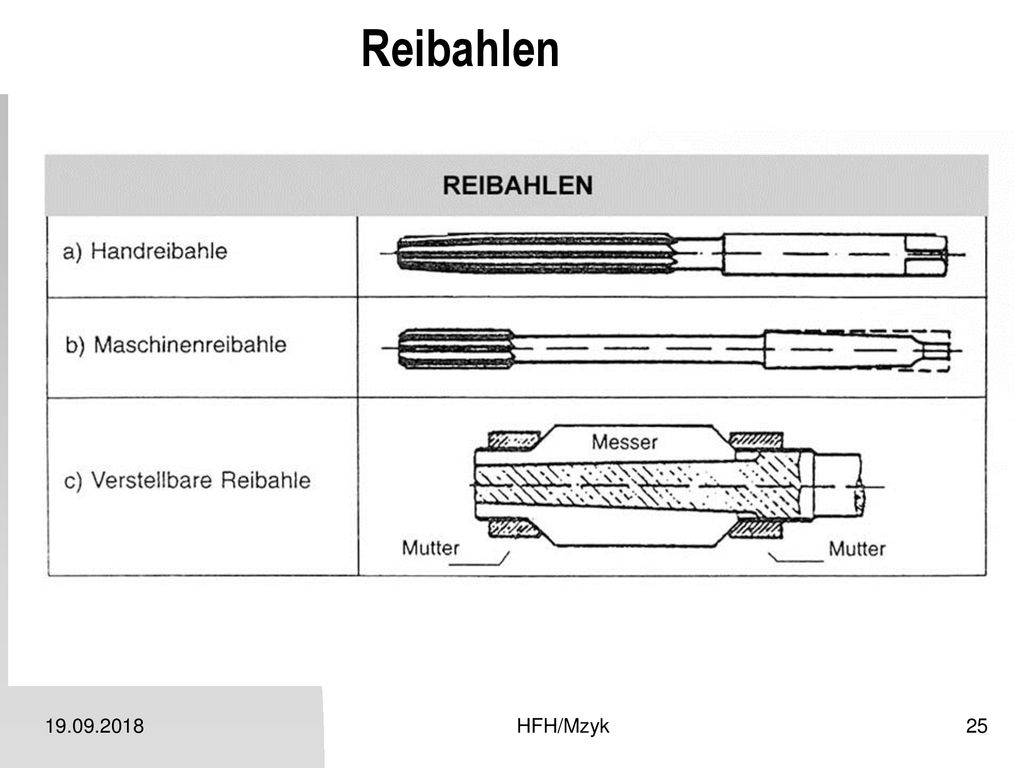

Reibahlen HFH/Mzyk
26

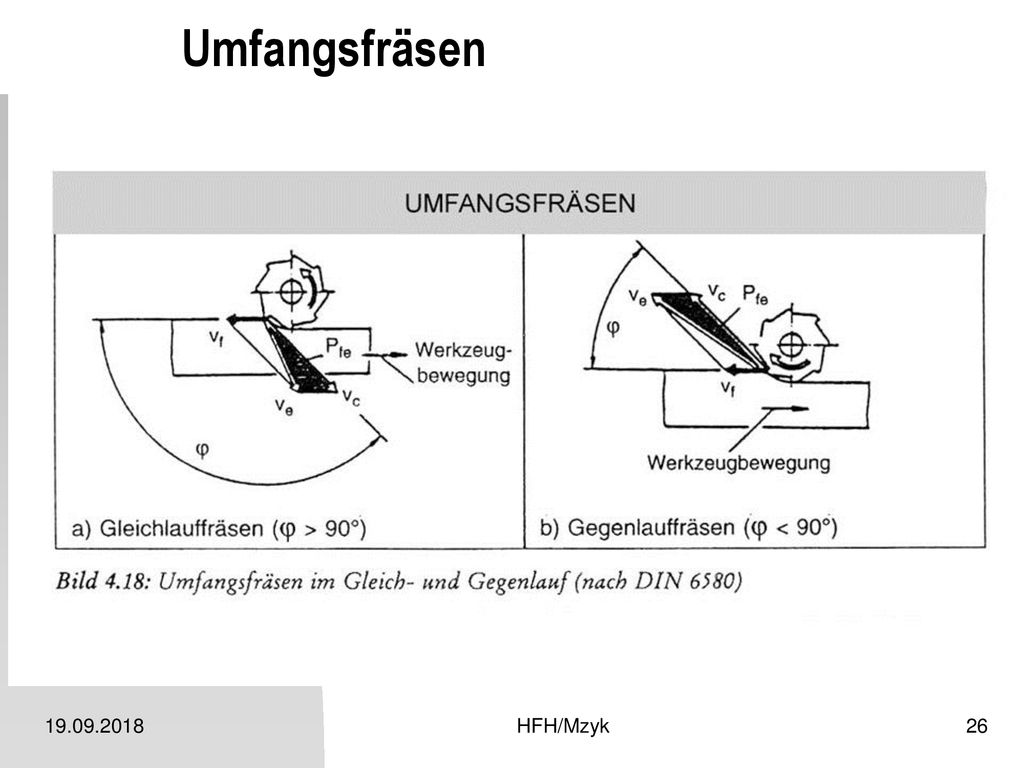

Umfangsfräsen HFH/Mzyk
27

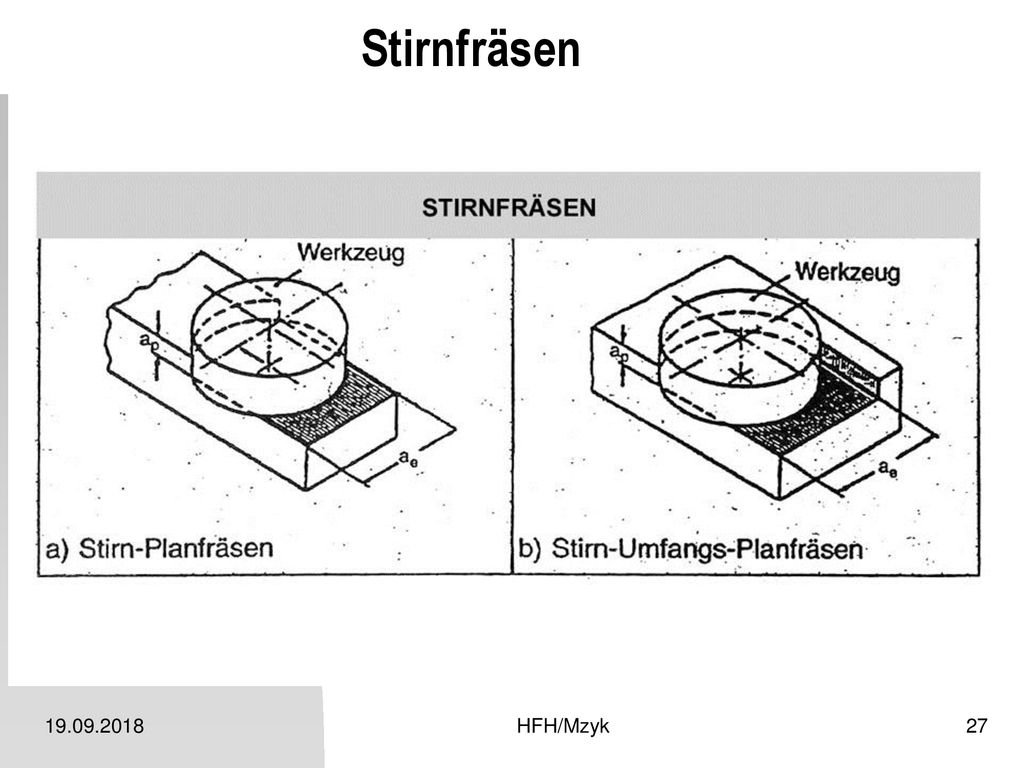

Stirnfräsen HFH/Mzyk
28
Umlauffräsen HFH/Mzyk
29

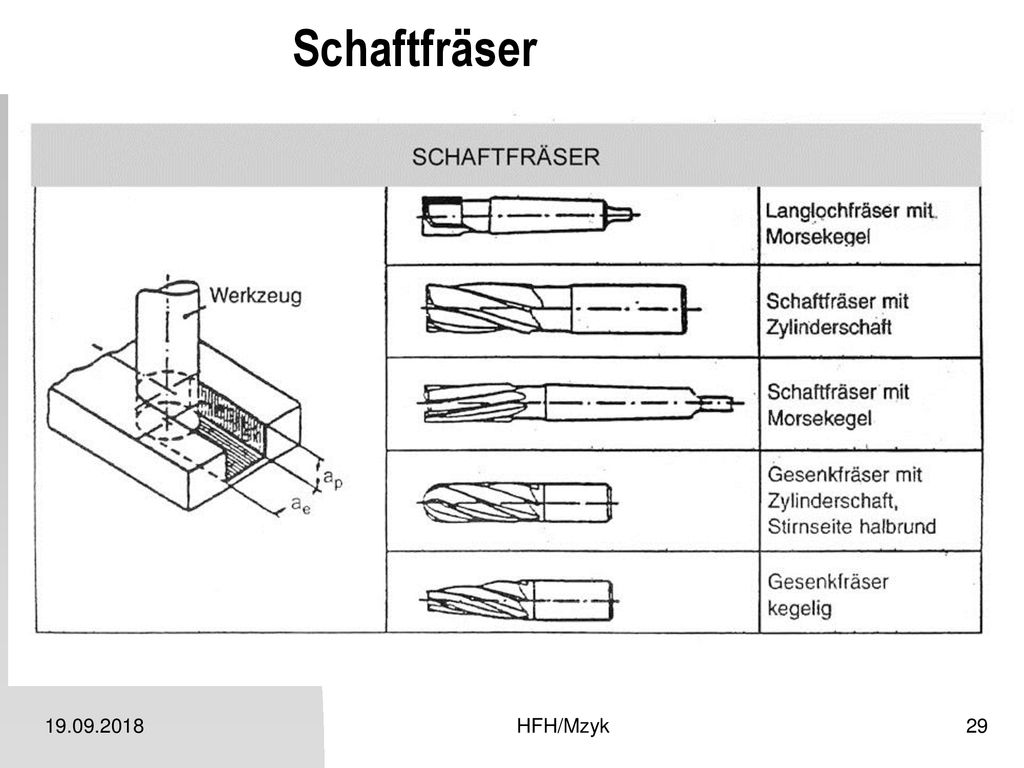

Schaftfräser HFH/Mzyk
30
Satz- und Formfräser HFH/Mzyk
31

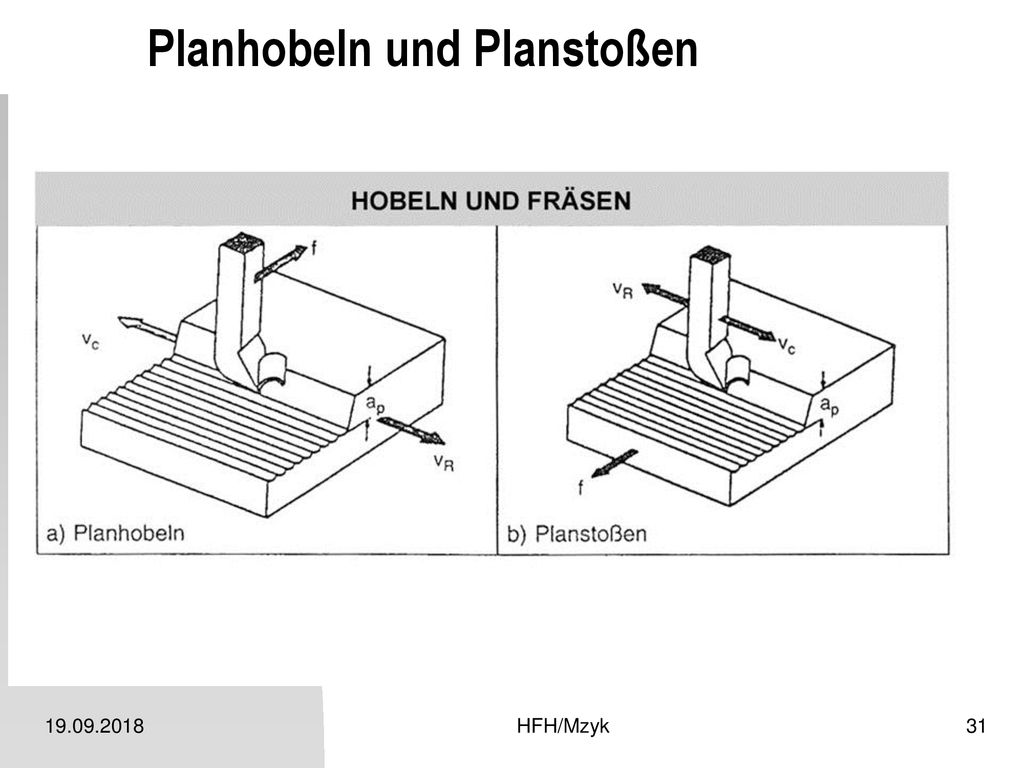

Planhobeln und Planstoßen
HFH/Mzyk
32

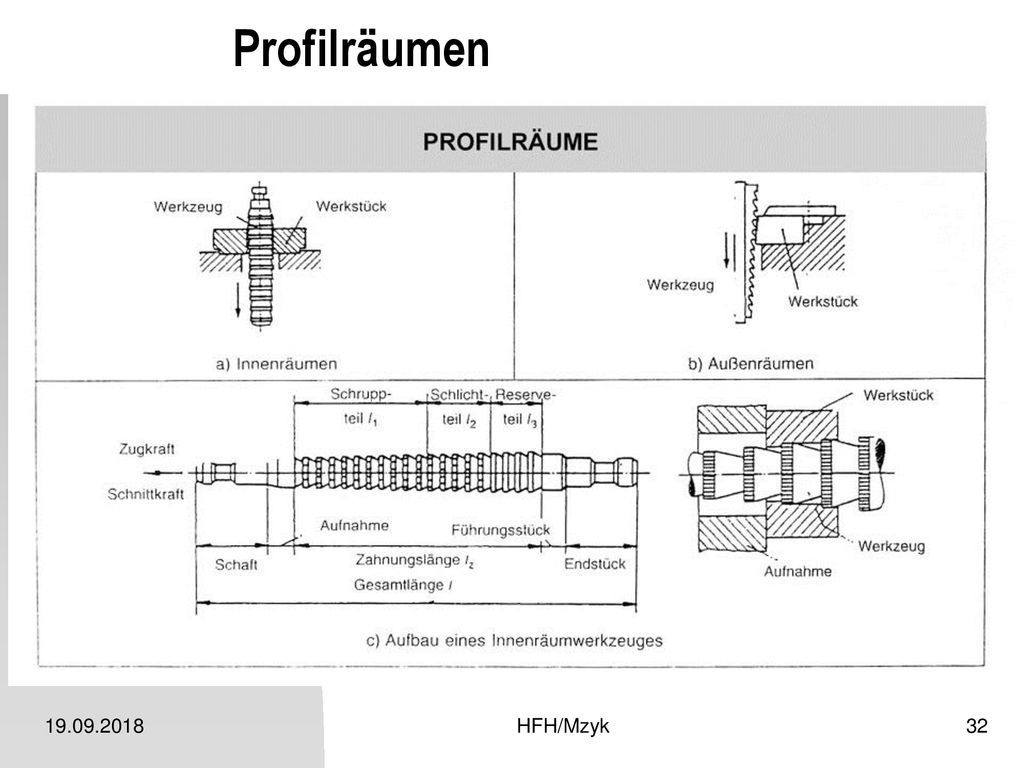

Profilräumen HFH/Mzyk
33
Schleifen HFH/Mzyk
34

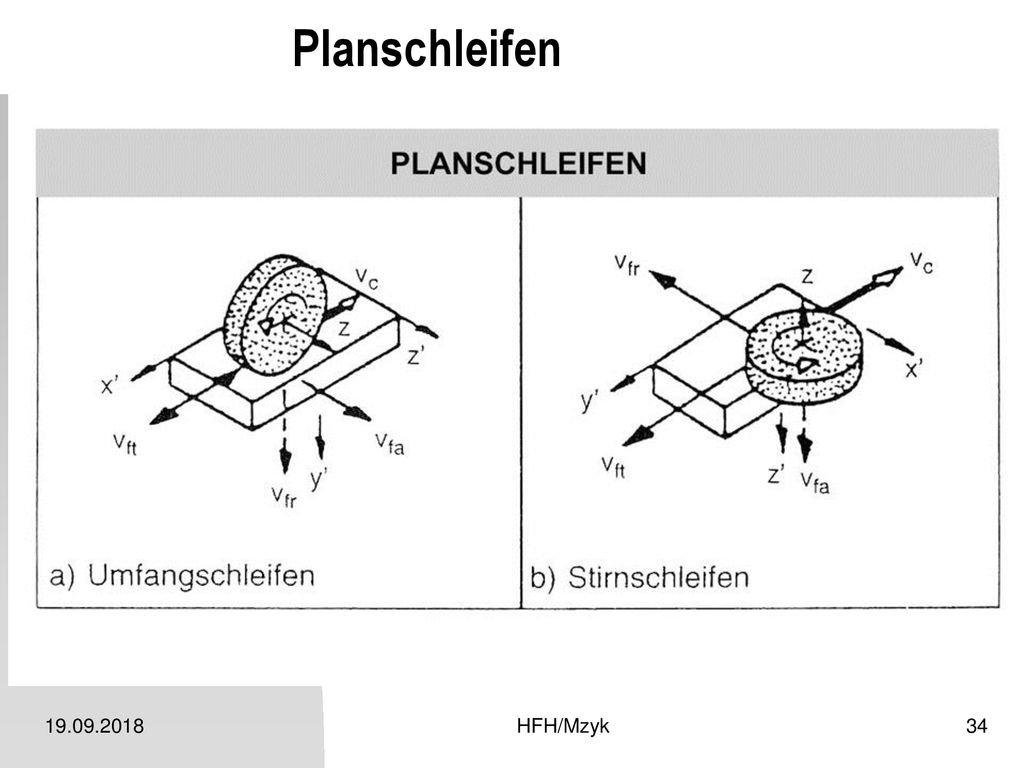

Planschleifen HFH/Mzyk

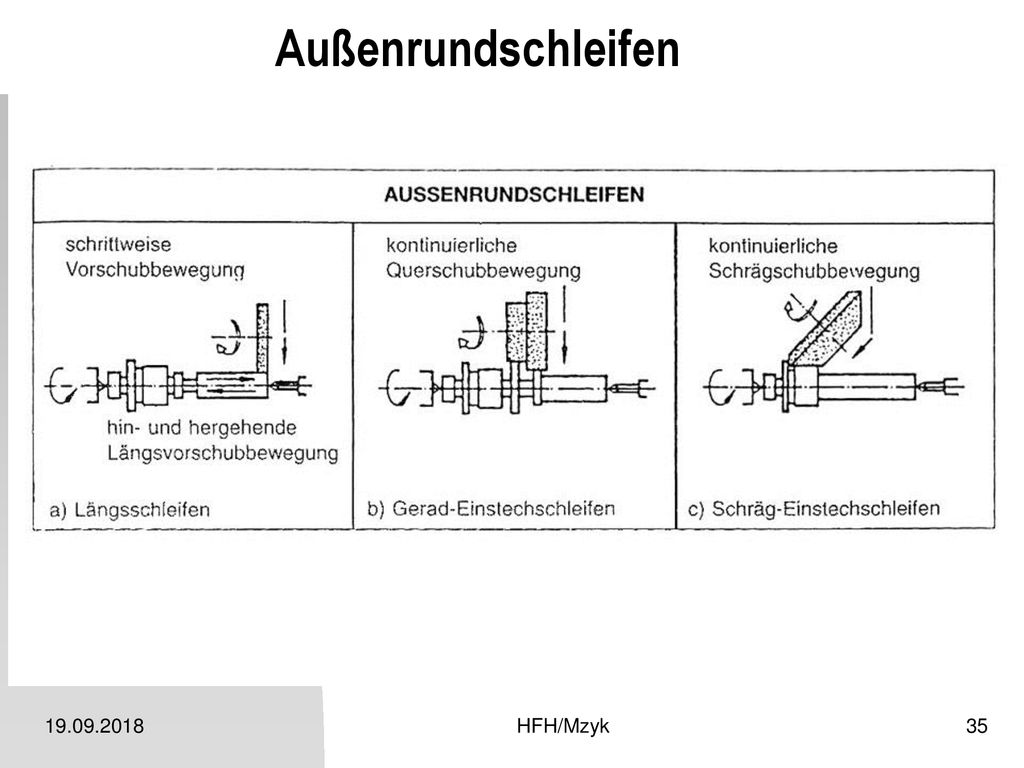

35
Außenrundschleifen HFH/Mzyk
36
Schleifverfahren - Auswahl
HFH/Mzyk
37

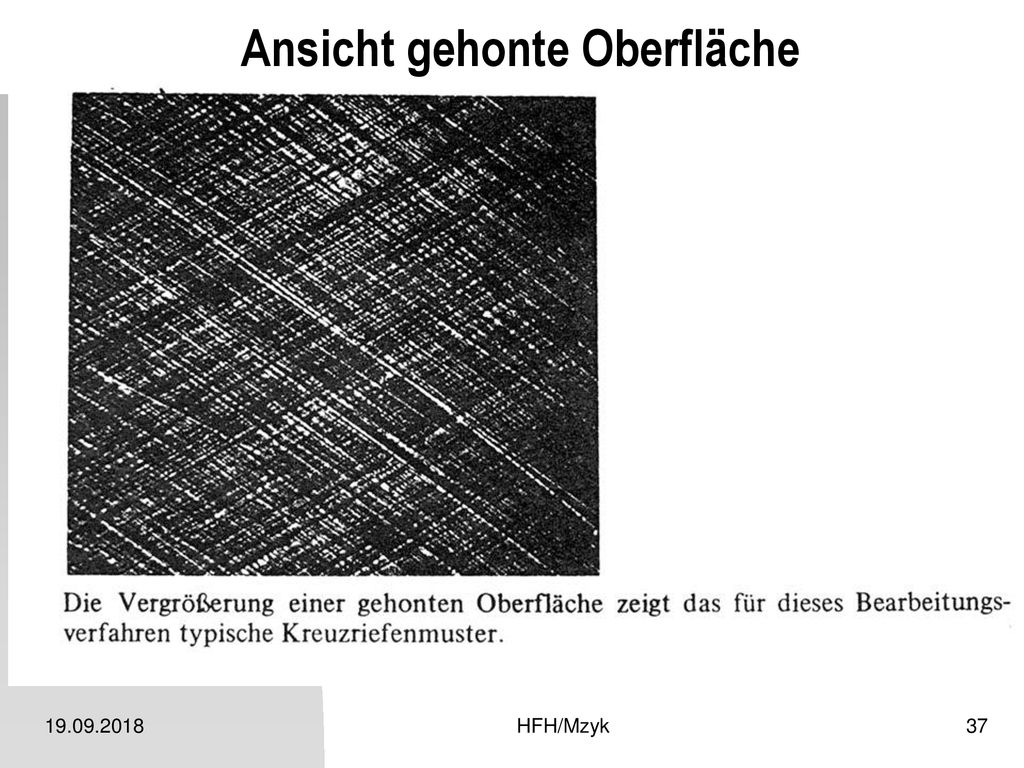

Ansicht gehonte Oberfläche
HFH/Mzyk
38

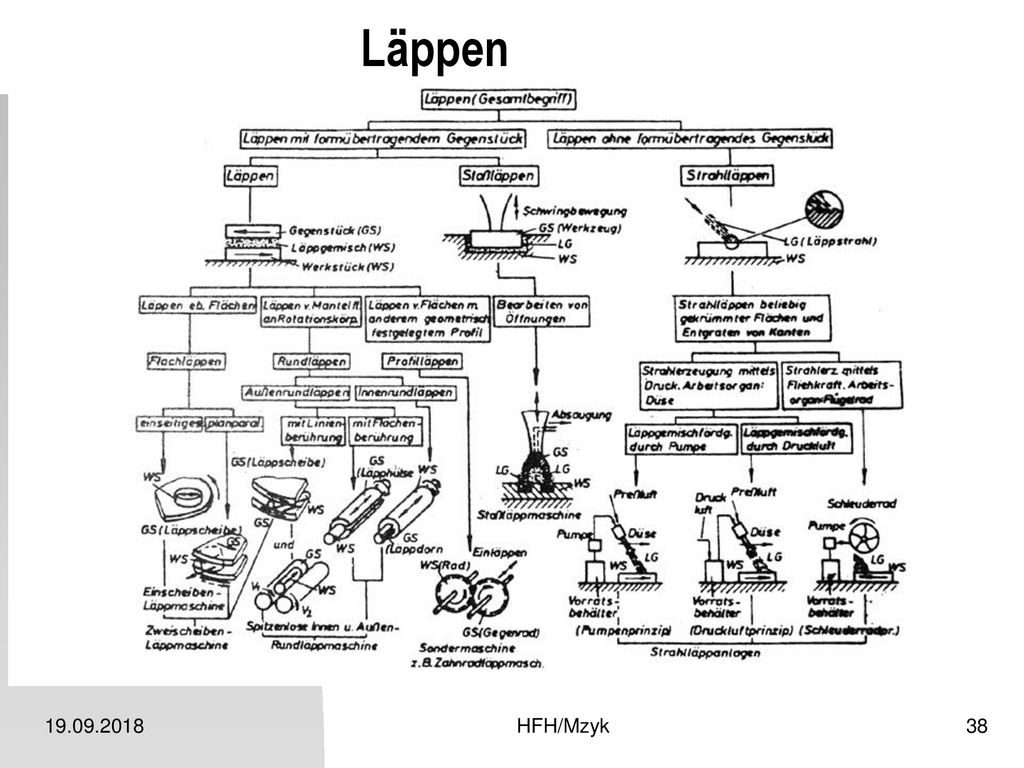

Läppen HFH/Mzyk
39
Funkenerosives Schneiden und Senken
HFH/Mzyk
40
Diamant – Sägemechanismus - Beispiel
HFH/Mzyk
41

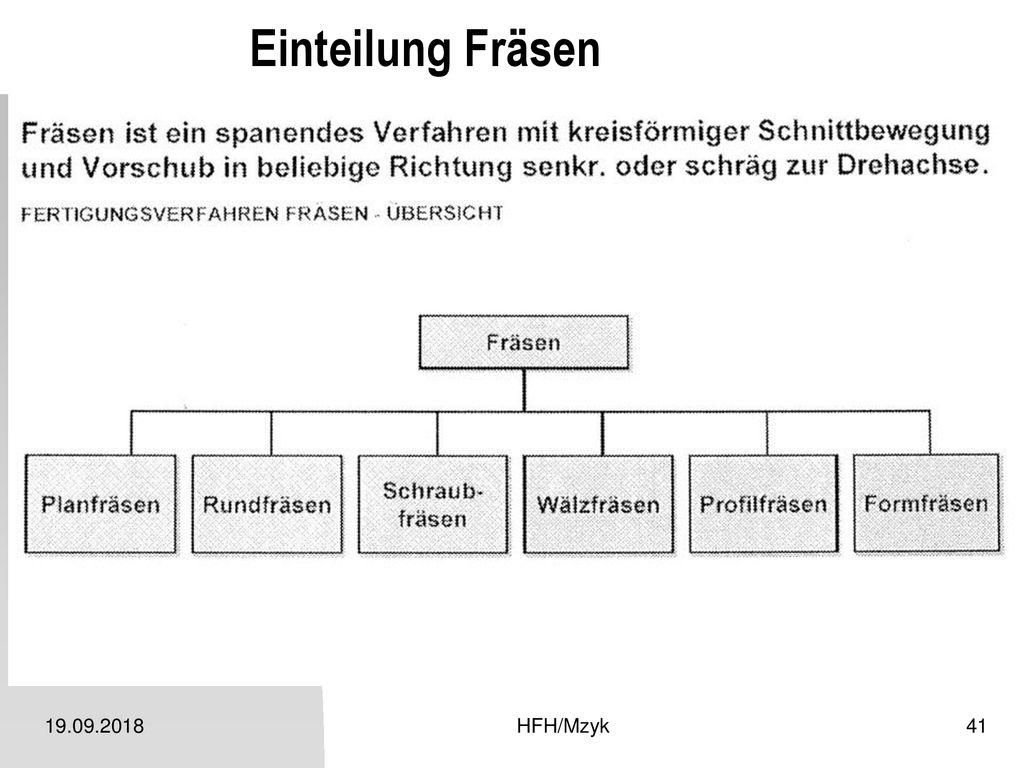

Einteilung Fräsen HFH/Mzyk
42
Einteilung Drehen HFH/Mzyk
43
Einteilung Schleifen HFH/Mzyk
44
Einteilung Bohren/ Senken/ Reiben
HFH/Mzyk
45
Zusammenfassung Trennen

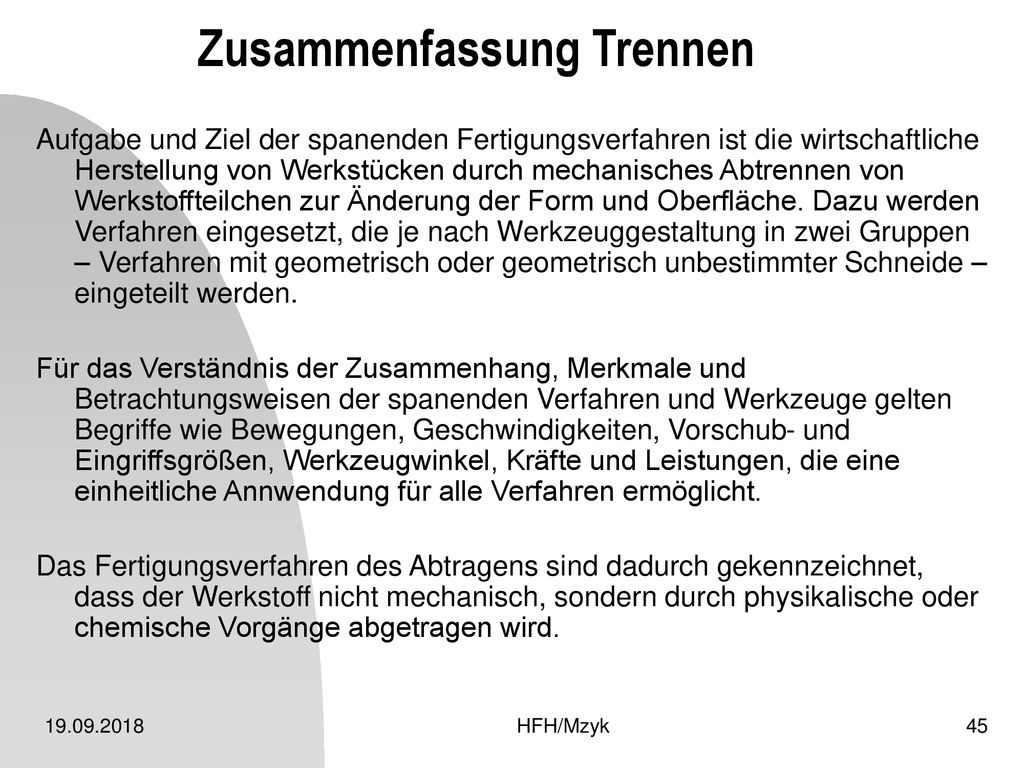

Aufgabe und Ziel der spanenden Fertigungsverfahren ist die wirtschaftliche Herstellung von Werkstücken durch mechanisches Abtrennen von Werkstoffteilchen zur Änderung der Form und Oberfläche. Dazu werden Verfahren eingesetzt, die je nach Werkzeuggestaltung in zwei Gruppen – Verfahren mit geometrisch oder geometrisch unbestimmter Schneide – eingeteilt werden. Für das Verständnis der Zusammenhang, Merkmale und Betrachtungsweisen der spanenden Verfahren und Werkzeuge gelten Begriffe wie Bewegungen, Geschwindigkeiten, Vorschub- und Eingriffsgrößen, Werkzeugwinkel, Kräfte und Leistungen, die eine einheitliche Annwendung für alle Verfahren ermöglicht. Das Fertigungsverfahren des Abtragens sind dadurch gekennzeichnet, dass der Werkstoff nicht mechanisch, sondern durch physikalische oder chemische Vorgänge abgetragen wird. HFH/Mzyk
