1 ZAŠTITNI UREĐAJI DIFERENCIJALNE STRUJE– TIPOVI, APLIKACIJE I NOVITETI
HOTEL TULIP INN BEOGRAD, ZAŠTITNI UREĐAJI DIFERENCIJALNE STRUJE– TIPOVI, APLIKACIJE I NOVITETI

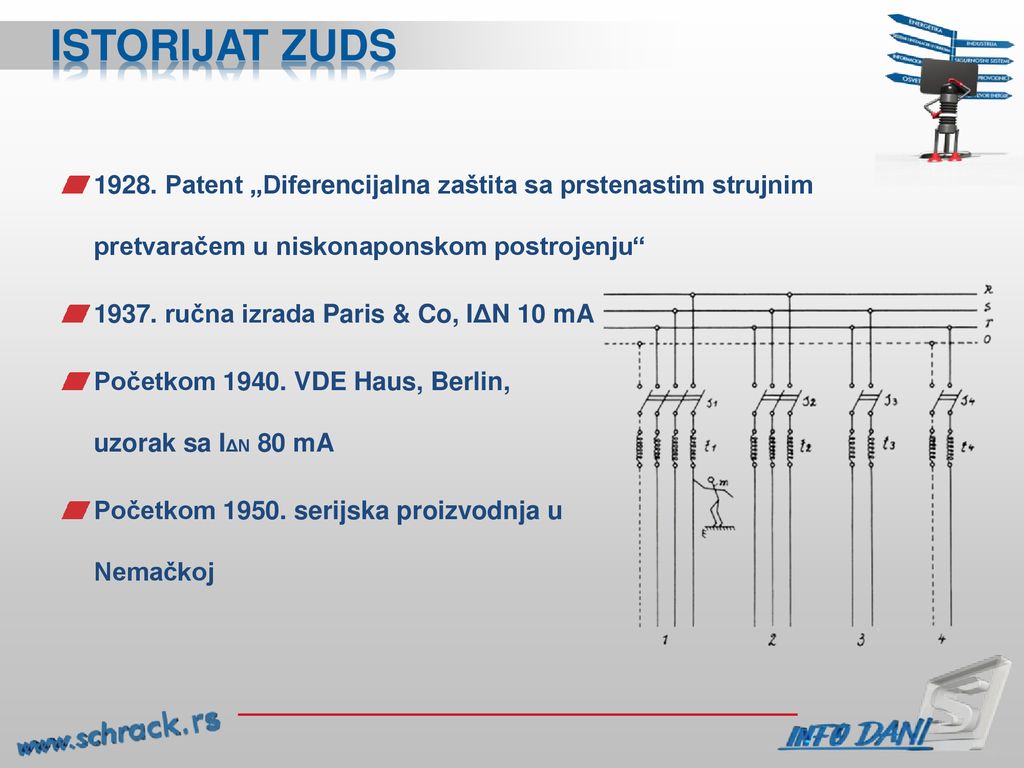

2 Istorijat ZUDS 1928. Patent „Diferencijalna zaštita sa prstenastim strujnim pretvaračem u niskonaponskom postrojenju“ 1937. ručna izrada Paris & Co, IΔN 10 mA Početkom VDE Haus, Berlin, uzorak sa IΔN 80 mA Početkom serijska proizvodnja u Nemačkoj Das Prinzip des Differentialschutzes mit Erfassung des Fehlerstromes durch einen Ringstromwandler war in der Hochspannungstechnik bereits seit längerem bekannt, als es auch für die Schutzschaltung in Niederspannungsanlagen vorgeschlagen wurde. Interessanterweise war es sofort für den Schutz beim direkten Berühren aktiver Teile gedacht. In nebenstehender Abbildung aus der Patentschrift PS-D aus dem Jahre 1928 ist dies ersichtlich. In den folgenden Jahren wurde kaum an der Weiterentwicklung gearbeitet. Die Schalter- und Magnettechnik war nicht ausgereift und die Schwächen der Fehlerspannungsschutzschaltung wurden noch nicht voll erkannt. Erst 1937 wurde ein Handmuster mit einem Summenstromwandler und einem polarisierten Relais mit einer Auslösestromstärke von 10 mA gebaut. In einer Firmenschrift der Schutzapparategesellschaft Paris & CO ist zu lesen, dass sogar ein Versuch mit einem Menschen durchgeführt wurde. Dieser stand auf angefeuchtetem Betonfußboden und berührte, offenbar mit den Fingerspitzen, einen unter Spannung stehenden Phasenleiter. Der elektrische Schlag war so stark, dass der Versuch nicht wiederholt wurde, obwohl das Handmuster ausgelöst hatte.

3 Istorijat ZUDS 1952 Prvi Schrack prototip
1954 Počela serijska proizvodnja u Schrack-u 1967 Patent i proizvodnja prvih uređaja u 45mm u Schrack-u 1980/81 Patent za otpornost na veće struje kratkog spoja 1987 Patent za vremensku zadršku Während dieser Zeit gab es auch einen Vorläufer bzw. ein „Konkurrenzprodukt“ zum FI-Schalter: den Fehlerspannungs- oder FU-Schalter bei Schrack Trennwart genannt, (nicht zu verwechseln mit dem heutigen FI-U Schalter für den Einsatz bei Frequenzumrichtern). Der FU-Schalter basierte auf dem Prinzip der Fehlerspannungserfassung und löste ab einer bestimmten Ansprechspannung einer Spule aus. Allerdings benötigte man dazu einen Hilfserder, der sehr oft nicht oder falsch angeschlossen wurde (im Spannungstrichter des Haupterders). Dadurch waren die Betriebserfahrungen des FU Schalters sehr schlecht und er wurde nicht mehr eingesetzt und sogar verboten. In anderen Ländern war der FI-Schutzschalter zu dieser Zeit noch kaum bekannt. In Frankreich wurde das Prinzip des Differentialschutzes nur angewendet, um Stromdiebstahl gegen Erde zu verhindern. Erst gegen Ende der 50-er Jahre setzte eine rege Entwicklung ein. In Deutschland arbeitete man intensiv an einem Schalter mit einem Haltemagnetauslöser, in Frankreich hatte die Industrie électrique de la Seine bereits einen brauchbaren Permanentmagnetauslöser hergestellt. In Schrems (Niederösterreich) gelang ein absoluter Durchbruch im Bereich der Technik, mit der von Prof. Dr. Biegelmeier entwickelten Energiespeicherschaltung. Die Geschichte des FI-Schutzes in Österreich ist eng mit dem Namen SCHRACK verbunden. Bereits 1954 fertigte SCHRACK die ersten Fehlerstromschutzschalter in Serie und gehört damit zu den Pionieren der Schutzschalterproduktion in Österreich und Europa. Die Schutzziele haben sich allerdings seither verändert. Zum ursprünglich angestrebten Brandschutz, der auch heute noch aktuell ist und durch den FI-Schutzschalter realisiert wird (auch in genullten Netzen), kam der indirekte Berührungsschutz. Durch den technischen Fortschritt bei der Herstellung der FI-Schutzschalter und durch die Erkenntnisse aus den Selbstversuchen von Prof. Dr. Biegelmeier wurde auch der Einsatz des FI-Schalters für den direkten Berührungsschutz möglich. 1967 brachte SCHRACK als erster den FI-Schutzschalter in Reiheneinbauform auf den Markt.

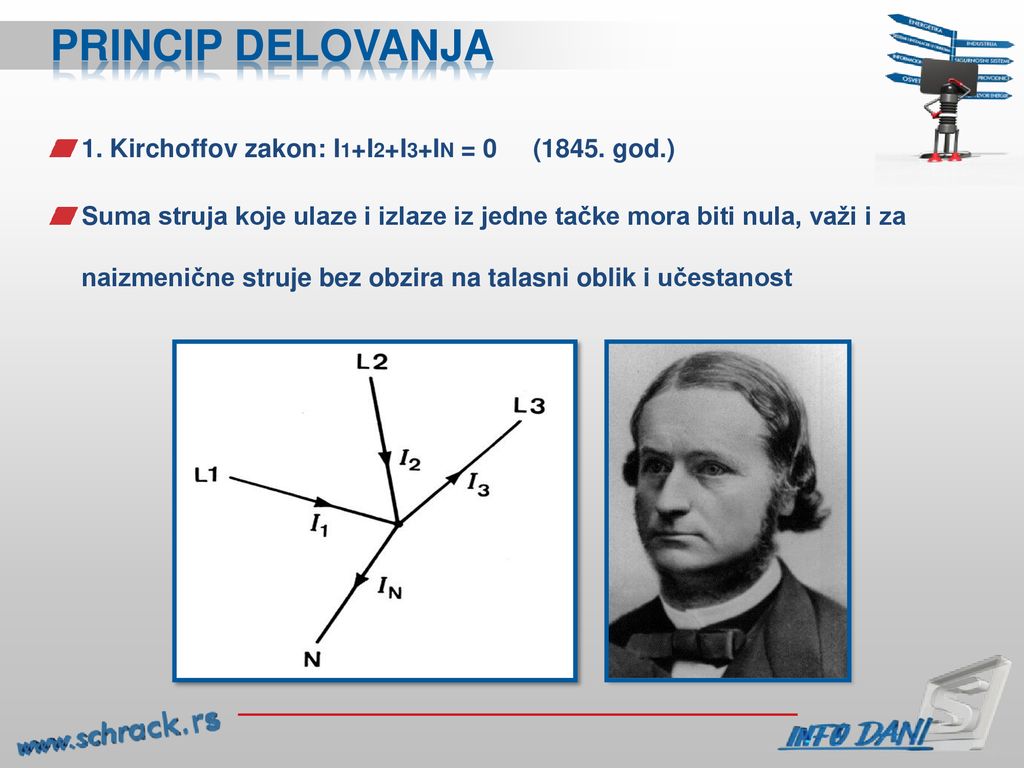

4 PRINCIP DELOVANJA 1. Kirchoffov zakon: I1+I2+I3+IN = 0 (1845. god.)
Suma struja koje ulaze i izlaze iz jedne tačke mora biti nula, važi i za naizmenične struje bez obzira na talasni oblik i učestanost Pri strujanju elektriciteta mora u svakom trenutku iz promatrane tocke toliko elektricnog naboja otici, koliko ga je u tom trenutku i došlo.

5 PRINCIP DELOVANJA I1 ≠ I2 => I3 ≠ 0 => isključenje I1 I2
Potrošač N L Mehanizam za okidanje- elektromagnet Kontakti sklopke Otpornik Test taster Feritni prsten-jezgra torusnog transformatora Feritni prsten obuhvata vodice kojima se napaja trošilo (linija i nula, tri linije, tri linije i nula - sve ovisno o tome kakvo imamo trošilo). Vodici kojima se napaja trošilo su ujedno i vodici primara toroidnog transformatora. Na feritnom prstenu se nalaze i namotaji koji predstavljaju sekundar transofrmatora. U feritnom prstenu, jezgri transformatora, se stoga stvara izmjenicni magnetski tok. Struja primara transformatora je u stvari jednaka struji kvara. U sekundaru transformatora inducira se napon zbog izmjenicnog magnetskog toka u jezgri. Ovaj napon želi protjerati struju I3 tako da poništi promjenu magnetskog toka koji ga je proizveo. Sekundar transformatora spojen je na elektromagnet. Stoga ce inducirani napon na sekundaru toroidnog transformatora potjerati struju I3 kroz elektromagnet. Elektromagnet ce privuci kotvu i otvoriti kontakte sklopke. RCD sklopke se mogu koristiti u TT, TN-S, TN-C-S, i IT sustavima zaštite, dakle u svim sustavima gdje su neutralni i zaštitini vodic odvojeni. Potrošač

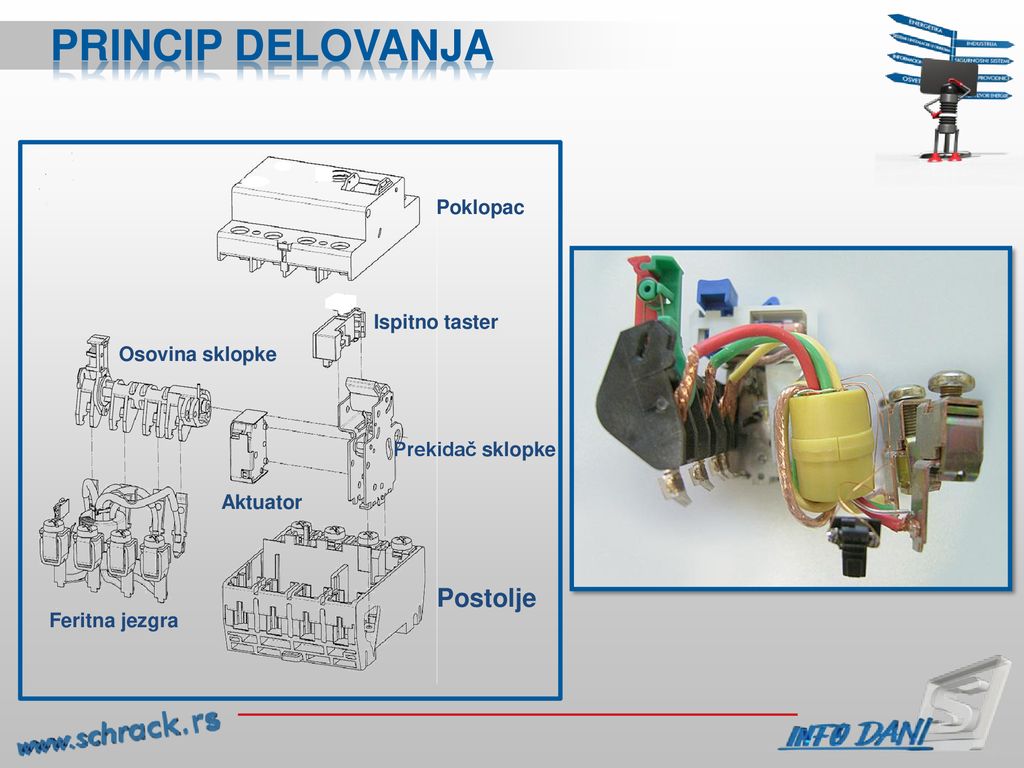

6 PRINCIP DELOVANJA Postolje Poklopac Ispitno taster Osovina sklopke
Aktuator Postolje Feritna jezgra Prekidač sklopke

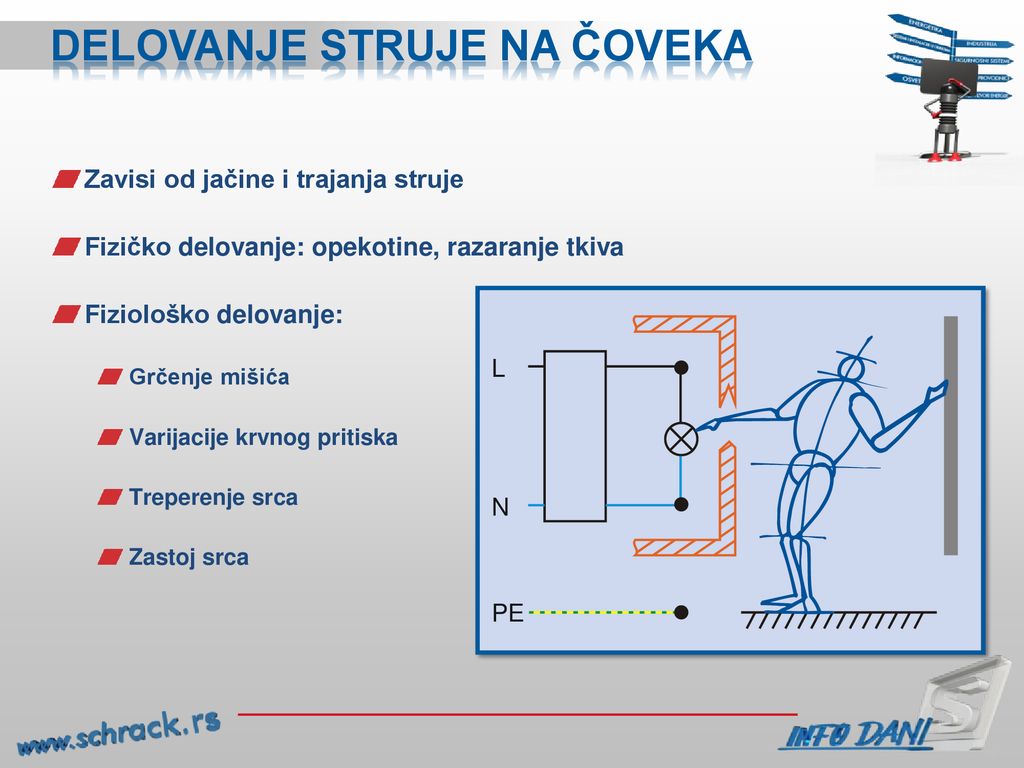

7 DELOVANJE STRUJE NA ČOVEKA
Zavisi od jačine i trajanja struje Fizičko delovanje: opekotine, razaranje tkiva Fiziološko delovanje: Grčenje mišića Varijacije krvnog pritiska Treperenje srca Zastoj srca Prema IEC regulaciji razlikujemo dva osnovna nivoa djelovanja struje na covjeka, a to su: • otpuštajuća struja – kod koje je covjek još uvijek u stanju da se snagom svojih mišica odvoji od dijelova pod naponom (generalno je prihvaceno da je granica negdje oko 7mA). • fibrilacijska struja – struja opasna po život kod koje se covjek ne može snagom svojih mišica odvojiti od dijelova pod naponom (generalno je prihvaceno da je granica oko 50mA). Iz toga nam je jasno da RCD sklopke sa In>30mA nisu prikladne za zaštitu ljudi.

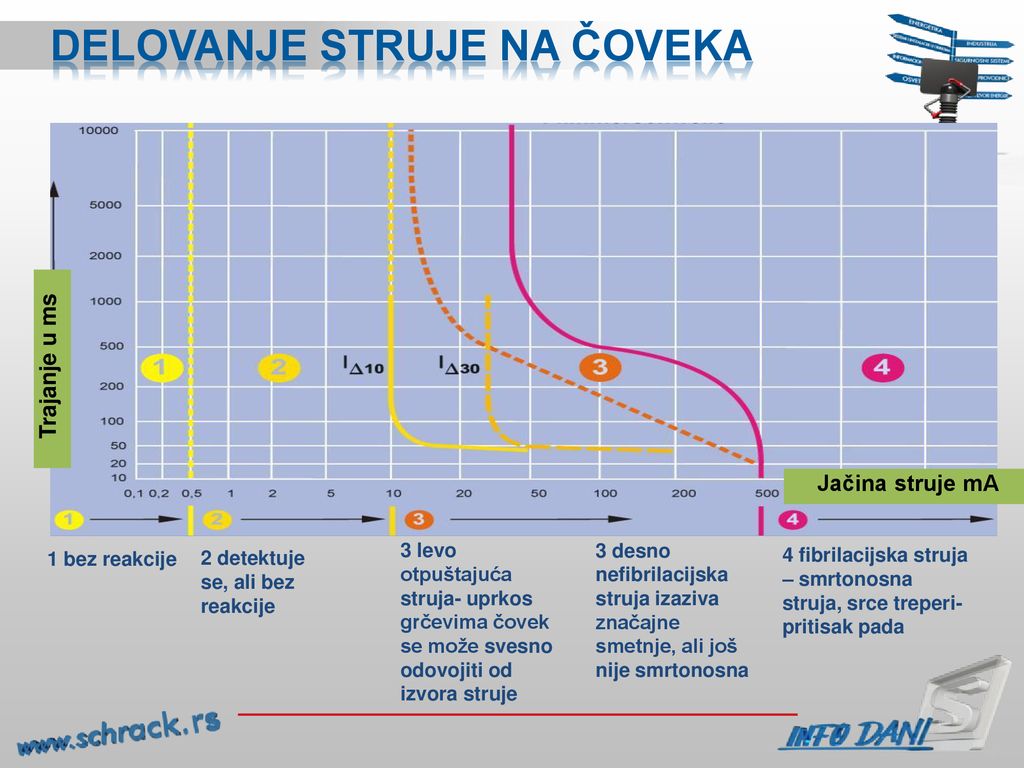

8 DELOVANJE STRUJE NA ČOVEKA
Trajanje u ms Jačina struje mA 1 Struje veličine do 0,5mA čovjek uopšte ne oseća. 2 Struje veličine do 5mA čovjek lagano oseća ali nema opasnog delovanja 3 Struje iznad 5mA već predstavljaju probleme. Kod osobe izložene struji jačoj od 5mA (ovisno o vremenu) dolazi do grčenja miššića, problema sa disanjem, kratkotrajnih zastoja srca...Obratiti pozornost na vrijeme djelovanja struje na tijelo. Npr. ako 300mA djeluje na tijelo kroz 50ms neće biti nikakvih ozbiljnih problema. Meðutim, djelovanje struje od 50mA na tijelo u vremenu od 1000ms možže dovesti do ozbilnijih ozljeda, pa čak i smrti. 4 Struje iznad 500mA predstavljaju opasnost po čoveka te ovisno o vremenu i jačini struje, o putanji struje kroz tijelo...mogu dovesti do ozbiljijih ozljeda ili smrti 3 levo otpuštajuća struja- uprkos grčevima čovek se može svesno odovojiti od izvora struje 3 desno nefibrilacijska struja izaziva značajne smetnje, ali još nije smrtonosna 1 bez reakcije 2 detektuje se, ali bez reakcije 4 fibrilacijska struja – smrtonosna struja, srce treperi-pritisak pada

9 PRIMENA ZUDS Zaštita od direktnog i indirektnog dodira delova pod naponom Dodir ili greška u izolaciji, pojava zemljospojne struje, ZUDS otvara krug,opasnost nestaje i pre dodira sa neispravnim objektom Zaštita od požara (iskrenje i zagrevanje) Funkcija RCD sklopke je zaštita od elektricnog udara pri neposrednom i posrednom dodiru, zaštita od požara te zaštita od krivog ožicenja RCD sklopke se u strujnim krugovima koriste samo kao dopunska zaštita Danas se u zgradarstvu najcešce koriste RCD sklopke sa nazivnom strujom greške od 30mA jer je to struja utvrena kao granicna struja koja nije opasna za ljudski život..

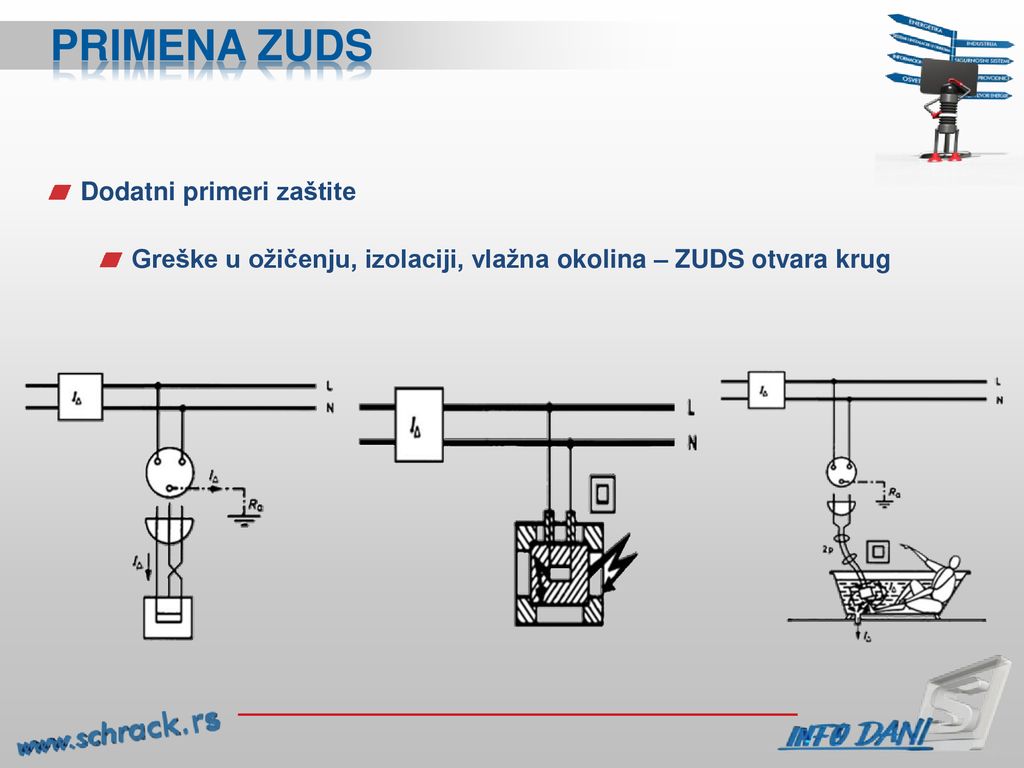

10 PRIMENA ZUDS Dodatni primeri zaštite
Greške u ožičenju, izolaciji, vlažna okolina – ZUDS otvara krug

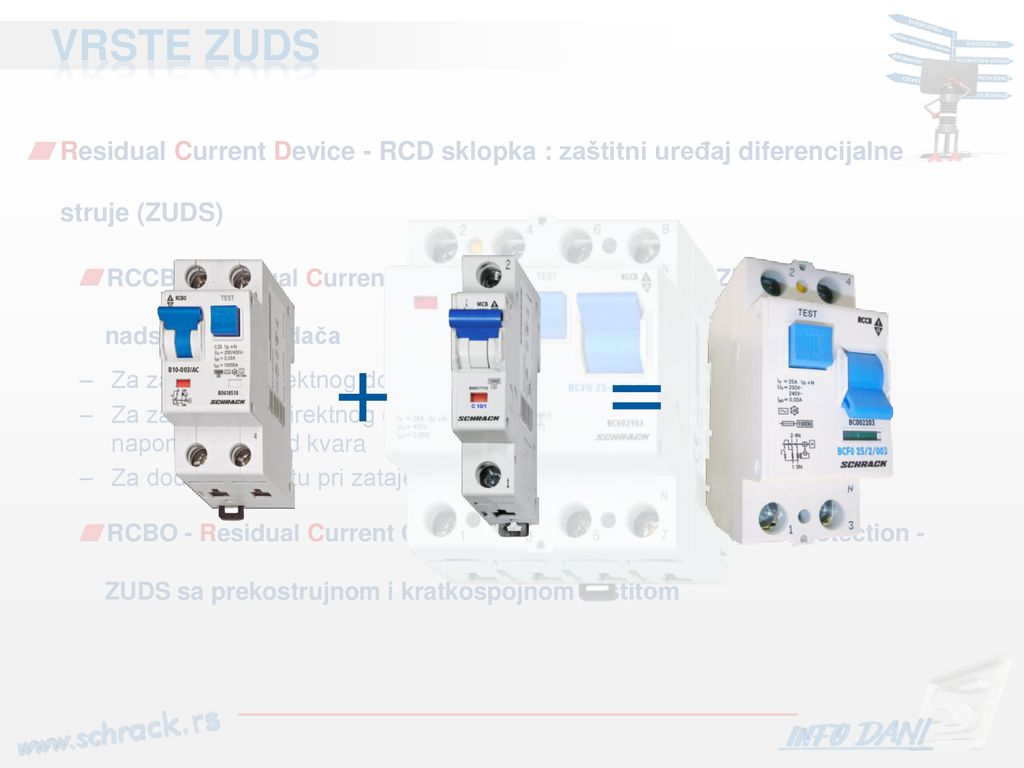

11 VRSTE ZUDS Residual Current Device - RCD sklopka : zaštitni uređaj diferencijalne struje (ZUDS) RCCB - Residual Current operated Circuit Breaker je ZUDS bez nadstrujnog okidača Za zaštitu od direktnog dodira i opasnih struja kroz telo Za zaštitu od indirektnog dodira tj za zaštitu od dodira delova koji su pod napon došli usled kvara Za dodatnu zaštitu pri zatajenju primarne zaštitne mere RCBO - Residual Current Circuit Breaker with over current protection - ZUDS sa prekostrujnom i kratkospojnom zaštitom + =

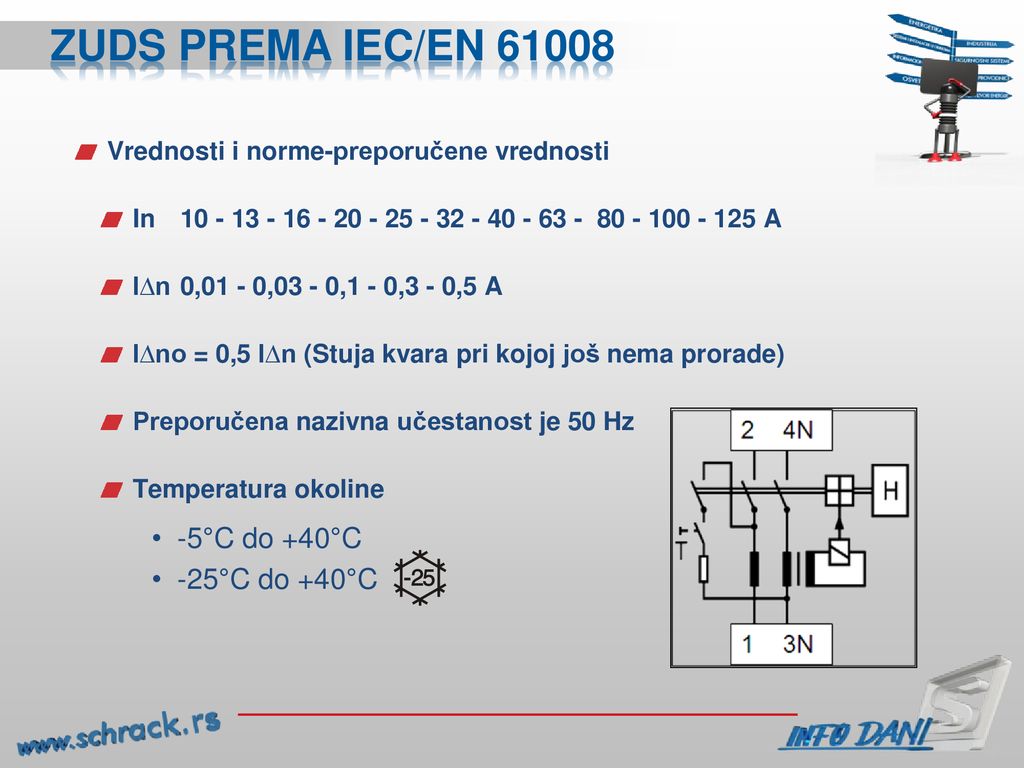

12 ZUDS prema iec/en 61008 -5°C do +40°C -25°C do +40°C
Vrednosti i norme-preporučene vrednosti In A I∆n 0,01 - 0,03 - 0,1 - 0,3 - 0,5 A I∆no = 0,5 I∆n (Stuja kvara pri kojoj još nema prorade) Preporučena nazivna učestanost je 50 Hz Temperatura okoline -5°C do +40°C -25°C do +40°C Znak oznacava da se RCD sklopka smije koristiti u temperaturnom podrucju od -25 do +40°C. To znaci da ce RCD sklopka najnormalnije funkcionirati ako se ugradi i negdje vani na niskim temperaturama.Puno drugih konkurentskih proizvoaca to nemaju. To je zbog osjetljivosti releja koji je testiran na ovim niskim temperaturama

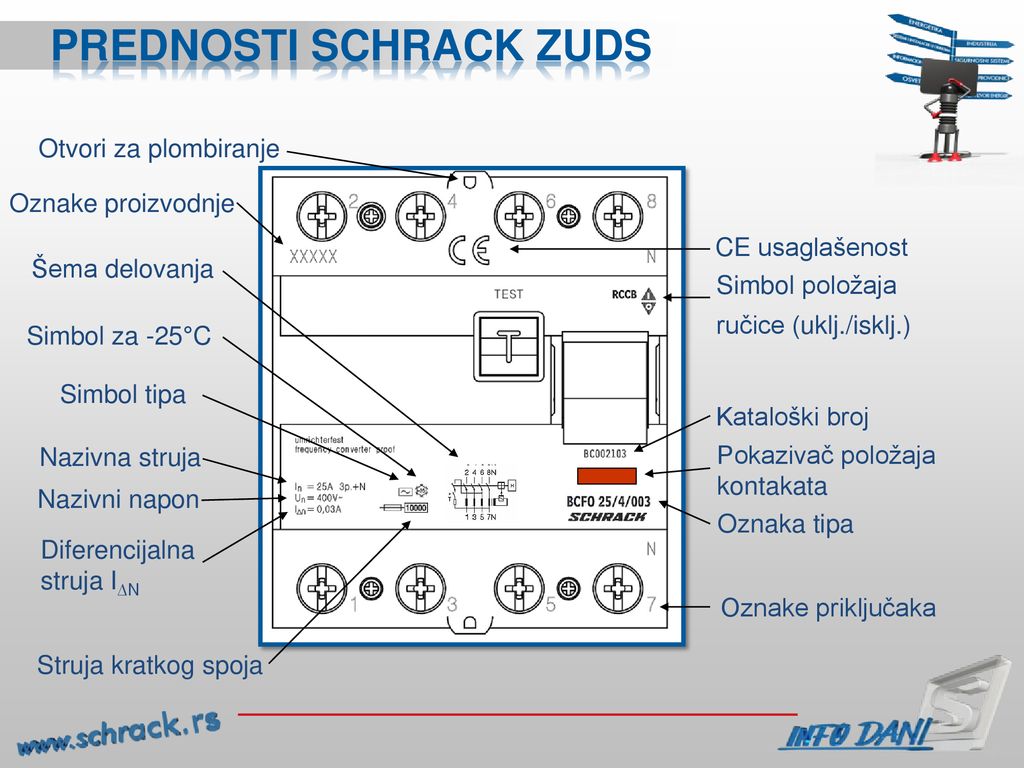

13 PREDNOSTI SCHRACK ZUDS
Otvori za plombiranje Oznake proizvodnje CE usaglašenost Šema delovanja Simbol položaja ručice (uklj./isklj.) Simbol za -25°C Simbol tipa Kataloški broj Nazivna struja Pokazivač položaja kontakata Nazivni napon Oznaka tipa Diferencijalna struja I∆N Oznake priključaka Struja kratkog spoja

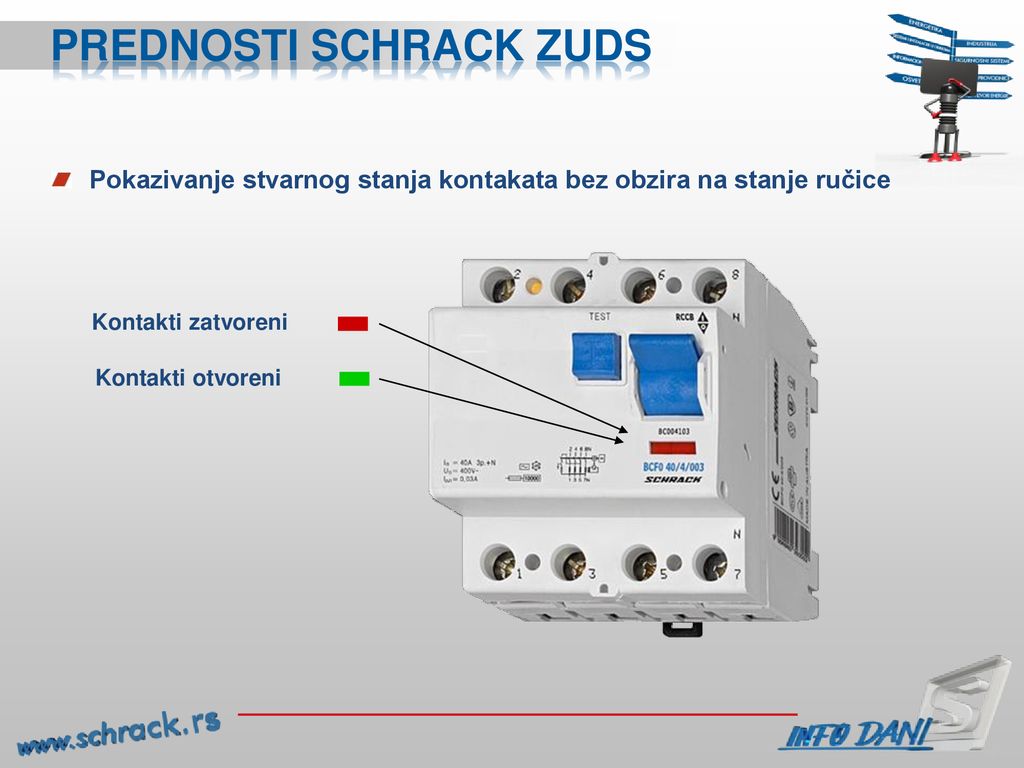

14 PREDNOSTI SCHRACK ZUDS
Pokazivanje stvarnog stanja kontakata bez obzira na stanje ručice Kontakti zatvoreni Kontakti otvoreni Važno je napomenuti da Schrack-ove RCD sklopke imaju pravo pokazivanje stanja kontakata.

15 PREDNOSTI SCHRACK ZUDS

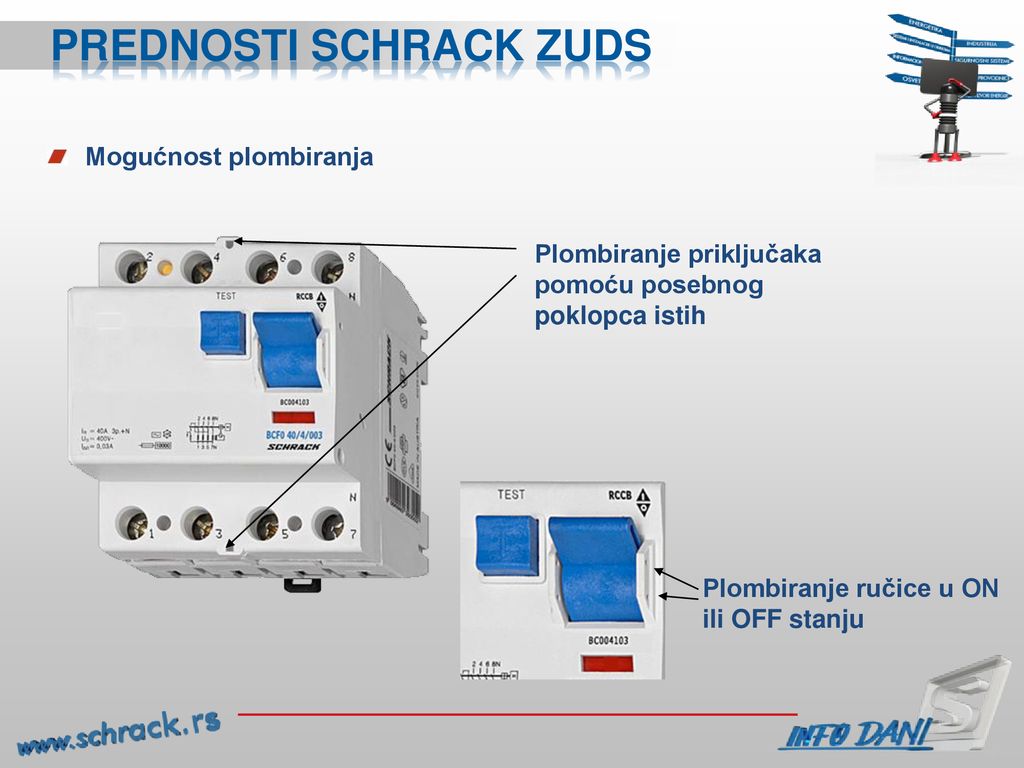

Mogućnost plombiranja Plombiranje priključaka pomoću posebnog poklopca istih Plombiranje ručice u ON ili OFF stanju

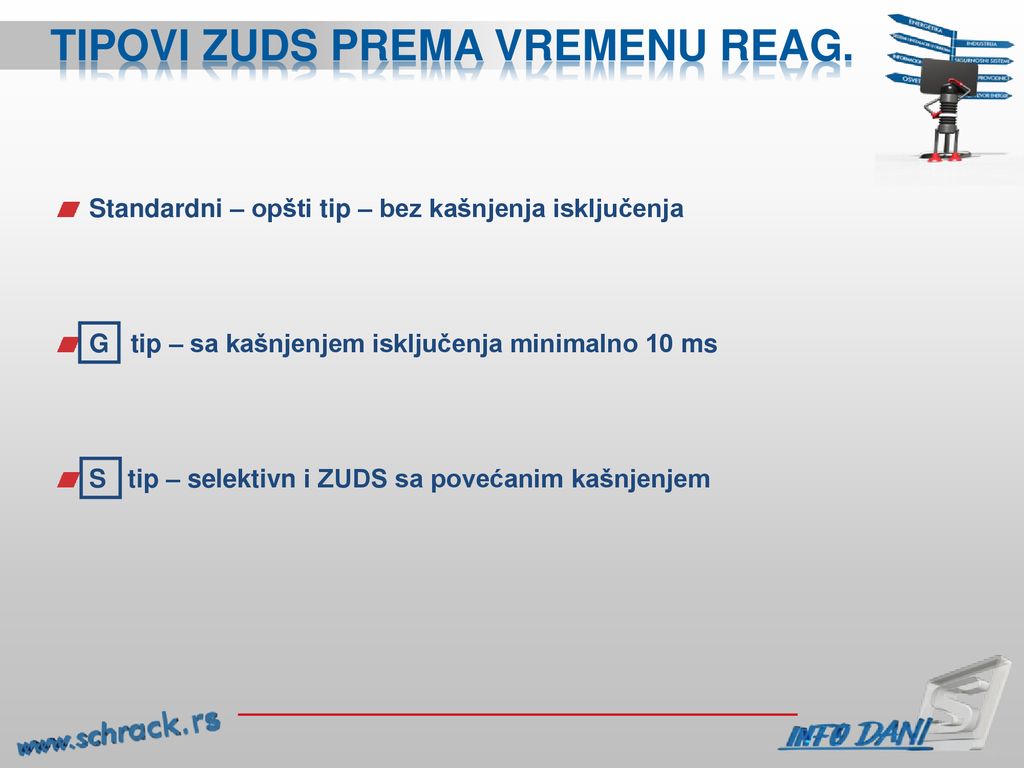

16 Tipovi ZUDS PREMA VREMENU REAG.
Standardni – opšti tip – bez kašnjenja isključenja G tip – sa kašnjenjem isključenja minimalno 10 ms S tip – selektivn i ZUDS sa povećanim kašnjenjem

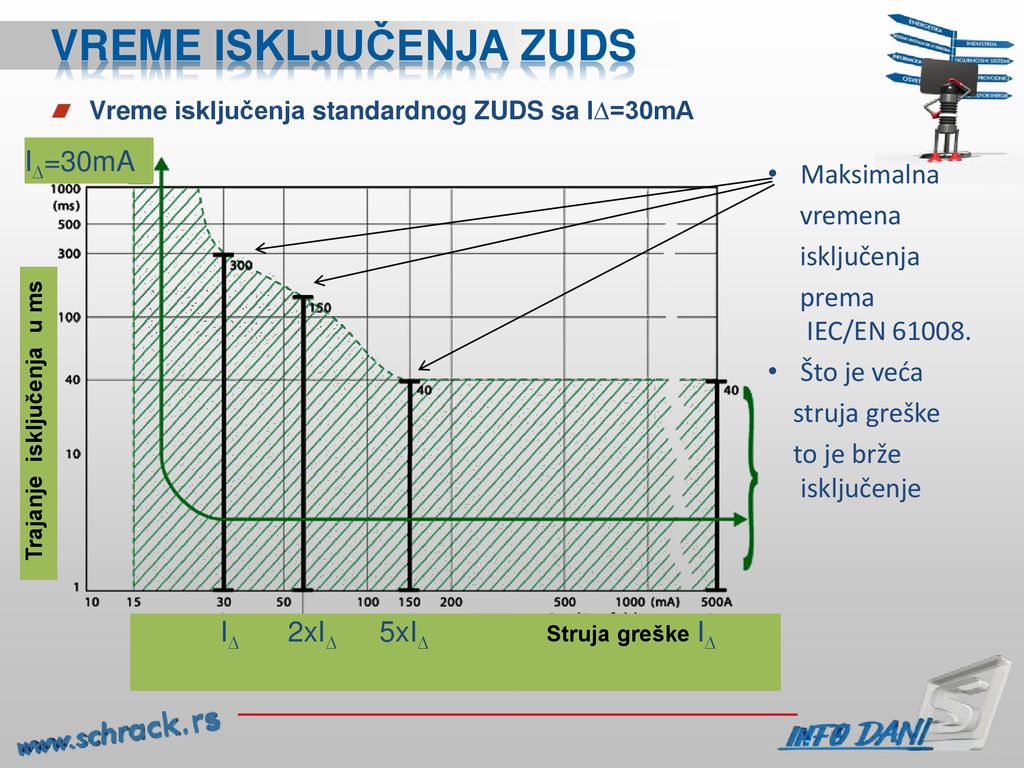

17 Vreme isključenja zuds
Vreme isključenja standardnog ZUDS sa I∆=30mA I∆=30mA Maksimalna vremena isključenja prema IEC/EN Što je veća struja greške to je brže isključenje Trajanje isključenja u ms RCD sklopka bez vremenskog zatezanja. Otporna na strujne udare: 250A (8/20μs) Kod njih je definirano samo maksmalno vrijeme unutar kojeg RCD sklopka mora odreagirati. Tako je kod: maksimalno vrijeme reakcije 300ms 2 x 150ms 5 x 40ms I∆ xI∆ xI∆ Struja greške I∆

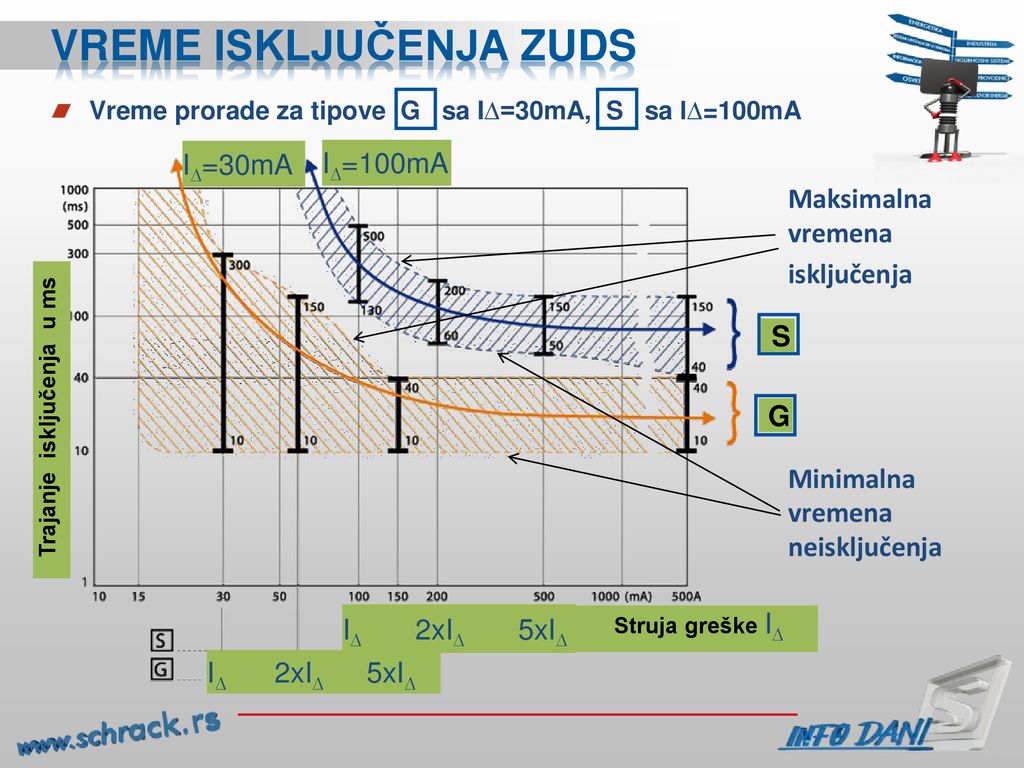

18 Vreme isključenja zuds
Vreme prorade za tipove G sa I∆=30mA, S sa I∆=100mA I∆=30mA I∆=100mA Maksimalna vremena isključenja Minimalna vremena neisključenja S Trajanje isključenja u ms G Primijetite da sklopke tipa G neće isklopiti ako je struja grešške kraćeg trajanja od 10 ms. Tip G-RCD sklopka sa vremenskim zatezanjem od min. 10 ms. Čvrstoća na strujne udare: 3000A (8/20μs). Nema lažžnog isklapanja (npr. usljed atmosferskih pražžnjenja). Tip S - RCD sklopka sa vremeskim zatezanjem od min. 40 ms. Čvrstoća na strujne udare: 5000A (8/20μs). Nema lažžnog isklapanja (npr. usljed atmosferskih pražžnjenja). I∆ xI∆ xI∆ Struja greške I∆ I∆ xI∆ xI∆

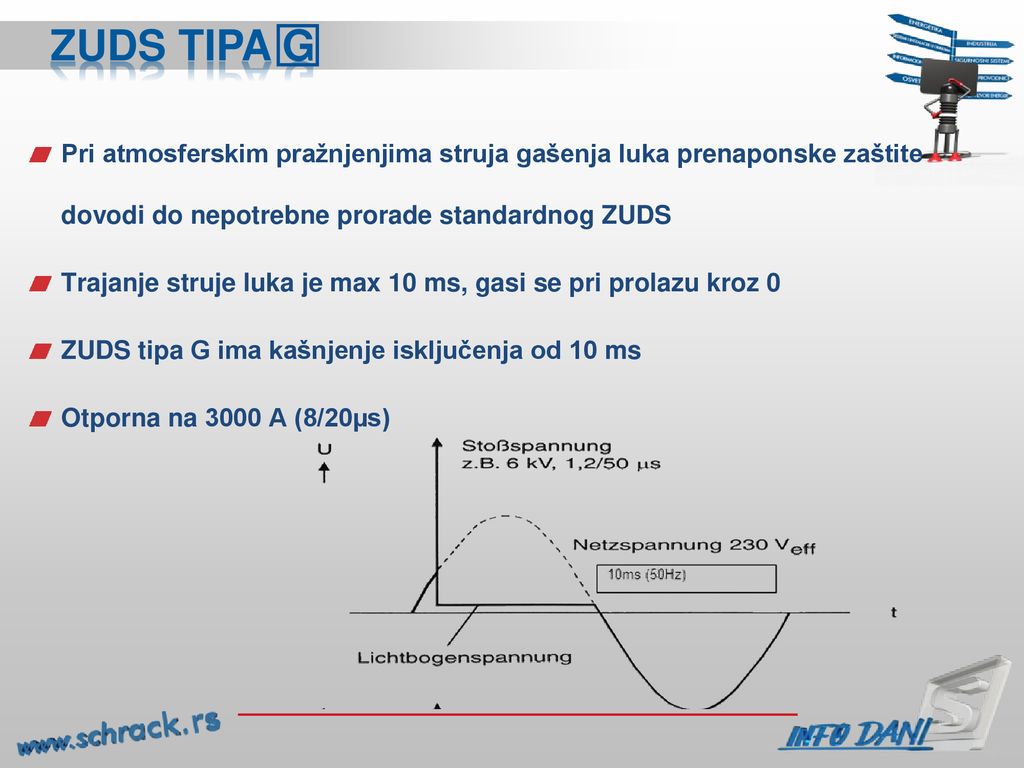

19 ZUDS tipa g Pri atmosferskim pražnjenjima struja gašenja luka prenaponske zaštite dovodi do nepotrebne prorade standardnog ZUDS Trajanje struje luka je max 10 ms, gasi se pri prolazu kroz 0 ZUDS tipa G ima kašnjenje isključenja od 10 ms Otporna na 3000 A (8/20µs)

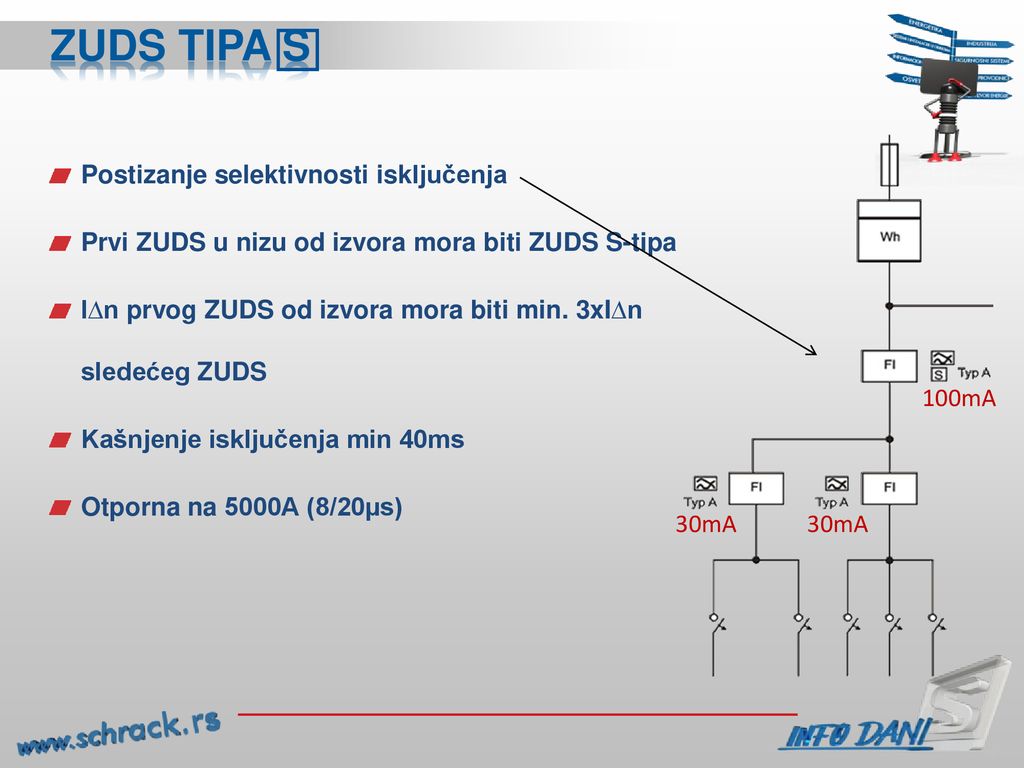

20 ZUDS tipa s Postizanje selektivnosti isključenja
100mA 30mA mA Postizanje selektivnosti isključenja Prvi ZUDS u nizu od izvora mora biti ZUDS S-tipa I∆n prvog ZUDS od izvora mora biti min. 3xI∆n sledećeg ZUDS Kašnjenje isključenja min 40ms Otporna na 5000A (8/20µs) Prema evropskim normama propisano je da glavna RCD sklopka u strujnom krugu (prva) mora biti Tip-S, odnosno SELEKTIVNA, što je i glavni preduvjet selektivnosti. Ona ima vremensku zadršku od minimalno 40ms i ona je jedina prikladna za serijsko spajanje sa drugim RCD sklopkama. Zbog postizanja selektivnosti glavna RCD sklopka mora imati nazivnu struju greške koja je 3 puta veca od nazivne struje greške RCD sklopke koja je „ispod“ nje.

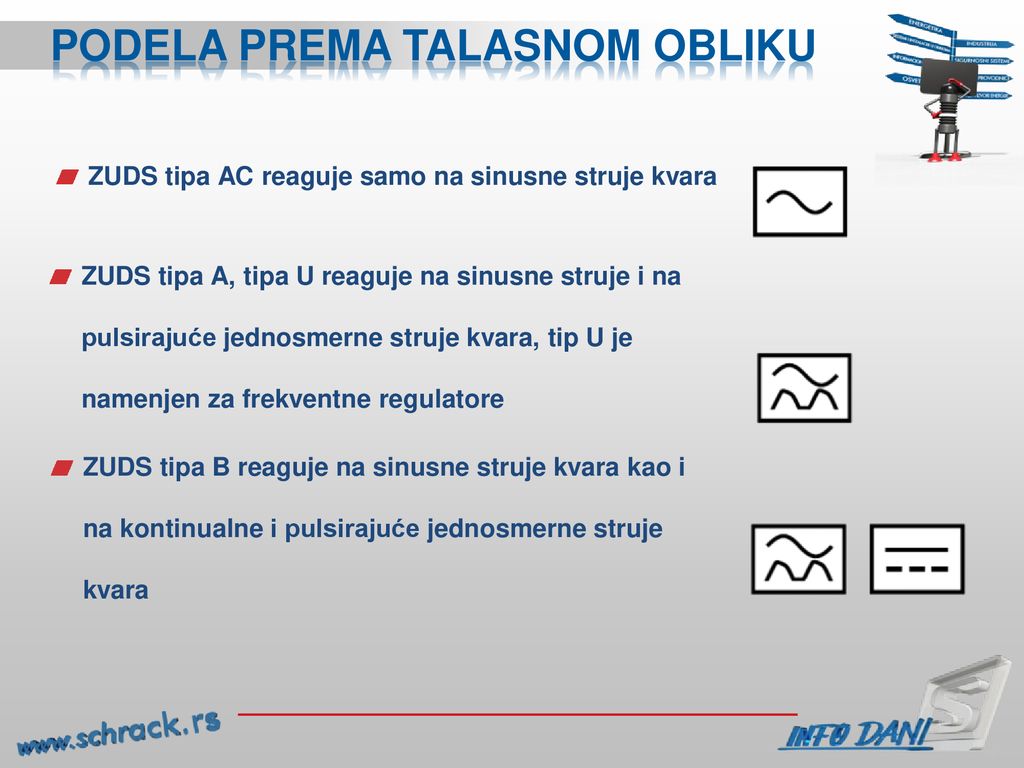

21 Podela prema talasnom obliku
ZUDS tipa AC reaguje samo na sinusne struje kvara ZUDS tipa A, tipa U reaguje na sinusne struje i na pulsirajuće jednosmerne struje kvara, tip U je namenjen za frekventne regulatore ZUDS tipa B reaguje na sinusne struje kvara kao i na kontinualne i pulsirajuće jednosmerne struje kvara Razlika izmeu sklopki Tipa AC i A je samo u materijalu od kojeg je izraena jezgra trafoa (razlicita histereza). Sve ove RCD sklopke: AC, A i U su “voltage independent” sklopke - naponski neovisne sklopke. Još se nazivaju i elektromehanicke sklopke. Kod ovih RCD sklopki energija inducirane struje na sekundaru trafoa je dovoljna da „izbaci“ sklopku. RCD sklopke tip-B izrauju se prema normi EN50178. Neki od ureaja koja u slucaju kvara generiraju konstantne istosmjerne struje su: - rendgeni - frekventni pretvaraci sustavi neprekidnog napajanja (UPS-ovi). tip B ima još jedan dodatni trafo (W2) i elektroniku (E). Elektronika (E) za proradu treba minimalni napon od 30V DC.

22 Podela prema talasnom obliku

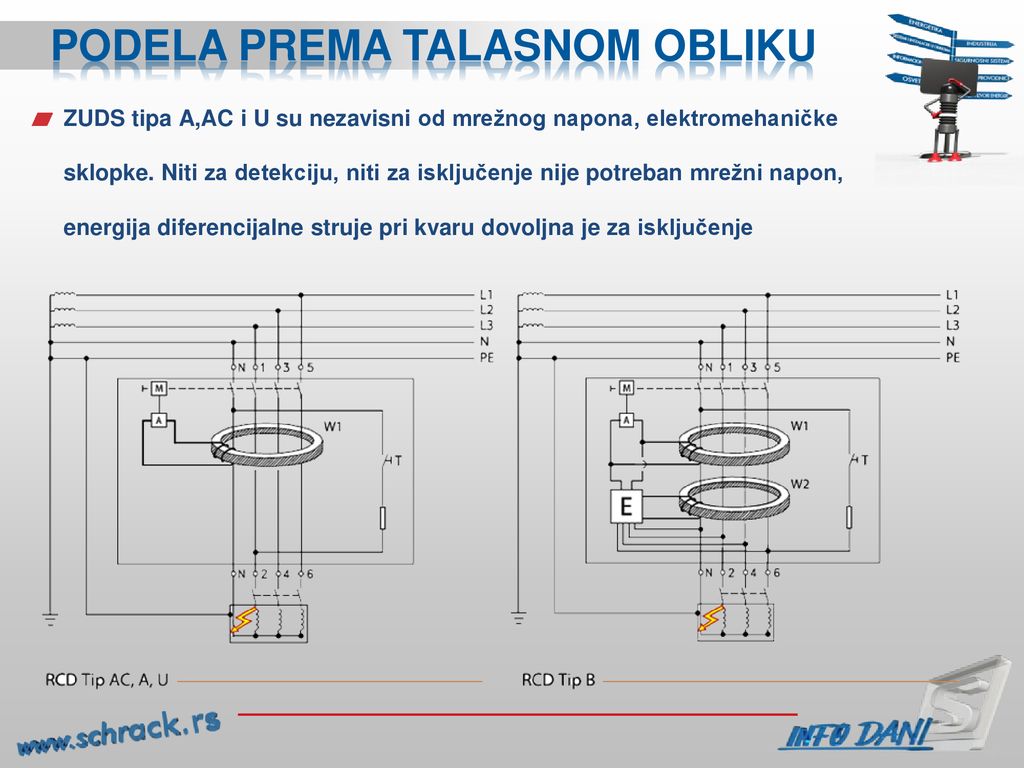

ZUDS tipa A,AC i U su nezavisni od mrežnog napona, elektromehaničke sklopke. Niti za detekciju, niti za isključenje nije potreban mrežni napon, energija diferencijalne struje pri kvaru dovoljna je za isključenje

23 Oblici struje kvara i izbor zuds

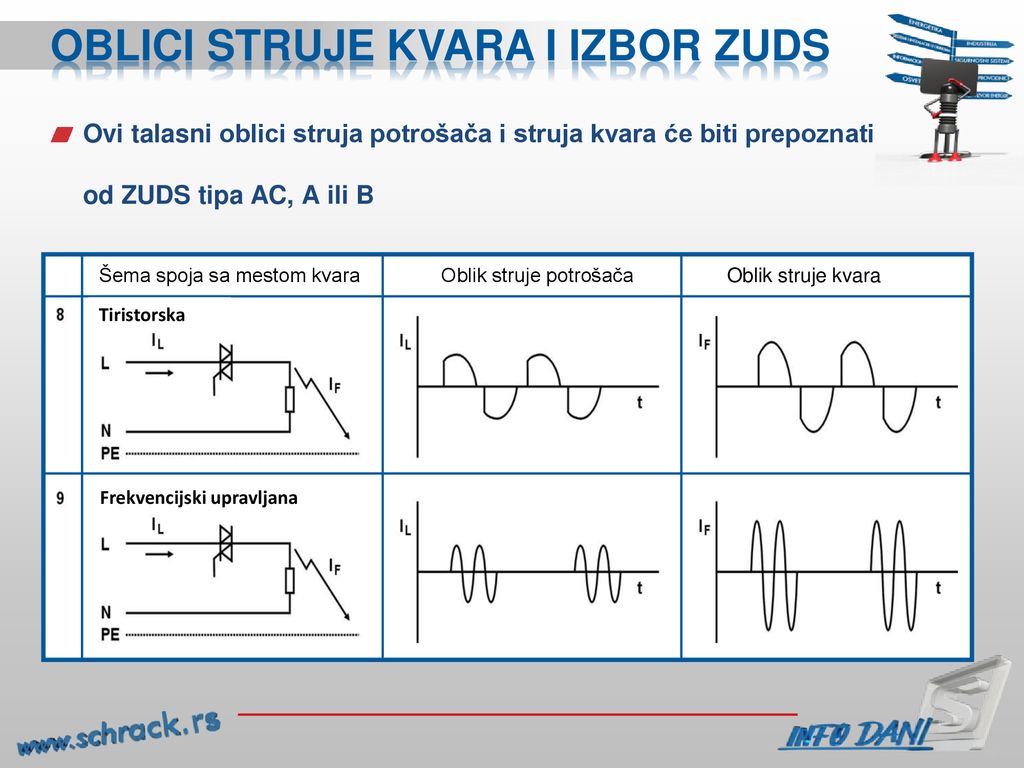

Ovi talasni oblici struja potrošača i struja kvara će biti prepoznati od ZUDS tipa AC, A ili B Šema spoja sa mestom kvara Oblik struje potrošača Oblik struje kvara Tiristorska Frekvencijski upravljana

24 Oblici struje kvara i izbor zuds

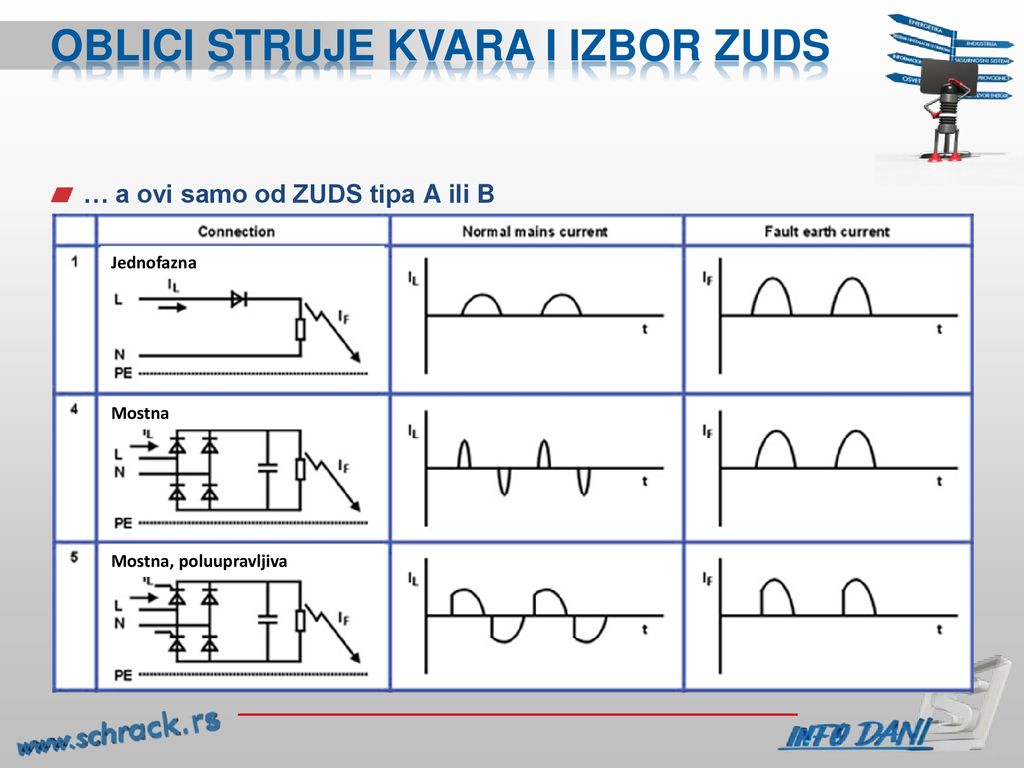

… a ovi samo od ZUDS tipa A ili B Jednofazna Mostna Mostna, poluupravljiva

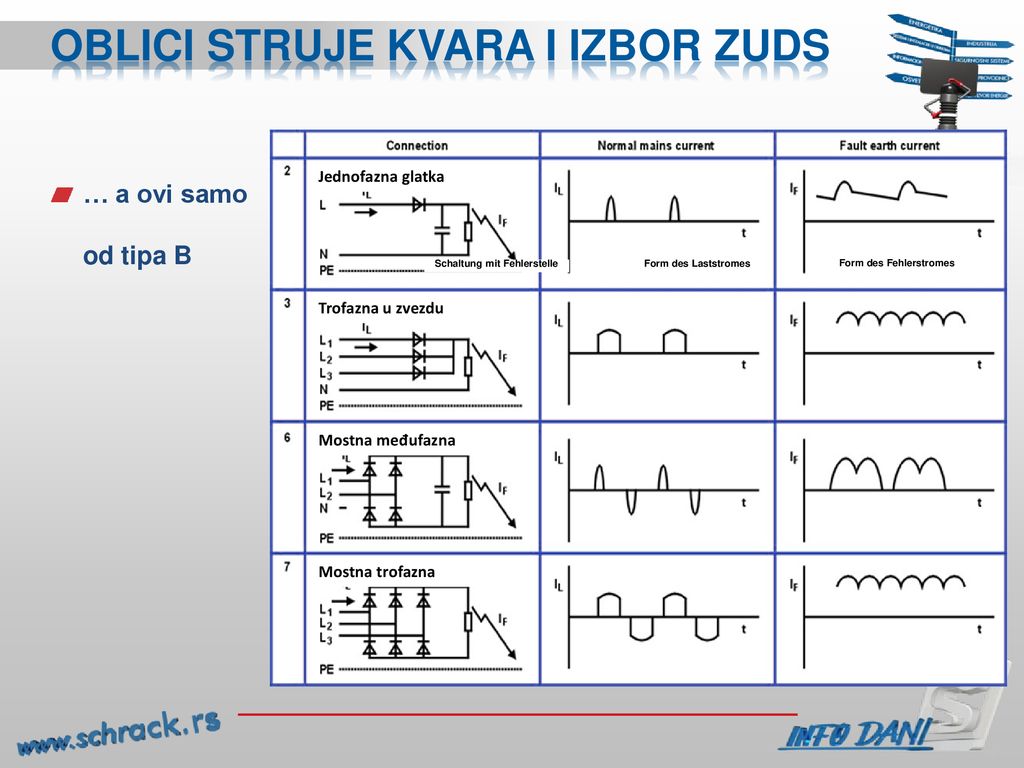

25 Oblici struje kvara i izbor zuds
Schaltung mit Fehlerstelle Form des Laststromes Form des Fehlerstromes Jednofazna glatka Trofazna u zvezdu Mostna međufazna Mostna trofazna … a ovi samo od tipa B

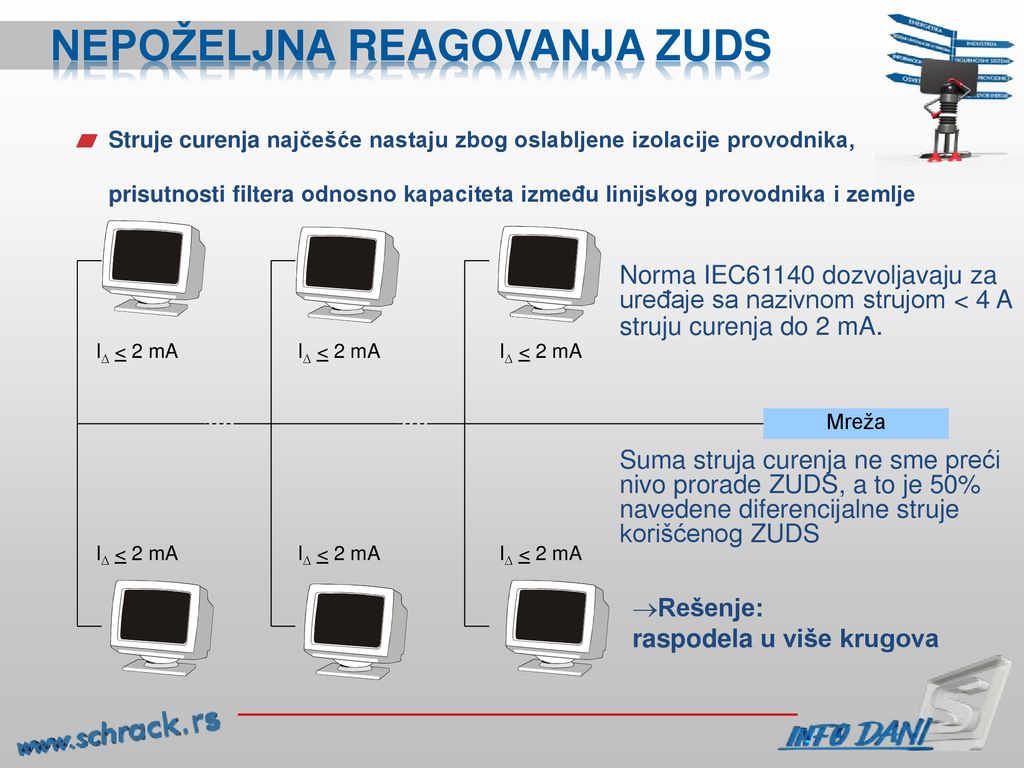

26 Nepoželjna reagovanja zuds
Struje curenja najčešće nastaju zbog oslabljene izolacije provodnika, prisutnosti filtera odnosno kapaciteta između linijskog provodnika i zemlje Norma IEC61140 dozvoljavaju za uređaje sa nazivnom strujom < 4 A struju curenja do 2 mA. Suma struja curenja ne sme preći nivo prorade ZUDS, a to je 50% navedene diferencijalne struje korišćenog ZUDS ID < 2 mA Mreža Ukupna struja curenja je zbroj svih tih struja curenja koje kroz uzemljenje prolaze prema zemlji. Norma IEC propisuje najvišše dopušštene vrednosti nežželjenih struja curenja za stalno priključene terete kao i za terete priključene preko utikaèa/utičnica (do 32 A). Dopuššene vrednosti nežželjenih struja curenja (ovisno o nazivnoj struji ureðaja) za ureðaje spojene preko 1F ili 3F utičnice iznose: - za ureðaje čija je nazivna struja 4 A maksimalna dopušštena struja curenja je 2mA - za ureðaje nazivne struje od A maksimalna dopuštena struja curenja je 0,5mA / A (npr. za ureðaj od 5 A ta struja bi bila 2,5 mA) - za ureðaje nazivne struje od A maksimalna dopušštena struja curenja je 5mA Neke karakteristiène vrijednosti struja curenja kod ureðaja su: - Računala ->1 do 2 mA - Printeri -> 0,5 do 1 mA - Mali prijenosni ureðaji (mikser, fen,...) 0,5 do 0,75 mA - Frekventni pretvaraèi sa ugraðenim B filterom -> 5 do 25 mA Ove nežželjene struje mogu dovesti i do nežželjenih okidanja RCD sklopke. Ako imamo npr. 10 PC-ja na istom strujnom krugu i ako svaki PC ima curenje (leakage current) od 2mA => 10x2=20mA što znači da RCD sklopka od 30mA već smije okinuti (jer prema normi RCD sklopka smije okinuti od % nazivne struje grešške). U strujnim krugovima sa većim brojem računala požželjno je da jedna RCD sklopka od 30mA ne šštiti višše od 4 računala. Rešenje: raspodela u više krugova

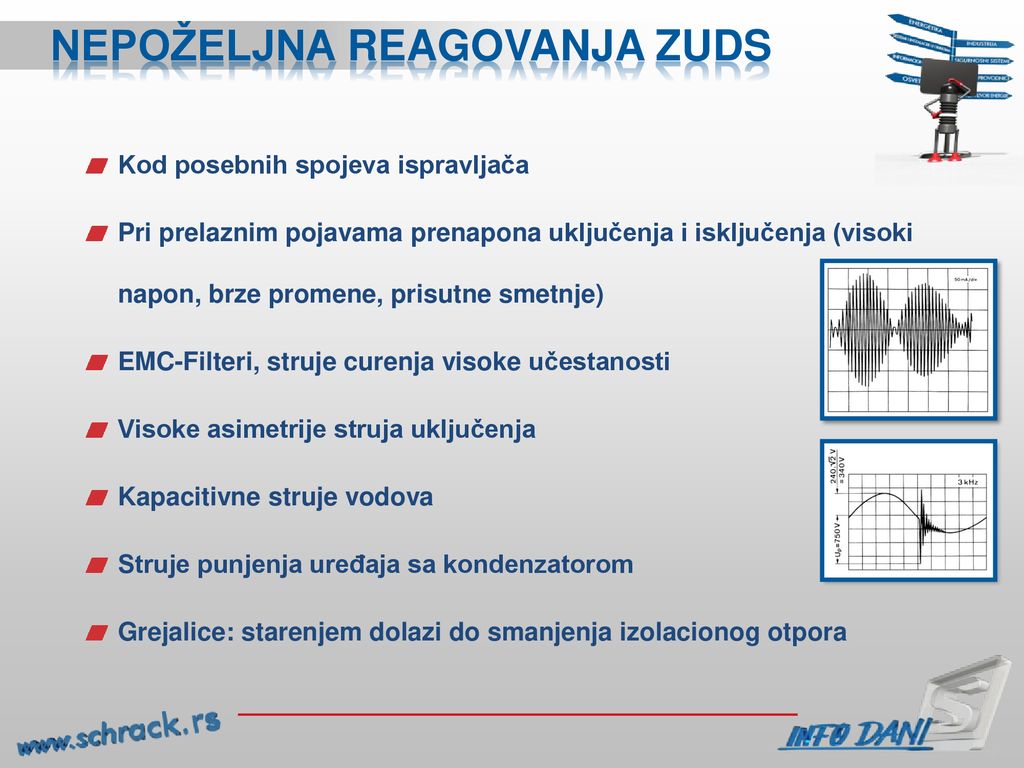

27 Nepoželjna reagovanja zuds
Kod posebnih spojeva ispravljača Pri prelaznim pojavama prenapona uključenja i isključenja (visoki napon, brze promene, prisutne smetnje) EMC-Filteri, struje curenja visoke učestanosti Visoke asimetrije struja uključenja Kapacitivne struje vodova Struje punjenja uređaja sa kondenzatorom Grejalice: starenjem dolazi do smanjenja izolacionog otpora

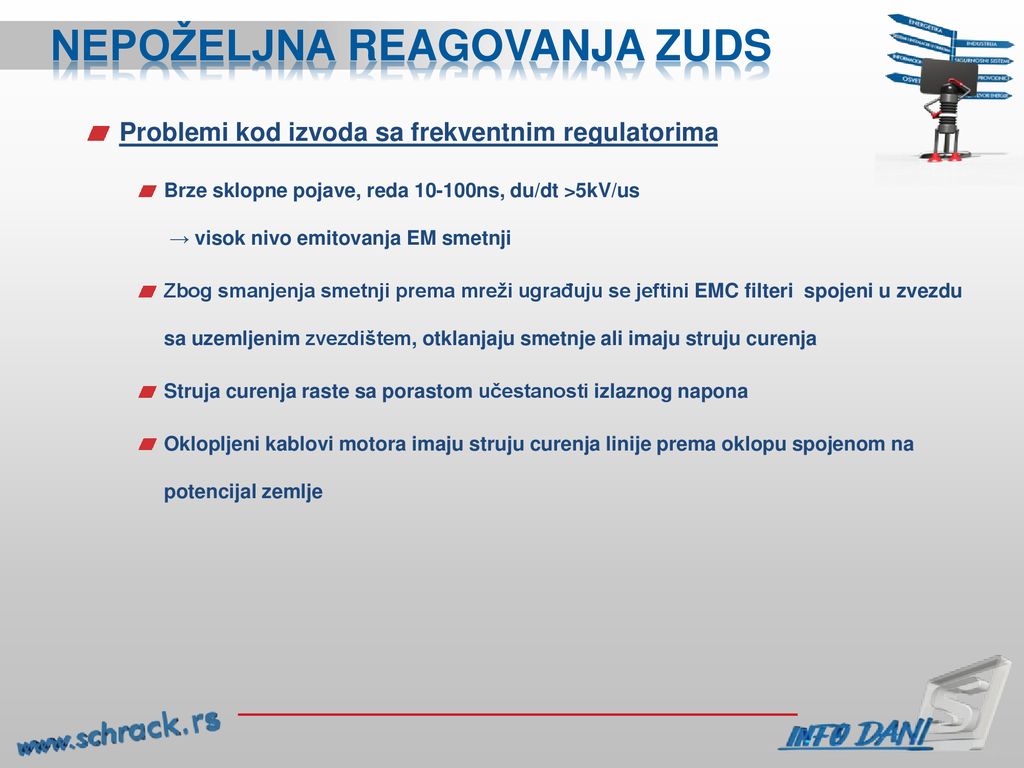

28 Nepoželjna reagovanja zuds
Problemi kod izvoda sa frekventnim regulatorima Brze sklopne pojave, reda ns, du/dt >5kV/us → visok nivo emitovanja EM smetnji Zbog smanjenja smetnji prema mreži ugrađuju se jeftini EMC filteri spojeni u zvezdu sa uzemljenim zvezdištem, otklanjaju smetnje ali imaju struju curenja Struja curenja raste sa porastom učestanosti izlaznog napona Oklopljeni kablovi motora imaju struju curenja linije prema oklopu spojenom na potencijal zemlje Spezielle Bauformen, z.B. für den Einsatz bei Frequenzumrichtern (FI-U), haben ebenfalls eine pulsstromsensitive Auslösung. Es wird jedoch in für Frequenzumrichter typischen Frequenzbereichen die Empfindlichkeit herabgesetzt, um Fehlauslösungen zu vermeiden. Dieser Typ FI-U erfüllt aber nicht die Kriterien des B-Types. Die Geräte der Baureihe FI-D/B sind allstromsensitive Fehlerstromschutzschalter für den Einsatz in 50 Hz Wechselstromanlagen mit elektronischen Betriebsmitteln wie z.B. Frequenzumrichter, USV-Anlagen, Schaltnetzteile oder Hochfrequenzstromrichter.

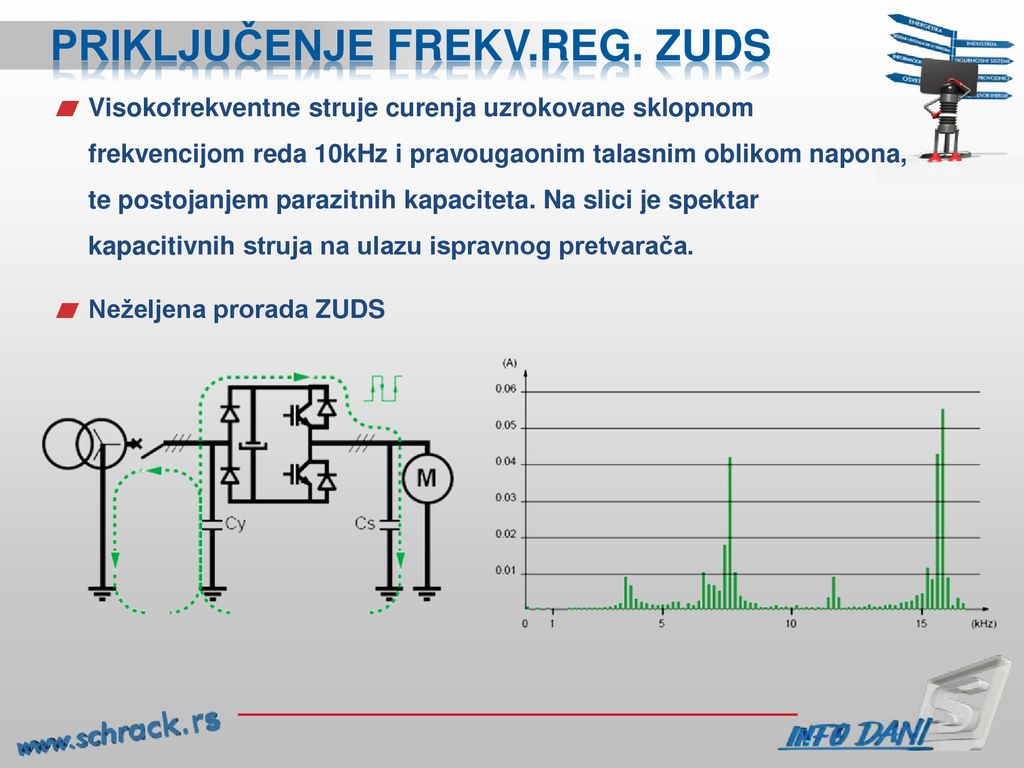

29 Priključenje frekv.reg. zuds
Visokofrekventne struje curenja uzrokovane sklopnom frekvencijom reda 10kHz i pravougaonim talasnim oblikom napona, te postojanjem parazitnih kapaciteta. Na slici je spektar kapacitivnih struja na ulazu ispravnog pretvarača. Neželjena prorada ZUDS Durch die erhöhte Auslöseschwelle (2A) im oberen Frequenzbereich sind unsere FID-B optimiert für die Anwendung für Frequenzumrichter, da es zu geringerer Möglichkeit von Fehlauslösungen führt. Es ist hedoch klar, dass im oberen Frequenzbereich der FI-Schutzschalter nicht für Brandschutzzwecke geeignet ist, sondern die Primäre Ausrichtung dieses Gerätes der Berührungsschutz und eine hohe Zuverlässigkeit ist.

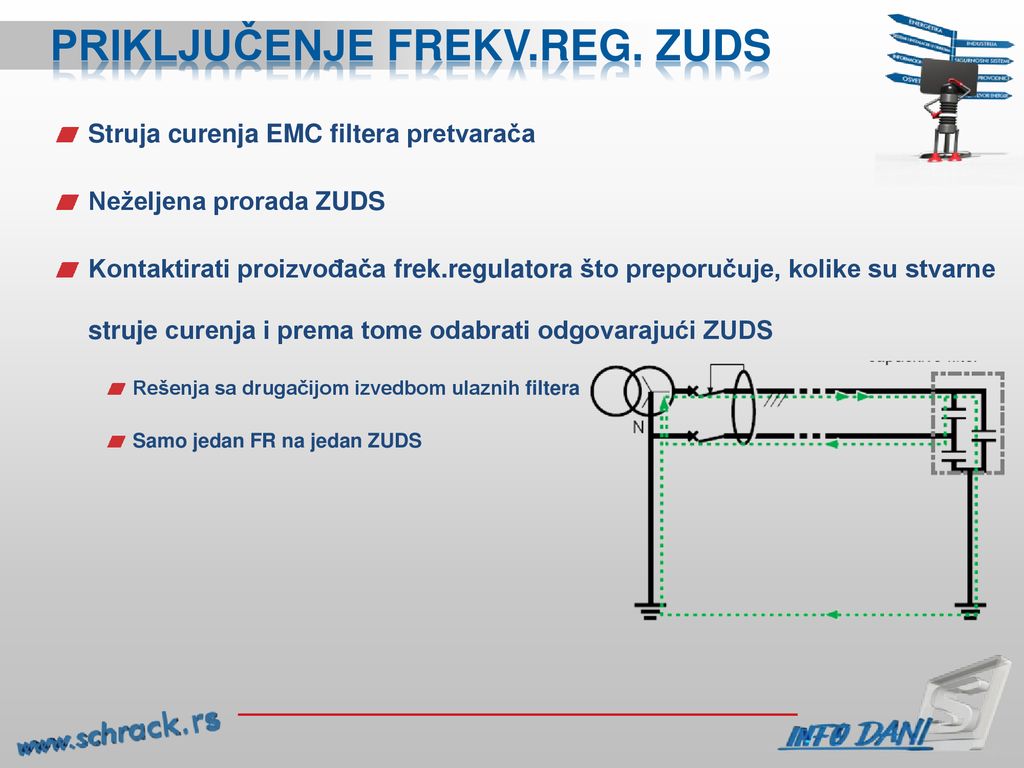

30 Priključenje frekv.reg. zuds
Struja curenja EMC filtera pretvarača Neželjena prorada ZUDS Kontaktirati proizvođača frek.regulatora što preporučuje, kolike su stvarne struje curenja i prema tome odabrati odgovarajući ZUDS Rešenja sa drugačijom izvedbom ulaznih filtera Samo jedan FR na jedan ZUDS Durch die erhöhte Auslöseschwelle (2A) im oberen Frequenzbereich sind unsere FID-B optimiert für die Anwendung für Frequenzumrichter, da es zu geringerer Möglichkeit von Fehlauslösungen führt. Es ist hedoch klar, dass im oberen Frequenzbereich der FI-Schutzschalter nicht für Brandschutzzwecke geeignet ist, sondern die Primäre Ausrichtung dieses Gerätes der Berührungsschutz und eine hohe Zuverlässigkeit ist.

31 Priključenje frekv.reg. zuds

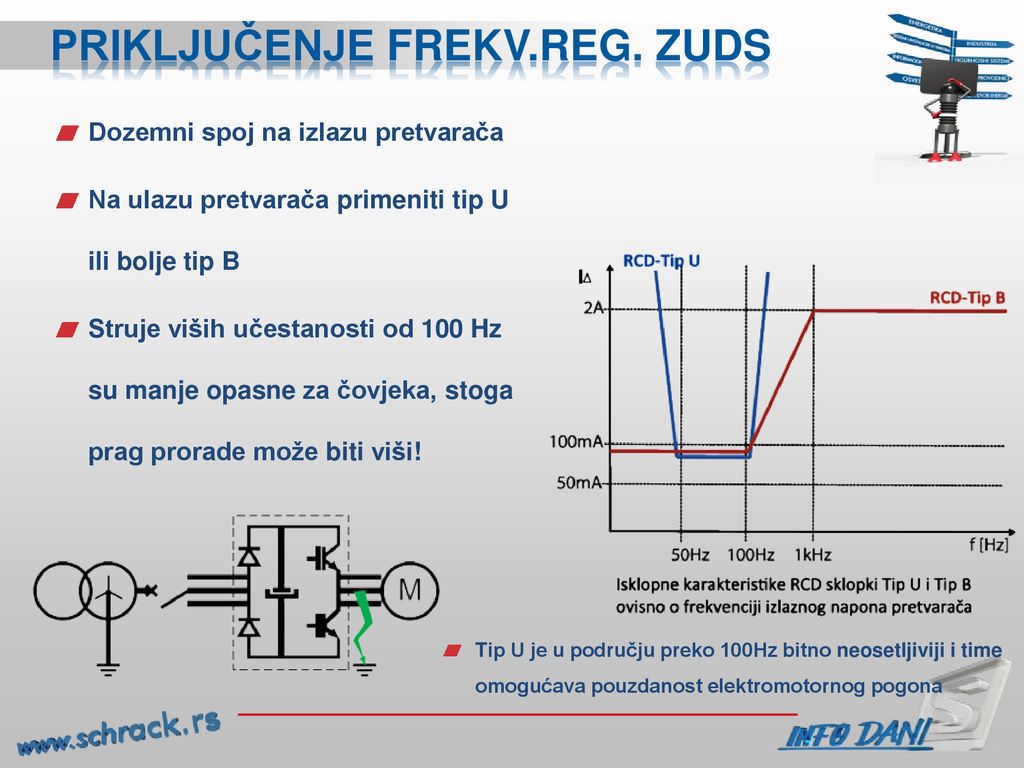

Dozemni spoj na izlazu pretvarača Na ulazu pretvarača primeniti tip U ili bolje tip B Struje viših učestanosti od 100 Hz su manje opasne za čovjeka, stoga prag prorade može biti viši! Graf prikazuje nam karakteristike okidanja RCD sklopki tipa U i tipa B u razlicitim frekvencijskim podrucjima izlaznog napona pretvaraca. Ako npr. promatramo RCD sa In=100mA Vidimo da ce RCD sklopka Tipa U samo u frekventnom podrucju od Hz isklopiti u propisanom podrucju (od % In ). Dakle pruža zaštitu samo u frekventnom podrucju od Hz. Ako pogledamo RCD Tip B vidimo da ona pruža zaštitu u frekventnom podrucju od 0-100Hz. Također, ako diferencijalna struja prijeđe vrijednost od 2A RCD sklopka Tip B postaje osjetljiva na frekvencije velicine do 1MHz. Tip U je u području preko 100Hz bitno neosetljiviji i time omogućava pouzdanost elektromotornog pogona

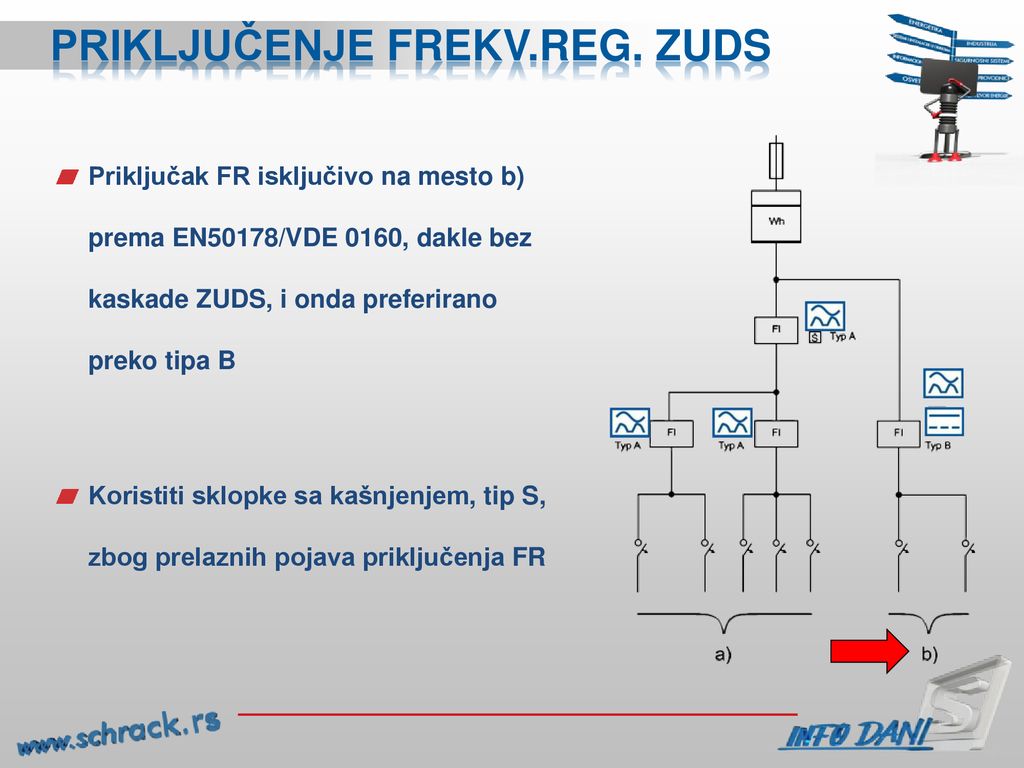

32 Priključenje frekv.reg. zuds
Priključak FR isključivo na mesto b) prema EN50178/VDE 0160, dakle bez kaskade ZUDS, i onda preferirano preko tipa B Koristiti sklopke sa kašnjenjem, tip S, zbog prelaznih pojava priključenja FR Svi uređaji koji generiraju konstantne i blago impulsne struje kvara moraju (prema EN50178 /VDE 0160) biti prikljuceni na poseban strujni krug (u kojem koristimo RCD sklopku Tip B). Ako bi RCD sklopku Tip B spojili nakon glavne sklopke (na slici oznaceno crvenom bojom) to bi moglo stvoriti probleme jer bi u tom slucaju glavna RCD sklopka (Tip A) bila manje osjetljiva na AC i pulsne DC struje greške što bi moglo dovesti do neisklapanja u slucaju pojave struje greške. Dakle u tim slucaju glavna RCD sklopka bi prema ostalim prikljucenim strujnim krugovima izgubila svoju osnovnu funkciju - a to je zaštita).

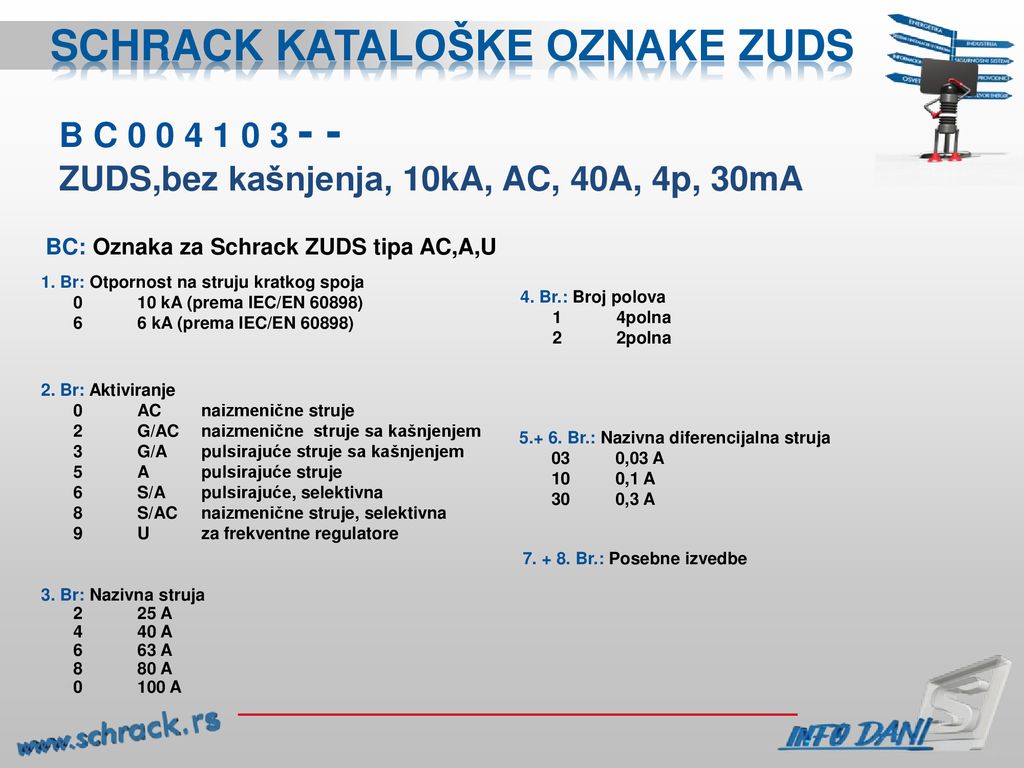

33 Schrack Kataloške oznake zuds
B C ZUDS,bez kašnjenja, 10kA, AC, 40A, 4p, 30mA BC: Oznaka za Schrack ZUDS tipa AC,A,U 1. Br: Otpornost na struju kratkog spoja 0 10 kA (prema IEC/EN 60898) 6 6 kA (prema IEC/EN 60898) 4. Br.: Broj polova 1 4polna 2 2polna 2. Br: Aktiviranje 0 AC naizmenične struje 2 G/AC naizmenične struje sa kašnjenjem 3 G/A pulsirajuće struje sa kašnjenjem 5 A pulsirajuće struje 6 S/A pulsirajuće, selektivna 8 S/AC naizmenične struje, selektivna 9 U za frekventne regulatore Br.: Nazivna diferencijalna struja 03 0,03 A 10 0,1 A 30 0,3 A Hier sieht man den Nummernschlüssel unserer FI-Schutzschalter. Durch diesen Schlüssel kann jeder FI-Schutzschalter der Serie BC zugeordnet werden. Br.: Posebne izvedbe 3. Br: Nazivna struja 2 25 A 4 40 A 6 63 A 8 80 A 0 100 A

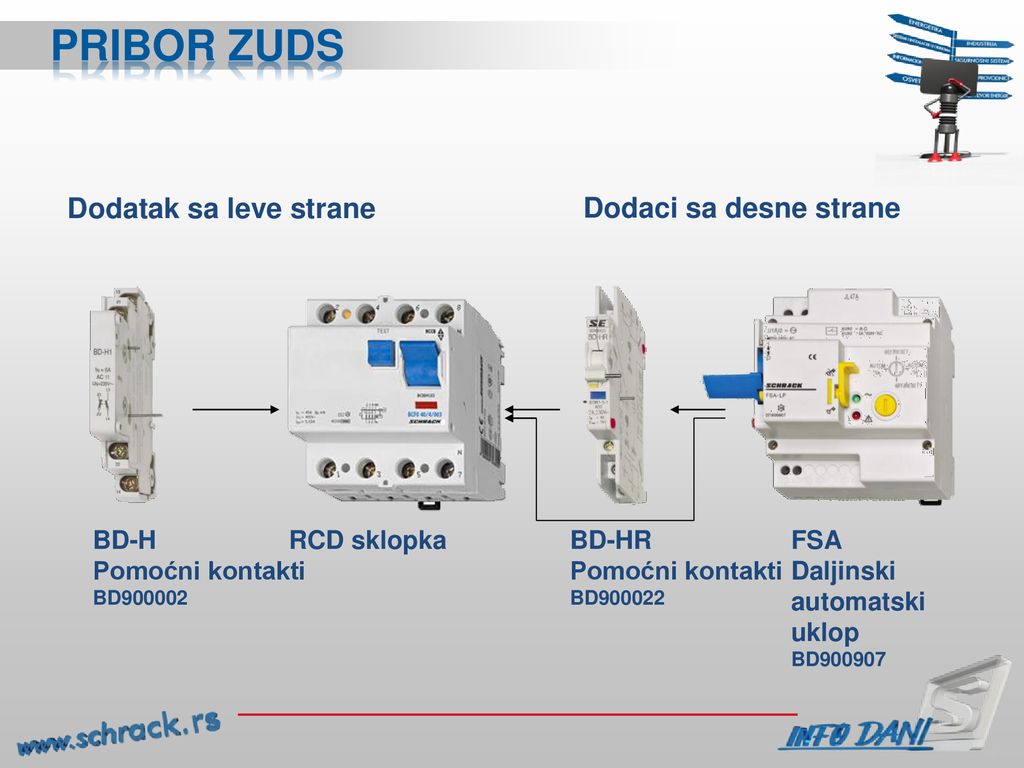

34 Pribor zuds Dodatak sa leve strane Dodaci sa desne strane BD-H
Pomoćni kontakti BD900002 BD-HR Pomoćni kontakti BD900022 FSA Daljinski automatski uklop BD900907 RCD sklopka

35 Priori serija zuds Naponski nezavisna Pokazivač nivoa struje kvara
Integrisani pomoćni kontakt za predupozorenje Tip A, izvedbe G i S Testiranje 1 x godišnje Nove digitalne RCD PRIORI sklopke osim zaštite ljudi omogucuju nadzor elektricnih instalacija. Npr. PRIORI RCD sklopka može aktivirati zvucni ili svjetlosni alarm prije nego diferencijalna struja “paralizira” cijelu instalaciju. IEC/EN standard za RCD propisuje da ona mora isklopiti u slucaju kada se diferencijalna struja nalazi između 50% i 100% nazivne diferencijalne struje. Kod klasicnih RCD sklopki male diferencijalne struje cesto uzrokuju neželjena isklapanja a problem se može primjetiti tek nakon isklapanja. Digitalne PRIORI RCD sklopke znacajno smanjuju broj neželjenih isklapanja, omogucuju stalni nadzor instalacije te pravovremeno otklanjanje nastalih kvarova. Digitalna PRIORI RCD sklopka ce isklopiti tek ako diferencijalna struja dosegne vrijednost višu od 90% nazivne diferencijalne struje.

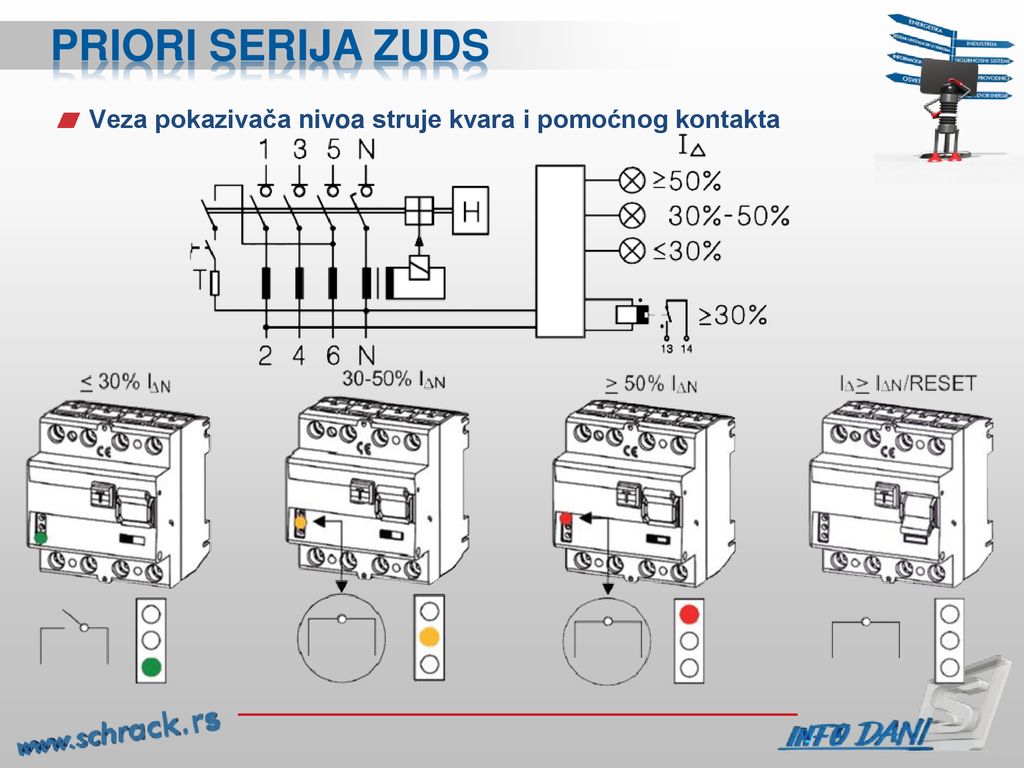

36 Priori serija zuds Veza pokazivača nivoa struje kvara i pomoćnog kontakta

37 Priori serija zuds Tip A izvedba G, kašnjenje min.10ms, otpornost na udare 3kA(8/20μs) : 40 A / 4 P / 30mA 63 A / 4 P / 30mA 80 A / 4 P / 30mA 63 A / 4 P / 300 mA 80 A / 4 P / 300 mA Tip A izvedba S, kašnjenje min.40ms, otpornost na udare 5kA(8/20μs) : 40 A / 4 P / 300mA 63 A / 4 P / 300 mA 80 A / 4 P / 300 mA

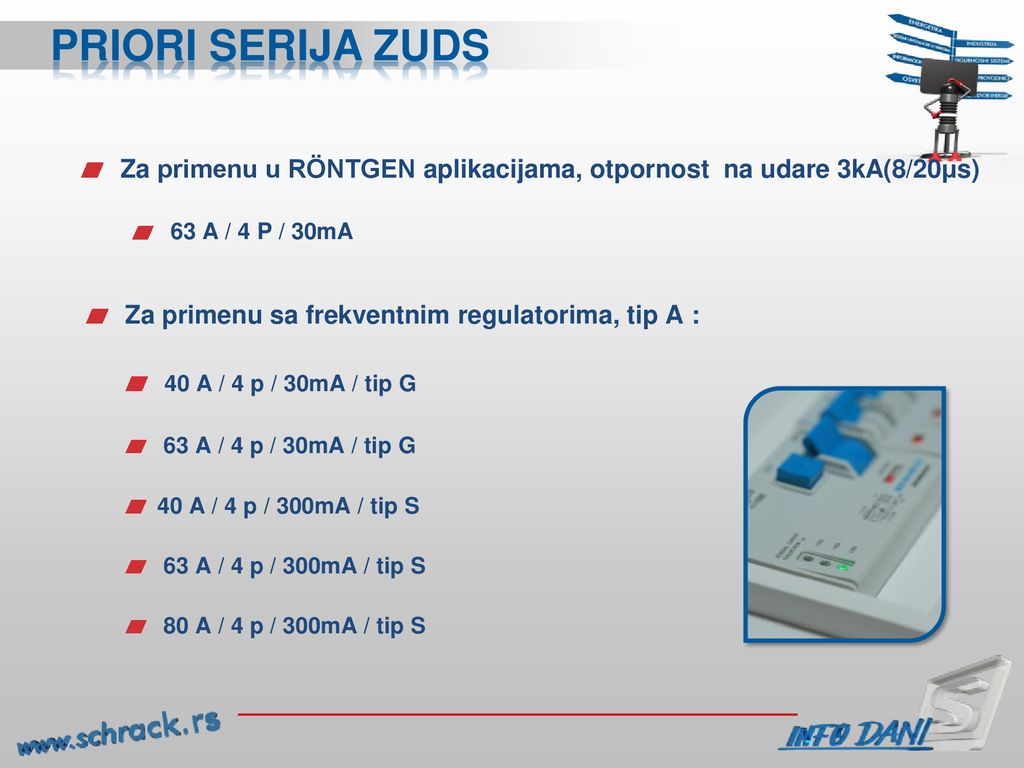

38 Priori serija zuds Za primenu u RÖNTGEN aplikacijama, otpornost na udare 3kA(8/20μs) 63 A / 4 P / 30mA Za primenu sa frekventnim regulatorima, tip A : 40 A / 4 p / 30mA / tip G 63 A / 4 p / 30mA / tip G 40 A / 4 p / 300mA / tip S 63 A / 4 p / 300mA / tip S 80 A / 4 p / 300mA / tip S

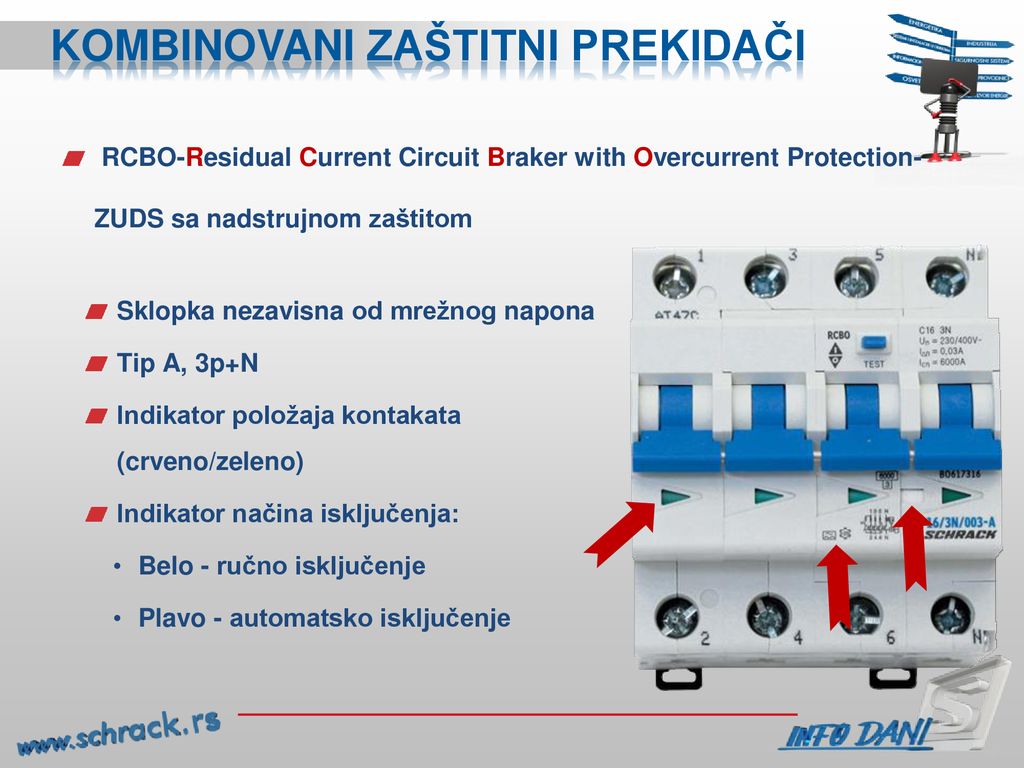

39 Kombinovani zaštitni prekidači
RCBO-Residual Current Circuit Braker with Overcurrent Protection- ZUDS sa nadstrujnom zaštitom Sklopka nezavisna od mrežnog napona Tip A, 3p+N Indikator položaja kontakata (crveno/zeleno) Indikator načina isključenja: Belo - ručno isključenje Plavo - automatsko isključenje

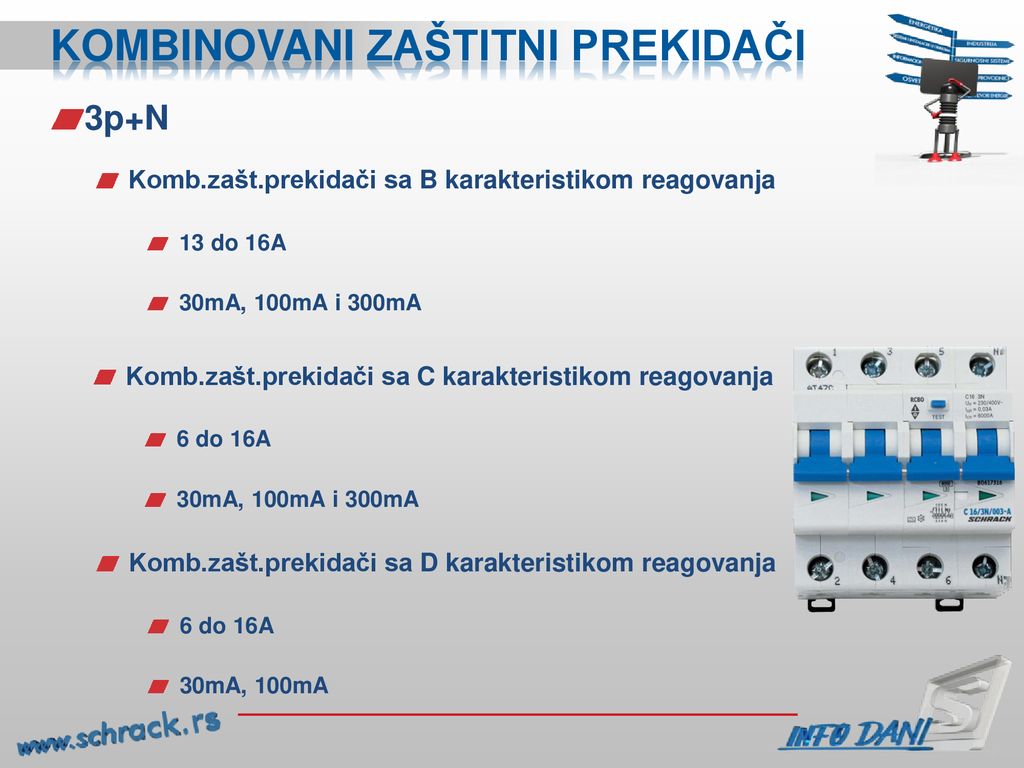

40 Kombinovani zaštitni prekidači
3p+N Komb.zašt.prekidači sa B karakteristikom reagovanja 13 do 16A 30mA, 100mA i 300mA Komb.zašt.prekidači sa C karakteristikom reagovanja 6 do 16A 30mA, 100mA i 300mA Komb.zašt.prekidači sa D karakteristikom reagovanja 6 do 16A 30mA, 100mA

41 Kombinovani zaštitni prekidači
Nazivne struje A Diferencijalna struja 30 mA Tip AC, A Nazivni napon 230, 400 V AC(~) Izvedba -bez kašnjenja -sa kašnjenjem Karakteristika reagovanja zaštite : B, C Prekidna moć 6kA/10kA ili 10kA/15kA prema IEC 60898/ 1p+N G

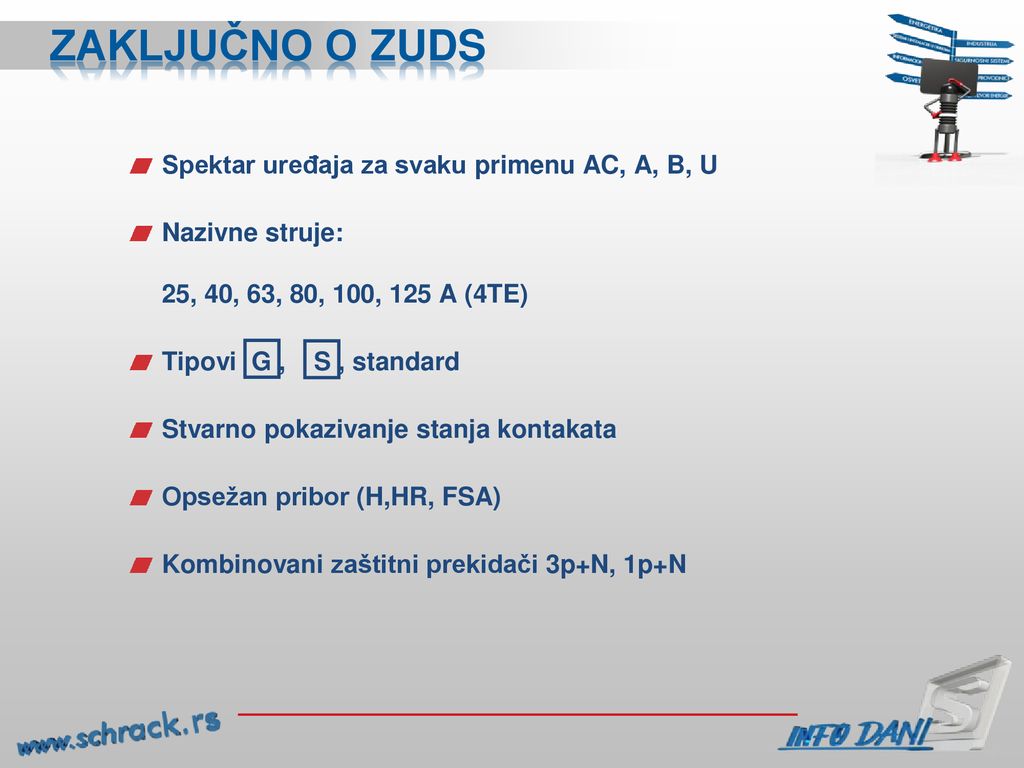

42 Zaključno o zuds Spektar uređaja za svaku primenu AC, A, B, U
Nazivne struje: 25, 40, 63, 80, 100, 125 A (4TE) Tipovi G , S , standard Stvarno pokazivanje stanja kontakata Opsežan pribor (H,HR, FSA) Kombinovani zaštitni prekidači 3p+N, 1p+N
