Schaltüberspannungen in elektrischen Systemen
Prof. Ing. Jan Mühlbacher, CSc. Institut für elektrische und ökologische Energietechnik Fakultät für Elektrotechnik Westböhmische Universität Pilsen Czech Republik
2

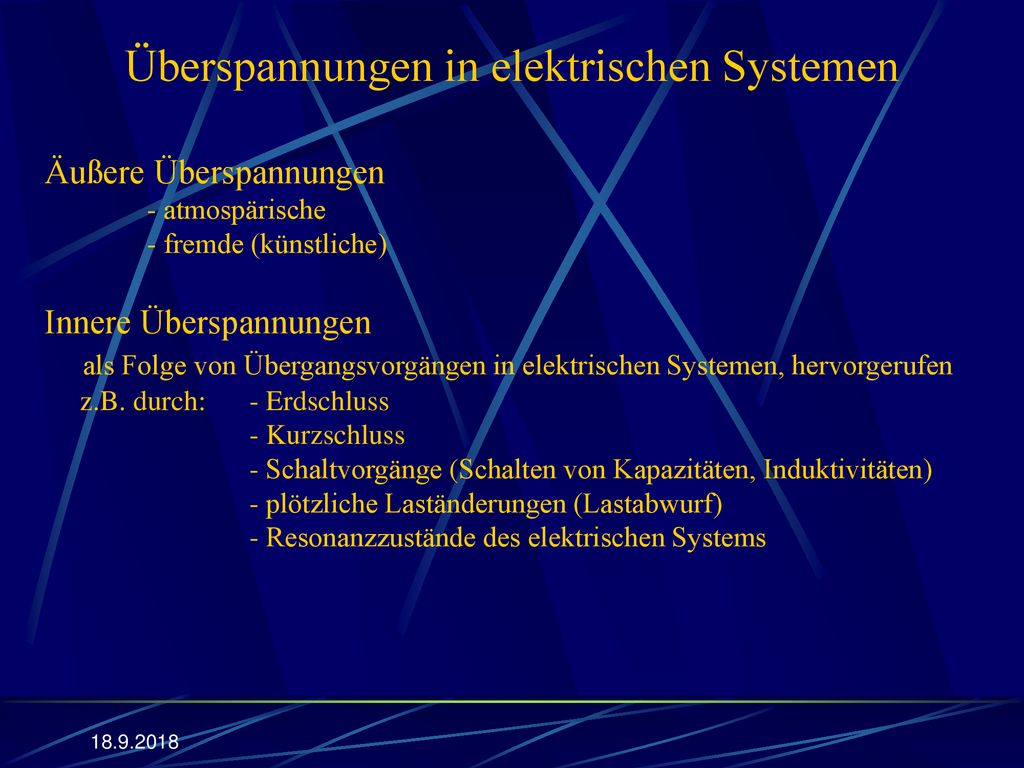

Überspannungen in elektrischen Systemen
Äußere Überspannungen - atmospärische - fremde (künstliche) Innere Überspannungen als Folge von Übergangsvorgängen in elektrischen Systemen, hervorgerufen z.B. durch: - Erdschluss - Kurzschluss - Schaltvorgänge (Schalten von Kapazitäten, Induktivitäten) - plötzliche Laständerungen (Lastabwurf) - Resonanzzustände des elektrischen Systems Přednáška pro řízení ke jmenování profesorem v oboru elektroenergetika. Doc. Ing. Jana Mühlbachera, CSc.
3

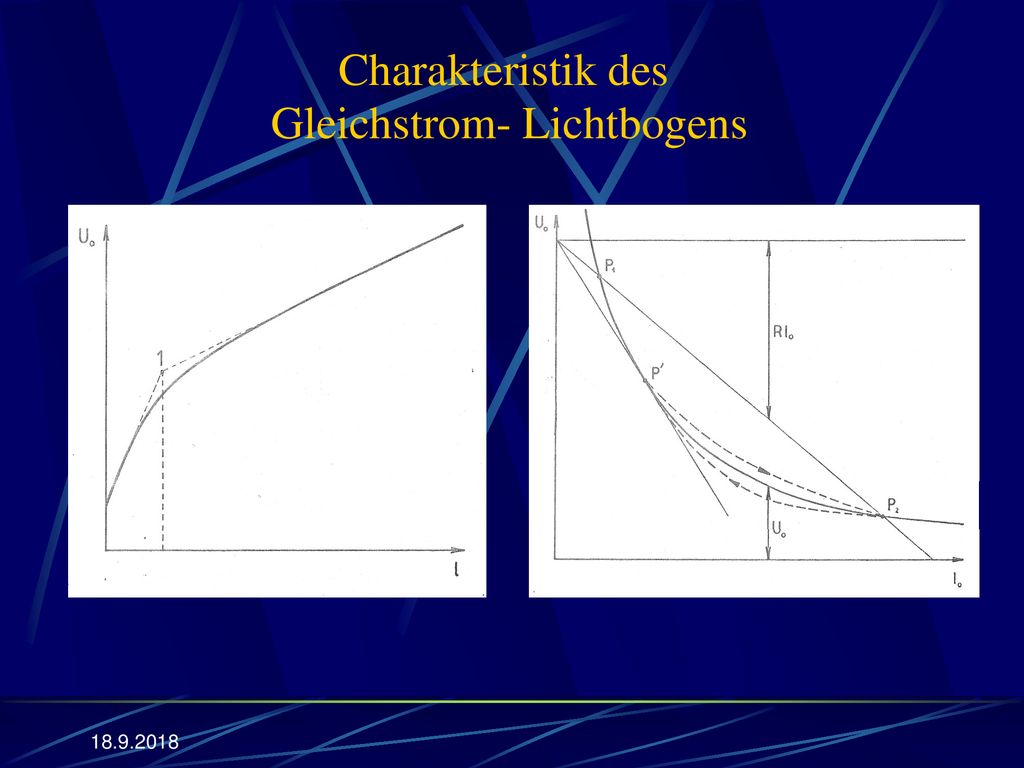

Charakteristik des Gleichstrom- Lichtbogens
4

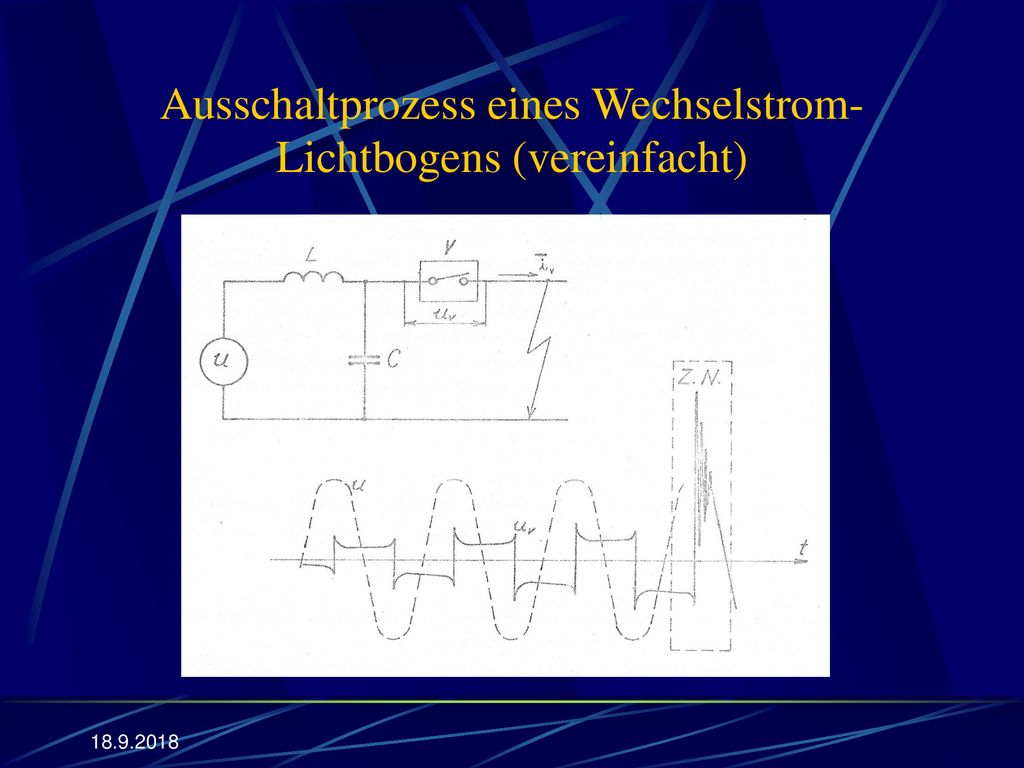

Ausschaltprozess eines Wechselstrom- Lichtbogens (vereinfacht)
5

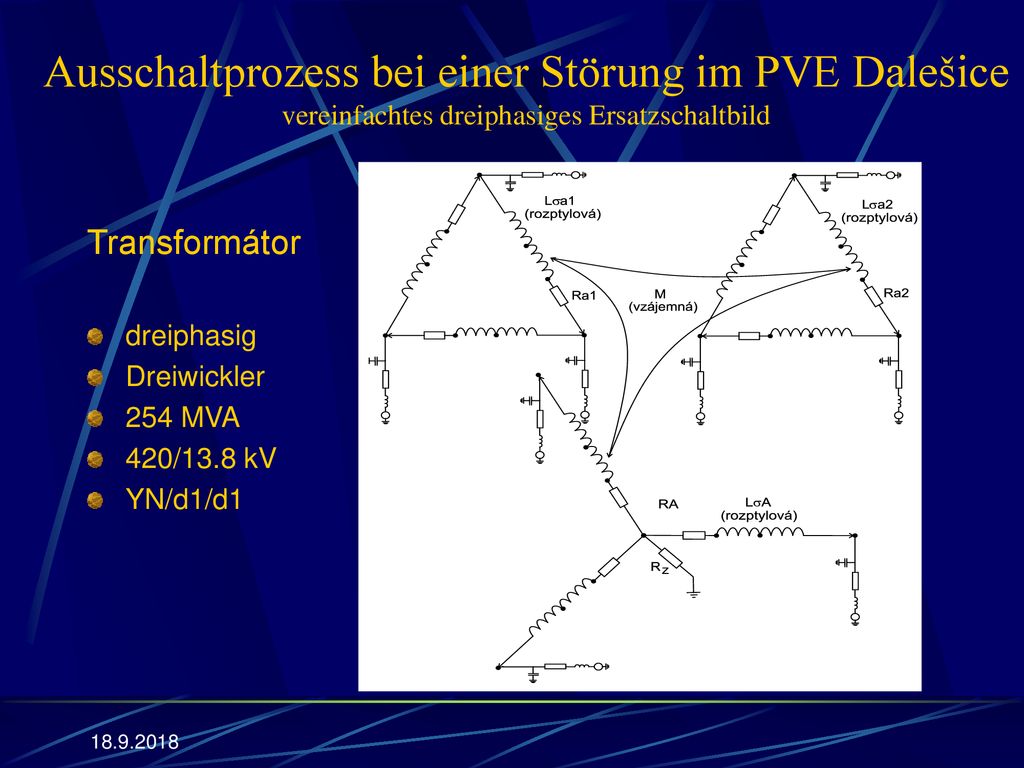

Ausschaltprozess bei einer Störung im PVE Dalešice vereinfachtes dreiphasiges Ersatzschaltbild
Transformátor dreiphasig Dreiwickler 254 MVA 420/13.8 kV YN/d1/d1
6
Spannungen auf der Y- Seite und zwischen Sternpunkt und Erde

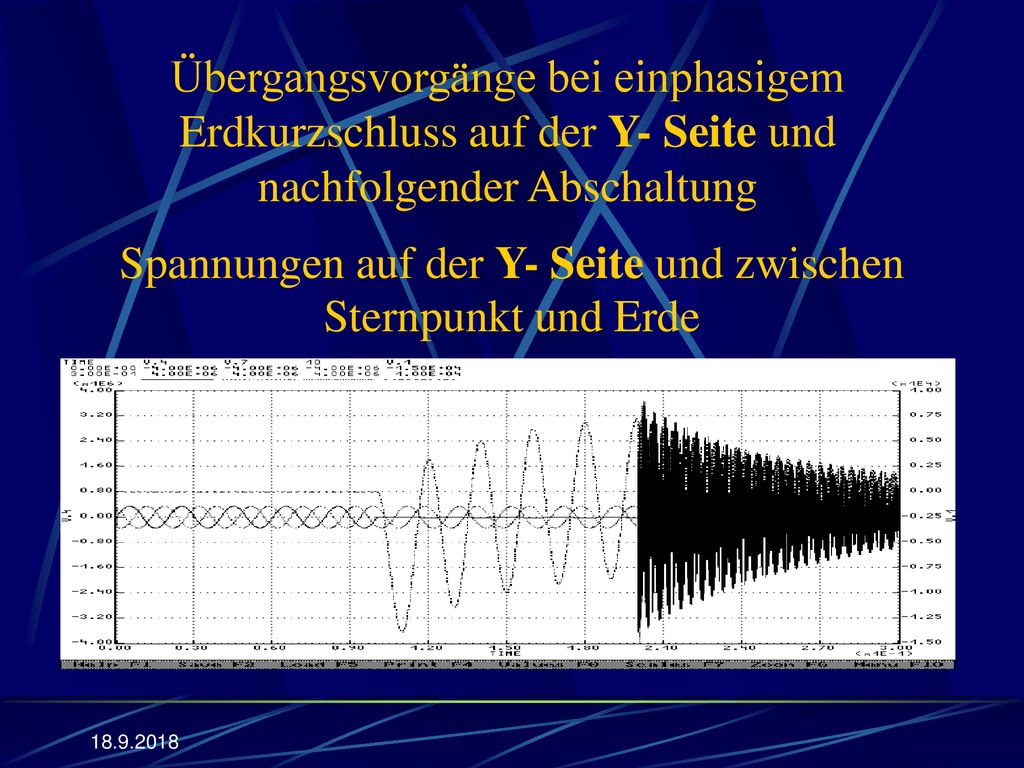

Übergangsvorgänge bei einphasigem Erdkurzschluss auf der Y- Seite und nachfolgender Abschaltung Spannungen auf der Y- Seite und zwischen Sternpunkt und Erde Přednáška pro řízení ke jmenování profesorem v oboru elektroenergetika. Doc. Ing. Jana Mühlbachera, CSc.
7

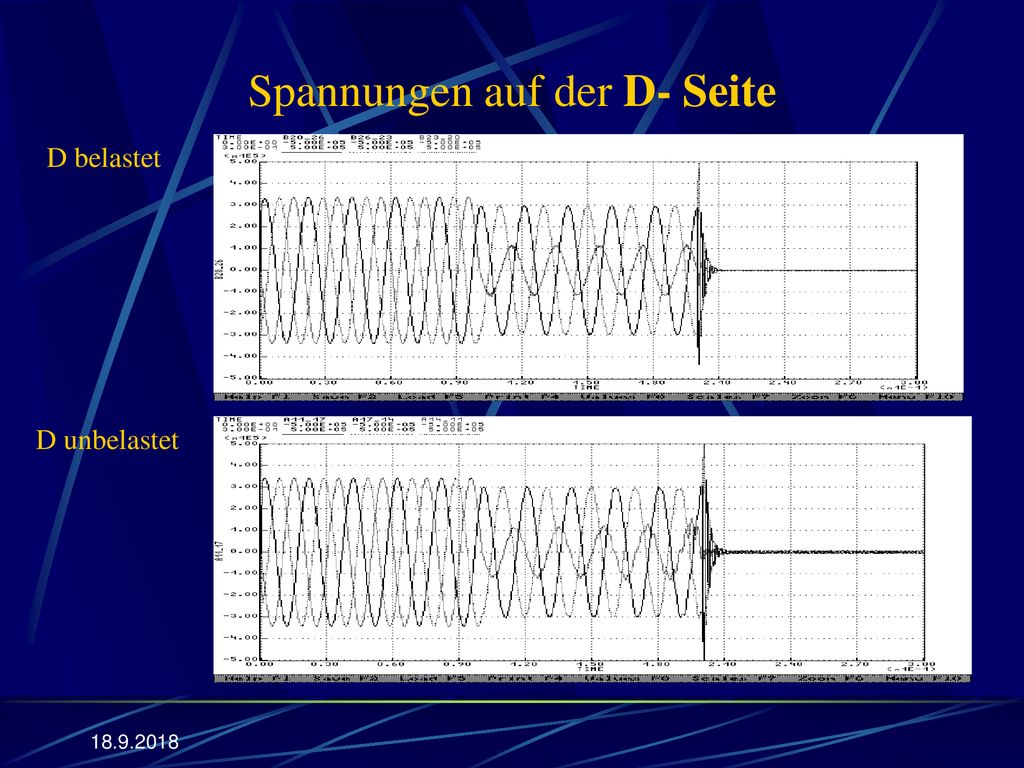

Spannungen auf der D- Seite
D belastet D unbelastet
8

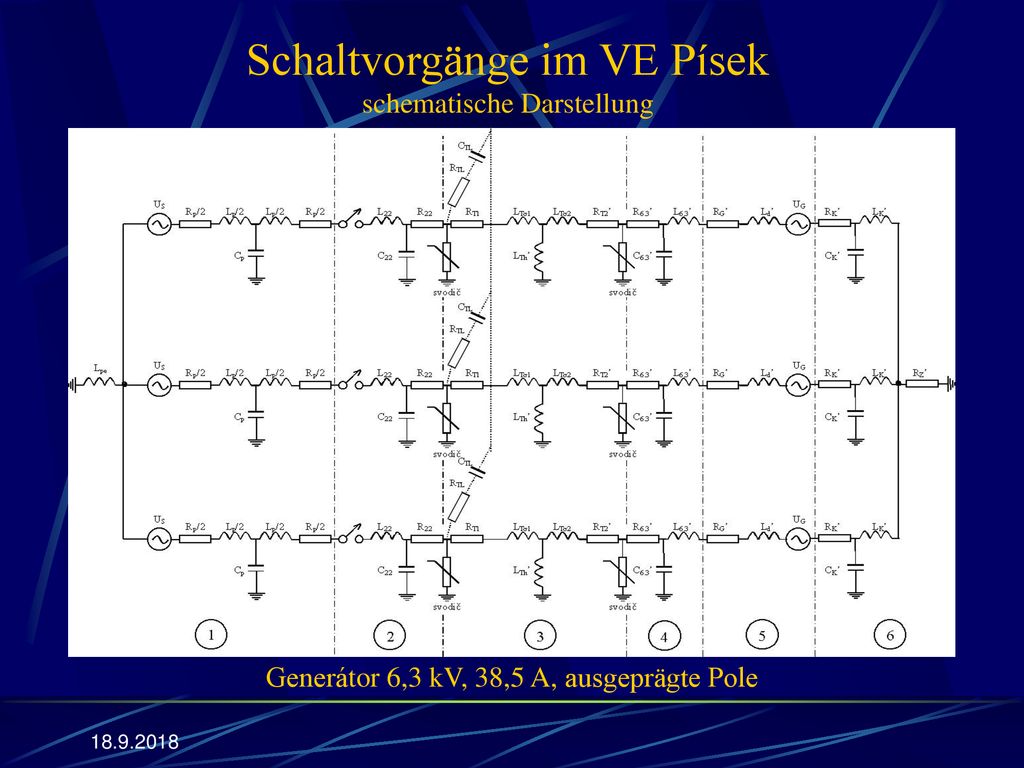

Schaltvorgänge im VE Písek schematische Darstellung
Generátor 6,3 kV, 38,5 A, ausgeprägte Pole
9

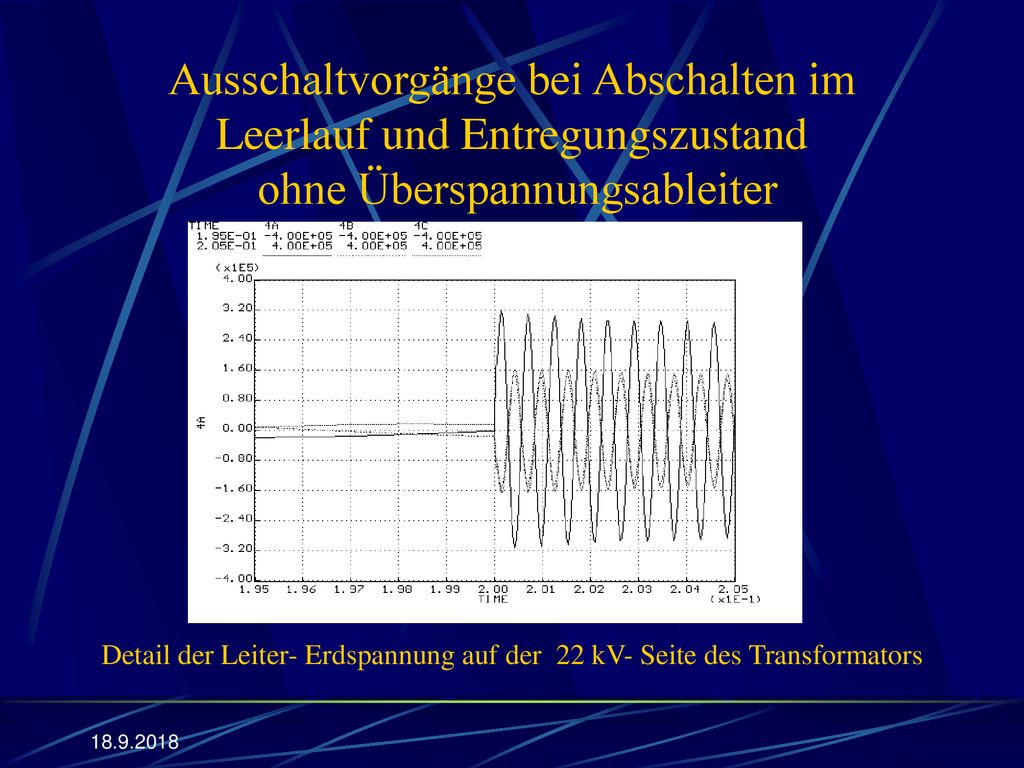

Detail der Leiter- Erdspannung auf der 22 kV- Seite des Transformators
Ausschaltvorgänge bei Abschalten im Leerlauf und Entregungszustand ohne Überspannungsableiter Detail der Leiter- Erdspannung auf der 22 kV- Seite des Transformators
10
Leiter- Erdspannungen auf der 22 kV- Seite des Transformators

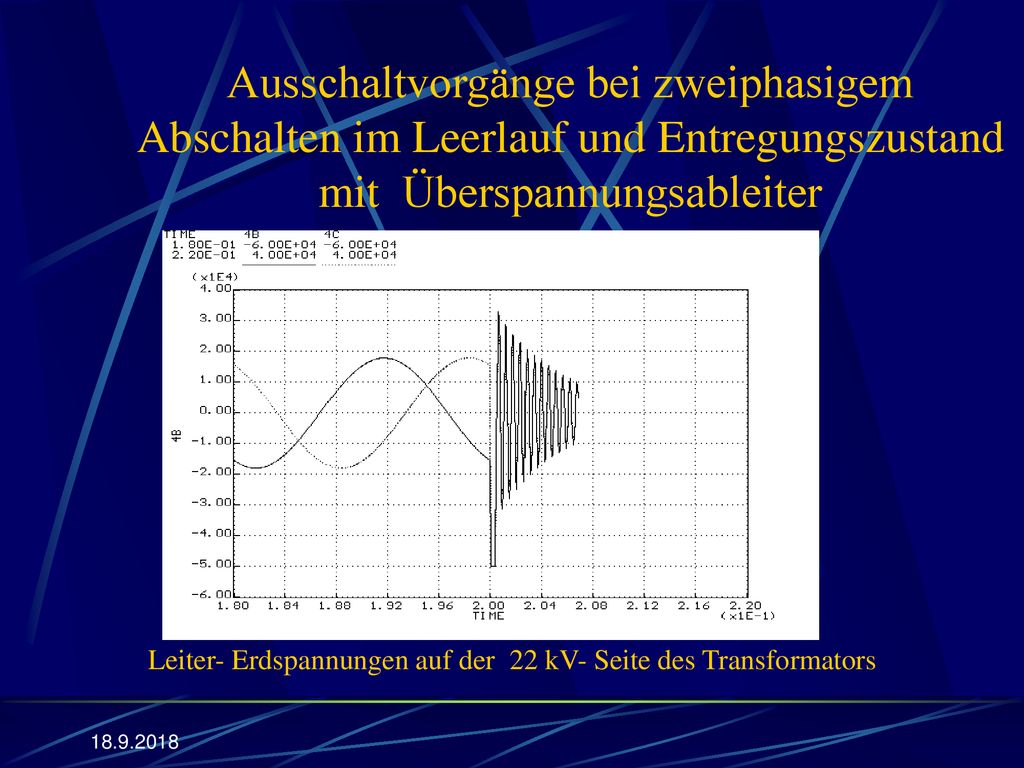

Ausschaltvorgänge bei zweiphasigem Abschalten im Leerlauf und Entregungszustand mit Überspannungsableiter Leiter- Erdspannungen auf der 22 kV- Seite des Transformators
11

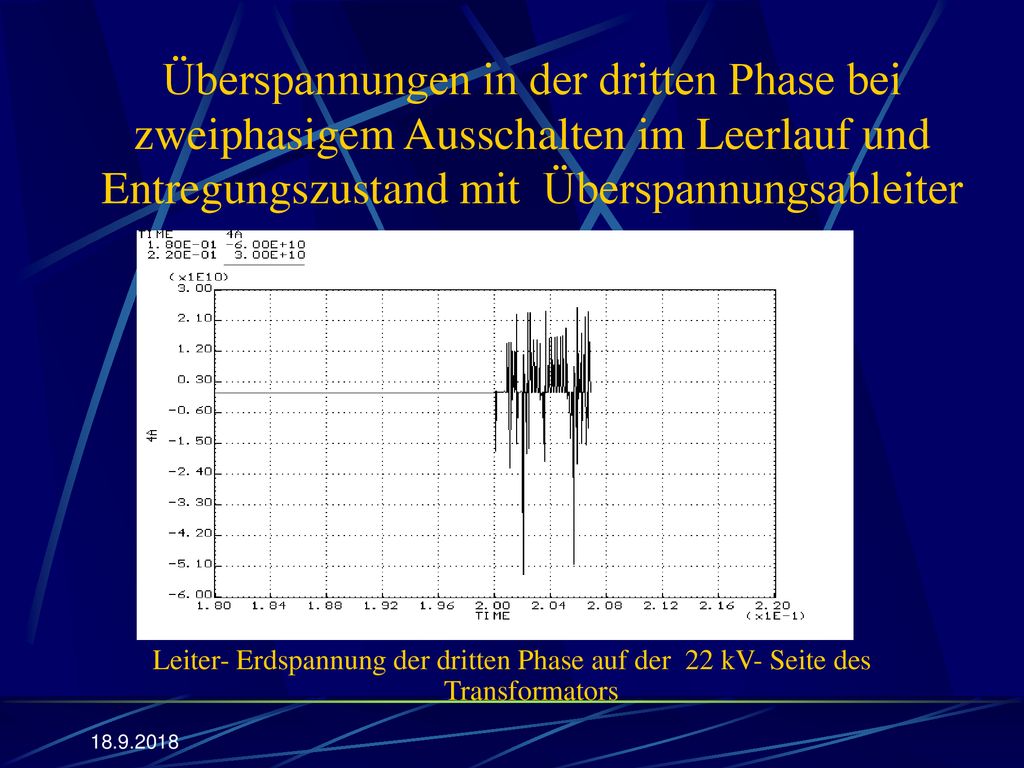

Überspannungen in der dritten Phase bei zweiphasigem Ausschalten im Leerlauf und Entregungszustand mit Überspannungsableiter Leiter- Erdspannung der dritten Phase auf der 22 kV- Seite des Transformators
12

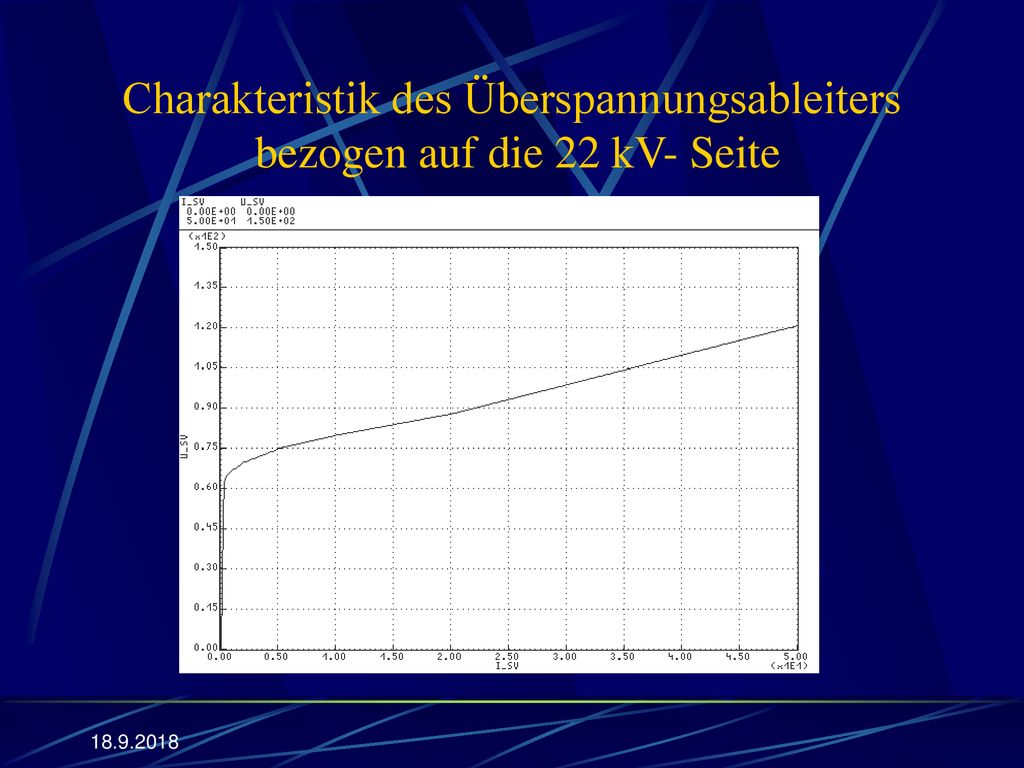

Charakteristik des Überspannungsableiters bezogen auf die 22 kV- Seite
13

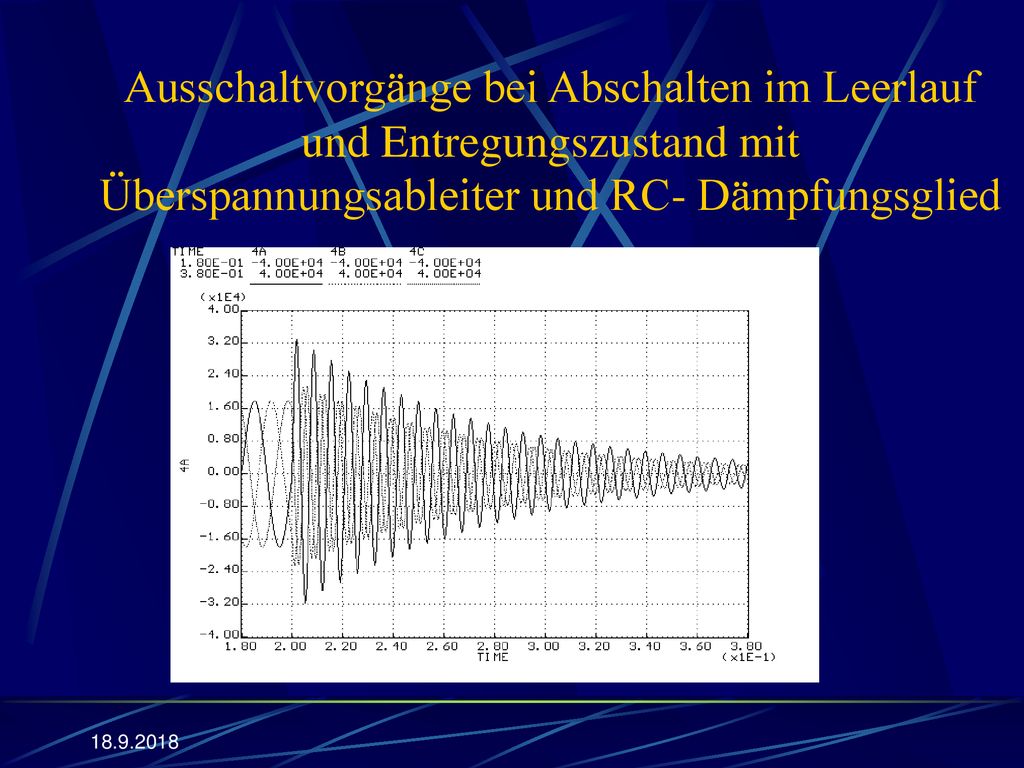

Ausschaltvorgänge bei Abschalten im Leerlauf und Entregungszustand mit Überspannungsableiter und RC- Dämpfungsglied
14

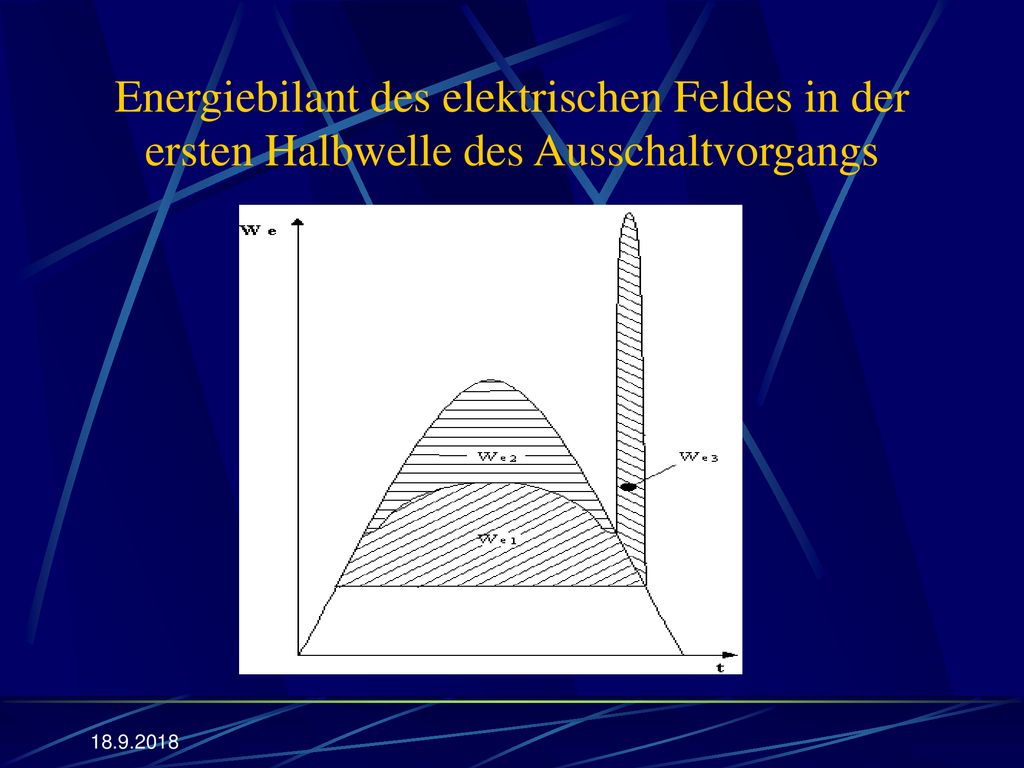

Energiebilant des elektrischen Feldes in der ersten Halbwelle des Ausschaltvorgangs
15

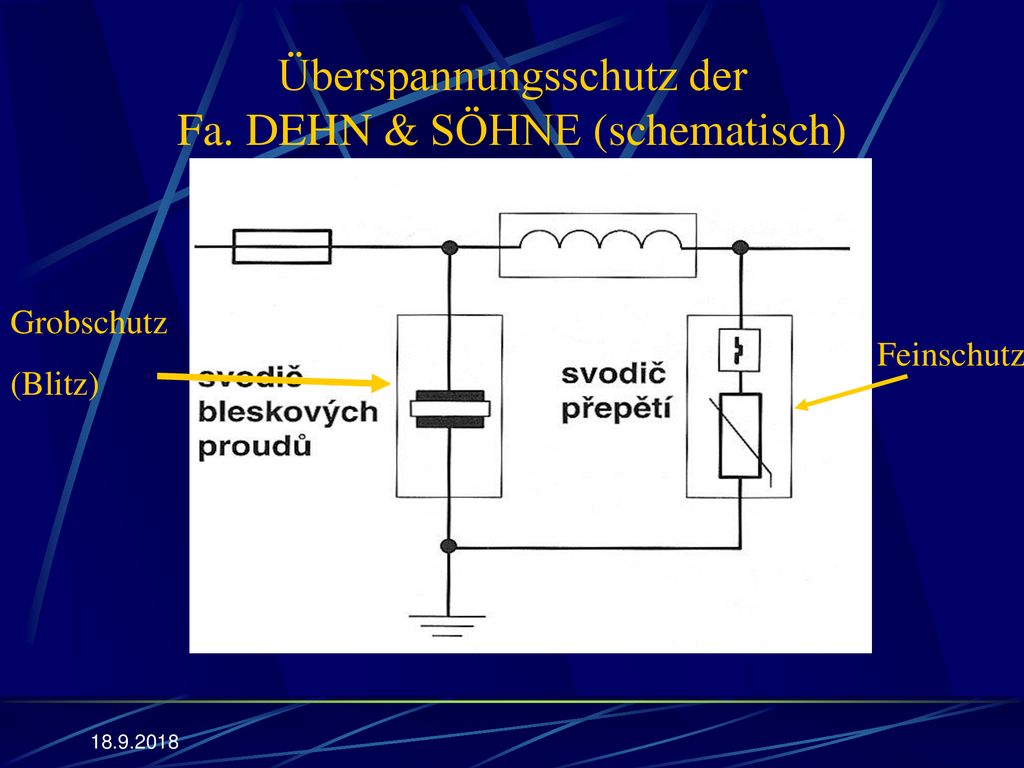

Überspannungsschutz der Fa. DEHN & SÖHNE (schematisch)
Grobschutz (Blitz) Feinschutz
16

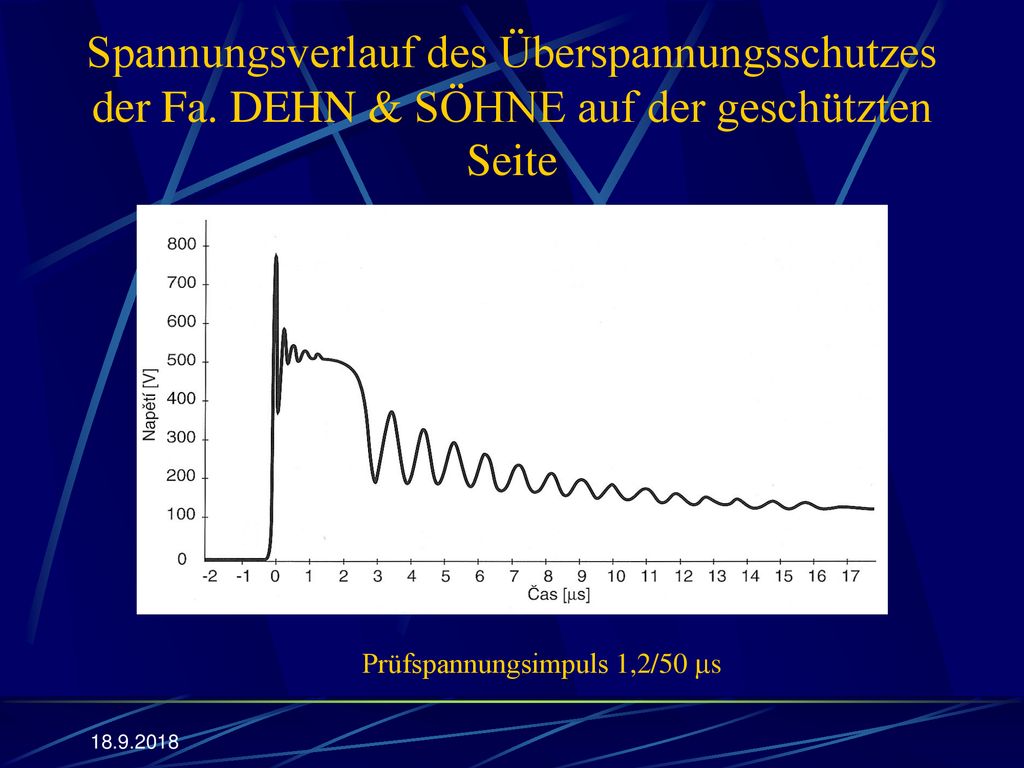

Prüfspannungsimpuls 1,2/50 s
Spannungsverlauf des Überspannungsschutzes der Fa. DEHN & SÖHNE auf der geschützten Seite Prüfspannungsimpuls 1,2/50 s
17

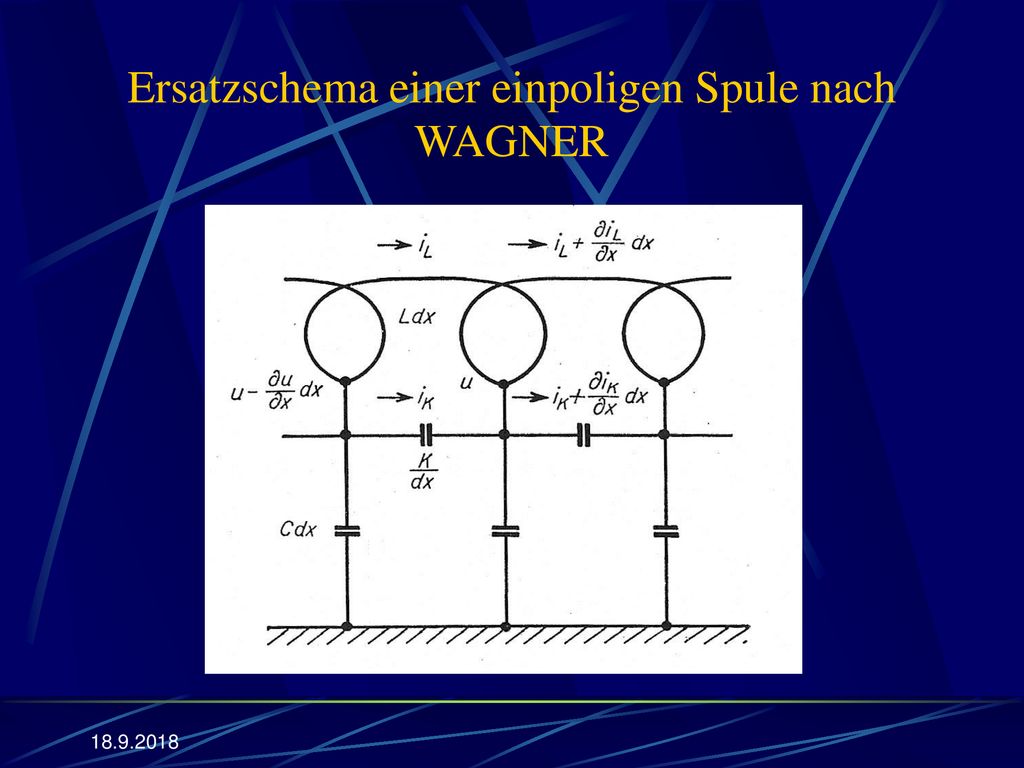

Ersatzschema einer einpoligen Spule nach WAGNER
18

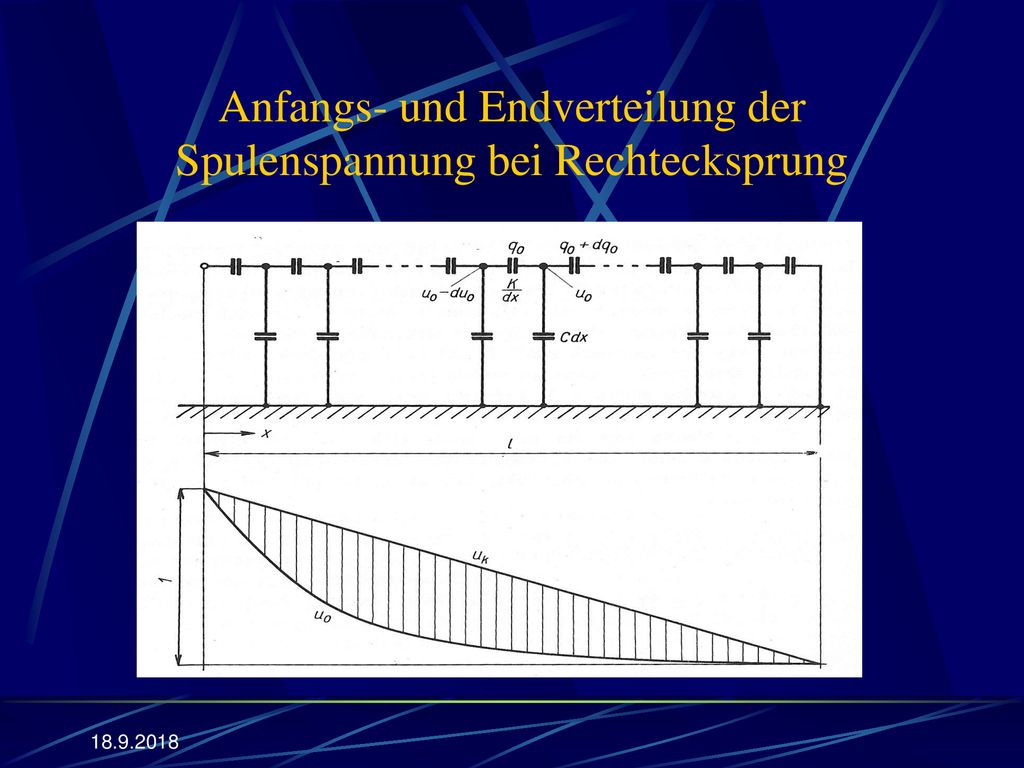

Anfangs- und Endverteilung der Spulenspannung bei Rechtecksprung
19
Gemessen bei SIEMENS Berlin

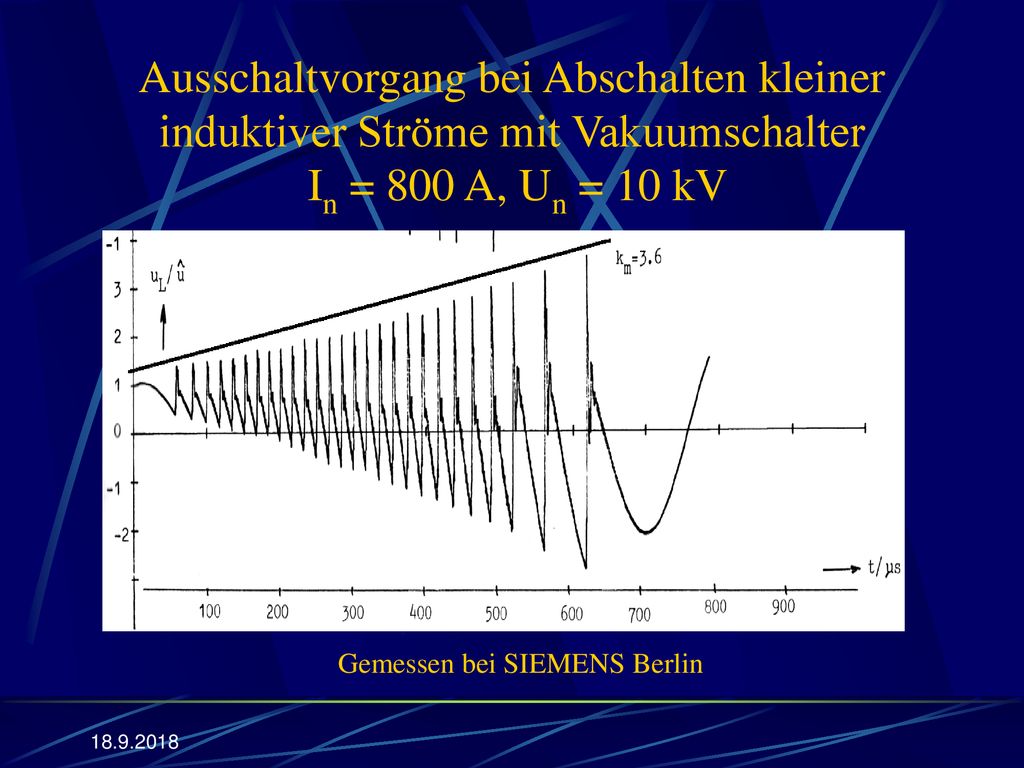

Ausschaltvorgang bei Abschalten kleiner induktiver Ströme mit Vakuumschalter In = 800 A, Un = 10 kV Gemessen bei SIEMENS Berlin
20
Basisdaten: Generatorspannung 6,3 kV, Netzspannung 22 kV,
Analyse der Steilheit der Kontaktüberspannungen eines Leistungsschalters im Wärmekraftwerk Tábor Basisdaten: Generatorspannung 6,3 kV, Netzspannung 22 kV, Strangstrom des Generators 1008 A
21
Übersicht über ausgewählte Übergangsvorgänge

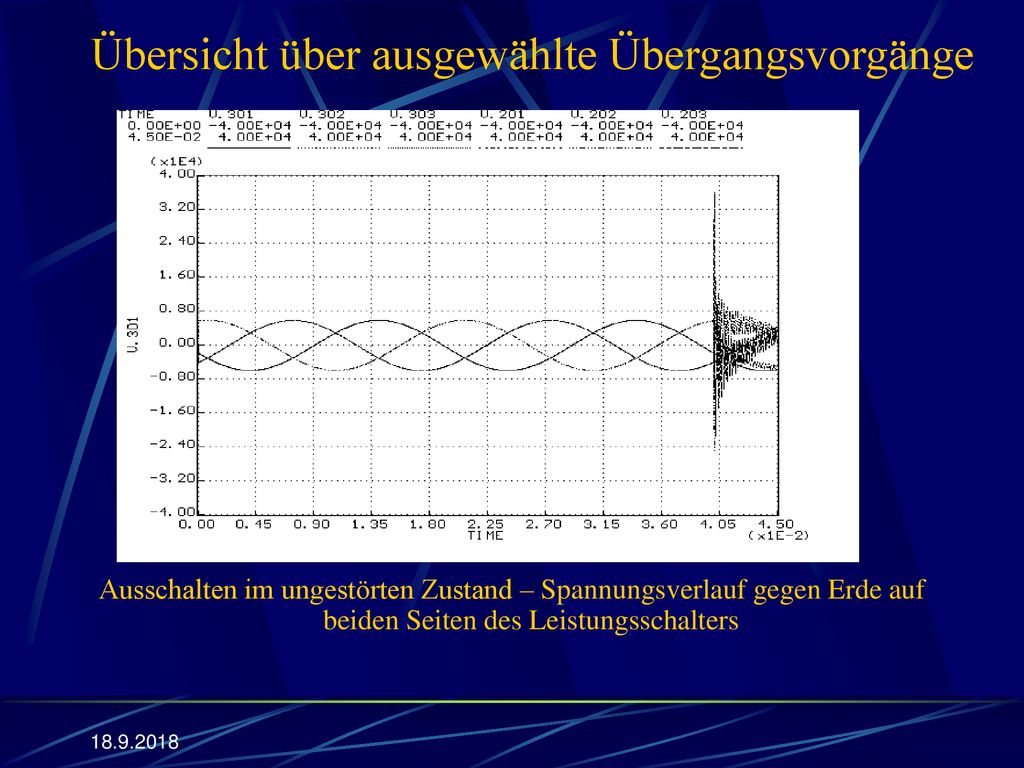

Ausschalten im ungestörten Zustand – Spannungsverlauf gegen Erde auf beiden Seiten des Leistungsschalters
22
Übersicht über ausgewählte Übergangsvorgänge

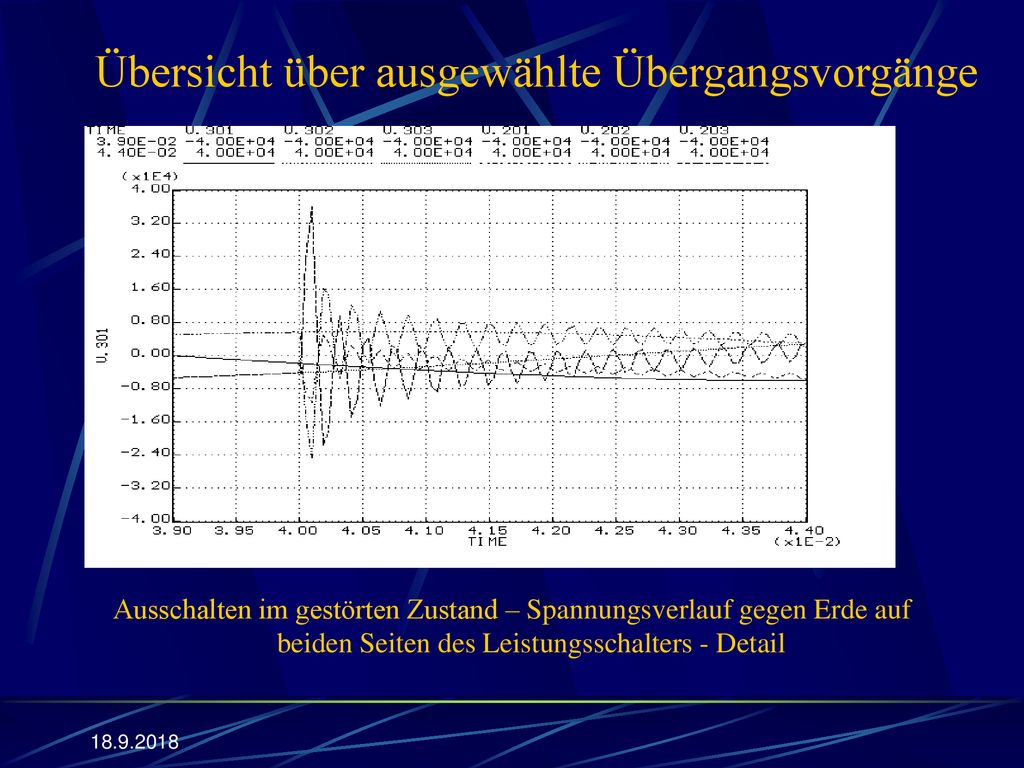

Ausschalten im gestörten Zustand – Spannungsverlauf gegen Erde auf beiden Seiten des Leistungsschalters - Detail
23
Übersicht über ausgewählte Übergangsvorgänge
Ausschalten im gestörten Zustand – Verlauf der Differenzspannung über den Kontakten des Leistungsschalters
24
Übersicht über ausgewählte Übergangsvorgänge

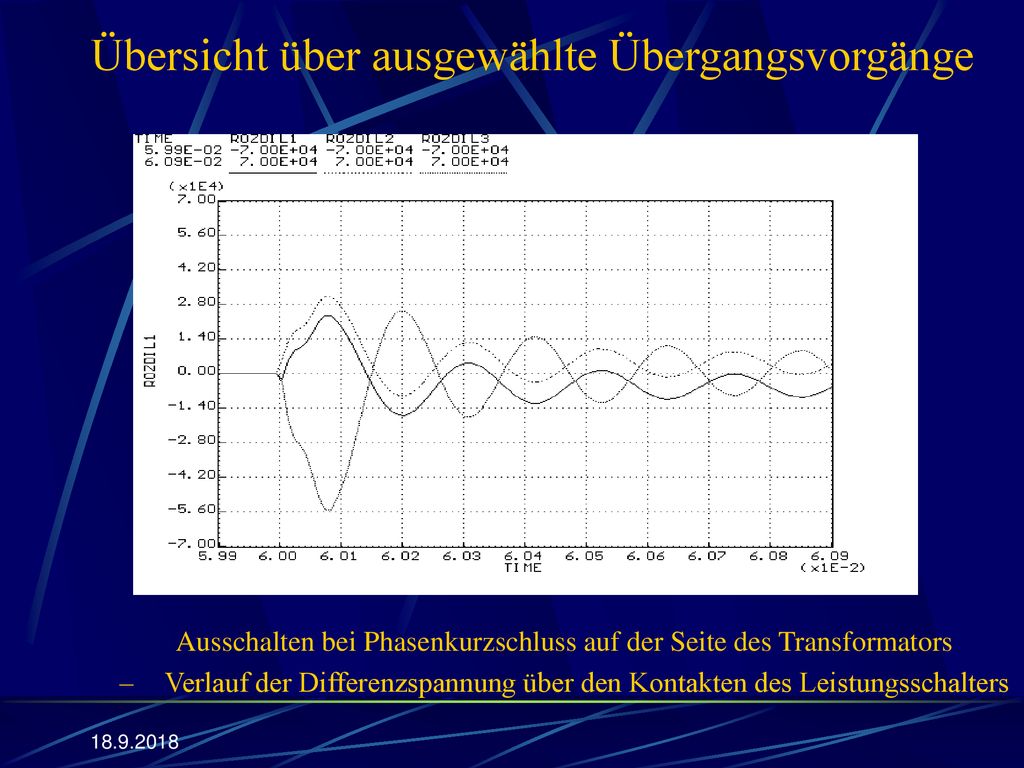

Ausschalten bei Phasenkurzschluss auf der Seite des Transformators – Verlauf der Differenzspannung über den Kontakten des Leistungsschalters
25
Übersicht über ausgewählte Übergangsvorgänge

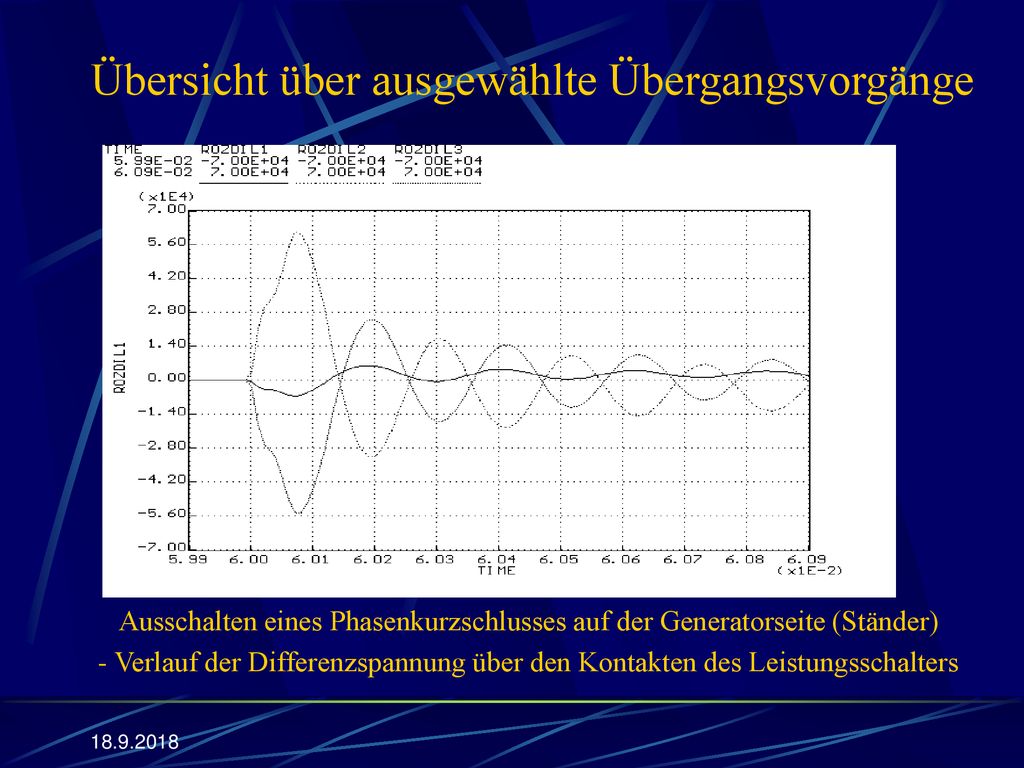

Ausschalten eines Phasenkurzschlusses auf der Generatorseite (Ständer) - Verlauf der Differenzspannung über den Kontakten des Leistungsschalters
26
Übersicht über ausgewählte Übergangsvorgänge

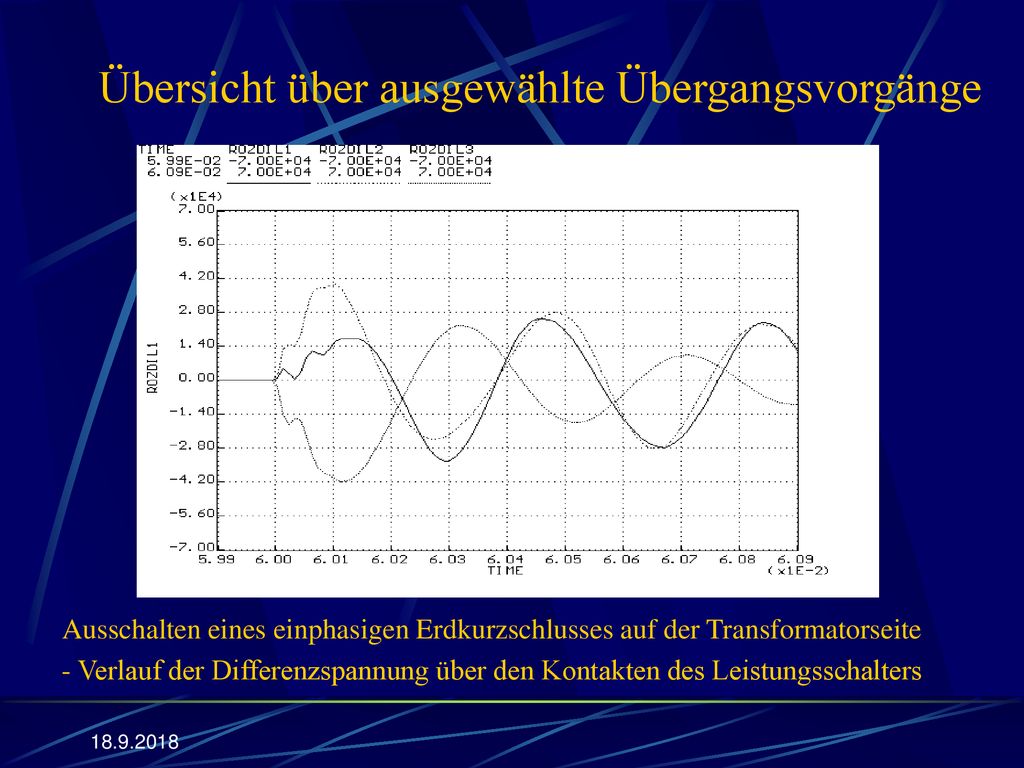

Ausschalten eines einphasigen Erdkurzschlusses auf der Transformatorseite - Verlauf der Differenzspannung über den Kontakten des Leistungsschalters
27

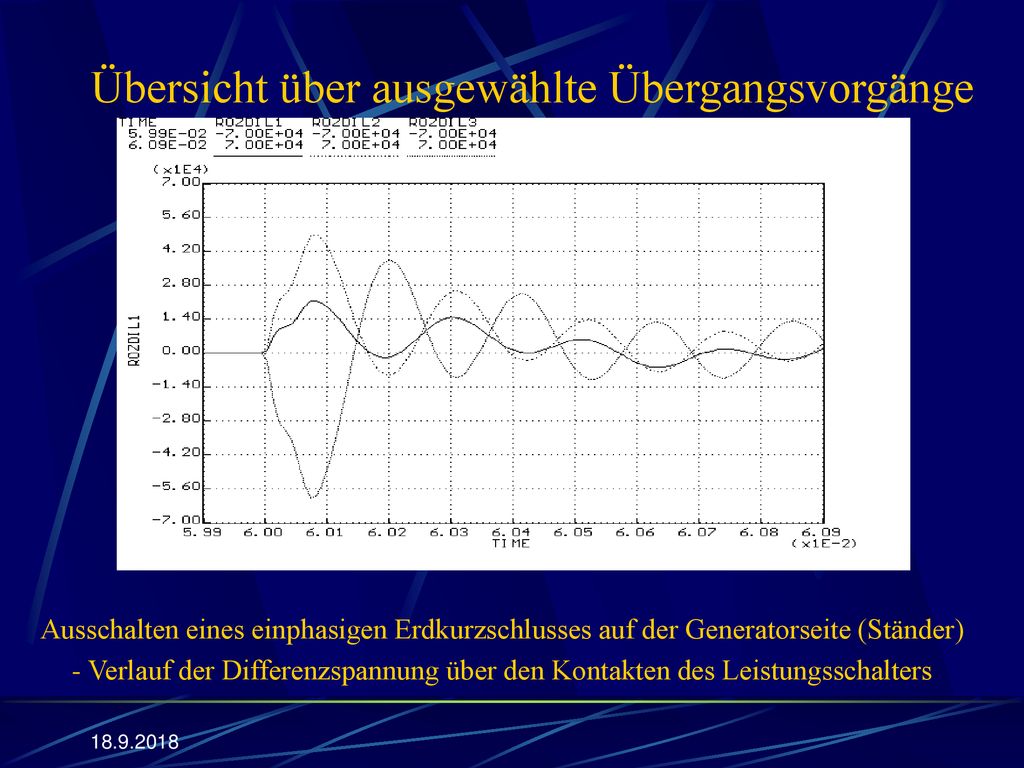

Übersicht über ausgewählte Übergangsvorgänge
Ausschalten eines einphasigen Erdkurzschlusses auf der Generatorseite (Ständer) - Verlauf der Differenzspannung über den Kontakten des Leistungsschalters
