1 Fragen aus der Elektrotechnik zu "Das Quiz"
Fragen aus der Elektrotechnik zu "Das Quiz"

2 Fragen aus der Elektrotechnik zu "Das Quiz"
Ein Spannungsmessgerät muss haben ... A Einen möglichst hohen Innenwiderstand B Einen möglichst niedrigen Innenwiderstand C Einen parallelen Innenwiderstand D Innenwiderstand und Spannungsmessung haben nichts miteinander zu tun 1 – Möglichst hoher Innenwiderstand Fragen aus der Elektrotechnik zu "Das Quiz"

3 Fragen aus der Elektrotechnik zu "Das Quiz"
Ein elektropneumatischer Wandler ist ... A Ein Sensor B Ein Aktor C Ein Motor D Ein Signalgeber 2 – Ein Aktor, nämlich ein ganz normales Pneumatikventil mit Elektrospulen Fragen aus der Elektrotechnik zu "Das Quiz"

4 Fragen aus der Elektrotechnik zu "Das Quiz"
Der Widerstand eines Leiters wird größer ... A Je größer der Querschnitt B Je länger die Leitung C Je größer der Verbraucher D Je niedriger die Spannung 2 – Je länger die Leitung Fragen aus der Elektrotechnik zu "Das Quiz"

5 Fragen aus der Elektrotechnik zu "Das Quiz"

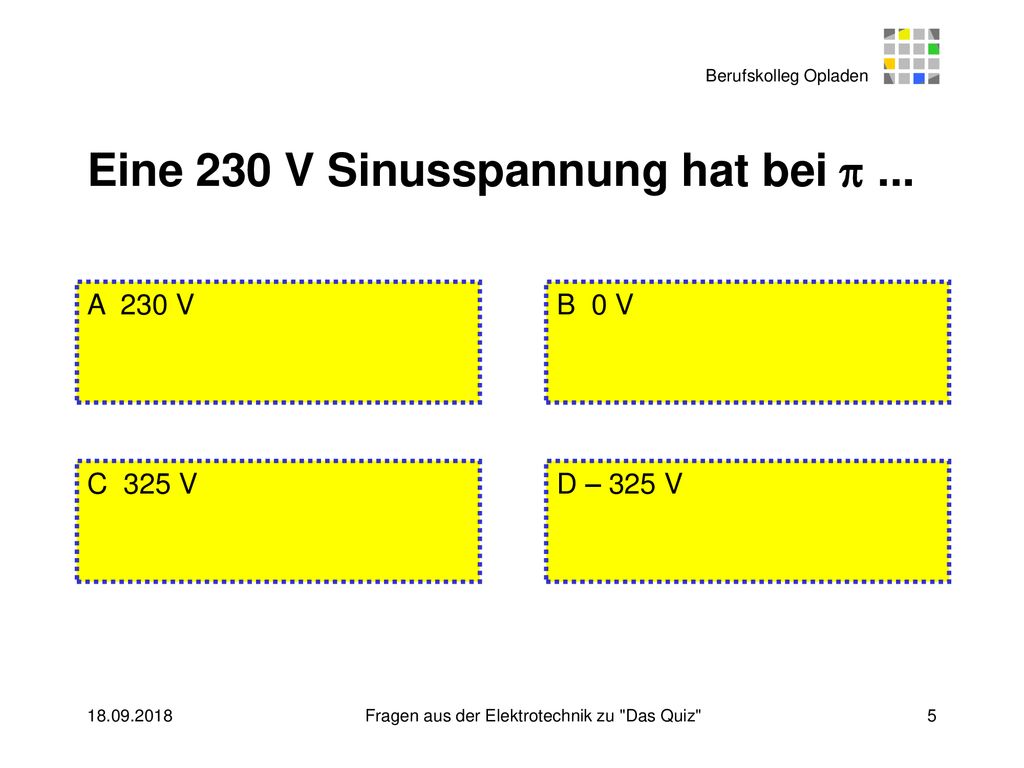

Eine 230 V Sinusspannung hat bei  ... A 230 V B 0 V C 325 V D – 325 V 2 – 0 V, denn  entspricht 180° Fragen aus der Elektrotechnik zu "Das Quiz"

6 Fragen aus der Elektrotechnik zu "Das Quiz"
Elektrischer Strom ist für den Menschen gefährlich ab ... A 10 mA B 1 mA C 100 mA D 1 A A Fragen aus der Elektrotechnik zu "Das Quiz"

7 Fragen aus der Elektrotechnik zu "Das Quiz"
Ein elektronischer Zylinderschalter funktioniert ... A induktiv B kapazitiv C optisch D magnetisch 1 - induktiv Fragen aus der Elektrotechnik zu "Das Quiz"

8 Fragen aus der Elektrotechnik zu "Das Quiz"
Die Arbeit W = ... A U x I x t B U x I x s 1 – W, die Arbeit, ist elektrische Leistung mal Zeit C (U x I) / t D (U x I) / s Fragen aus der Elektrotechnik zu "Das Quiz"

9 Fragen aus der Elektrotechnik zu "Das Quiz"
Welches der folgenden Bauteile ist keine Induktivität? A Heizung des Wasserkochers B Magnetventil 1 – W, die Arbeit, ist elektrische Leistung mal Zeit C Transformator D Mikrofon Fragen aus der Elektrotechnik zu "Das Quiz"

10 Fragen aus der Elektrotechnik zu "Das Quiz"
Zur Widerstandsmessung ist die Versorgungsspannung ... A eingeschaltet B kurzgeschlossen D C gebrückt D ausgeschaltet Fragen aus der Elektrotechnik zu "Das Quiz"

11 Fragen aus der Elektrotechnik zu "Das Quiz"
Bei einer Induktivität eilt der Strom A nach B vor A C Strom eilt nicht D synchron Fragen aus der Elektrotechnik zu "Das Quiz"

12 Fragen aus der Elektrotechnik zu "Das Quiz"

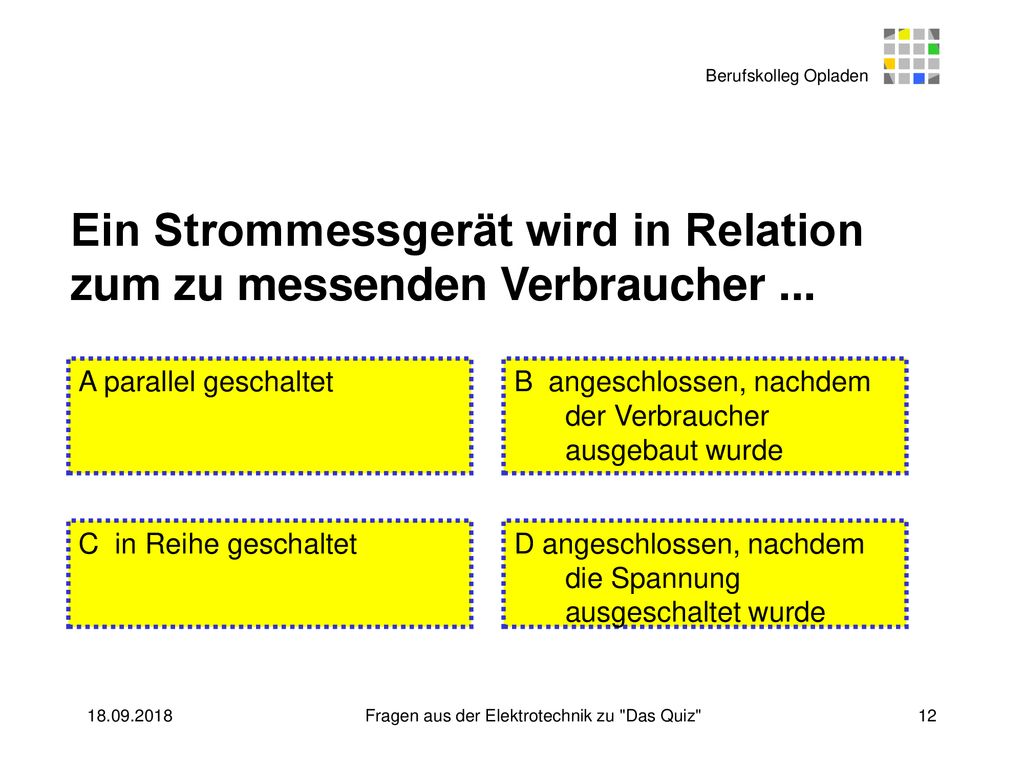

Ein Strommessgerät wird in Relation zum zu messenden Verbraucher ... A parallel geschaltet B angeschlossen, nachdem der Verbraucher ausgebaut wurde C C in Reihe geschaltet D angeschlossen, nachdem die Spannung ausgeschaltet wurde Fragen aus der Elektrotechnik zu "Das Quiz"

13 Fragen aus der Elektrotechnik zu "Das Quiz"

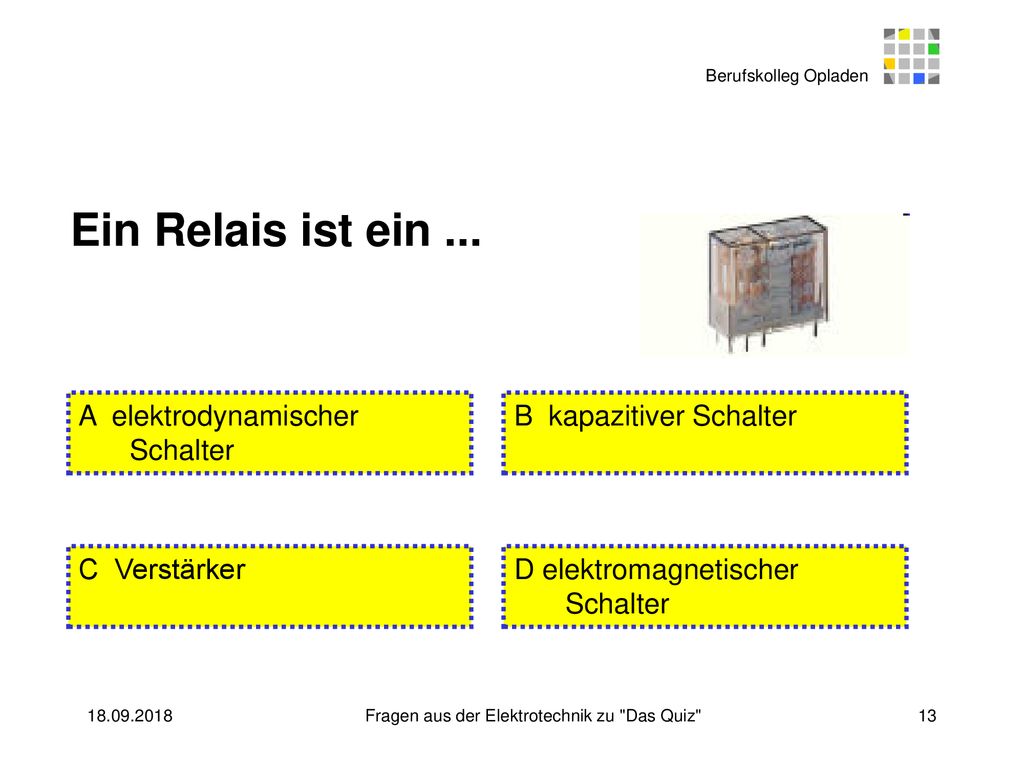

Ein Relais ist ein ... A elektrodynamischer Schalter B kapazitiver Schalter D C Verstärker D elektromagnetischer Schalter Fragen aus der Elektrotechnik zu "Das Quiz"

14 Fragen aus der Elektrotechnik zu "Das Quiz"

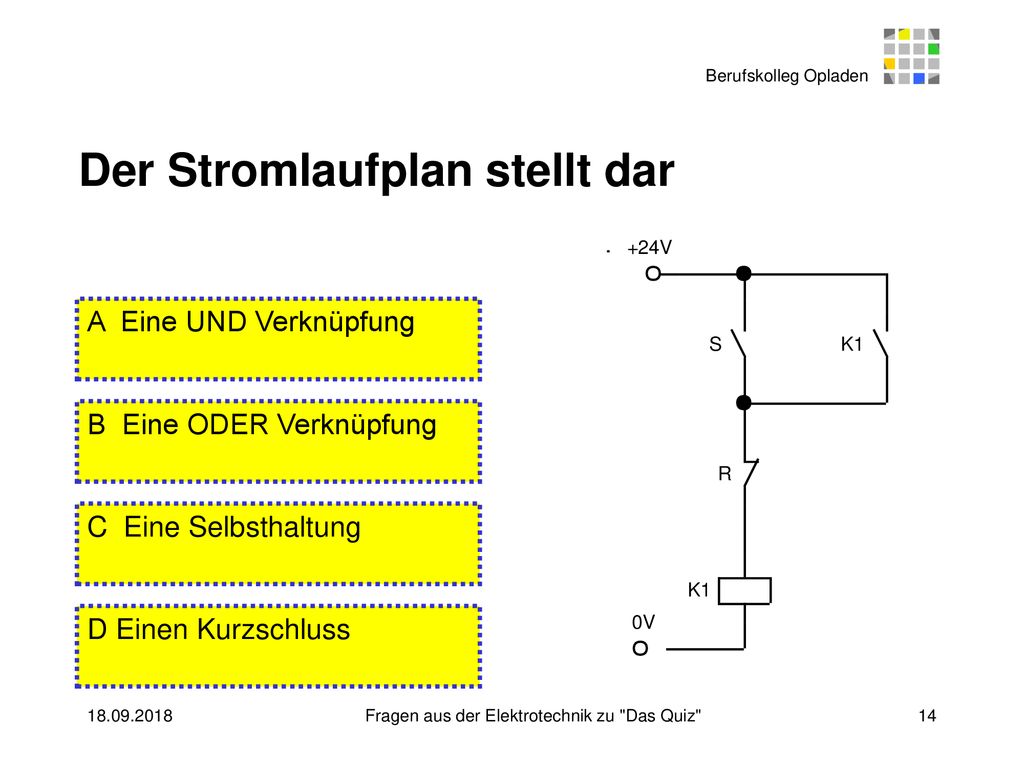

Der Stromlaufplan stellt dar A Eine UND Verknüpfung B Eine ODER Verknüpfung C - Selbsthaltung C Eine Selbsthaltung D Einen Kurzschluss Fragen aus der Elektrotechnik zu "Das Quiz"

15 Fragen aus der Elektrotechnik zu "Das Quiz"
Zum Zeitpunkt t = 0 ist der Kondensator im Gleichspannungskreis ein ... A unzulässig B ein Verbraucher D – ein Kurzschluss C hochohmig D ein Kurzschluss Fragen aus der Elektrotechnik zu "Das Quiz"

16 Fragen aus der Elektrotechnik zu "Das Quiz"

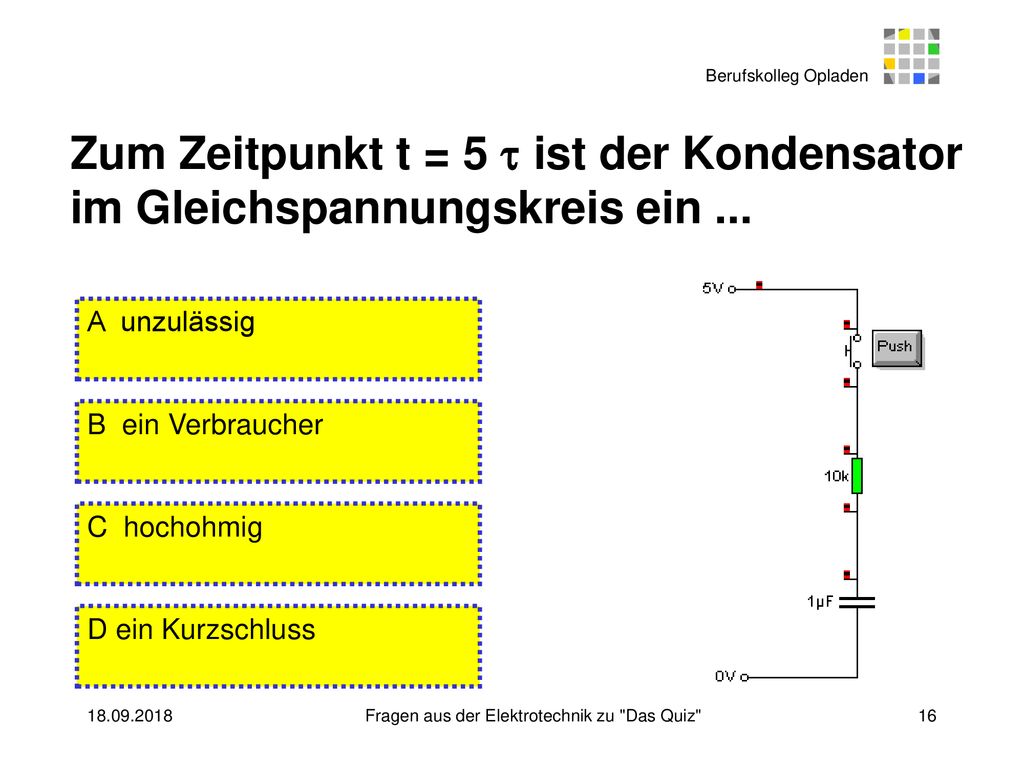

Zum Zeitpunkt t = 5  ist der Kondensator im Gleichspannungskreis ein ... A unzulässig B ein Verbraucher C – hochohmig C hochohmig D ein Kurzschluss Fragen aus der Elektrotechnik zu "Das Quiz"

17 Fragen aus der Elektrotechnik zu "Das Quiz"
Der Innenwiderstand eines Amperemeters ist ... A hochohmig B niederohmig B C induktiv D kapazitiv Fragen aus der Elektrotechnik zu "Das Quiz"

18 Fragen aus der Elektrotechnik zu "Das Quiz"
Das analoge Amperemeter hat eine Güteklasse von 2,5. Wie groß ist der Fehler? A 25 A B 0,25 A D – Messbereich 100 A C 1,5 A D 2,5 A Fragen aus der Elektrotechnik zu "Das Quiz"
