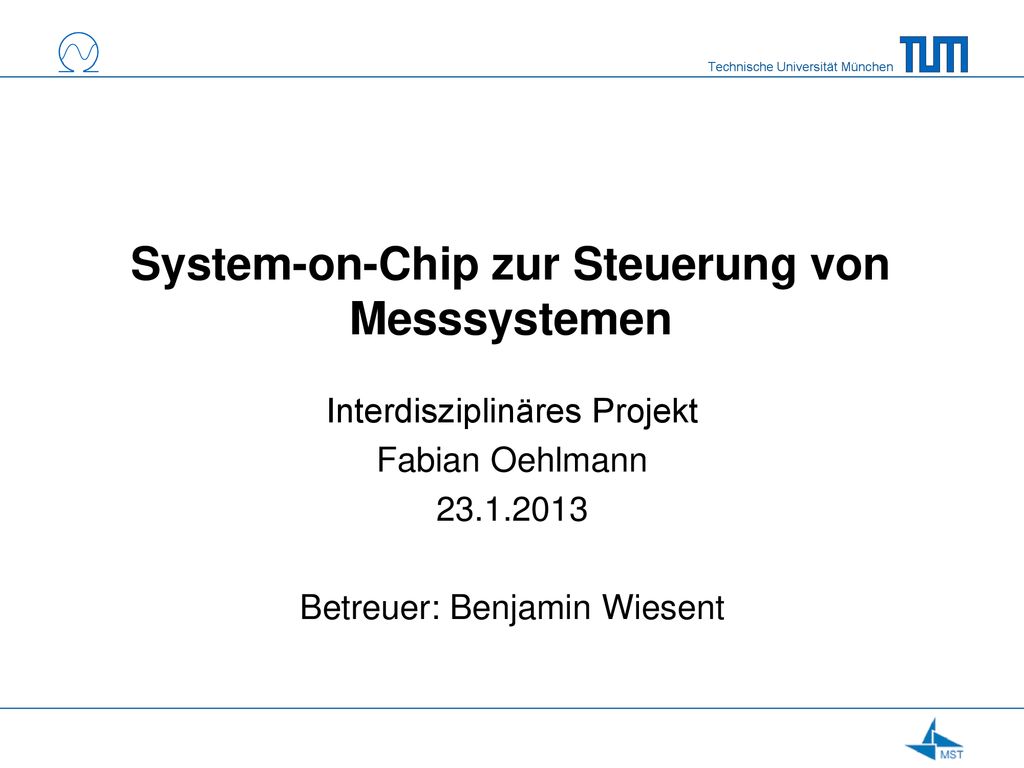

1 System-on-Chip zur Steuerung von Messsystemen
Interdisziplinäres Projekt Fabian Oehlmann Betreuer: Benjamin Wiesent

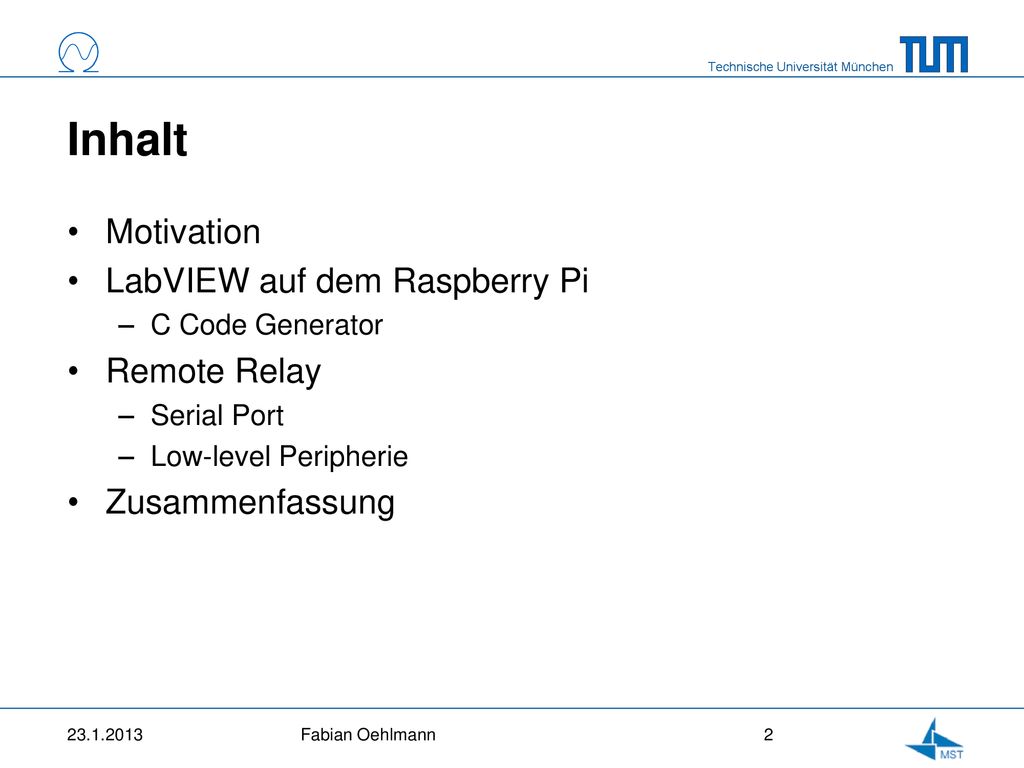

2 Inhalt Motivation LabVIEW auf dem Raspberry Pi Remote Relay
C Code Generator Remote Relay Serial Port Low-level Peripherie Zusammenfassung Fabian Oehlmann

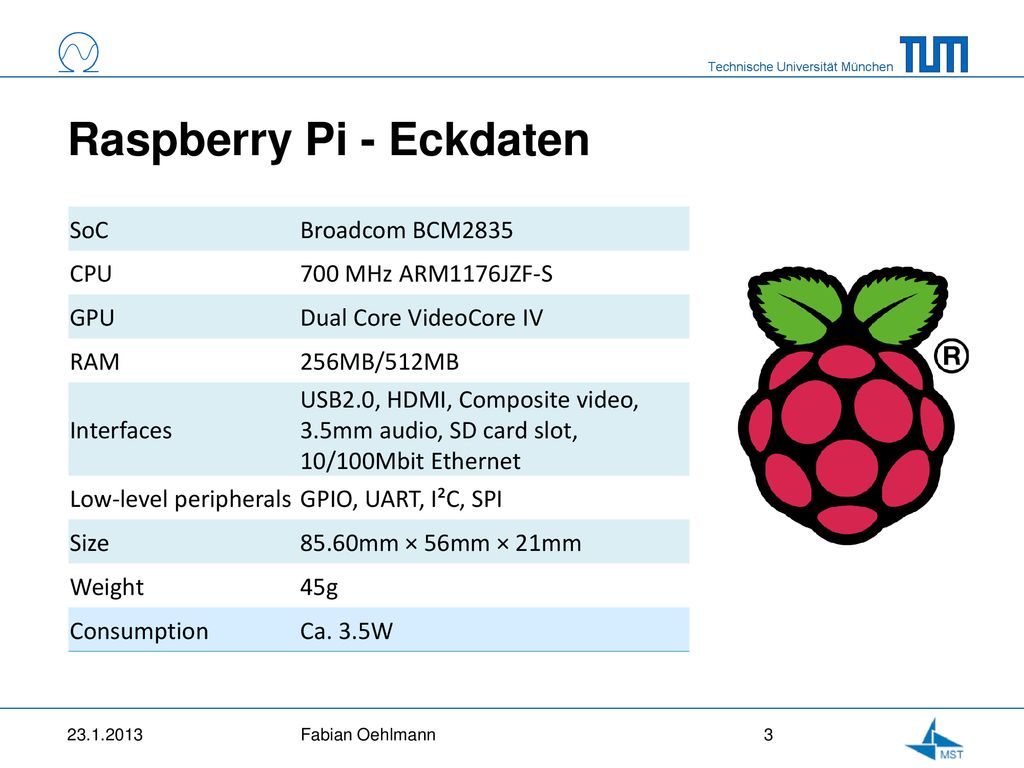

3 Raspberry Pi - Eckdaten
SoC Broadcom BCM2835 CPU 700 MHz ARM1176JZF-S GPU Dual Core VideoCore IV RAM 256MB/512MB Interfaces USB2.0, HDMI, Composite video, 3.5mm audio, SD card slot, 10/100Mbit Ethernet Low-level peripherals GPIO, UART, I²C, SPI Size 85.60mm × 56mm × 21mm Weight 45g Consumption Ca. 3.5W Fabian Oehlmann

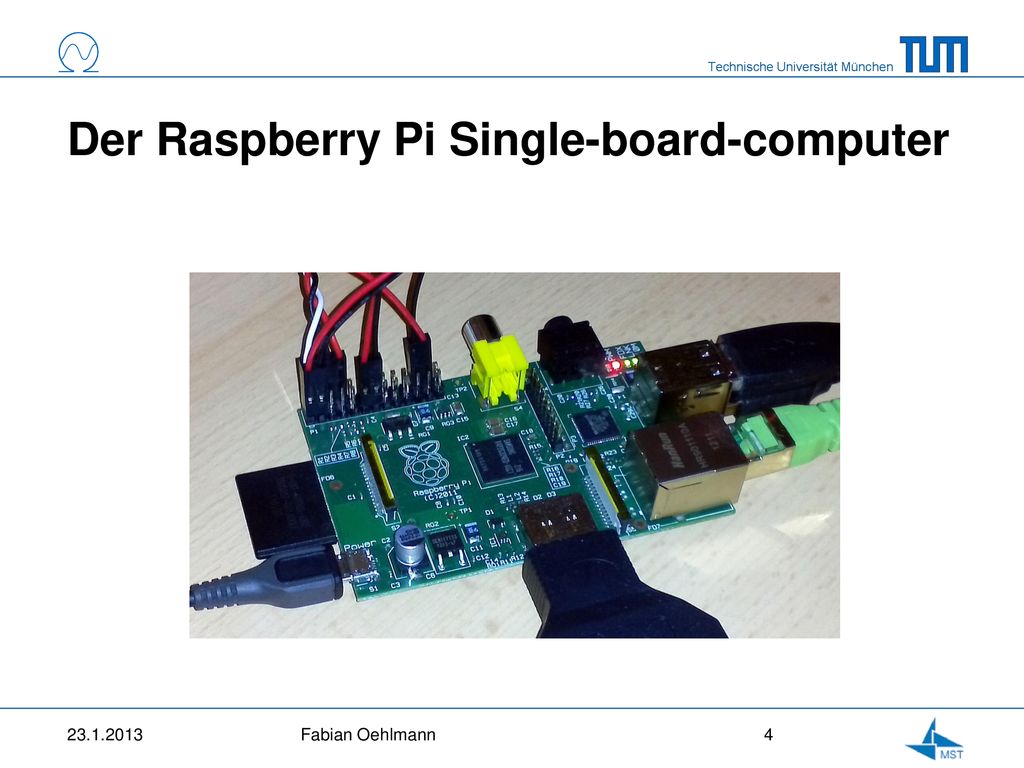

4 Der Raspberry Pi Single-board-computer
Fabian Oehlmann

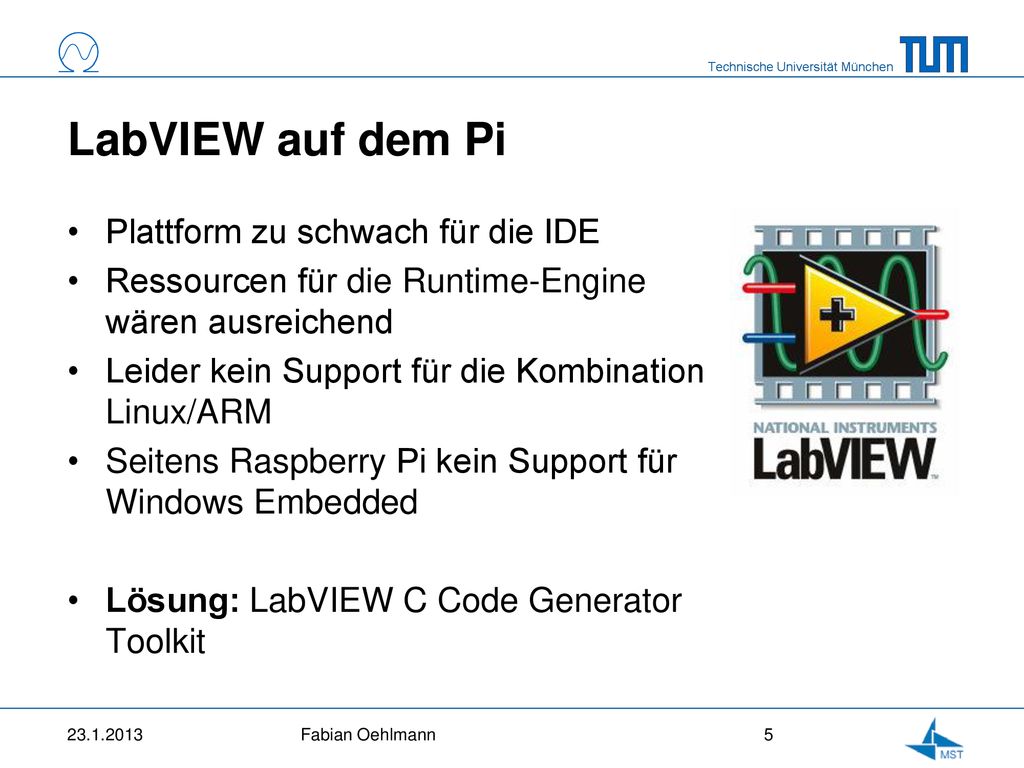

5 LabVIEW auf dem Pi Plattform zu schwach für die IDE
Ressourcen für die Runtime-Engine wären ausreichend Leider kein Support für die Kombination Linux/ARM Seitens Raspberry Pi kein Support für Windows Embedded Lösung: LabVIEW C Code Generator Toolkit Fabian Oehlmann

6 LV C Code Generator Generiert C Quelltext aus virtuellen Instrumenten
Übersetzung mittels Cross-Compiler für Linux/ARM Leider starke Einschränkungen Keine GUI Keine Datenkommunikation Keine Datei E/A Nur für sehr spezielle Anwendung geeignet Fabian Oehlmann

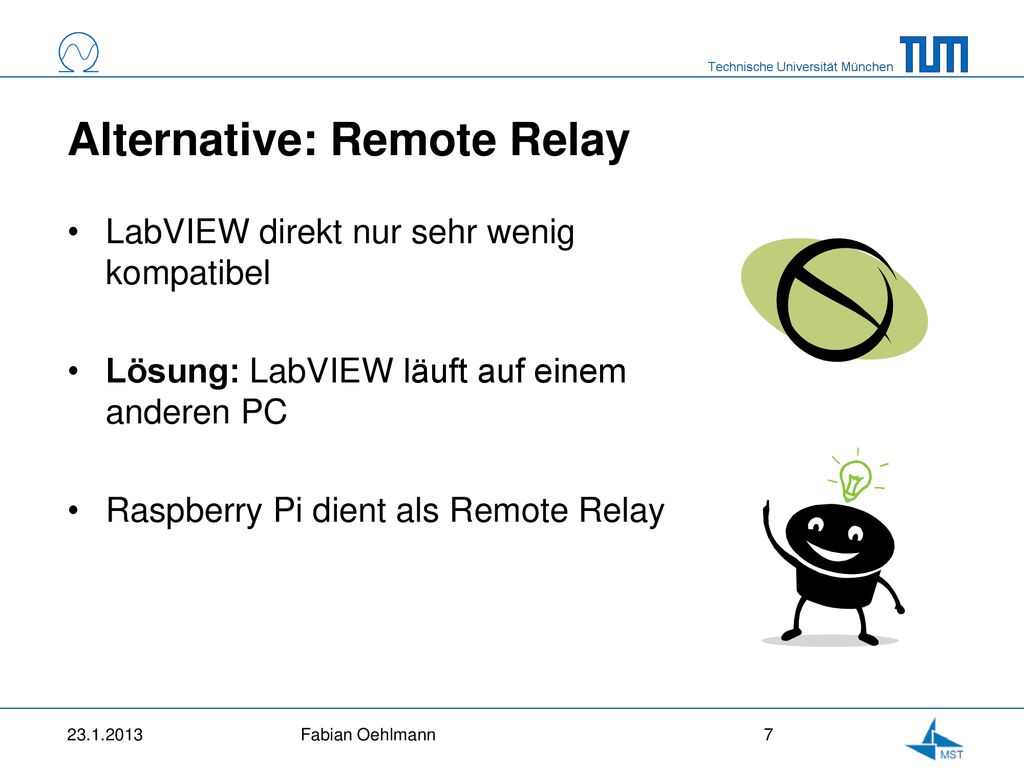

7 Alternative: Remote Relay
LabVIEW direkt nur sehr wenig kompatibel Lösung: LabVIEW läuft auf einem anderen PC Raspberry Pi dient als Remote Relay Fabian Oehlmann

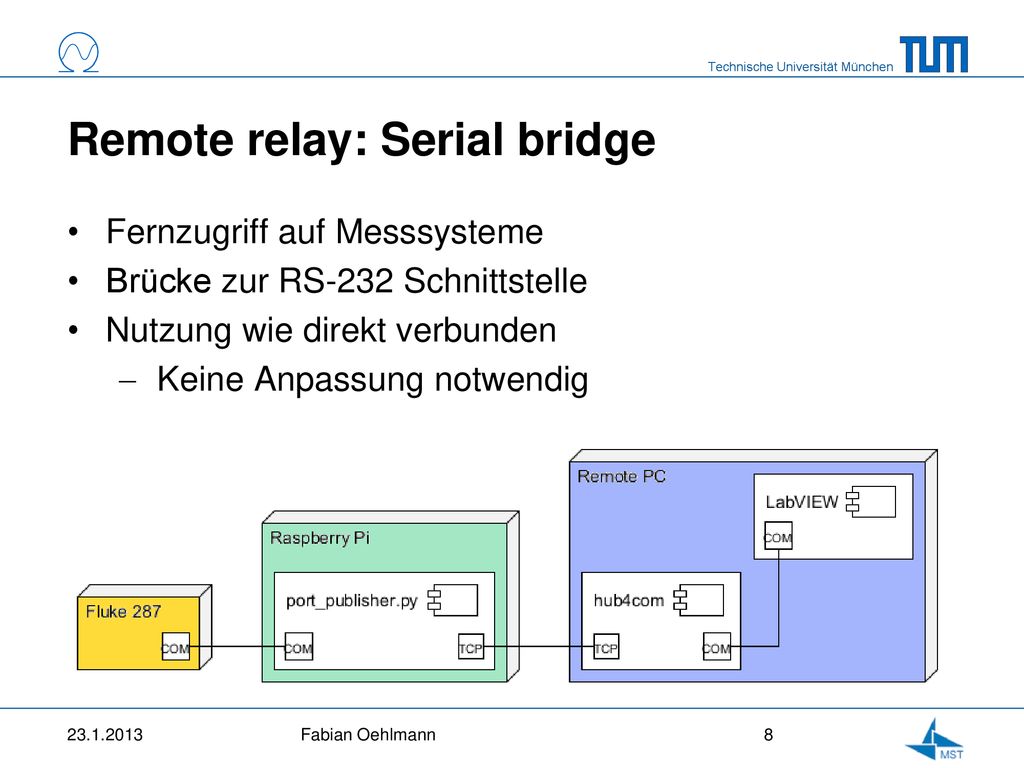

8 Remote relay: Serial bridge
Fernzugriff auf Messsysteme Brücke zur RS-232 Schnittstelle Nutzung wie direkt verbunden Keine Anpassung notwendig Fabian Oehlmann

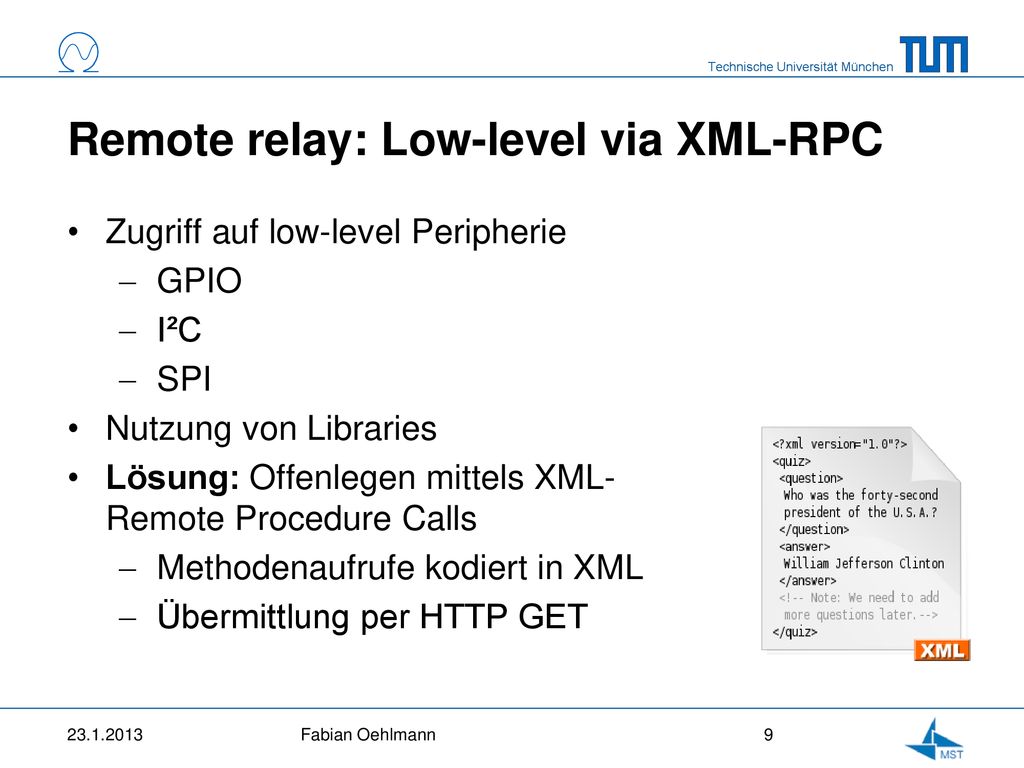

9 Remote relay: Low-level via XML-RPC
Zugriff auf low-level Peripherie GPIO I²C SPI Nutzung von Libraries Lösung: Offenlegen mittels XML-Remote Procedure Calls Methodenaufrufe kodiert in XML Übermittlung per HTTP GET Fabian Oehlmann

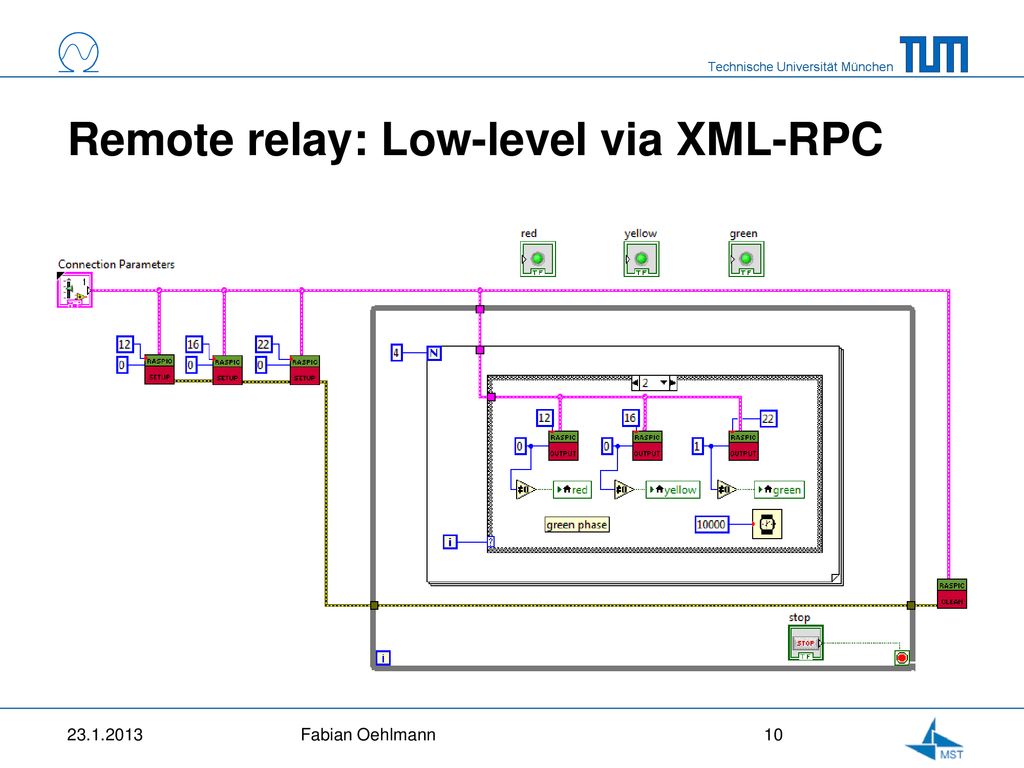

10 Remote relay: Low-level via XML-RPC
Fabian Oehlmann

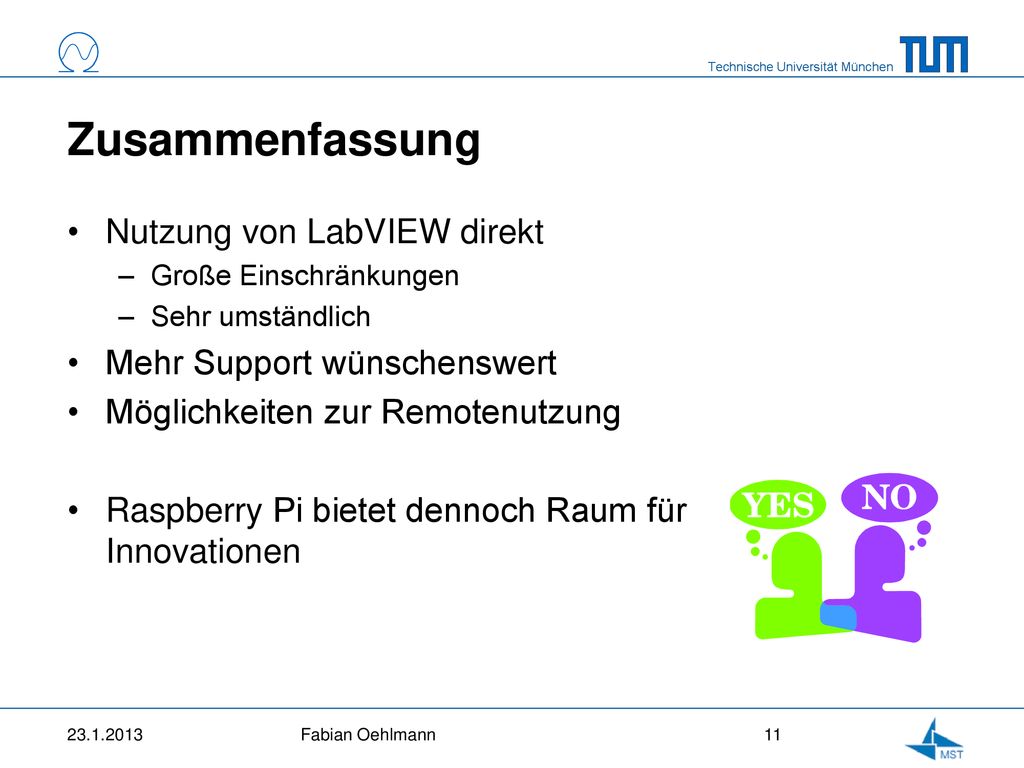

11 Zusammenfassung Nutzung von LabVIEW direkt Mehr Support wünschenswert
Große Einschränkungen Sehr umständlich Mehr Support wünschenswert Möglichkeiten zur Remotenutzung Raspberry Pi bietet dennoch Raum für Innovationen Fabian Oehlmann

12 Ende Vielen Dank für die Aufmerksamkeit! Gibt es noch Fragen?
Fabian Oehlmann
