Das Ohr Organum vestibulocochleare Auris externa und media

Präsentation zum Thema: "Das Ohr Organum vestibulocochleare Auris externa und media"—  Präsentation transkript:

1 Das Ohr Organum vestibulocochleare Auris externa und media
Anna Németh 2017

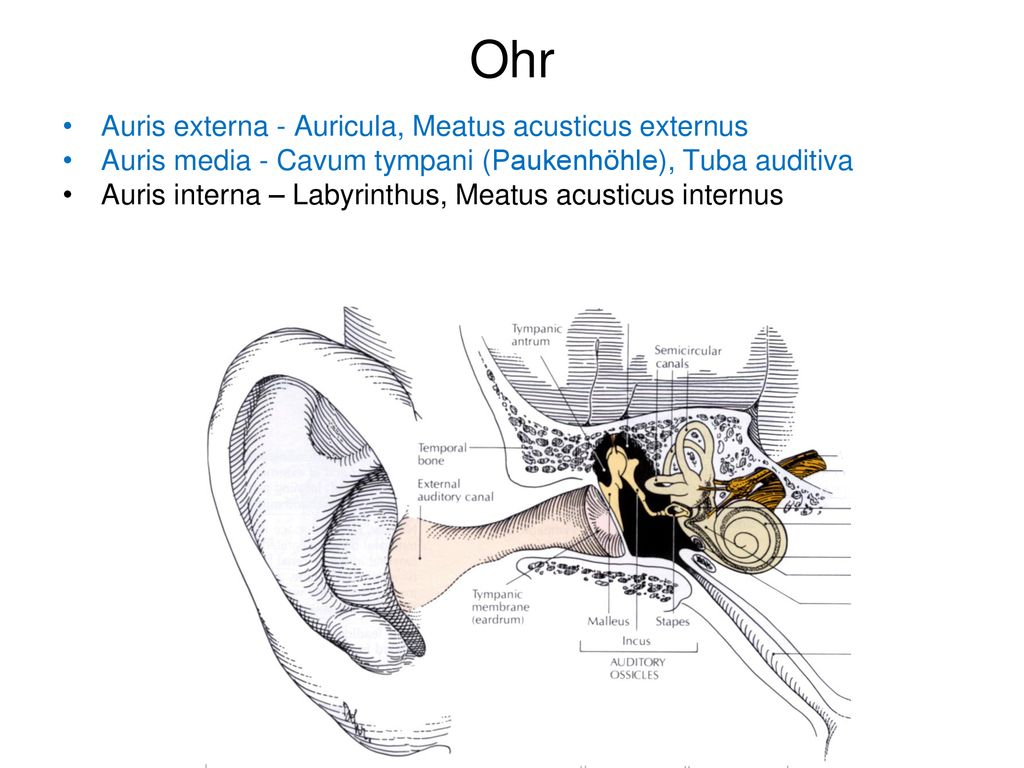

2 Ohr Auris externa - Auricula, Meatus acusticus externus
Auris media - Cavum tympani (Paukenhöhle), Tuba auditiva Auris interna – Labyrinthus, Meatus acusticus internus

3 Auris externa I. Auricula (Ohrmuschel)
Eine trichterförmige Hautfalte, (Cartilago auriculae) Helix Innervation: vorne: N. V/3 (N. auriculotemporalis) hinten: Pl. cervicalis (N. auricularis magnus Cavum conchae: N. VII. Arterien: - A. auricul. post. (A. carotis ext.) - A. auricul. prof. (A. maxillaris) - Rr. auric. ant. (A. temp. superfic.) Anthelix Scapha Tragus Concha auriculae (Cavum conchae) Incisura intertragica Verletzungen: Oto-Hämatom – erhebung der Knorpelhaut – falsche Knorpelbildung – deformierte Ohrmuschel Lobulus auriculae Antitragus

4 Muskeln um das Ohr Muskeln, die vom Kopf zur Ohrmuschel ziehen
M. auricularis anterior M. auricularis superior M. auricularis posterior Muskeln, die an der Ohrmuschel entspringen und ansetzen M. helicis major M. helicis minor M. tragicus M. antitragicus M. transversus aur. M. obliquus aur. Innervation: N. VII

5 Auris externa II. Meatus acusticus ext.
Innervation: vorne: N. V. hinten: N. VII. innen, hinten: N. X. (R. auricularis) Herpes zoster oticus Ggl. trigeminale – schmerzhafte Bläschen am Gesicht Ggl. geniculi – Fazalisparese Ggl. inf. N. .X. – geschwürige Bläschen im Larynx Malentwicklung: Agenesia, Atresia (Verschluss), Fistula auricularis congenita (Einmündung von Halsfistel) 25-35 mm lang, Isthmus an der Grenze zw. knorpeligem und knöcherigem Teil Gll. ceruminosae: Cerumen – Ohrenschmalz

6 Lage der Membrana tympani
(Frontalschnitt)) Äusserer Gehörgang Cavum tympani Äusserer Gehörgang Rechtes Trommlfell LinkesTrommelfell Das Trommelfell ist schräg gestellt, die laterale Fläche blickt nach vorn und unten

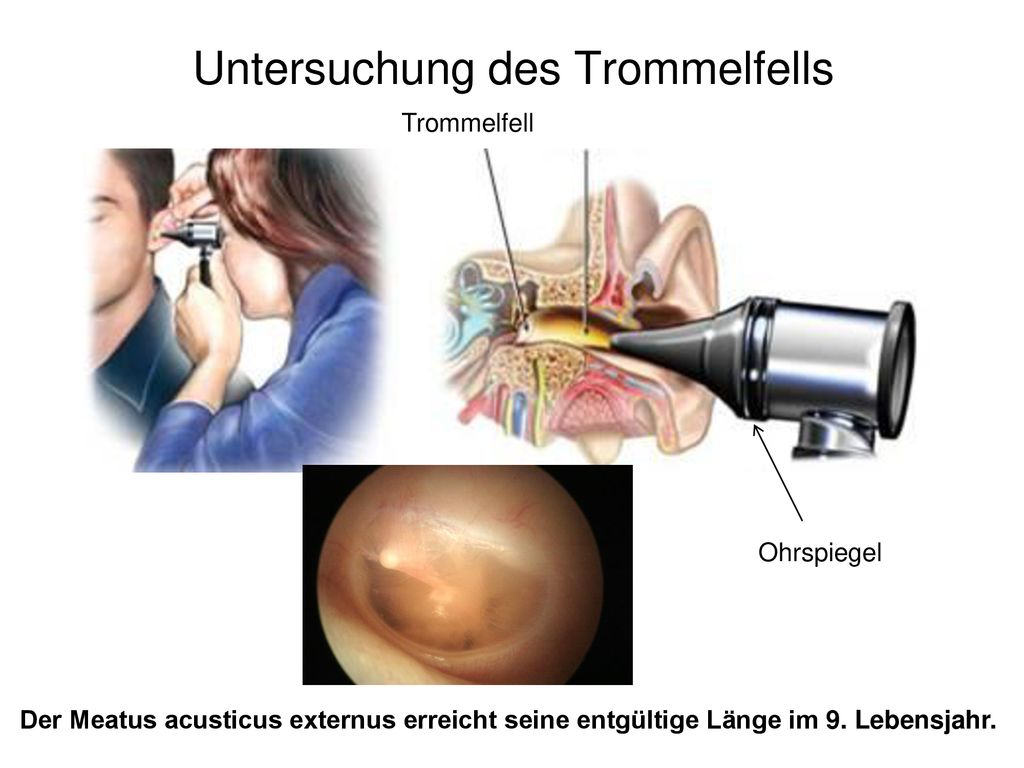

7 Untersuchung des Trommelfells
Ohrspiegel Der Meatus acusticus externus erreicht seine entgültige Länge im 9. Lebensjahr.

8 Membrana tympani - Trommelfell
Pars tensa - Auffangen der Schwingungen Pars flaccida (Schrappnellsche Membran) - Druckausgleich Anulus fibrocartilagineus (fixiert sie im Sulcus tympanicus) Schichten: Außen: Haut Mitte: Lamina propria (fehlt in Pars flaccida) Innen: Schleimhaut der Paukenhöhle (Innervation: N. V, VII, IX, X) Parazentese: Perforation des Trommelfells (im II. oder III. Quadrant bei Eiterung) Durchreissen, Perforation: Schlag, Explosion, Entzündung (Myringitis), niedriger Luftdruck Plica mallearis post., ant. Stria mallearis Umbo Quadranten des Trommelfells: I vorderer oberer II vorderer unterer III hinterer unterer IV hinterer oberer Prominentia mallearis (Processus lateralis) (Ohrenspiegelbild)

9 Membrana tympani II. Prominentia mallearis Umbo membr. tymp. Chorda tympani

10 Auris media - Mittelohr (Cavum tympani - Paukenhöhle)
Wände der Paukenhöhle: Dach: paries tegmentalis Boden: paries jugularis Vordere: paries caroticus Hintere: paries mastoideus Laterale: paries membranaceus Mediale: paries labyrinthicus Drei Etage: Epitympanon (Recessus epitympanicus) Aditus ad antrum (Cellulae mastoidei) (Caput und Collum mallei, Incus) Mesotympanon Hypotympanon unter dem Trommelfell

11 Ossicula auditus – Gehörknöchelchen I
Malleus (Hammer) 1 Caput mallei 3 Collum mallei 2 Proc. anterior (Ligamentum) 4 Proc. lateralis 5 Manubrium mallei

12 Gehörknöchelchen II Incus (Amboss) 1 Corpus incudis
2 Facies articularis 3 Crus breve 4 Crus longum 5 Proc. lenticularis Articulatio incudo-mallearis: Sattelgelenk Achse: Crus breve incudis – Proc. ant mallei

13 Gehörknöchelchen III Stapes (Steigbügel) Articulatio incudo-stapedia:
1 Caput stapedis 2 Ansatzstelle des M. stapedius 3 Crus ant. 4 Crus post. 5 Basis stapedis Articulatio incudo-stapedia: Kugelgelenk

14 Die Wirkung von Cholesteatoma
Gehörknöchelchen IV Die Wirkung von Cholesteatoma

15 Cavum tympani II Paries membranaceus Paries caroticus N. VII:
Proc. cochleariformis M. tensor tympani Septum canalis musculotubarii Ostium tympanicum tubae auditivae Canalis caroticus N. VII: Processus lenticularis

16 Cavum tympani I Paries labyrinthicus Paries mastoideus Promontorium
Fenestra vestibuli (ovalis) Basis stapedis Fenestra cochleae (rotunda) Membrana tympani secundaria Semicanalis m. tensoris tympani Semicanalis tubae auditivae Septum canalis musculotubarii Processus cochleariformis Prominentia can. facialis (Fazialisparese) Prominentia can. semicirc. lat. Paries mastoideus Aditus ad antrum (zum Antrum mastoideum) Eminentia pyramidalis M. stapedius Fossa incudis

17 Cavum tympani III Lig. mallei sup.
Plica mallearis ant. (Proc. ant. mallei) Plica mallearis post. (Chorda tympani) (Recessus membranae tympani ant., post.) Lig. mallei ant. Lig. incudis sup. post. Crus longum incudis Recessus membr. tymp. sup. (Prussak-Raum) Zw. Collum mallei und Pars flaccida M. tensor tympani Manubrium mallei Stapedius-Reflex: afferent: N. cochlearis efferent: N. facialis Hyperacusis M. stapedius Membrana stapedialis Basis stapedis Lig. anulare stapedis (Otosklerose)

18 Cavum tympani IV Innervation: Arterielle Versorgung: Venenabfluss:
Promontorium Innervation: Plexus tympanicus sensibel: N. tympanicus (N. IX), parasympathisch: N IX, VII sympathisch: Nn caroticotympanici (aus Plexus caroticus) Arterielle Versorgung: A. tympanica ant. (A. maxillaris) A. tymp. sup. (A. meningea media) A. tymp. post. (A. stylomastoidea) A. tymp. inf. (A. pharyngea asc.) Aa. caroticotympanici Venenabfluss: Plexus pterygoideus, Plexus pharyngeus V. meningea media Sinus durae matris Lymphabfluss: Nll. parotidei, mastoidei, retropharyngeales, cervicales profundi

19 Stapes Caput stapedis (1) Canalis facialis (2) Canalis semicircularis
lateralis (3) Crus posterius (4)

20 Epitympanon Incus Caput mallei Chorda tympani Tuba auditiva

21 Stapes Proc. lenticularis (1) Artic. incudo- stapedialis (2)
Canalis facialis (3) N. facialis (5) Crus anterius (6) Crus posterius (9)

22 Canaliculus chordae tympani
Canalis semicircularis post. (1) Canalis semicircularis lat. (2) Canalis n. facialis (pars mastoidea)(3) Canaliculus chordae tymp. (5) Sulcus tympanicus (6) Promontorium (4)

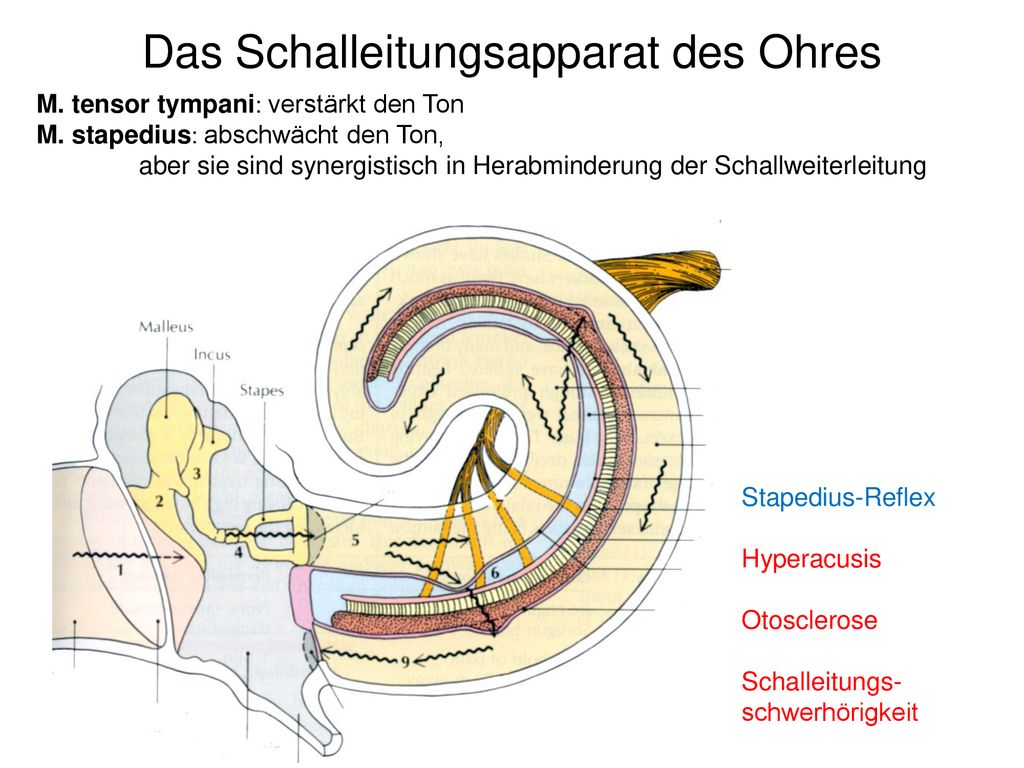

23 Das Schalleitungsapparat des Ohres
M. tensor tympani: verstärkt den Ton M. stapedius: abschwächt den Ton, aber sie sind synergistisch in Herabminderung der Schallweiterleitung Stapedius-Reflex Hyperacusis Otosclerose Schalleitungs- schwerhörigkeit

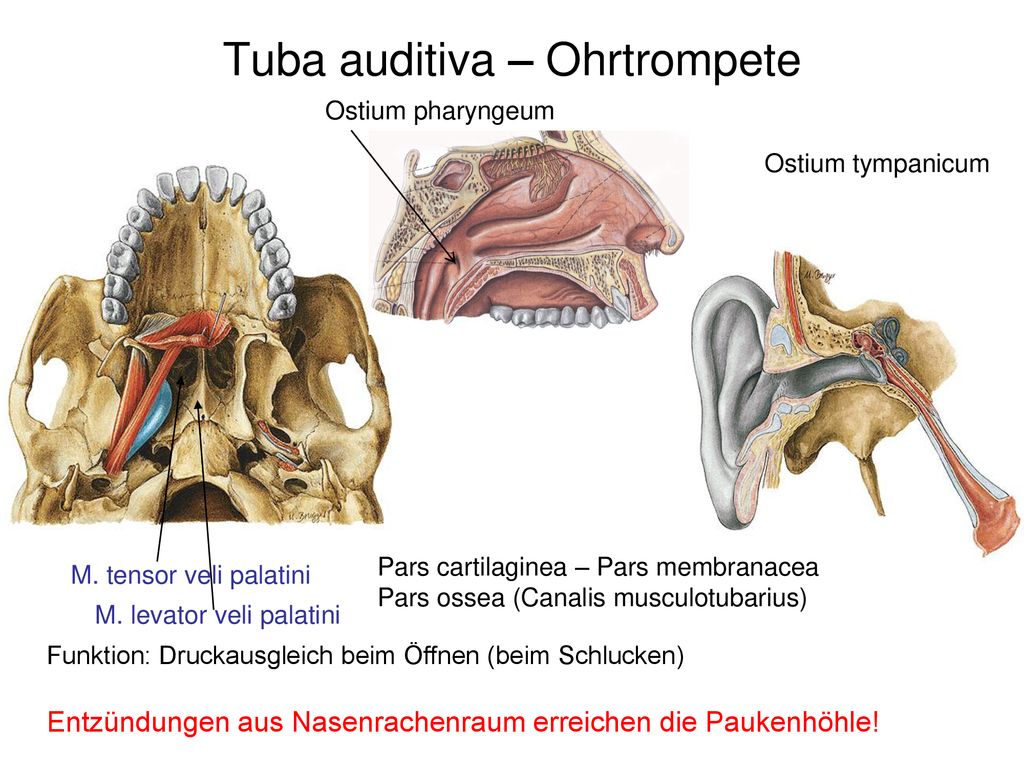

24 Tuba auditiva – Ohrtrompete
Ostium pharyngeum Ostium tympanicum Pars cartilaginea – Pars membranacea Pars ossea (Canalis musculotubarius) M. tensor veli palatini M. levator veli palatini Funktion: Druckausgleich beim Öffnen (beim Schlucken) Entzündungen aus Nasenrachenraum erreichen die Paukenhöhle!

25 Otitis media- Mittelohrentzündung
Preauricularis Abszess Encephalitis Labyrinthitis Meningitis Petrositis Sinus-Phlebitis (Sinus-Trombose) Fazialisparese Mastoiditis Peritonsillaris Abszess
