EinSparProjekt an Schulen der Stadt Aalen ein neues Projekt, unsere Heizungsanlage Referent: Horst Fernsner

2 EinSparProjekt Die Grundidee
Energie- und Kosteneinsparungen durch einen bewussten Umgang mit Energie erschließen.  nicht investiv Schulen, die dem Träger Ausgaben ersparen, erhalten einen Teil der eingesparten Mittel zur Verfügung Schulinternes Energiemanagement am THG

3 EinSparProjekt Rahmendaten

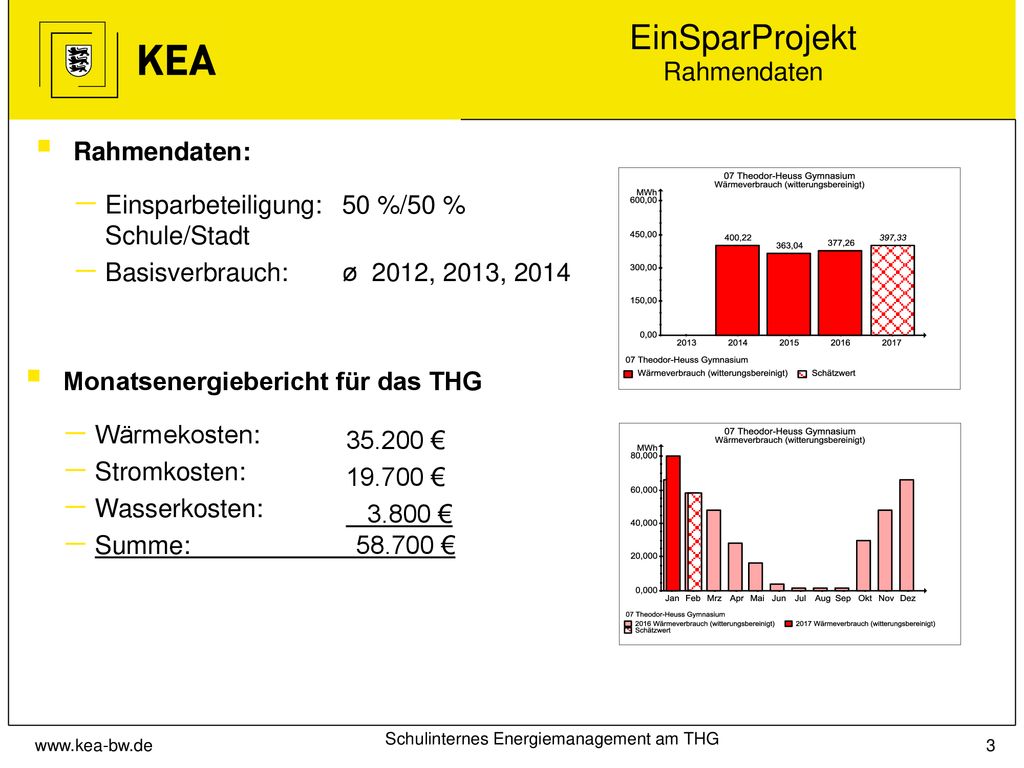

Einsparbeteiligung: 50 %/50 % Schule/Stadt Basisverbrauch: ø 2012, 2013, 2014 Monatsenergiebericht für das THG Wärmekosten: Stromkosten: Wasserkosten: Summe: € € € 3.800 € Schulinternes Energiemanagement am THG

4 EinSparProjekt Vereinbarung
Zwischen Eurer Schule und der Stadt wurde eine Vereinbarung getroffen Unterstützung für die Schule von der Stadt (u.a.):  Begehung der Schulen zur Identifizierung von Einsparpotential  zweimal im Jahr Unterstützung der Energiearbeitsgruppe  Berechnung der Projektergebnisse Teilnahmeberechtigung für die Schule  Zusage, sich an dem Projekt aktiv zu beteiligen  Benennung eines Ansprechpartners  Einrichtung eines „schulinternen Energiemanagements“ Schulinternes Energiemanagement am THG

5 Funktion der Wärmeerzeugung allgemein
Bestandteile der Heizungsanlage 1: Kesselthermostat (z.B. 80 °C) 2: Kessel mit Brenner (bzw. Fernwärmeanschluß) 3: Hauptventil 4: Heizungspumpe 5: Fühler (für Vorlauftemperatur) 6: Fühler (für Außentemperatur) 7: Auswahl von Heizkurven 8: Zeitschaltprogramm 9: Heizungsregelung 10: Heizkörperventil !! Die Heizungsregelung hat keine Rückmeldung wie warm es tatsächlich in einem Raum ist!! Schulinternes Energiemanagement am THG 5 5

6 Funktion der Wärmeerzeugung Der Heizkreis

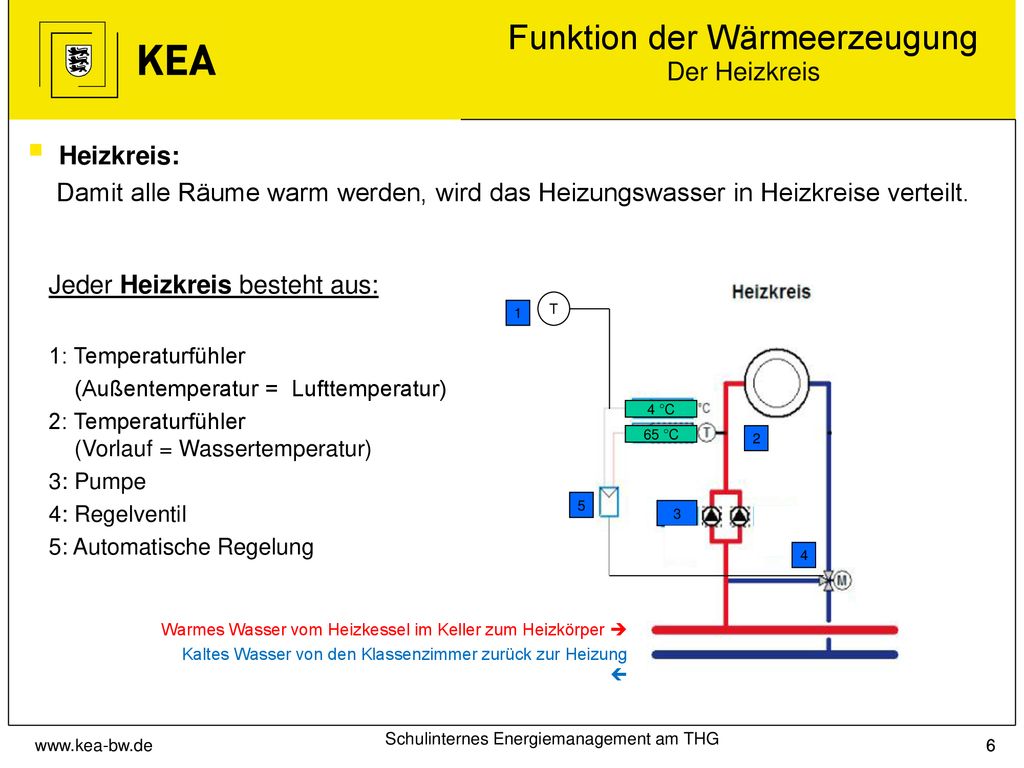

Damit alle Räume warm werden, wird das Heizungswasser in Heizkreise verteilt. Jeder Heizkreis besteht aus: 1: Temperaturfühler (Außentemperatur = Lufttemperatur) 2: Temperaturfühler (Vorlauf = Wassertemperatur) 3: Pumpe 4: Regelventil 5: Automatische Regelung 65 °C 4 °C 1 2 3 4 5 T Warmes Wasser vom Heizkessel im Keller zum Heizkörper  Kaltes Wasser von den Klassenzimmer zurück zur Heizung  Schulinternes Energiemanagement am THG 6 6

7 Funktion der Wärmeerzeugung Wärmeverteilung in der Schule
Viele Heizkreise zusammen ergeben die gesamte Wärmeverteilung in der Schule Für jeden Heizkreis kann eingestellt werden: Die Nutzungszeit (Unterricht/kein Unterricht) Die Raumtemperatur am Tag Die Raumtemperatur in der Nacht Und wie sieht es bei uns aus ? An welchem Heizkreis ist mein Klassenzimmer angeschlossen ? Welche anderen Klassenzimmer sind zusammengefasst ?  Das weiß der Hausmeister Quelle: Schulinternes Energiemanagement am THG 7 7

8 Funktion der Wärmeerzeugung Nutzungszeit
Wird mit einer Zeitschaltuhr zwischen Unterrichtszeit auf nicht Unterrichtszeit umgeschaltet Heizkreiseinstellung Erweiterung: Aufgabe für das Energieteam  Wie ist die Nutzungszeit in den Klassenzimmern, Vordruck im Protokoll der Begehung Schulinternes Energiemanagement am THG

9 Funktion der Wärmeerzeugung Überprüfung der Regelung

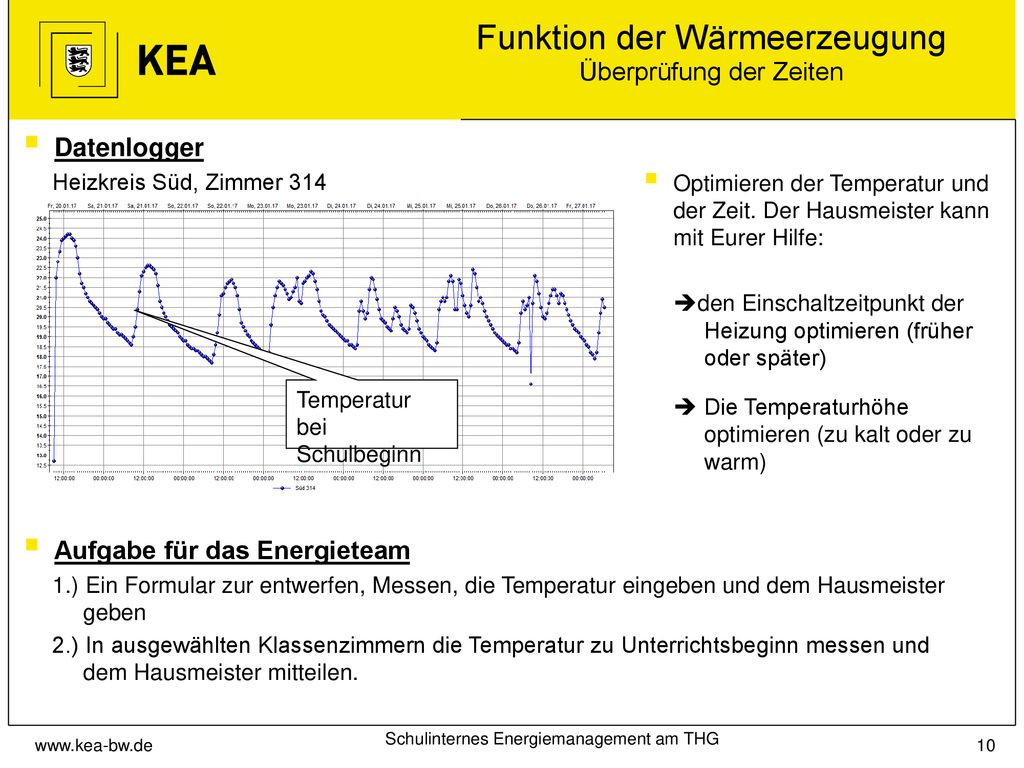

Datenlogger Mit Datenloggern kann die Temperatur über einen längeren Zeitraum (Nacht und Wochenende) gemessen werden (Temperaturverlaufsmessung) Ergebnis der Messung: Schulinternes Energiemanagement am THG 9

10 Funktion der Wärmeerzeugung Überprüfung der Zeiten
Datenlogger Heizkreis Süd, Zimmer 314 Optimieren der Temperatur und der Zeit. Der Hausmeister kann mit Eurer Hilfe: den Einschaltzeitpunkt der Heizung optimieren (früher oder später)  Die Temperaturhöhe optimieren (zu kalt oder zu warm) Temperatur bei Schulbeginn Aufgabe für das Energieteam 1.) Ein Formular zur entwerfen, Messen, die Temperatur eingeben und dem Hausmeister geben 2.) In ausgewählten Klassenzimmern die Temperatur zu Unterrichtsbeginn messen und dem Hausmeister mitteilen. Schulinternes Energiemanagement am THG 10

11 Funktion der Wärmeerzeugung „Regelstrecke“

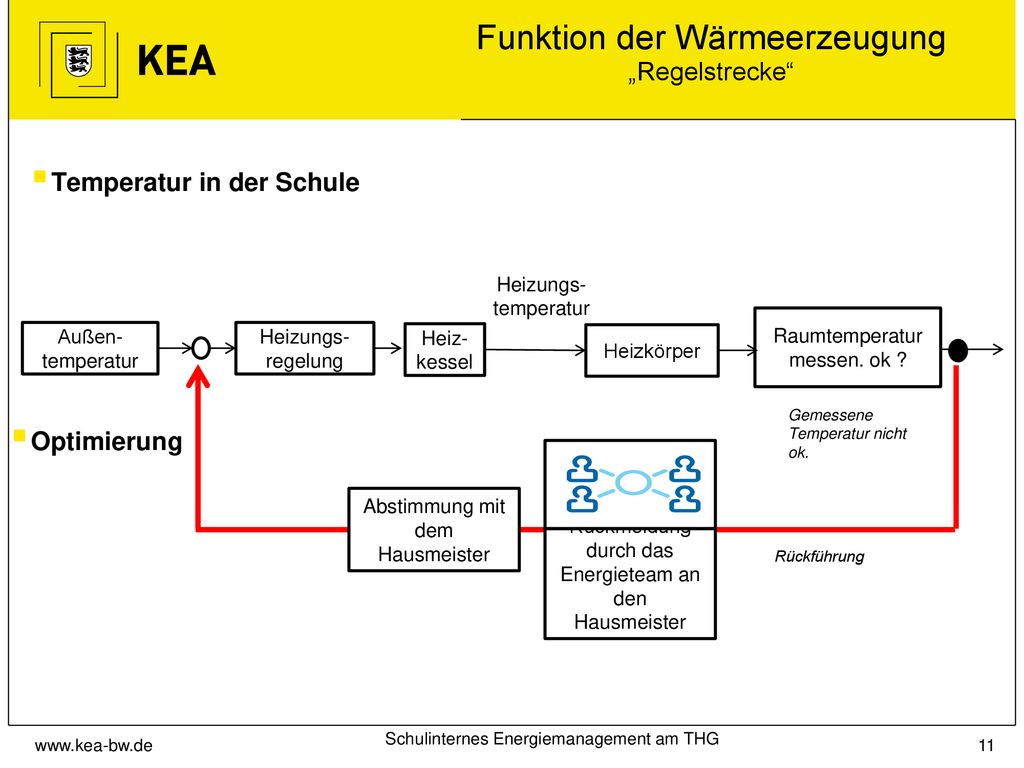

Temperatur in der Schule Heizungs-temperatur Heizungs-regelung Heiz-kessel Heizkörper Außen-temperatur Raumtemperatur messen. ok ? Rückmeldung durch das Energieteam an den Hausmeister Rückführung Abstimmung mit dem Hausmeister Optimierung Gemessene Temperatur nicht ok. Schulinternes Energiemanagement am THG

12 Viel Erfolg ! Die Stadtverwaltung Aalen freut sich mit Ihnen und mit der Unterstützung der KEA das Projekt durchzuführen. Viel Spaß und Erfolg Kontakt: Klaus Raab Mail: Tel.: Kontakt: Horst Fernsner Mail: Tel.: 0721/ Schulinternes Energiemanagement am THG
