1 Heizungsfüllwasser - Das Konzept Einsatzort – Produkte – Betriebsmittel

2 Heizungsfüllwasser - Das Konzept

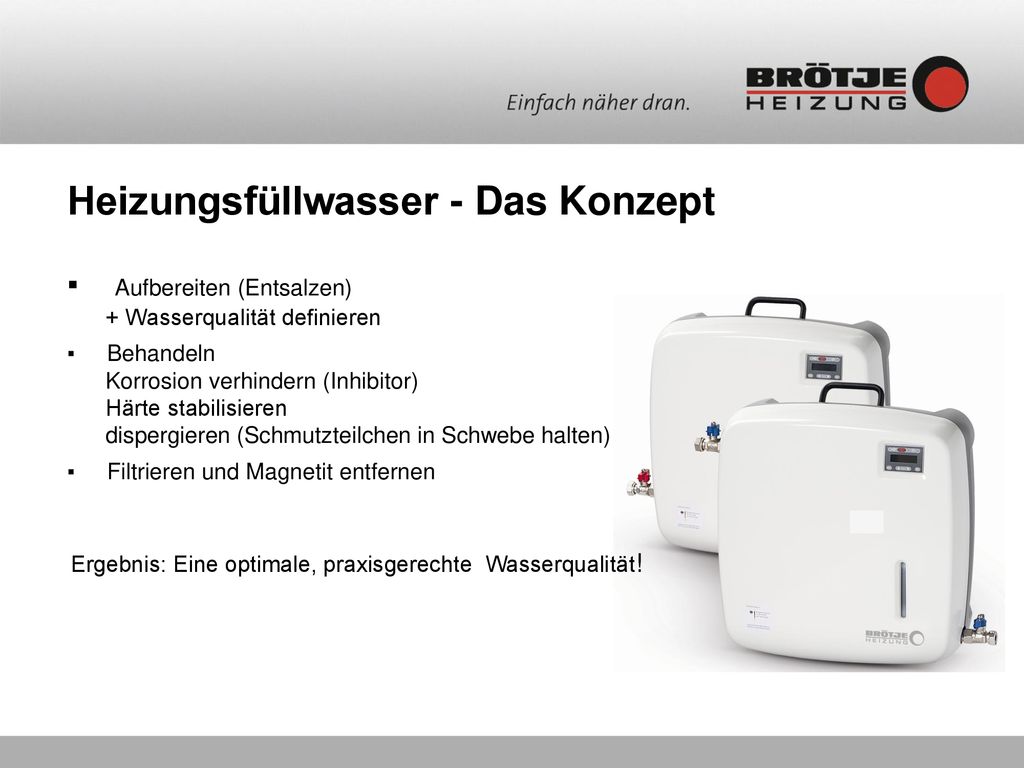

▪ Aufbereiten (Entsalzen) Wasserqualität definieren ▪ Behandeln Korrosion verhindern (Inhibitor) Härte stabilisieren dispergieren (Schmutzteilchen in Schwebe halten) ▪ Filtrieren und Magnetit entfernen Ergebnis: Eine optimale, praxisgerechte Wasserqualität!

3 Einsatzort und Montage

4 Heizungsfüllwasser - Das Konzept

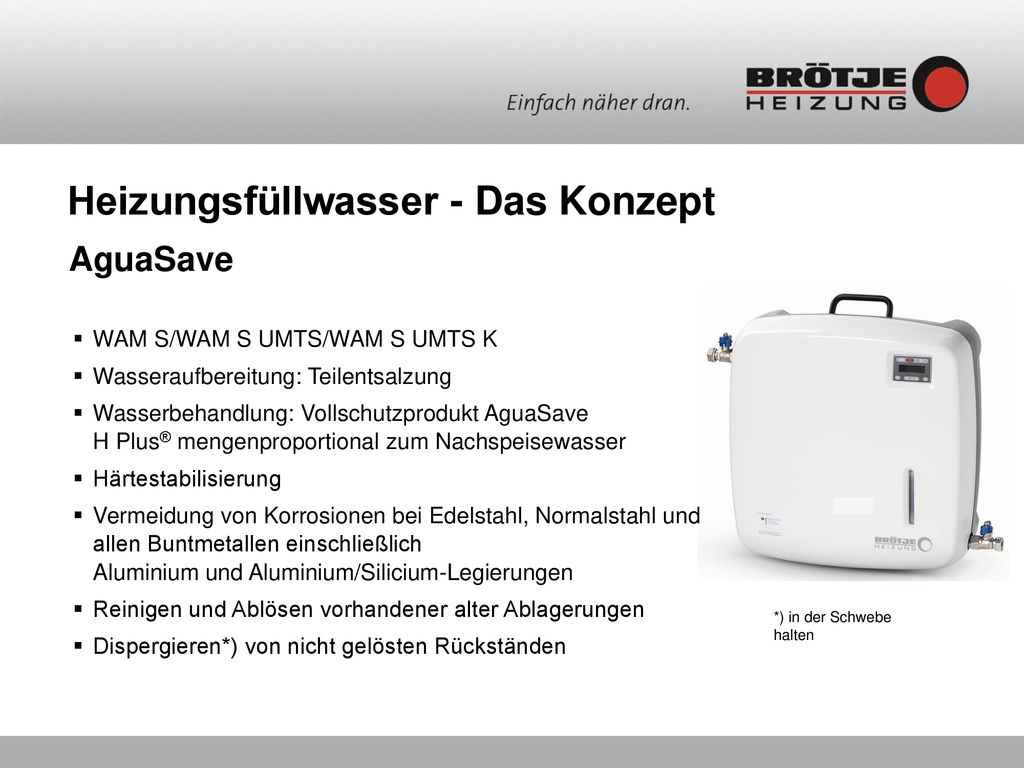

AguaSave WAM S/WAM S UMTS/WAM S UMTS K Wasseraufbereitung: Teilentsalzung Wasserbehandlung: Vollschutzprodukt AguaSave H Plus® mengenproportional zum Nachspeisewasser Härtestabilisierung Vermeidung von Korrosionen bei Edelstahl, Normalstahl und allen Buntmetallen einschließlich Aluminium und Aluminium/Silicium-Legierungen Reinigen und Ablösen vorhandener alter Ablagerungen Dispergieren*) von nicht gelösten Rückständen *) in der Schwebe halten

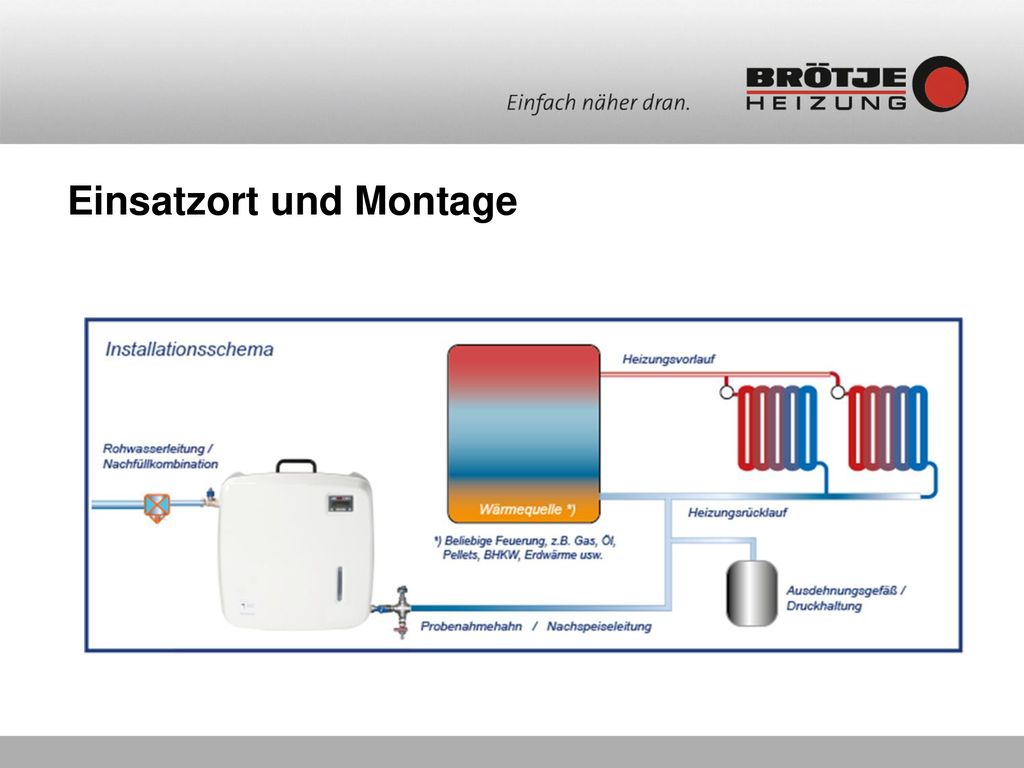

5 Einsatzort und Montage

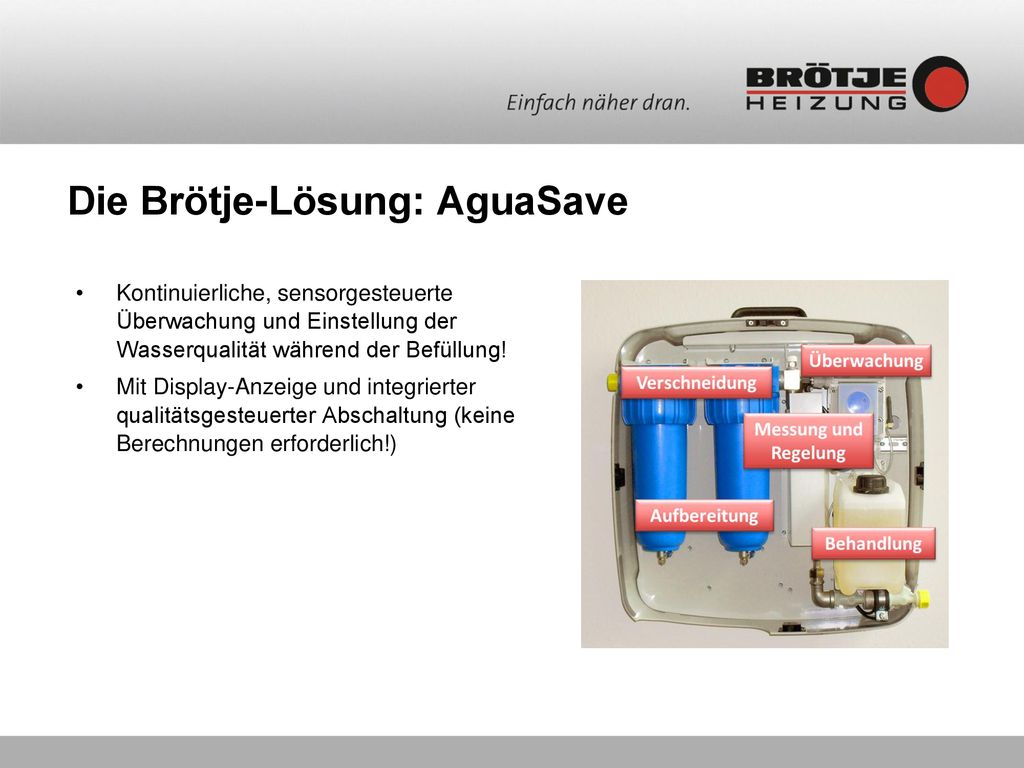

6 Die Brötje-Lösung: AguaSave
Kontinuierliche, sensorgesteuerte Überwachung und Einstellung der Wasserqualität während der Befüllung! Mit Display-Anzeige und integrierter qualitätsgesteuerter Abschaltung (keine Berechnungen erforderlich!)

7 Die Brötje-Lösung: AguaSave

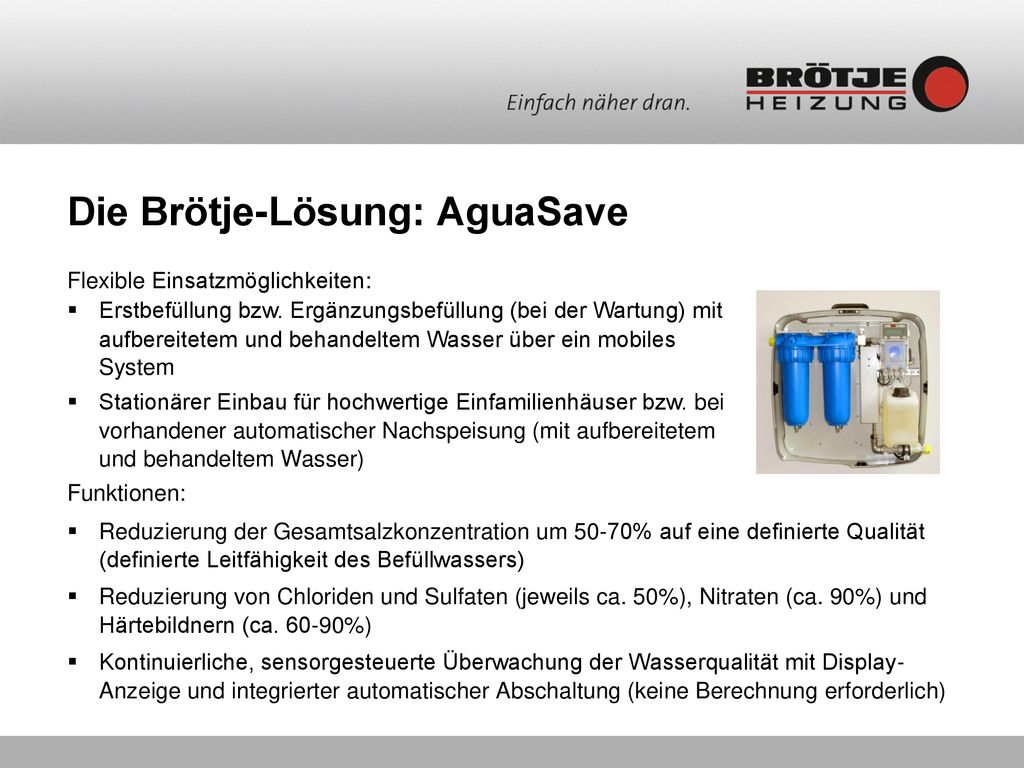

Flexible Einsatzmöglichkeiten: Erstbefüllung bzw. Ergänzungsbefüllung (bei der Wartung) mit aufbereitetem und behandeltem Wasser über ein mobiles System Stationärer Einbau für hochwertige Einfamilienhäuser bzw. bei vorhandener automatischer Nachspeisung (mit aufbereitetem und behandeltem Wasser) Funktionen: Reduzierung der Gesamtsalzkonzentration um 50-70% auf eine definierte Qualität (definierte Leitfähigkeit des Befüllwassers) Reduzierung von Chloriden und Sulfaten (jeweils ca. 50%), Nitraten (ca. 90%) und Härtebildnern (ca %) Kontinuierliche, sensorgesteuerte Überwachung der Wasserqualität mit Display- Anzeige und integrierter automatischer Abschaltung (keine Berechnung erforderlich)

8 Die Brötje-Lösung: AguaSave

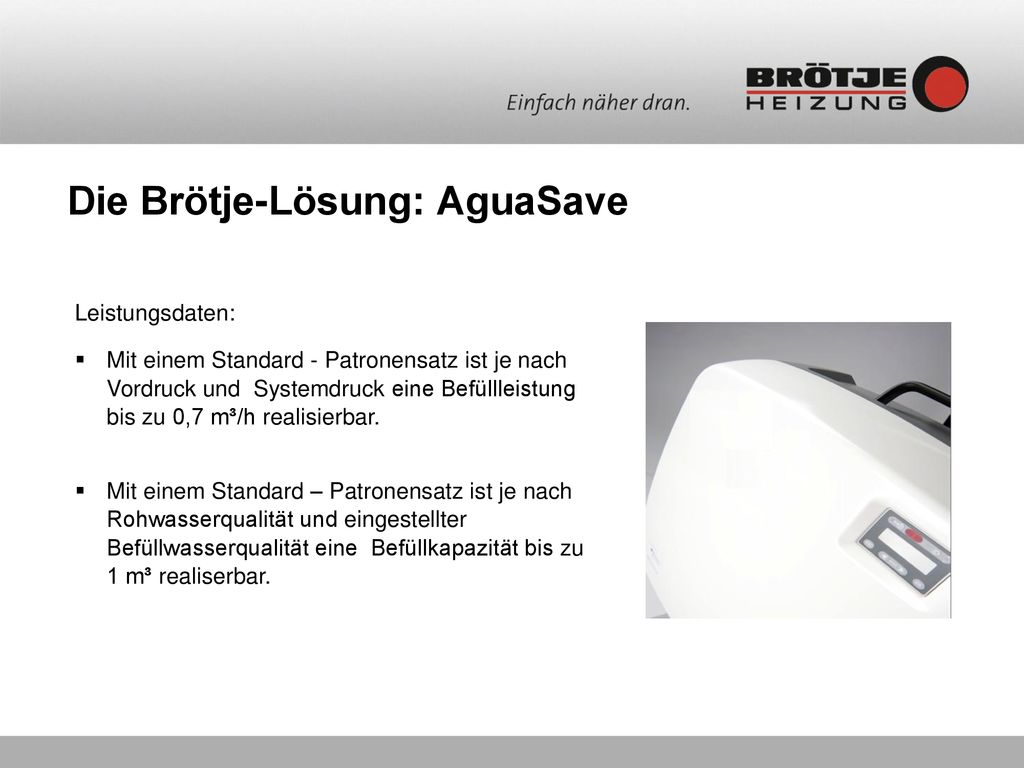

Leistungsdaten: Mit einem Standard - Patronensatz ist je nach Vordruck und Systemdruck eine Befüllleistung bis zu 0,7 m³/h realisierbar. Mit einem Standard – Patronensatz ist je nach Rohwasserqualität und eingestellter Befüllwasserqualität eine Befüllkapazität bis zu 1 m³ realiserbar.

9 Heizungsfüllwasser - Das Konzept

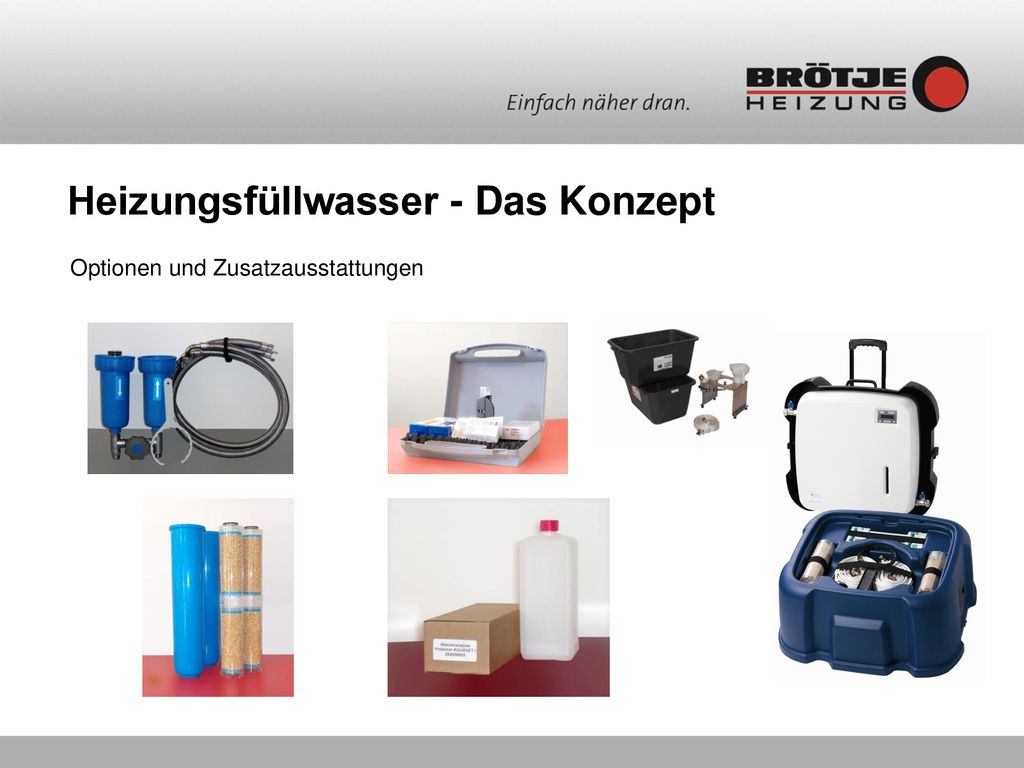

Optionen und Zusatzausstattungen

10 Lieferumfang: Füllkombination

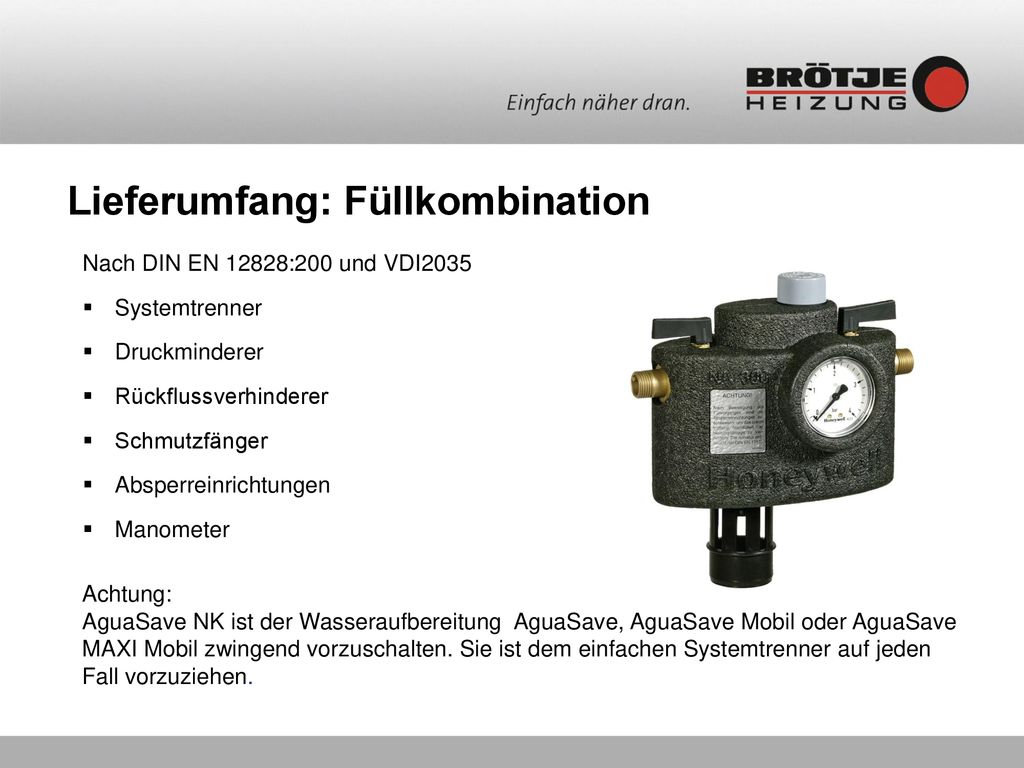

Nach DIN EN 12828:200 und VDI2035 Systemtrenner Druckminderer Rückflussverhinderer Schmutzfänger Absperreinrichtungen Manometer Achtung: AguaSave NK ist der Wasseraufbereitung AguaSave, AguaSave Mobil oder AguaSave MAXI Mobil zwingend vorzuschalten. Sie ist dem einfachen Systemtrenner auf jeden Fall vorzuziehen.

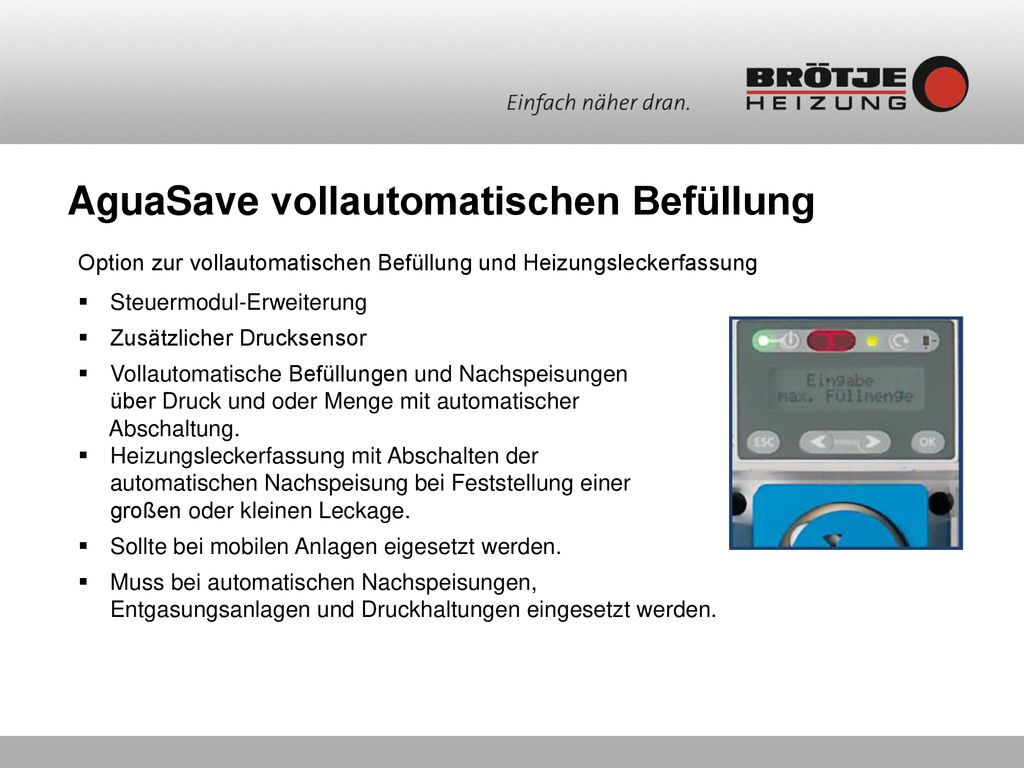

11 AguaSave vollautomatischen Befüllung
Option zur vollautomatischen Befüllung und Heizungsleckerfassung Steuermodul-Erweiterung Zusätzlicher Drucksensor Vollautomatische Befüllungen und Nachspeisungen über Druck und oder Menge mit automatischer Abschaltung. Heizungsleckerfassung mit Abschalten der automatischen Nachspeisung bei Feststellung einer großen oder kleinen Leckage. Sollte bei mobilen Anlagen eigesetzt werden. Muss bei automatischen Nachspeisungen, Entgasungsanlagen und Druckhaltungen eingesetzt werden.

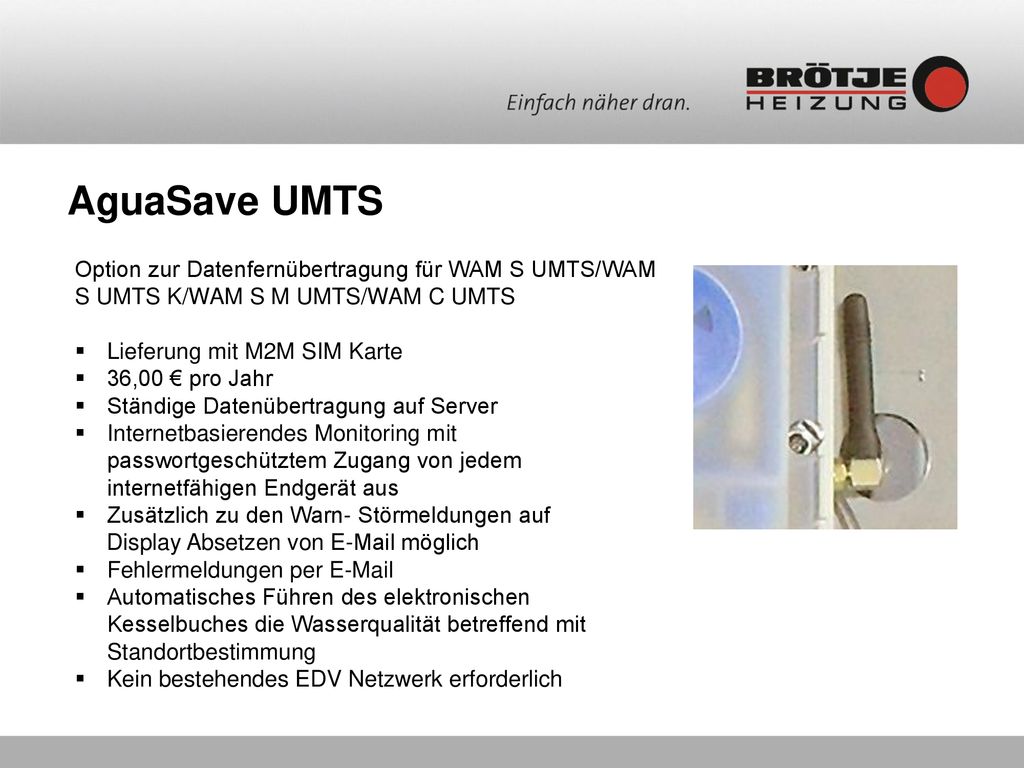

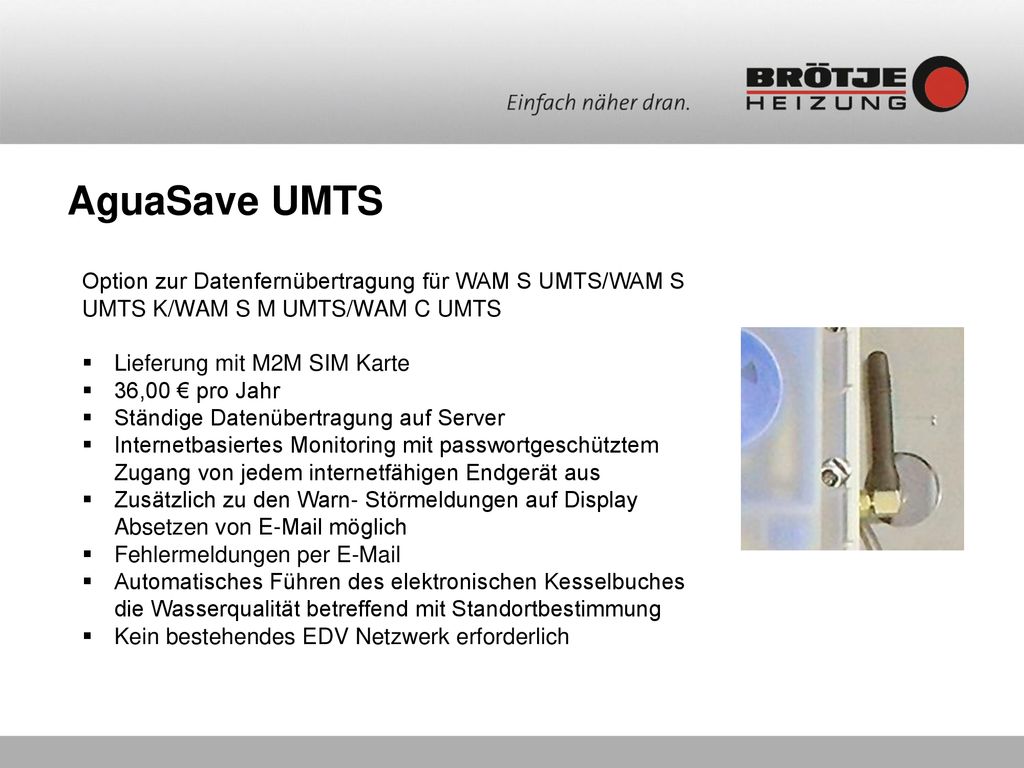

12 AguaSave UMTS Option zur Datenfernübertragung für WAM S UMTS/WAM S UMTS K/WAM S M UMTS/WAM C UMTS Lieferung mit M2M SIM Karte 36,00 € pro Jahr Ständige Datenübertragung auf Server Internetbasiertes Monitoring mit passwortgeschütztem Zugang von jedem internetfähigen Endgerät aus Zusätzlich zu den Warn- Störmeldungen auf Display Absetzen von möglich Fehlermeldungen per Automatisches Führen des elektronischen Kesselbuches die Wasserqualität betreffend mit Standortbestimmung Kein bestehendes EDV Netzwerk erforderlich

13 AguaSave Adapterset Profi SAV PRO
Funktions- & Leistungsdaten: Mit dem AguaSave Adapterset Profi kann die Befüllkapazität, des Standard AguaSave Moduls mit wenigen Handgriffen vergrößert werden. Je nach nach Vordruck und Systemdruck ist eine Befüllleistung bis zu 0,7 m³/h und eine Befüllkapazität von 2 – 6 m³ realisierbar. Es kann in Verbindung mit einem AguaSave Modul und einer Aufbereitungseinheit SAV PRO HB (WA400) zur Erstbefüllung, fest installiert oder in Verbindung mit dem Mobilkoffer eingesetzt werden. ▪ Mit dem Adapterset Profi besteht darüber hinaus die Möglichkeit neben dem 2 kg auch das 25 kg Gebinde des Vollschutzproduktes AguaSave H Plus einzusetzen.

14 AguaSave MAXI Mobil Funktions- & Leistungsdaten WAM S M/WAM S M UMTS:
Speziell für Fachpartner entwickelt: Schnelle Erst- und Neubefüllungen Mit dem AguaSave MAXI Mobil ist je nach Vordruck und Systemdruck eine Befüllleistung von bis zu 1,5m³/h realisierbar. Mit der großen Aufbereitungseinheit AguaSave SAV PRO HB (WA 400) ist eine Befüllkapazität von 2 – 6 m³ mit einer Füllung realiserbar. Je nach Roh-wasserqualität und eingestellter Befüllwasserqualität. Bei höherem Füllbedarf lässt sich das Harz mit dem Harzaustausch- und Spülset AguaSave HTS einfach wechseln, wodurch der Einsatz einer zweiten AguaSave SAV PRO HB (WA 400) Einheit entfällt. Mit dem AguaSave H Plus im 25 kg Gebinde kann eine Befüllwasser- menge von bis zu 8 m³ behandelt werden. Das AguaSave MAXI Mobil bietet die gleichen Funktionen wie das AguaSave Modul.

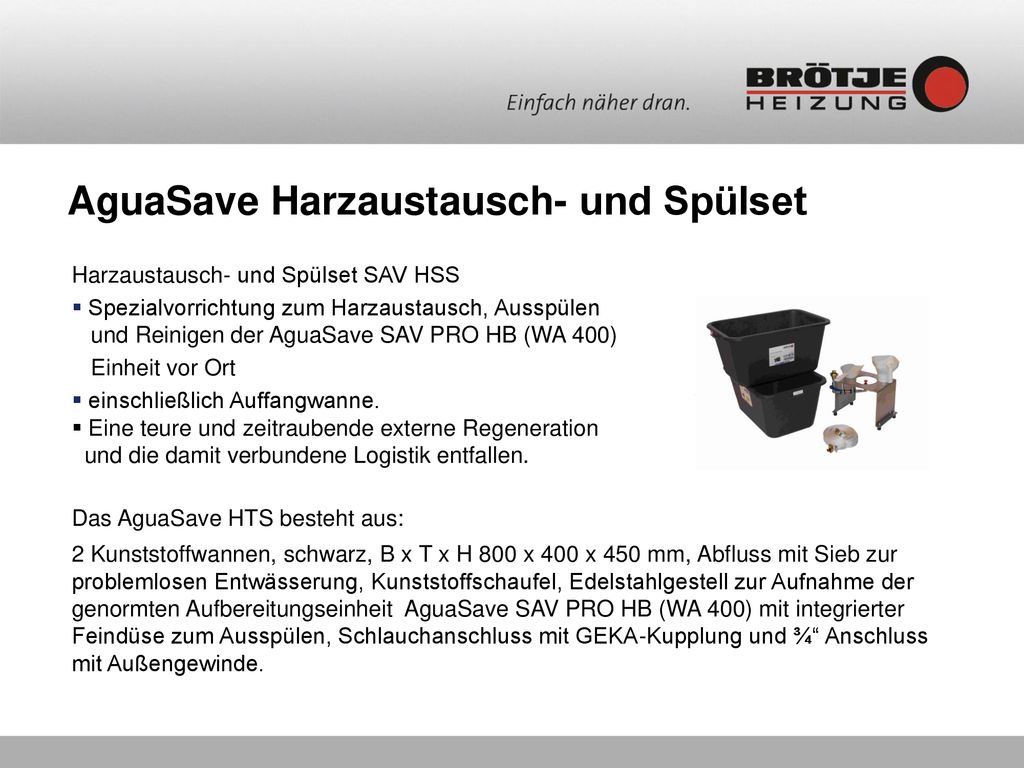

15 AguaSave Harzaustausch- und Spülset
Harzaustausch- und Spülset SAV HSS Spezialvorrichtung zum Harzaustausch, Ausspülen und Reinigen der AguaSave SAV PRO HB (WA 400) Einheit vor Ort einschließlich Auffangwanne. Eine teure und zeitraubende externe Regeneration und die damit verbundene Logistik entfallen. Das AguaSave HTS besteht aus: 2 Kunststoffwannen, schwarz, B x T x H 800 x 400 x 450 mm, Abfluss mit Sieb zur problemlosen Entwässerung, Kunststoffschaufel, Edelstahlgestell zur Aufnahme der genormten Aufbereitungseinheit AguaSave SAV PRO HB (WA 400) mit integrierter Feindüse zum Ausspülen, Schlauchanschluss mit GEKA-Kupplung und ¾“ Anschluss mit Außengewinde.

16 Modulkoffer AguaSave Mobil

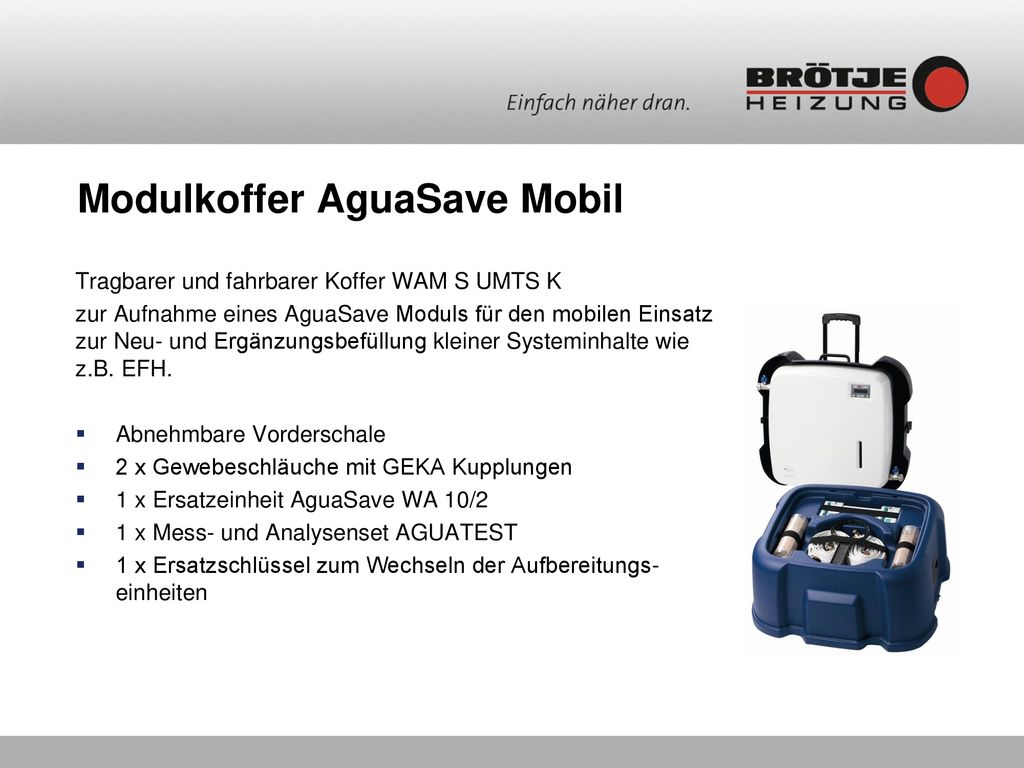

Tragbarer und fahrbarer Koffer WAM S UMTS K zur Aufnahme eines AguaSave Moduls für den mobilen Einsatz zur Neu- und Ergänzungsbefüllung kleiner Systeminhalte wie z.B. EFH. Abnehmbare Vorderschale 2 x Gewebeschläuche mit GEKA Kupplungen 1 x Ersatzeinheit AguaSave WA 10/2 1 x Mess- und Analysenset AGUATEST 1 x Ersatzschlüssel zum Wechseln der Aufbereitungs-einheiten

17 Erweiterungsset AguaSave Multi

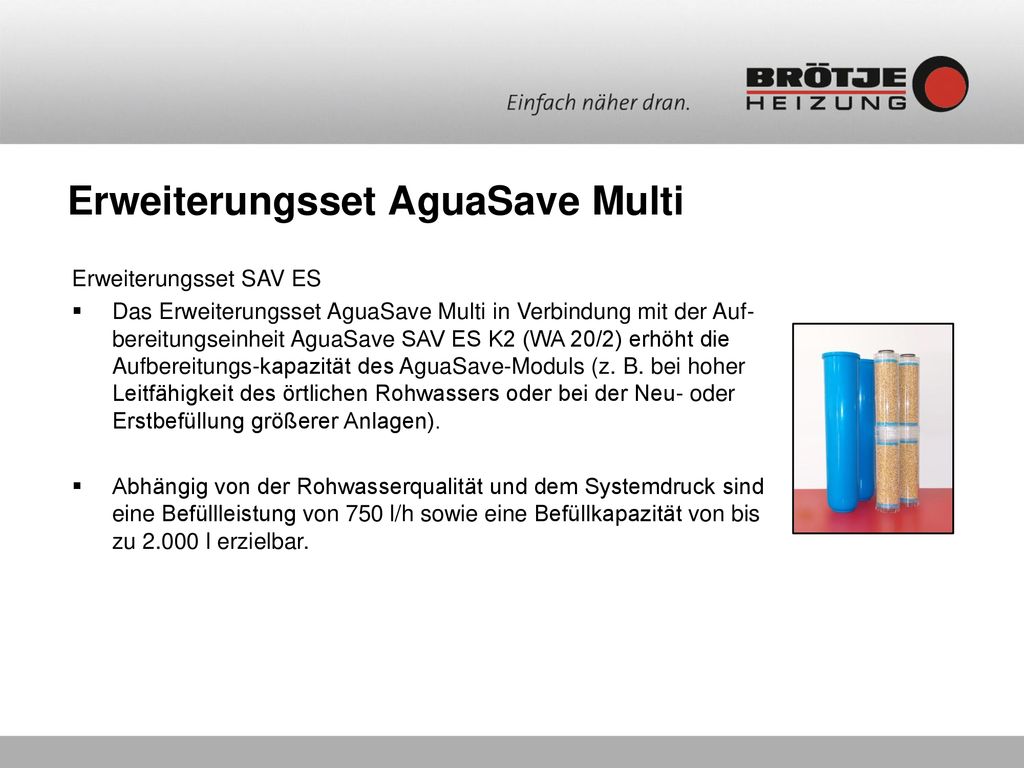

Erweiterungsset SAV ES Das Erweiterungsset AguaSave Multi in Verbindung mit der Auf-bereitungseinheit AguaSave SAV ES K2 (WA 20/2) erhöht die Aufbereitungs-kapazität des AguaSave-Moduls (z. B. bei hoher Leitfähigkeit des örtlichen Rohwassers oder bei der Neu- oder Erstbefüllung größerer Anlagen). Abhängig von der Rohwasserqualität und dem Systemdruck sind eine Befüllleistung von 750 l/h sowie eine Befüllkapazität von bis zu l erzielbar.

18 Heizungsfüllwasser - Das Konzept

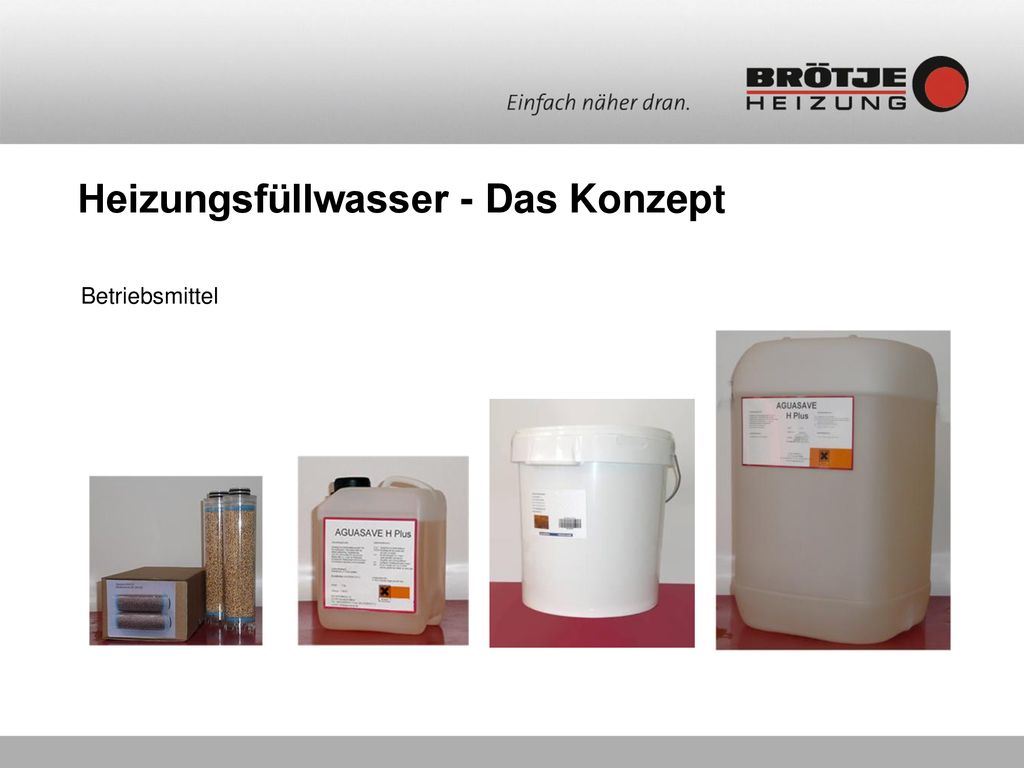

Betriebsmittel

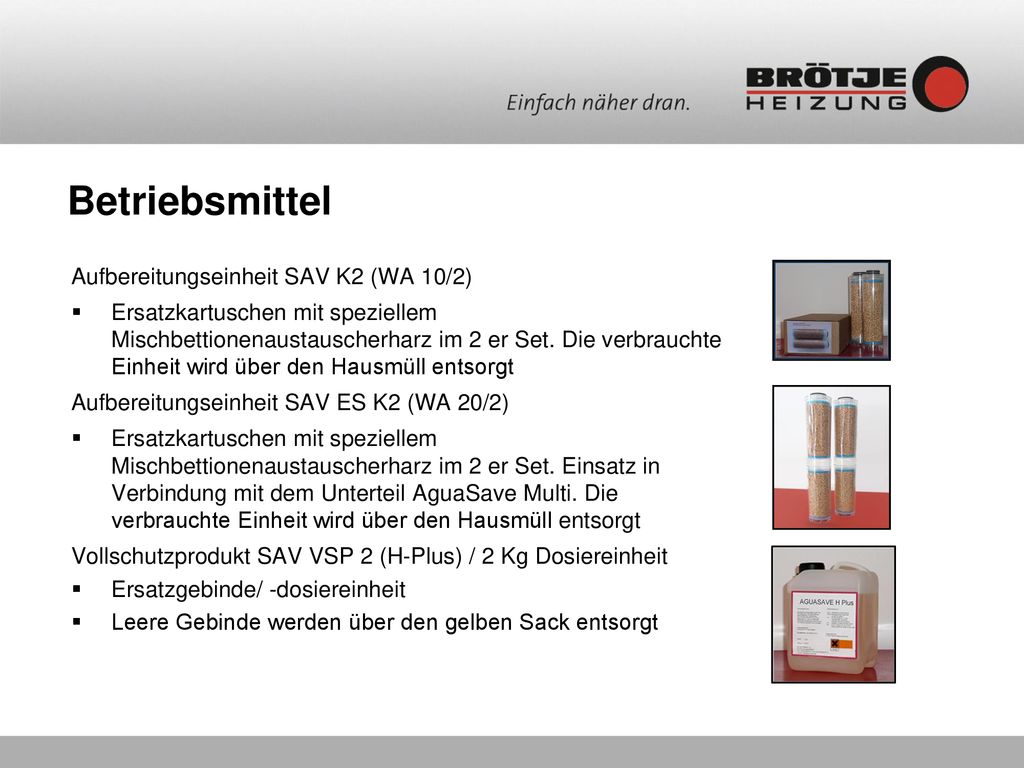

19 Betriebsmittel Aufbereitungseinheit SAV K2 (WA 10/2)
Ersatzkartuschen mit speziellem Mischbettionenaustauscherharz im 2 er Set. Die verbrauchte Einheit wird über den Hausmüll entsorgt Aufbereitungseinheit SAV ES K2 (WA 20/2) Ersatzkartuschen mit speziellem Mischbettionenaustauscherharz im 2 er Set. Einsatz in Verbindung mit dem Unterteil AguaSave Multi. Die verbrauchte Einheit wird über den Hausmüll entsorgt Vollschutzprodukt SAV VSP 2 (H-Plus) / 2 Kg Dosiereinheit Ersatzgebinde/ -dosiereinheit Leere Gebinde werden über den gelben Sack entsorgt

20 Betriebsmittel Wasseraufbereitungseinheit SAV PRO HB (WA 400)

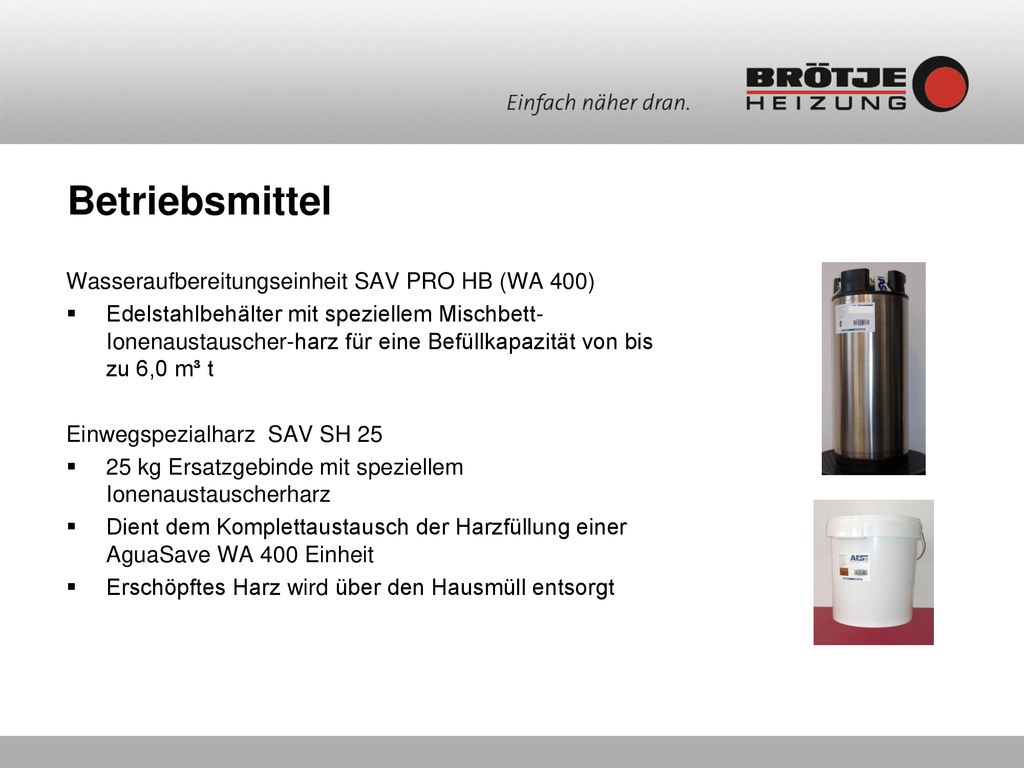

Edelstahlbehälter mit speziellem Mischbett-Ionenaustauscher-harz für eine Befüllkapazität von bis zu 6,0 m³ t Einwegspezialharz SAV SH 25 25 kg Ersatzgebinde mit speziellem Ionenaustauscherharz Dient dem Komplettaustausch der Harzfüllung einer AguaSave WA 400 Einheit Erschöpftes Harz wird über den Hausmüll entsorgt

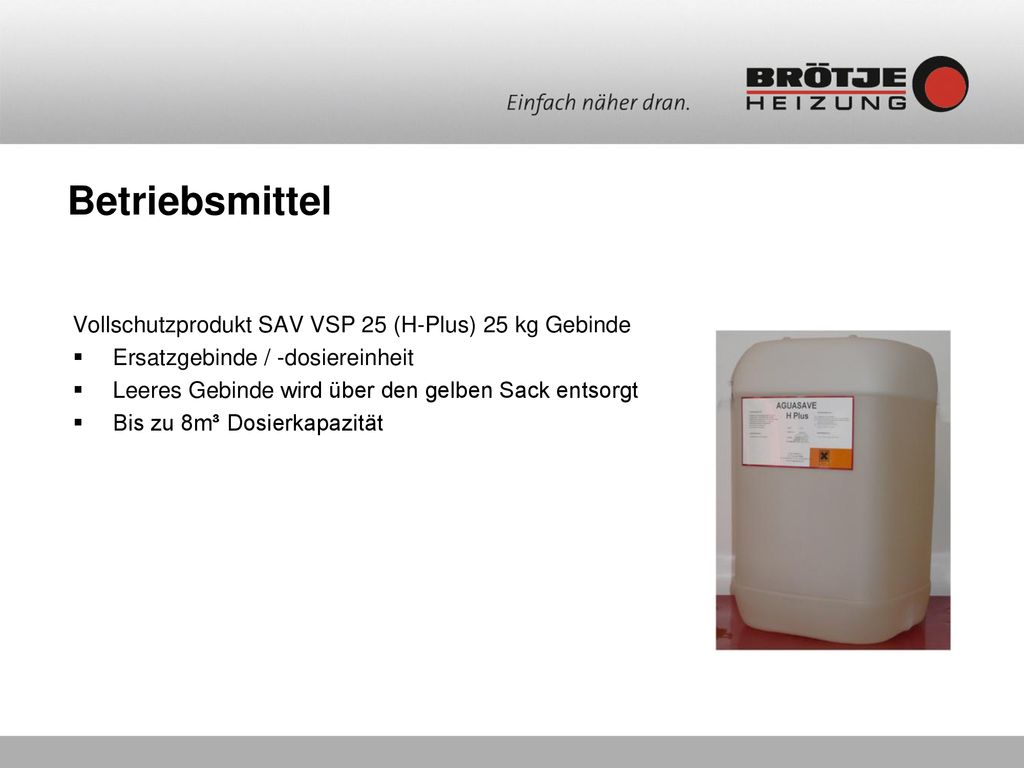

21 Betriebsmittel Vollschutzprodukt SAV VSP 25 (H-Plus) 25 kg Gebinde
Ersatzgebinde / -dosiereinheit Leeres Gebinde wird über den gelben Sack entsorgt Bis zu 8m³ Dosierkapazität

22 Heizungsfüllwasser - Das Konzept

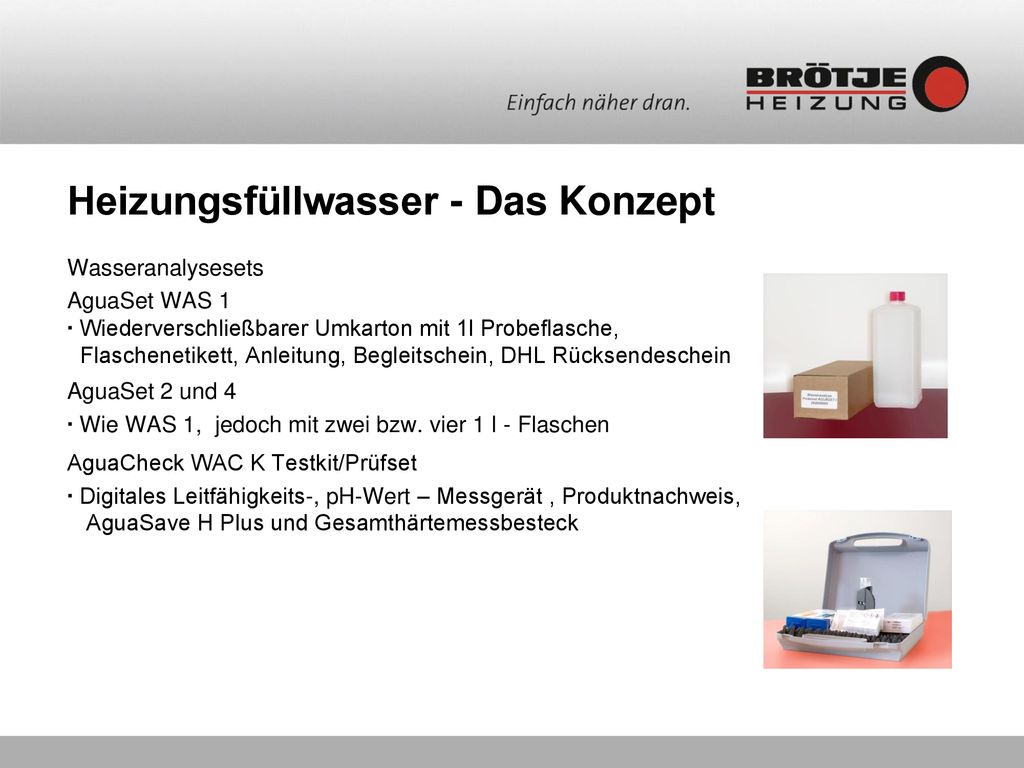

Wasseranalysesets AguaSet WAS 1 ▪ Wiederverschließbarer Umkarton mit 1l Probeflasche, Flaschenetikett, Anleitung, Begleitschein, DHL Rücksendeschein AguaSet 2 und 4 ▪ Wie WAS 1, jedoch mit zwei bzw. vier 1 l - Flaschen AguaCheck WAC K Testkit/Prüfset ▪ Digitales Leitfähigkeits-, pH-Wert – Messgerät , Produktnachweis, AguaSave H Plus und Gesamthärtemessbesteck

23 Heizungsfüllwasser - Das Konzept

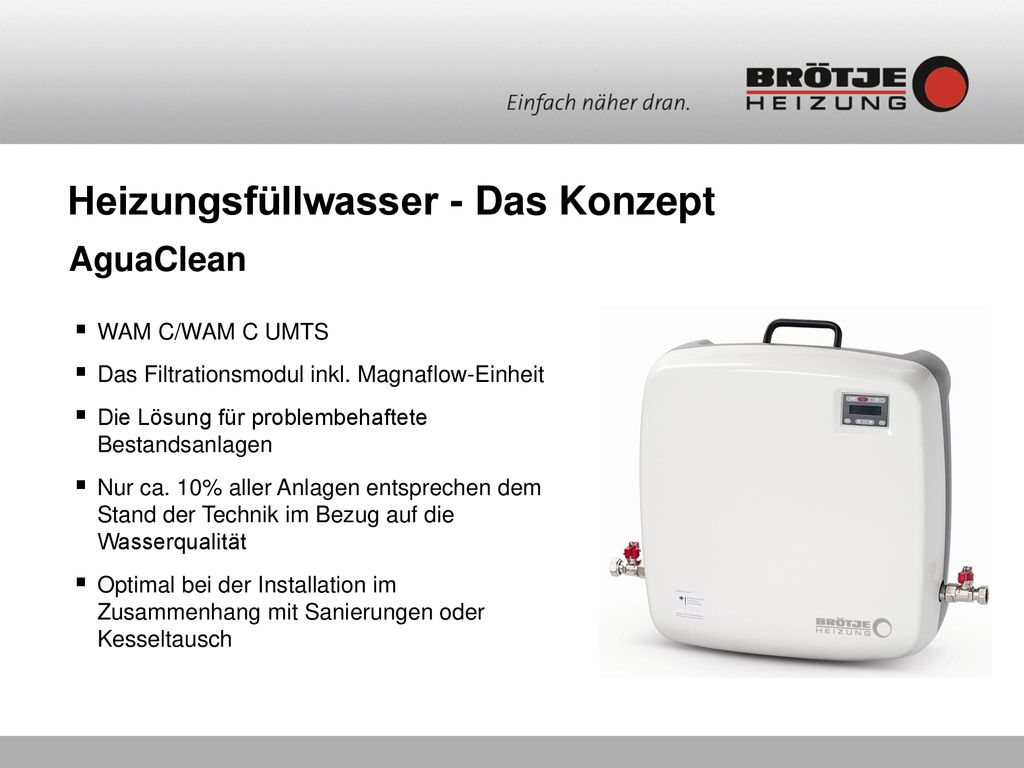

AguaClean WAM C/WAM C UMTS Das Filtrationsmodul inkl. Magnaflow-Einheit Die Lösung für problembehaftete Bestandsanlagen Nur ca. 10% aller Anlagen entsprechen dem Stand der Technik im Bezug auf die Wasserqualität Optimal bei der Installation im Zusammenhang mit Sanierungen oder Kesseltausch

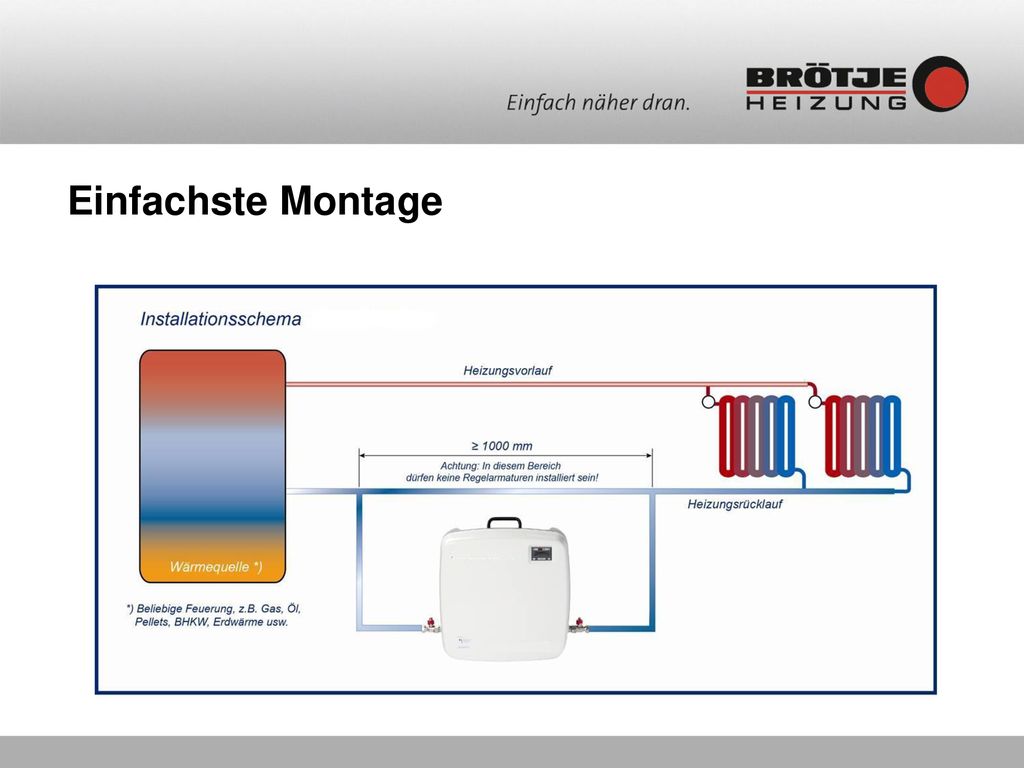

24 Einfachste Montage

25 Die Brötje-Lösung: AguaClean

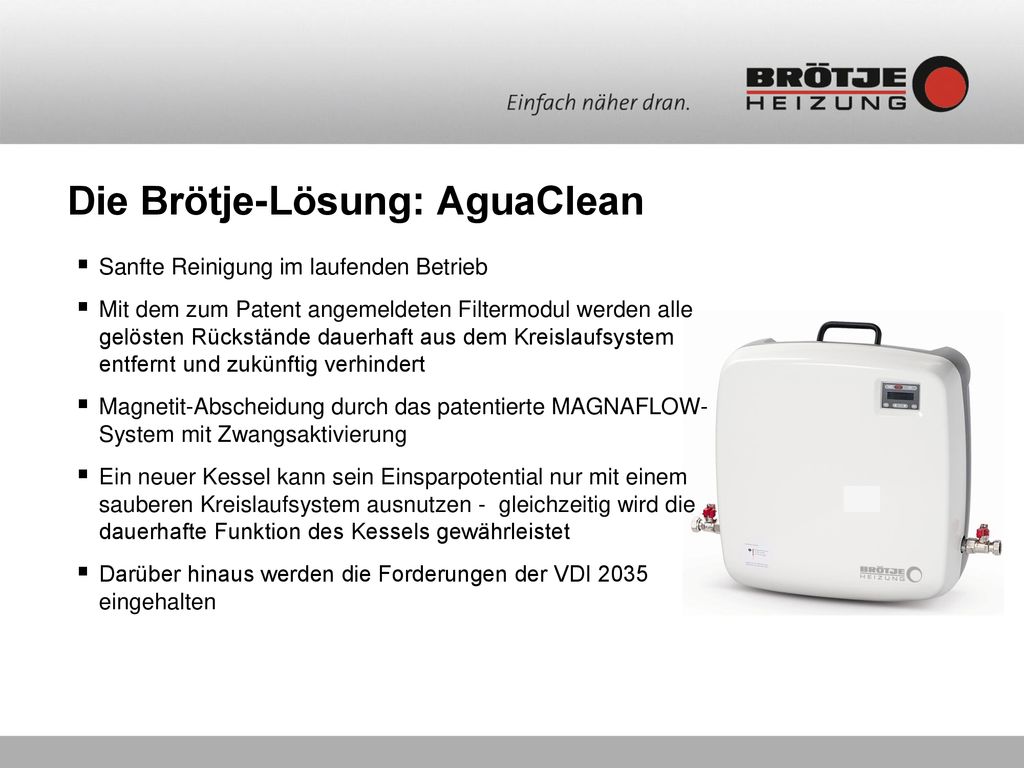

Sanfte Reinigung im laufenden Betrieb Mit dem zum Patent angemeldeten Filtermodul werden alle gelösten Rückstände dauerhaft aus dem Kreislaufsystem entfernt und zukünftig verhindert Magnetit-Abscheidung durch das patentierte MAGNAFLOW- System mit Zwangsaktivierung Ein neuer Kessel kann sein Einsparpotential nur mit einem sauberen Kreislaufsystem ausnutzen - gleichzeitig wird die dauerhafte Funktion des Kessels gewährleistet Darüber hinaus werden die Forderungen der VDI eingehalten

26 Die Brötje-Lösung: AguaClean
Einsatzgebiete: Bei Neuinstallationen zum Schutz der Regelarmaturen (Thermostatventil, Hydraulikarmaturen, Mischer, Verteilungen) Im Sanierungsfall ist der Einbau zum Schutz der neuen Aggregate und sonstiger Einbauten (Kessel, Therme, Solaranlage Regelarmaturen usw.) zwingend zu empfehlen Funktionen: Qualitätsüberwachung über integrierte Durchflussmessung mit Display-Anzeige und Störmeldeanzeige (z. B. Filter verschmutzt) Vollautomatischer Betrieb: Bei Unterschreitung der vorgegebenen Durchflussmengen erfolgt die entsprechende Störmeldung und wenn erforderlich die Abschaltung

27 Die Brötje-Lösung: AguaClean

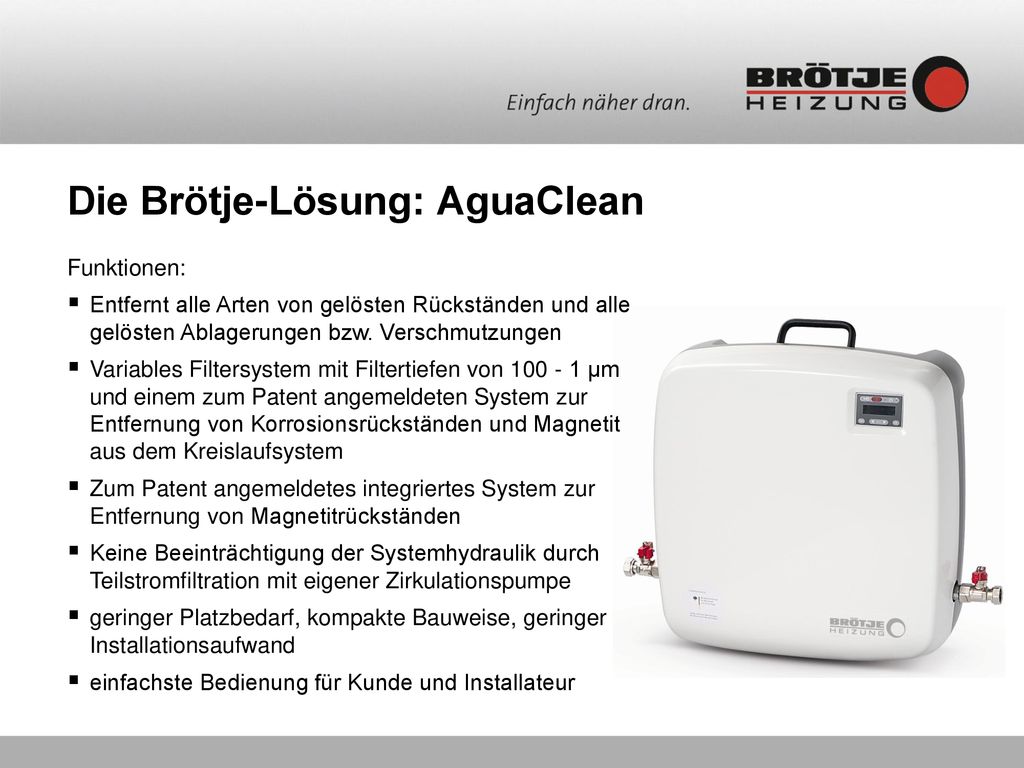

Funktionen: Entfernt alle Arten von gelösten Rückständen und alle gelösten Ablagerungen bzw. Verschmutzungen Variables Filtersystem mit Filtertiefen von µm und einem zum Patent angemeldeten System zur Entfernung von Korrosionsrückständen und Magnetit aus dem Kreislaufsystem Zum Patent angemeldetes integriertes System zur Entfernung von Magnetitrückständen Keine Beeinträchtigung der Systemhydraulik durch Teilstromfiltration mit eigener Zirkulationspumpe geringer Platzbedarf, kompakte Bauweise, geringer Installationsaufwand einfachste Bedienung für Kunde und Installateur

28 AguaSave UMTS Option zur Datenfernübertragung für WAM S UMTS/WAM S UMTS K/WAM S M UMTS/WAM C UMTS Lieferung mit M2M SIM Karte 36,00 € pro Jahr Ständige Datenübertragung auf Server Internetbasierendes Monitoring mit passwortgeschütztem Zugang von jedem internetfähigen Endgerät aus Zusätzlich zu den Warn- Störmeldungen auf Display Absetzen von möglich Fehlermeldungen per Automatisches Führen des elektronischen Kesselbuches die Wasserqualität betreffend mit Standortbestimmung Kein bestehendes EDV Netzwerk erforderlich

29 Betriebsmittel AguaClean

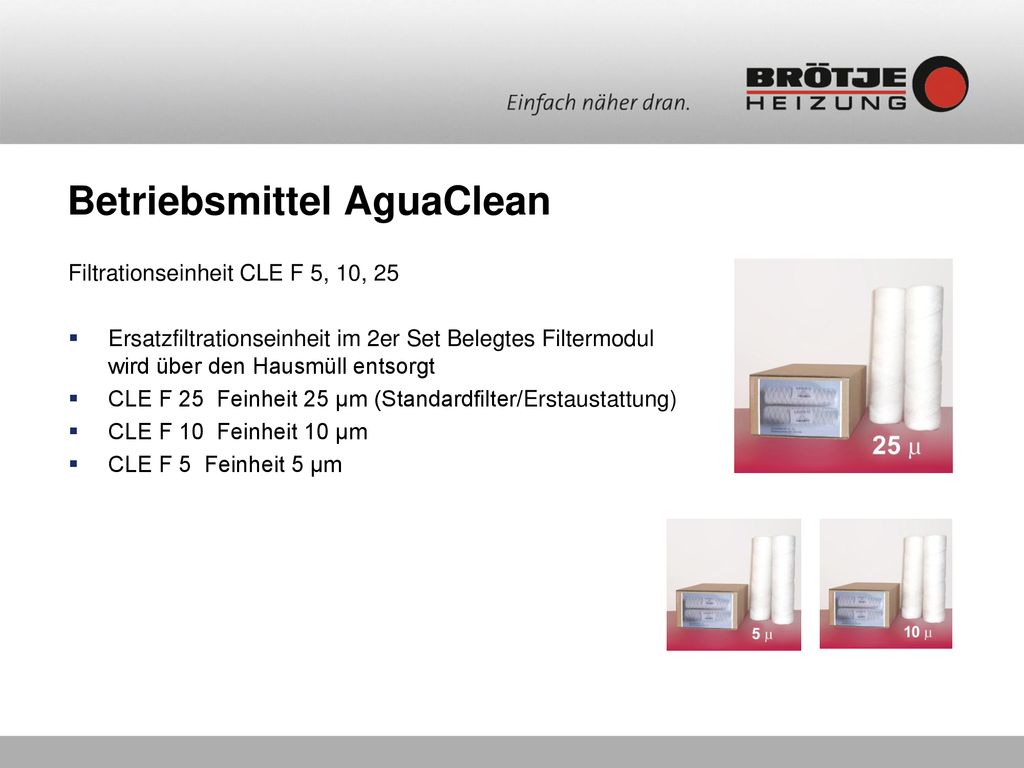

Filtrationseinheit CLE F 5, 10, 25 Ersatzfiltrationseinheit im 2er Set Belegtes Filtermodul wird über den Hausmüll entsorgt CLE F 25 Feinheit 25 µm (Standardfilter/Erstaustattung) CLE F 10 Feinheit 10 µm CLE F 5 Feinheit 5 µm

30 Heizungsfüllwasser - Das Konzept Für alle Wärmequellen!

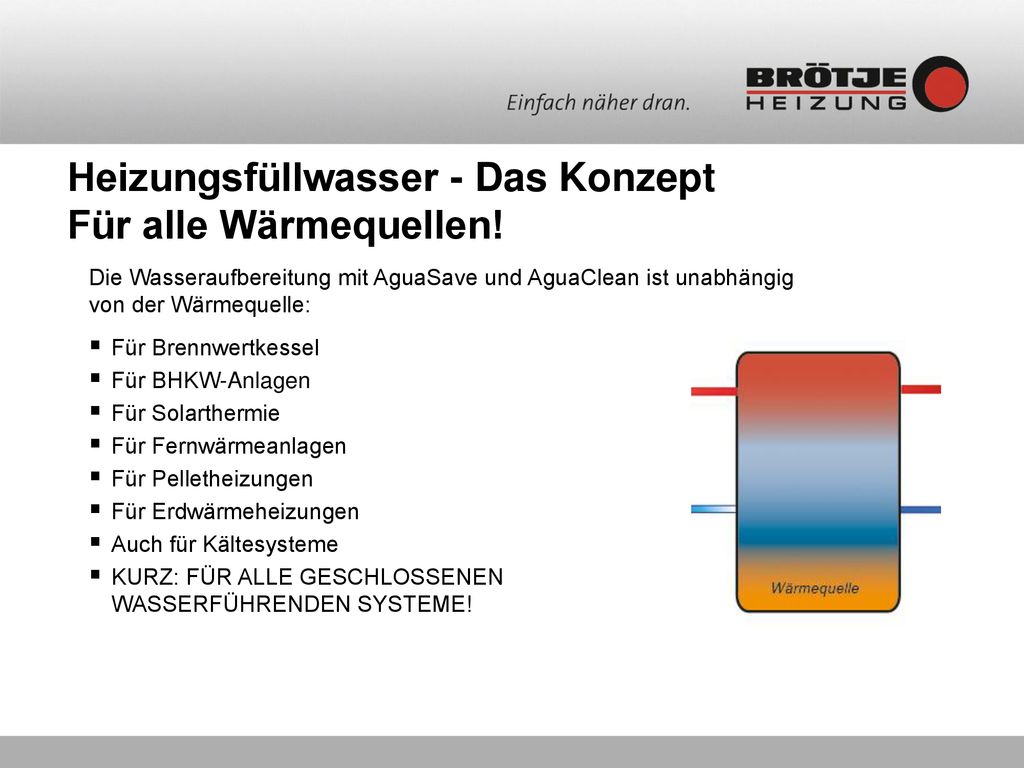

Die Wasseraufbereitung mit AguaSave und AguaClean ist unabhängig von der Wärmequelle: Für Brennwertkessel Für BHKW-Anlagen Für Solarthermie Für Fernwärmeanlagen Für Pelletheizungen Für Erdwärmeheizungen Auch für Kältesysteme KURZ: FÜR ALLE GESCHLOSSENEN WASSERFÜHRENDEN SYSTEME!

31 Einsatzort und Montage

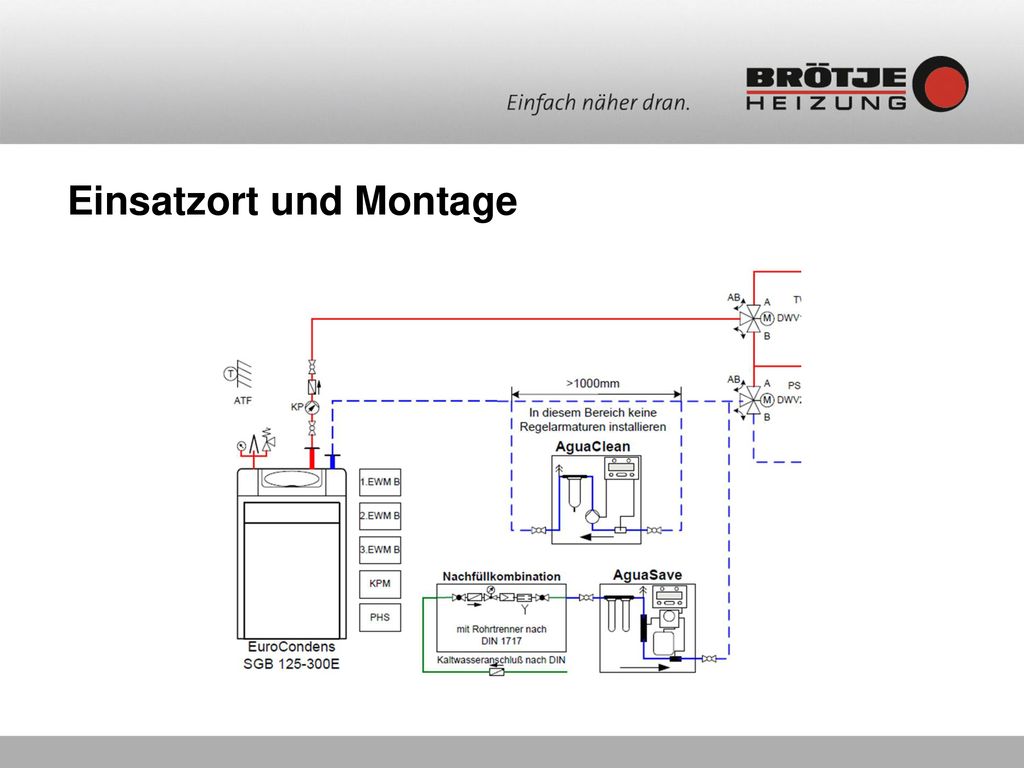

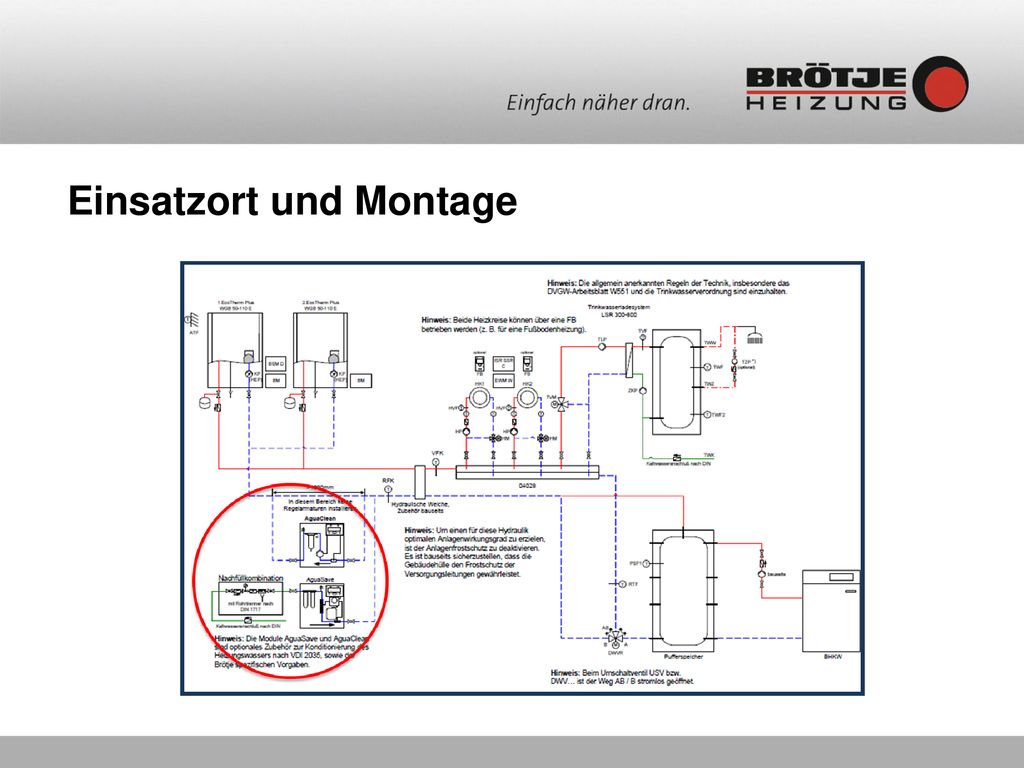

32 Einsatzort und Montage
