1 Punkt-in-Landkarte II
Geoinformation III Vorlesung 2 WS 2001/02 Punkt-in-Landkarte II (Trapezkarte)

2 Lösung 2: Trapezkarte R

3 Trapezkarte: Konstruktionsprinzip
Die Trapezkarte T(S) einer Landkarte S wird wie folgt konstruiert: Bilde ein umschließendes Rechteck R Vermeidung der unbeschränkten Masche „Außen“ Konstruiere für jeden Endpunkt P eines Segments aus S eine obere und eine untere vertikale Extension (Linie); diese Linien enden am Schnittpunkt mit dem nächsten Segment aus S oder an R Diese Konstruktion zerlegt R in disjunkte Trapeze, die von (höchstens) 4 Seiten begrenzt werden: Ein oder zwei vertikale Seiten, gebildet aus den Extensionen Eine obere und eine untere Seite, gebildet aus den Segmenten

4 Trapezkarte: vereinfachende Annahme
Es gibt keine zwei Knoten mit gleicher x-Koordinate, d.h. es gibt keine vertikalen Kanten Falls diese Annahme nicht erfüllt ist, kann sie durch Rotation um den Ursprung + Scherung mit einem sehr kleinen Winkel , der topologisch „nichts kaputt macht“, hergestellt werden Später werden wir sehen, dass diese Transformation rein virtuell ist

5 5 Fälle für die vertikalen (linken) Kanten
1. Kante entartet zu einem Punkt 2. Die untere vertikale Er-weiterung trifft auf eine Kante von S 3. Die obere vertikale Er-weiterung trifft auf eine Kante von S 4. Kante besteht aus oberer und unterer Extension 5. Kante besteht aus einer Kante von R

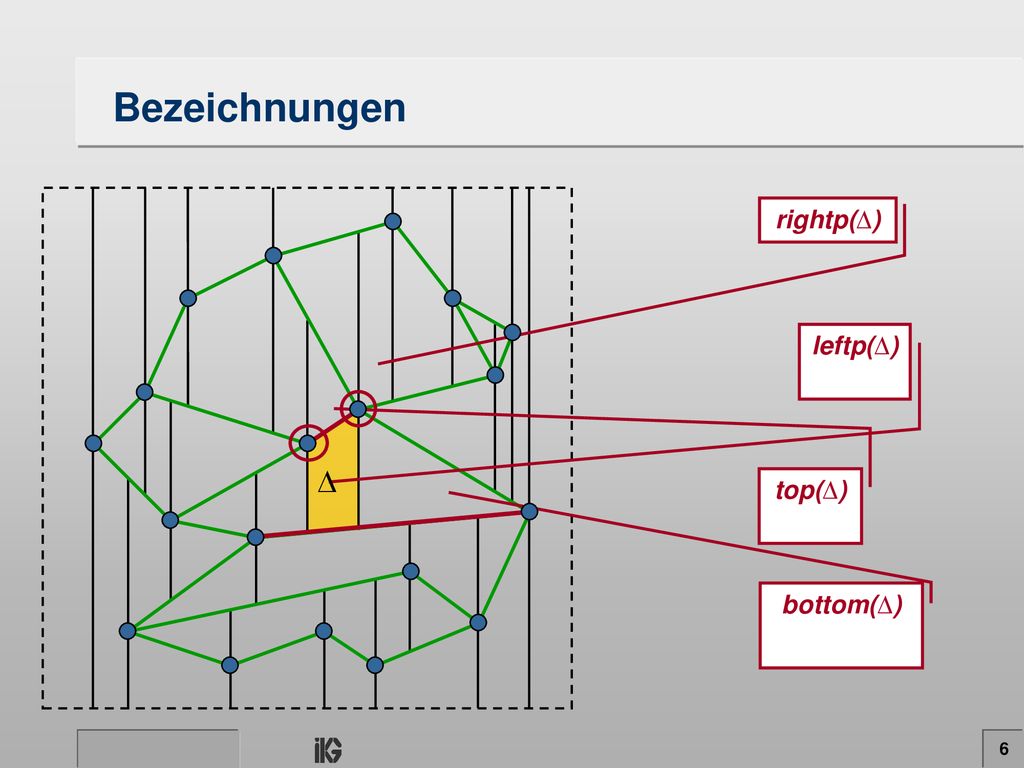

6 Bezeichnungen rightp(D) leftp(D) top(D) D bottom(D)

7 Trapezkarte - Eigenschaften
Satz: Eine Trapezkarte einer Landkarte S mit n Kanten enthält höchstens (a) 6n + 4 Knoten und (b) 3n + 1 Trapezoide. Beweis: (a) Ein Knoten der Trapezkarte ist entweder ein Eckpunkt von R  4 ein Knoten der Karte S  2*n Endknoten einer Extension  2*2*n (n Kanten  2* n Knoten  2 * 2 * n Endknoten) Insgesamt: 6n + 4

8 Trapezkarte - Eigenschaften
Satz: Eine Trapezkarte einer Landkarte S mit n Kanten enthält höchstens 6n + 4 vertikale Linien und sowie 3n + 1 Trapeze. Beweis: (b): aus a) mit Eulers Formel (als Übung)

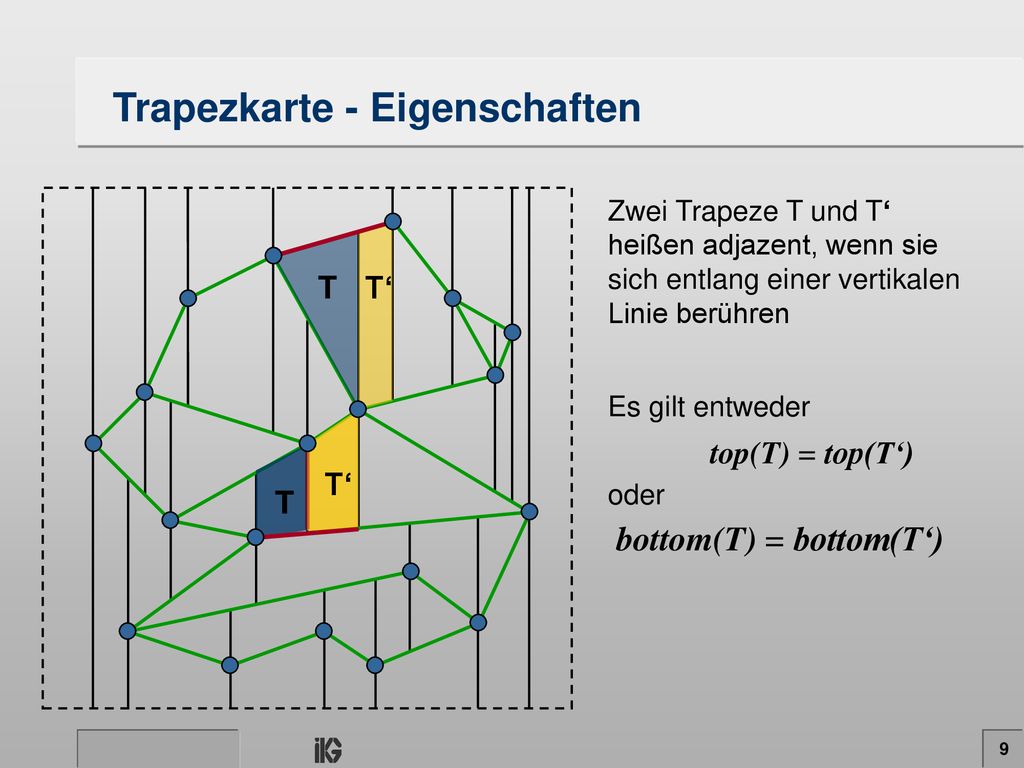

9 Trapezkarte - Eigenschaften
Zwei Trapeze T und T‘ heißen adjazent, wenn sie sich entlang einer vertikalen Linie berühren T T‘ Es gilt entweder top(T) = top(T‘) oder T‘ T T‘ T bottom(T) = bottom(T‘)

10 Konstruktion und Suche
Probleme: Konstruktion der Trapezkarte T(S) Unterstützung der Suche in einer Trapezkarte Idee für das weitere Vorgehen: Unterstützung der Suche durch eine Art „binärer Suchbaum“ D(S) mit 2 Sorten von Knoten X-Knoten für Endpunkte / Extensionen Links oder Rechts? Y-Knoten für Segmente Oben oder Unten? Trapezkarte und „Baum“ werden simultan konstruiert

11 T(S) und D(S) D E F G A B C p1 q1 s1 p2 q2 s2 p1 A q1 s1 B C p2 q2 s2

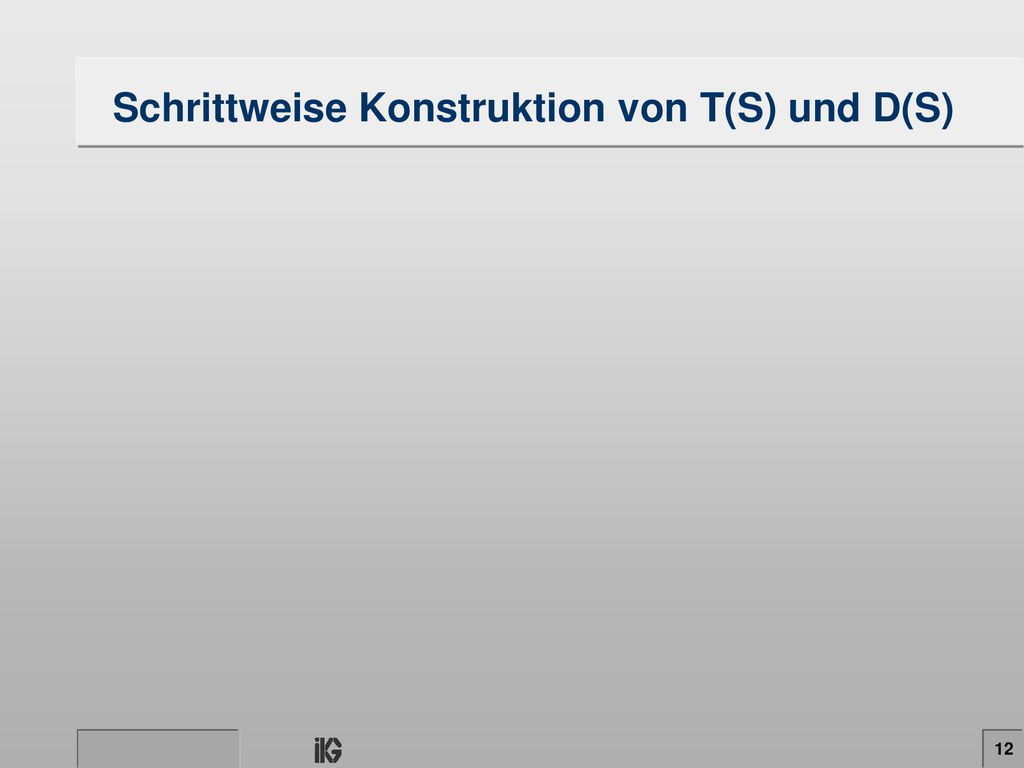

12 Schrittweise Konstruktion von T(S) und D(S)

13 Trapezkarte und Suchstruktur zweier Kanten
X p1

14 Trapezkarte und Suchstruktur zweier Kanten

15 Trapezkarte und Suchstruktur zweier Kanten
X A X q1 p1

16 Trapezkarte und Suchstruktur zweier Kanten
q1 A q1 s1 s1 q1 s1 p1

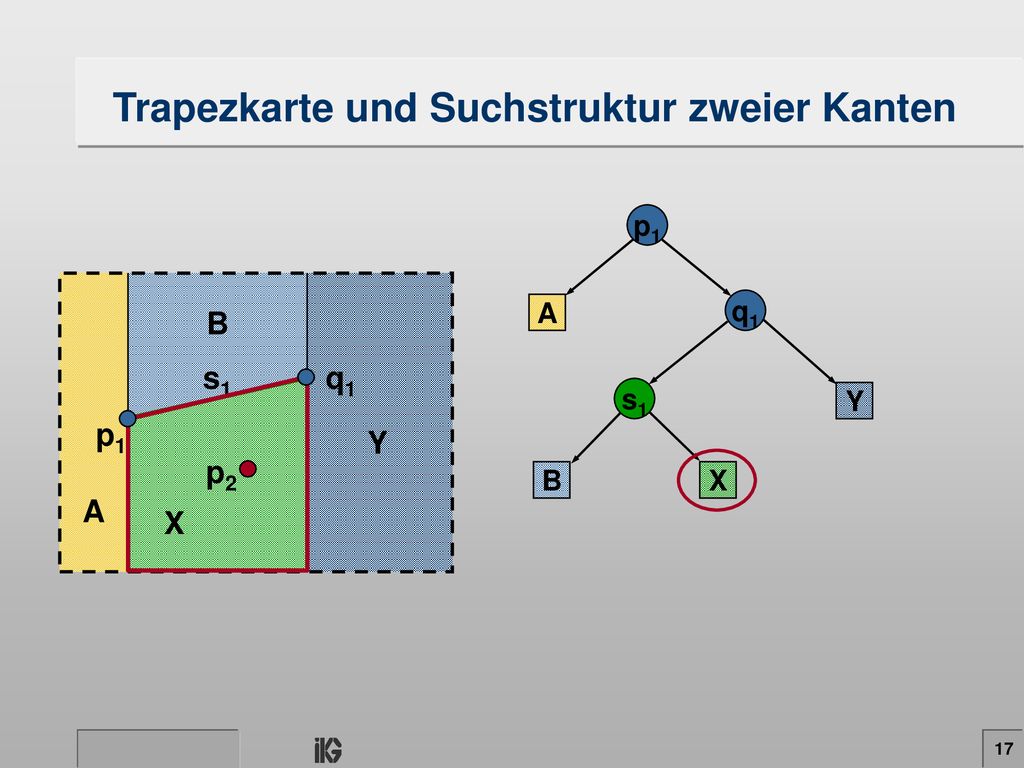

17 Trapezkarte und Suchstruktur zweier Kanten
q1 A B Y s1 Y s1 q1 X p1 B X p2

18 Trapezkarte und Suchstruktur zweier Kanten
q1 s1 B Y A B Y s1 q1 p1 p2 p2 p2

19 Trapezkarte und Suchstruktur zweier Kanten
q1 s1 B Y A B Y s1 q1 X C p1 p2 p2 q2 C X

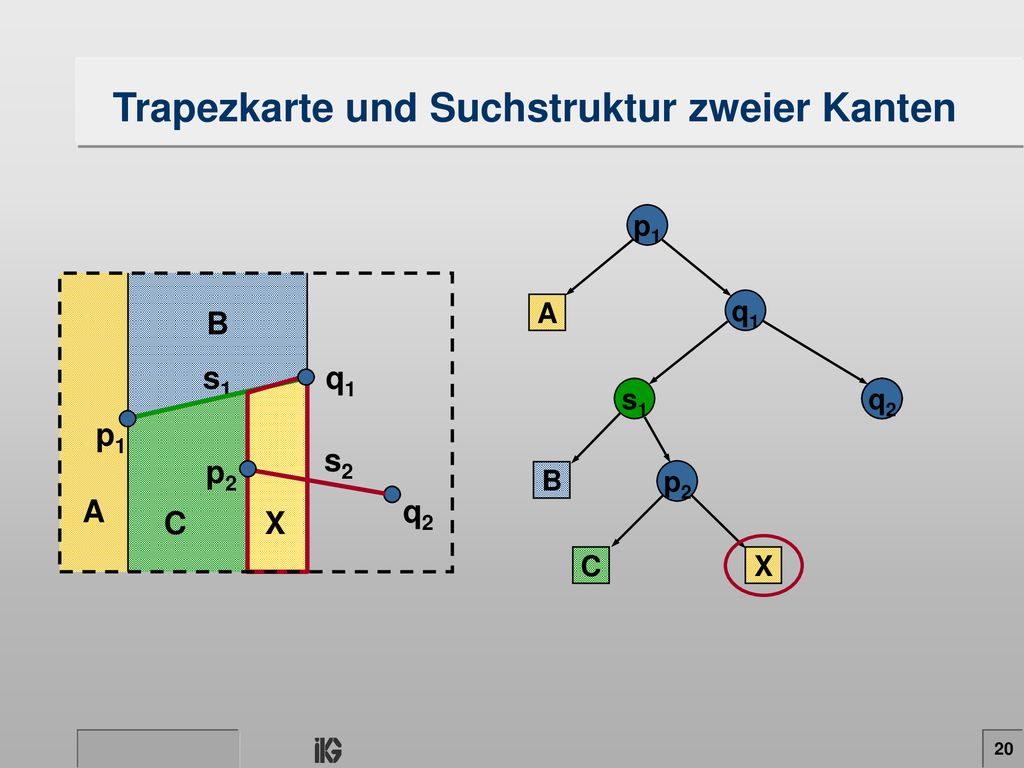

20 Trapezkarte und Suchstruktur zweier Kanten
q1 s1 B C p2 X A B q2 s1 q1 q2 C p1 s2 p2 q2 X

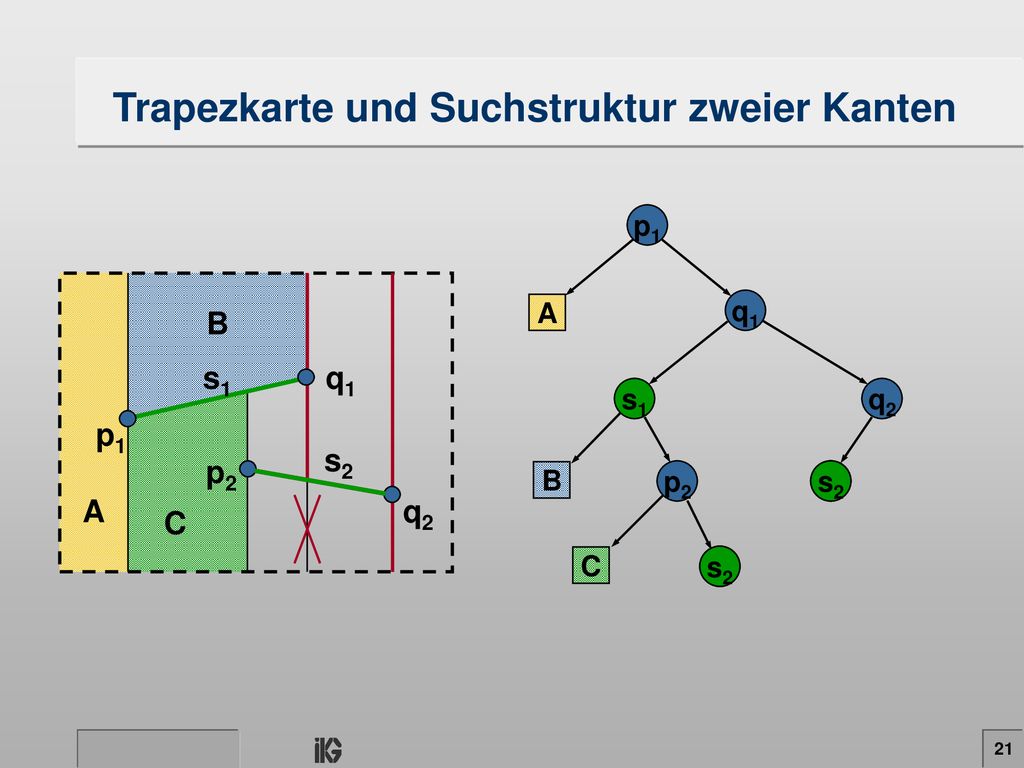

21 Trapezkarte und Suchstruktur zweier Kanten
q1 s1 B C p2 q2 A B C p1 q1 s1 s2 s2 p2 s2 q2 s2 s2

22 Trapezkarte und Suchstruktur zweier Kanten
q1 s1 B C p2 q2 s2 A B C E G p1 q1 s1 D G p2 q2 s2 F E D F

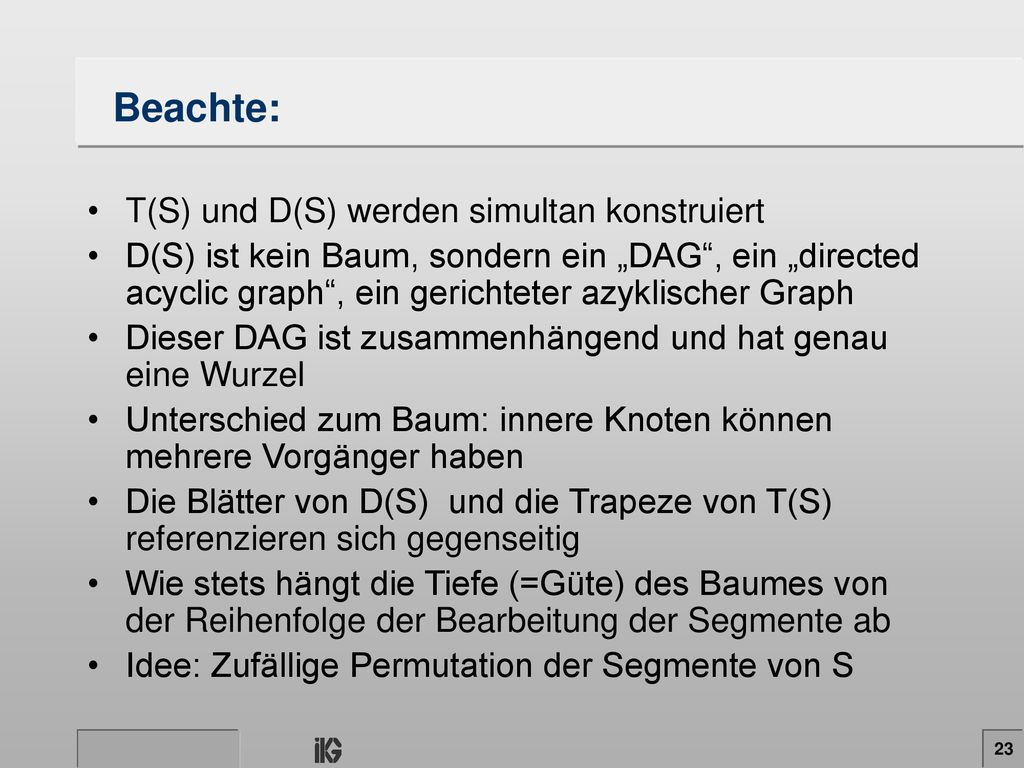

23 Beachte: T(S) und D(S) werden simultan konstruiert
D(S) ist kein Baum, sondern ein „DAG“, ein „directed acyclic graph“, ein gerichteter azyklischer Graph Dieser DAG ist zusammenhängend und hat genau eine Wurzel Unterschied zum Baum: innere Knoten können mehrere Vorgänger haben Die Blätter von D(S) und die Trapeze von T(S) referenzieren sich gegenseitig Wie stets hängt die Tiefe (=Güte) des Baumes von der Reihenfolge der Bearbeitung der Segmente ab Idee: Zufällige Permutation der Segmente von S

24 Datenstruktur für T(S)
Möglich wäre eine doppelt verkettete Kantenliste (s. Overlay) Wegen der einfachen Struktur der Trapeze bietet sich folgende Alternative an: Knoten (mit Koordinaten) Segmente (mit Referenzen auf Knoten) Trapeze mit Referenzen auf: Top Bottom Leftp Rightp alle (maximal 4) Nachbarn Beachte: Die Geometrie der Trapeze ist nur implizit, kann aber in konstanter Zeit rekonstruiert werden

25 Skizze: Konstruktion von T(S) und D(S)
Input: Eine Menge S von n Segmenten Konstruiere ein umschließendes Rechteck R Berechne eine Permutation s1, s2,...,sn von S for i= 1 to n do Konstruiere T(Si) und D(Si) mit Si = {s1, s2,...,si} unter Verwendung von T(Si-1) und D(Si-1) „Schleifeninvariante“: T(Si-1) ist eine Trapezkarte und D(Si-1) ist eine Suchstruktur für diese Trapezkarte Der Unterschied zwischen „i-1“ und „i“ betrifft genau die Trapeze in T(Si-1) , die von si geschnitten werden

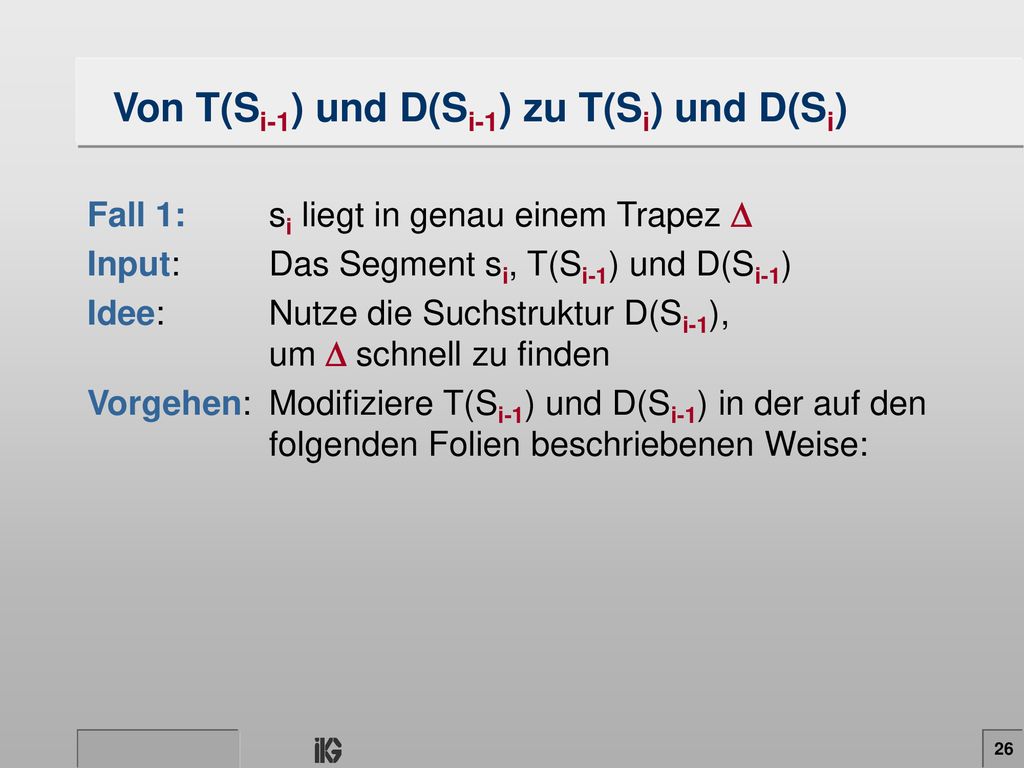

26 Von T(Si-1) und D(Si-1) zu T(Si) und D(Si)
Fall 1: si liegt in genau einem Trapez  Input: Das Segment si, T(Si-1) und D(Si-1) Idee: Nutze die Suchstruktur D(Si-1), um  schnell zu finden Vorgehen: Modifiziere T(Si-1) und D(Si-1) in der auf den folgenden Folien beschriebenen Weise:

27 Einfügen einer Kante I D(Si-1) T(Si-1)   pi

28 Einfügen einer Kante I D(Si-1) pi qi pi si pi qi qi si si

29 Einfügen einer Kante I T(Si) D(Si) D(Si-1) A C qi si pi B D si pi qi A

30 Von T(Si-1) und D(Si-1) zu T(Si) und D(Si) Fall2
Fall 2: si liegt in mehrere Trapezen 1, 2,... n Input: Das Segment si, T(Si-1) und D(Si-1) Teilziel: Bestimmung von 1, 2,... n Beobachtungen: j ist rechter Nachbar von j-1 Jedes Trapez  hat maximal 2 rechte Nachbarn Der richtige kann mit rightp(j-1) rasch identifiziert werden: wenn rightp(j-1) oberhalb von si, dann wähle den unteren rechten Nachbarn, sonst den oberen Der Übergang von j-1 zu j ist also einfach Nutze D(Sj-1) um 1 schnell zu finden Modifiziere T(Si-1) und D(Si-1) nun auf die folgende Weise:

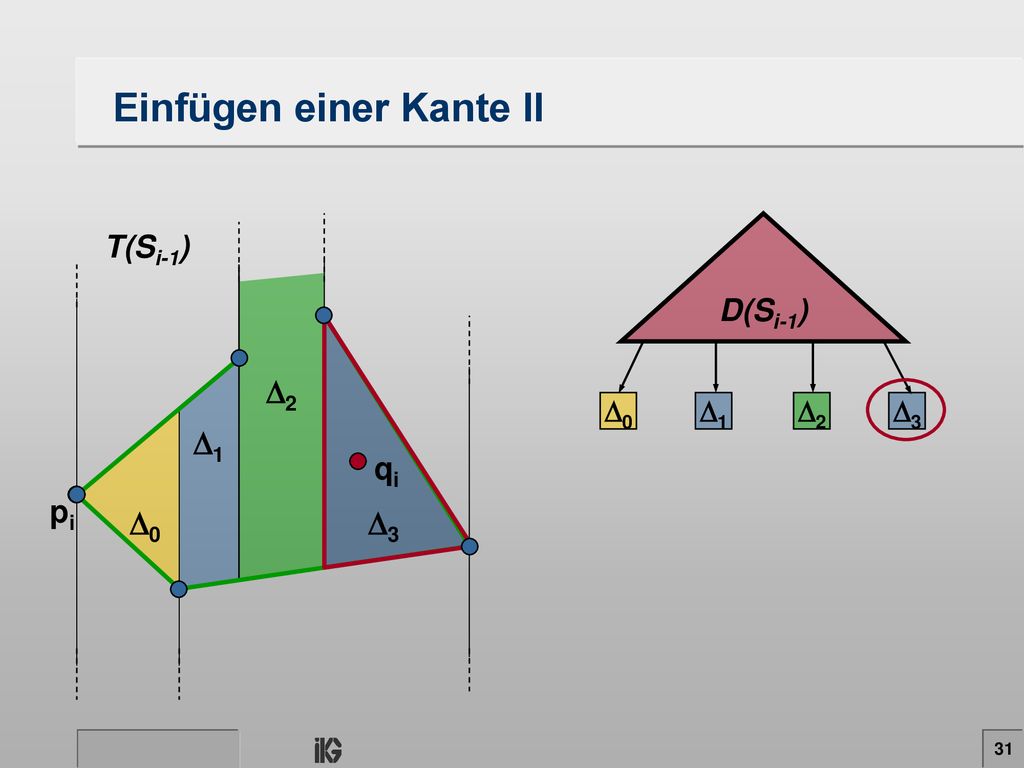

31 Einfügen einer Kante II
D(Si-1) 1 2 0 3 T(Si-1) 2 3 1 0 qi pi

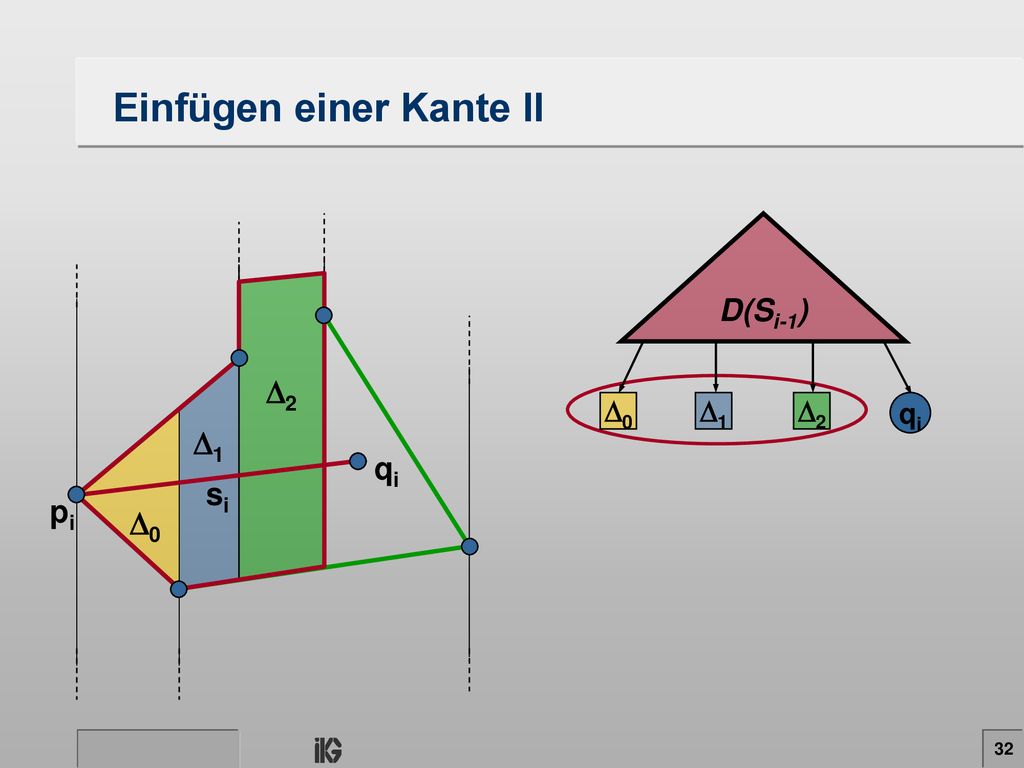

32 Einfügen einer Kante II
D(Si-1) 1 2 0 2 qi 1 qi 0 qi si pi

33 Einfügen einer Kante II
D(Si-1) si si si si si si qi si qi si si pi

34 Einfügen einer Kante II
D(Si) D(Si-1) qi si D T(Si) E A F A B C D F qi si C B si pi E
