CMS-Trigger Statusbericht
B. Arnold, H. Bergauer, M. Eichberger, J. Erö, V. Ghete, J. Hammer (CERN), Ch. Hartl (CERN), N. Hörmann, M. Jeitler, G. Kasieczka, K. Kastner, B. Neuherz, I. Magrans, I. Mikulec, F. Mittermayr, M. Oberegger, M. Padrta, H. Rohringer, Th. Schreiner, J. Strauss, Th. Themel, A. Taurok, F. Teischinger, Ph. Wagner, C.-E. Wulz Präsentiert von C.-E. Wulz Vorstandssitzung Wien, 7. Mai 2009
2
Folien: B. Arnold, J. Erö, V. Ghete, M. Jeitler,
Inhalt DTTF GMT GT und Upgrade GT Offline Software Trigger Supervisor Publikationen Folien: B. Arnold, J. Erö, V. Ghete, M. Jeitler, I. Mikulec, A. Taurok, F. Teischinger C. - E. Wulz
3
DTTF Status DTTF dauernd im Betrieb bei Cosmic/Global Runs
Neue PHTF-Firmware im Normalbetrieb in allen Boards Neue ETTF-Firmware im Testbetrieb Alle optischen Eingangfasern von DT installiert Tests der optischen Inputboards im Gang Produktion von weiteren Spares begonnen C. - E. Wulz
4
Optoreceiver Input Board
28. April 2009 C. - E. Wulz
5
Neue ETTF Testprogramme
Test Pattern Generator Control Ratenzähler C. - E. Wulz
6
DTTF Monitoring DTTF Shifter Panel 6 ROOT Histogramme
mit Rateninformation C. - E. Wulz
7

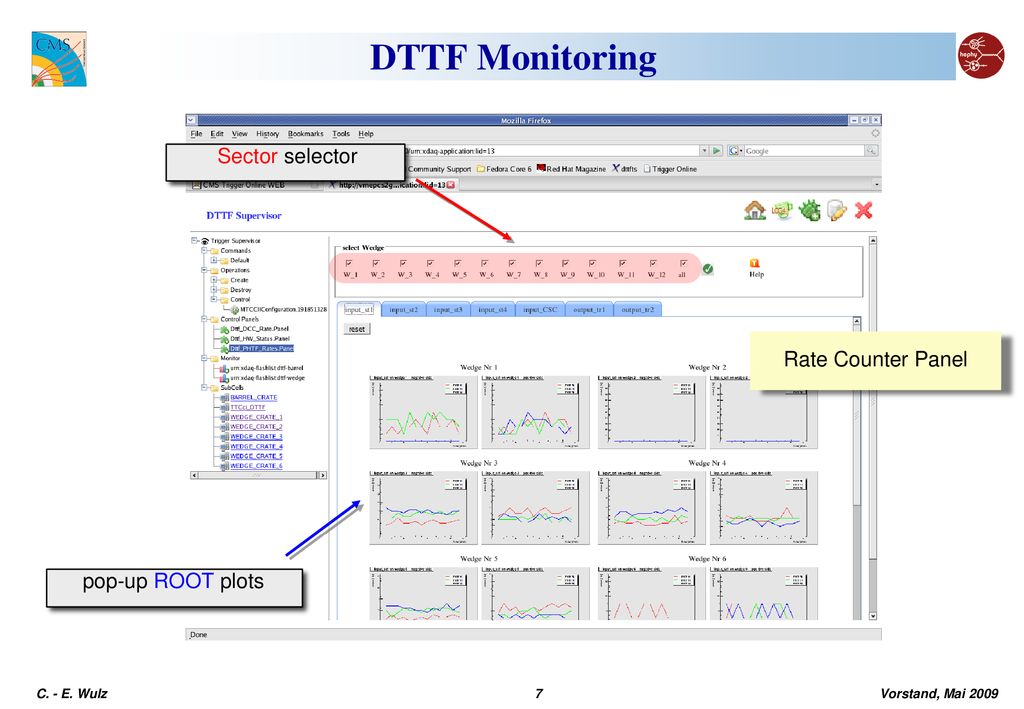

DTTF Monitoring Sector selector Rate Counter Panel pop-up ROOT plots
C. - E. Wulz
8

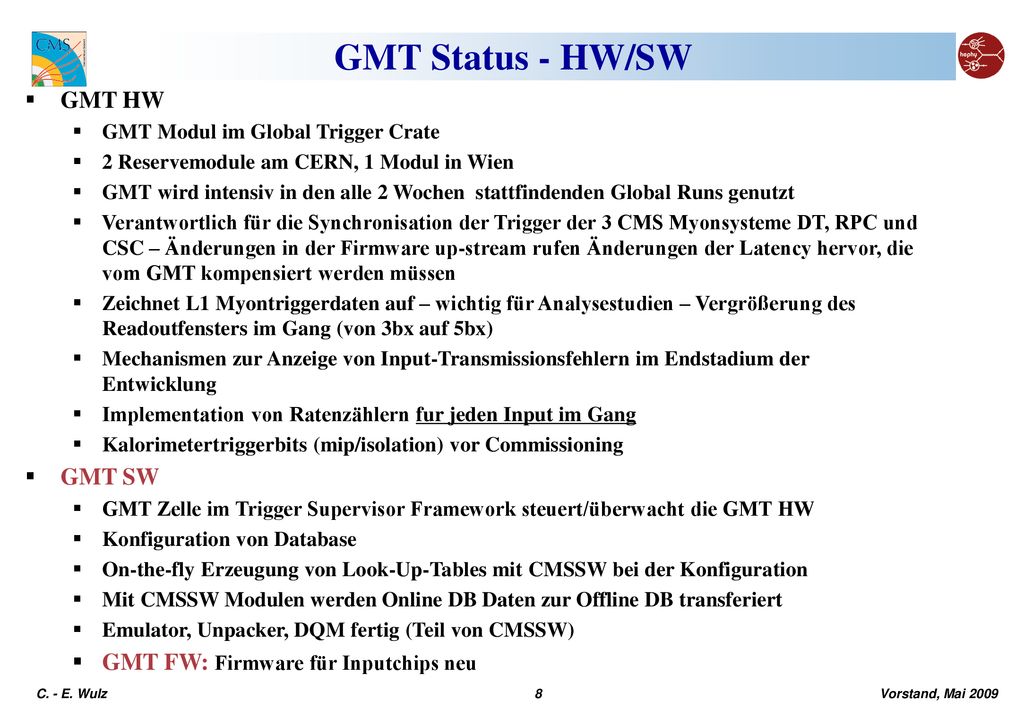

GMT Status - HW/SW GMT HW GMT SW GMT FW: Firmware für Inputchips neu
GMT Modul im Global Trigger Crate 2 Reservemodule am CERN, 1 Modul in Wien GMT wird intensiv in den alle 2 Wochen stattfindenden Global Runs genutzt Verantwortlich für die Synchronisation der Trigger der 3 CMS Myonsysteme DT, RPC und CSC – Änderungen in der Firmware up-stream rufen Änderungen der Latency hervor, die vom GMT kompensiert werden müssen Zeichnet L1 Myontriggerdaten auf – wichtig für Analysestudien – Vergrößerung des Readoutfensters im Gang (von 3bx auf 5bx) Mechanismen zur Anzeige von Input-Transmissionsfehlern im Endstadium der Entwicklung Implementation von Ratenzählern fur jeden Input im Gang Kalorimetertriggerbits (mip/isolation) vor Commissioning GMT SW GMT Zelle im Trigger Supervisor Framework steuert/überwacht die GMT HW Konfiguration von Database On-the-fly Erzeugung von Look-Up-Tables mit CMSSW bei der Konfiguration Mit CMSSW Modulen werden Online DB Daten zur Offline DB transferiert Emulator, Unpacker, DQM fertig (Teil von CMSSW) GMT FW: Firmware für Inputchips neu C. - E. Wulz
9

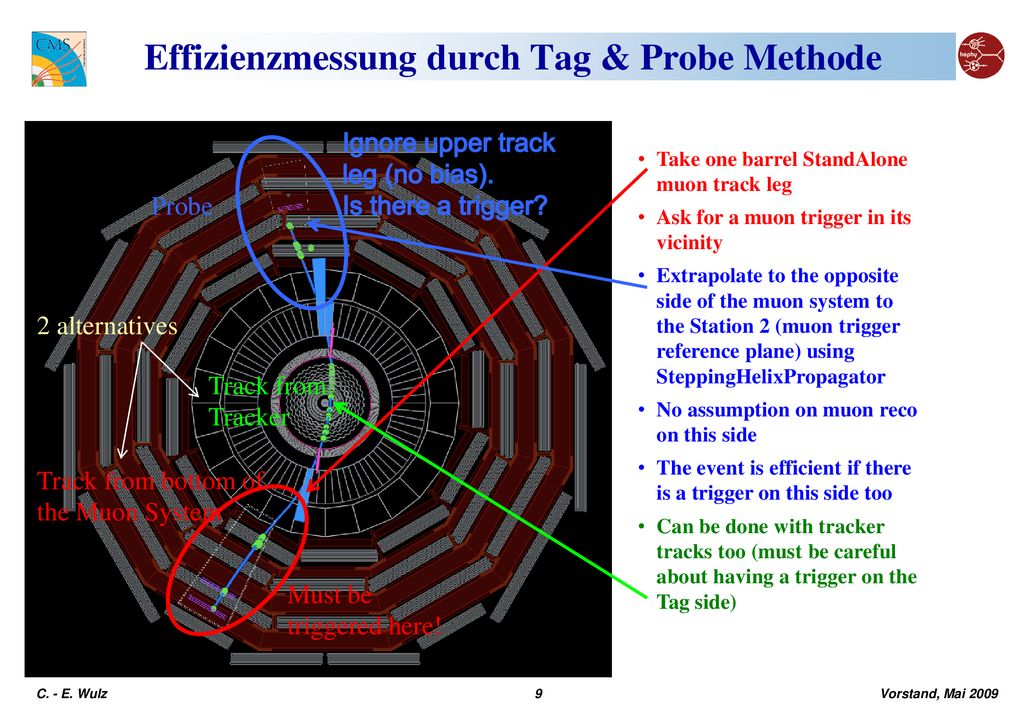

Effizienzmessung durch Tag & Probe Methode
Ignore upper track leg (no bias). Is there a trigger? Take one barrel StandAlone muon track leg Ask for a muon trigger in its vicinity Extrapolate to the opposite side of the muon system to the Station 2 (muon trigger reference plane) using SteppingHelixPropagator No assumption on muon reco on this side The event is efficient if there is a trigger on this side too Can be done with tracker tracks too (must be careful about having a trigger on the Tag side) Probe 2 alternatives Track from Tracker Track from bottom of the Muon System Must be triggered here! C. - E. Wulz
10

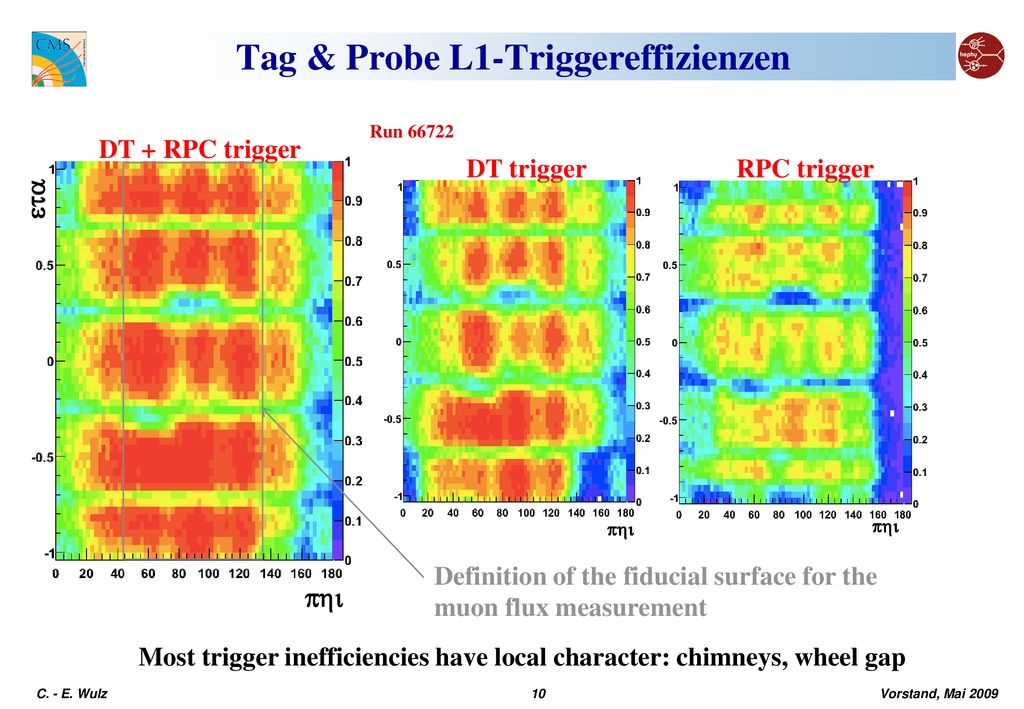

Tag & Probe L1-Triggereffizienzen
Run 66722 DT + RPC triggers DT trigger RPC trigger eta h h phi phi f Definition of the fiducial surface for the muon flux measurement phi Most trigger inefficiencies have local character: chimneys, wheel gaps C. - E. Wulz
11
Globaler Trigger C. - E. Wulz
12
Globaler Trigger - Hardware
das ganze System des Globalen Triggers ist im unterirdischen Elektronikbereich („USC55“) neben der Kaverne („UXC55“) installiert es besteht aus 1 9U „production crate“, unten im Foto 1 9U Reservecrate, oben im Foto 1 6U „conversion crate“ (mit Adapter-Moduln) dieser Bereich ist jederzeit (auch bei Strahl) zugänglich die gesamte von Wien gebaute Elektronik wurde in Betrieb genommen bis auf einige Module für die Kommunikation zwischen Globalem Myon-Trigger und Globalem Kalorimeter-Trigger, die erst später zum Einsatz kommen werden ein zweites Reservecrate befindet sich in einem Testlabor am Gelände CERN-Prevessin „integration area“ im Gebäude 904 weitere Reservemodule sollen dort eingebaut und getestet werden der PC für die Erstellung und Kompilation der Algorithmen-Firmware steht am CERN-Gelände Meyrin Änderungen in den Algorithmen der Firmware können nun jederzeit rasch direkt am CERN durchgeführt werden C. - E. Wulz
13
Globaler Trigger - Firmware
Neue Versionen für beide GTFE Chips Neue Versionen für FDL-Karte Neue Versionen für TCS-Karte C. - E. Wulz
14
Der Globale Trigger im CMS-Betrieb
Global Runs, bei denen mit Hilfe von kosmischen Myonen möglichst große Teile von CMS integriert werden sollen nunmehr praktisch jede Woche sollen ab Sommer in Dauerbetrieb von CMS übergehen wann immer die ersten Protonen kommen, sollte CMS bereit sein die Verfügbarkeit des Globalen Triggers ist dabei natürlich unumgänglich notwendig bis auf den Ausfall einzelner Module war der Globale Trigger immer betriebsbereit diese Module wurden einfach gegen vor Ort vorhandene Reservemodule ausgetauscht und dann zur Repartur nach Wien geschickt im Betrieb kam es zu zahlreichen Ersuchen um zusätzliche Funktionen des Globalen Triggers die meisten dieser Anfragen konnten durch Anpassung der Firmware der verschiedenen Module in Wien, bzw. der Software am CERN, positiv erledigt werden C. - E. Wulz
15
Globaler Trigger - Software
Betrieb durch Software im Rahmen des Trigger Supervisors Framework des Trigger Supervisors nun auch in Wien voll verfügbar wichtig, um am CERN beobachtete Probleme auch in Wien rasch nachvollziehen und damit beheben zu können Außerdem gibt es in Wien entwickelte stand-alone Programme für spezielle Tests zur Zeit Entwicklung einer integrierten Testsoftware, um die Funktionalität des Systems rasch und beinahe automatisch überprüfen zu können ebenfalls im Rahmen des Trigger Supervisors wichtig, um nach einer Betriebsunterbrechung alle Funktionen unseres Systems testen zu können, und nicht erst im Zusammenspiel mit anderen Teilen von CMS auf neu entstandene Problem zu stoßen C. - E. Wulz
16
Global Trigger Test Cell
C. - E. Wulz
17

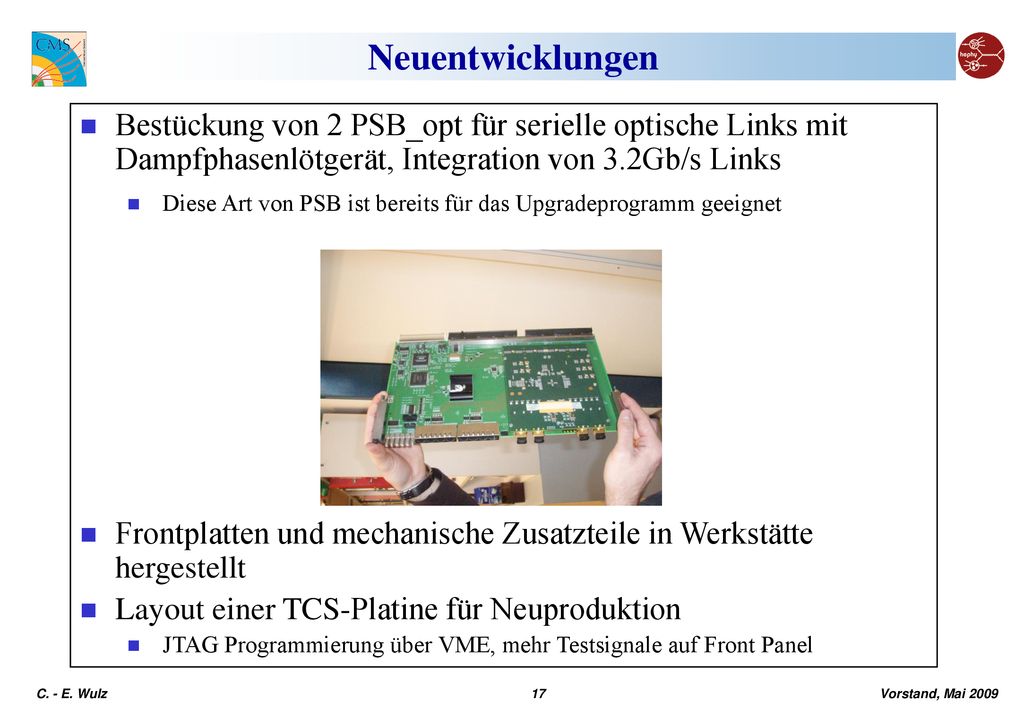

Neuentwicklungen Bestückung von 2 PSB_opt für serielle optische Links mit Dampfphasenlötgerät, Integration von 3.2Gb/s Links Diese Art von PSB ist bereits für das Upgradeprogramm geeignet Frontplatten und mechanische Zusatzteile in Werkstätte hergestellt Layout einer TCS-Platine für Neuproduktion JTAG Programmierung über VME, mehr Testsignale auf Front Panel C. - E. Wulz
18
microTCA für Upgrade C. - E. Wulz
19
Globaler Trigger für Upgrade
C. - E. Wulz
20
L1 Global Trigger Offline Software
C. - E. Wulz
21
L1 GT Configuration via Event Setup
C. - E. Wulz
22
L1 Trigger Menus & Software
C. - E. Wulz
23
Trigger Supervisor Neuer CERN-Dissertant J. Hammer
Verantwortlich für Central Cell, Infrastruktur für Interconnection Tests I. Magrans jetzt bei CERN Special 2008 Thesis Award for best technological thesis C. - E. Wulz
24
Projektdokumentation
Publikationen in Journalen The CMS Drift Tube Trigger Track Finder, J. Erö et al., JINST 3 P08006 (2008) The CMS experiment at the CERN LHC, CMS Collaboration, JINST 3 S08004 (2008) L1 Trigger Performance (Arbeitstitel), Veröffentlichung im Herbst geplant CMS Internal Notes Drift Tube Track Finder P2 Firmware Upgrade, J. Erö, CMS IN 2008/048 Drift Tube Track Finder version P2 Control Structure, J. Erö, CMS IN 2008/049 Drift Tube Track Finder version P2 Internal Pattern Generation, J. Erö, CMS IN 2008/050 Drift Tube Track Finder version P2 DQM Hardware Support, J. Erö, CMS IN 2008/051 CMS Conference Reports CMS Commissioning, I. Mikulec, Proc. of Physics at LHC, Split, 2008, CMS CR 2009/026 Diplomarbeit Monitoring Infrastructure Development for the CMS Drift Tube Track Finder at the LHC, F. Teischinger, TU Wien, Mai 2009 C. - E. Wulz
