Lösungs-USB-Card Bestellnummer: efz-T1-C-04-16 Copyright 2016

Präsentation zum Thema: "Lösungs-USB-Card Bestellnummer: efz-T1-C-04-16 Copyright 2016"—  Präsentation transkript:

1 Lösungs-USB-Card Bestellnummer: efz-T1-C-04-16 Copyright 2016 Text, Illustration und Ausrüstung by Verlag elektro-fachzeichnen Alle Rechte vorbehalten. Das Werk und seine Teile sind urheberrechtlich geschützt. Jede Verwertung in anderen als den gesetzlich zugelassenen Fällen bedarf deshalb der vorherigen schriftlichen Einwilligung des Verlages.

2 Technische Zeichnungen Einleitung Teil B B 1 Installationszeichnen

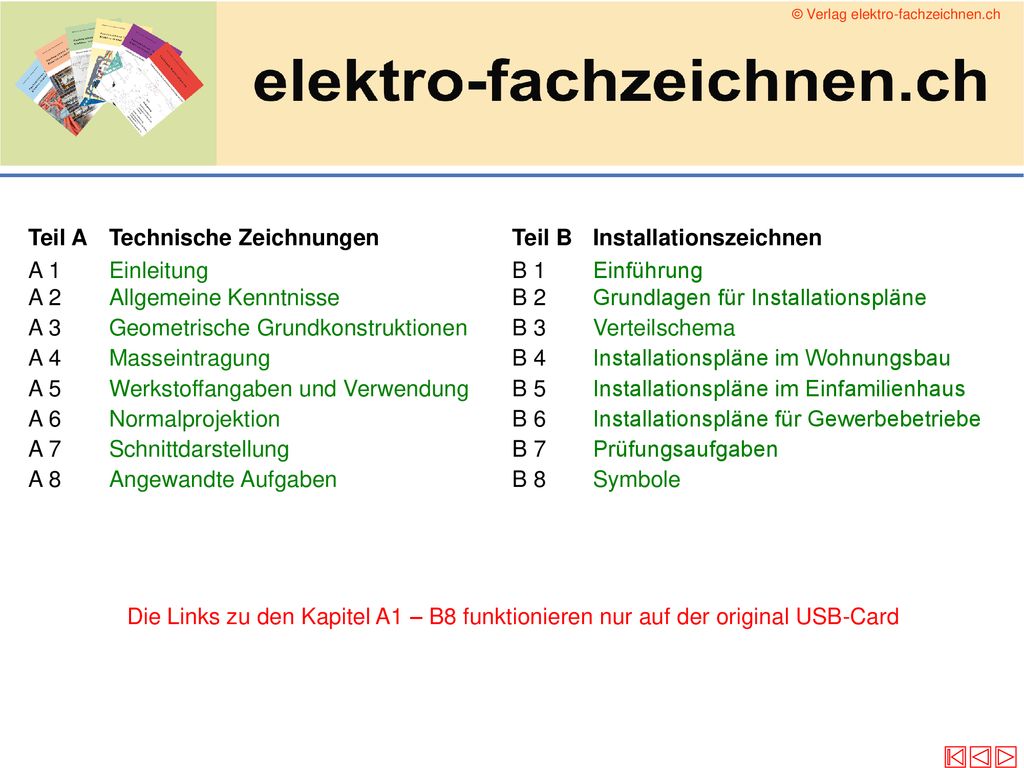

© Verlag elektro-fachzeichnen.ch Inhaltsverzeichnis Teil A A 1 Technische Zeichnungen Einleitung Teil B B 1 Installationszeichnen Einführung A 2 Allgemeine Kenntnisse B 2 Grundlagen für Installationspläne A 3 Geometrische Grundkonstruktionen B 3 Verteilschema A 4 Masseintragung B 4 Installationspläne im Wohnungsbau A 5 Werkstoffangaben und Verwendung B 5 Installationspläne im Einfamilienhaus A 6 Normalprojektion B 6 Installationspläne für Gewerbebetriebe A 7 Schnittdarstellung B 7 Prüfungsaufgaben A 8 Angewandte Aufgaben B 8 Symbole Die Links zu den Kapitel A1 – B8 funktionieren nur auf der original USB-Card

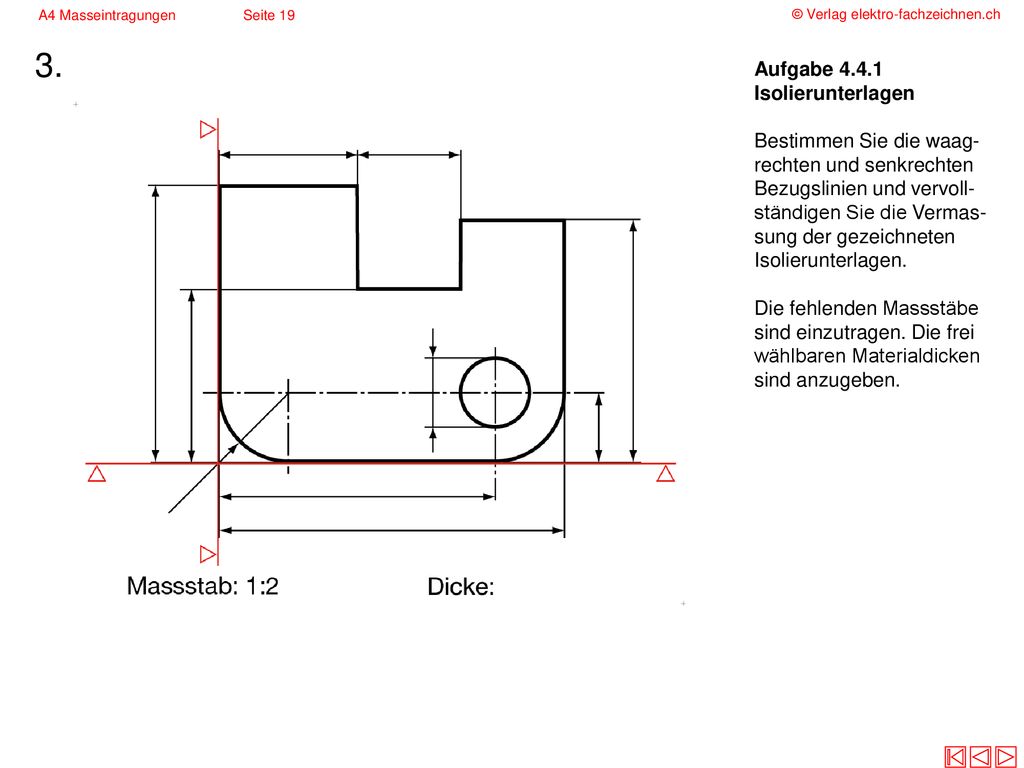

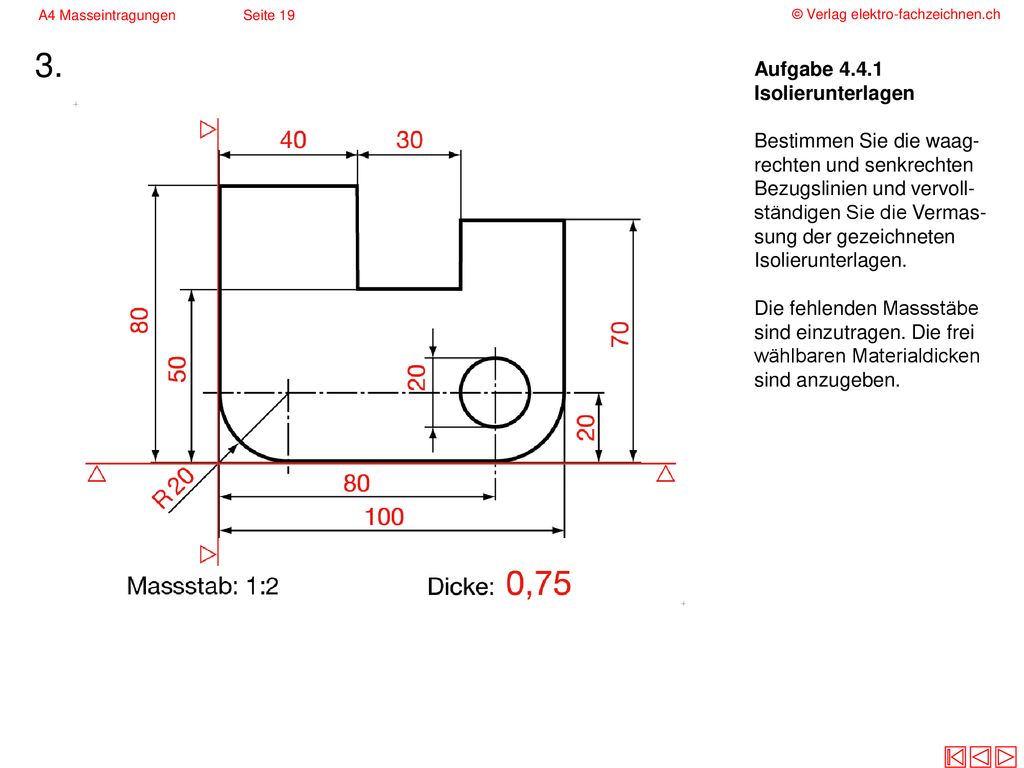

3 3. Aufgabe 4.4.1 Isolierunterlagen
A4 Masseintragungen Seite 19 © Verlag elektro-fachzeichnen.ch 4.4.1 Isolierunterlage 3. Aufgabe 4.4.1 Isolierunterlagen Bestimmen Sie die waag-rechten und senkrechten Bezugslinien und vervoll-ständigen Sie die Vermas-sung der gezeichneten Isolierunterlagen. Die fehlenden Massstäbe sind einzutragen. Die frei wählbaren Materialdicken sind anzugeben.

4 3. Aufgabe 4.4.1 Isolierunterlagen
A4 Masseintragungen Seite 19 © Verlag elektro-fachzeichnen.ch 3. Aufgabe 4.4.1 Isolierunterlagen Bestimmen Sie die waag-rechten und senkrechten Bezugslinien und vervoll-ständigen Sie die Vermas-sung der gezeichneten Isolierunterlagen. Die fehlenden Massstäbe sind einzutragen. Die frei wählbaren Materialdicken sind anzugeben.

5 3. Aufgabe 4.4.1 Isolierunterlagen
A4 Masseintragungen Seite 19 © Verlag elektro-fachzeichnen.ch 3. Aufgabe 4.4.1 Isolierunterlagen Bestimmen Sie die waag-rechten und senkrechten Bezugslinien und vervoll-ständigen Sie die Vermas-sung der gezeichneten Isolierunterlagen. Die fehlenden Massstäbe sind einzutragen. Die frei wählbaren Materialdicken sind anzugeben.

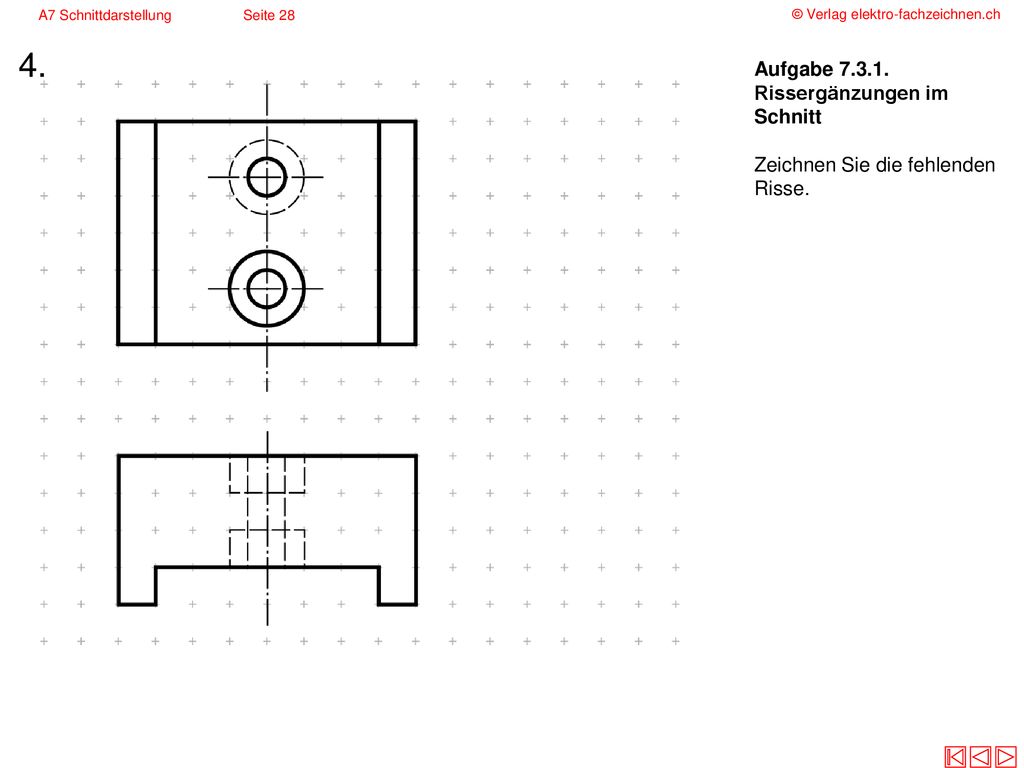

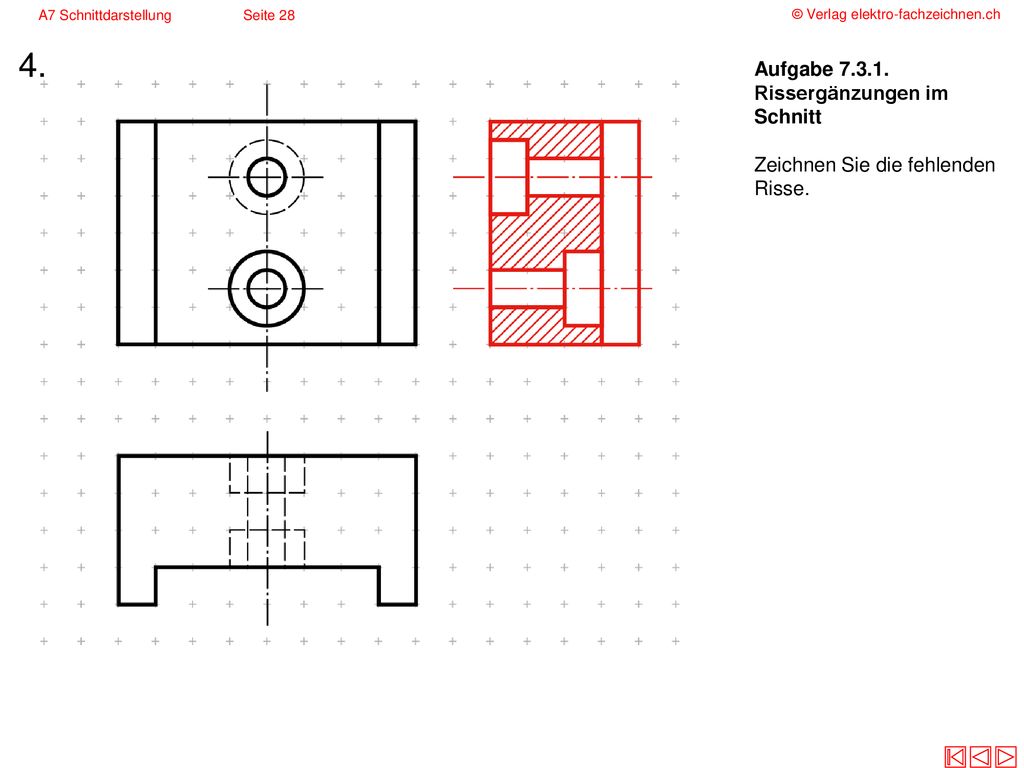

6 4. Aufgabe 7.3.1. Rissergänzungen im Schnitt
A7 Schnittdarstellung Seite 28 © Verlag elektro-fachzeichnen.ch 7.3.1 Rissergänzung 4. Aufgabe Rissergänzungen im Schnitt Zeichnen Sie die fehlenden Risse.

7 4. Aufgabe 7.3.1. Rissergänzungen im Schnitt
A7 Schnittdarstellung Seite 28 © Verlag elektro-fachzeichnen.ch 4. Aufgabe Rissergänzungen im Schnitt Zeichnen Sie die fehlenden Risse.

8 Sämtliche Installationen uP und den heutigen Bedürfnissen entsprechend

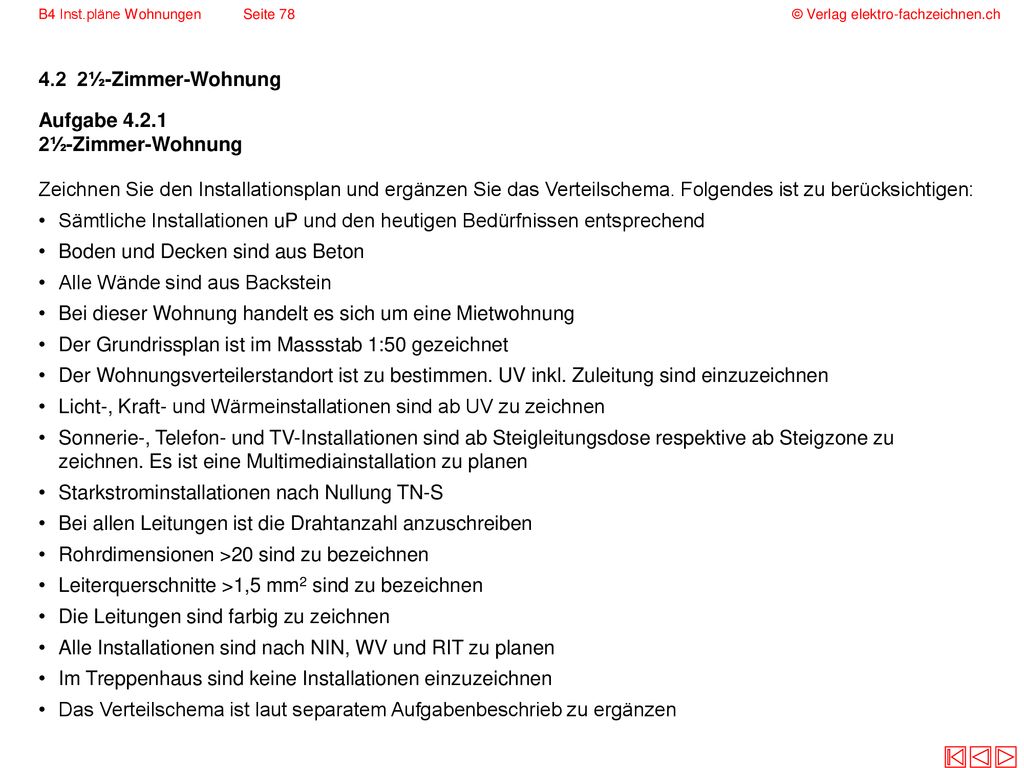

B4 Inst.pläne Wohnungen Seite 78 © Verlag elektro-fachzeichnen.ch ½-Zimmer-Wohnung 4.2 2½-Zimmer-Wohnung Aufgabe 4.2.1 2½-Zimmer-Wohnung Zeichnen Sie den Installationsplan und ergänzen Sie das Verteilschema. Folgendes ist zu berücksichtigen: Sämtliche Installationen uP und den heutigen Bedürfnissen entsprechend Boden und Decken sind aus Beton Alle Wände sind aus Backstein Bei dieser Wohnung handelt es sich um eine Mietwohnung Der Grundrissplan ist im Massstab 1:50 gezeichnet Der Wohnungsverteilerstandort ist zu bestimmen. UV inkl. Zuleitung sind einzuzeichnen Licht-, Kraft- und Wärmeinstallationen sind ab UV zu zeichnen Sonnerie-, Telefon- und TV-Installationen sind ab Steigleitungsdose respektive ab Steigzone zu zeichnen. Es ist eine Multimediainstallation zu planen Starkstrominstallationen nach Nullung TN-S Bei allen Leitungen ist die Drahtanzahl anzuschreiben Rohrdimensionen >20 sind zu bezeichnen Leiterquerschnitte >1,5 mm2 sind zu bezeichnen Die Leitungen sind farbig zu zeichnen Alle Installationen sind nach NIN, WV und RIT zu planen Im Treppenhaus sind keine Installationen einzuzeichnen Das Verteilschema ist laut separatem Aufgabenbeschrieb zu ergänzen

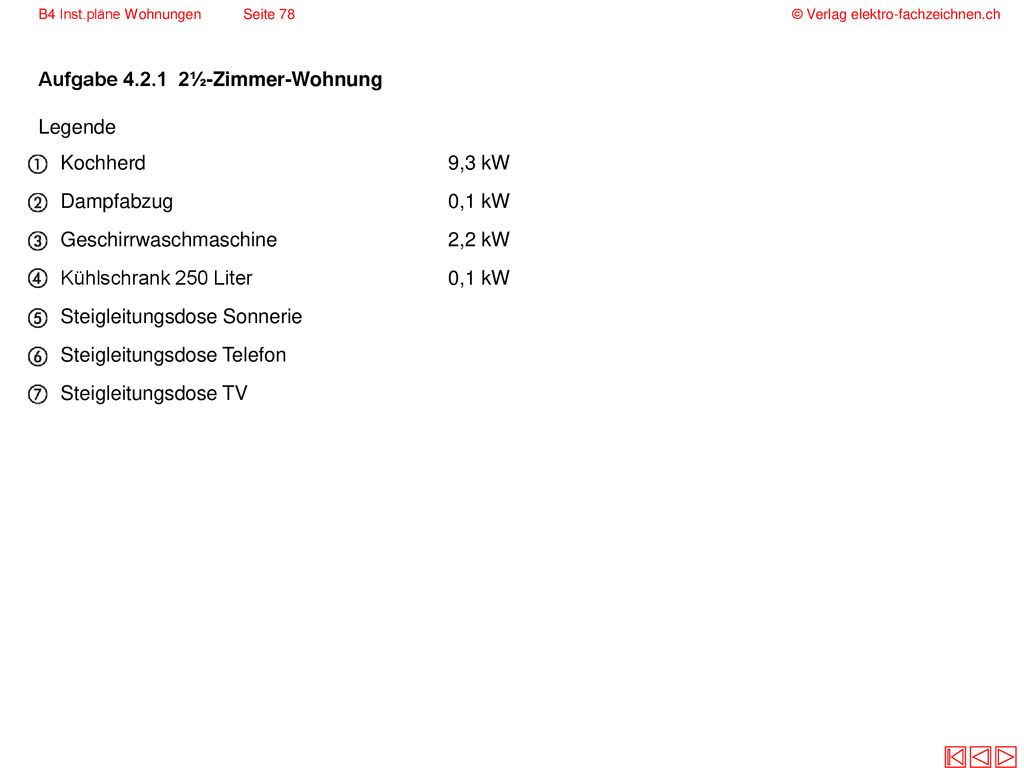

9 Aufgabe 4.2.1 2½-Zimmer-Wohnung Legende Kochherd 9,3 kW
B4 Inst.pläne Wohnungen Seite 78 © Verlag elektro-fachzeichnen.ch Aufgabe ½-Zimmer-Wohnung Legende Kochherd 9,3 kW Dampfabzug 0,1 kW Geschirrwaschmaschine 2,2 kW Kühlschrank 250 Liter 0,1 kW Steigleitungsdose Sonnerie Steigleitungsdose Telefon Steigleitungsdose TV

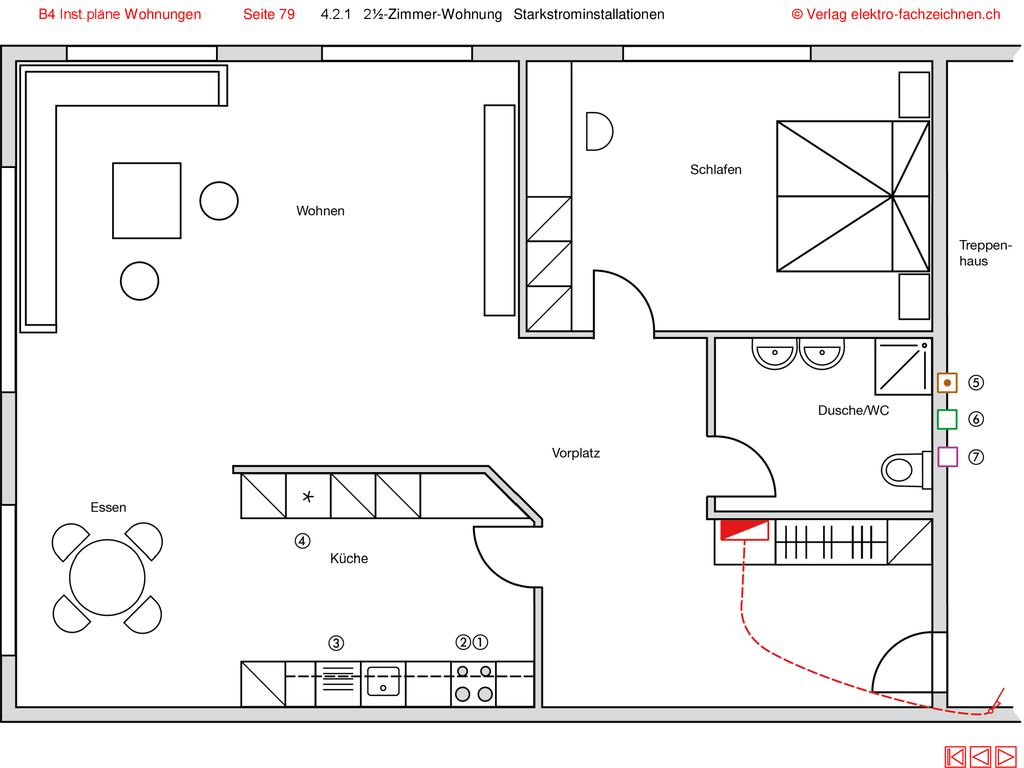

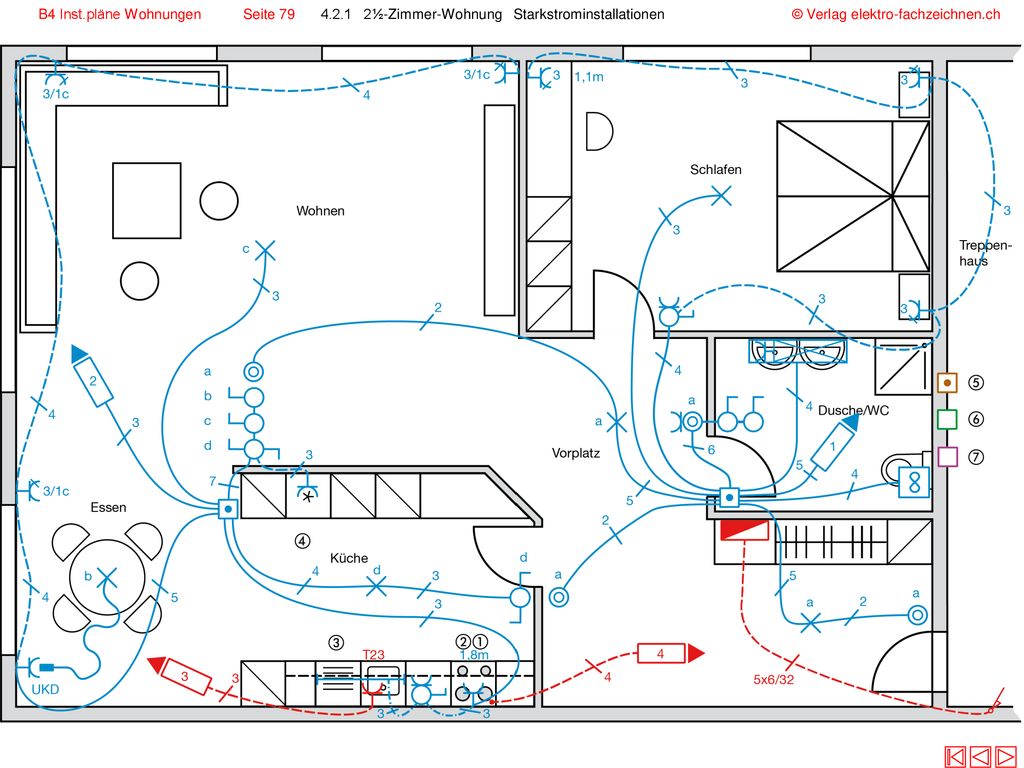

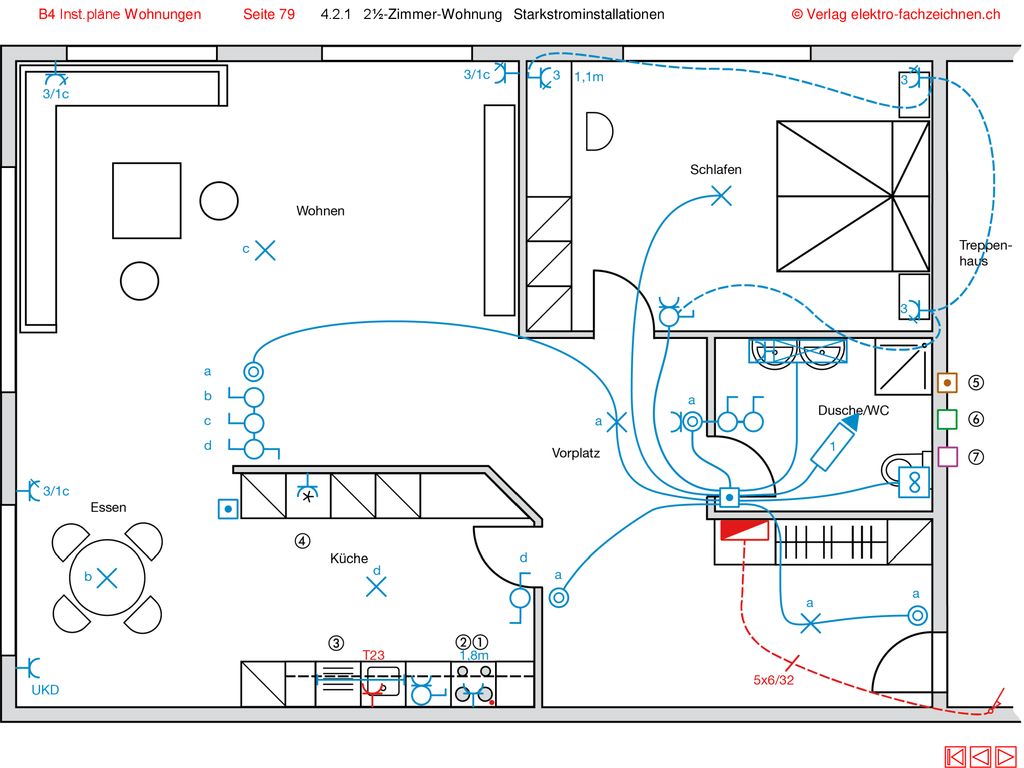

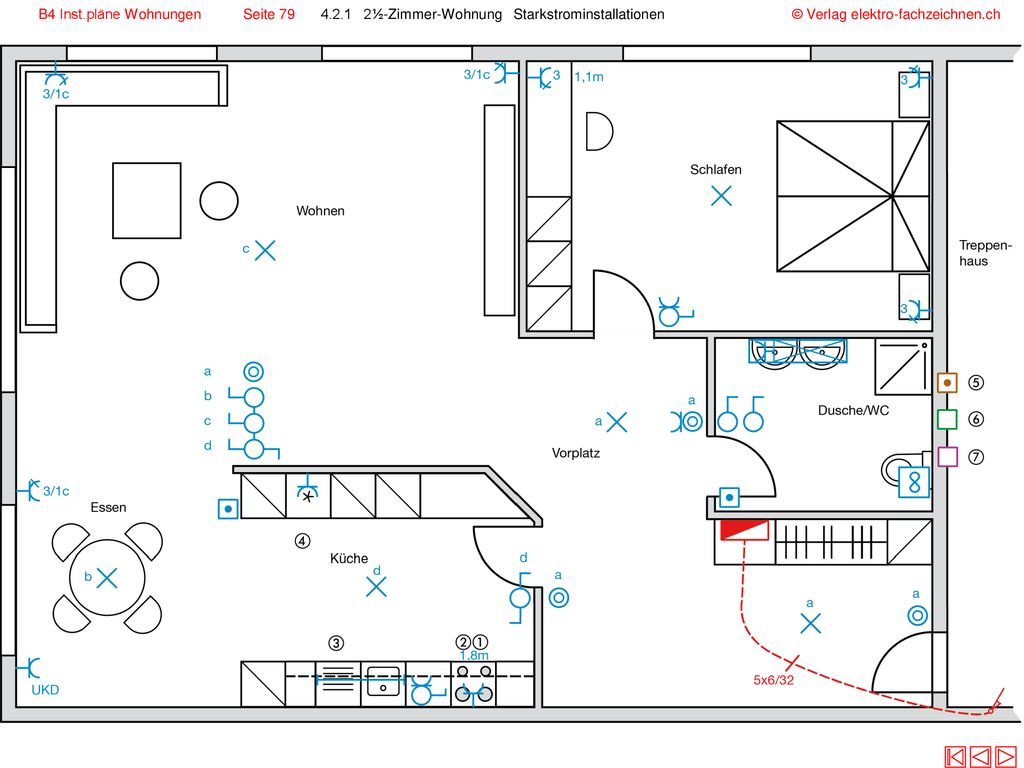

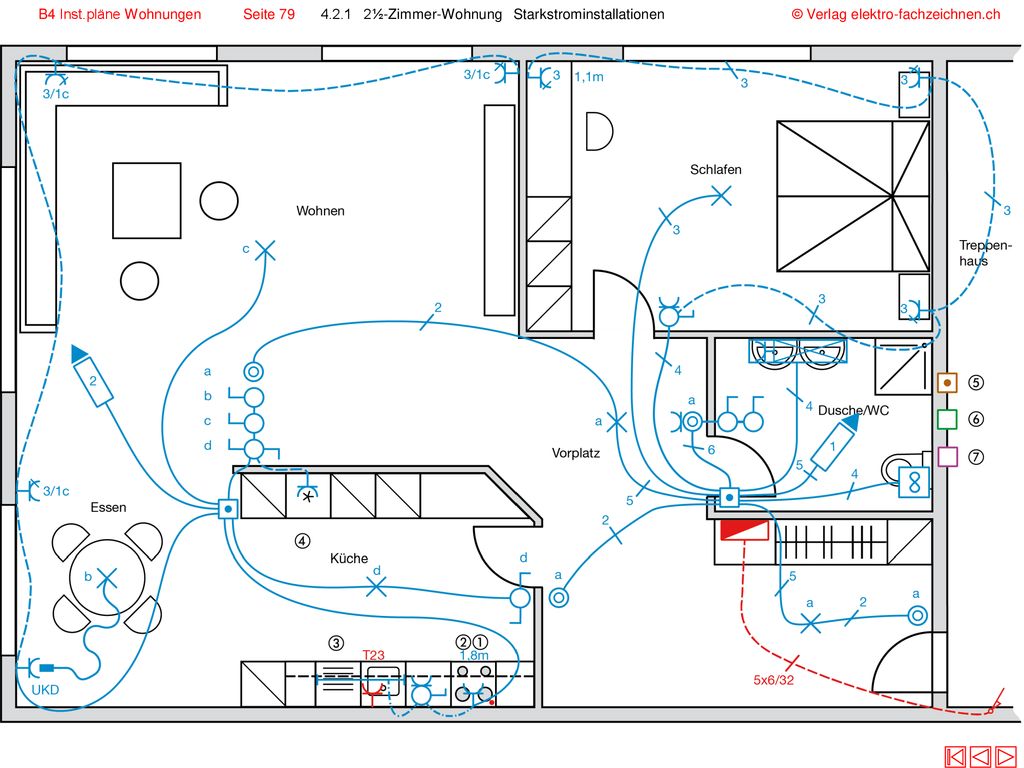

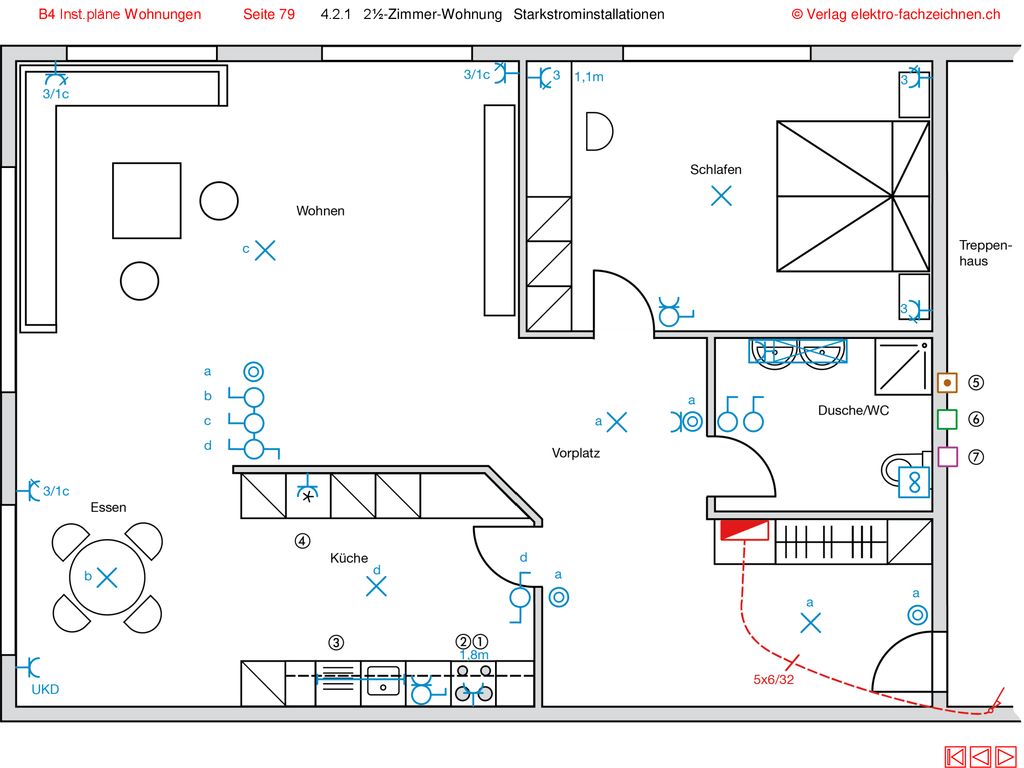

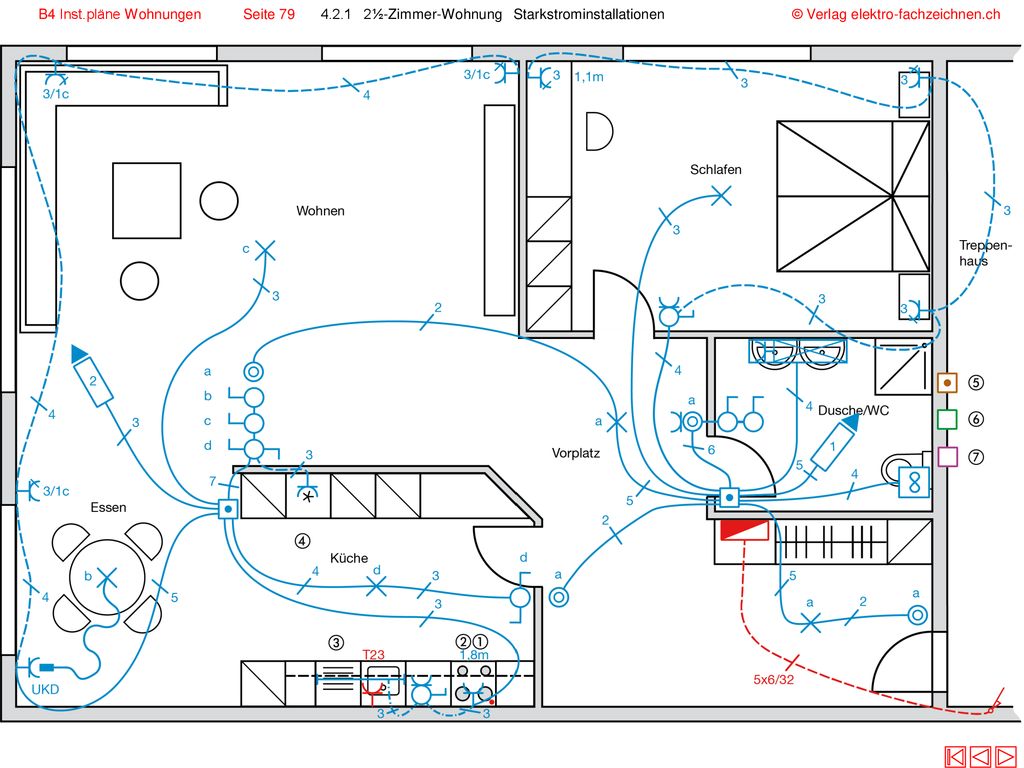

10 4.2.1 Starkstrominstallationen
B4 Inst.pläne Wohnungen Seite 79 ½-Zimmer-Wohnung Starkstrominstallationen © Verlag elektro-fachzeichnen.ch 4.2.1 Starkstrominstallationen

11 B4 Inst.pläne Wohnungen Seite 79
½-Zimmer-Wohnung Starkstrominstallationen © Verlag elektro-fachzeichnen.ch

12 B4 Inst.pläne Wohnungen Seite 79
½-Zimmer-Wohnung Starkstrominstallationen © Verlag elektro-fachzeichnen.ch

13 B4 Inst.pläne Wohnungen Seite 79
½-Zimmer-Wohnung Starkstrominstallationen © Verlag elektro-fachzeichnen.ch

14 B4 Inst.pläne Wohnungen Seite 79
½-Zimmer-Wohnung Starkstrominstallationen © Verlag elektro-fachzeichnen.ch

15 B4 Inst.pläne Wohnungen Seite 79
½-Zimmer-Wohnung Starkstrominstallationen © Verlag elektro-fachzeichnen.ch

16 B4 Inst.pläne Wohnungen Seite 79
½-Zimmer-Wohnung Starkstrominstallationen © Verlag elektro-fachzeichnen.ch

17 B4 Inst.pläne Wohnungen Seite 79
½-Zimmer-Wohnung Starkstrominstallationen © Verlag elektro-fachzeichnen.ch

18 B4 Inst.pläne Wohnungen Seite 79
½-Zimmer-Wohnung Starkstrominstallationen © Verlag elektro-fachzeichnen.ch

19 B4 Inst.pläne Wohnungen Seite 79
½-Zimmer-Wohnung Starkstrominstallationen © Verlag elektro-fachzeichnen.ch

20 B4 Inst.pläne Wohnungen Seite 79
½-Zimmer-Wohnung Starkstrominstallationen © Verlag elektro-fachzeichnen.ch

21 B4 Inst.pläne Wohnungen Seite 79
½-Zimmer-Wohnung Starkstrominstallationen © Verlag elektro-fachzeichnen.ch

22 B4 Inst.pläne Wohnungen Seite 79
½-Zimmer-Wohnung Starkstrominstallationen © Verlag elektro-fachzeichnen.ch

23 B4 Inst.pläne Wohnungen Seite 79
½-Zimmer-Wohnung Starkstrominstallationen © Verlag elektro-fachzeichnen.ch

24 B4 Inst.pläne Wohnungen Seite 79
½-Zimmer-Wohnung Starkstrominstallationen © Verlag elektro-fachzeichnen.ch

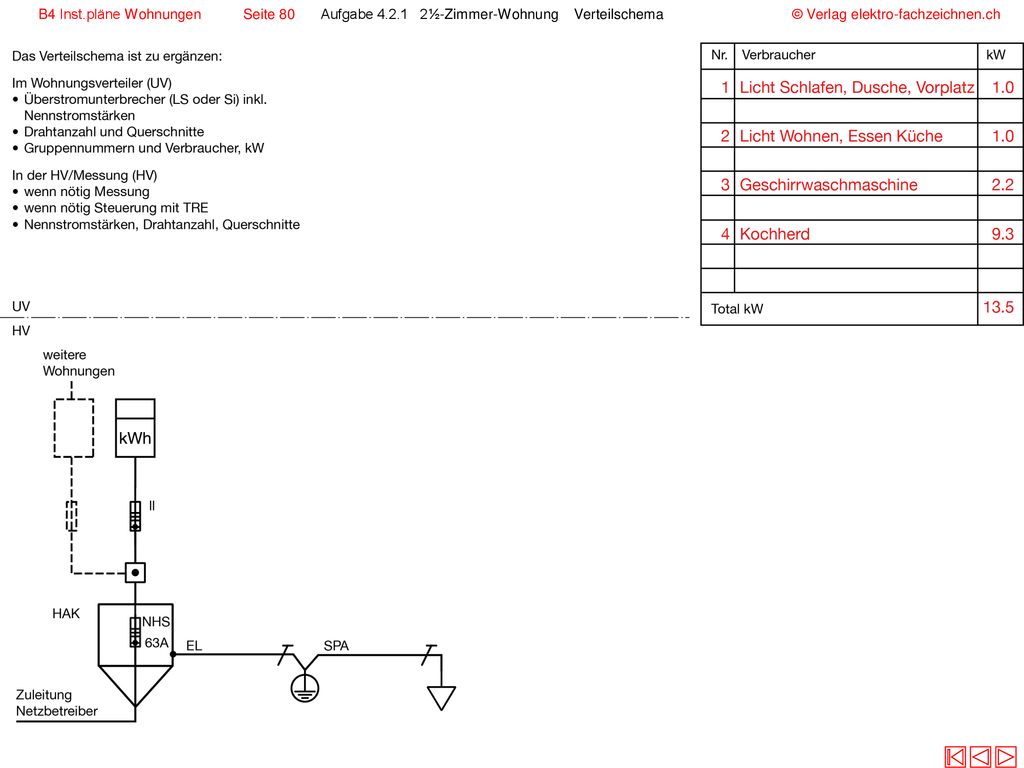

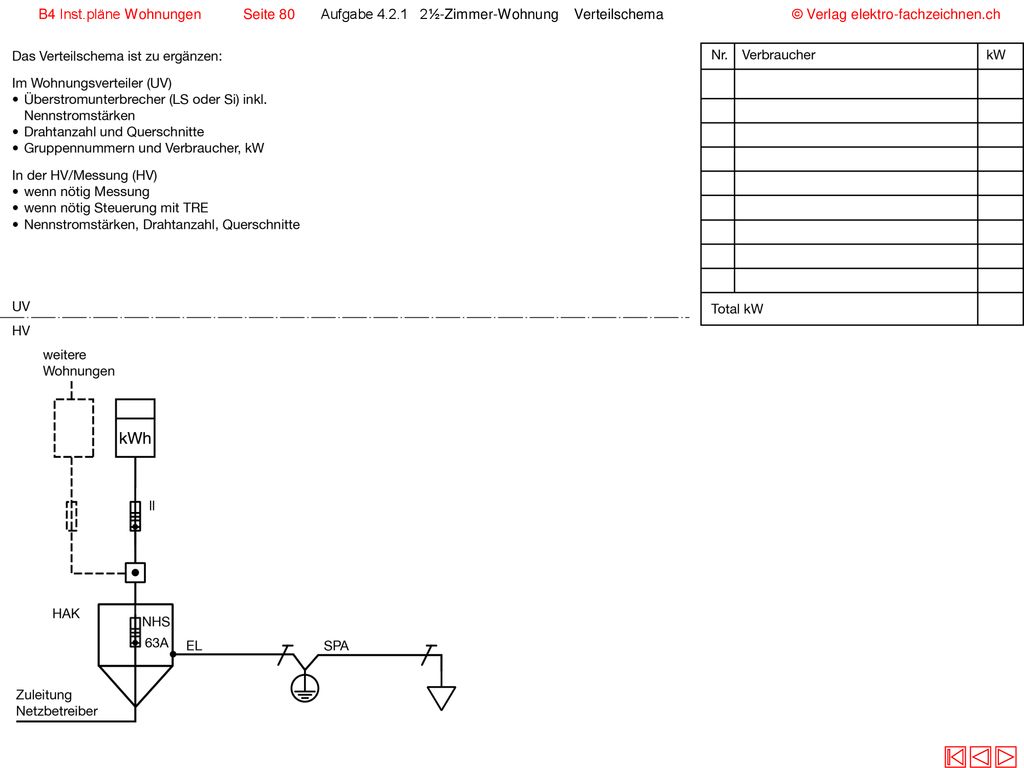

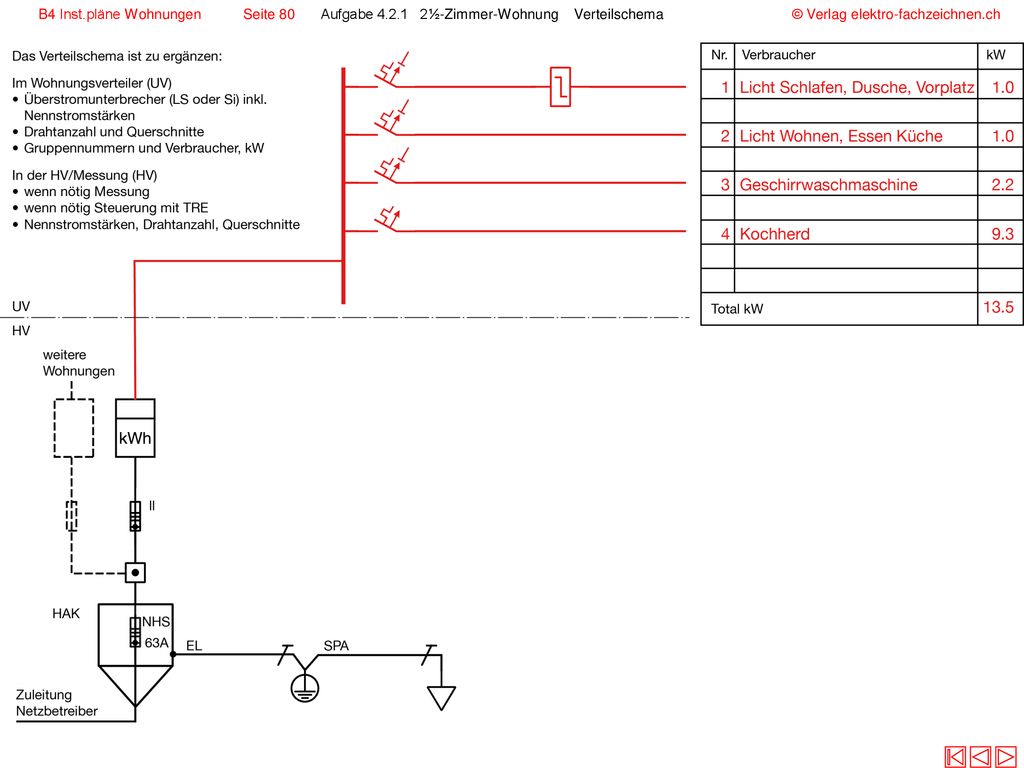

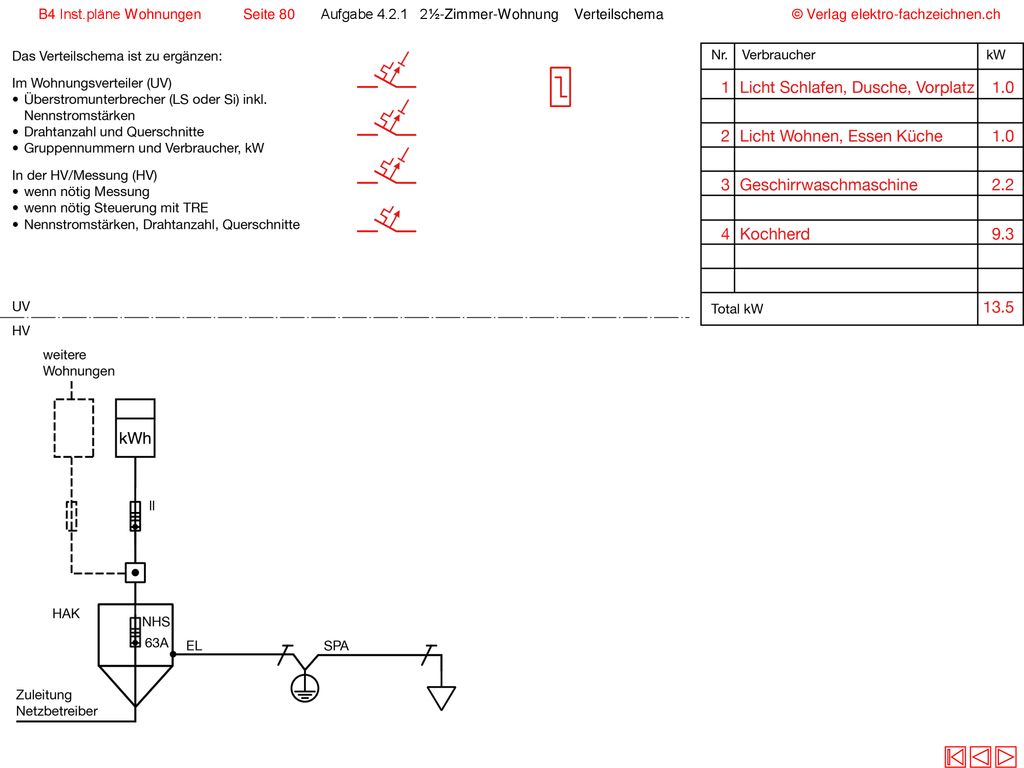

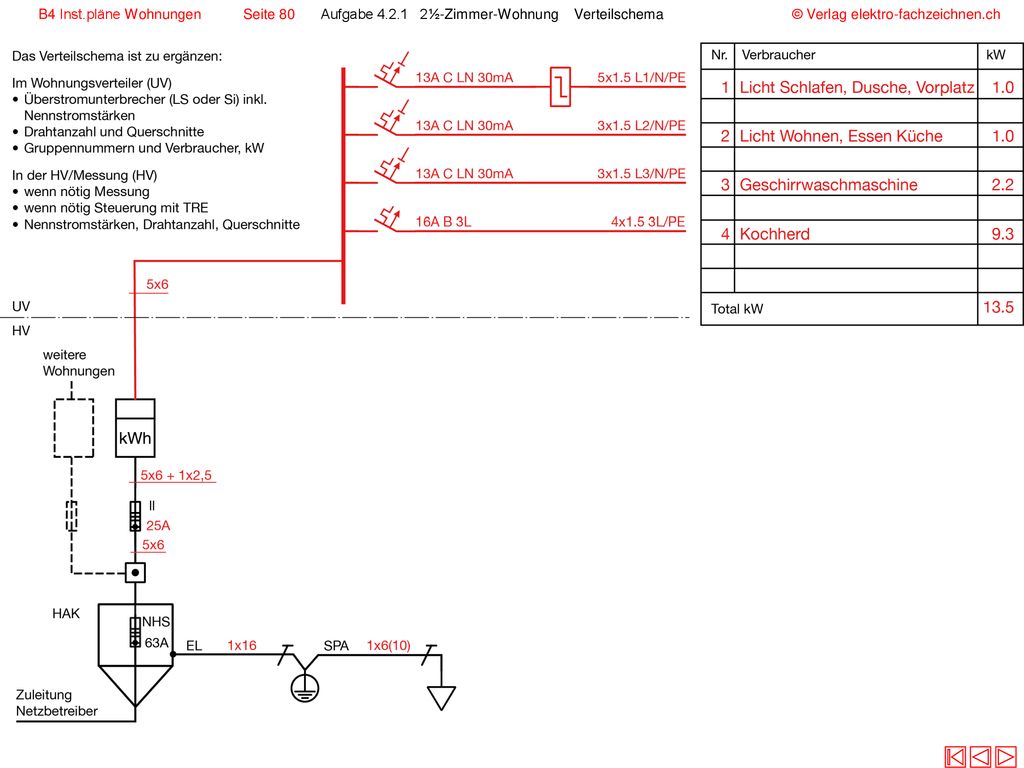

25 B4 Inst.pläne Wohnungen Seite 80
Aufgabe ½-Zimmer-Wohnung Verteilschema © Verlag elektro-fachzeichnen.ch 4.2.1 Verteilschema

26 B4 Inst.pläne Wohnungen Seite 80
Aufgabe ½-Zimmer-Wohnung Verteilschema © Verlag elektro-fachzeichnen.ch

27 B4 Inst.pläne Wohnungen Seite 80
Aufgabe ½-Zimmer-Wohnung Verteilschema © Verlag elektro-fachzeichnen.ch

28 B4 Inst.pläne Wohnungen Seite 80
Aufgabe ½-Zimmer-Wohnung Verteilschema © Verlag elektro-fachzeichnen.ch

29 B4 Inst.pläne Wohnungen Seite 80
Aufgabe ½-Zimmer-Wohnung Verteilschema © Verlag elektro-fachzeichnen.ch

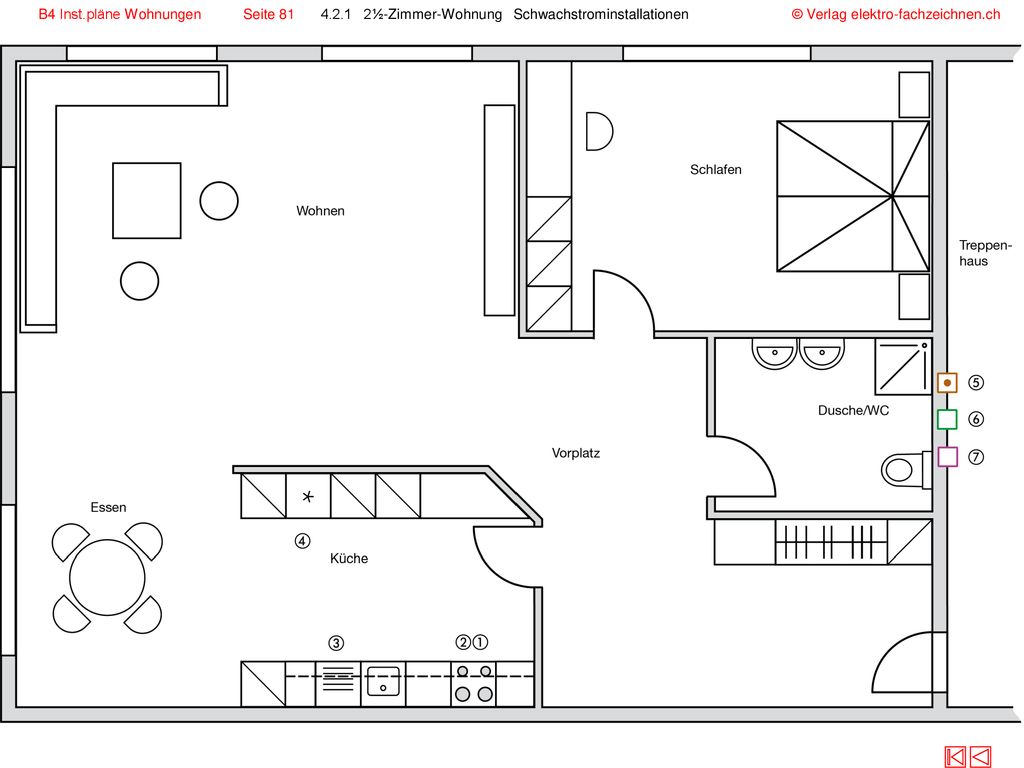

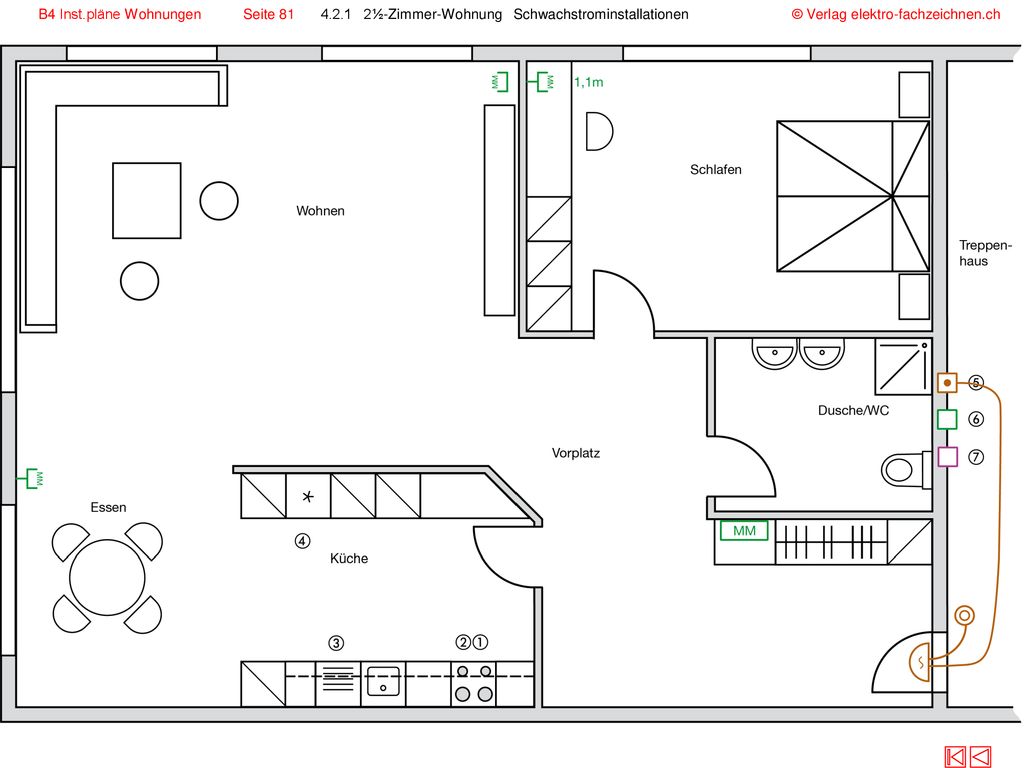

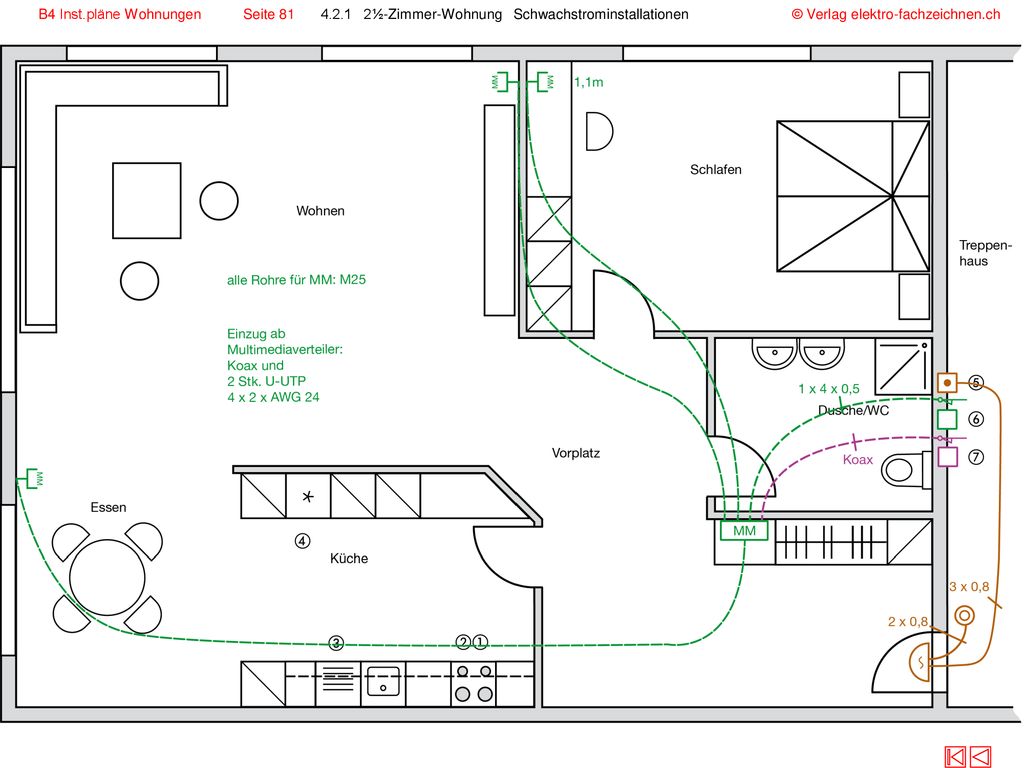

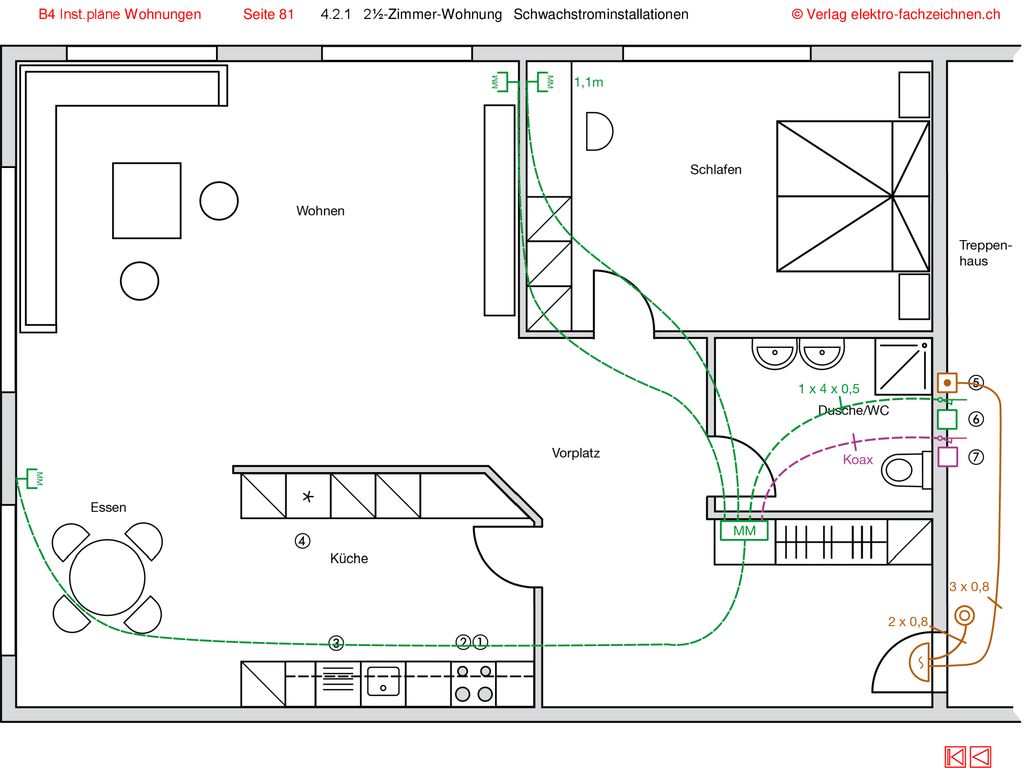

30 4.2.1 Schwachstrominstallationen
B4 Inst.pläne Wohnungen Seite 81 ½-Zimmer-Wohnung Schwachstrominstallationen © Verlag elektro-fachzeichnen.ch 4.2.1 Schwachstrominstallationen

31 B4 Inst.pläne Wohnungen Seite 81
½-Zimmer-Wohnung Schwachstrominstallationen © Verlag elektro-fachzeichnen.ch

32 B4 Inst.pläne Wohnungen Seite 81
½-Zimmer-Wohnung Schwachstrominstallationen © Verlag elektro-fachzeichnen.ch

33 B4 Inst.pläne Wohnungen Seite 81
½-Zimmer-Wohnung Schwachstrominstallationen © Verlag elektro-fachzeichnen.ch

34 B4 Inst.pläne Wohnungen Seite 81
½-Zimmer-Wohnung Schwachstrominstallationen © Verlag elektro-fachzeichnen.ch

35 B4 Inst.pläne Wohnungen Seite 81
½-Zimmer-Wohnung Schwachstrominstallationen © Verlag elektro-fachzeichnen.ch

36 B4 Inst.pläne Wohnungen Seite 81
½-Zimmer-Wohnung Schwachstrominstallationen © Verlag elektro-fachzeichnen.ch

37 B4 Inst.pläne Wohnungen Seite 81
½-Zimmer-Wohnung Schwachstrominstallationen © Verlag elektro-fachzeichnen.ch

38 B4 Inst.pläne Wohnungen Seite 81
½-Zimmer-Wohnung Schwachstrominstallationen © Verlag elektro-fachzeichnen.ch

39 B4 Inst.pläne Wohnungen Seite 81
½-Zimmer-Wohnung Schwachstrominstallationen © Verlag elektro-fachzeichnen.ch
