1 Viertelbrücke In folgender Schaltung ist der Widerstand R3 von äußeren physikalischen Einflüssen in seinem Ohmwert bestimmt (DMS-, AMR-, d -Typ). Im Ruhezustand betrage R3 = 120 W, bei Aussteuerung soll sein Wert nach oben hin bis zu 130 W betragen, die untere Aussteuergrenze beträgt 110 W. Die Maschengleichung ergibt oder Über die Einzel-Spannungsteiler wird: ud uR4 uR2 M

2 Viertelbrücke R3/W 110 115 120 125 130 uR2/V uR4/V ud/V
Berechnen Sie die fehlenden Werte der Tabelle: R3/W 110 115 120 125 130 uR2/V uR4/V ud/V

3 Viertelbrücke Übertragen Sie die Ergebnisse in ein maßstäbliches Diagramm ud = f(R3) ud/V R3/W

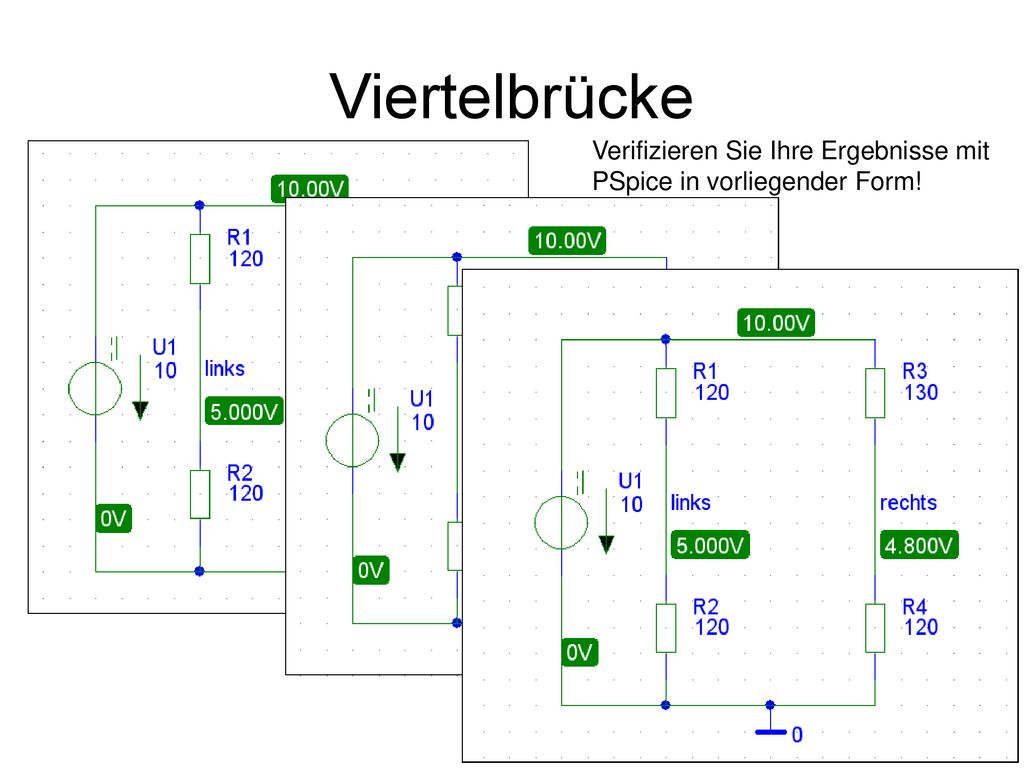

4 Viertelbrücke Verifizieren Sie Ihre Ergebnisse mit
PSpice in vorliegender Form!

5 Viertelbrücke Anschließend lassen Sie PSpice eine Parametervariation bezüglich R3 durchführen: Nach Ende der Rechnung:

6 Viertelbrücke Trace aus der Maschengleichung!

7 Viertelbrücke +200mV Beachten Sie die Nichtlinearität der Funktion!

8 Halbbrücke Die Halbbrücke ist linear und doppelt so empfindlich
wie die Viertelbrücke

9 Vollbrücke …weitere Verdoppelung der Empfindlichkeit gegenüber
der Halbbrücke
