Rackabschirmung PRR Dennis Lenz December 2012
How to edit the title slide Upper area: Title of your talk, max. 2 rows of the defined size (55 pt) Lower area (subtitle): Conference/meeting/workshop, location, date, your name and affiliation, max. 4 rows of the defined size (32 pt) Change the partner logos or add others in the last row. December 2012 Dennis Lenz, DESY-MEA1
2

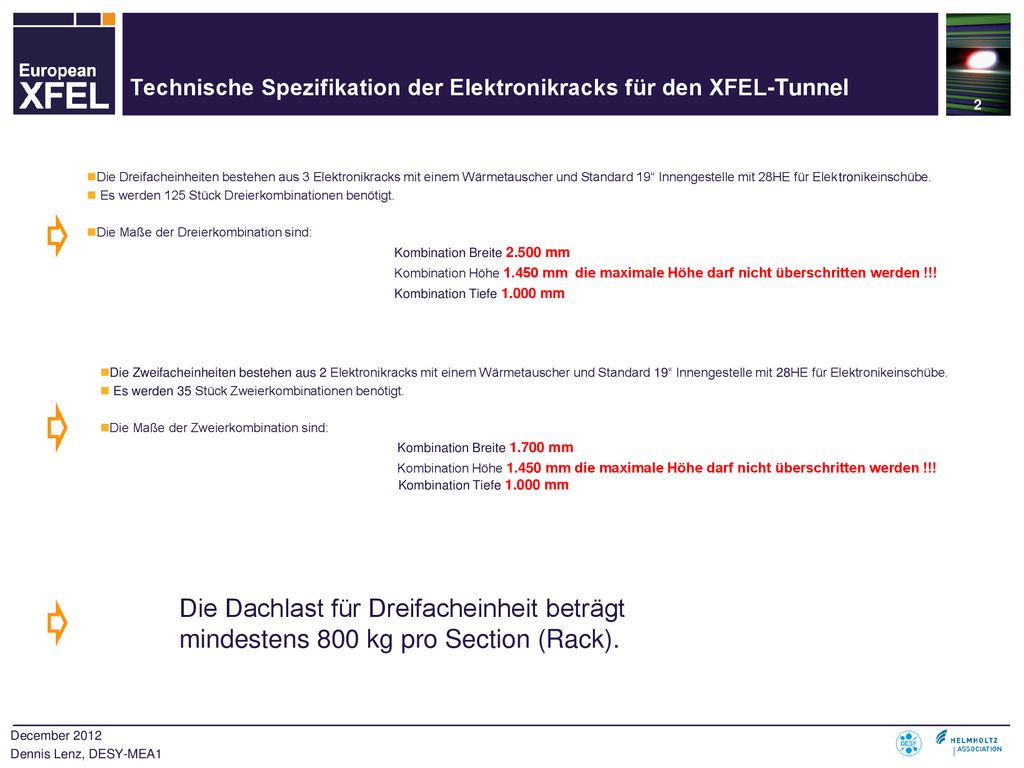

Technische Spezifikation der Elektronikracks für den XFEL-Tunnel
Die Dreifacheinheiten bestehen aus 3 Elektronikracks mit einem Wärmetauscher und Standard 19“ Innengestelle mit 28HE für Elektronikeinschübe. Es werden 125 Stück Dreierkombinationen benötigt. Die Maße der Dreierkombination sind: Kombination Breite mm Kombination Höhe mm die maximale Höhe darf nicht überschritten werden !!! Kombination Tiefe mm Die Zweifacheinheiten bestehen aus 2 Elektronikracks mit einem Wärmetauscher und Standard 19“ Innengestelle mit 28HE für Elektronikeinschübe. Es werden 35 Stück Zweierkombinationen benötigt. Die Maße der Zweierkombination sind: Kombination Breite mm Kombination Höhe mm die maximale Höhe darf nicht überschritten werden !!! Kombination Tiefe mm Die Dachlast für Dreifacheinheit beträgt mindestens 800 kg pro Section (Rack). December 2012 Dennis Lenz, DESY-MEA1
3
Variante 1 December 2012 Dennis Lenz, DESY-MEA1
4
Technische Spezifikation der Betonteile
L-Stein Magnetit g/cm3 Gewicht 842 kg Gewicht 798 kg Befestigungswinkel 300x100 Gewicht 1775 kg December 2012 Dennis Lenz, DESY-MEA1
5

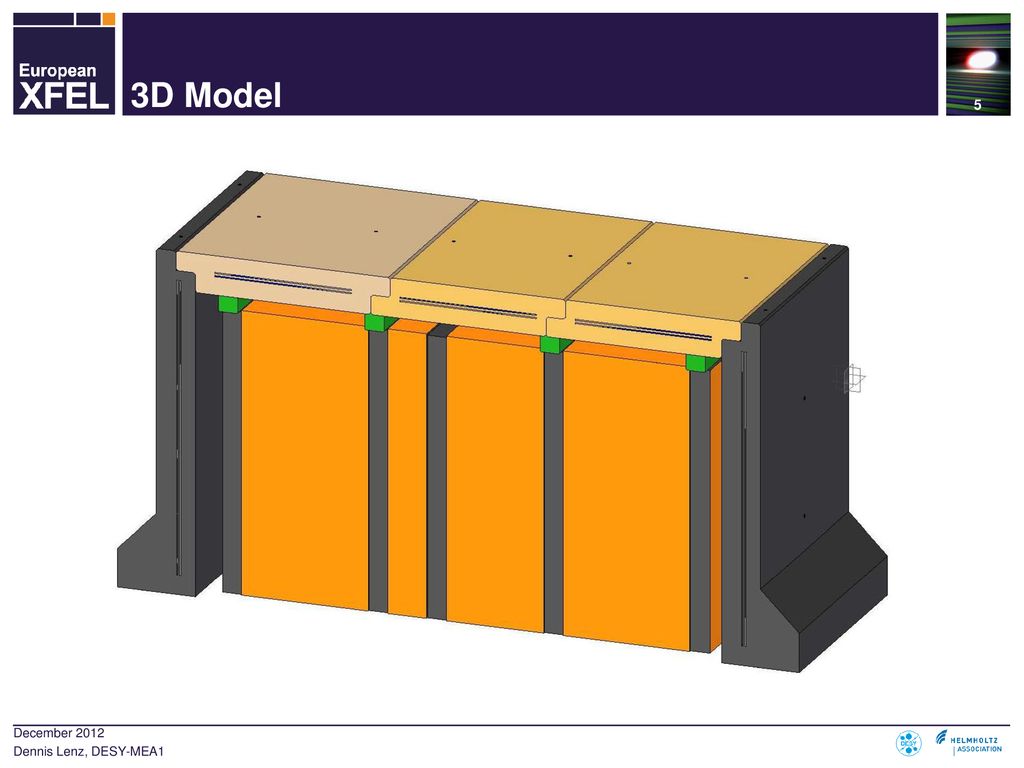

3D Model December 2012 Dennis Lenz, DESY-MEA1
6
3er Rackabschirmung 3er Rack T-Stein Gewicht 798kg Anzahl 125 Stk.
Dichte g/cm3 Z-Stein Gewicht 842kg Anzahl 250 Stk. Dichte g/cm3 L-Stein Gewicht 1775 kg Anzahl 250 Stk. Dichte g/cm3 December 2012 Dennis Lenz, DESY-MEA1
7

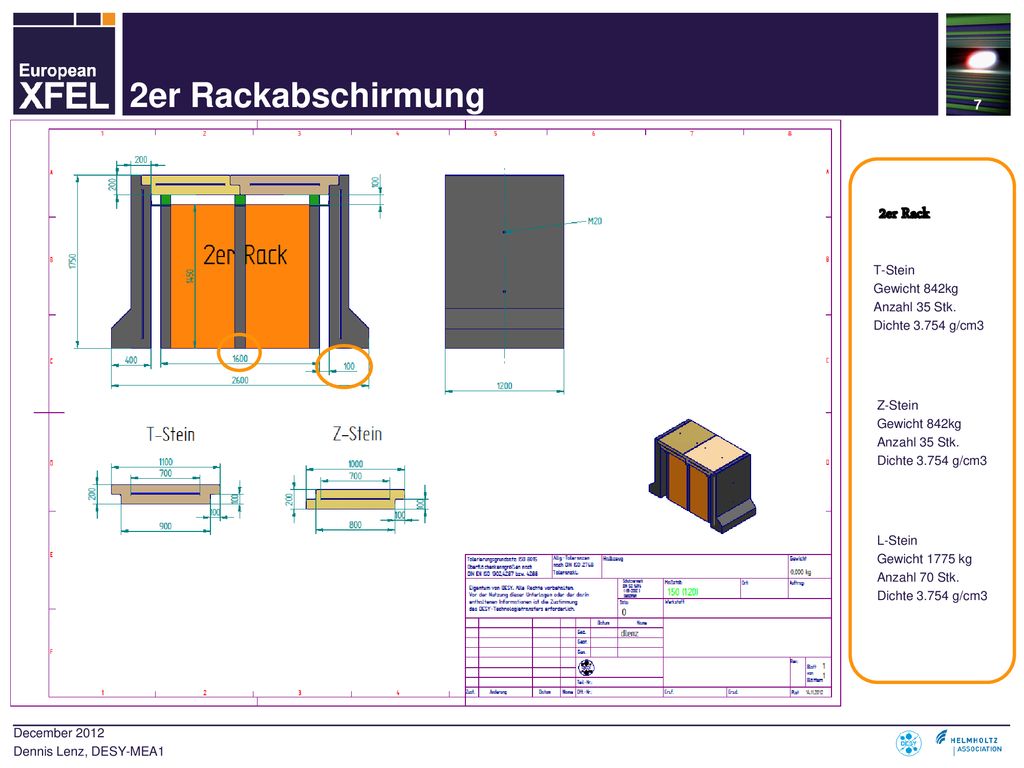

2er Rackabschirmung 2er Rack T-Stein Gewicht 842kg Anzahl 35 Stk.
Dichte g/cm3 Z-Stein Gewicht 842kg Anzahl 35 Stk. Dichte g/cm3 L-Stein Gewicht 1775 kg Anzahl 70 Stk. Dichte g/cm3 December 2012 Dennis Lenz, DESY-MEA1
8

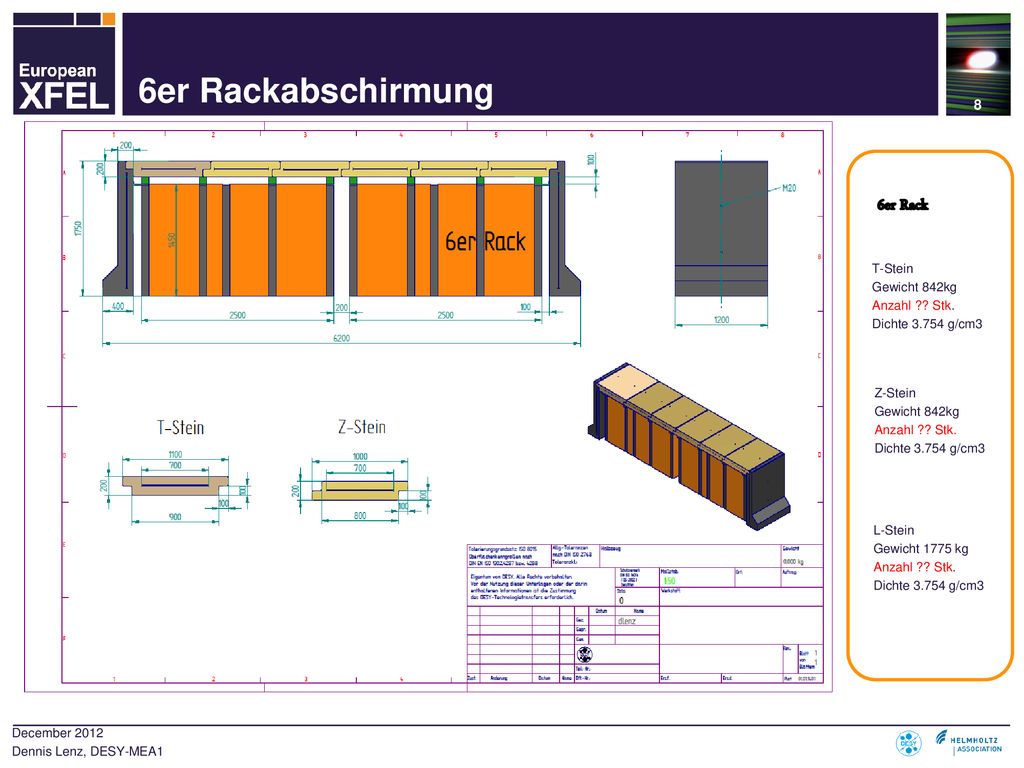

6er Rackabschirmung 6er Rack T-Stein Gewicht 842kg Anzahl ?? Stk.
Dichte g/cm3 Z-Stein Gewicht 842kg Anzahl ?? Stk. Dichte g/cm3 L-Stein Gewicht 1775 kg Anzahl ?? Stk. Dichte g/cm3 December 2012 Dennis Lenz, DESY-MEA1
9
Variante 2 December 2012 Dennis Lenz, DESY-MEA1
10
December 2012 Dennis Lenz, DESY-MEA1
11

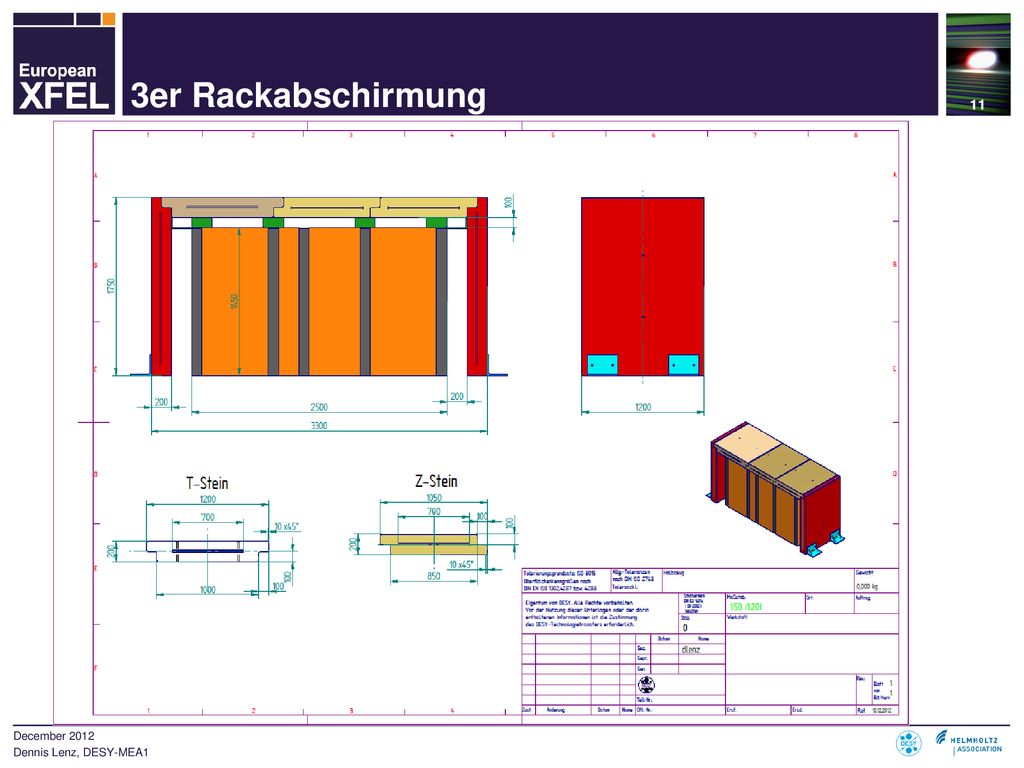

3er Rackabschirmung December 2012 Dennis Lenz, DESY-MEA1
12
2er Rackabschirmung December 2012 Dennis Lenz, DESY-MEA1
