Manuale End to End Messungen mit ELQ 30A+

Präsentation zum Thema: "Manuale End to End Messungen mit ELQ 30A+"—  Präsentation transkript:

1 Manuale End to End Messungen mit ELQ 30A+

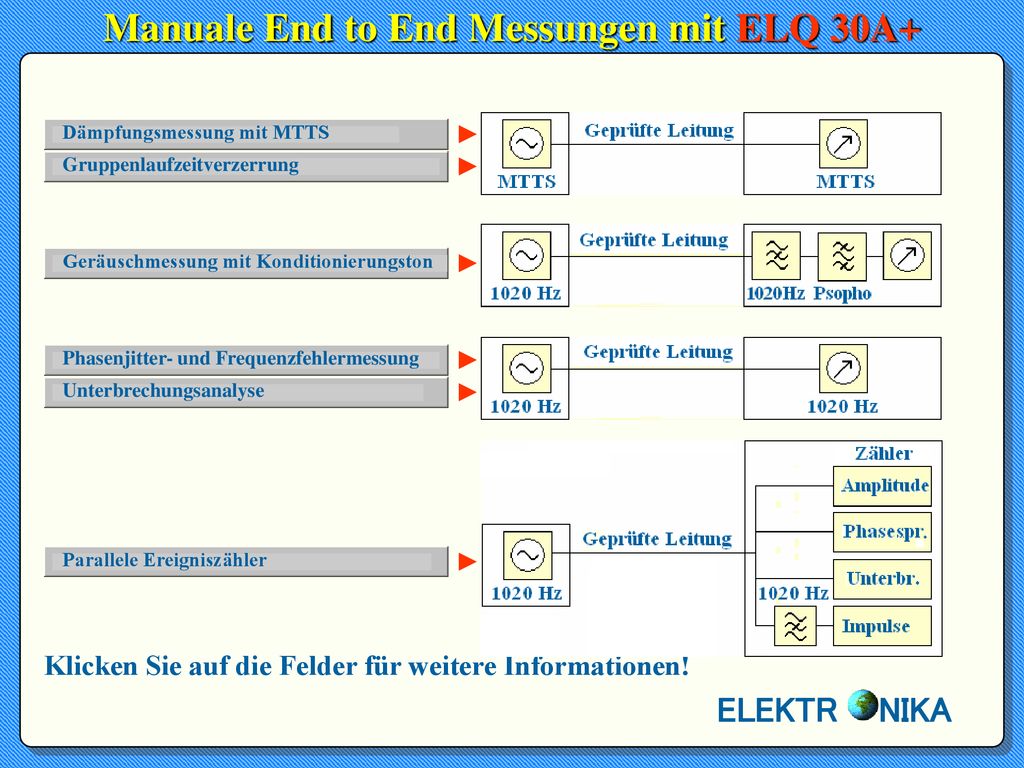

► Dämpfungsmessung mit MTTS ► Gruppenlaufzeitverzerrung ► Geräuschmessung mit Konditionierungston ► Phasenjitter- und Frequenzfehlermessung ► Unterbrechungsanalyse ► Parallele Ereigniszähler Klicken Sie auf die Felder für weitere Informationen! ELEKTR NIKA

2 END to END Dämpfungsmessung mit MTTS-Messsignal

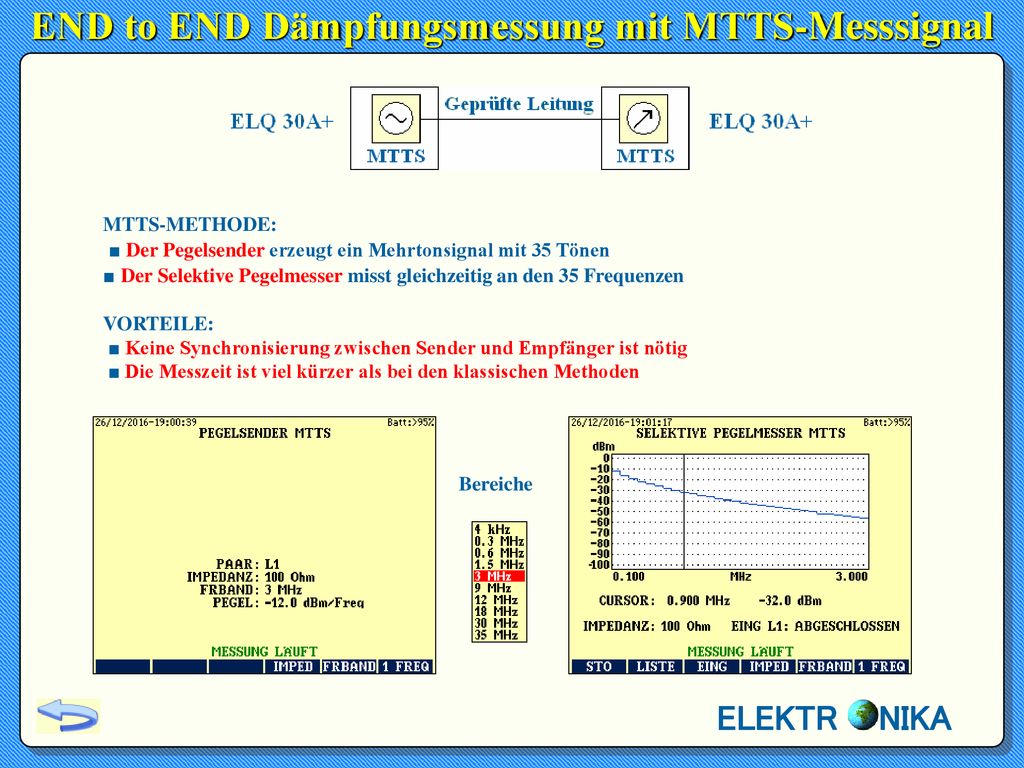

MTTS-METHODE: ■ Der Pegelsender erzeugt ein Mehrtonsignal mit 35 Tönen ■ Der Selektive Pegelmesser misst gleichzeitig an den 35 Frequenzen VORTEILE: ■ Keine Synchronisierung zwischen Sender und Empfänger ist nötig ■ Die Messzeit ist viel kürzer als bei den klassischen Methoden Bereiche ELEKTR NIKA

3 Messung der Gruppenlaufzeitverzerrung

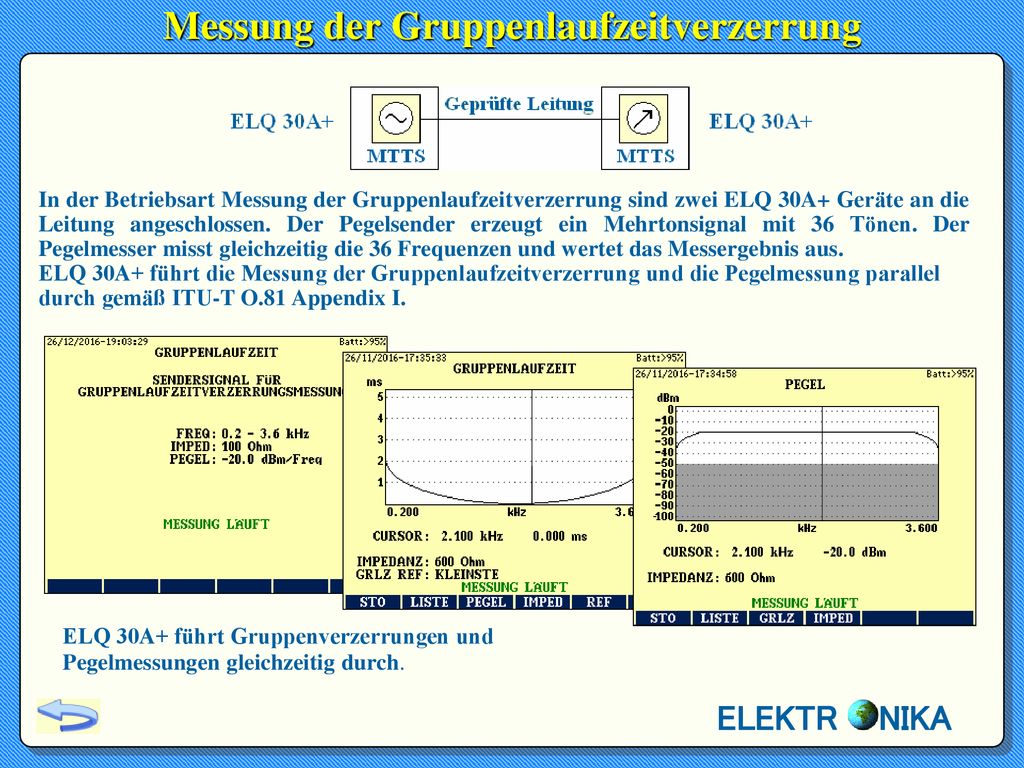

In der Betriebsart Messung der Gruppenlaufzeitverzerrung sind zwei ELQ 30A+ Geräte an die Leitung angeschlossen. Der Pegelsender erzeugt ein Mehrtonsignal mit 36 Tönen. Der Pegelmesser misst gleichzeitig die 36 Frequenzen und wertet das Messergebnis aus. ELQ 30A+ führt die Messung der Gruppenlaufzeitverzerrung und die Pegelmessung parallel durch gemäß ITU-T O.81 Appendix I. ELQ 30A+ führt Gruppenverzerrungen und Pegelmessungen gleichzeitig durch. ELEKTR NIKA

4 Geräuschmessung mit Konditionierungston

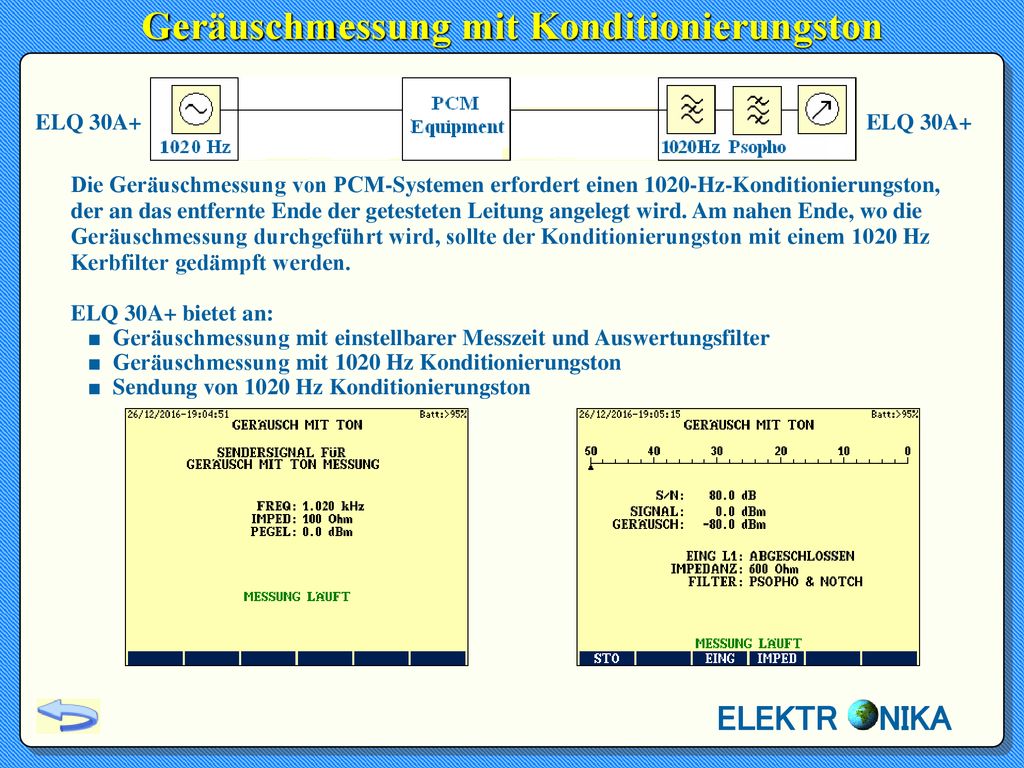

ELQ 30A+ ELQ 30A+ Die Geräuschmessung von PCM-Systemen erfordert einen 1020-Hz-Konditionierungston, der an das entfernte Ende der getesteten Leitung angelegt wird. Am nahen Ende, wo die Geräuschmessung durchgeführt wird, sollte der Konditionierungston mit einem 1020 Hz Kerbfilter gedämpft werden. ELQ 30A+ bietet an: ■ Geräuschmessung mit einstellbarer Messzeit und Auswertungsfilter ■ Geräuschmessung mit 1020 Hz Konditionierungston ■ Sendung von 1020 Hz Konditionierungston ELEKTR NIKA

5 Phasenjitter- und Frequenzfehlermessung
In der Betriebsart Jitter- und Frequenzfehlermessung sind zwei ELQ 30A+ Geräte an die Leitung angeschlossen. Das Sender-Gerät sendet quarz-genauen und jitterfreien, 1020 Hz Messsignal, das Empfänger-Gerät empfängt das Signal und wertet das Messergebnis aus. ELQ 30A+ führt die Messungen parallel gemäß ITU-T O.91 durch. ELEKTR NIKA

6 Unterbrechungsanalyse
In der Betriebsart Unterbrechungsanalyse sind zwei ELQ 30A+ Geräte an die Leitung angeschlossen. Das Sender-Gerät sendet ein Messsignal von 1020 Hz, das Empfänger-Gerät zählt die Mikrounterbrechungen gemäß ITU-T O.62. Eine Unterbrechung wird detektiert und gezählt, wenn der Empfangspegel des Messsignals für mehr als 0.6 ms unter einen angegebenen Schwellwert gesunken ist. Kurzbericht Histogramm List Die Messzeit ist zwischen 5 Minuten und 72 Stunden einstellbar. ELEKTR NIKA

7 Parallele Ereigniszähler
In der Betriebsart Parallele Ereigniszähler sind zwei ELQ 30A+ Geräte an die Leitung angeschlossen. Das Sender-Gerät sendet ein Messsignal auf der Leitung, das Empfänger-Gerät zählt das Auftreten der Ereignisse als: ■ Amplitudensprünge (gemäß ITU-T O.95) ■ Phasensprünge (gemäß ITU-T O.95) ■ Unterbrechungen (gemäß ITU-T O.61) ■ Impulsgeräusch (gemäß ITU-T O.71) Messzeit: 5, 15, 30, 60 Min Maximale Zählerwerte: 65000 für alle Zähler ELEKTR NIKA

8 Vielen Dank für Ihre Aufmerksamkeit !
