Aufbau des Viertakt - Ottomotors

Präsentation zum Thema: "Aufbau des Viertakt - Ottomotors"—  Präsentation transkript:

1 Aufbau des Viertakt - Ottomotors
Motorenkunde Aufbau des Viertakt - Ottomotors Abb. 1 Kapitel / Leitfaden zur technischen Ausbildung zum Maschinisten

2 Arbeitsweise Viertakt - Ottomotor
Motorenkunde Arbeitsweise Viertakt - Ottomotor Abb. 2: Kapitel / Leitfaden zur technischen Ausbildung zum Maschinisten

3 Aufbau und Arbeitsweise des
Motorenkunde Aufbau und Arbeitsweise des Zweitakt - Ottomotors Abb. 3 Kapitel / Leitfaden zur technischen Ausbildung zum Maschinisten

4 Ölumlaufschmierung Motorenkunde Öldruckanzeige Ölfilter
Verteilerleitung Bypass Ölpumpe Abb. 4 Ölwanne Kapitel / Leitfaden zur technischen Ausbildung zum Maschinisten

5 (Zwangsumlaufkühlung)
Motorenkunde Motorkühlung Abb. 5 Abb. 6 Wasserkühlung (Zwangsumlaufkühlung) Luftkühlung (Gebläsekühlung) Kapitel / Leitfaden zur technischen Ausbildung zum Maschinisten

6 Schwimmkammerbelüftung
Motorenkunde Fallstromvergaser Schwimmkammerbelüftung Kraftstoffzufluss Nadelventil Austrittsrohr Mischkammer Fallstromvergaser Hauptdüse Schwimmer Drosselklappe Abb. 7 Kapitel / Leitfaden zur technischen Ausbildung zum Maschinisten

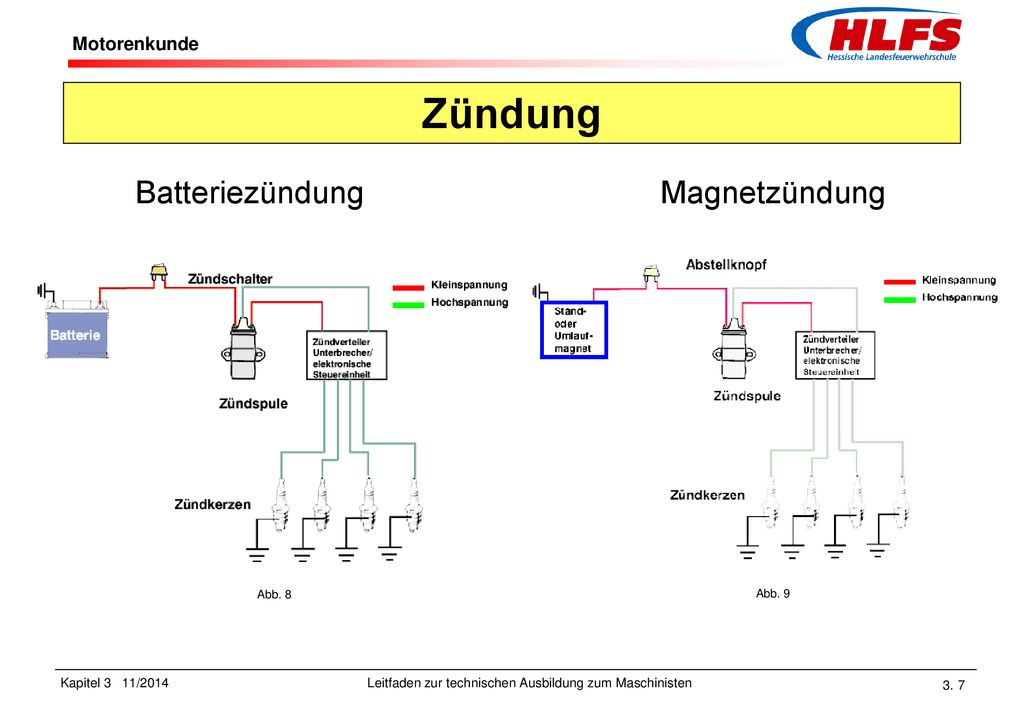

7 Zündung Batteriezündung Magnetzündung Motorenkunde
Abb. 8 Abb. 9 Kapitel / Leitfaden zur technischen Ausbildung zum Maschinisten

8 Motorenkunde Quellenverzeichnis:
Staatliche Feuerwehrschule Würzburg Abb. 1 bis Abb. 9 Kapitel / Leitfaden zur technischen Ausbildung zum Maschinisten 8
