Atemschutzeinsatzgrundsätze

Präsentation zum Thema: "Atemschutzeinsatzgrundsätze"—  Präsentation transkript:

1 Atemschutzeinsatzgrundsätze
Die Ausrüstung zur Brandbekämpfung Angriffstruppführer Angriffstruppmann Hinweis zu „ausreichend Schlauchmaterial“: eine C-Länge zur Überwindung eines Geschosses, mindestens eine C-Länge je abzusuchender Nutzungseinheit, beachte Gebäudeabmessungen (Erstorientierung). ausreichend Schlauchmaterial Abb. : 1 Atemschutzeinsatzgrundsätze 04/2013 Abb. : Ausrüstung nach FwDV 1 Abb. : Ausrüstung nach FwDV 1 Abb. : Ausrüstung nach FwDV 1 Abb. : Ausrüstung nach FwDV 1

2 Atemschutzeinsatzgrundsätze
Die Ausrüstung zur Menschenrettung Angriffstruppführer Wassertruppführer Angriffstruppmann Wassertruppmann Am Verteiler ist ein Abgang für ein C-Rohr des Sicherheitstrupps frei zu halten. Abb. : 2 Atemschutzeinsatzgrundsätze 04/2013

3 Atemschutzeinsatzgrundsätze
Die Hin- und Rückwegluft Behälterdruck 200 bar Luftverbrauch 100 bar geschätzter Luftverbrauch für den Rückweg 10 bar Hinweg Rückweg Abb. : 3 Atemschutzeinsatzgrundsätze 04/2013

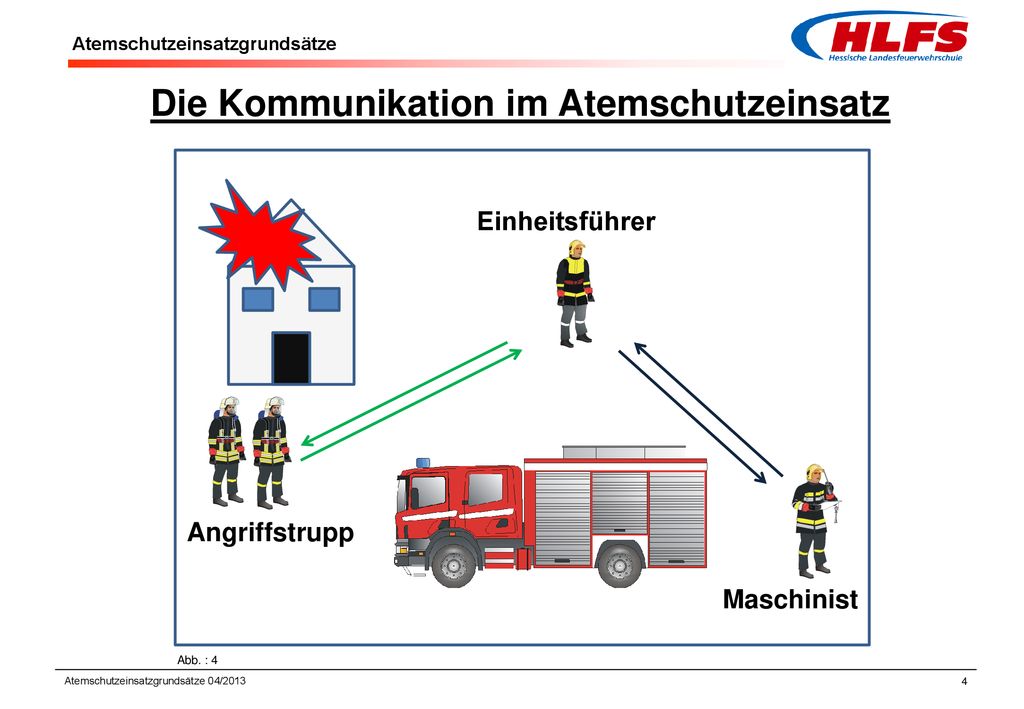

4 Atemschutzeinsatzgrundsätze
Die Kommunikation im Atemschutzeinsatz Einheitsführer Maschinist Angriffstrupp Abb. : 4 Atemschutzeinsatzgrundsätze 04/2013

5 Atemschutzeinsatzgrundsätze
Die Erstorientierung am Objekt Abmessungen Türen, Fenster, Balkone.. 2 2 2 1 1 Abb. : 5 Atemschutzeinsatzgrundsätze 04/2013

6 Atemschutzeinsatzgrundsätze
Das Öffnen einer Tür entgegen der Angriffsrichtung Abb. : 6 Atemschutzeinsatzgrundsätze 04/2013

7 Atemschutzeinsatzgrundsätze
Das Öffnen einer Tür in Angriffsrichtung Abb. : 7 Atemschutzeinsatzgrundsätze 04/2013

8 Atemschutzeinsatzgrundsätze
Die Ausbreitung von Wärmestrahlung Abb. : 8 Atemschutzeinsatzgrundsätze 04/2013

9 Atemschutzeinsatzgrundsätze
Die Sicherung der Schlauchleitung 2.OG 1. OG Wohnung im 1. OG Treppenraum Abb. : 9 Atemschutzeinsatzgrundsätze 04/2013

10 Atemschutzeinsatzgrundsätze
Die Schlauchreserve Erstorientierung (ca. 12 m) Erstorientierung (ca. 10 m) Abb. : 10 Atemschutzeinsatzgrundsätze 04/2013

11 Atemschutzeinsatzgrundsätze
Die Suchbreite des Trupps Suchbreite ca. 3 m Abb. : 11 Atemschutzeinsatzgrundsätze 04/2013

12 Atemschutzeinsatzgrundsätze
Die Suchbreite des Trupps Suchbreite ca. 3 m Abb. : 12 Atemschutzeinsatzgrundsätze 04/2013

13 Atemschutzeinsatzgrundsätze
Das Absuchen von Räumen bis 6 m Breite Abb. : 13 Atemschutzeinsatzgrundsätze 04/2013

14 Atemschutzeinsatzgrundsätze
Das Absuchen von Räumen bis 6 m Breite Abb. : 14 Atemschutzeinsatzgrundsätze 04/2013

15 Atemschutzeinsatzgrundsätze
Das Absuchen von Räumen über 6 m Breite Trupp Feuerwehrleine Trupp Abb. : 16 Start Suchbreite abgesuchter Bereich Start Abb. : 15 Atemschutzeinsatzgrundsätze 04/2013

16 Atemschutzeinsatzgrundsätze
1. Hessische Landesfeuerwehrschule Abb. 1 bis 16 Atemschutzeinsatzgrundsätze 04/
