CLI Cattenom – 9. November 2017

Präsentation zum Thema: "CLI Cattenom – 9. November 2017"—  Präsentation transkript:

1 CLI Cattenom – 9. November 2017
Stand der nuklearen Sicherheit am Standort Cattenom Auswertung 2016 Ausblick auf 2017 CLI Cattenom – 9. November 2017

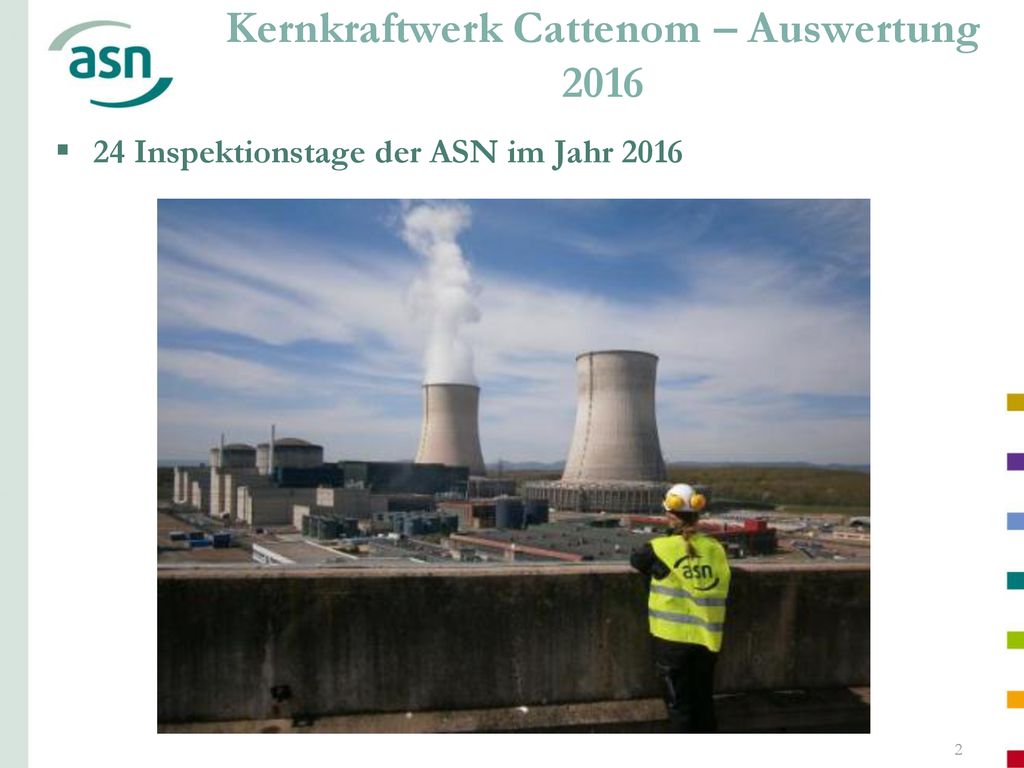

2 Kernkraftwerk Cattenom – Auswertung 2016
24 Inspektionstage der ASN im Jahr 2016

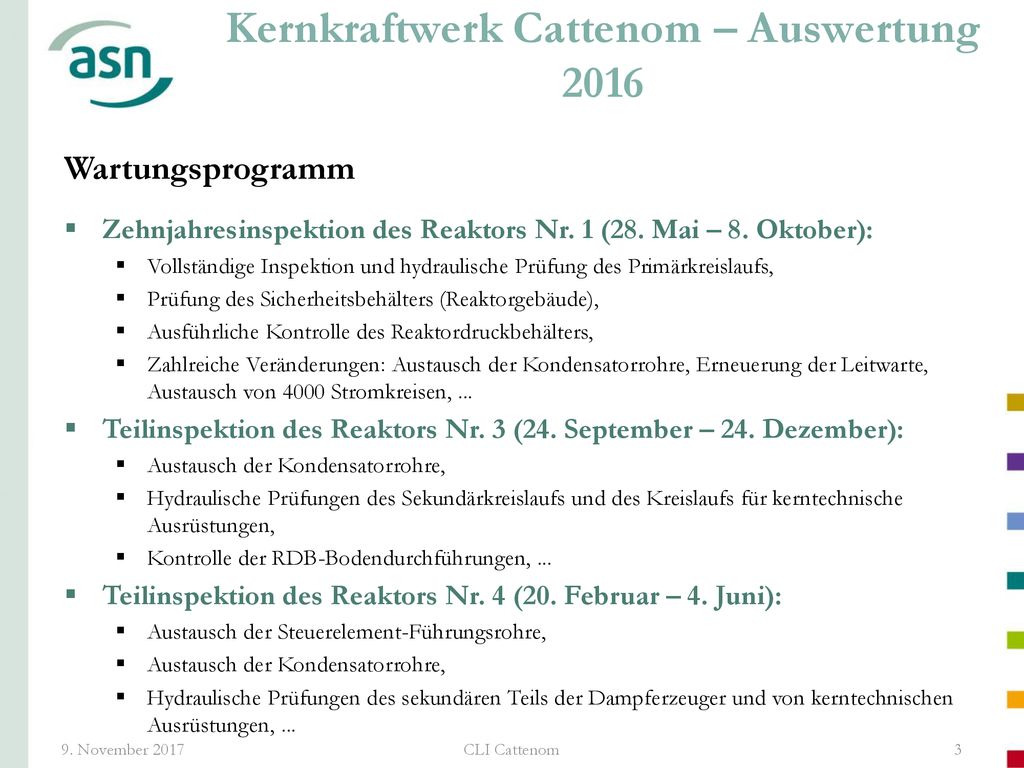

3 Kernkraftwerk Cattenom – Auswertung 2016
Wartungsprogramm Zehnjahresinspektion des Reaktors Nr. 1 (28. Mai – 8. Oktober): Vollständige Inspektion und hydraulische Prüfung des Primärkreislaufs, Prüfung des Sicherheitsbehälters (Reaktorgebäude), Ausführliche Kontrolle des Reaktordruckbehälters, Zahlreiche Veränderungen: Austausch der Kondensatorrohre, Erneuerung der Leitwarte, Austausch von 4000 Stromkreisen, ... Teilinspektion des Reaktors Nr. 3 (24. September – 24. Dezember): Austausch der Kondensatorrohre, Hydraulische Prüfungen des Sekundärkreislaufs und des Kreislaufs für kerntechnische Ausrüstungen, Kontrolle der RDB-Bodendurchführungen, ... Teilinspektion des Reaktors Nr. 4 (20. Februar – 4. Juni): Austausch der Steuerelement-Führungsrohre, Hydraulische Prüfungen des sekundären Teils der Dampferzeuger und von kerntechnischen Ausrüstungen, ... 9. November 2017 CLI Cattenom

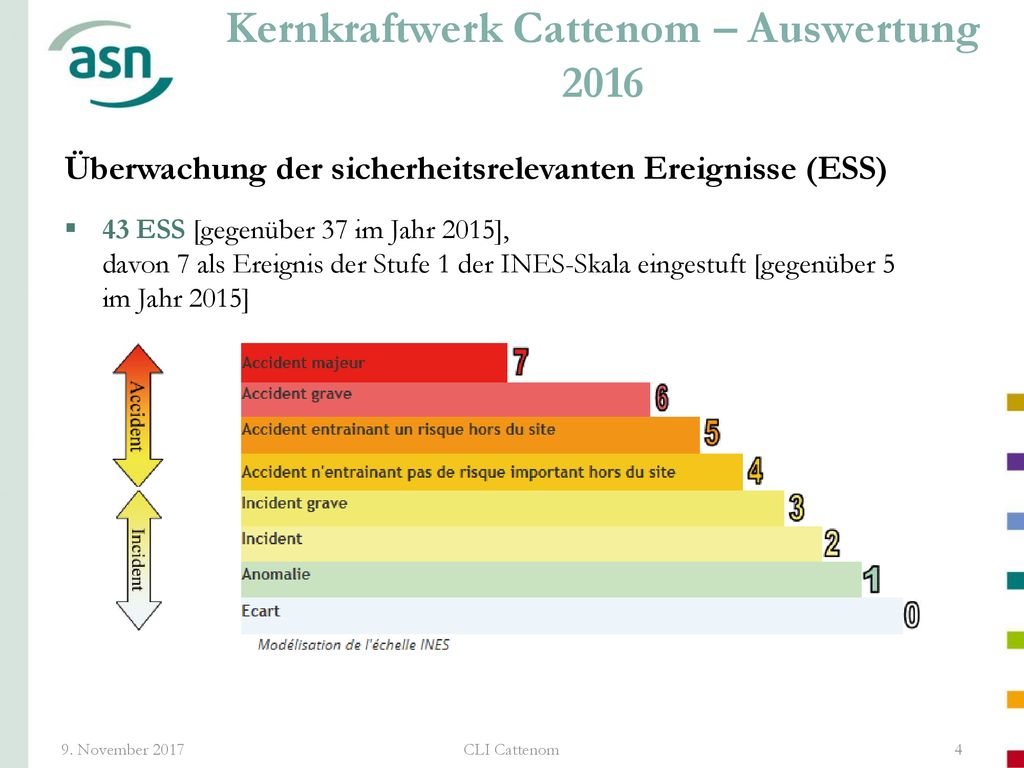

4 Kernkraftwerk Cattenom – Auswertung 2016
Überwachung der sicherheitsrelevanten Ereignisse (ESS) 43 ESS [gegenüber 37 im Jahr 2015], davon 7 als Ereignis der Stufe 1 der INES-Skala eingestuft [gegenüber 5 im Jahr 2015] 9. November 2017 CLI Cattenom

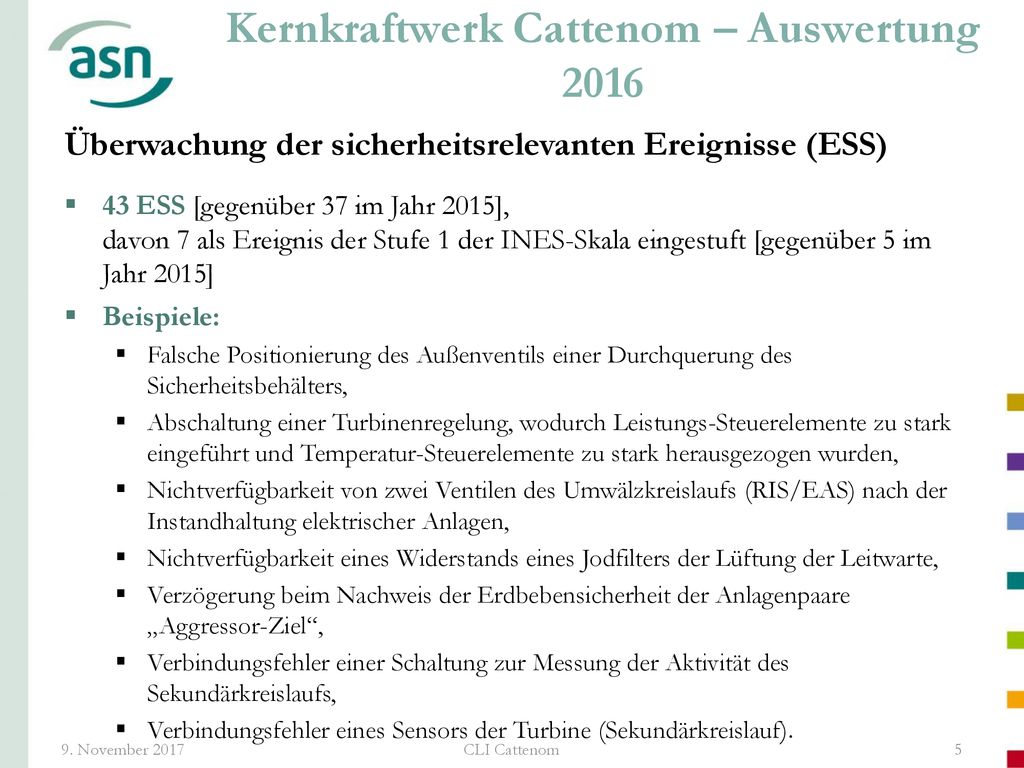

5 Kernkraftwerk Cattenom – Auswertung 2016
Überwachung der sicherheitsrelevanten Ereignisse (ESS) 43 ESS [gegenüber 37 im Jahr 2015], davon 7 als Ereignis der Stufe 1 der INES-Skala eingestuft [gegenüber 5 im Jahr 2015] Beispiele: Falsche Positionierung des Außenventils einer Durchquerung des Sicherheitsbehälters, Abschaltung einer Turbinenregelung, wodurch Leistungs-Steuerelemente zu stark eingeführt und Temperatur-Steuerelemente zu stark herausgezogen wurden, Nichtverfügbarkeit von zwei Ventilen des Umwälzkreislaufs (RIS/EAS) nach der Instandhaltung elektrischer Anlagen, Nichtverfügbarkeit eines Widerstands eines Jodfilters der Lüftung der Leitwarte, Verzögerung beim Nachweis der Erdbebensicherheit der Anlagenpaare „Aggressor-Ziel“, Verbindungsfehler einer Schaltung zur Messung der Aktivität des Sekundärkreislaufs, Verbindungsfehler eines Sensors der Turbine (Sekundärkreislauf). 9. November 2017 CLI Cattenom

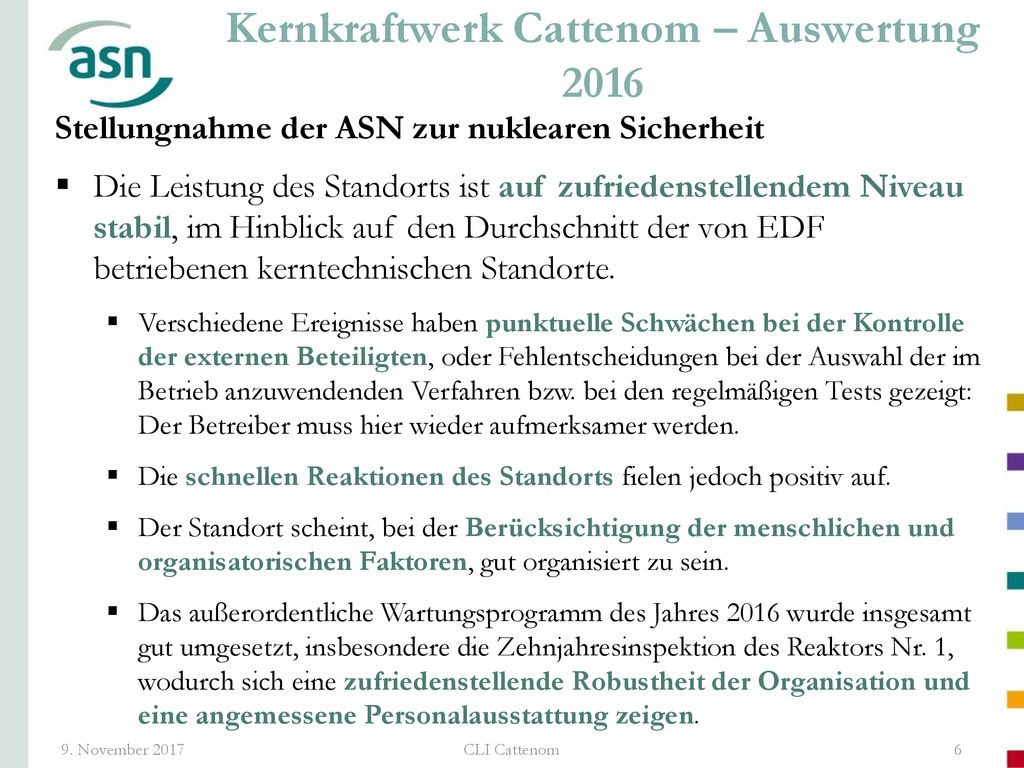

6 Kernkraftwerk Cattenom – Auswertung 2016
Stellungnahme der ASN zur nuklearen Sicherheit Die Leistung des Standorts ist auf zufriedenstellendem Niveau stabil, im Hinblick auf den Durchschnitt der von EDF betriebenen kerntechnischen Standorte. Verschiedene Ereignisse haben punktuelle Schwächen bei der Kontrolle der externen Beteiligten, oder Fehlentscheidungen bei der Auswahl der im Betrieb anzuwendenden Verfahren bzw. bei den regelmäßigen Tests gezeigt: Der Betreiber muss hier wieder aufmerksamer werden. Die schnellen Reaktionen des Standorts fielen jedoch positiv auf. Der Standort scheint, bei der Berücksichtigung der menschlichen und organisatorischen Faktoren, gut organisiert zu sein. Das außerordentliche Wartungsprogramm des Jahres 2016 wurde insgesamt gut umgesetzt, insbesondere die Zehnjahresinspektion des Reaktors Nr. 1, wodurch sich eine zufriedenstellende Robustheit der Organisation und eine angemessene Personalausstattung zeigen. 9. November 2017 CLI Cattenom

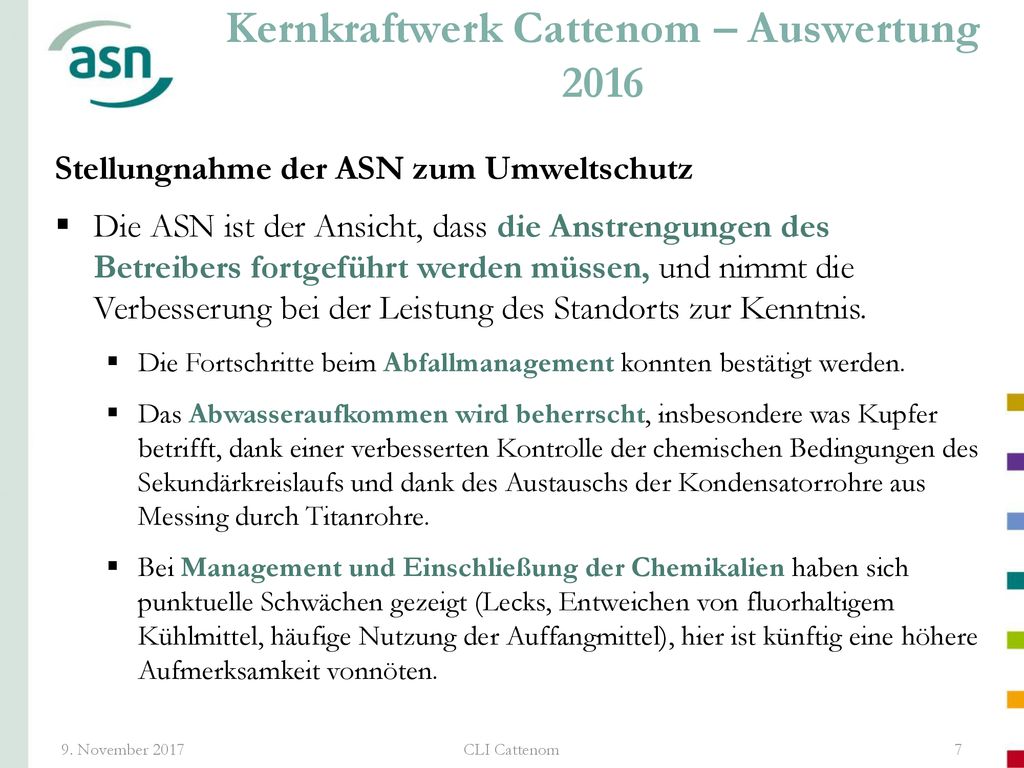

7 Kernkraftwerk Cattenom – Auswertung 2016
Stellungnahme der ASN zum Umweltschutz Die ASN ist der Ansicht, dass die Anstrengungen des Betreibers fortgeführt werden müssen, und nimmt die Verbesserung bei der Leistung des Standorts zur Kenntnis. Die Fortschritte beim Abfallmanagement konnten bestätigt werden. Das Abwasseraufkommen wird beherrscht, insbesondere was Kupfer betrifft, dank einer verbesserten Kontrolle der chemischen Bedingungen des Sekundärkreislaufs und dank des Austauschs der Kondensatorrohre aus Messing durch Titanrohre. Bei Management und Einschließung der Chemikalien haben sich punktuelle Schwächen gezeigt (Lecks, Entweichen von fluorhaltigem Kühlmittel, häufige Nutzung der Auffangmittel), hier ist künftig eine höhere Aufmerksamkeit vonnöten. 9. November 2017 CLI Cattenom

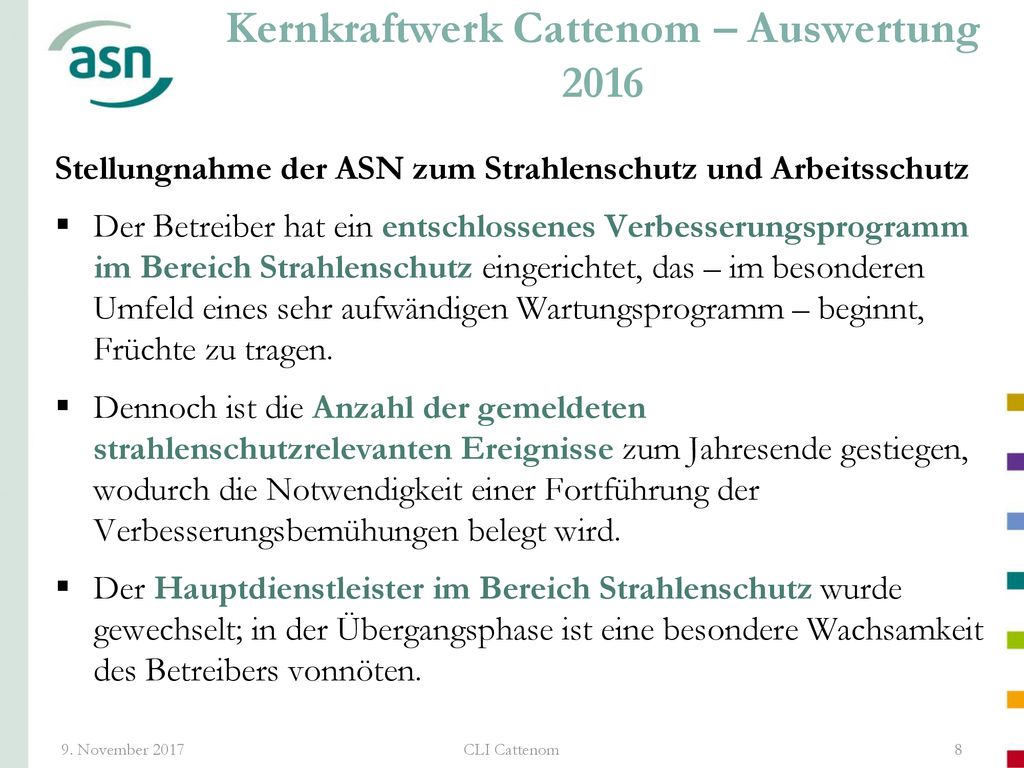

8 Kernkraftwerk Cattenom – Auswertung 2016
Stellungnahme der ASN zum Strahlenschutz und Arbeitsschutz Der Betreiber hat ein entschlossenes Verbesserungsprogramm im Bereich Strahlenschutz eingerichtet, das – im besonderen Umfeld eines sehr aufwändigen Wartungsprogramm – beginnt, Früchte zu tragen. Dennoch ist die Anzahl der gemeldeten strahlenschutzrelevanten Ereignisse zum Jahresende gestiegen, wodurch die Notwendigkeit einer Fortführung der Verbesserungsbemühungen belegt wird. Der Hauptdienstleister im Bereich Strahlenschutz wurde gewechselt; in der Übergangsphase ist eine besondere Wachsamkeit des Betreibers vonnöten. 9. November 2017 CLI Cattenom

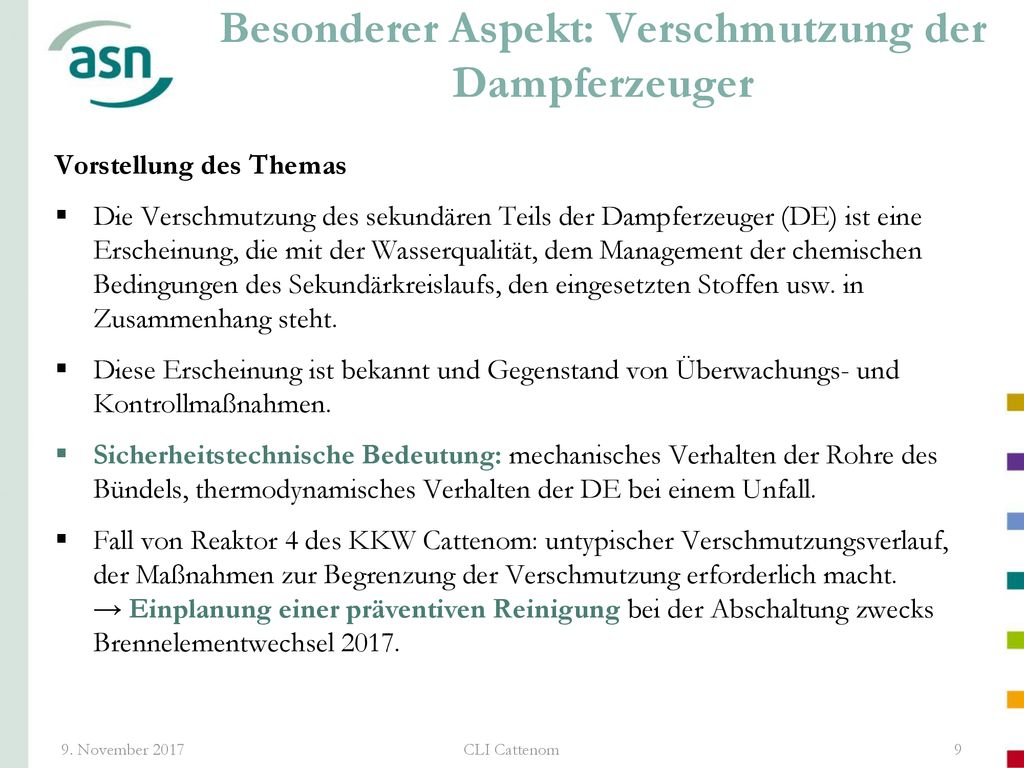

9 Besonderer Aspekt: Verschmutzung der Dampferzeuger
Vorstellung des Themas Die Verschmutzung des sekundären Teils der Dampferzeuger (DE) ist eine Erscheinung, die mit der Wasserqualität, dem Management der chemischen Bedingungen des Sekundärkreislaufs, den eingesetzten Stoffen usw. in Zusammenhang steht. Diese Erscheinung ist bekannt und Gegenstand von Überwachungs- und Kontrollmaßnahmen. Sicherheitstechnische Bedeutung: mechanisches Verhalten der Rohre des Bündels, thermodynamisches Verhalten der DE bei einem Unfall. Fall von Reaktor 4 des KKW Cattenom: untypischer Verschmutzungsverlauf, der Maßnahmen zur Begrenzung der Verschmutzung erforderlich macht. → Einplanung einer präventiven Reinigung bei der Abschaltung zwecks Brennelementwechsel 2017. 9. November 2017 CLI Cattenom

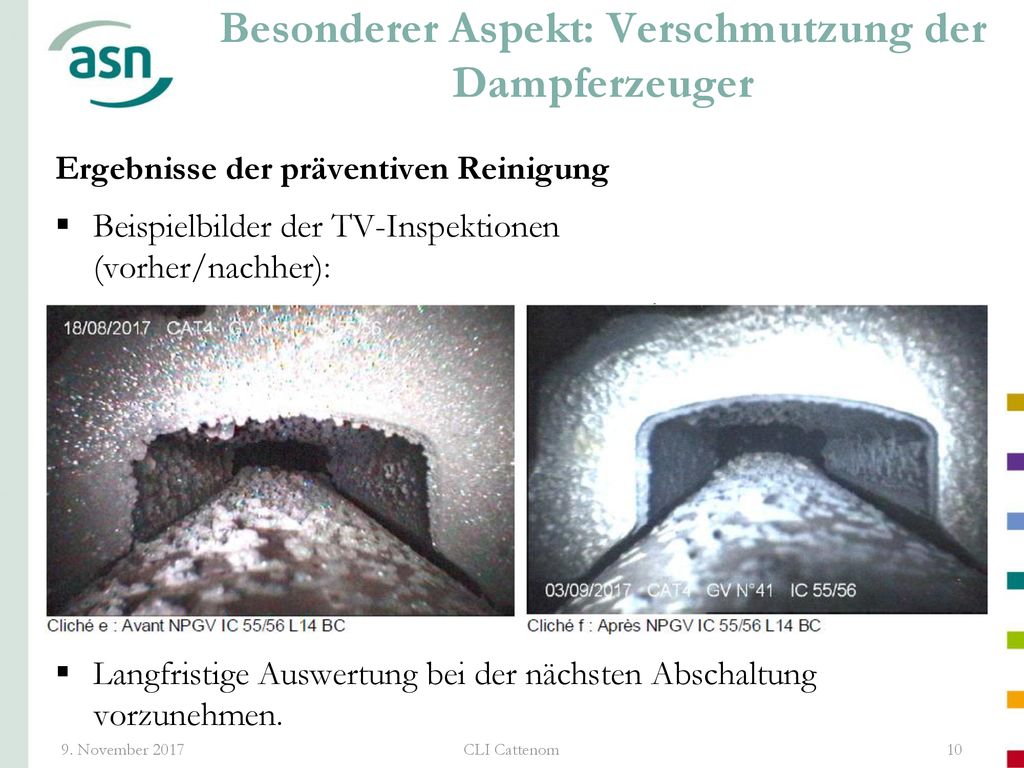

10 Besonderer Aspekt: Verschmutzung der Dampferzeuger
Ergebnisse der präventiven Reinigung Beispielbilder der TV-Inspektionen (vorher/nachher): Langfristige Auswertung bei der nächsten Abschaltung vorzunehmen. 9. November 2017 CLI Cattenom

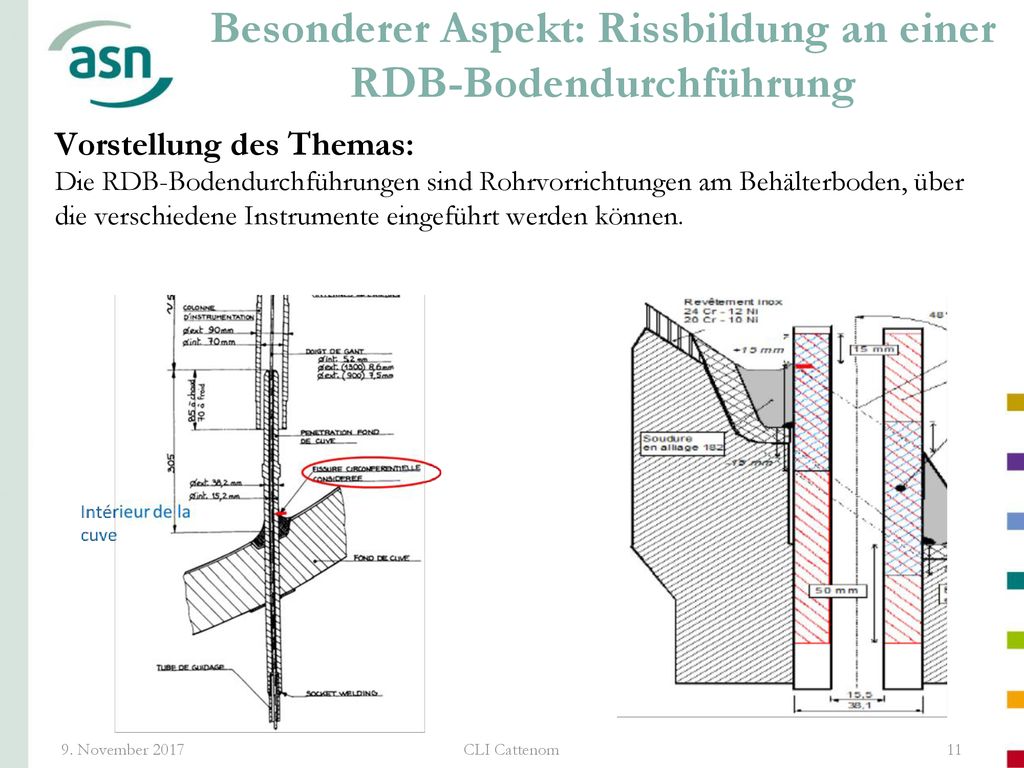

11 Besonderer Aspekt: Rissbildung an einer RDB-Bodendurchführung
Vorstellung des Themas: Die RDB-Bodendurchführungen sind Rohrvorrichtungen am Behälterboden, über die verschiedene Instrumente eingeführt werden können. 9. November 2017 CLI Cattenom

12 Besonderer Aspekt: Rissbildung an einer RDB-Bodendurchführung
Fall einer rissigen RDB-Bodendurchführung am Reaktor 3 von Cattenom: Das Problem der Korrosion unter Beanspruchung der Stähle „Inconel 600“ ist eine bekannte Erscheinung und Gegenstand von Überwachung-und Kontrollmaßnahmen. Im Rahmen dieser Kontrollen wurde ein Umfangsriss an der Außenhaut einer RDB- Bodendurchführung, an der Innenseite des Behälters, am Ansatz der Schweißnaht festgestellt. Der Fehler ist nicht der Behälterwand, sondern dem Rohr zuzuordnen: kein Leckrisiko, da der Druck an der Außenseite und Innenseite des Rohrs gleich ist, dieses befindet sich vollständig im unter Druck stehenden Teil des Kreislaufs. Eine Berechnung der Ausbreitungsdynamik und eine Sicherheitsanalyse bei Bruch wurden durchgeführt und gestatten die Wiederinbetriebnahme für einen Zyklus. Kontrolle bei der nächsten Abschaltung. Reparatur innerhalb von einem bis zwei Zyklen. 9. November 2017 CLI Cattenom

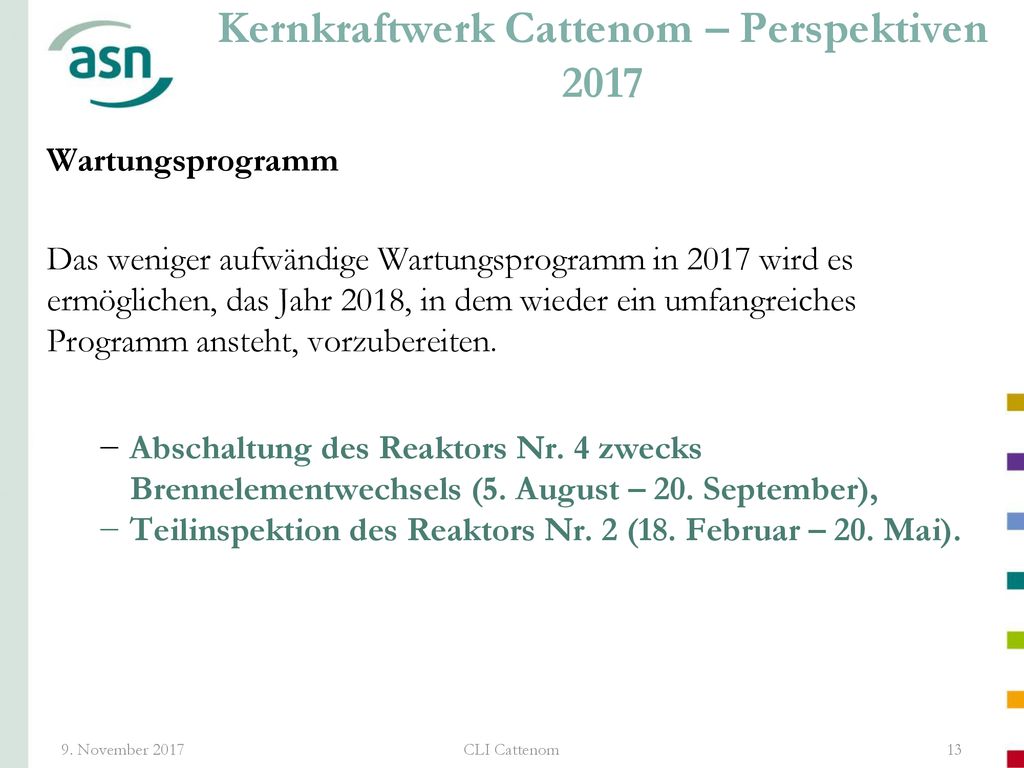

13 Kernkraftwerk Cattenom – Perspektiven 2017
Wartungsprogramm Das weniger aufwändige Wartungsprogramm in 2017 wird es ermöglichen, das Jahr 2018, in dem wieder ein umfangreiches Programm ansteht, vorzubereiten. Abschaltung des Reaktors Nr. 4 zwecks Brennelementwechsels (5. August – 20. September), Teilinspektion des Reaktors Nr. 2 (18. Februar – 20. Mai). 9. November 2017 CLI Cattenom

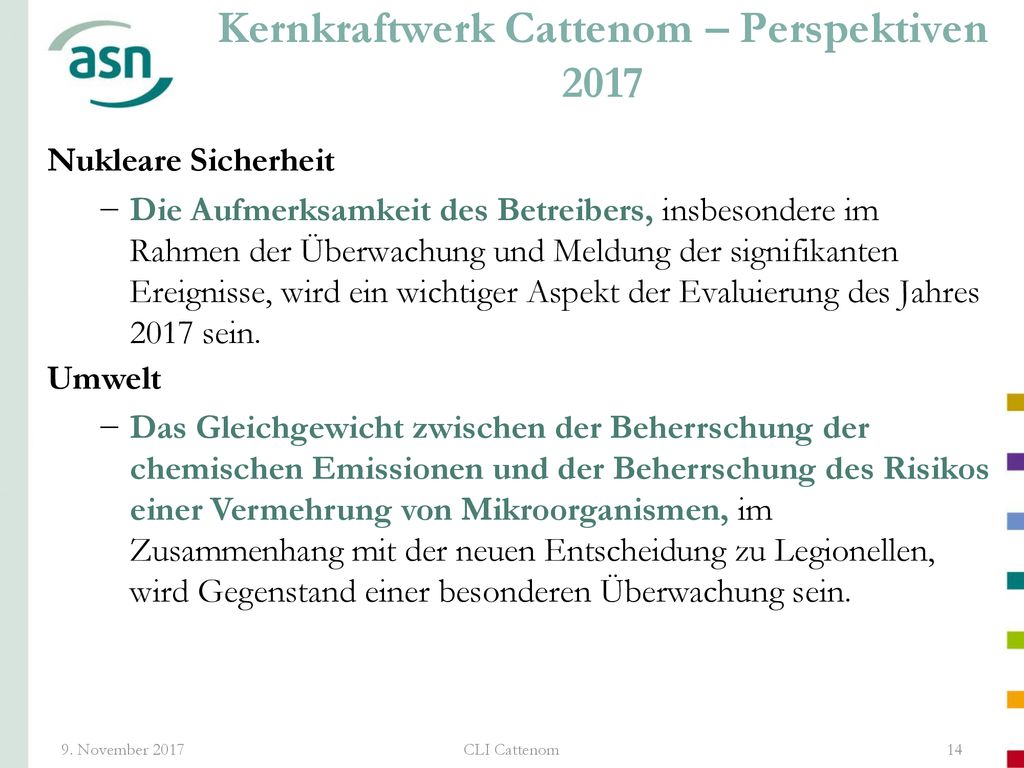

14 Kernkraftwerk Cattenom – Perspektiven 2017
Nukleare Sicherheit Die Aufmerksamkeit des Betreibers, insbesondere im Rahmen der Überwachung und Meldung der signifikanten Ereignisse, wird ein wichtiger Aspekt der Evaluierung des Jahres 2017 sein. Umwelt Das Gleichgewicht zwischen der Beherrschung der chemischen Emissionen und der Beherrschung des Risikos einer Vermehrung von Mikroorganismen, im Zusammenhang mit der neuen Entscheidung zu Legionellen, wird Gegenstand einer besonderen Überwachung sein. 9. November 2017 CLI Cattenom

15 Vielen Dank für Ihre Aufmerksamkeit
