1 Elektrizitätslehre Lösungen

2 8 Abhängigkeit des elektrischen Widerstandes eines metallischen Leiters

3 8 Abhängigkeit des elektrischen Widerstandes eines metallischen Leiters

4 8 Abhängigkeit des elektrischen Widerstandes eines metallischen Leiters
Der elektrische Widerstand hängt ab von:

5 8 Abhängigkeit des elektrischen Widerstandes eines metallischen Leiters
Der elektrische Widerstand hängt ab von:  der Länge des Drahtes

6 8 Abhängigkeit des elektrischen Widerstandes eines metallischen Leiters
Der elektrische Widerstand hängt ab von:  der Länge des Drahtes  dem Querschnitt des Drahtes

7 8 Abhängigkeit des elektrischen Widerstandes eines metallischen Leiters
Der elektrische Widerstand hängt ab von:  der Länge des Drahtes  dem Querschnitt des Drahtes  dem Material des Drahtes

8 8 Abhängigkeit des elektrischen Widerstandes eines metallischen Leiters
Der elektrische Widerstand hängt ab von:  der Länge des Drahtes  dem Querschnitt des Drahtes  dem Material des Drahtes  der Temperatur des Drahtes

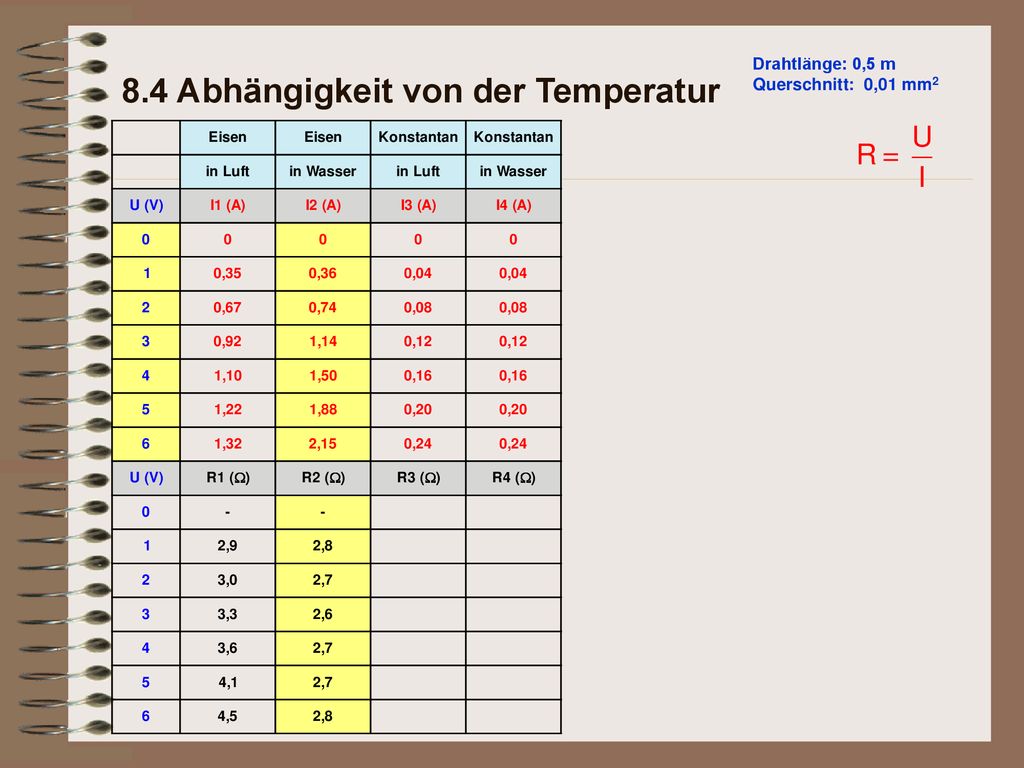

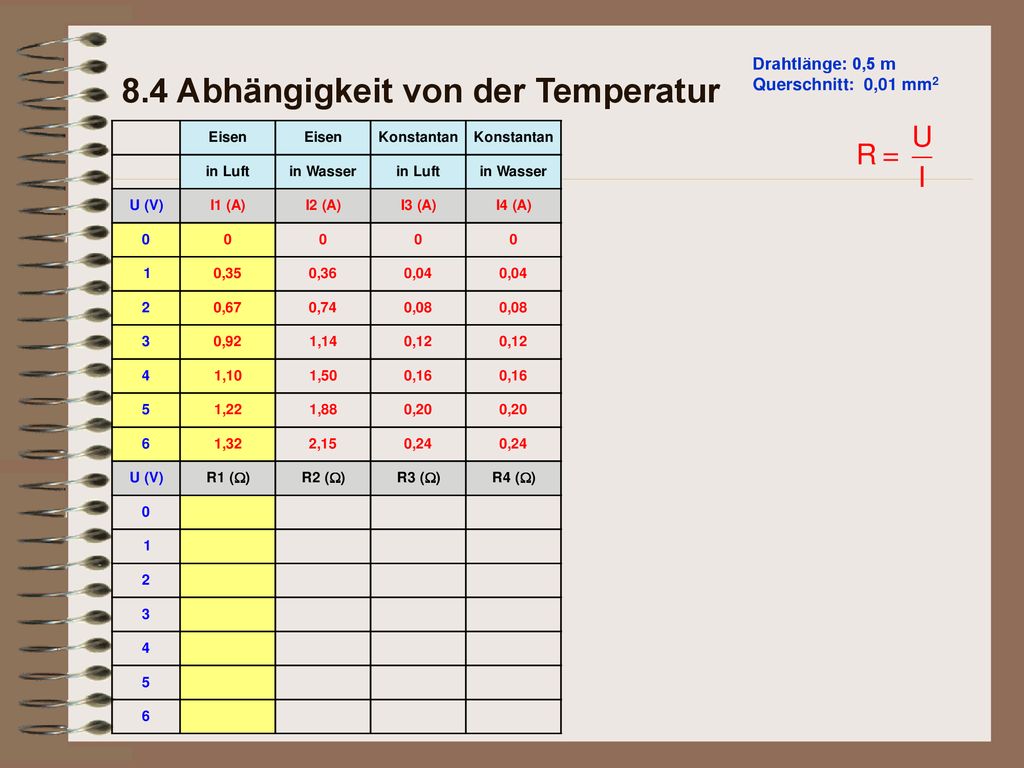

9 8.4 Abhängigkeit von der Temperatur

10 8.4 Abhängigkeit von der Temperatur

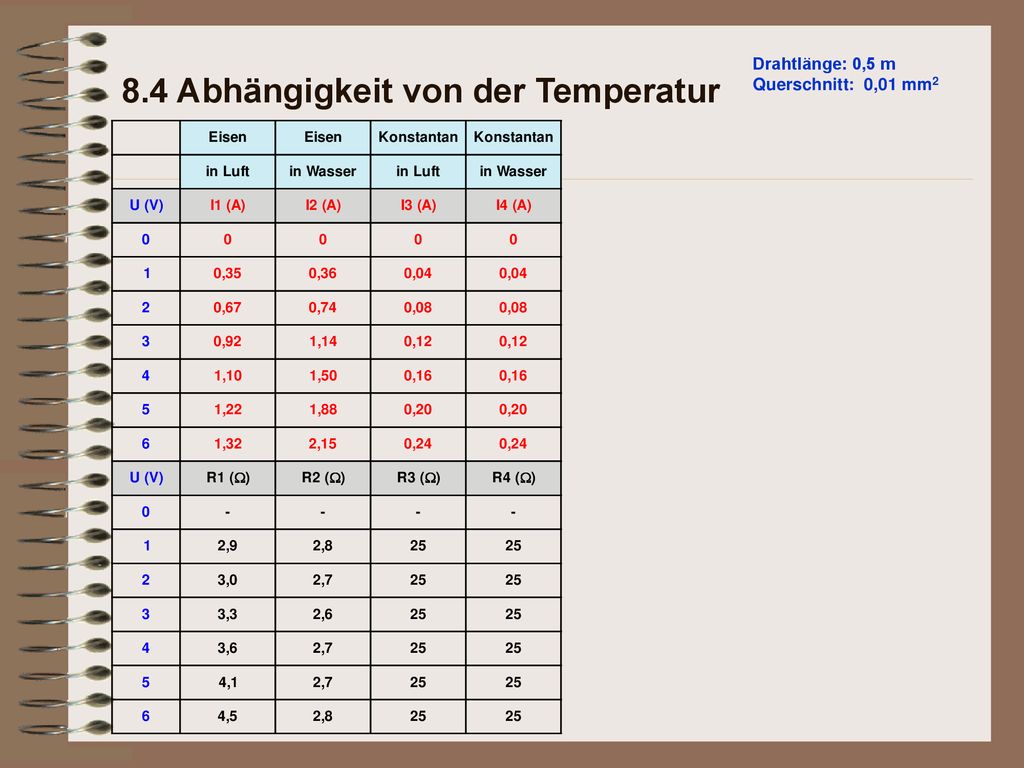

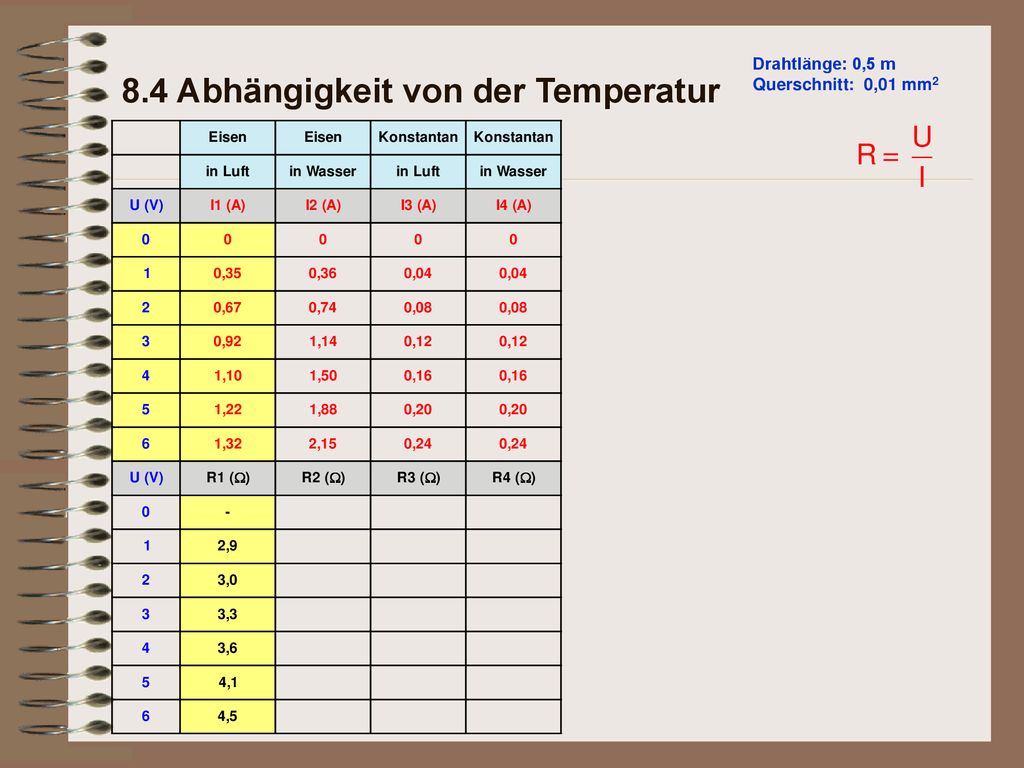

Drahtlänge: 0,5 m Querschnitt: 0,01 mm2 8.4 Abhängigkeit von der Temperatur

11 8.4 Abhängigkeit von der Temperatur
Drahtlänge: 0,5 m Querschnitt: 0,01 mm2 8.4 Abhängigkeit von der Temperatur

12 8.4 Abhängigkeit von der Temperatur
Drahtlänge: 0,5 m Querschnitt: 0,01 mm2 8.4 Abhängigkeit von der Temperatur

13 8.4 Abhängigkeit von der Temperatur
Drahtlänge: 0,5 m Querschnitt: 0,01 mm2 8.4 Abhängigkeit von der Temperatur

14 8.4 Abhängigkeit von der Temperatur
Drahtlänge: 0,5 m Querschnitt: 0,01 mm2 8.4 Abhängigkeit von der Temperatur

15 8.4 Abhängigkeit von der Temperatur
Drahtlänge: 0,5 m Querschnitt: 0,01 mm2 8.4 Abhängigkeit von der Temperatur

16 8.4 Abhängigkeit von der Temperatur
Drahtlänge: 0,5 m Querschnitt: 0,01 mm2 8.4 Abhängigkeit von der Temperatur

17 8.4 Abhängigkeit von der Temperatur
Drahtlänge: 0,5 m Querschnitt: 0,01 mm2 8.4 Abhängigkeit von der Temperatur

18 8.4 Abhängigkeit von der Temperatur
Drahtlänge: 0,5 m Querschnitt: 0,01 mm2 8.4 Abhängigkeit von der Temperatur

19 8.4 Abhängigkeit von der Temperatur
Drahtlänge: 0,5 m Querschnitt: 0,01 mm2 8.4 Abhängigkeit von der Temperatur

20 8.4 Abhängigkeit von der Temperatur
Drahtlänge: 0,5 m Querschnitt: 0,01 mm2 8.4 Abhängigkeit von der Temperatur

21 8.4 Abhängigkeit von der Temperatur
Drahtlänge: 0,5 m Querschnitt: 0,01 mm2 8.4 Abhängigkeit von der Temperatur Merksatz:

22 8.4 Abhängigkeit von der Temperatur

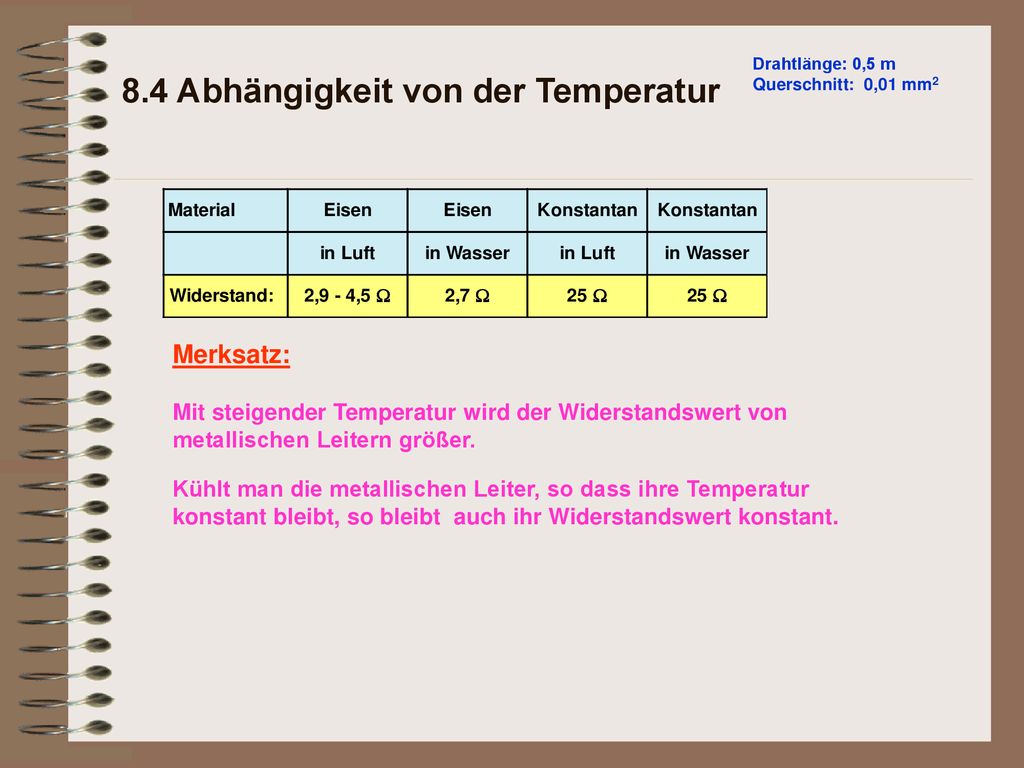

Drahtlänge: 0,5 m Querschnitt: 0,01 mm2 8.4 Abhängigkeit von der Temperatur Merksatz: Mit steigender Temperatur wird der Widerstandswert von metallischen Leitern größer.

23 8.4 Abhängigkeit von der Temperatur
Drahtlänge: 0,5 m Querschnitt: 0,01 mm2 8.4 Abhängigkeit von der Temperatur Merksatz: Mit steigender Temperatur wird der Widerstandswert von metallischen Leitern größer. Kühlt man die metallischen Leiter, so dass ihre Temperatur konstant bleibt, so bleibt auch ihr Widerstandswert konstant.

24 8.4 Abhängigkeit von der Temperatur
Drahtlänge: 0,5 m Querschnitt: 0,01 mm2 8.4 Abhängigkeit von der Temperatur Merksatz: Mit steigender Temperatur wird der Widerstandswert von metallischen Leitern größer. Kühlt man die metallischen Leiter, so dass ihre Temperatur konstant bleibt, so bleibt auch ihr Widerstandswert konstant. Bei Konstantan und Kohleschichtwiderständen benötigt man keine Kühlung!!!

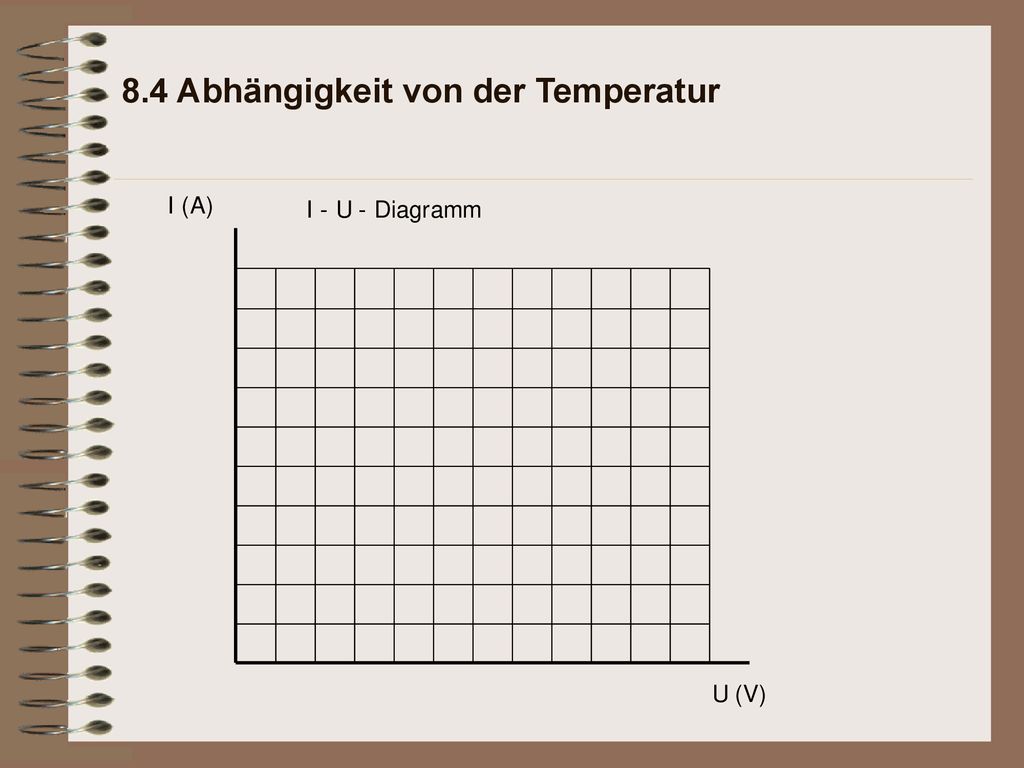

25 8.4 Abhängigkeit von der Temperatur

26 8.4 Abhängigkeit von der Temperatur

27 8.4 Abhängigkeit von der Temperatur
Messwerte für Eisen in Luft eintragen!

28 8.4 Abhängigkeit von der Temperatur
Messwerte für Eisen in Luft eintragen!

29 8.4 Abhängigkeit von der Temperatur
Messwerte verbinden!

30 8.4 Abhängigkeit von der Temperatur
Messwerte verbinden!

31 8.4 Abhängigkeit von der Temperatur

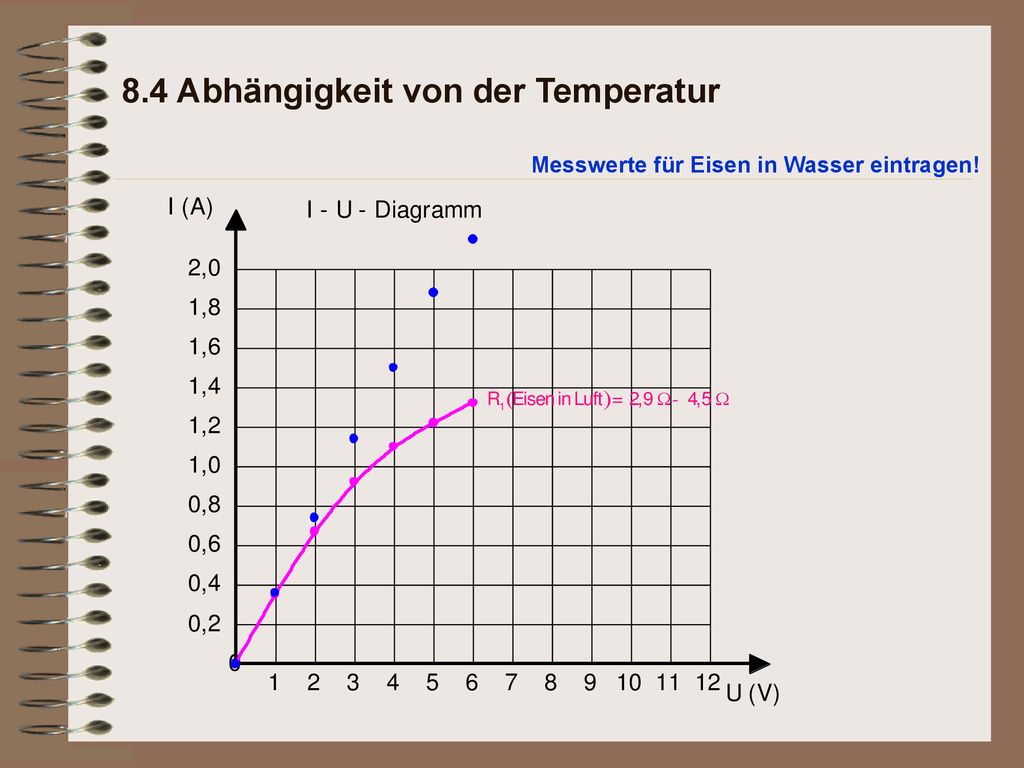

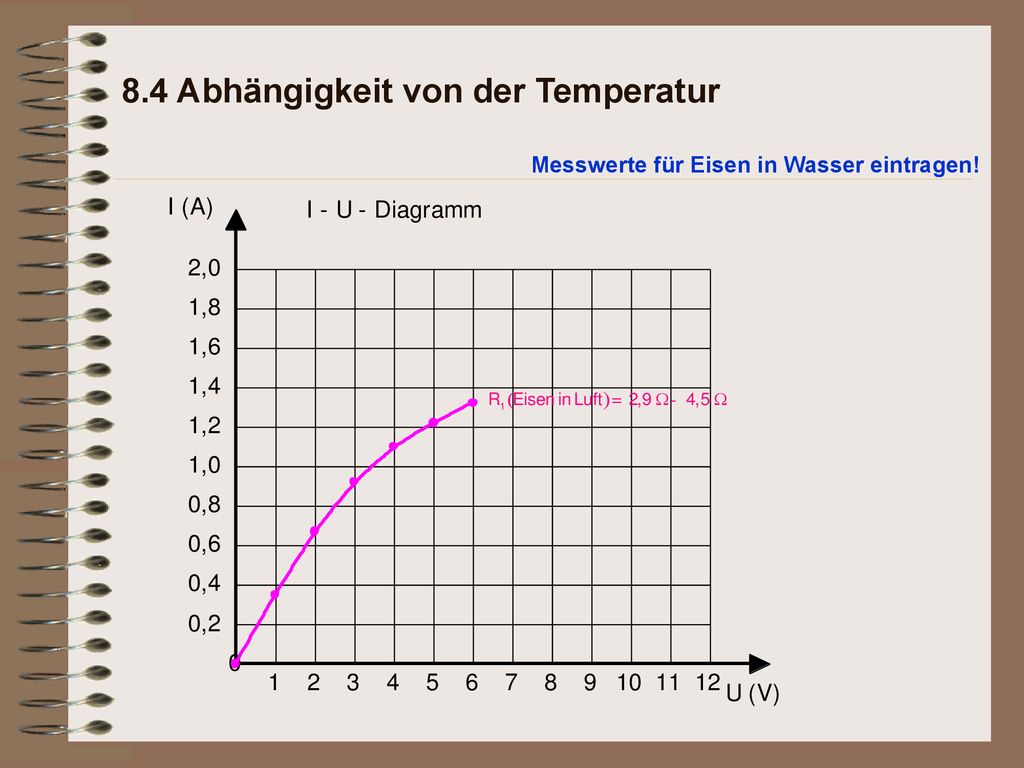

Messwerte für Eisen in Wasser eintragen!

32 8.4 Abhängigkeit von der Temperatur
Messwerte für Eisen in Wasser eintragen!

33 8.4 Abhängigkeit von der Temperatur

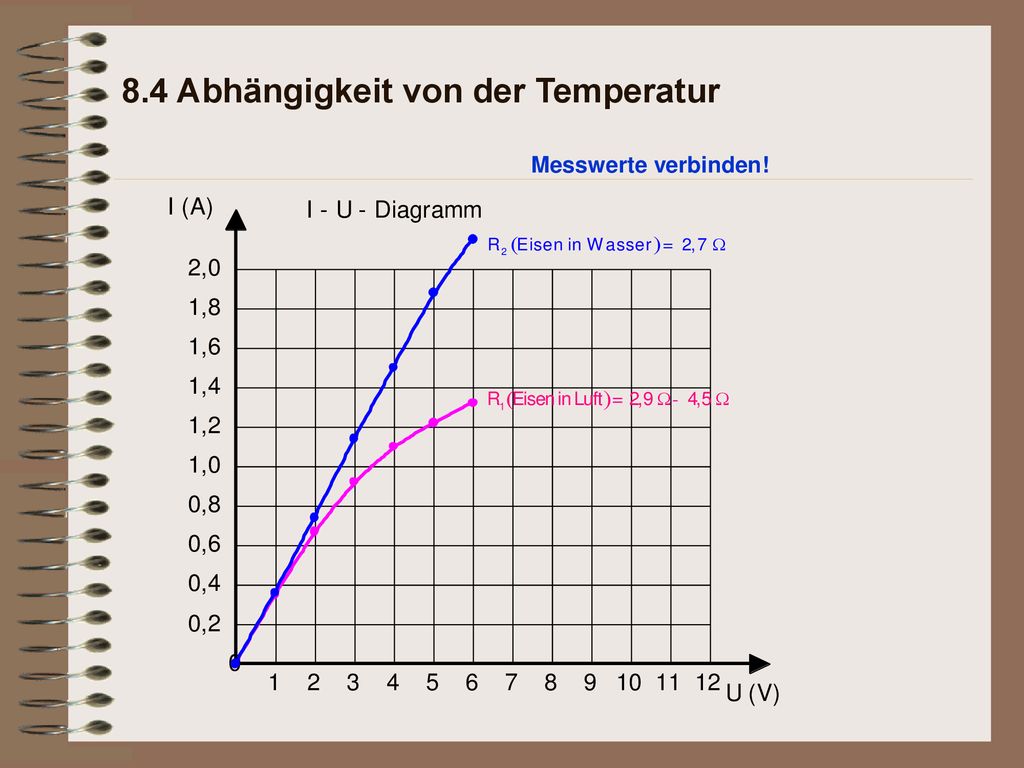

Messwerte verbinden!

34 8.4 Abhängigkeit von der Temperatur
Messwerte verbinden!

35 8.4 Abhängigkeit von der Temperatur
Messwerte für Konstantan eintragen!

36 8.4 Abhängigkeit von der Temperatur
Messwerte für Konstantan eintragen!

37 8.4 Abhängigkeit von der Temperatur
Messwerte verbinden!

38 8.4 Abhängigkeit von der Temperatur
Messwerte verbinden!
