1 Topologische Regeln Proseminar Geoinformation II WS 03/ 04
Christina Garvert `03 Christina Garvert

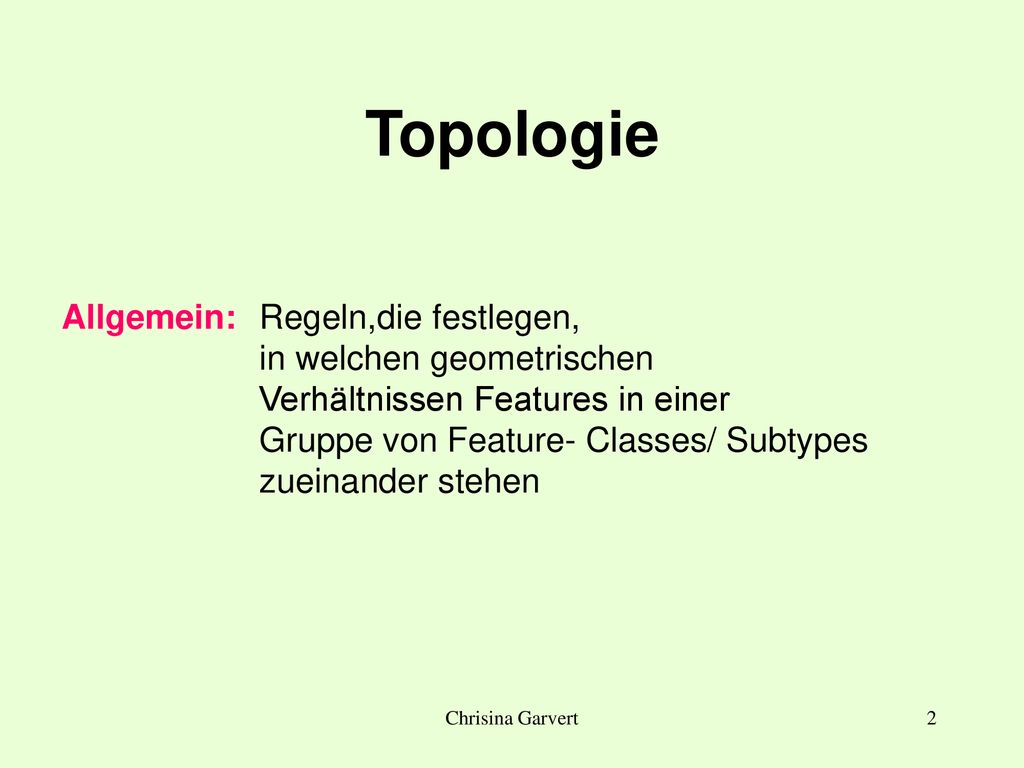

2 Topologie Regeln,die festlegen, in welchen geometrischen
Verhältnissen Features in einer Gruppe von Feature- Classes/ Subtypes zueinander stehen Allgemein: Chrisina Garvert

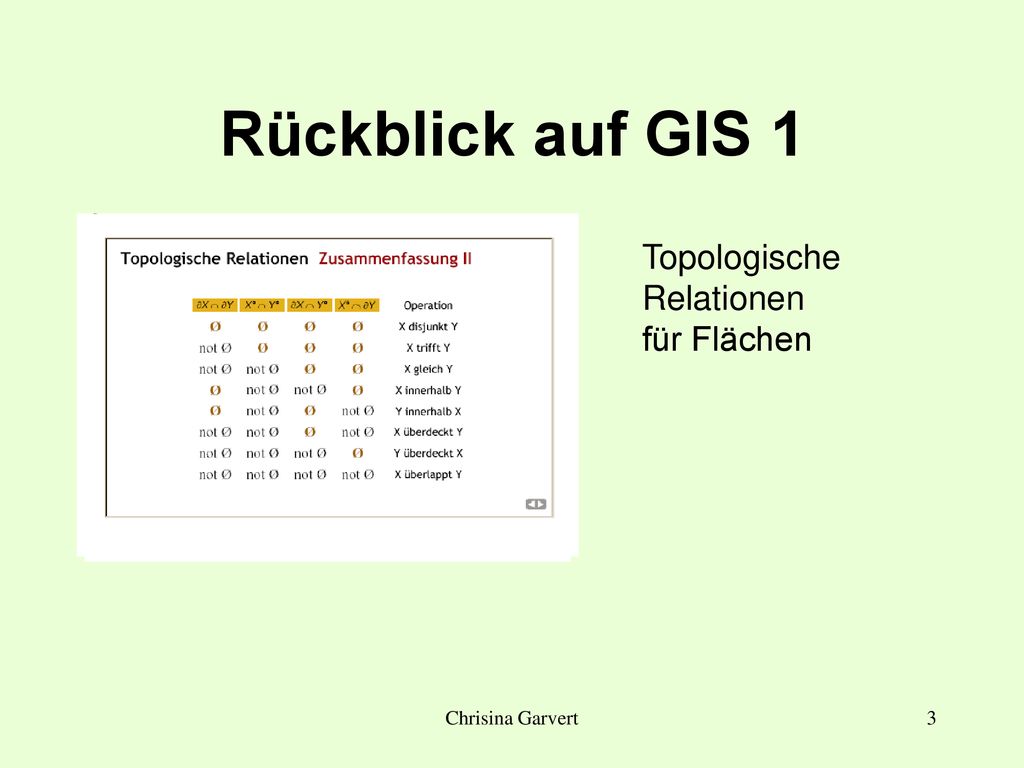

3 Rückblick auf GIS 1 Topologische Relationen für Flächen
Chrisina Garvert

4 Relationen in ArcGis Unterscheide: - Beziehungen zwischen
Features einer Feature- Class - Beziehungen zwischen Features unterschiedlicher Feature- Classes Es gibt: - Flächenregeln - Punktregeln - Linienregeln Chrisina Garvert

5 Darstellung der Regeln
gelungenes Beispiel Relation innerhalb/außerhalb einer Klasse Fehlerfall Bsp. aus Realwelt Chrisina Garvert

6 Darstellung in ArcMap Beteiligte Feature- Classes Name der Regel
Beschreibung der Regel Chrisina Garvert

7 Beispiel 1 Gebäude ‚Wird überdeckt durch eine Fläche von‘ Flurstücken
‚Must be covered by‘ `Jede Fläche eines Features- Class/Subtype muss von genau Einer Fläche der zweiten Feature- Class/Subtype vollständig überdeckt sein` Chrisina Garvert

8 Problem: Reihenhäuser
Beispiel 1 Vorgabe: jedes Gebäude muss auf einem Flurstück stehen Problem: Reihenhäuser (Achtung: Reihenfolge der Features bei der Eingabe der Regel beachten) Chrisina Garvert

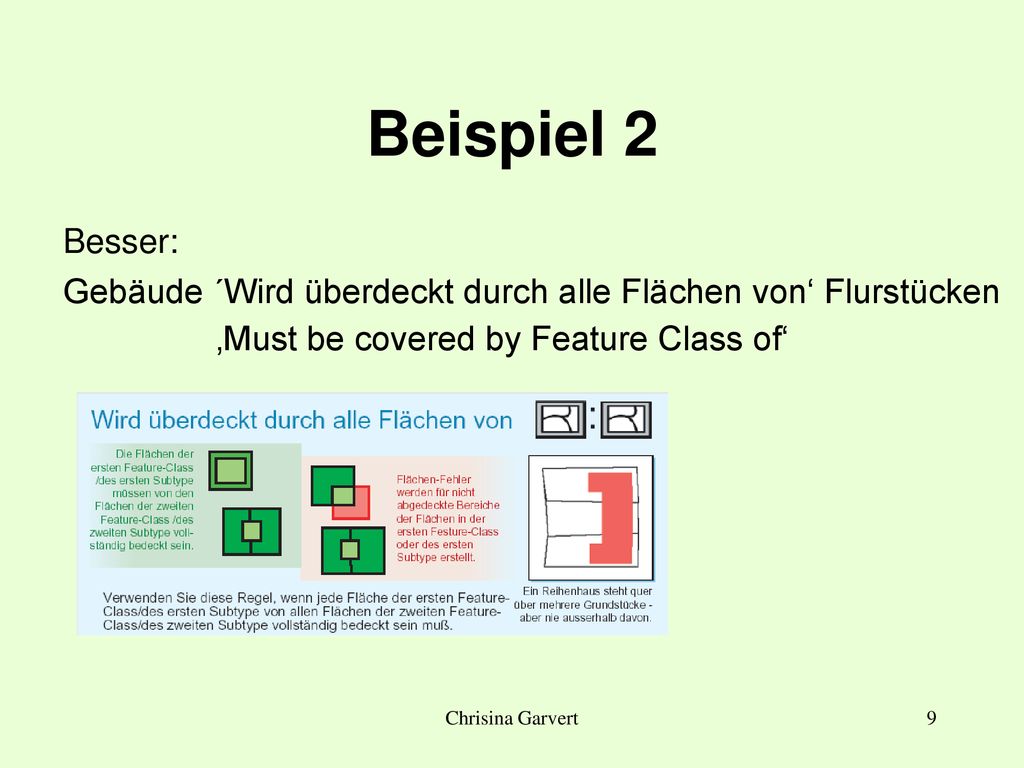

9 ‚Must be covered by Feature Class of‘
Beispiel 2 Besser: Gebäude ´Wird überdeckt durch alle Flächen von‘ Flurstücken ‚Must be covered by Feature Class of‘ Chrisina Garvert

10 Reihenhaus wird nicht mehr als Fehler angegeben!
Beispiel 2 Reihenhaus wird nicht mehr als Fehler angegeben! Chrisina Garvert

11 Coverage vs. Geodatabase
Topologie in ArcGis: in einem Coverage- Modell (herkömmlich) - in einem Geodatabase- Modell (verbessertes Modell) Chrisina Garvert

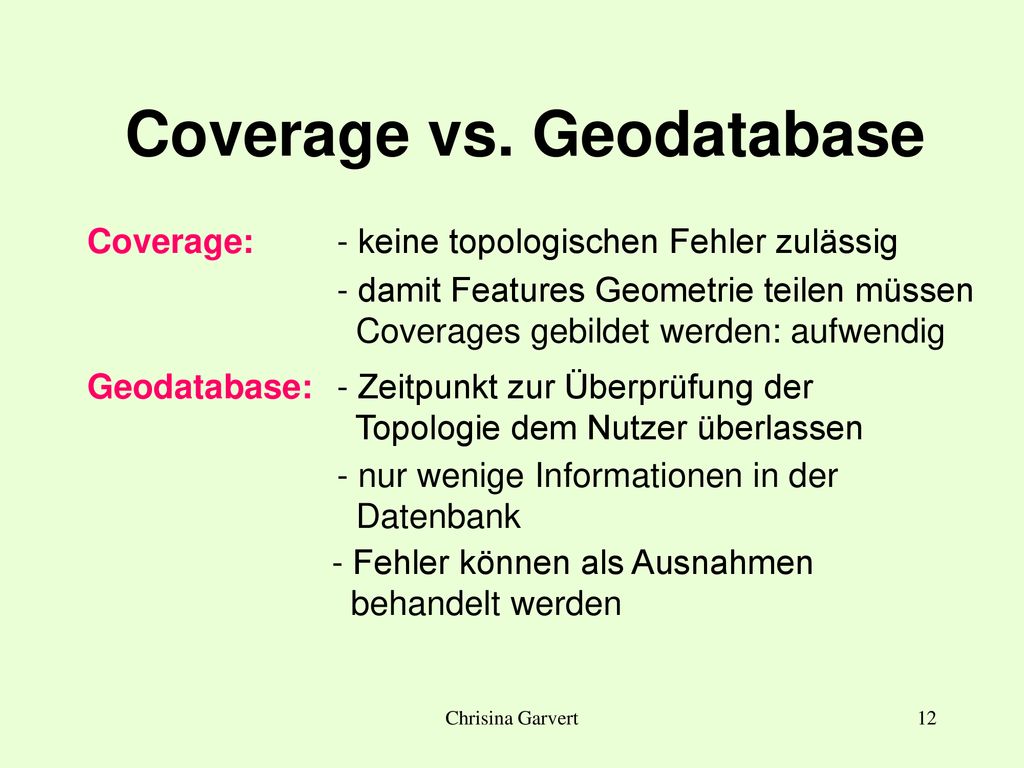

12 Coverage vs. Geodatabase
- keine topologischen Fehler zulässig damit Features Geometrie teilen müssen Coverages gebildet werden: aufwendig Geodatabase: - Zeitpunkt zur Überprüfung der Topologie dem Nutzer überlassen nur wenige Informationen in der Datenbank Fehler können als Ausnahmen behandelt werden Chrisina Garvert

13 Erzeugen einer Topologie
Muss erst in ArcCatalog erzeugt werden... Denkt daran: neues Topologie- Modell nur bei einer Geodatabase möglich Chrisina Garvert

14 Erzeugen einer Topologie
In ArcCatalog Rechtsklick auf Dataset `New` `Topology` Chrisina Garvert

15 Erzeugen einer Topologie
Dieser ‚Wizard‘ erscheint Weiter Chrisina Garvert

16 Erzeugen einer Topologie
Name der Topologie ‚Cluster- Tolerance‘ Angeben... Chrisina Garvert

17 Chrisina Garvert

18 Erzeugen einer Topologie
‚Rank‘ Bestimmen Weiter Chrisina Garvert

19 Erzeugen einer Topologie
‚Rank‘ Bestimmen Weiter Chrisina Garvert

20 Chrisina Garvert

21 Erzeugen einer Topologie
‚Add rule‘ anwählen ‚Feature- Classes‘ anwählen Regeln aussuchen OK Chrisina Garvert

22 Erzeugen einer Topologie
Zusammenfassung erscheint `Fertig Stellen` ArcCatalog erstellt die Topologie Chrisina Garvert

23 Bearbeitung der Neuen Topologie
‚ArcCatalog‘ fragt, ob die neue Topologie überprüft (`Validate`)werden soll `Validate` Um Fehler beseitigen zu können, muss man die Topologie nach ArcMap transferieren Chrisina Garvert

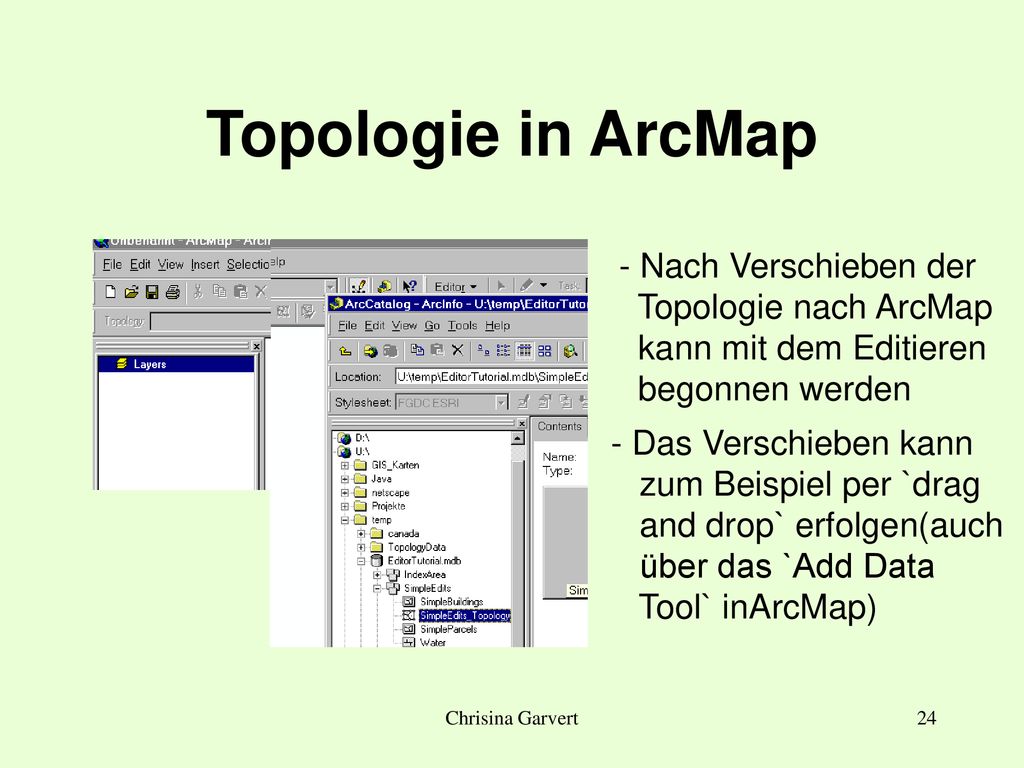

24 Topologie in ArcMap - Nach Verschieben der Topologie nach ArcMap
kann mit dem Editieren begonnen werden Das Verschieben kann zum Beispiel per `drag and drop` erfolgen(auch über das `Add Data Tool` inArcMap) Chrisina Garvert

25 Verschieben nach ArcMap
versucht man, nur die Topologie zu transferieren, fragt ArcCatalog, ob man die an der Regel beteiligten Features auch verschieben möchte Man sollte den Vorschlag annehmen, oder direkt das ganze Dataset verschieben Chrisina Garvert

26 Layer in ArcMap In dem erstellten ‚Topology- Layer‘ darstellbar:
- Fehler - ‚Dirty Areas‘ - Ausnahmen Chrisina Garvert

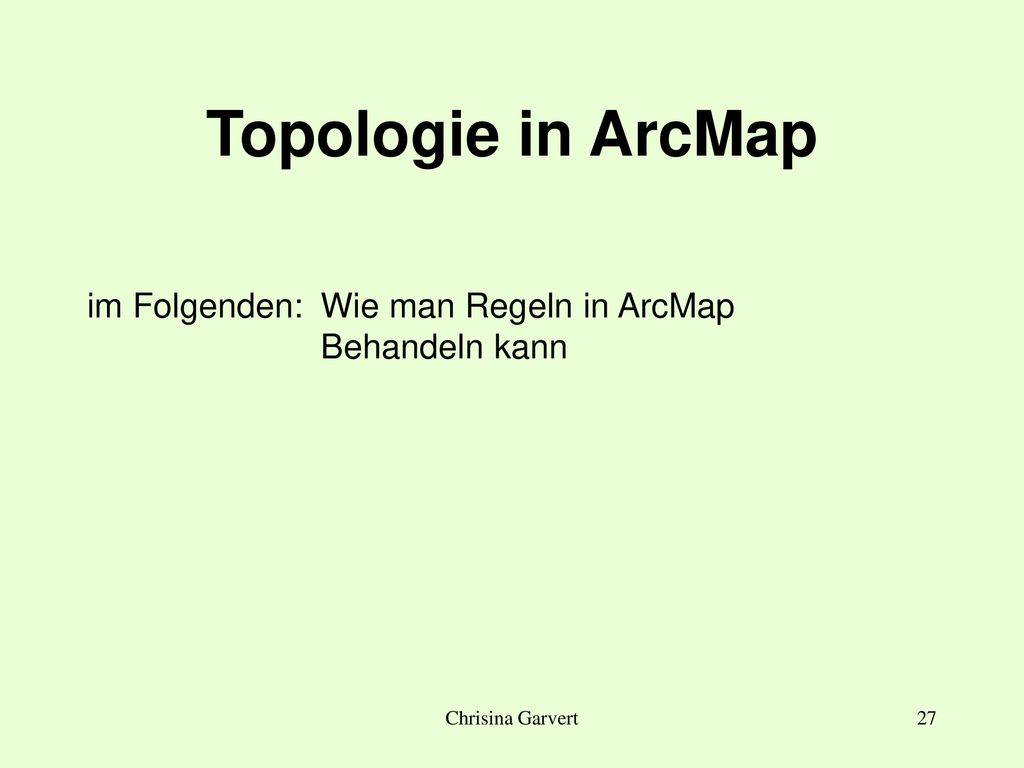

27 Topologie in ArcMap im Folgenden: Wie man Regeln in ArcMap
Behandeln kann Chrisina Garvert

28 (siehe Vortrag ‚Ändern von Features‘)

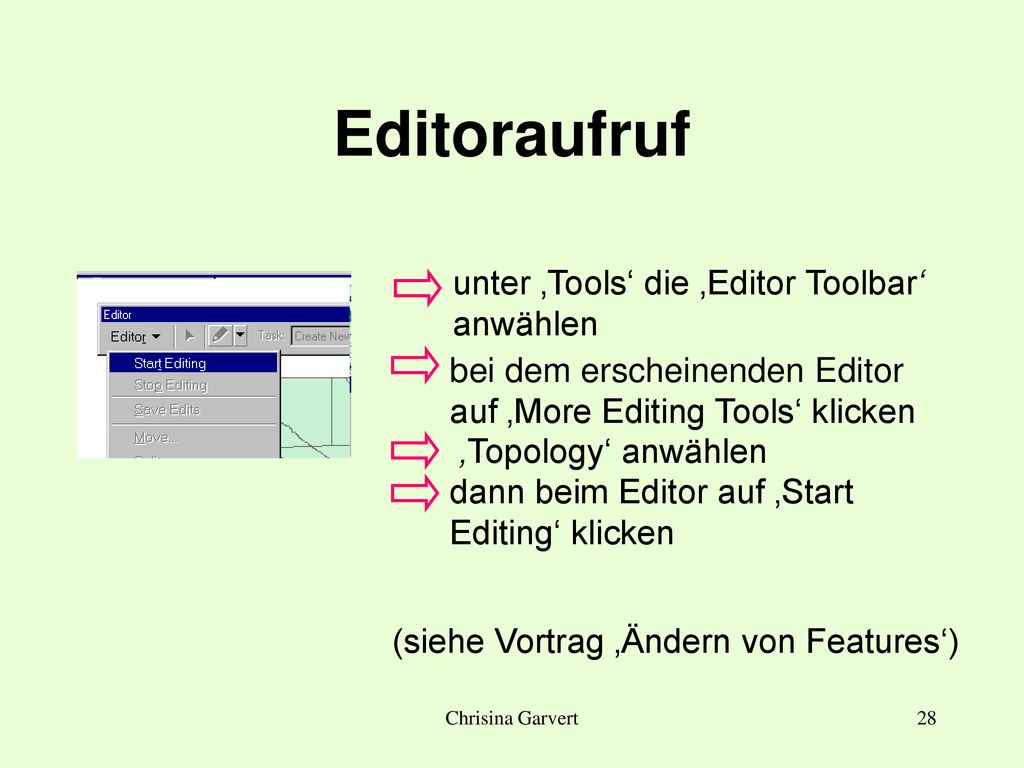

Editoraufruf unter ‚Tools‘ die ‚Editor Toolbar‘ anwählen bei dem erscheinenden Editor auf ‚More Editing Tools‘ klicken ‚Topology‘ anwählen dann beim Editor auf ‚Start Editing‘ klicken (siehe Vortrag ‚Ändern von Features‘) Chrisina Garvert

29 Topology Editor Name der Topologie ‚Map Topology‘ ‚Topology Edit Tool‘
‚Validate‘ in bestimmtem Bereich hallo ‚Validate‘ in sichtbarem Bereich ‚Validate‘ in gesamtem Bereich ‚Fix Topology Edit Tool‘ ‚Error Inspector‘ Chrisina Garvert Christina Garvert

30 Elemente des Editors: Validate
Zur Erinnerung: Besonderheiten beim Editor: Die Wahl über den Umfang der Überprüfung - Gesamter Bereich - Sichtbarer Bereich - Mit Maus aufgezogener Bereich Vorteil: Zeitersparnis Chrisina Garvert

31 Elemente des Editors: Fix Topology Tool
- Nach Anklicken des Tools klickt man auf den angezeigten Fehler Per Rechtsklick erscheint das folgende Menü… Chrisina Garvert

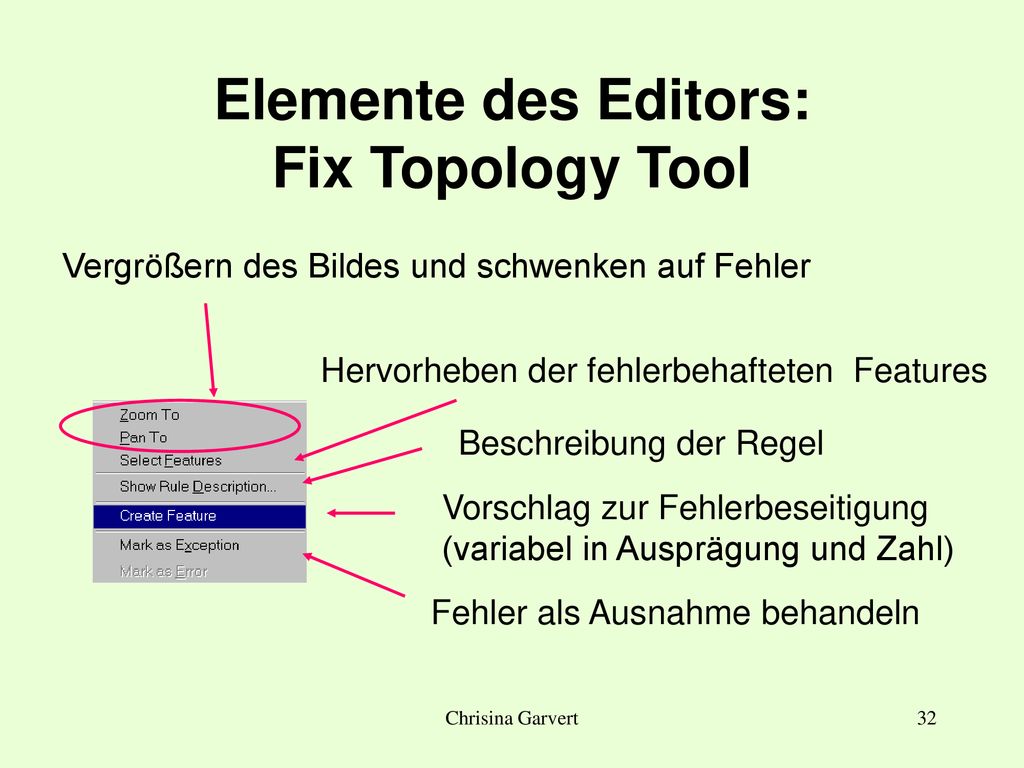

32 Elemente des Editors: Fix Topology Tool
Vergrößern des Bildes und schwenken auf Fehler Hervorheben der fehlerbehafteten Features Beschreibung der Regel Vorschlag zur Fehlerbeseitigung (variabel in Ausprägung und Zahl) Fehler als Ausnahme behandeln Chrisina Garvert

33 Fehleranzeige - Fehler werden in ArcMap oder ArcCatalog unter
‚Properties‘ aufgezeigt - in ArcMap sind die Fehler auch mit Hilfe des ‚Error Inspectors‘ im Editor abrufbar In ArcCatalog Chrisina Garvert

34 Elemente des Editors: Error Inspector
- Hier besteht die Möglichkeit, ausschließlich Fehler sowie Ausnahmen im Arbeitsbereich (`Visible Extent Only`) anzuzeigen - Alle wichtigen Informationen bezüglich der an Regel- verletzungen beteiligten Features liegen in einer kompakten Form vor Chrisina Garvert

35 Elemente des Editors: Error Inspector
zu überprüfende Regeln Anzeige der Ausnahmen Fehleranzeige Bearbeitung in sichtbarem Bereich Ausnahme Regel Beteiligte Features Objekt- ID Geometrie Chrisina Garvert

36 Ausnahme: Beispiel 3 Flurstücke dürfen ‚Keine Lücke‘ haben
‚Must not have gaps‘ Polygone innerhalb einer Feature- Class/ Subtype haben keine Lücken oder undefinierte Umgebungsflächen Chrisina Garvert

37 Ausnahme: Beispiel 3 Regel: Flurstücke dürfen keine Lücken haben
Fehler: Flurstücke am Rand(siehe rote Umrandung) Lösung: Fehler zur Ausnahme machen (in `Error Inspector` oder mit `Fix Toploy Tool`) Chrisina Garvert

38 Fehlerbeseitigung: Beispiel 4
‘Select Features‘: die am Fehler beteiligten Features anzeigen (hier: türkis) ‚Show Rule Description‘: Hier: Straßenmitten dürfen sich nicht schneiden ‚Split‘: Straßen teilen, um Fehler zu beseitigen Chrisina Garvert

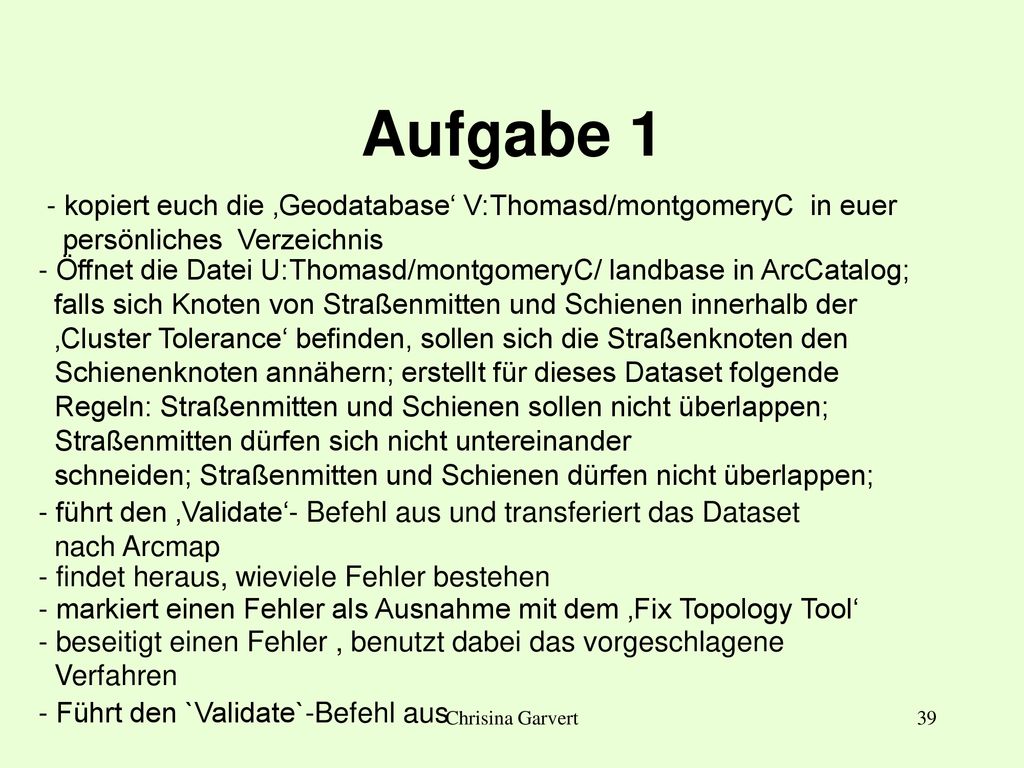

39 Aufgabe 1 kopiert euch die ‚Geodatabase‘ V:Thomasd/montgomeryC in euer
persönliches Verzeichnis Öffnet die Datei U:Thomasd/montgomeryC/ landbase in ArcCatalog; falls sich Knoten von Straßenmitten und Schienen innerhalb der ‚Cluster Tolerance‘ befinden, sollen sich die Straßenknoten den Schienenknoten annähern; erstellt für dieses Dataset folgende Regeln: Straßenmitten und Schienen sollen nicht überlappen; Straßenmitten dürfen sich nicht untereinander schneiden; Straßenmitten und Schienen dürfen nicht überlappen; - führt den ‚Validate‘- Befehl aus und transferiert das Dataset nach Arcmap findet heraus, wieviele Fehler bestehen markiert einen Fehler als Ausnahme mit dem ‚Fix Topology Tool‘ - beseitigt einen Fehler , benutzt dabei das vorgeschlagene Verfahren - Führt den `Validate`-Befehl aus Chrisina Garvert

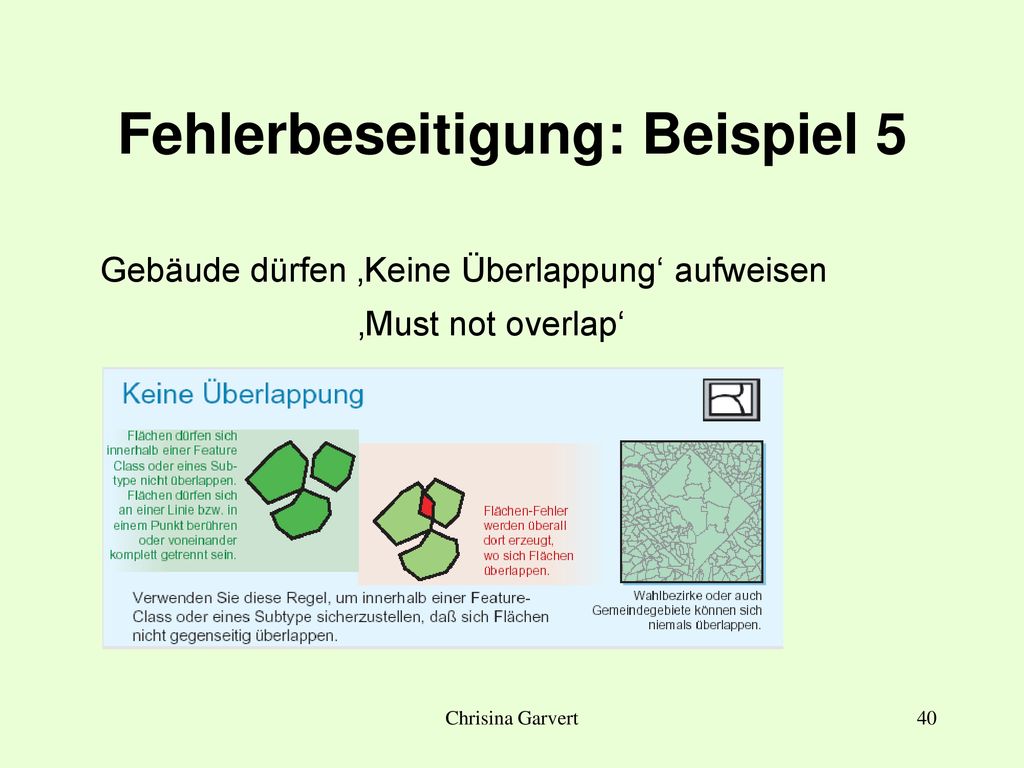

40 Fehlerbeseitigung: Beispiel 5
Gebäude dürfen ‚Keine Überlappung‘ aufweisen ‚Must not overlap‘ Chrisina Garvert

41 Fehler: Zwei Gebäude überlappen sich
Beispiel 5 Fehler: Zwei Gebäude überlappen sich Es gibt drei Möglichkeiten zur Fehlerbeseitigung Chrisina Garvert

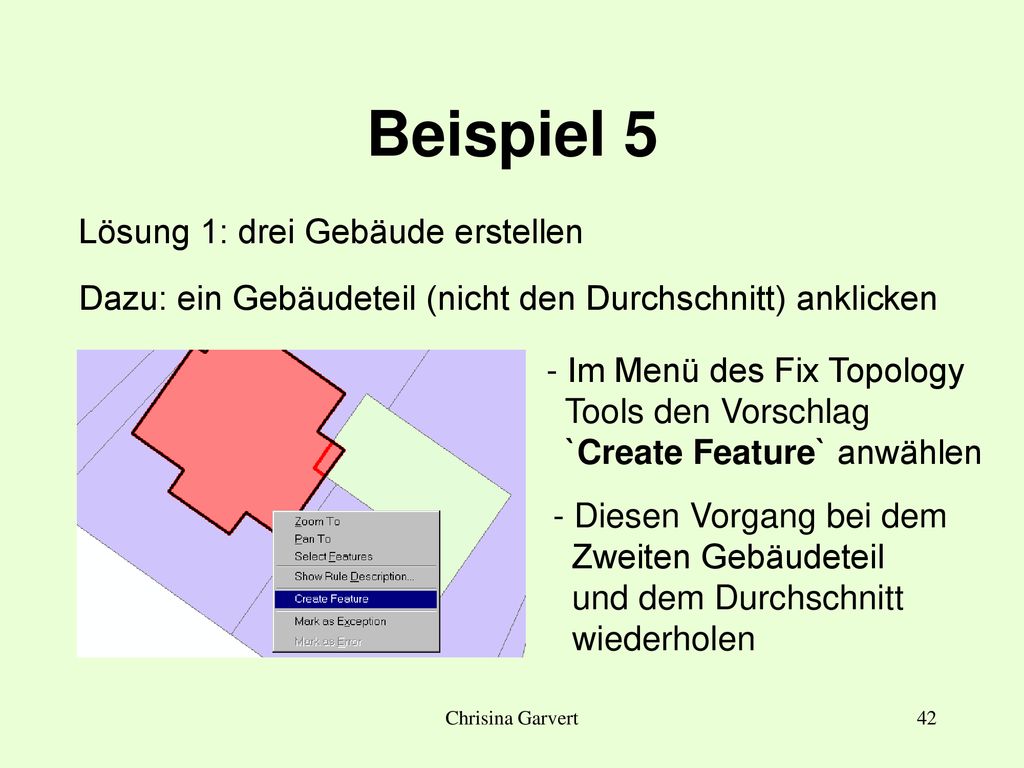

42 Beispiel 5 Lösung 1: drei Gebäude erstellen
Dazu: ein Gebäudeteil (nicht den Durchschnitt) anklicken - Im Menü des Fix Topology Tools den Vorschlag `Create Feature` anwählen - Diesen Vorgang bei dem Zweiten Gebäudeteil und dem Durchschnitt wiederholen Chrisina Garvert

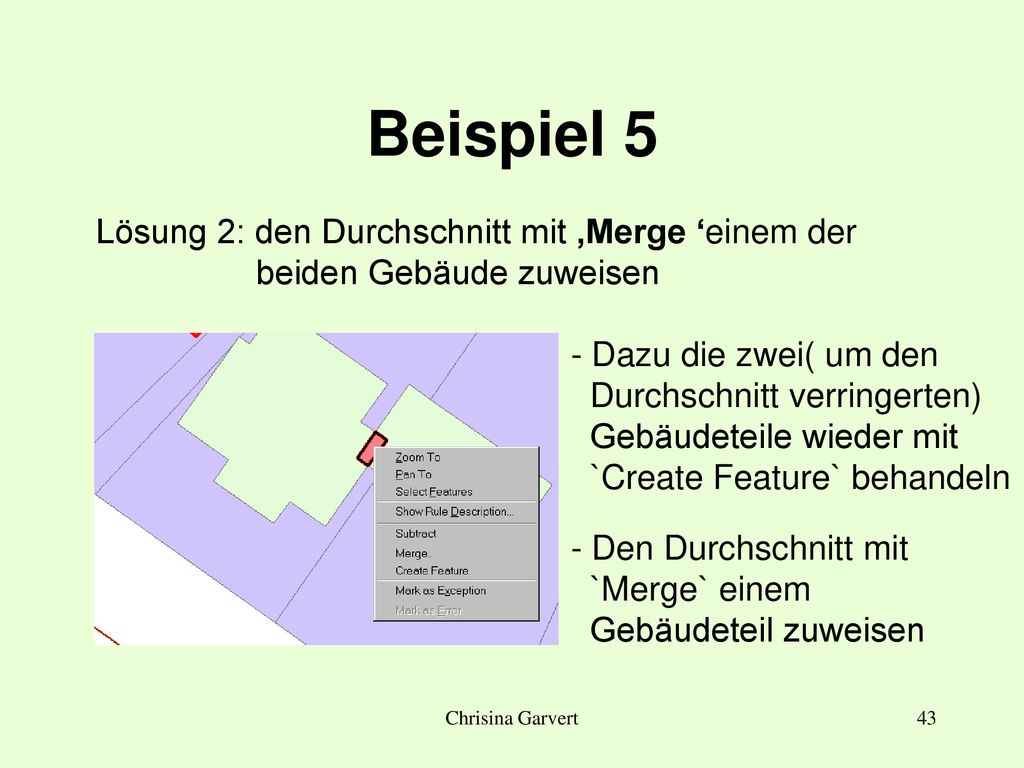

43 Beispiel 5 Lösung 2: den Durchschnitt mit ‚Merge ‘einem der
beiden Gebäude zuweisen - Dazu die zwei( um den Durchschnitt verringerten) Gebäudeteile wieder mit `Create Feature` behandeln - Den Durchschnitt mit `Merge` einem Gebäudeteil zuweisen Chrisina Garvert

44 Lösung 3: den Durchschnitt mit ‚Subtract‘ löschen
Beispiel 5 Lösung 3: den Durchschnitt mit ‚Subtract‘ löschen - Wie zuvor Gebäudeteile mit `Create Feature` behandeln - Mit `Subtract` den Durchschnitt beseitigen Chrisina Garvert

45 Aufgabe 2 - kopiert euch die ‚Geodatabase‘ V:Thomasd/montgomeryC in euer persönliches Verzeichnis erstellt eine Topologie bezüglich des Datasets!/Simple Edit; erstellt folgende Regeln: jedem Haus soll ein Grundstück zugewiesen werden; Grundstücke dürfen sich nicht überlappen - öffnet dieses Dataset in ArcMap und zeigt alle Fehler, Ausnahmen und ‚Dirty Areas‘ an - beseitigt ‚Dirty Areas‘ nach jedem Edit! - beseitigt einen Fehler dadurch, dass ihr ein Grundstück verschiebt, einen anderen durch Vergrößern eines Grundstücks (benutzt dabei eure Kenntnisse aus dem Vortrag ‚Ändern von Features‘ - benutzt den Error Inspector, um einen Fehler als Ausnahme zu markieren Chrisina Garvert

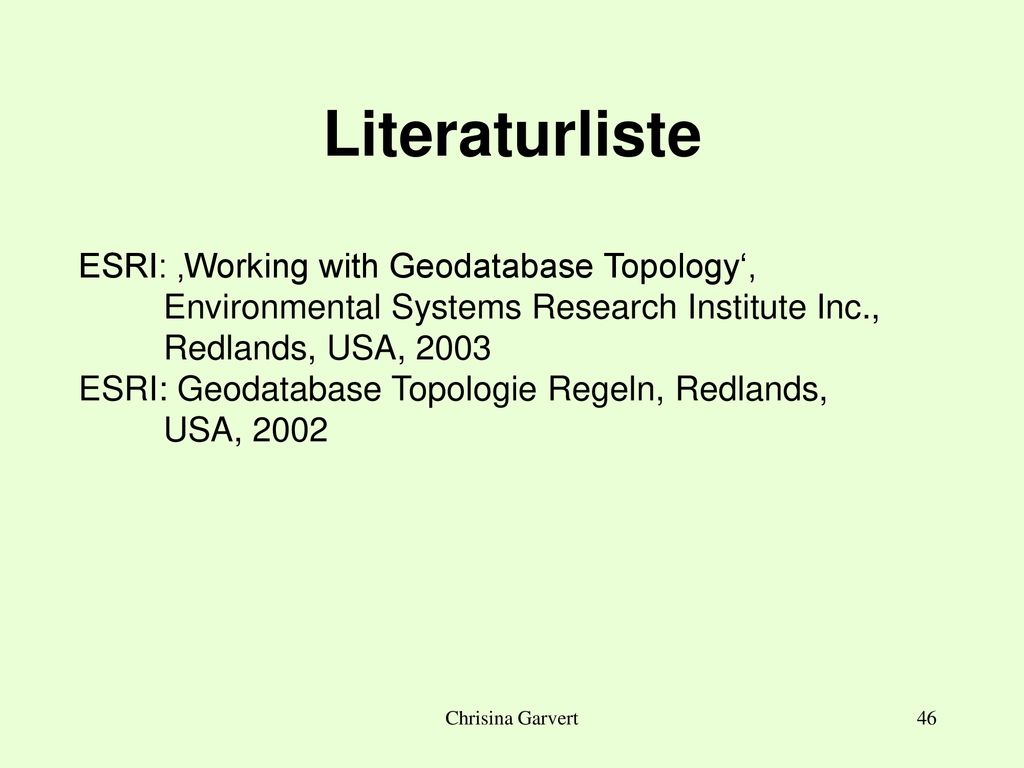

46 Literaturliste ESRI: ‚Working with Geodatabase Topology‘,
Environmental Systems Research Institute Inc., Redlands, USA, 2003 ESRI: Geodatabase Topologie Regeln, Redlands, USA, 2002 Chrisina Garvert

47 Schönen Dank für eure Aufmerksamkeit Chrisina Garvert

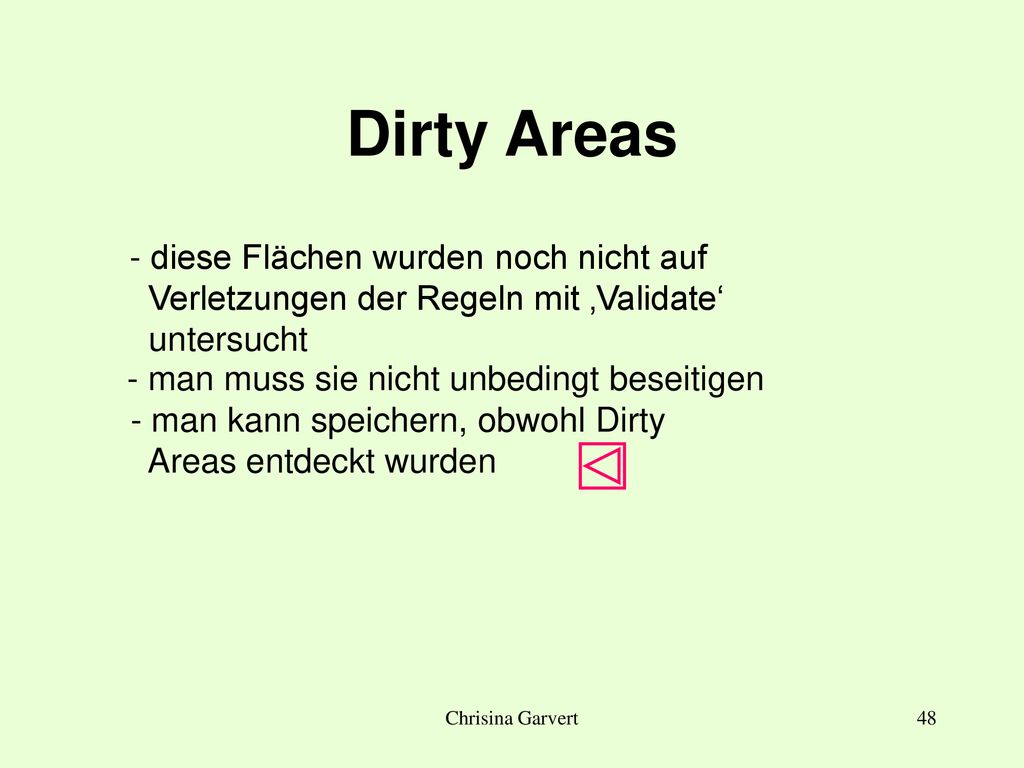

48 Dirty Areas diese Flächen wurden noch nicht auf
Verletzungen der Regeln mit ‚Validate‘ untersucht - man muss sie nicht unbedingt beseitigen - man kann speichern, obwohl Dirty Areas entdeckt wurden Chrisina Garvert

49 Cluster Tolerance - Radius innerhalb dem alle Eckpunkte
und Grenzen als identisch oder kongruent behandelt werden - sollte allg. min eine Größenordnung kleiner als die Genauigkeit der Daten sein - entspricht der Fuzzy- Tolerance aus Vortrag über Buffer - im Allgemeinen keine Änderung der Vorgabe nötig Chrisina Garvert

50 Rank bei Knoten(‚vertices‘)innerhalb der ‚Cluster Tolerance‘
- die Ranghöhe(max. 1) bestimmt, ob und wann Features verschoben werden, um Knoten übereinander zu legen - bei gleichem Rang wird die Verschiebung gemittelt Chrisina Garvert

51 Validate - ‚Validate‘ dient dazu, Fehler bezüglich der
Topologie zu erkennen - praktisch jederzeit möglich - erst nach Ausführen diese Befehls kann editiert werden - in ArcCatalog kann nur gesamte Topologie überprüft werden - in ArcMap: mit ‚Topology- Editor‘ Chrisina Garvert
