1 Seevermessung

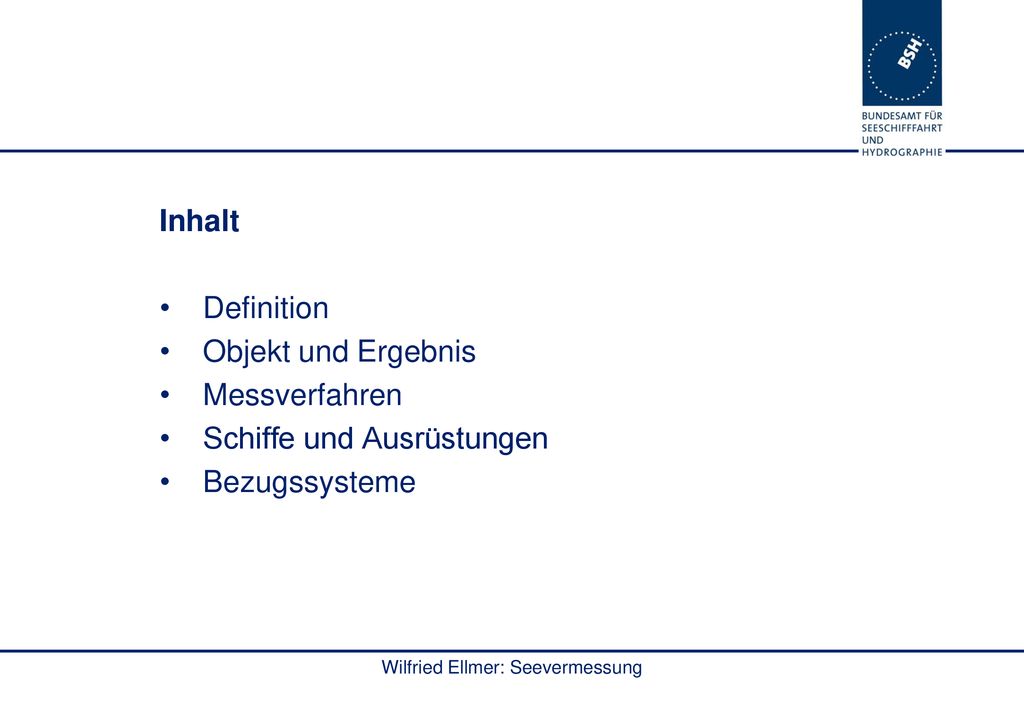

2 Wilfried Ellmer: Seevermessung
Inhalt Definition Objekt und Ergebnis Messverfahren Schiffe und Ausrüstungen Bezugssysteme Wilfried Ellmer: Seevermessung

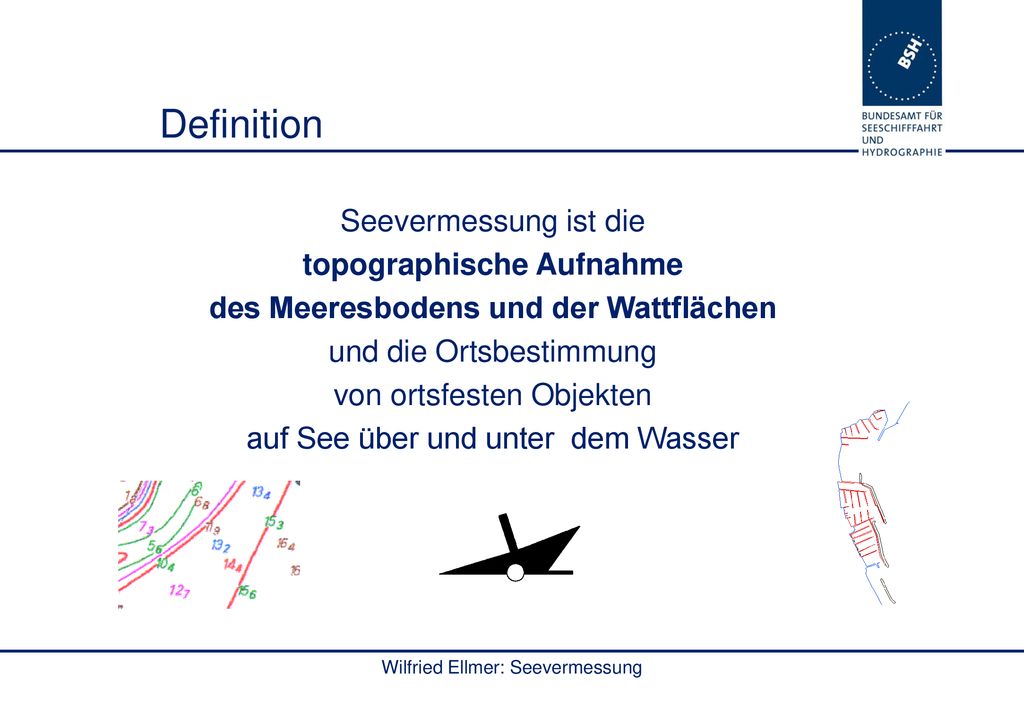

3 topographische Aufnahme
Definition Seevermessung ist die topographische Aufnahme des Meeresbodens und der Wattflächen und die Ortsbestimmung von ortsfesten Objekten auf See über und unter dem Wasser Wilfried Ellmer: Seevermessung

4 Grenzen der Ausschließlichen Wirtschaftszone Deutschlands
UK Dänemark Schweden Dänemark Dänemark Niederlande Polen Wilfried Ellmer: Seevermessung

5 Seevermessung: Ergebnis
Tiefenzahlen, Strukturlinien Dreiecks- vermaschungen

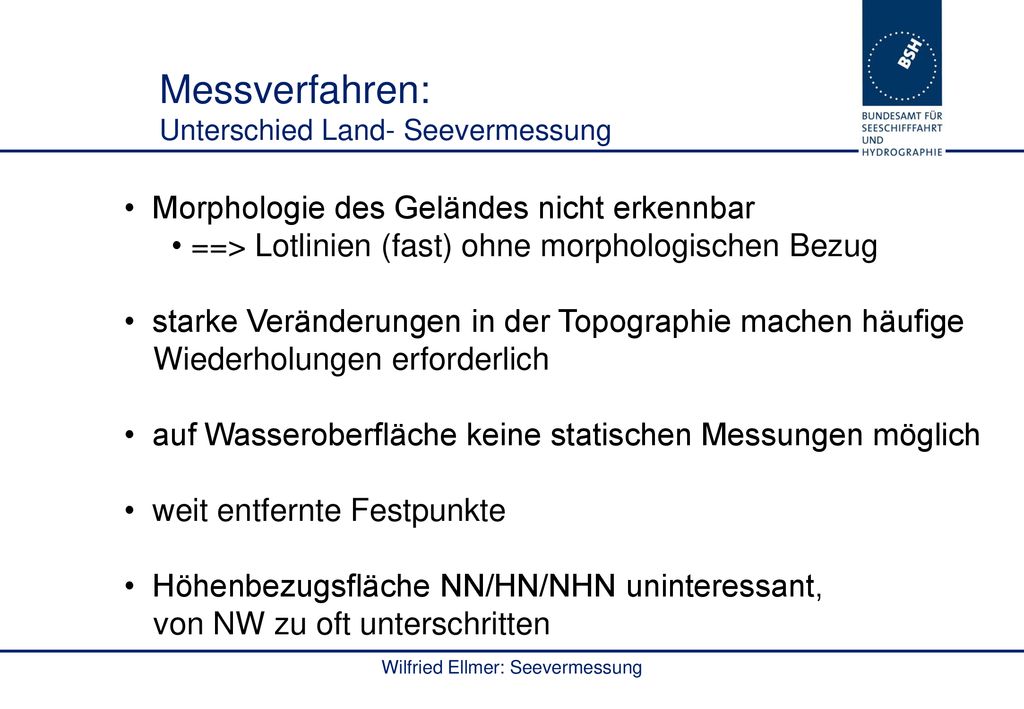

6 Messverfahren: Unterschied Land- Seevermessung
Morphologie des Geländes nicht erkennbar ==> Lotlinien (fast) ohne morphologischen Bezug starke Veränderungen in der Topographie machen häufige Wiederholungen erforderlich auf Wasseroberfläche keine statischen Messungen möglich weit entfernte Festpunkte Höhenbezugsfläche NN/HN/NHN uninteressant, von NW zu oft unterschritten Wilfried Ellmer: Seevermessung

7 Messverfahren: Qualitätsmanagement
Genauigkeit Aktualität: 3 Monate an Bord Wilfried Ellmer: Seevermessung

8 Wilfried Ellmer: Seevermessung
Messverfahren Wilfried Ellmer: Seevermessung

9 Messverfahren GNSS-Antenne Pegelkurve GNSS-Empfänger DV-Anlage Echolot
Datenübernahme/ Digitalisierung Zusammenfassung Position und Tiefe Tiefenbeschickung DGM und interaktiv-graphische Überarbeitung Seevermessungs- Datenbank Wilfried Ellmer: Seevermessung

10 Schiffe und Ausrüstungen
VS „CAPELLA“ Indienststellung: 2004 Länge: 43.2m Breite: 10.8m Tiefgang: 1.6m Besatzung: 9 Mann + 2 Eingeschiffte VS „KOMET“ Indienststellung: 1998 Länge: 64.2m Breite: 12.5m Tiefgang: 3.8m Besatzung: 18 Mann + 6 Eingeschiffte Wilfried Ellmer: Seevermessung

11 Schiffe und Ausrüstungen
VWFS „ATAIR“ Indienststellung: 1987 Länge: 51.5m Breite: 11.4m Tiefgang: 3.4m Besatzung: 16 Mann + 7 Wissenschaftler VWFS „WEGA“ Indienststellung: 1990 Länge: 52m Breite: 11.4m Tiefgang: 3.4m Besatzung: 16 Mann + 7 Wissenschaftler VWFS „DENEB“ Indienststellung: 1994 Länge: 52m Breite: 11.4m Tiefgang: 3.4m Besatzung: 16 Mann + 7 Wissenschaftler Wilfried Ellmer: Seevermessung

12 Schiffe und Ausrüstungen: Positionierung
DGNSS Referenz: Stationen der WSV: Helgoland, Groß Mohrdorf Genauigkeit: Meter PDGNSS Referenz: SAPOS oder eigene Stationen Genauigkeit: Dezimeter Zukunft: Galileo? Wilfried Ellmer: Seevermessung

13 Schiffe und Ausrüstungen: Tiefenmessung
Vertikallot Kongsberg EA 400 33 kHz (tief) und 200 kHz (hoch) Fächerecholot Kongsberg EM 2040 auf WEGA kHz , 6fache Überdeckung Reson SeaBat 7125 auf DENEB 400 kHz, 8fache Überdeckung Kongsberg Geoswath auf CAPELLA-Boot (mobil), geringerer Öffnungswinkel Atlas Fansweep 15 auf KOMET Boot 4 200 kHz geringerer Öffnungswinkel Wilfried Ellmer: Seevermessung

14 Bezugssysteme: Lagebezug
ETRS89 (European Terrestrial Reference System 1989) System der Landesvermessung PDGNSS-Korrekturdaten SAPOS insbesondere für hochgenaue Arbeiten nötig WGS84 (World Geodetic System 1984) DGNSS-Korrekturdaten Helgoland und Groß-Mohrdorf (IALA) Copyright: Amt für Geoinformation und Vermessung Hamburg Wilfried Ellmer: Seevermessung

15 Bezugssysteme: Tiefenbezug
Seekartennull (SKN) Ziel: Bezugsfläche, die nur sehr selten unterschritten wird Ostsee (MThb < 30 cm) MWS an Landeshorizont angeschlossen: NHN (Normalhöhennull) Nordsee (MThb > 30 cm) bisher: MSpNW (Mittl. Spring-Niedrigwasser) seit 2005: LAT (Lowest Astronomical Tide) Höhenbezug der Landesvermessung für Küsteningenieuraufgaben Wilfried Ellmer: Seevermessung

16 Bezugssysteme: Höhen- und Tiefenbezug
0,2 MWS NHN -0,1 -0,5 SKN -3 (LAT) Seegrund -40 Ellipsoid (ETRS89) -50 Entfernung von offener See zur Küste hin Wilfried Ellmer: Seevermessung

17 Bezugssysteme: Wasserstandserrechnungskarte (WEK)
Pegelort Bezugssysteme: Wasserstandserrechnungskarte (WEK) als am 5 cm größer MSpTH Pegelort 5 min vor dem Wilfried Ellmer: Seevermessung

18 Wilfried Ellmer: Seevermessung

19 Wracksuche

20 Wracksuche Unterwasserhindernisse in der Ostsee
Wilfried Ellmer: Seevermessung

21 Wracksuche: Side-Scan-Sonar

22 Wracksuche: Vertikallot
Wilfried Ellmer: Seevermessung

23 Wracksuche: Fächerecholot
Wilfried Ellmer: Seevermessung

24 Wilfried Ellmer: Seevermessung
Wracksuche: Ergebnis Wrackbericht mit folgendem Inhalt: Identifikation Objektname, Wk- Listen- Nr. ... Position, Bezug und Gebiet Angaben zur Untersuchung Positions- und Tiefenmessung Lottiefen: geringste Tiefe Tiefe über Grund und Kolkgrund Vorschlag zur Karteneintragung Untersuchungsbericht (Text) Anlagen: Side- Scan- Aufzeichnung Lotrolle Pegelaufzeichnung Skizzen und Fotos u. a. m. Wilfried Ellmer: Seevermessung

25 Wracksuche: Ergebnis

26 Wilfried Ellmer: Seevermessung
Wracksuche: Ergebnis Anlage: Wilfried Ellmer: Seevermessung

27 Wilfried Ellmer: Seevermessung
