Der Feuerwehrplan als Einsatzmittel der Feuerwehr

Präsentation zum Thema: "Der Feuerwehrplan als Einsatzmittel der Feuerwehr"—  Präsentation transkript:

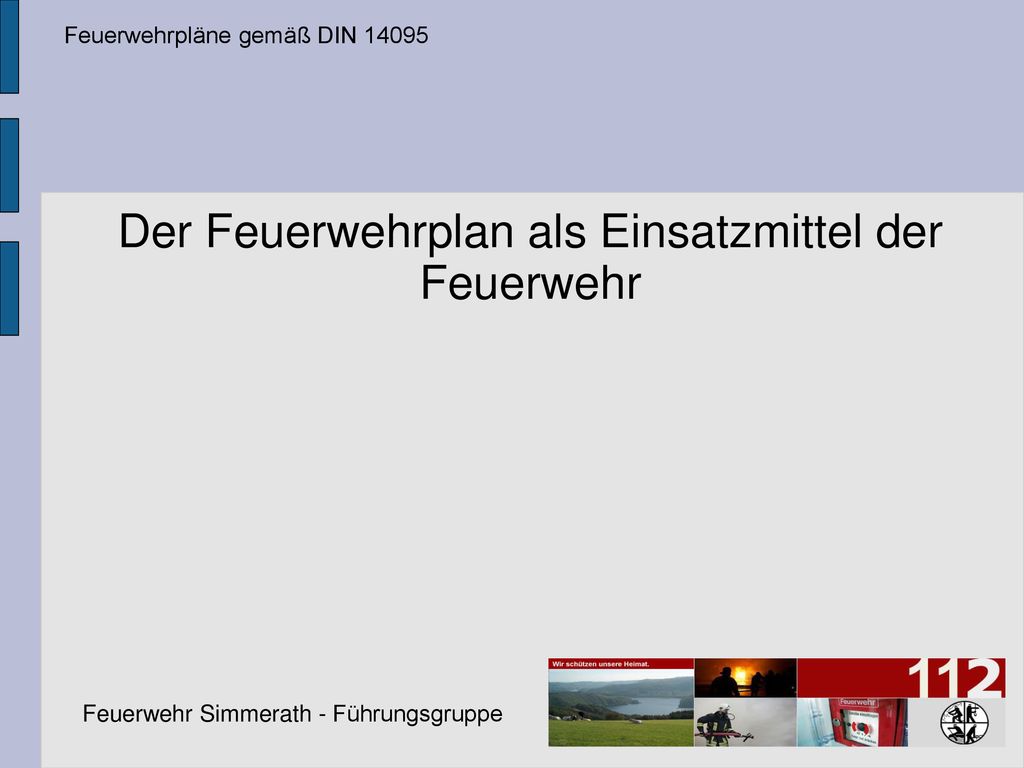

1 Der Feuerwehrplan als Einsatzmittel der Feuerwehr
Feuerwehrpläne gemäß DIN 14095 Der Feuerwehrplan als Einsatzmittel der Feuerwehr Feuerwehr Simmerath - Führungsgruppe

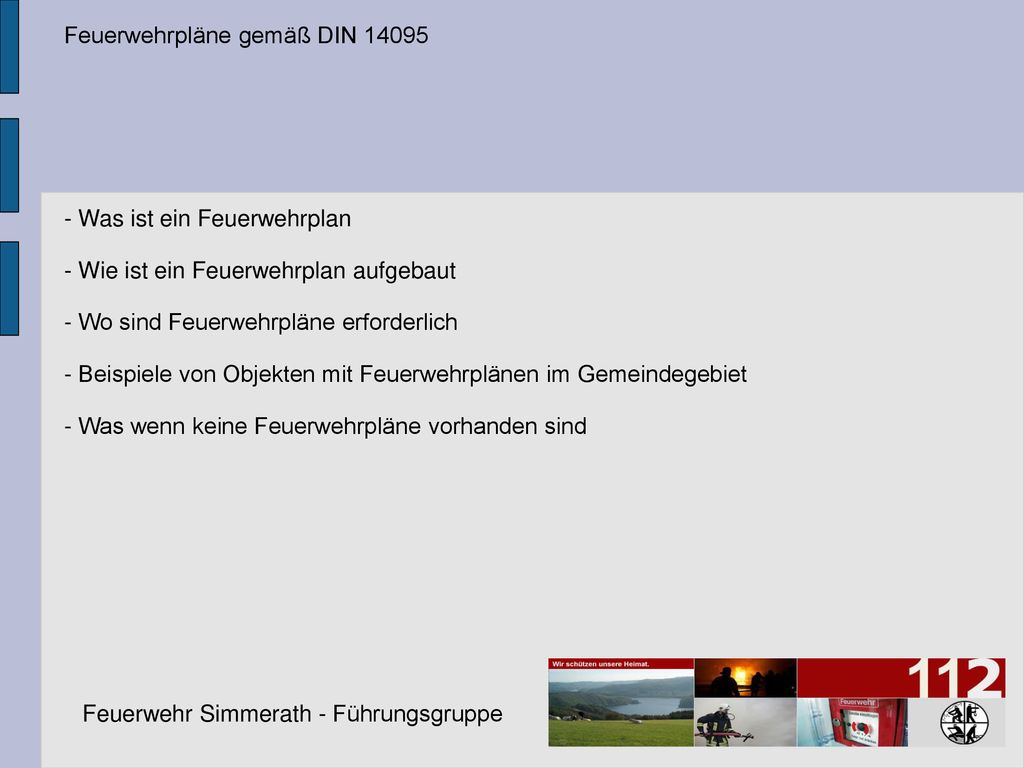

2 Feuerwehrpläne gemäß DIN 14095
- Was ist ein Feuerwehrplan - Wie ist ein Feuerwehrplan aufgebaut - Wo sind Feuerwehrpläne erforderlich - Beispiele von Objekten mit Feuerwehrplänen im Gemeindegebiet - Was wenn keine Feuerwehrpläne vorhanden sind Feuerwehr Simmerath - Führungsgruppe

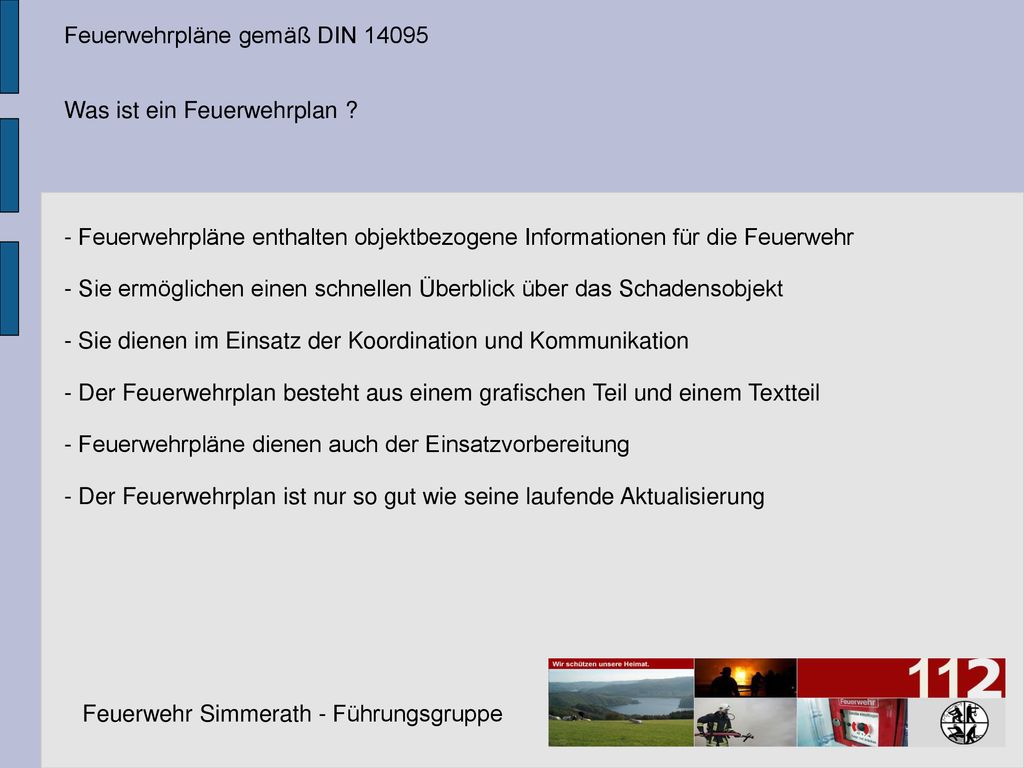

3 Feuerwehrpläne gemäß DIN 14095
Was ist ein Feuerwehrplan ? - Feuerwehrpläne enthalten objektbezogene Informationen für die Feuerwehr - Sie ermöglichen einen schnellen Überblick über das Schadensobjekt - Sie dienen im Einsatz der Koordination und Kommunikation - Der Feuerwehrplan besteht aus einem grafischen Teil und einem Textteil - Feuerwehrpläne dienen auch der Einsatzvorbereitung - Der Feuerwehrplan ist nur so gut wie seine laufende Aktualisierung Feuerwehr Simmerath - Führungsgruppe

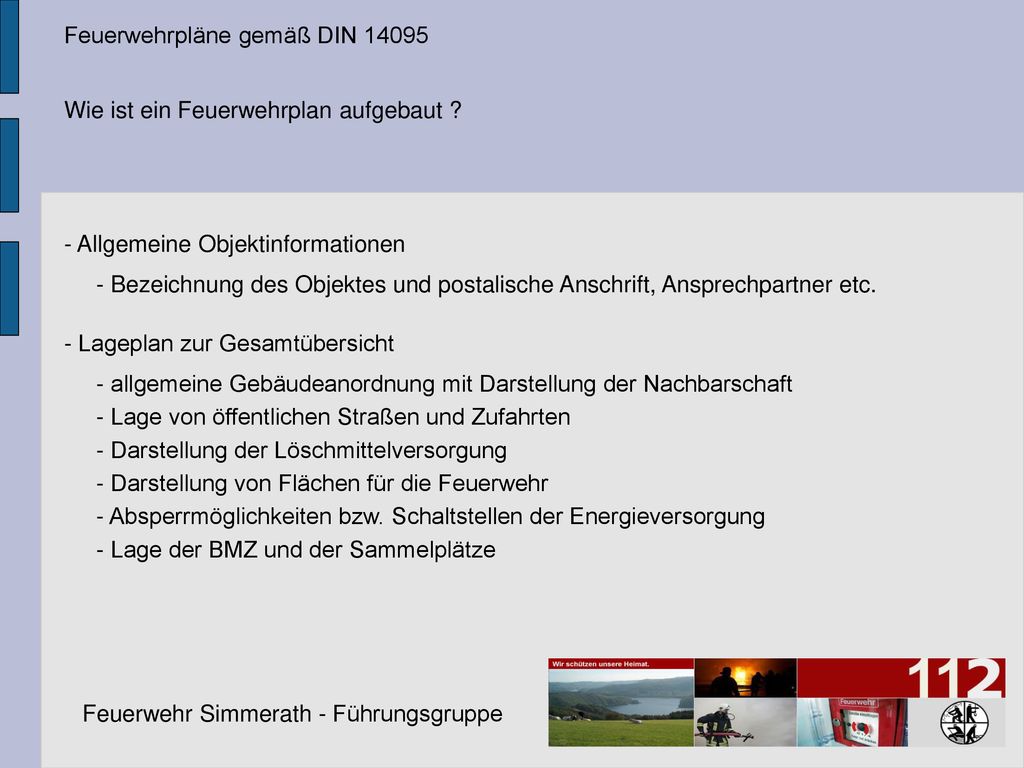

4 Feuerwehrpläne gemäß DIN 14095
Wie ist ein Feuerwehrplan aufgebaut ? - Allgemeine Objektinformationen - Bezeichnung des Objektes und postalische Anschrift, Ansprechpartner etc. - Lageplan zur Gesamtübersicht - allgemeine Gebäudeanordnung mit Darstellung der Nachbarschaft - Lage von öffentlichen Straßen und Zufahrten - Darstellung der Löschmittelversorgung - Darstellung von Flächen für die Feuerwehr - Absperrmöglichkeiten bzw. Schaltstellen der Energieversorgung - Lage der BMZ und der Sammelplätze Feuerwehr Simmerath - Führungsgruppe

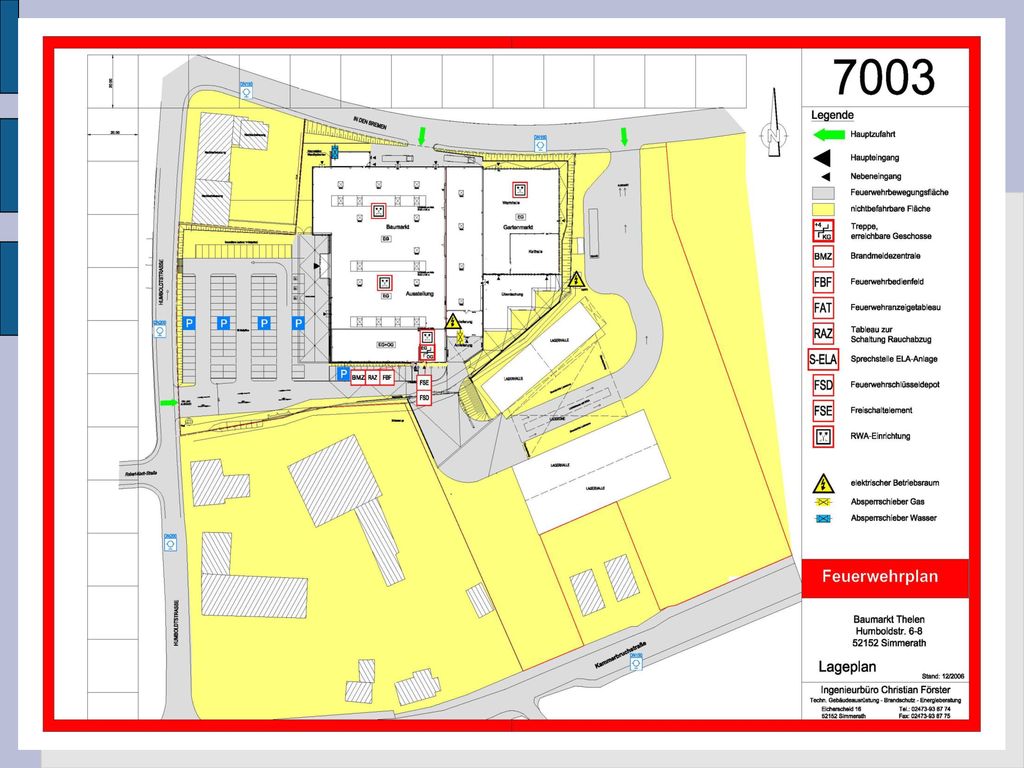

5 Feuerwehrpläne gemäß DIN 14095
Wie ist ein Feuerwehrplan aufgebaut ? Feuerwehr Simmerath - Führungsgruppe

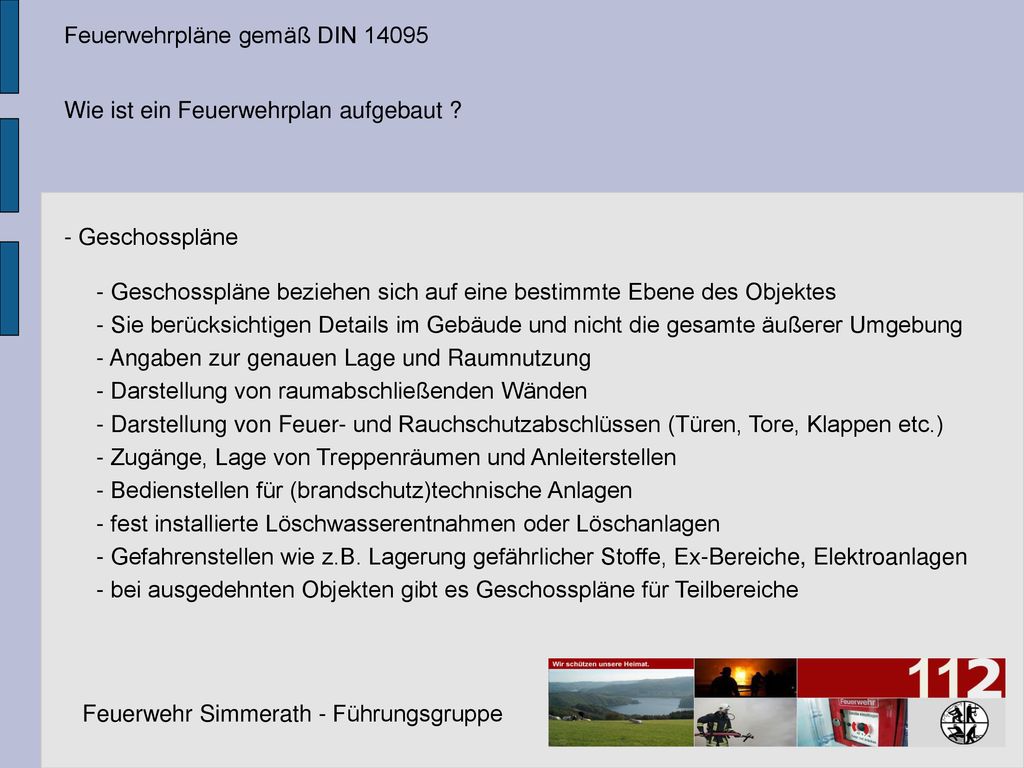

6 Feuerwehrpläne gemäß DIN 14095
Wie ist ein Feuerwehrplan aufgebaut ? - Geschosspläne - Geschosspläne beziehen sich auf eine bestimmte Ebene des Objektes - Sie berücksichtigen Details im Gebäude und nicht die gesamte äußerer Umgebung - Angaben zur genauen Lage und Raumnutzung - Darstellung von raumabschließenden Wänden - Darstellung von Feuer- und Rauchschutzabschlüssen (Türen, Tore, Klappen etc.)‏ - Zugänge, Lage von Treppenräumen und Anleiterstellen - Bedienstellen für (brandschutz)technische Anlagen - fest installierte Löschwasserentnahmen oder Löschanlagen - Gefahrenstellen wie z.B. Lagerung gefährlicher Stoffe, Ex-Bereiche, Elektroanlagen - bei ausgedehnten Objekten gibt es Geschosspläne für Teilbereiche Feuerwehr Simmerath - Führungsgruppe

7 Feuerwehrpläne gemäß DIN 14095
Wie ist ein Feuerwehrplan aufgebaut ? Feuerwehr Simmerath - Führungsgruppe

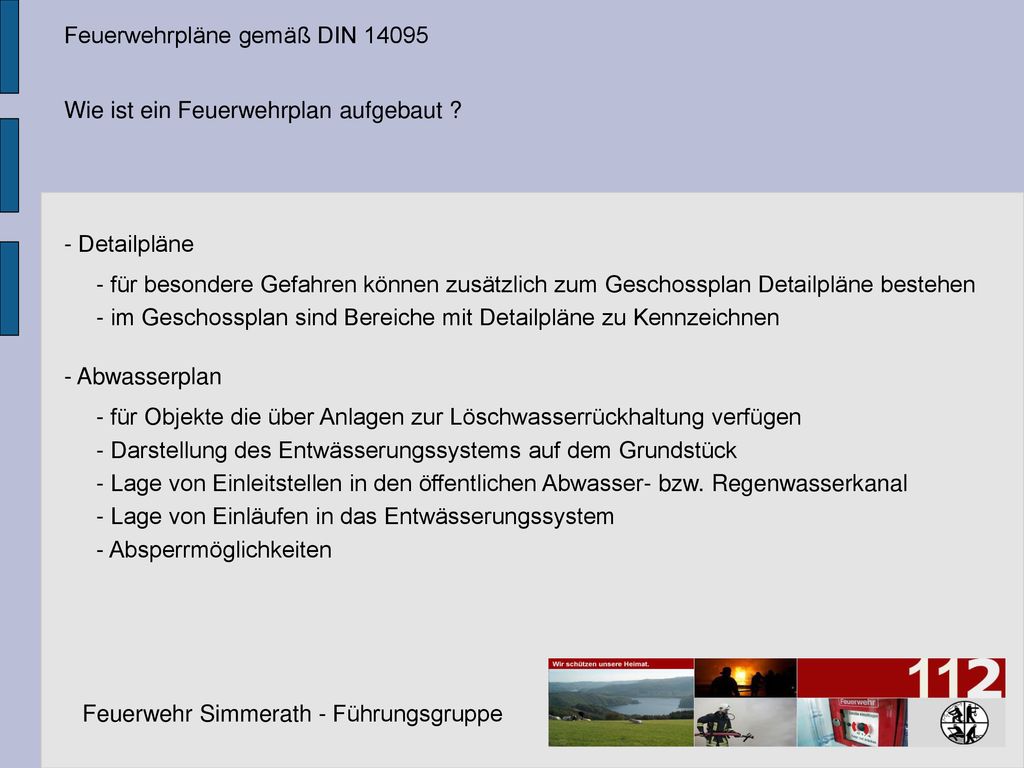

8 Feuerwehrpläne gemäß DIN 14095
Wie ist ein Feuerwehrplan aufgebaut ? - Detailpläne - für besondere Gefahren können zusätzlich zum Geschossplan Detailpläne bestehen - im Geschossplan sind Bereiche mit Detailpläne zu Kennzeichnen - Abwasserplan - für Objekte die über Anlagen zur Löschwasserrückhaltung verfügen - Darstellung des Entwässerungssystems auf dem Grundstück - Lage von Einleitstellen in den öffentlichen Abwasser- bzw. Regenwasserkanal - Lage von Einläufen in das Entwässerungssystem - Absperrmöglichkeiten Feuerwehr Simmerath - Führungsgruppe

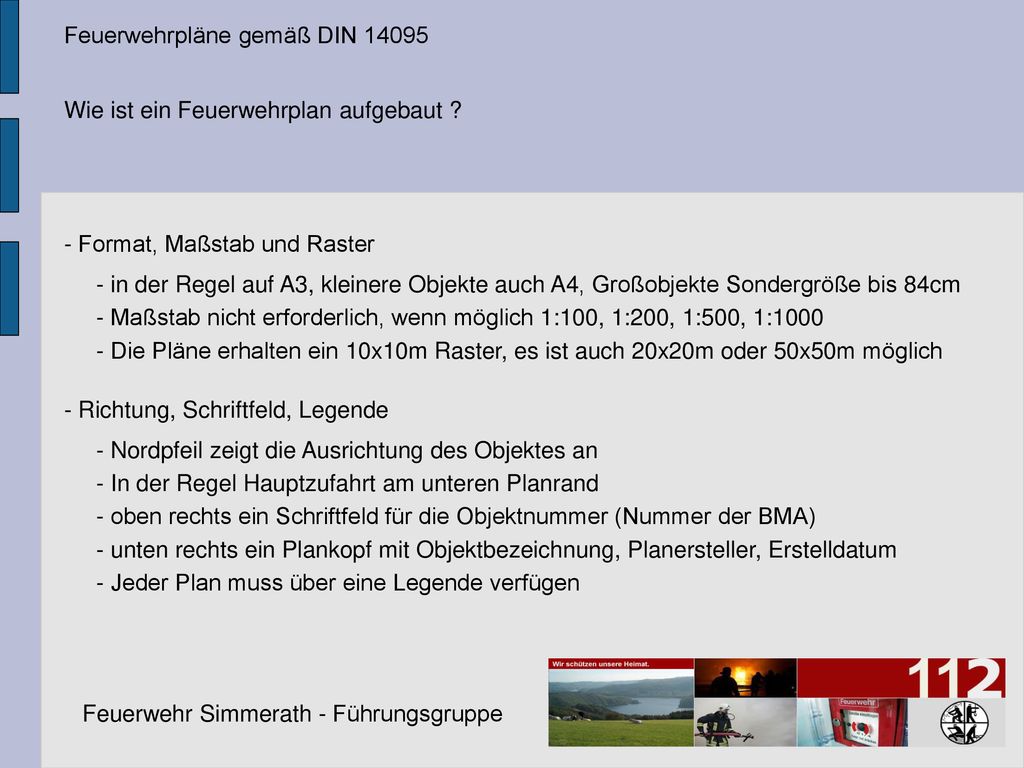

9 Feuerwehrpläne gemäß DIN 14095
Wie ist ein Feuerwehrplan aufgebaut ? - Format, Maßstab und Raster - in der Regel auf A3, kleinere Objekte auch A4, Großobjekte Sondergröße bis 84cm - Maßstab nicht erforderlich, wenn möglich 1:100, 1:200, 1:500, 1:1000 - Die Pläne erhalten ein 10x10m Raster, es ist auch 20x20m oder 50x50m möglich - Richtung, Schriftfeld, Legende - Nordpfeil zeigt die Ausrichtung des Objektes an - In der Regel Hauptzufahrt am unteren Planrand - oben rechts ein Schriftfeld für die Objektnummer (Nummer der BMA)‏ - unten rechts ein Plankopf mit Objektbezeichnung, Planersteller, Erstelldatum - Jeder Plan muss über eine Legende verfügen Feuerwehr Simmerath - Führungsgruppe

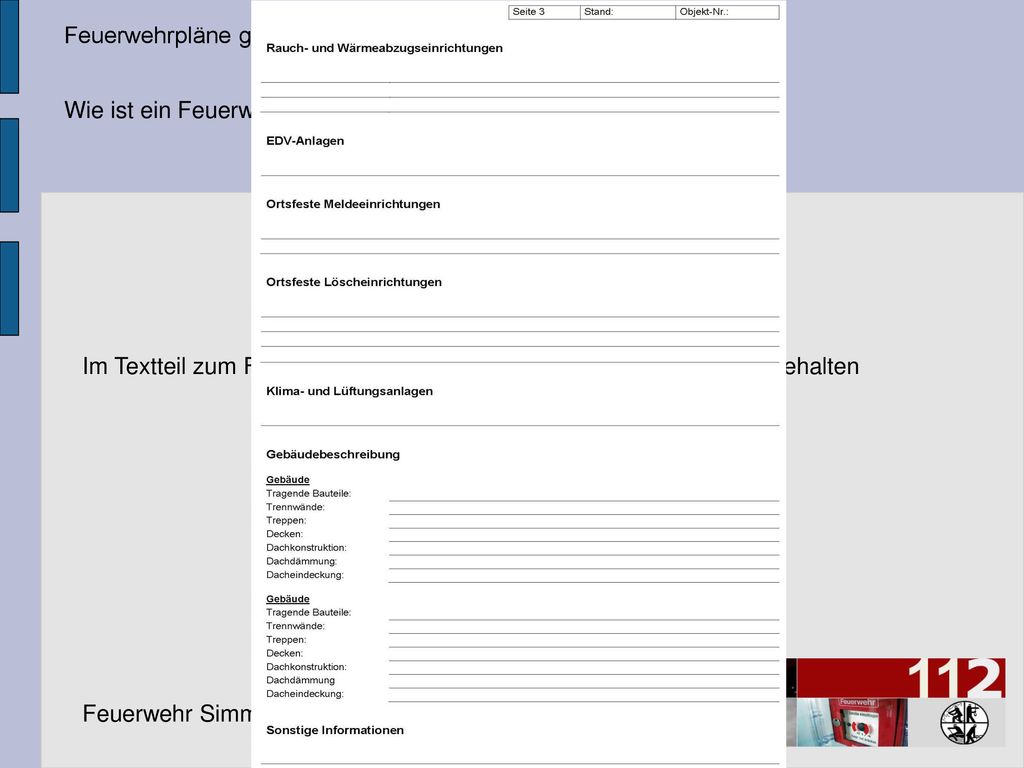

10 Feuerwehrpläne gemäß DIN 14095
Wie ist ein Feuerwehrplan aufgebaut ? Im Textteil zum Feuerwehrplan werden Einsatzrelevante Daten festgehalten Feuerwehr Simmerath - Führungsgruppe

11 Feuerwehrpläne gemäß DIN 14095
Wie ist ein Feuerwehrplan aufgebaut ? Wie bei Plänen und Karten üblich wird auch hier mit Symbolen gearbeitet Feuerwehr Simmerath - Führungsgruppe

12 Feuerwehrpläne gemäß DIN 14095
Wo sind Feuerwehrpläne erforderlich ? - gesetzlich werden Feuerwehrpläne gefordert für - Schulen - Krankenhäuser und Pflegeheime - Verkaufsstätten (> qm)‏ - Versammlungsstätten - Industrieanlagen > qm Geschossfläche oder mit LöWaRü - Beherbergungsstätten (> 12 Gastbetten)‏ - ansonsten können Feuerwehrpläne bei Erfordernis verlangt werden Feuerwehr Simmerath - Führungsgruppe

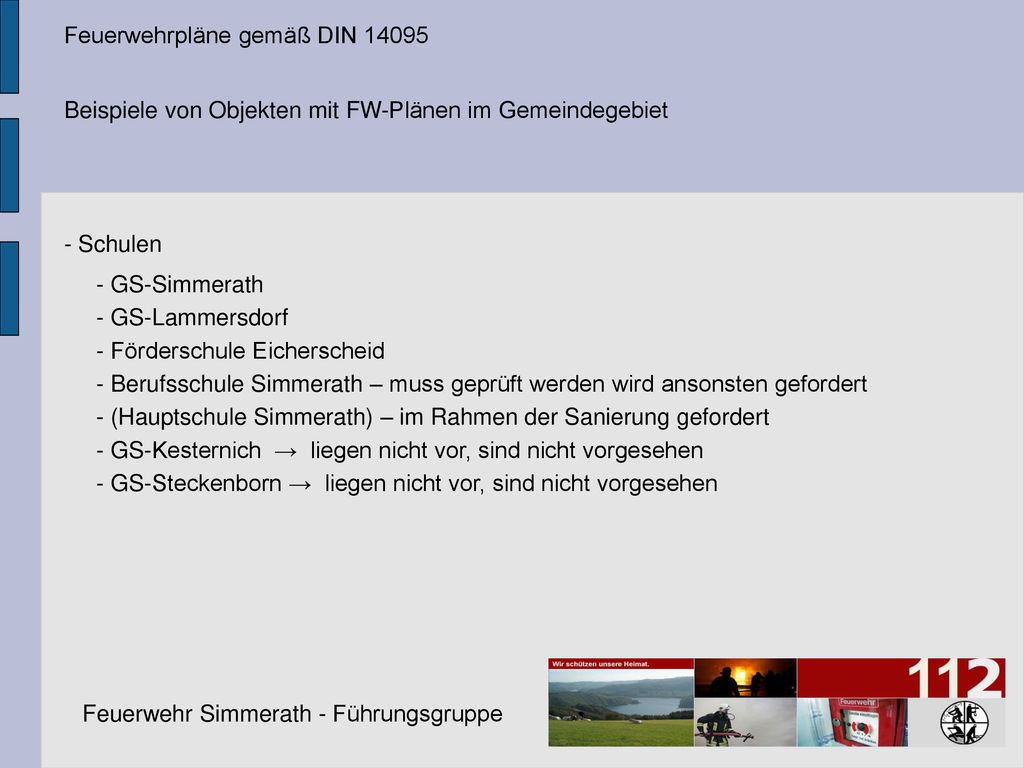

13 Feuerwehrpläne gemäß DIN 14095
Beispiele von Objekten mit FW-Plänen im Gemeindegebiet - Schulen - GS-Simmerath - GS-Lammersdorf - Förderschule Eicherscheid - Berufsschule Simmerath – muss geprüft werden wird ansonsten gefordert - (Hauptschule Simmerath) – im Rahmen der Sanierung gefordert - GS-Kesternich → liegen nicht vor, sind nicht vorgesehen - GS-Steckenborn → liegen nicht vor, sind nicht vorgesehen Feuerwehr Simmerath - Führungsgruppe

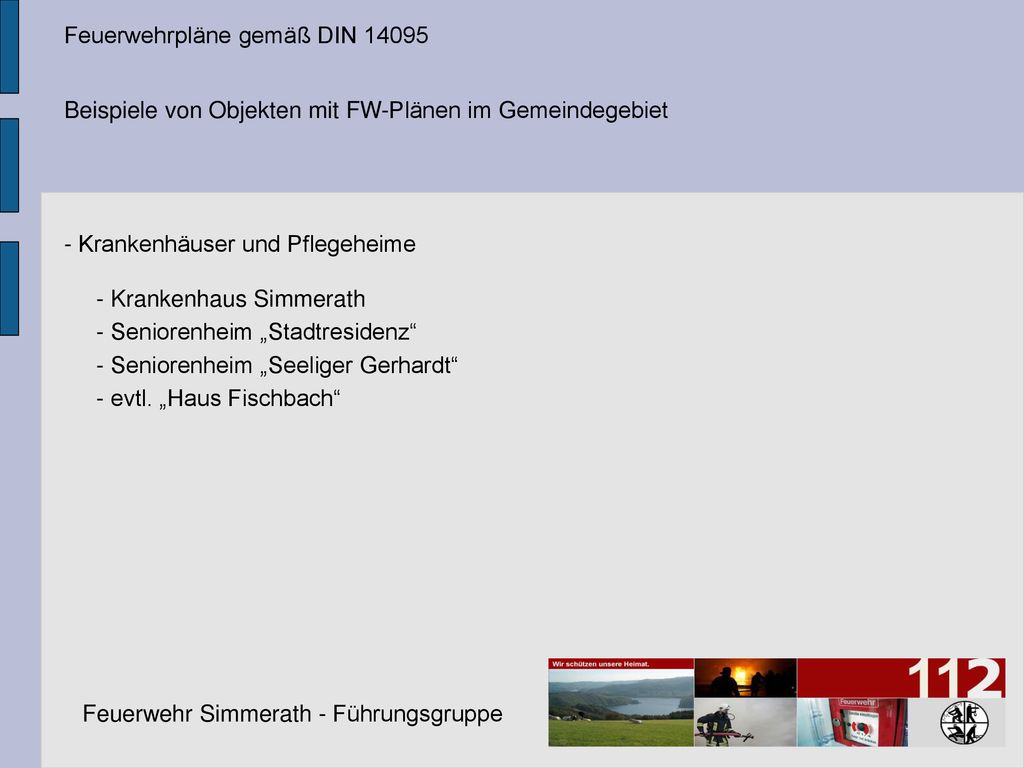

14 Feuerwehrpläne gemäß DIN 14095
Beispiele von Objekten mit FW-Plänen im Gemeindegebiet - Krankenhäuser und Pflegeheime - Krankenhaus Simmerath - Seniorenheim „Stadtresidenz“ - Seniorenheim „Seeliger Gerhardt“ - evtl. „Haus Fischbach“ Feuerwehr Simmerath - Führungsgruppe

15 Feuerwehrpläne gemäß DIN 14095
Beispiele von Objekten mit FW-Plänen im Gemeindegebiet - Verkaufsstätten (nur > qm da erst dann die zugehörige SbauVO gilt) - Bauzentrum „Mobau Thelen“ - Einkaufsmarkt „Rick (Comet/Rewe)“ - Holzfachhandel „Scherf“ - evtl. „Rick Bau&Hobby“ Feuerwehr Simmerath - Führungsgruppe

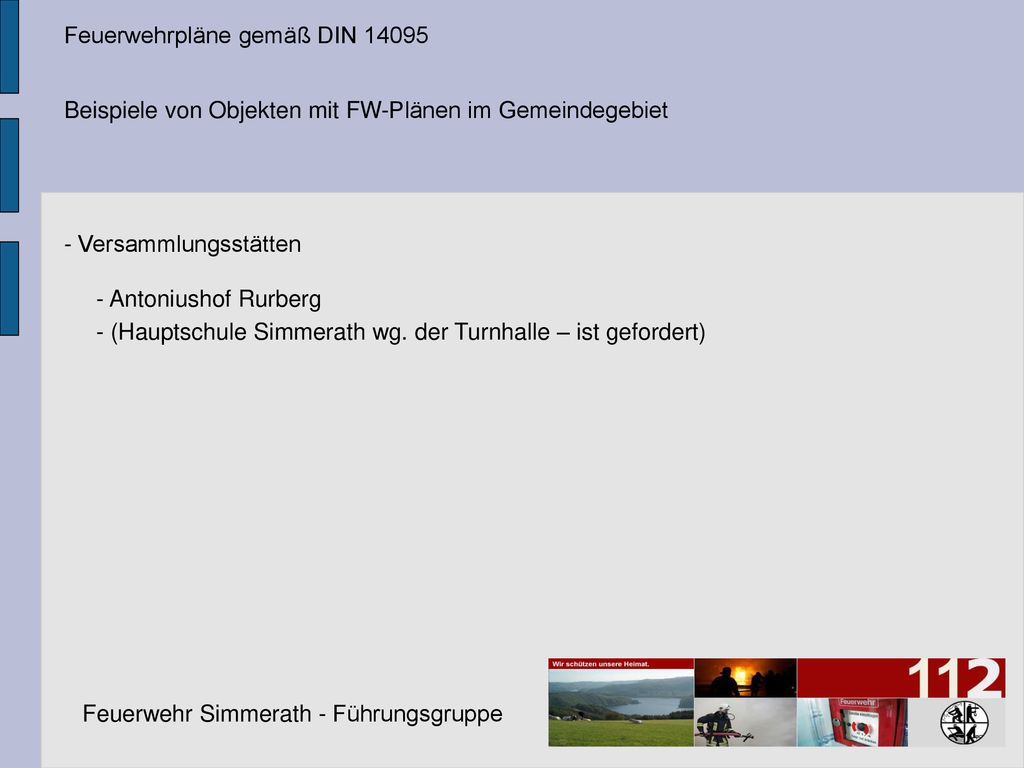

16 Feuerwehrpläne gemäß DIN 14095
Beispiele von Objekten mit FW-Plänen im Gemeindegebiet - Versammlungsstätten - Antoniushof Rurberg - (Hauptschule Simmerath wg. der Turnhalle – ist gefordert) Feuerwehr Simmerath - Führungsgruppe

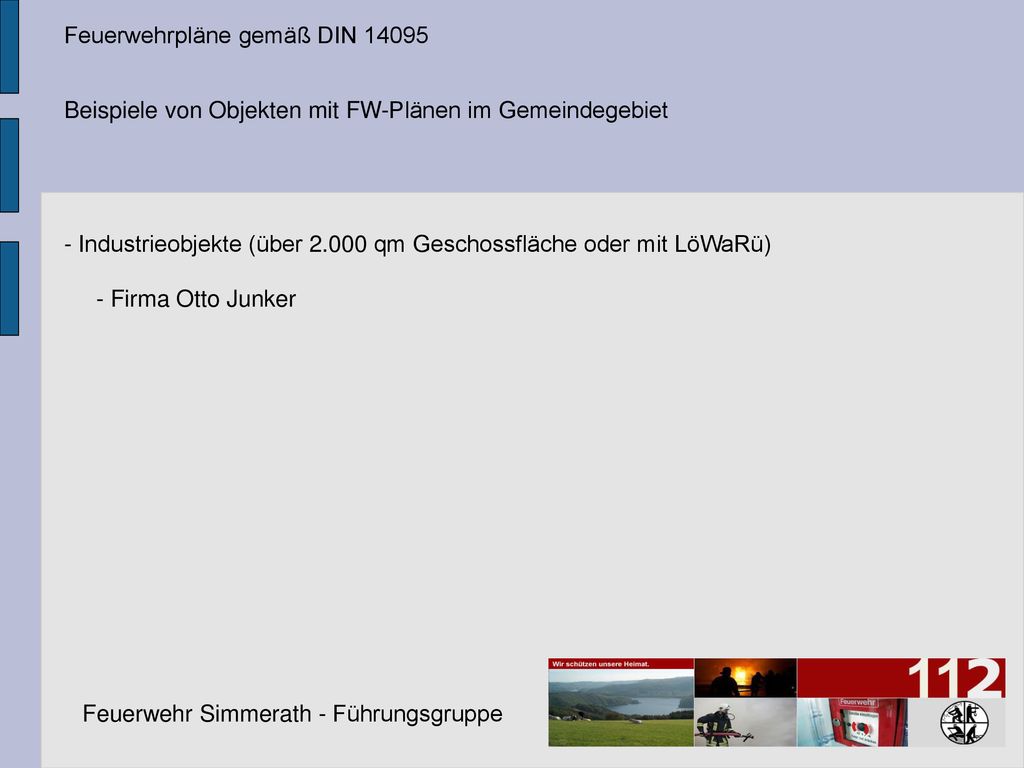

17 Feuerwehrpläne gemäß DIN 14095
Beispiele von Objekten mit FW-Plänen im Gemeindegebiet - Industrieobjekte (über qm Geschossfläche oder mit LöWaRü) - Firma Otto Junker Feuerwehr Simmerath - Führungsgruppe

18 Feuerwehrpläne gemäß DIN 14095
Beispiele von Objekten mit FW-Plänen im Gemeindegebiet - Beherbergungsstätten - Hotel Seemöwe – Einruhr - Jugendherberge Rurberg - Hotel Eifelgold-Rooding – Erkensruhr (wird geklärt, werden ansonsten gefordert) - Hotel Tal-Café – Erkensruhr (wird geklärt, werden ansonsten gefordert) - Hotel Sonnenhof – Einruhr (wird geprüft, werden ansonsten nachgefordert) Feuerwehr Simmerath - Führungsgruppe

19 Feuerwehrpläne gemäß DIN 14095
Was tun wenn keine Feuerwehrpläne vorhanden sind ? - Flucht- und Rettungswegpläne - enthalten keine Angaben zu Gefahren - Stellen nur ein Geschoss dar - Pläne von Brandgeschossen sind in der Regel nicht zu bekommen - Enthalten keine Angaben zur Wasserversorgung, Befahrbarkeit u.Ä. Feuerwehr Simmerath - Führungsgruppe

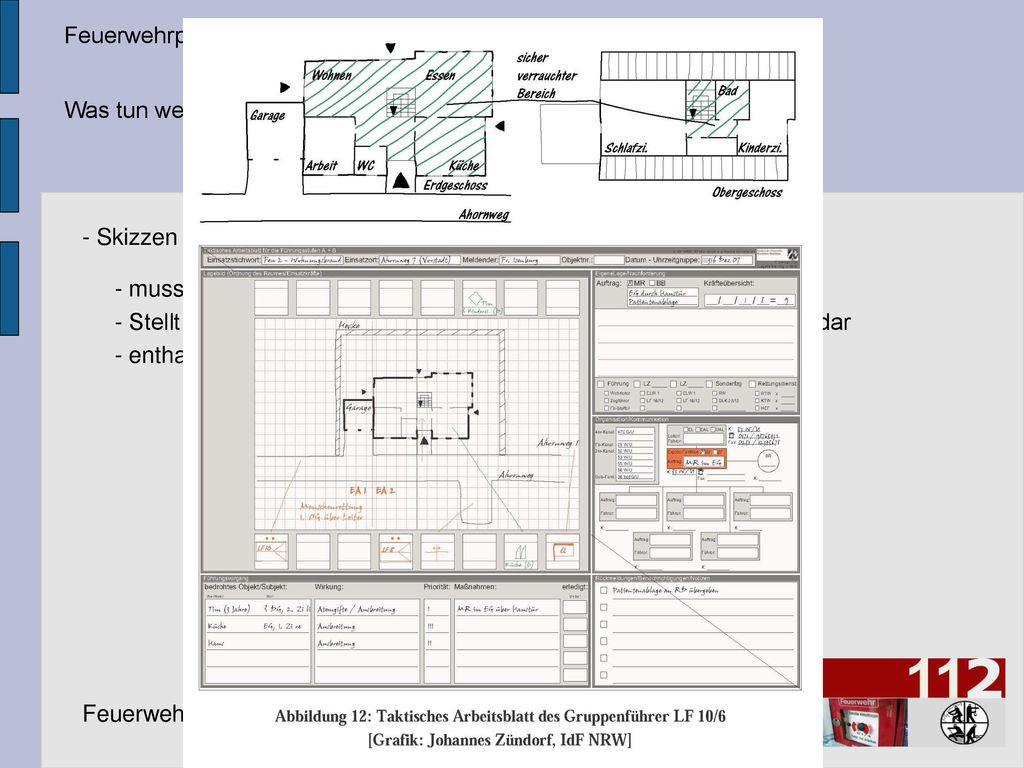

20 Feuerwehrpläne gemäß DIN 14095
Was tun wenn keine Feuerwehrpläne vorhanden sind ? - Skizzen auf dem taktischen Arbeitsblatt - muss erst per Hand im Einsatzgeschehen angefertigt werden - Stellt in der Regel nur die äußere Gegebenheiten der Einsatzstelle dar - enthalten nur Informationen die bereits erkundet wurden Feuerwehr Simmerath - Führungsgruppe

21 Fragen ??? Feuerwehrpläne gemäß DIN 14095
Feuerwehr Simmerath - Führungsgruppe

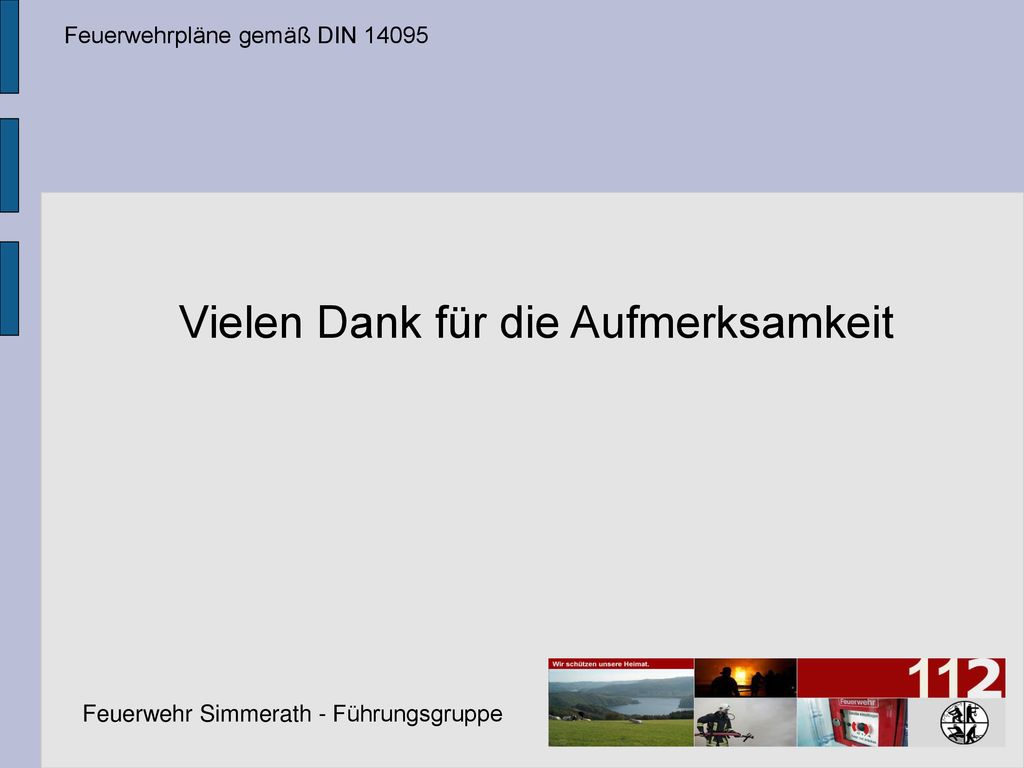

22 Vielen Dank für die Aufmerksamkeit
Feuerwehrpläne gemäß DIN 14095 Vielen Dank für die Aufmerksamkeit Feuerwehr Simmerath - Führungsgruppe
