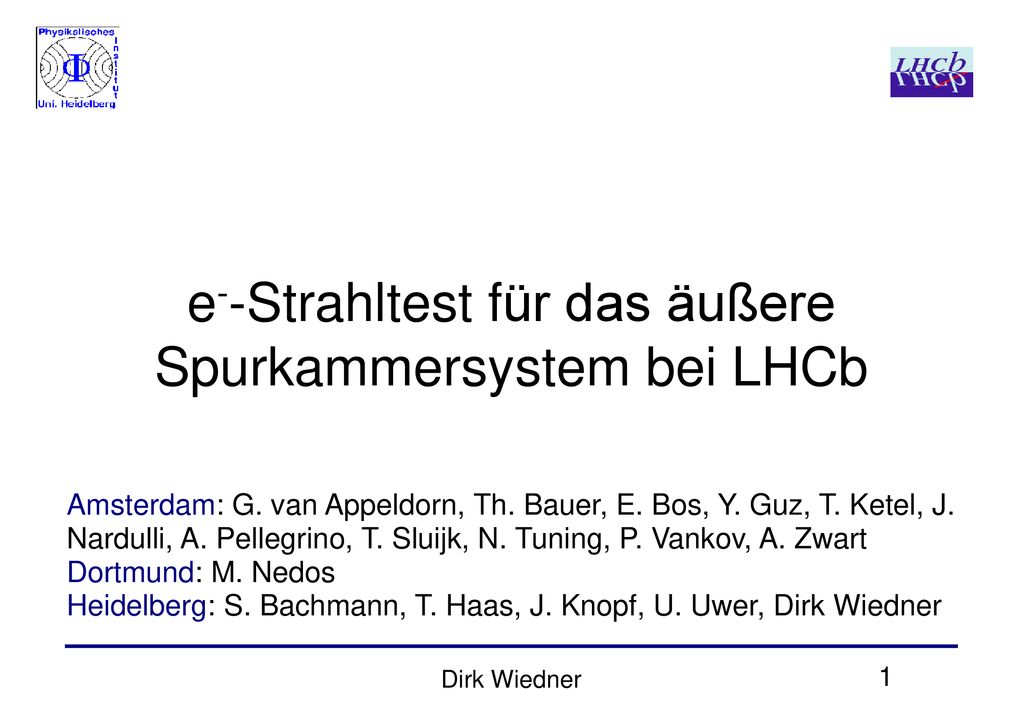

e--Strahltest für das äußere Spurkammersystem bei LHCb

Präsentation zum Thema: "e--Strahltest für das äußere Spurkammersystem bei LHCb"—  Präsentation transkript:

1 e--Strahltest für das äußere Spurkammersystem bei LHCb
Amsterdam: G. van Appeldorn, Th. Bauer, E. Bos, Y. Guz, T. Ketel, J. Nardulli, A. Pellegrino, T. Sluijk, N. Tuning, P. Vankov, A. Zwart Dortmund: M. Nedos Heidelberg: S. Bachmann, T. Haas, J. Knopf, U. Uwer, Dirk Wiedner

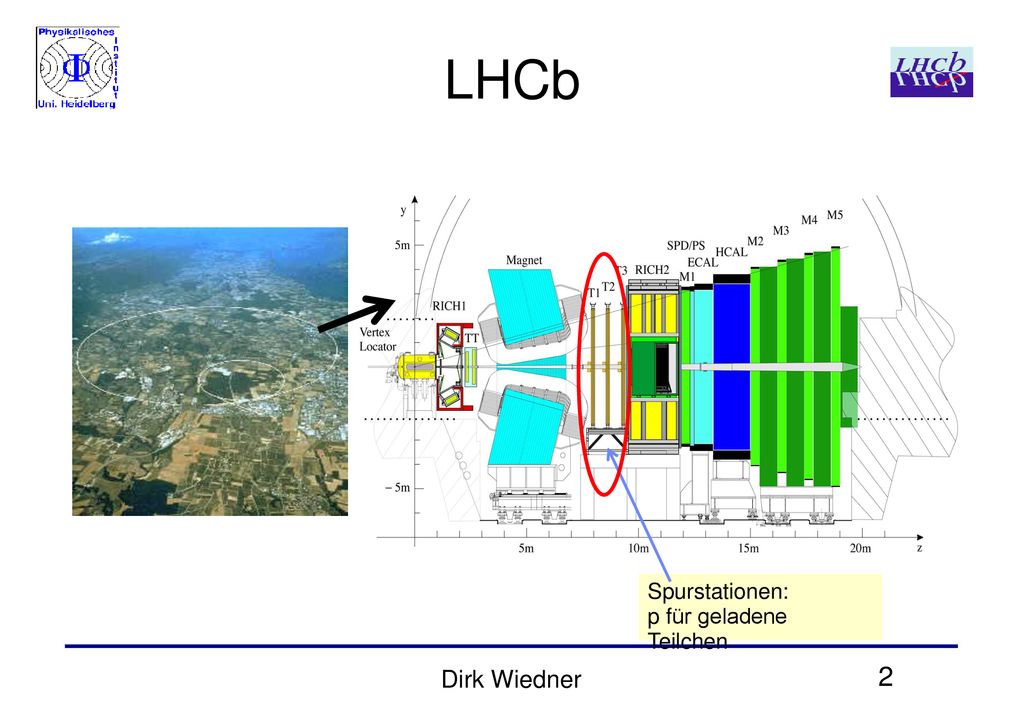

2 LHCb Spurstationen: p für geladene Teilchen

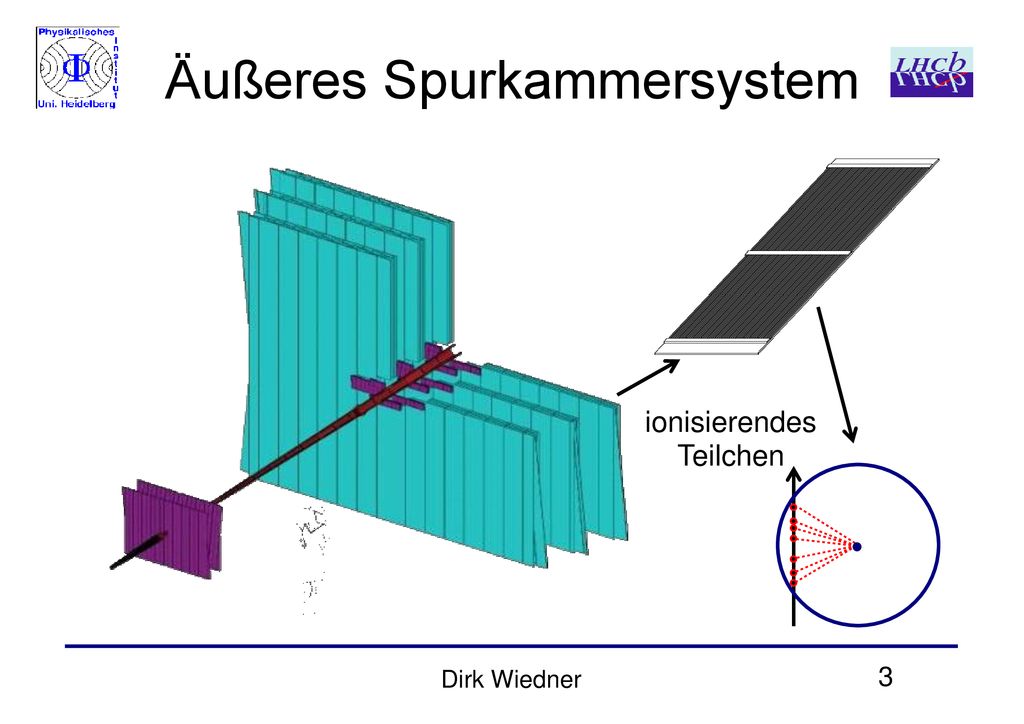

3 Äußeres Spurkammersystem
ionisierendes Teilchen

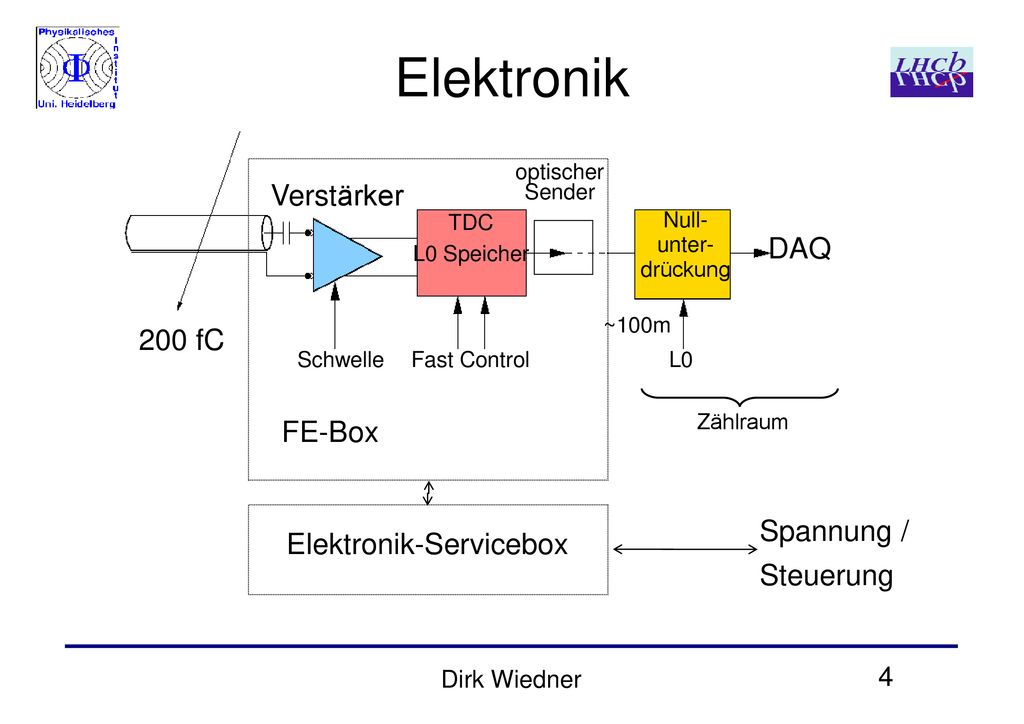

4 Elektronik Verstärker DAQ 200 fC FE-Box Spannung /
TDC L0 Speicher Null- unter- drückung Schwelle Fast Control L0 200 fC DAQ Zählraum ~100m FE-Box optischer Sender Elektronik-Servicebox Spannung / Steuerung

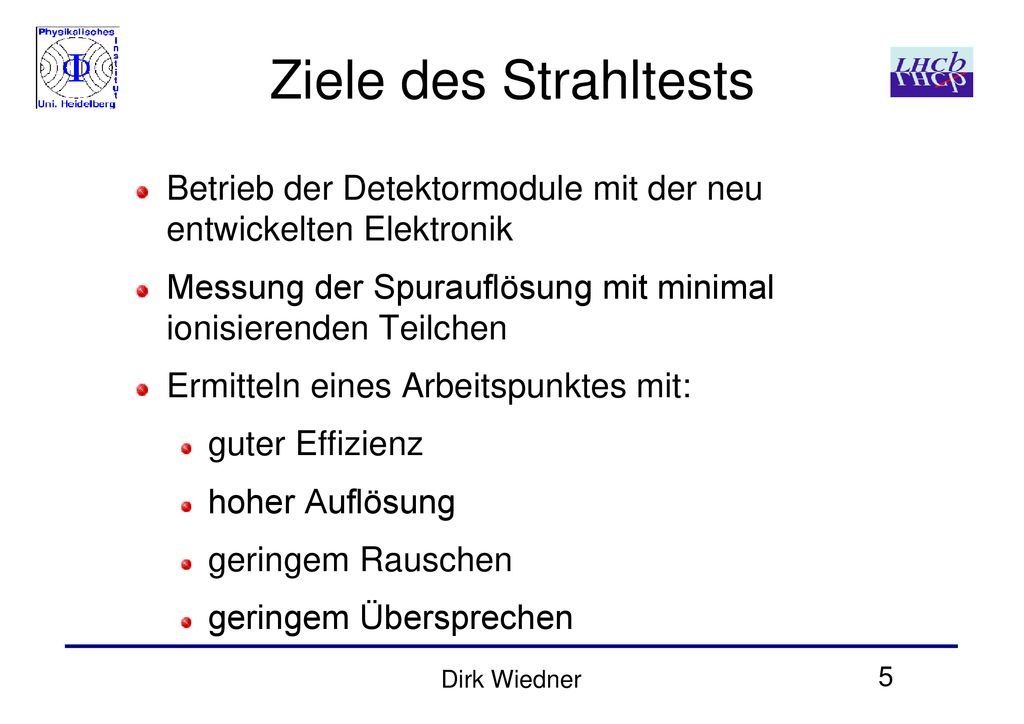

5 Ziele des Strahltests Betrieb der Detektormodule mit der neu entwickelten Elektronik Messung der Spurauflösung mit minimal ionisierenden Teilchen Ermitteln eines Arbeitspunktes mit: guter Effizienz hoher Auflösung geringem Rauschen geringem Übersprechen

6 Teststrahl Aufbau FE-Box Fast Control Slow Control e--Strahl 6 GeV
optische Empfänger- karte Szintillator Szintillator FPGA Si-Teleskop PC FE-Box Modul 4 Modul 3 Modul 2 Modul 1

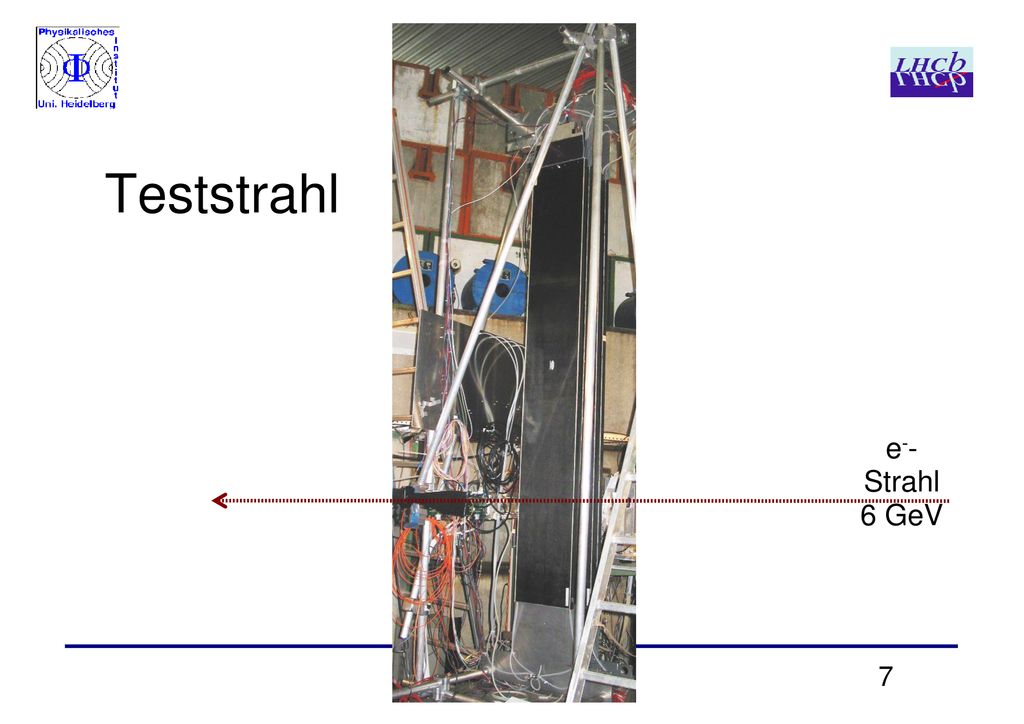

7 Teststrahl e--Strahl 6 GeV

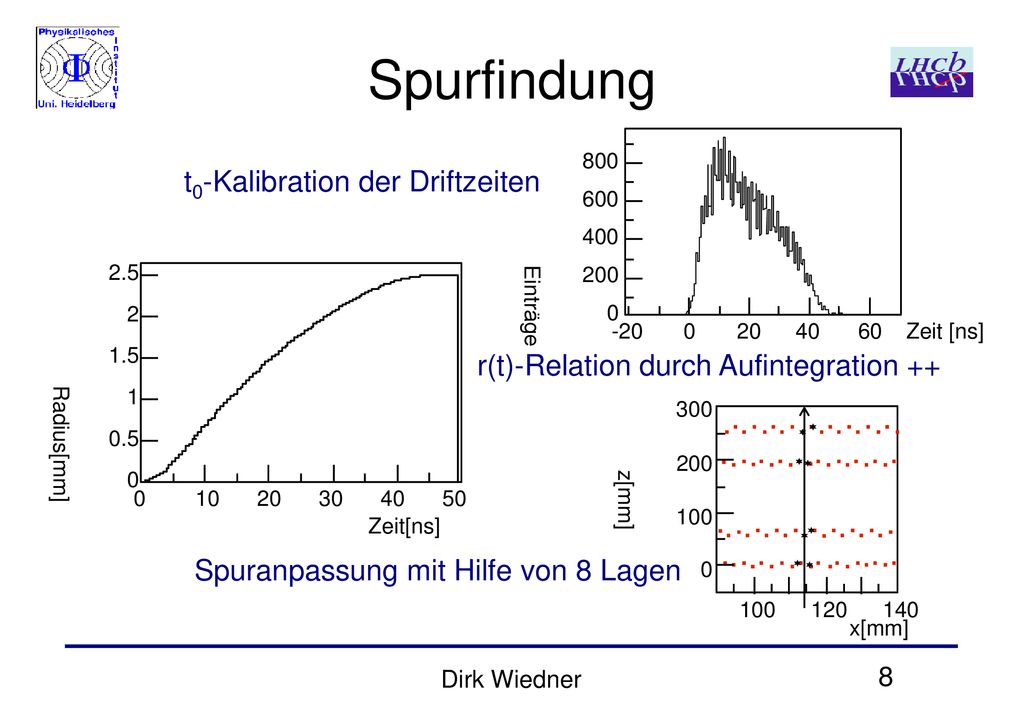

8 Spurfindung t0-Kalibration der Driftzeiten
200 400 600 800 20 40 60 -20 Zeit [ns] Einträge t0-Kalibration der Driftzeiten 2.5 2 1.5 1 0.5 10 20 30 40 50 Zeit[ns] Radius[mm] r(t)-Relation durch Aufintegration ++ 100 200 300 120 140 z[mm] x[mm] Spuranpassung mit Hilfe von 8 Lagen

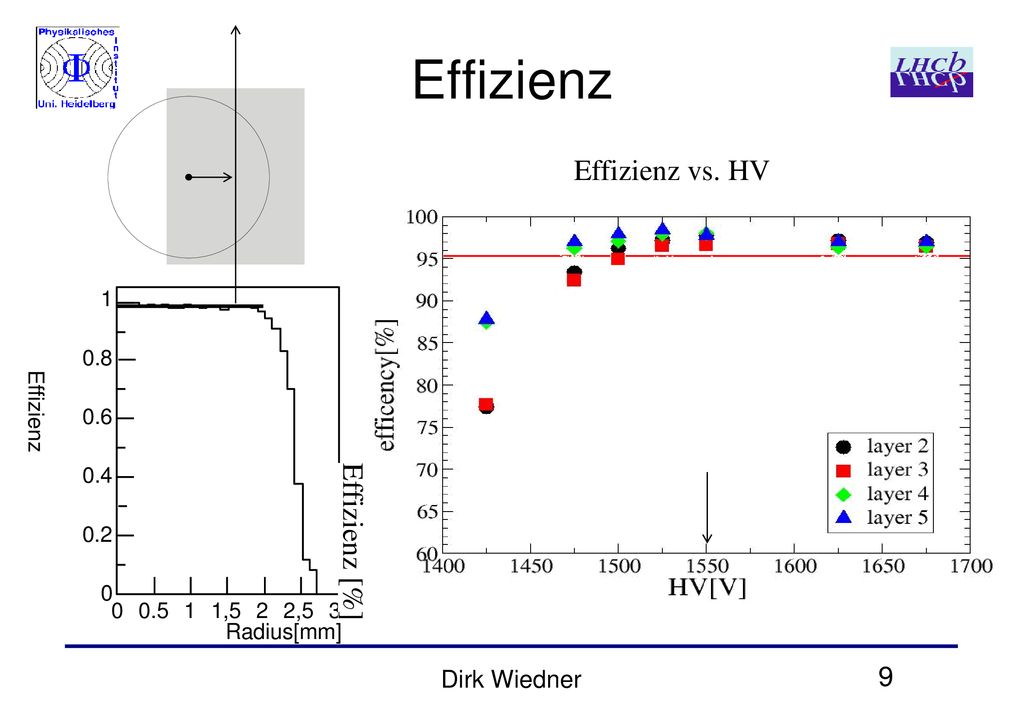

9 Effizienz Effizienz vs. HV Effizienz [%] 1 0.8 0.6 0.4 0.2 0.5 1,5 2
0.5 1,5 2 2,5 3 Effizienz Radius[mm] Effizienz [%]

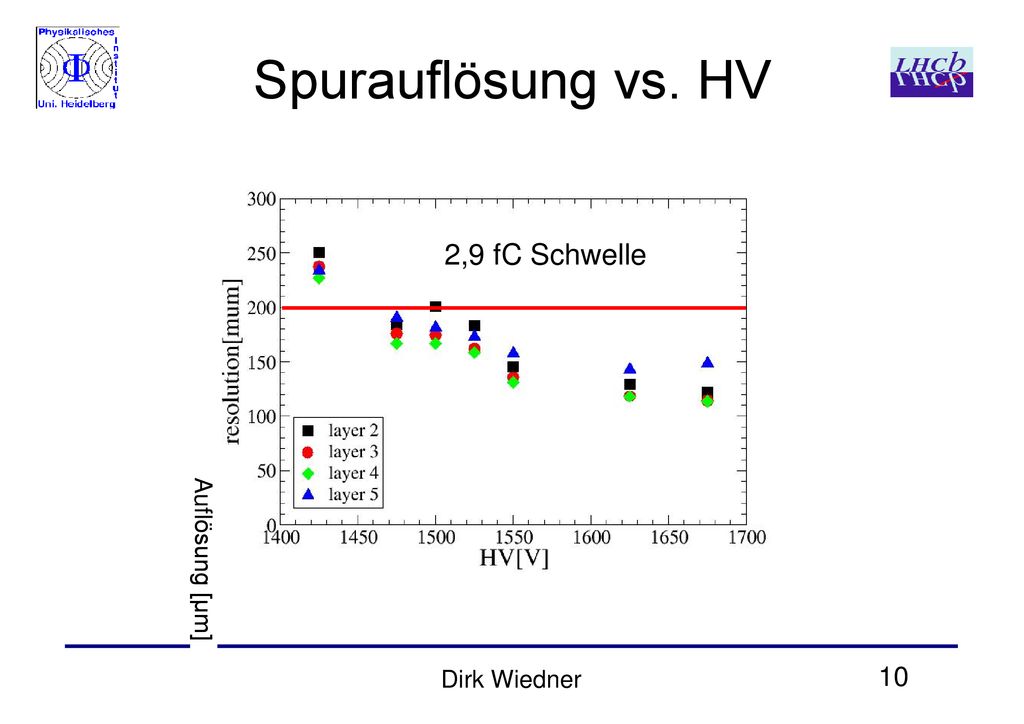

10 Spurauflösung vs. HV 2,9 fC Schwelle Auflösung [μm]

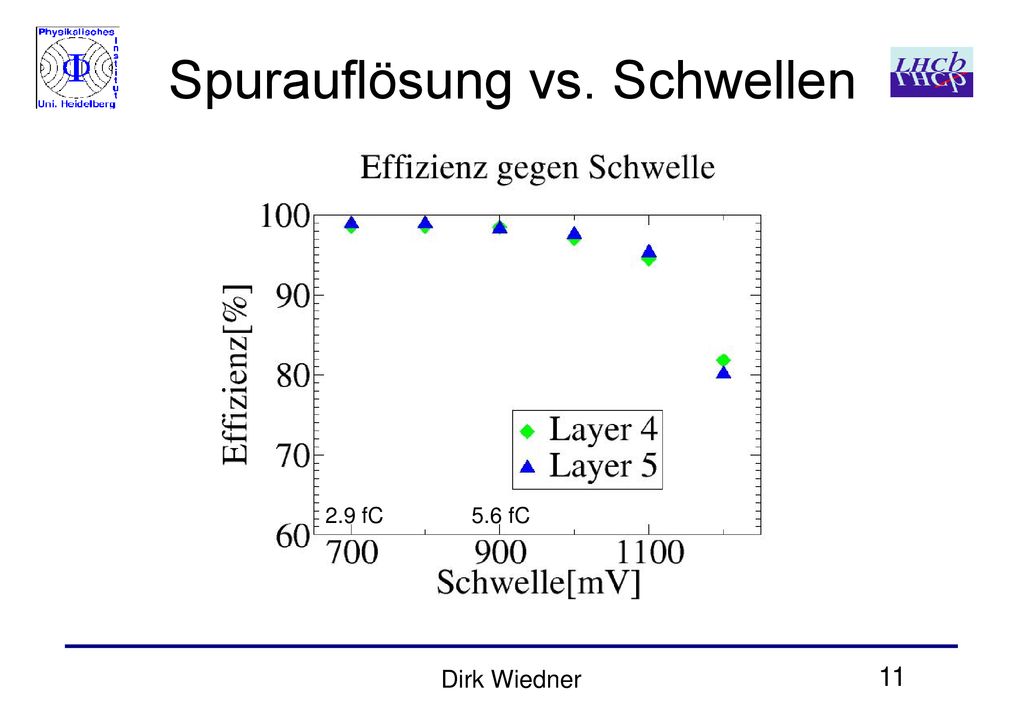

11 Spurauflösung vs. Schwellen
2.9 fC 5.6 fC

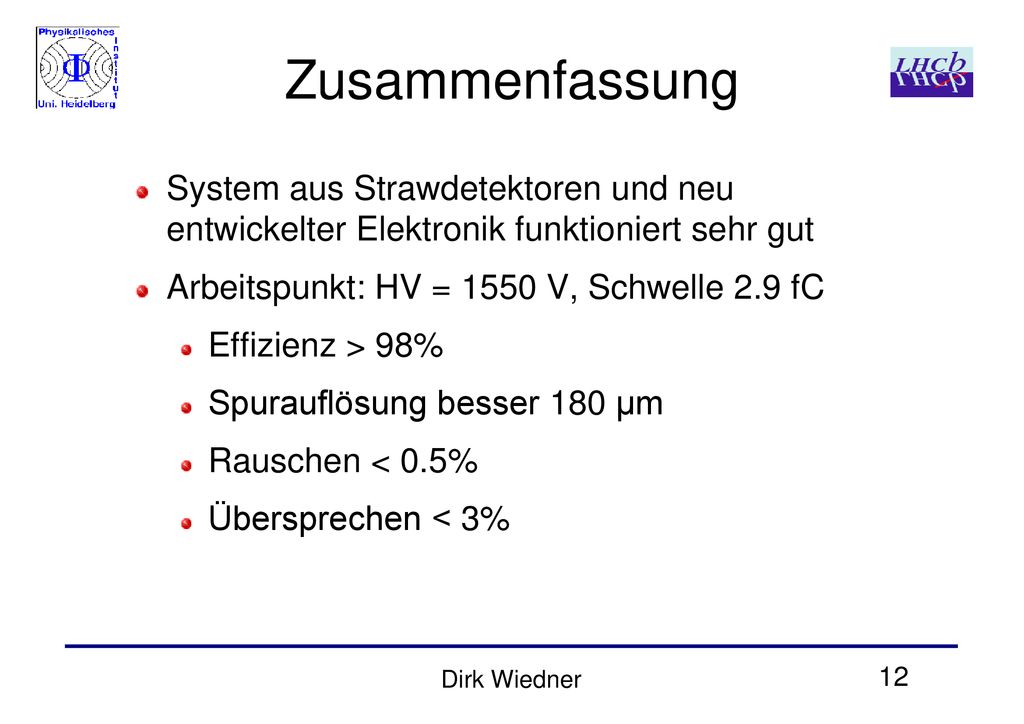

12 Zusammenfassung System aus Strawdetektoren und neu entwickelter Elektronik funktioniert sehr gut Arbeitspunkt: HV = 1550 V, Schwelle 2.9 fC Effizienz > 98% Spurauflösung besser 180 μm Rauschen < 0.5% Übersprechen < 3%

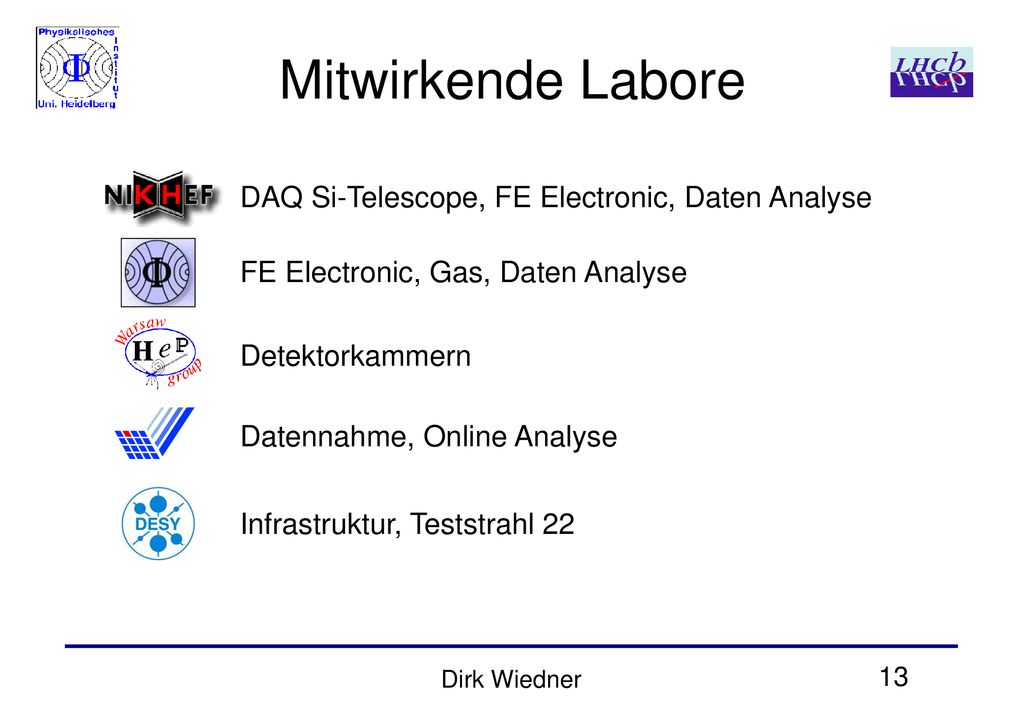

13 Mitwirkende Labore DAQ Si-Telescope, FE Electronic, Daten Analyse
FE Electronic, Gas, Daten Analyse Detektorkammern Datennahme, Online Analyse Infrastruktur, Teststrahl 22

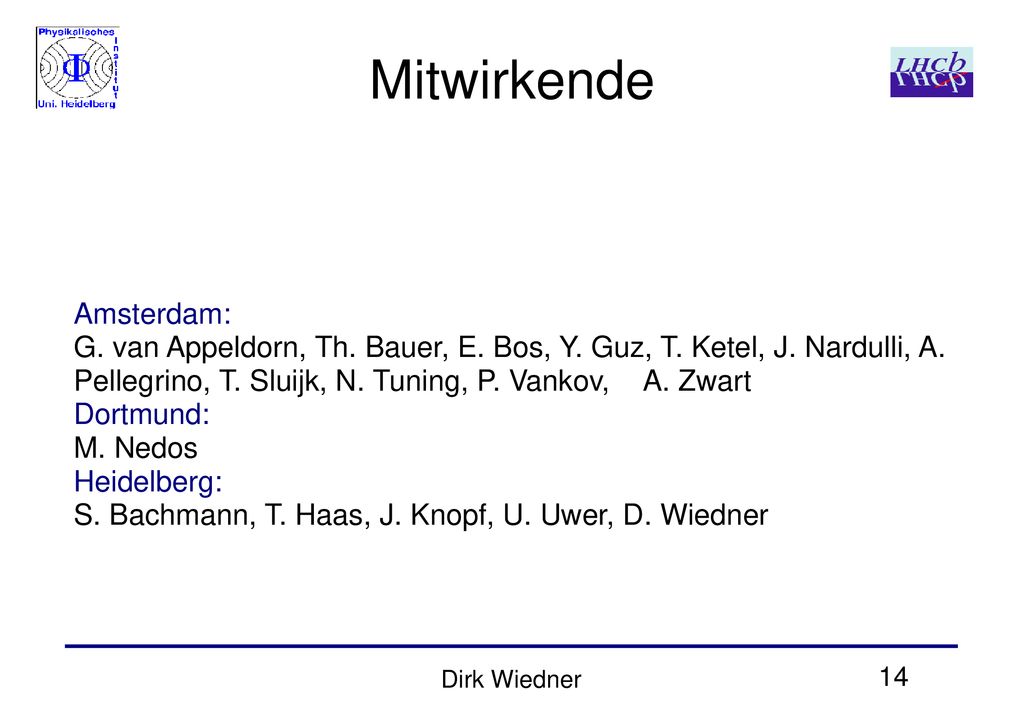

14 Mitwirkende Amsterdam:
G. van Appeldorn, Th. Bauer, E. Bos, Y. Guz, T. Ketel, J. Nardulli, A. Pellegrino, T. Sluijk, N. Tuning, P. Vankov, A. Zwart Dortmund: M. Nedos Heidelberg: S. Bachmann, T. Haas, J. Knopf, U. Uwer, D. Wiedner

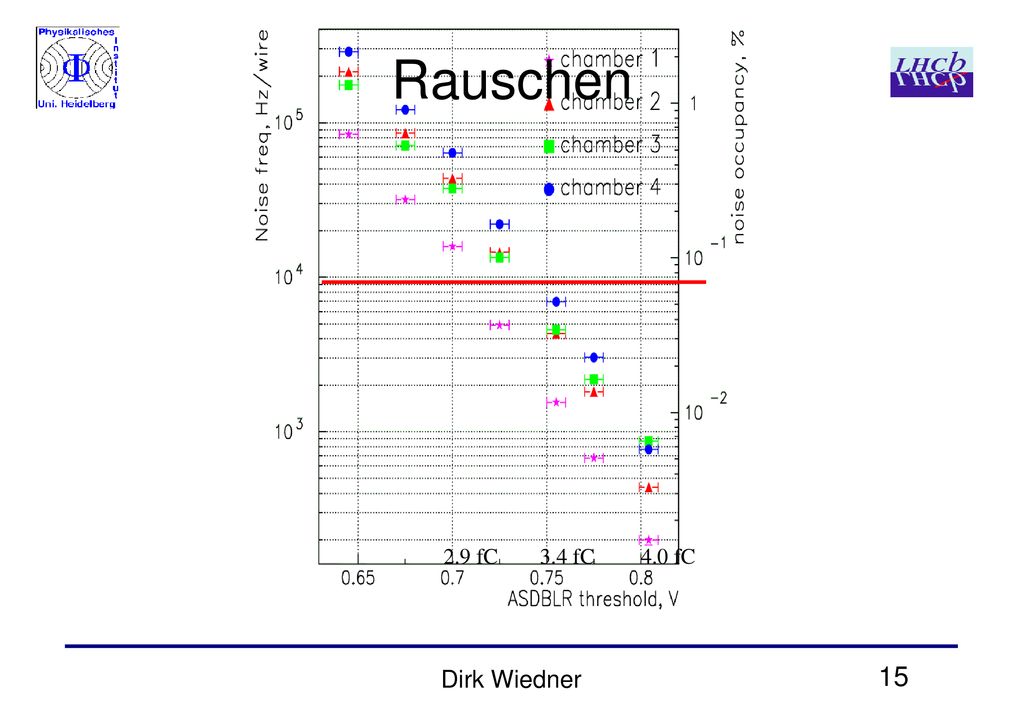

15 Rauschen 2.9 fC 3.4 fC 4.0 fC

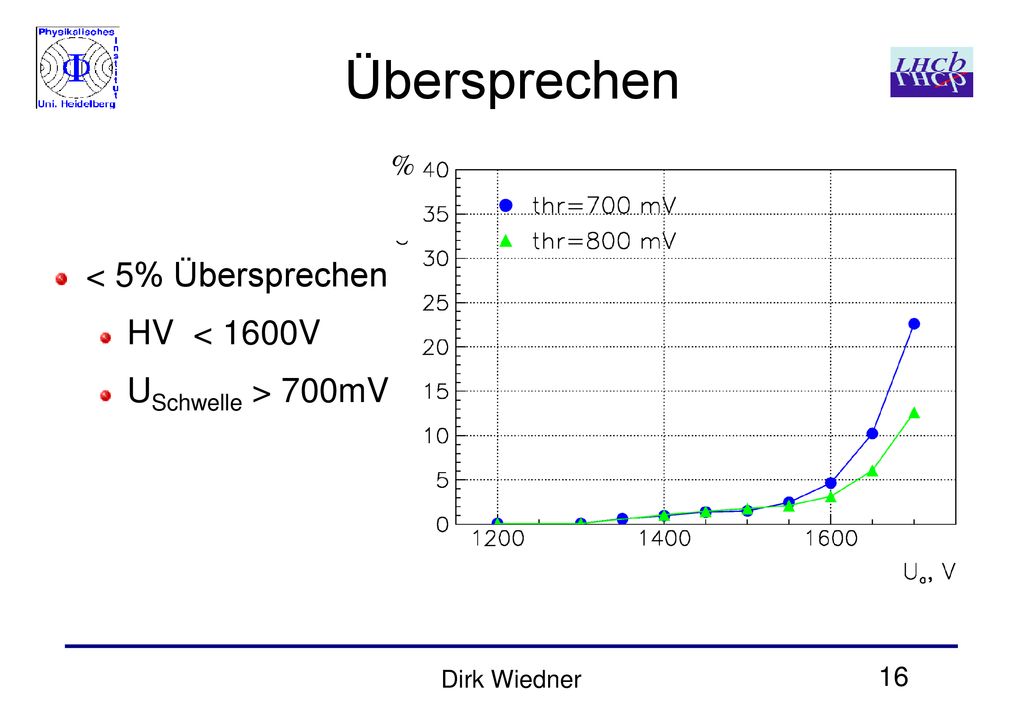

16 Übersprechen % < 5% Übersprechen HV < 1600V USchwelle > 700mV
