Softwareprojekt (WI) Seminar LaTeX (2) – Probleme und Erweiterungen

Präsentation zum Thema: "Softwareprojekt (WI) Seminar LaTeX (2) – Probleme und Erweiterungen"—  Präsentation transkript:

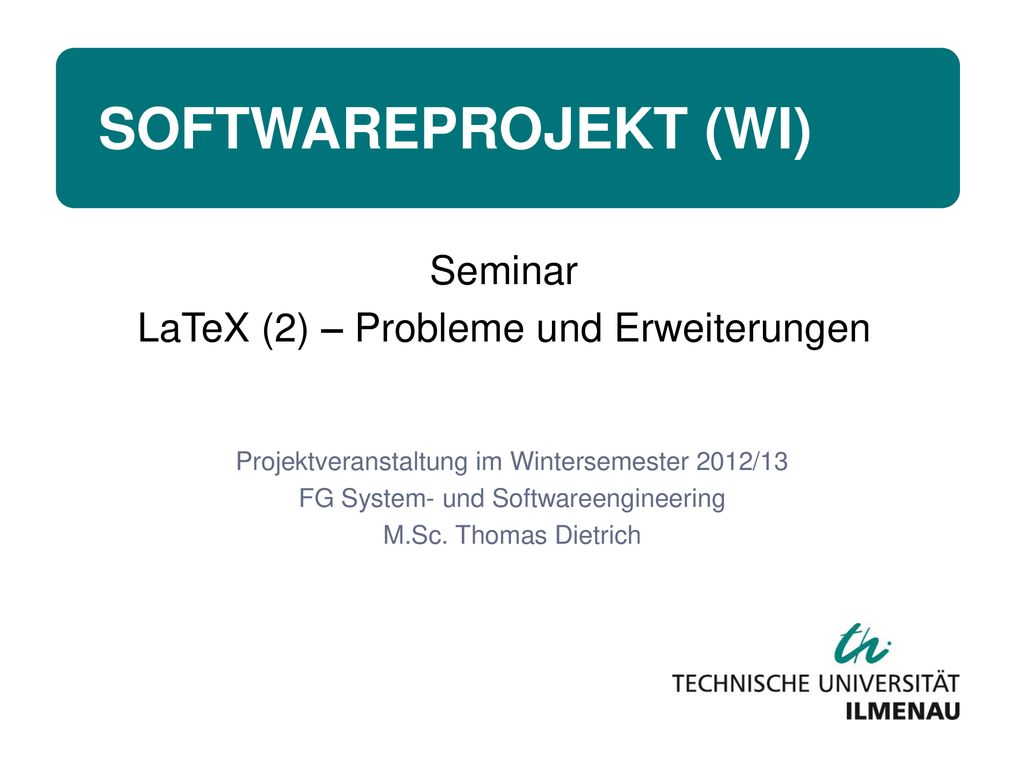

1 Softwareprojekt (WI) Seminar LaTeX (2) – Probleme und Erweiterungen
Projektveranstaltung im Wintersemester 2012/13 FG System- und Softwareengineering M.Sc. Thomas Dietrich

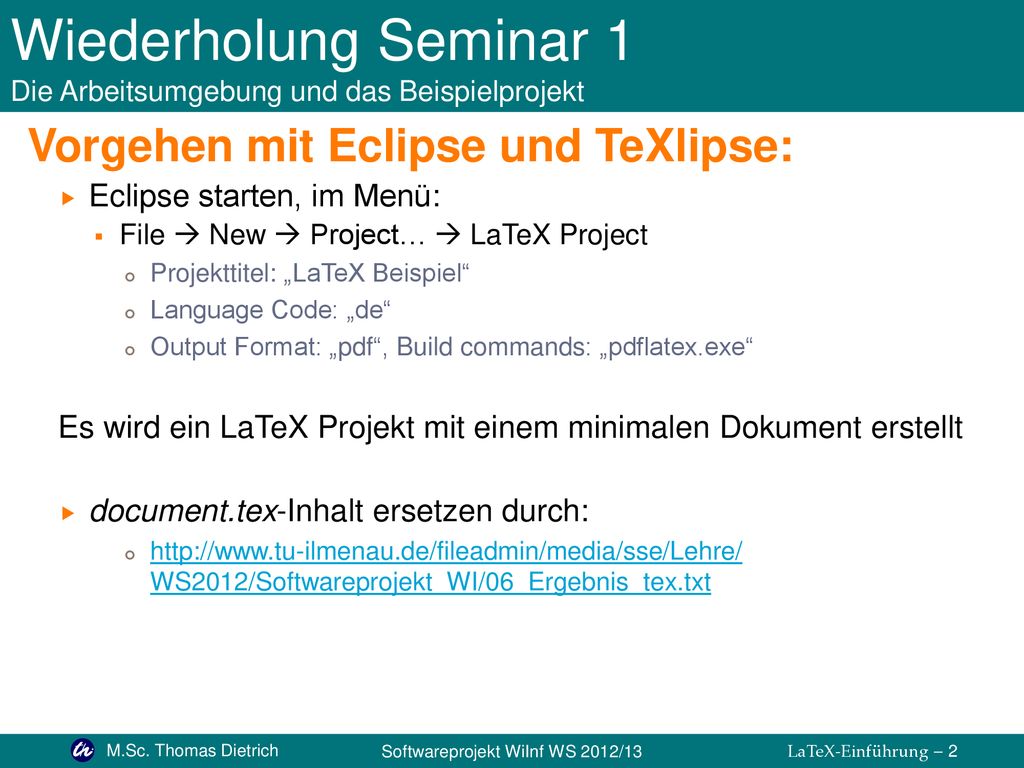

2 Wiederholung Seminar 1 Die Arbeitsumgebung und das Beispielprojekt
Vorgehen mit Eclipse und TeXlipse: Eclipse starten, im Menü: File  New  Project…  LaTeX Project Projekttitel: „LaTeX Beispiel“ Language Code: „de“ Output Format: „pdf“, Build commands: „pdflatex.exe“ Es wird ein LaTeX Projekt mit einem minimalen Dokument erstellt document.tex-Inhalt ersetzen durch: WS2012/Softwareprojekt_WI/06_Ergebnis_tex.txt

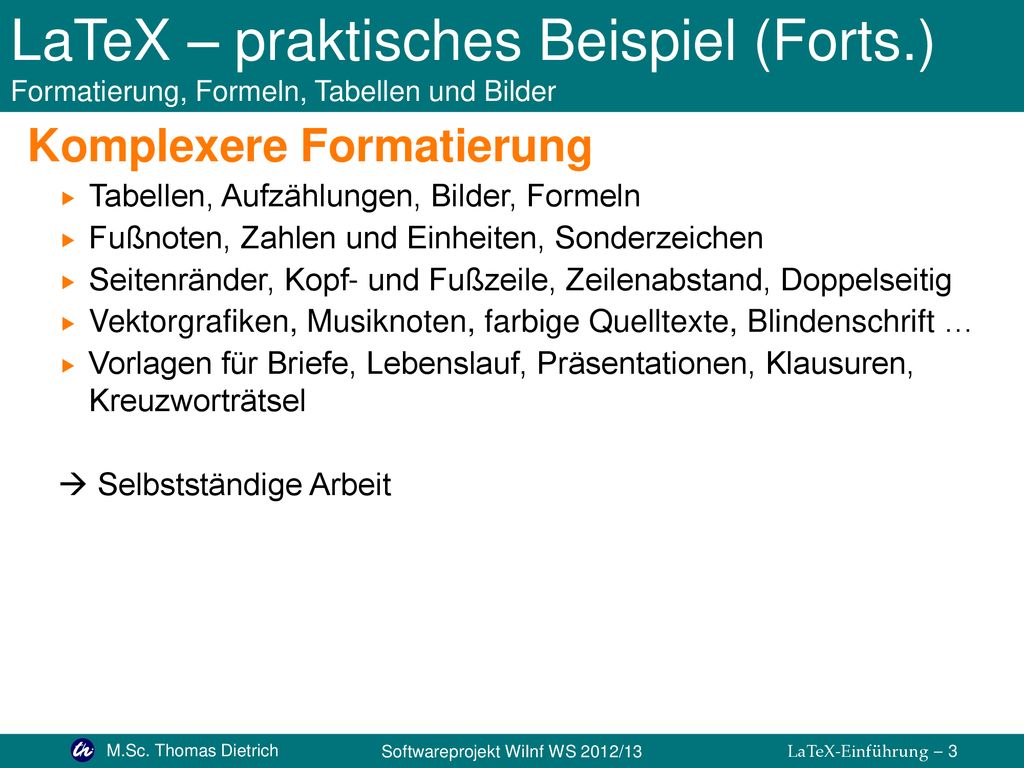

3 LaTeX – praktisches Beispiel (Forts
LaTeX – praktisches Beispiel (Forts.) Formatierung, Formeln, Tabellen und Bilder Komplexere Formatierung Tabellen, Aufzählungen, Bilder, Formeln Fußnoten, Zahlen und Einheiten, Sonderzeichen Seitenränder, Kopf- und Fußzeile, Zeilenabstand, Doppelseitig Vektorgrafiken, Musiknoten, farbige Quelltexte, Blindenschrift … Vorlagen für Briefe, Lebenslauf, Präsentationen, Klausuren, Kreuzworträtsel  Selbstständige Arbeit

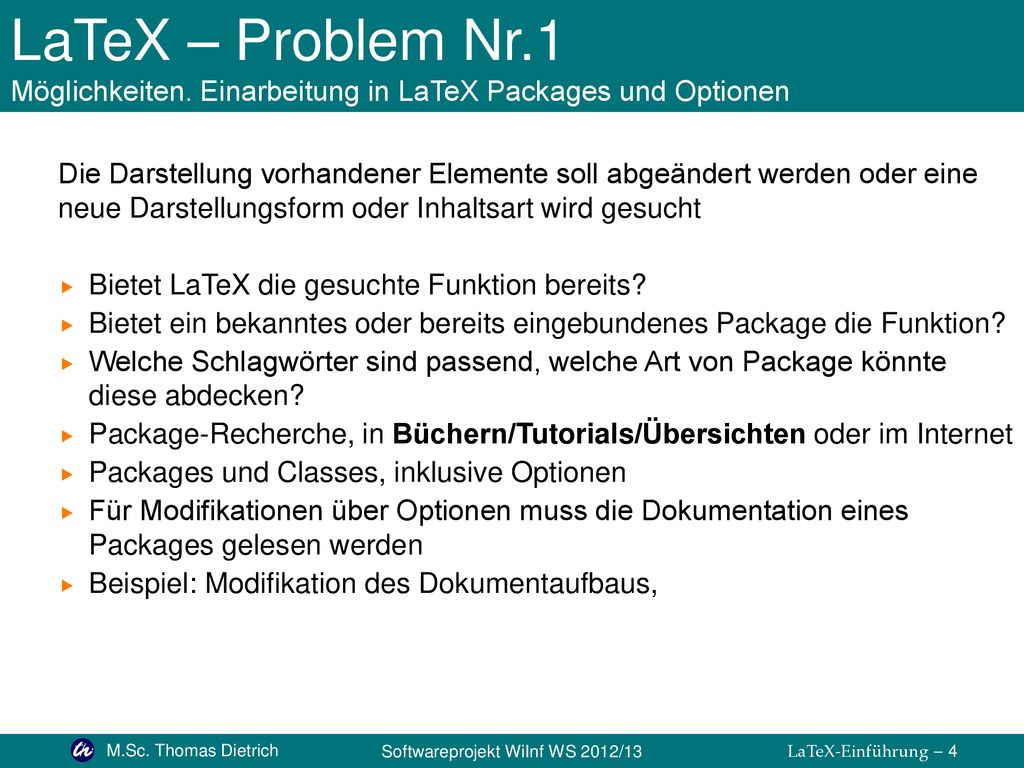

4 LaTeX – Problem Nr. 1 Möglichkeiten
LaTeX – Problem Nr.1 Möglichkeiten. Einarbeitung in LaTeX Packages und Optionen Die Darstellung vorhandener Elemente soll abgeändert werden oder eine neue Darstellungsform oder Inhaltsart wird gesucht Bietet LaTeX die gesuchte Funktion bereits? Bietet ein bekanntes oder bereits eingebundenes Package die Funktion? Welche Schlagwörter sind passend, welche Art von Package könnte diese abdecken? Package-Recherche, in Büchern/Tutorials/Übersichten oder im Internet Packages und Classes, inklusive Optionen Für Modifikationen über Optionen muss die Dokumentation eines Packages gelesen werden Beispiel: Modifikation des Dokumentaufbaus,

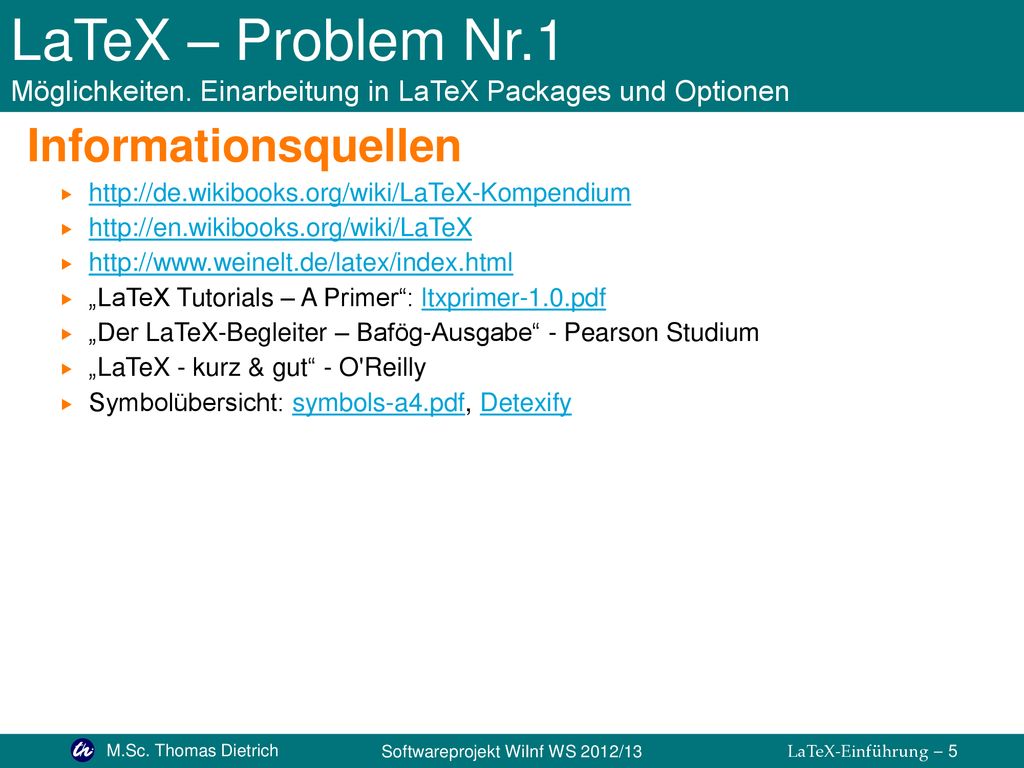

5 LaTeX – Problem Nr. 1 Möglichkeiten
LaTeX – Problem Nr.1 Möglichkeiten. Einarbeitung in LaTeX Packages und Optionen Informationsquellen „LaTeX Tutorials – A Primer“: ltxprimer-1.0.pdf „Der LaTeX-Begleiter – Bafög-Ausgabe“ - Pearson Studium „LaTeX - kurz & gut“ - O'Reilly Symbolübersicht: symbols-a4.pdf, Detexify

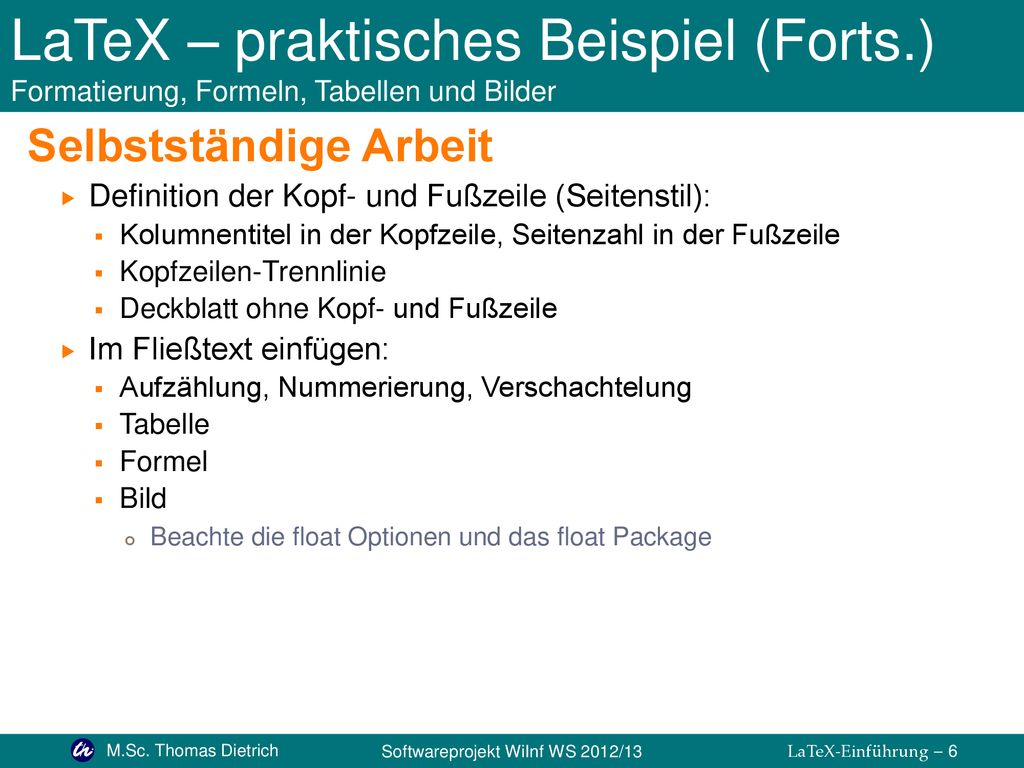

6 LaTeX – praktisches Beispiel (Forts
LaTeX – praktisches Beispiel (Forts.) Formatierung, Formeln, Tabellen und Bilder Selbstständige Arbeit Definition der Kopf- und Fußzeile (Seitenstil): Kolumnentitel in der Kopfzeile, Seitenzahl in der Fußzeile Kopfzeilen-Trennlinie Deckblatt ohne Kopf- und Fußzeile Im Fließtext einfügen: Aufzählung, Nummerierung, Verschachtelung Tabelle Formel Bild Beachte die float Optionen und das float Package

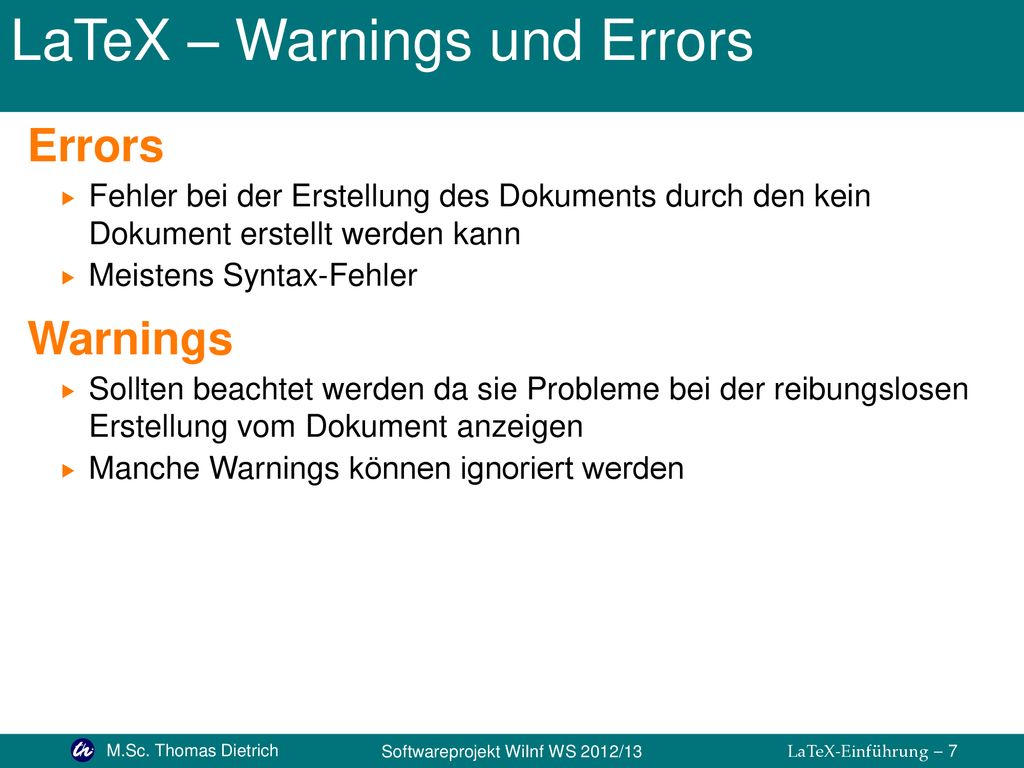

7 LaTeX – Warnings und Errors
Fehler bei der Erstellung des Dokuments durch den kein Dokument erstellt werden kann Meistens Syntax-Fehler Warnings Sollten beachtet werden da sie Probleme bei der reibungslosen Erstellung vom Dokument anzeigen Manche Warnings können ignoriert werden

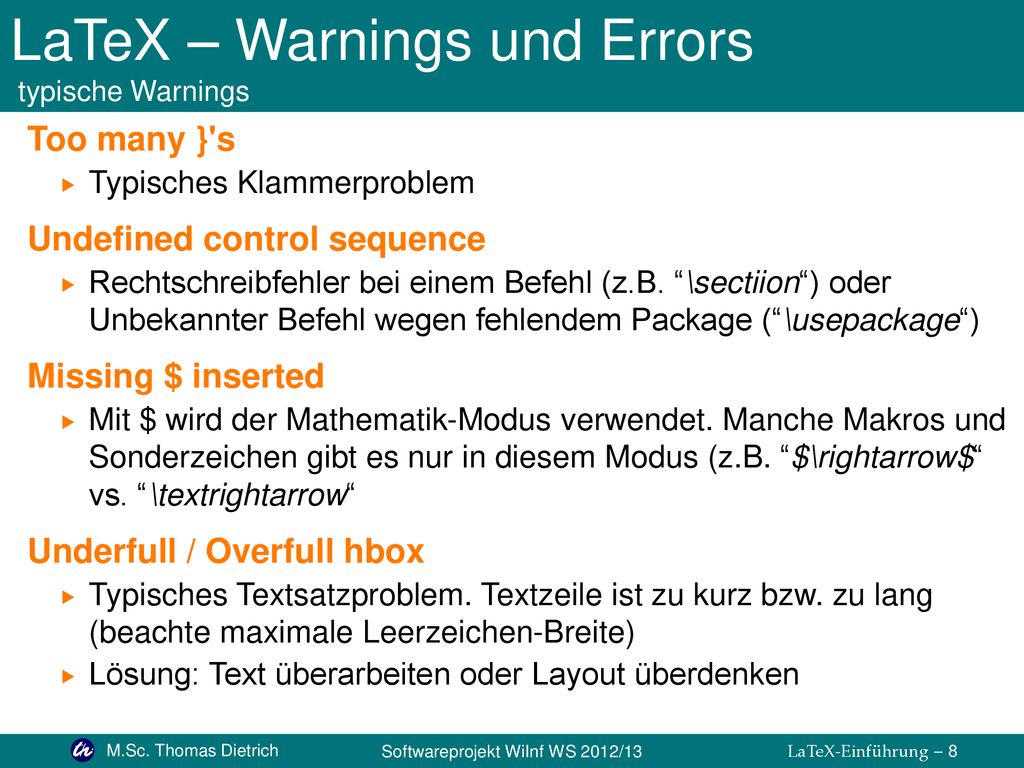

8 LaTeX – Warnings und Errors typische Warnings
Too many }'s Typisches Klammerproblem Undefined control sequence Rechtschreibfehler bei einem Befehl (z.B. “\sectiion“) oder Unbekannter Befehl wegen fehlendem Package (“\usepackage“) Missing $ inserted Mit $ wird der Mathematik-Modus verwendet. Manche Makros und Sonderzeichen gibt es nur in diesem Modus (z.B. “$\rightarrow$“ vs. “\textrightarrow“ Underfull / Overfull hbox Typisches Textsatzproblem. Textzeile ist zu kurz bzw. zu lang (beachte maximale Leerzeichen-Breite) Lösung: Text überarbeiten oder Layout überdenken

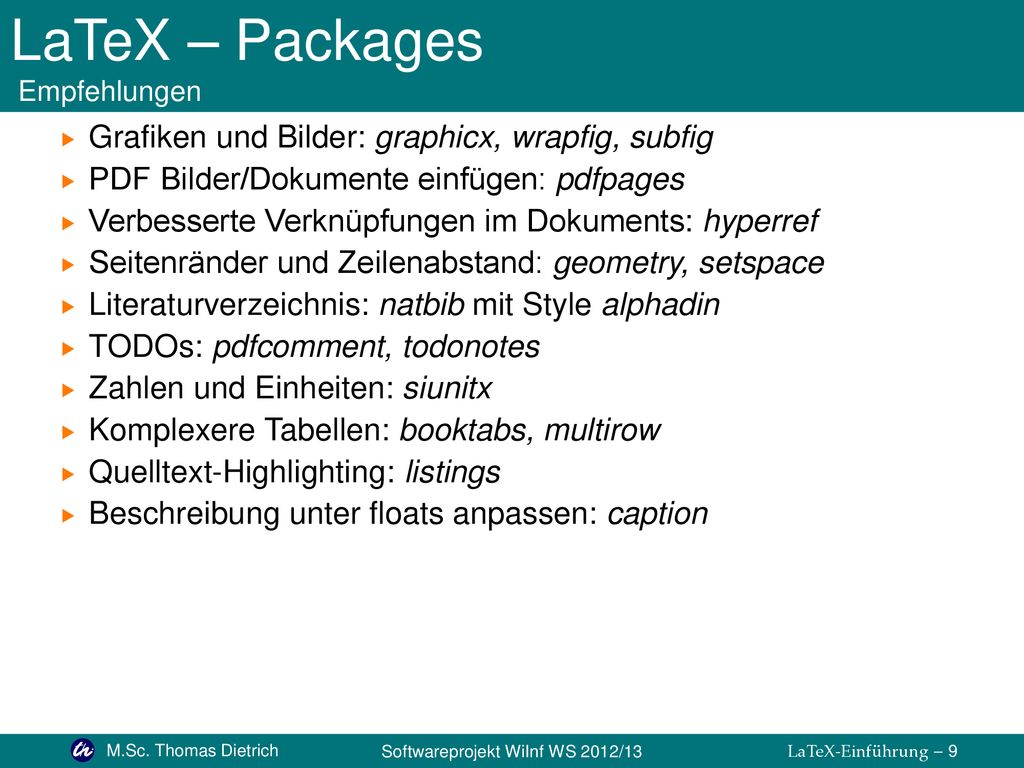

9 LaTeX – Packages Empfehlungen
Grafiken und Bilder: graphicx, wrapfig, subfig PDF Bilder/Dokumente einfügen: pdfpages Verbesserte Verknüpfungen im Dokuments: hyperref Seitenränder und Zeilenabstand: geometry, setspace Literaturverzeichnis: natbib mit Style alphadin TODOs: pdfcomment, todonotes Zahlen und Einheiten: siunitx Komplexere Tabellen: booktabs, multirow Quelltext-Highlighting: listings Beschreibung unter floats anpassen: caption

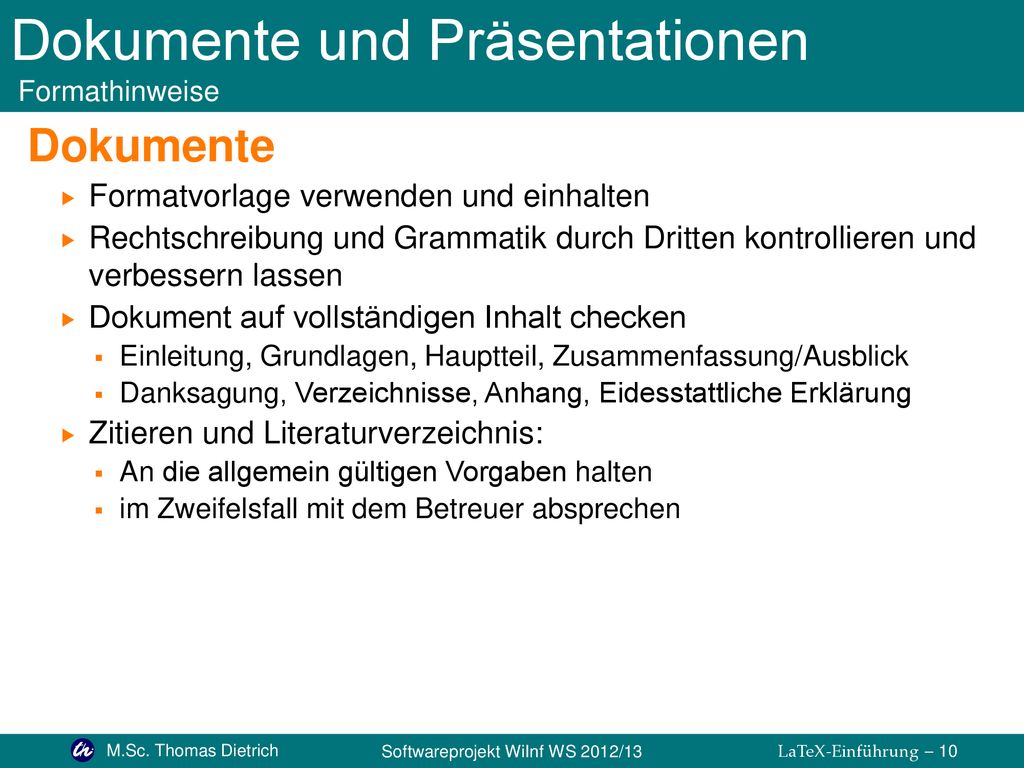

10 Dokumente und Präsentationen Formathinweise
Formatvorlage verwenden und einhalten Rechtschreibung und Grammatik durch Dritten kontrollieren und verbessern lassen Dokument auf vollständigen Inhalt checken Einleitung, Grundlagen, Hauptteil, Zusammenfassung/Ausblick Danksagung, Verzeichnisse, Anhang, Eidesstattliche Erklärung Zitieren und Literaturverzeichnis: An die allgemein gültigen Vorgaben halten im Zweifelsfall mit dem Betreuer absprechen

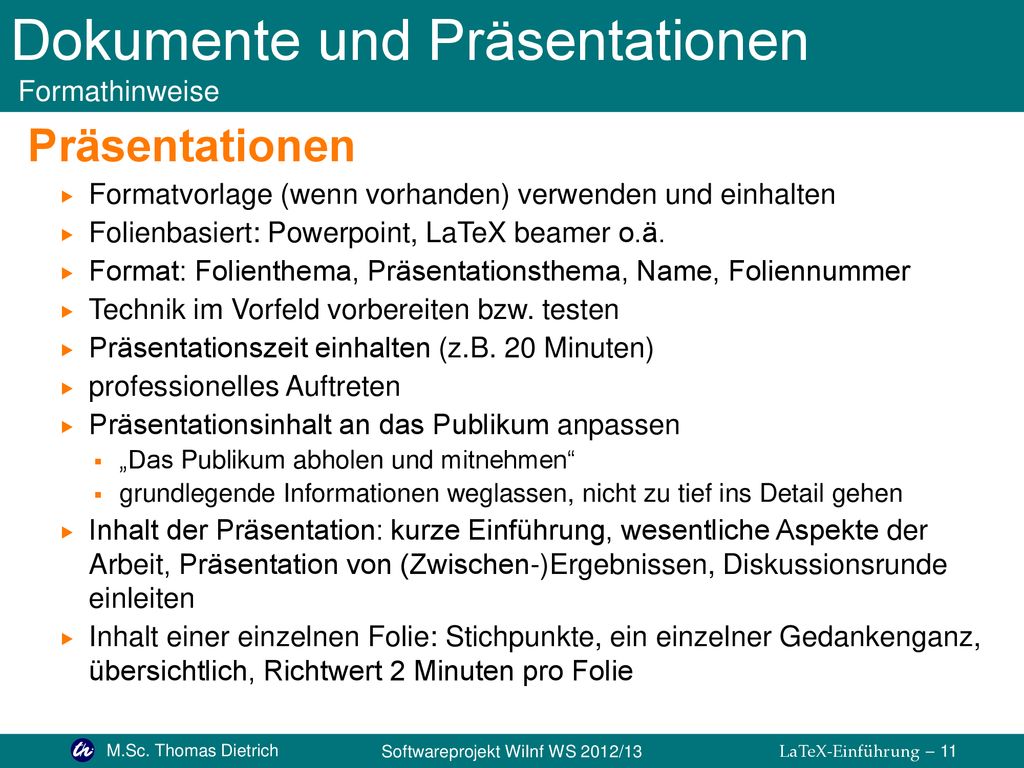

11 Dokumente und Präsentationen Formathinweise
Formatvorlage (wenn vorhanden) verwenden und einhalten Folienbasiert: Powerpoint, LaTeX beamer o.ä. Format: Folienthema, Präsentationsthema, Name, Foliennummer Technik im Vorfeld vorbereiten bzw. testen Präsentationszeit einhalten (z.B. 20 Minuten) professionelles Auftreten Präsentationsinhalt an das Publikum anpassen „Das Publikum abholen und mitnehmen“ grundlegende Informationen weglassen, nicht zu tief ins Detail gehen Inhalt der Präsentation: kurze Einführung, wesentliche Aspekte der Arbeit, Präsentation von (Zwischen-)Ergebnissen, Diskussionsrunde einleiten Inhalt einer einzelnen Folie: Stichpunkte, ein einzelner Gedankenganz, übersichtlich, Richtwert 2 Minuten pro Folie
