Gasströmungen im Vakuum.

Präsentation zum Thema: "Gasströmungen im Vakuum."—  Präsentation transkript:

1 Gasströmungen im Vakuum.

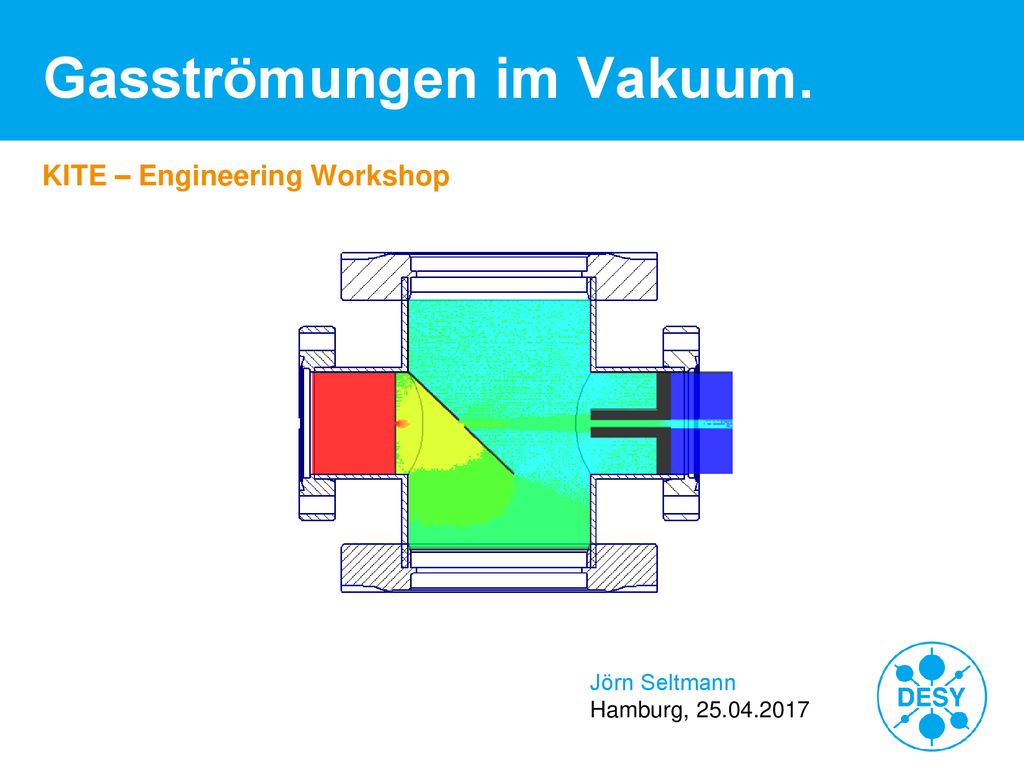

KITE – Engineering Workshop Motivation Gaseinlass, DiffPump Knudsenströmung, MFW kein CFD -> DSMC BewegungsRegeln Jörn Seltmann Hamburg,

2 Strömungsformen Viskose Strömung Navier-Stokes Kontinuum
Dichte, Temperatur, etc. bis Grobvakuum Molekulare Strömung DSMC Diskrete Partikel Mittlere freie Weglänge, Kollisionsdauer HV und UHV Sinkender Druck Knudsenströmung

3 Strömungsmechanismen Molekulare Strömung
Mittlere freie Weglänge Partikel- kollision Wand- Hohe Geschwindigkeit der Gaspartikel (mehrere hundert m/s) und große freie Weglänge verändern das Verhältnis von Partikelkollisionen zu Wandkollisionen. Knudsenzahl = Mittlere freie Weglänge Charakteristische Länge Bereich Knudsenzahlen MfW Viskos Kn ≤ 0.01 < 100nm Knudsen 0.01 ≤ Kn ≤ 2 ~ 100mm Molekular 2 ≤ Kn > 100m Kollision Molekül- durchmesser

4 Simulationsprogramme (Beispiele)
DS2V: 2D (selbst zeichnen) Alle Strömungsformen (Vorteile bei Knudsen-Strömung) MolFlow+: 3D (aus SE übernehmen) Molekulare Strömung

5 Anwendungen Gaseinlass: Differentielle Pumpstufe:
Öffnungen sind 1, 2 und 3 mm groß. (Synchrotronstrahl in rot dargestellt)

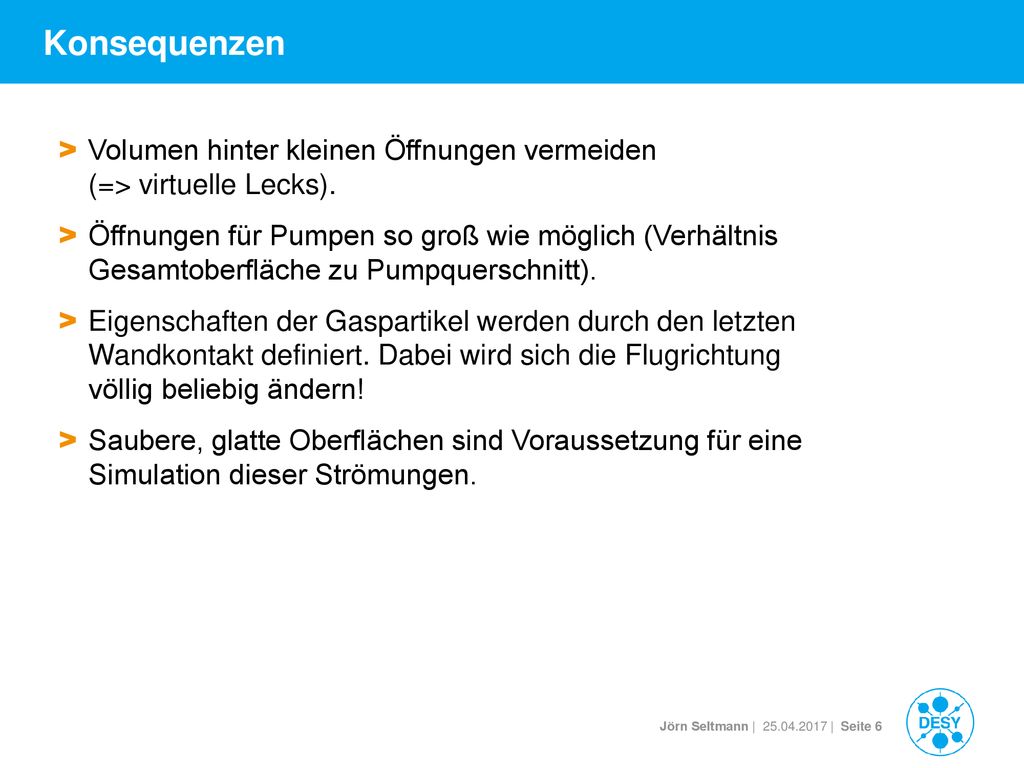

6 Konsequenzen Volumen hinter kleinen Öffnungen vermeiden (=> virtuelle Lecks). Öffnungen für Pumpen so groß wie möglich (Verhältnis Gesamtoberfläche zu Pumpquerschnitt). Eigenschaften der Gaspartikel werden durch den letzten Wandkontakt definiert. Dabei wird sich die Flugrichtung völlig beliebig ändern! Saubere, glatte Oberflächen sind Voraussetzung für eine Simulation dieser Strömungen.
