Vorgehensweise bei der Portierung von Linux Software auf MS Windows

Vorgehensweise bei der Portierung von Linux Software auf MS Windows
/ Niklas Radtke

Unterschiede zwischen Linux und Windows Portierung der Software-Tools

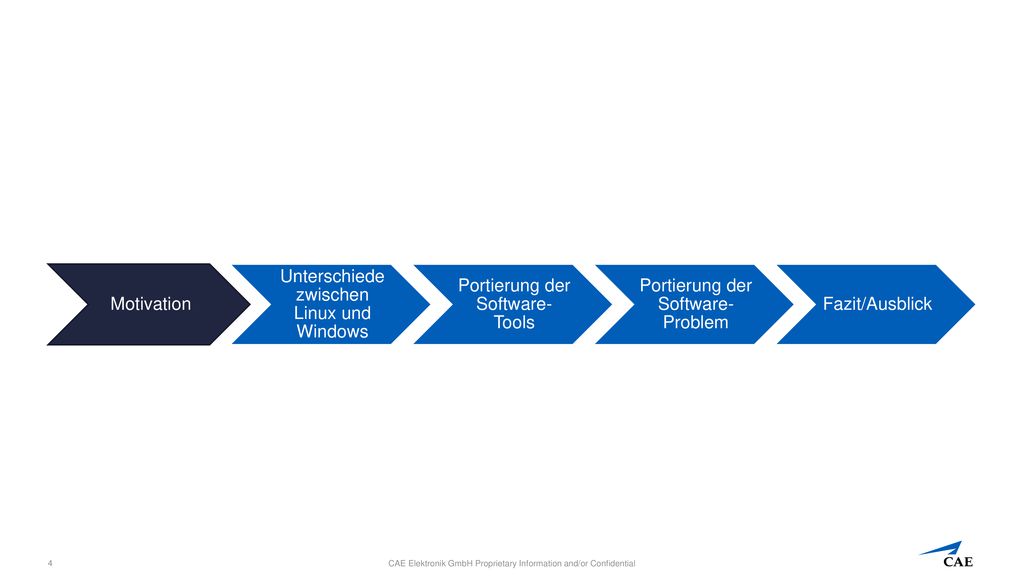

Motivation Unterschiede zwischen Linux und Windows Portierung der Software-Tools Portierung der Software-Probleme Fazit/Ausblick

MOTIVATION Momentan: GESI läuft nur unter OpenSUSE 13.1 und SUSE SLED
Zielsetzung: GESI soll unter Windows nutzbar sein Dafür muss der taktische Arbeitsplatz unter Windows laufen und eine Kommunikation zum Controller, der auf Linux läuft, bereitstehen VM würde zu große Performanceverluste aufweisen  Portierung nötig

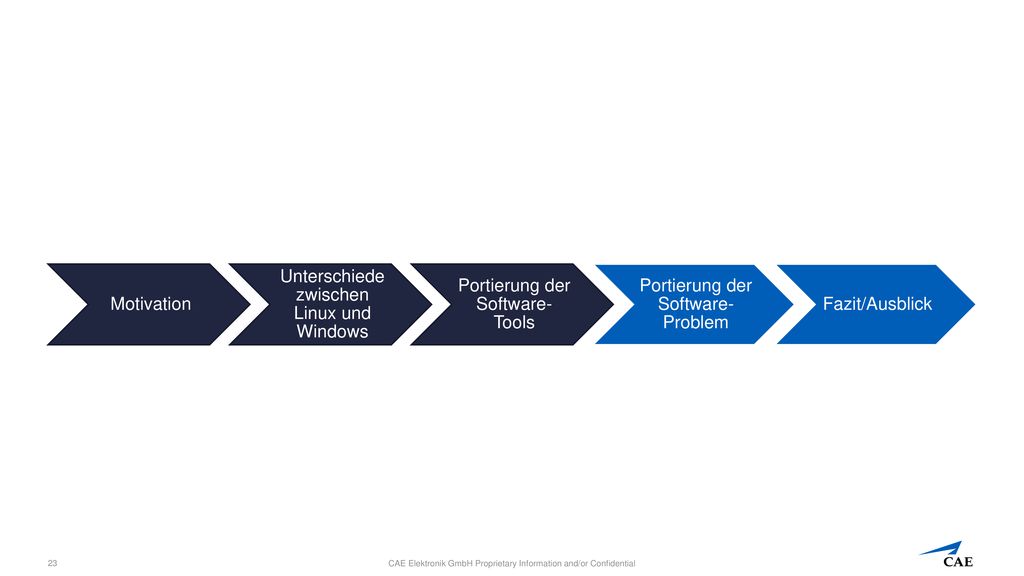

Motivation Unterschiede zwischen Linux und Windows Portierung der Software-Tools Portierung der Software-Problem Fazit/Ausblick

Ausführbares Dateiformat PE-Format (Windows)
MS-DOS HEADER MS-DOS STUB SECTION HEADERS PE FILE SIGNATURE PE FILE HEADER PE OPTIONAL HEADER SECTIONS Unterscheidet zwischen ausführbaren Dateien (Images/PE) und Objekt Dateien (COFF Dateien) Images haben gleiche Basis wie COFF Dateien aber zusätzliche Header

MS-DOS HEADER MS-DOS STUB SECTION HEADERS PE FILE SIGNATURE PE FILE HEADER PE OPTIONAL HEADER SECTIONS Nur bei Images Ersten beiden Header nur zur Kompatibilität zu MS-DOS Gibt eine Fehlermeldung bei Start von MS-DOS aus an

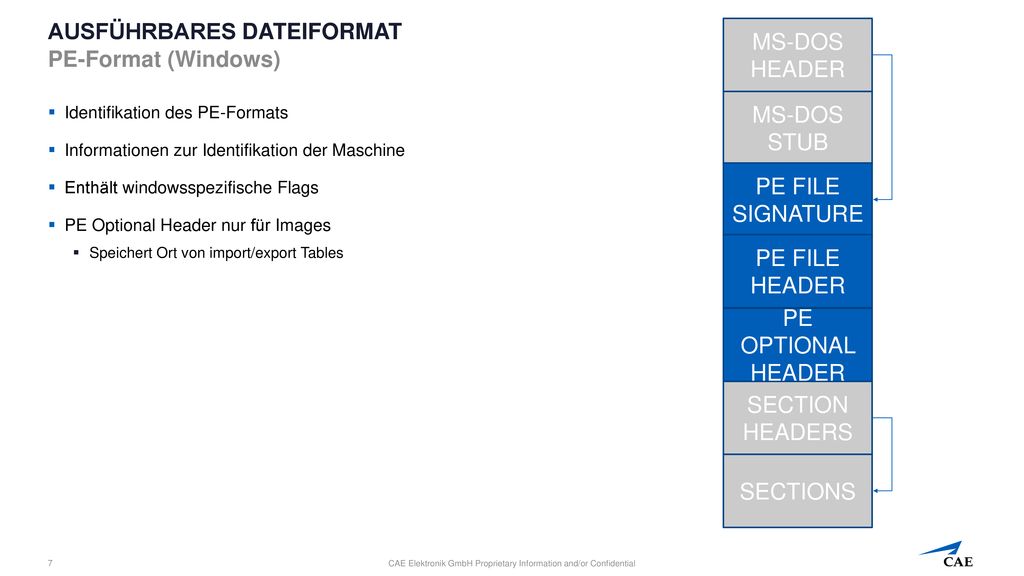

MS-DOS HEADER MS-DOS STUB SECTION HEADERS PE FILE SIGNATURE PE FILE HEADER PE OPTIONAL HEADER SECTIONS Identifikation des PE-Formats Informationen zur Identifikation der Maschine Enthält windowsspezifische Flags PE Optional Header nur für Images Speichert Ort von import/export Tables

MS-DOS HEADER MS-DOS STUB SECTION HEADERS PE FILE SIGNATURE PE FILE HEADER PE OPTIONAL HEADER SECTIONS Section Headers zeigen auf Sections Sections sind die Daten Typ im Header definiert

Ausführbares Dateiformat ELF (Linux)
Unterscheidet zwischen ausführbaren Dateien und Objekt Dateien Beide beginnen mit einem ELF header und besitzen dann unterschiedliche header tables Nur ELF header an einer festen Position Program header table unterteilt Daten in Segmente (größere Blöcke) Section header table unterteilt in Sektionen (kleinere Blöcke) Unterteilt in drei Kategorien von Objektdateien Relocatable braucht section header table Executable braucht program header table Shared braucht beide header tables

POSIX Linux POSIX = Portable Operating System Interface
Gruppe von Standards definiert von IEEE. Ziel: Portabilität von Programmen auf Sourcecode Level unterstützen Definiert zum Beispiel Pfad-Trennung als ‘/’ Definiert auch C Funktionen wie zum Beispiel “mkdir” Damit Windows diese unterstützt muss manchmal “__” vor die Funktion geschrieben werden Windows ist nicht voll POSIX kompatibel

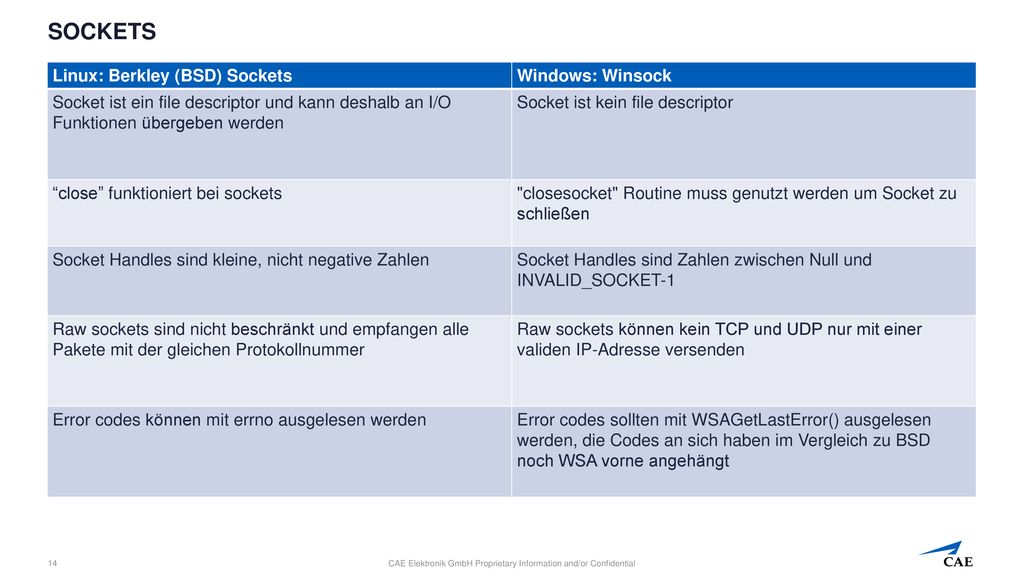

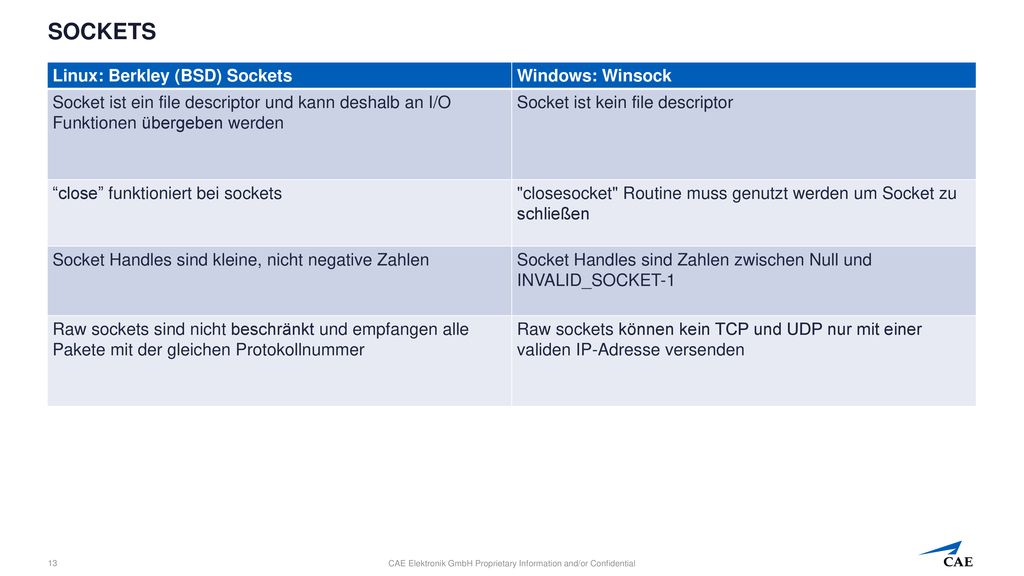

Sockets Linux: Berkley (BSD) Sockets Windows: Winsock
Socket ist ein file descriptor und kann deshalb an I/O Funktionen übergeben werden Socket ist kein file descriptor “close” funktioniert bei Sockets "closesocket" Routine muss genutzt werden um Socket zu schließen

Socket ist ein file descriptor und kann deshalb an I/O Funktionen übergeben werden Socket ist kein file descriptor “close” funktioniert bei sockets "closesocket" Routine muss genutzt werden um Socket zu schließen Socket Handles sind kleine, nicht negative Zahlen Socket Handles sind Zahlen zwischen Null und INVALID_SOCKET-1

Socket ist ein file descriptor und kann deshalb an I/O Funktionen übergeben werden Socket ist kein file descriptor “close” funktioniert bei sockets "closesocket" Routine muss genutzt werden um Socket zu schließen Socket Handles sind kleine, nicht negative Zahlen Socket Handles sind Zahlen zwischen Null und INVALID_SOCKET-1 Raw sockets sind nicht beschränkt und empfangen alle Pakete mit der gleichen Protokollnummer Raw sockets können kein TCP und UDP nur mit einer validen IP-Adresse versenden

Socket ist ein file descriptor und kann deshalb an I/O Funktionen übergeben werden Socket ist kein file descriptor “close” funktioniert bei sockets "closesocket" Routine muss genutzt werden um Socket zu schließen Socket Handles sind kleine, nicht negative Zahlen Socket Handles sind Zahlen zwischen Null und INVALID_SOCKET-1 Raw sockets sind nicht beschränkt und empfangen alle Pakete mit der gleichen Protokollnummer Raw sockets können kein TCP und UDP nur mit einer validen IP-Adresse versenden Error codes können mit errno ausgelesen werden Error codes sollten mit WSAGetLastError() ausgelesen werden, die Codes an sich haben im Vergleich zu BSD noch WSA vorne angehängt

Threads Linux: Pthreads Windows: Winthread
Besteht aus mehreren Datentypen (pthread_t, pthread_mutex_t, pthread_cond_t etc.) Nur ein Datentyp: HANDLE Signal ist verloren wenn nicht darauf gewartet wird Signal bleibt erhalten bis es zurückgesetzt wird

Kompiler MSVC Kompiler von Microsoft für Windows
Unterstützt firmeneigene Bibliotheken wie MFC und ATL DirectX und GDI+ sind einfach zu nutzen Unterstützung eines Debuggers Portieren erfordert größere Änderungen

Kompiler MinGW Für Windows portierter GCC Relativ langsam
Kann die firmeneigenen Bibliotheken von Microsoft nicht benutzen Mit POSIX Kompatibilitätsschicht wie MSYS2 nur wenige Änderungen beim Portieren nötig

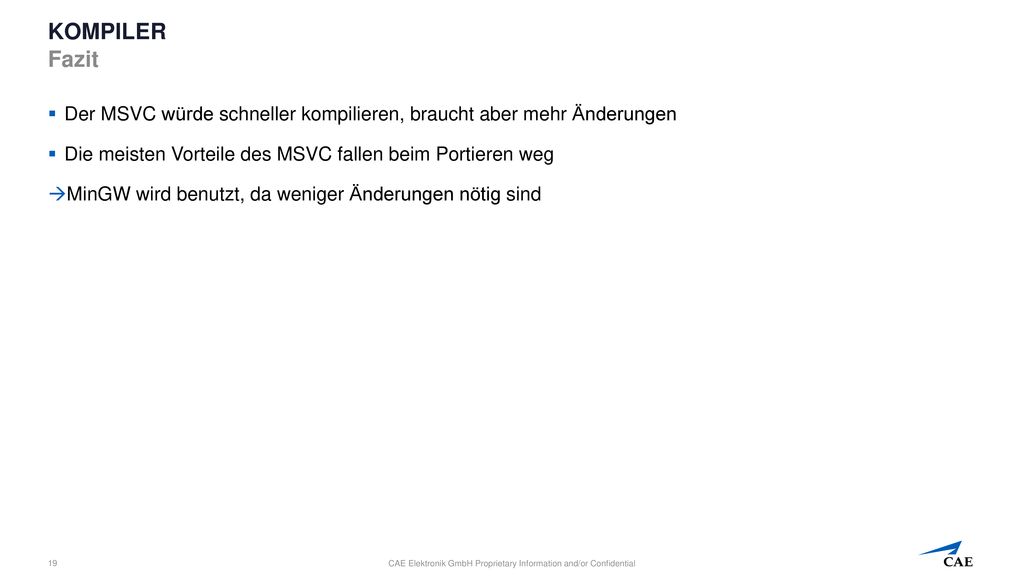

Kompiler Fazit Der MSVC würde schneller kompilieren, braucht aber mehr Änderungen Die meisten Vorteile des MSVC fallen beim Portieren weg MinGW wird benutzt, da weniger Änderungen nötig sind

Makefiles Helfen beim Bauen von Software
Bauen nur Teile die benötigt sind Beschreiben wie gebaut werden muss Besteht aus Regeln (z.B make install) Wenn kein Parameter angegeben wird, wird die zuerst definierte Regel ausgeführt (in der Regel make all) Regeln können andere Regeln voraussetzen (Abhängigkeiten)

MakeFile GENERIERUNG GNU Build System
Generiert Makefiles auf Grundlage einer configure Datei Zielaufruf: “configure && make && make install” Standard Makefiles mit Vorhandensein von bestimmten Regeln Kompiler und flags können mit Umgebungsvariablen gesetzt werden Unterstützt cross-compilation (--build, --target, --host) Ziel für install Regel kann mit --prefix gesetzt werden

Makefile Generation CMake
Weiteres Tool zur Generierung von Makefiles von Kitware Basiert auf CMakeLists.txt in jedem Unterverzeichnis des Projektes Unterstützt in-source und out-of-source builds Verschiedene Betriebssystem und Kompiler Kombinationen können mit “–G <Name>” gesetzt werden CMake Funktionen können mit selbstgeschriebenen Modulen erweitert werden

Probleme bei der Portierung Fehlerhafte Makefiles
Fehler bei der Generierung Fehlende Regeln zum Bauen Andere Methode zum Einbinden nutzen (Von Windows oder Version von pacman) Neuer Kompiler und “–Werror” gesetzt  Funktionen sind veraltet (deprecated) dadurch entsteht ein Error beim Bauen  “-Werror” flag muss aus den Makefiles entfernt werden

Probleme bei der Portierung Pfade in CMake
MSYS wandelt gekürzte Linux Pfade automatisch in Windows Pfade um CMake kann das nicht Pfade müssen entweder vollständig übergeben werden oder Linux Pfade innerhalb der CMakeLists.txt müssen geändert werden

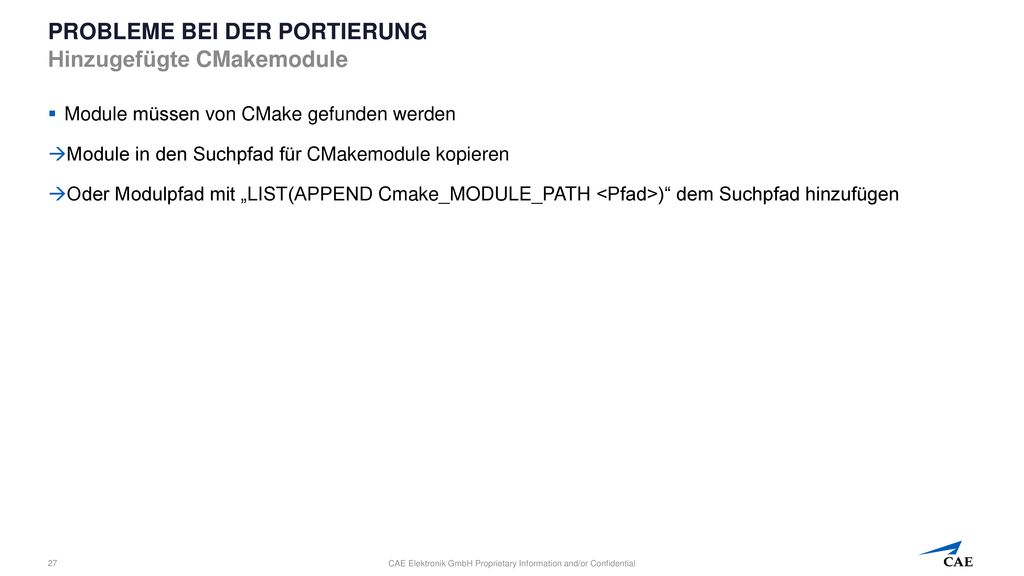

Probleme bei der Portierung Hinzugefügte CMakemodule
Module müssen von CMake gefunden werden Module in den Suchpfad für CMakemodule kopieren Oder Modulpfad mit „LIST(APPEND Cmake_MODULE_PATH <Pfad>)“ dem Suchpfad hinzufügen

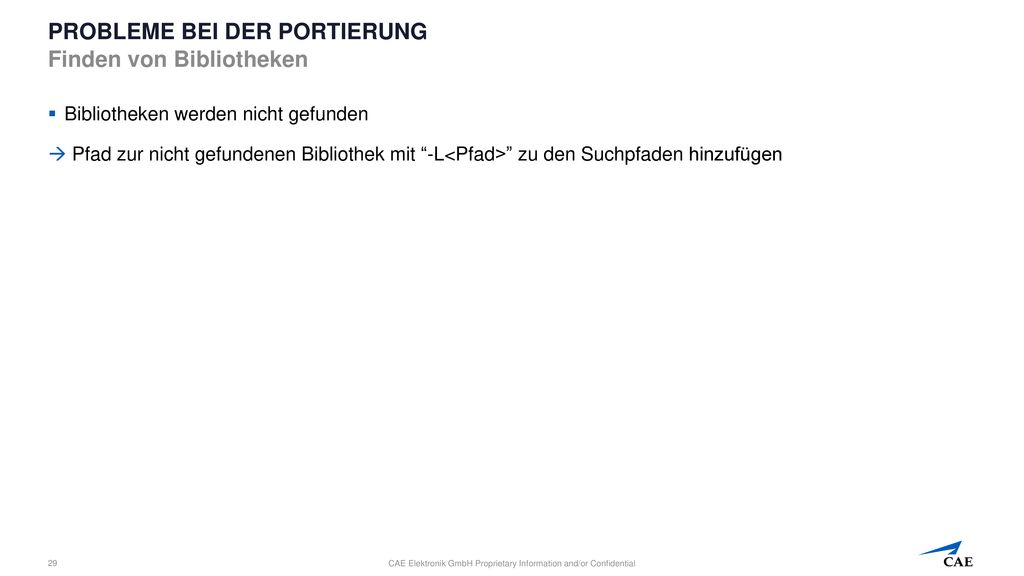

Probleme bei der Portierung Finden von Bibliotheken
Bibliotheken werden nicht gefunden Pfad zur nicht gefundenen Bibliothek mit “-L<Pfad>” zu den Suchpfaden hinzufügen

Probleme bei der Portierung Fehlende Linker Flags in den Makefiles
Bibliotheken werden nicht gelinkt Reihenfolge der Flags wichtig Undefined references können entstehen Fehlende Linker Flags mit “-l” hinzufügen Benötigte Flags immer hinter denen schreiben, die diese brauchen

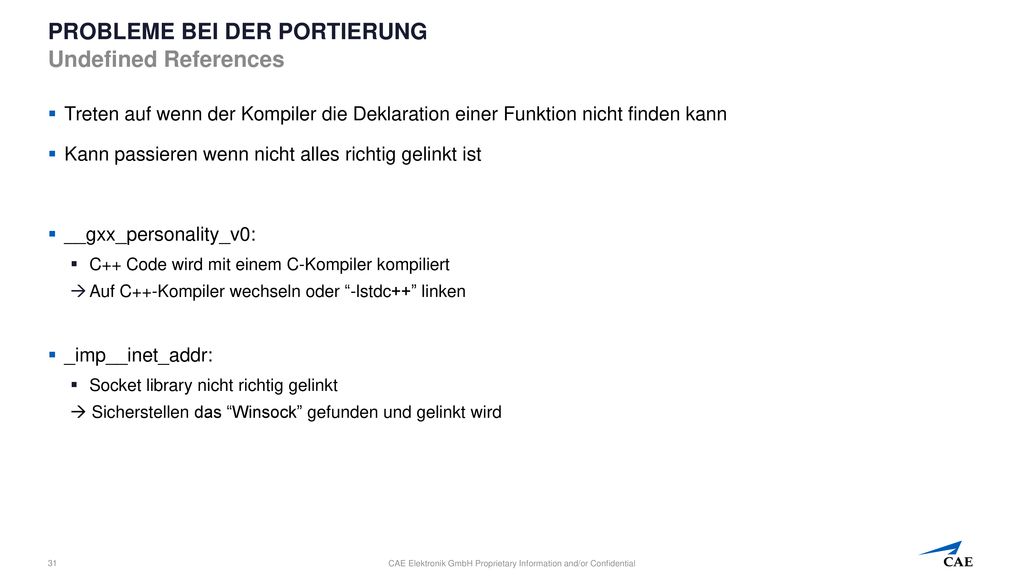

Probleme bei der Portierung Undefined References
Treten auf wenn der Kompiler die Deklaration einer Funktion nicht finden kann Kann passieren wenn nicht alles richtig gelinkt ist __gxx_personality_v0: C++ Code wird mit einem C-Kompiler kompiliert Auf C++-Kompiler wechseln oder “-lstdc++” linken _imp__inet_addr: Socket library nicht richtig gelinkt  Sicherstellen das “Winsock” gefunden und gelinkt wird

Probleme bei der Portierung Lizensierte Bibliotheken
Lizensierte Bibliothek kann nur unter Linux benutzt werden Funktionen der Bibliothek selber implementieren Software so umschreiben, dass die Bibliothek nicht benötigt wird

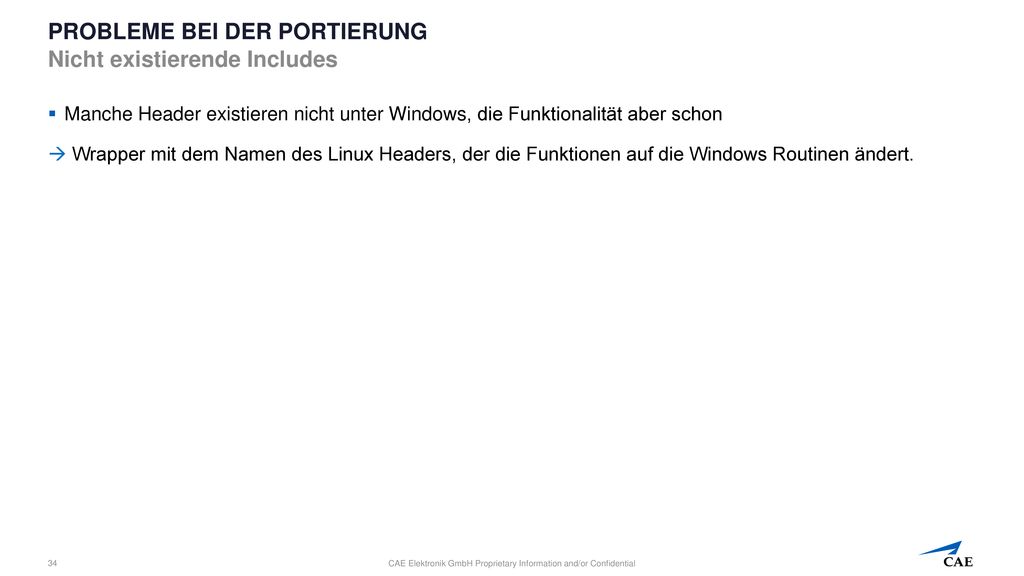

Probleme bei der Portierung Nicht existierende Includes
Manche Header existieren nicht unter Windows, die Funktionalität aber schon  Wrapper mit dem Namen des Linux Headers, der die Funktionen auf die Windows Routinen ändert.

Probleme bei der Portierung Gleiche Deklarationen
#include <windows.h> // #define rad2 0x002 in windows.h #undef rad2 namespace windowsHeader{ class Polygon{}; } namespace source{ int main(){ source::Polygon rad2; return 1; Windows Header definieren Namen, die Linux Header nicht definieren Name wurde schon mit #define definiert  Definition muss mit #undef rückgängig gemacht werden Klasse mit demselben Namen existiert schon  Vollständigen namespace angeben

Probleme bei der Portierung Funktionen in Windows nicht benutzbar
Header definieren nicht die gleichen Funktionen Funktion kann ersetzt werden: Funktion als Wrapper implementieren oder Funktion durch andere ersetzen Funktion kann nicht ersetzt werden: Code muss analysiert werden und Funktion mit vorhandenen Funktionen implementiert werden

Probleme bei der Portierung Dateien nicht kompatibel mit Windows
Datei prüft ob das Betriebssystem Linux ist Kann in Cmake und Quelldateien vorkommen Prüfung muss entfernt oder umgeschrieben werden

Probleme bei der Portierung Dependencies
Bibliotheken können andere benötigen Können erst gebaut werden, wenn alle Benötigten gebaut worden sind Zeitverzögerung wenn bei einer Basisbibliothek viele Probleme auftreten

Probleme bei der Portierung Dependencies
xerces rapidxml rapidjson python qt QtSolutions osgearth libtiff libkml gmock geos boost libavro antlr protobuf jasper proj4 OpenSceneGraph libgeotiff gdal Library Dependency

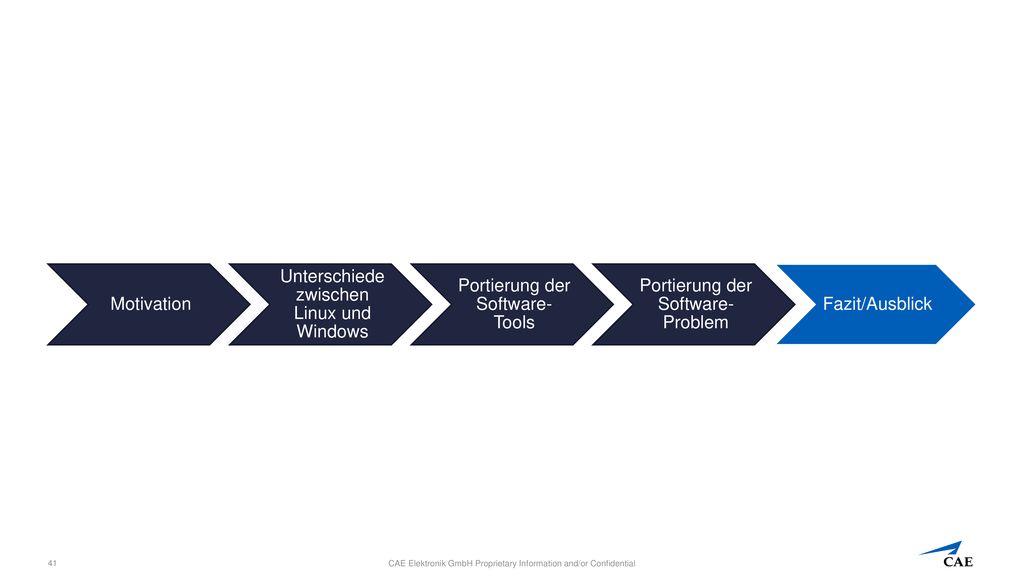

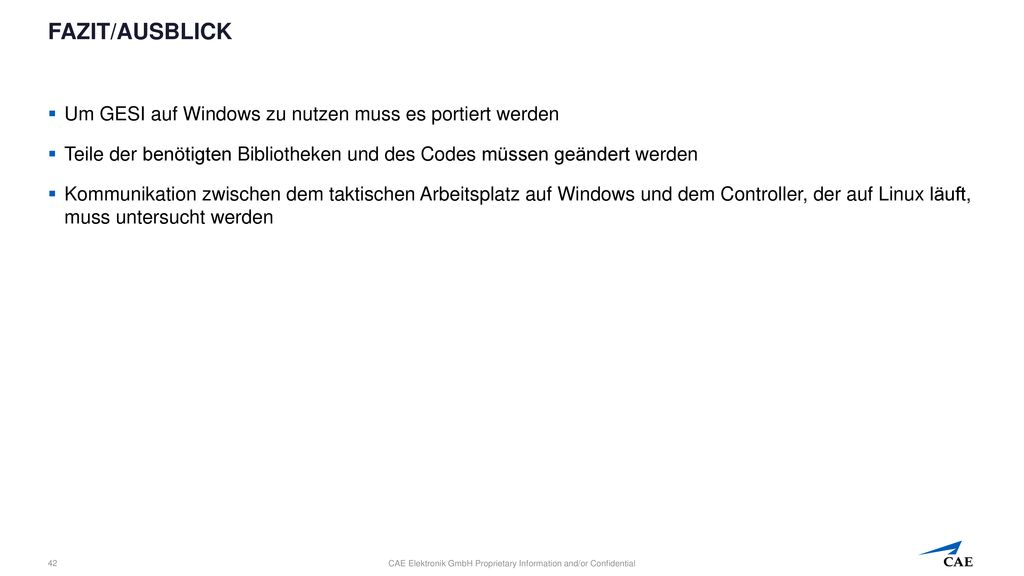

Fazit/Ausblick Um GESI auf Windows zu nutzen muss es portiert werden
Teile der benötigten Bibliotheken und des Codes müssen geändert werden Kommunikation zwischen dem taktischen Arbeitsplatz auf Windows und dem Controller, der auf Linux läuft, muss untersucht werden

Fragen?

Quelllen POSIX: nfindex.html ELF Format: /chapter html#scrolltoc PE Format: us/library/windows/desktop/ms680547(v=vs.85).as px Surueña. ELF Structure: Lizensiert unter GNU Free Documentation License Port Socket applications to Windows: us/library/windows/desktop/ms740096(v=vs.85).as px Cmake: Raw Socket in Linux: w.7.en.html Threads in Linux: functions/V2_chap02.html#tag_15_09 Threads in Windows: us/library/windows/desktop/ms681917(v=vs.85).as px Makefiles: tml GNU Build System: tomake.html
