Geodatenmanagement im KOGGE-Projekt

Präsentation zum Thema: "Geodatenmanagement im KOGGE-Projekt"—  Präsentation transkript:

1 Geodatenmanagement im KOGGE-Projekt
Geoinformatik/GIS © Prof. Dr.-Ing. Ralf Bill Geodatenmanagement im KOGGE-Projekt Ferdinand Vettermann Universität Rostock Agrar- und Umweltwissenschaftliche Fakultät Professur für Geodäsie und Geoinformatik MeetingDresden © UNIVERSITÄT ROSTOCK | Geodäsie und Geoinformatik | F. Vettermann Thema

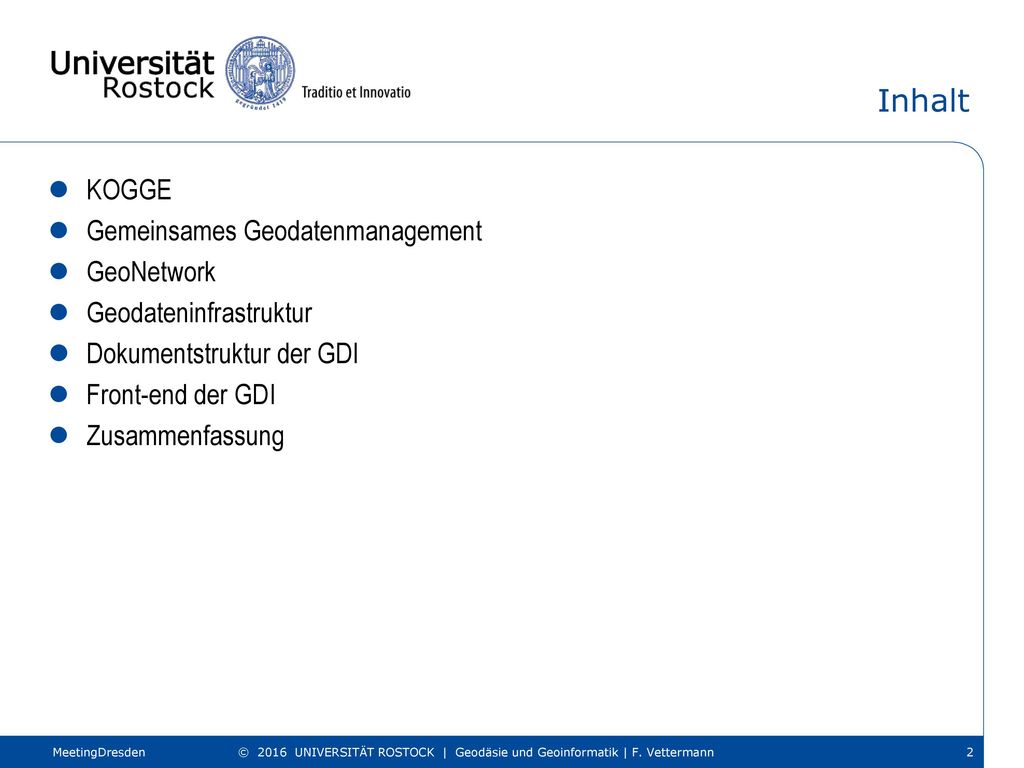

2 Inhalt KOGGE Gemeinsames Geodatenmanagement GeoNetwork
Geoinformatik/GIS © Prof. Dr.-Ing. Ralf Bill Inhalt KOGGE Gemeinsames Geodatenmanagement GeoNetwork Geodateninfrastruktur Dokumentstruktur der GDI Front-end der GDI Zusammenfassung MeetingDresden © UNIVERSITÄT ROSTOCK | Geodäsie und Geoinformatik | F. Vettermann Thema

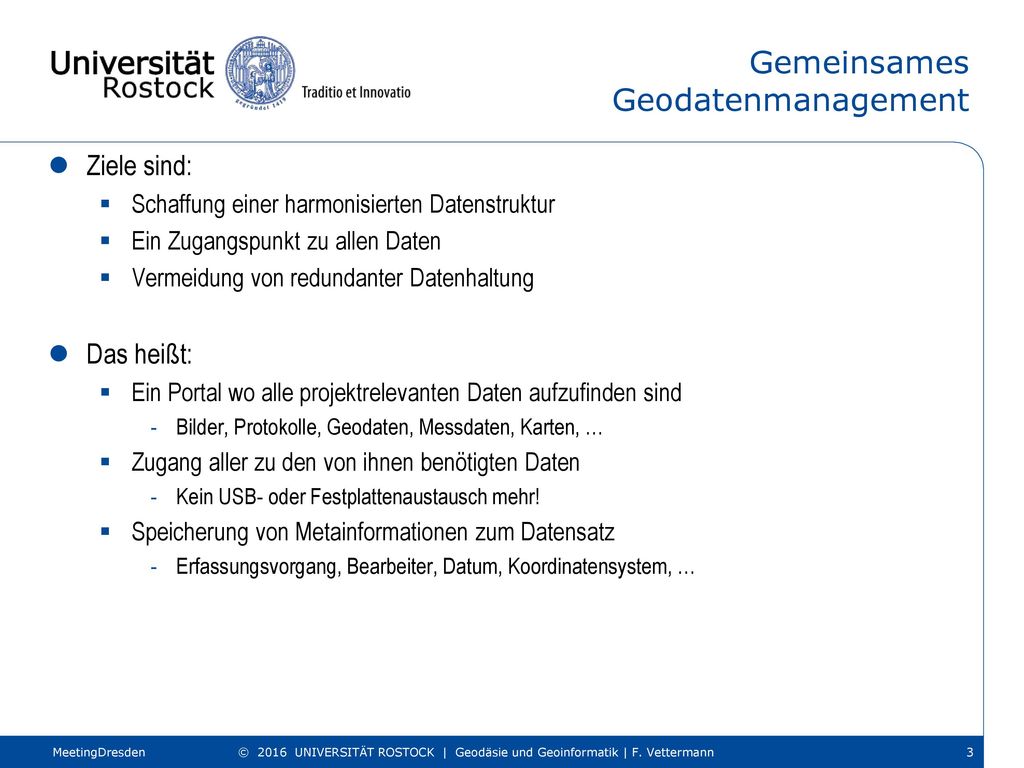

3 Gemeinsames Geodatenmanagement
Geoinformatik/GIS © Prof. Dr.-Ing. Ralf Bill Gemeinsames Geodatenmanagement Ziele sind: Schaffung einer harmonisierten Datenstruktur Ein Zugangspunkt zu allen Daten Vermeidung von redundanter Datenhaltung Das heißt: Ein Portal wo alle projektrelevanten Daten aufzufinden sind Bilder, Protokolle, Geodaten, Messdaten, Karten, … Zugang aller zu den von ihnen benötigten Daten Kein USB- oder Festplattenaustausch mehr! Speicherung von Metainformationen zum Datensatz Erfassungsvorgang, Bearbeiter, Datum, Koordinatensystem, … KOGGE means develope urban water bodies commonly Kogge is for continuing INTEK to analyze the small water bodies in the urban area which are not belonging to the WFD - Compliance to the Water Framework Directive and Floods Directive Reason are periodic floods in Rostock After Thunderstorms streets are flooded in cause of sewer problems Investigation of these problems Flood risk through storm tide Important part is usage of innovative methods inside of our project Best way to adress these problems is an online solution to garant access to all stakeholder but also the public SDI have to manage metadata, spatial data, data services, qualitiy standards and access rights MeetingDresden © UNIVERSITÄT ROSTOCK | Geodäsie und Geoinformatik | F. Vettermann Thema

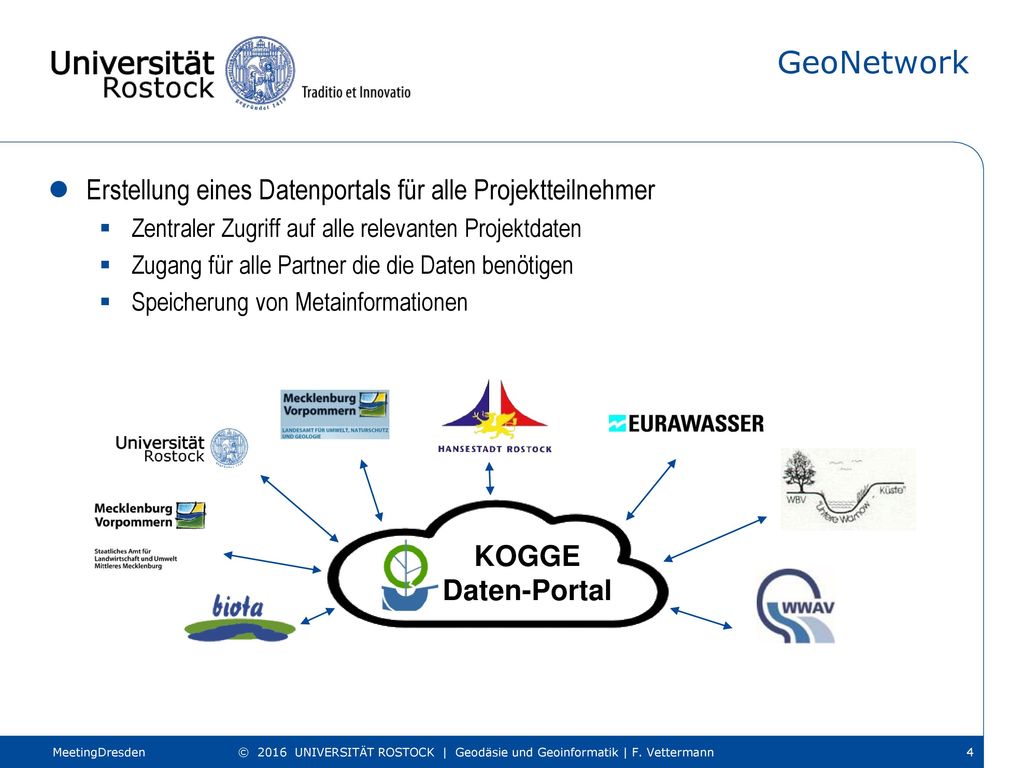

4 GeoNetwork Erstellung eines Datenportals für alle Projektteilnehmer
Geoinformatik/GIS © Prof. Dr.-Ing. Ralf Bill GeoNetwork Erstellung eines Datenportals für alle Projektteilnehmer Zentraler Zugriff auf alle relevanten Projektdaten Zugang für alle Partner die die Daten benötigen Speicherung von Metainformationen KOGGE Daten-Portal MeetingDresden © UNIVERSITÄT ROSTOCK | Geodäsie und Geoinformatik | F. Vettermann Thema

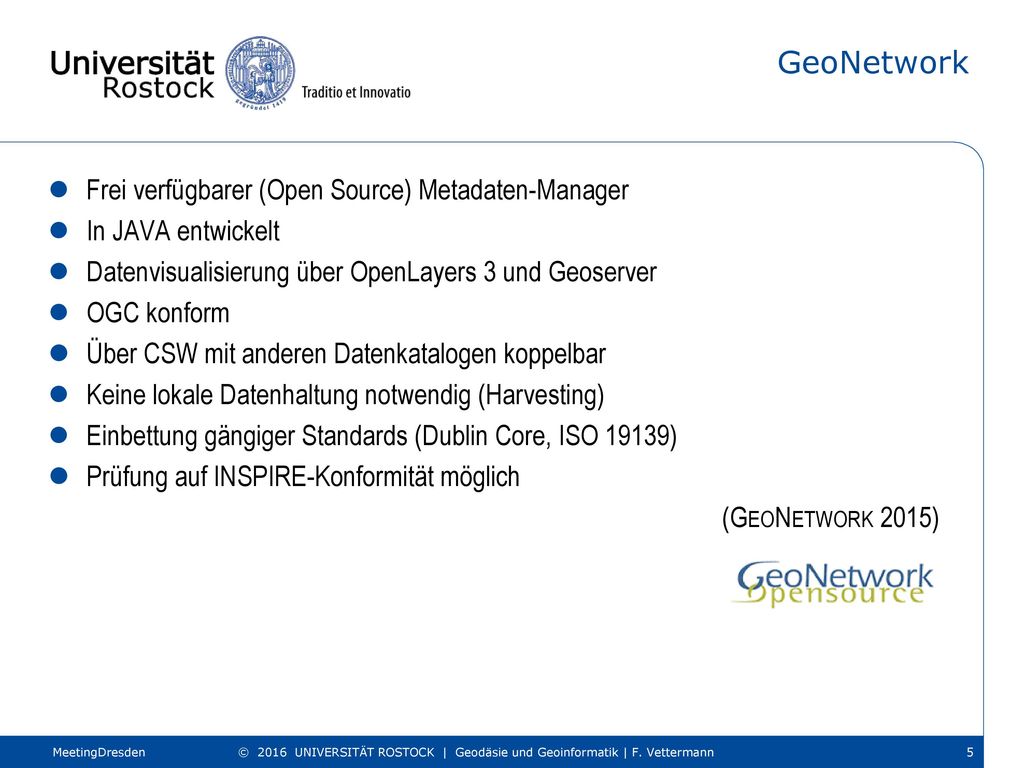

5 GeoNetwork Frei verfügbarer (Open Source) Metadaten-Manager
Geoinformatik/GIS © Prof. Dr.-Ing. Ralf Bill GeoNetwork Frei verfügbarer (Open Source) Metadaten-Manager In JAVA entwickelt Datenvisualisierung über OpenLayers 3 und Geoserver OGC konform Über CSW mit anderen Datenkatalogen koppelbar Keine lokale Datenhaltung notwendig (Harvesting) Einbettung gängiger Standards (Dublin Core, ISO 19139) Prüfung auf INSPIRE-Konformität möglich (GeoNetwork 2015) MeetingDresden © UNIVERSITÄT ROSTOCK | Geodäsie und Geoinformatik | F. Vettermann Thema

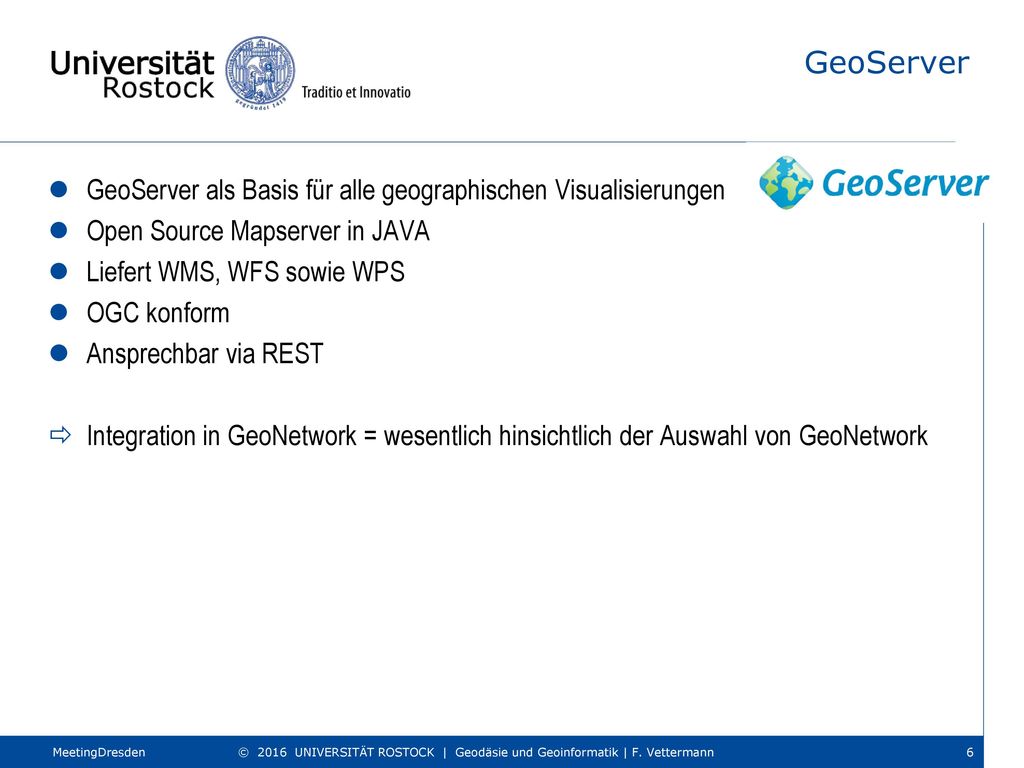

6 GeoServer GeoServer als Basis für alle geographischen Visualisierungen
Open Source Mapserver in JAVA Liefert WMS, WFS sowie WPS OGC konform Ansprechbar via REST Integration in GeoNetwork = wesentlich hinsichtlich der Auswahl von GeoNetwork MeetingDresden © UNIVERSITÄT ROSTOCK | Geodäsie und Geoinformatik | F. Vettermann

7 Geodateninfrastruktur
Geoinformatik/GIS © Prof. Dr.-Ing. Ralf Bill Geodateninfrastruktur Server KOGGE Weitere Server (HRO, LUNG, …) KOGGE GDI Karten Daten Metadaten Client Mobil Client Desktop Vorlagen WPS,WMS,WFS Thesauri MeetingDresden © UNIVERSITÄT ROSTOCK | Geodäsie und Geoinformatik | F. Vettermann Thema

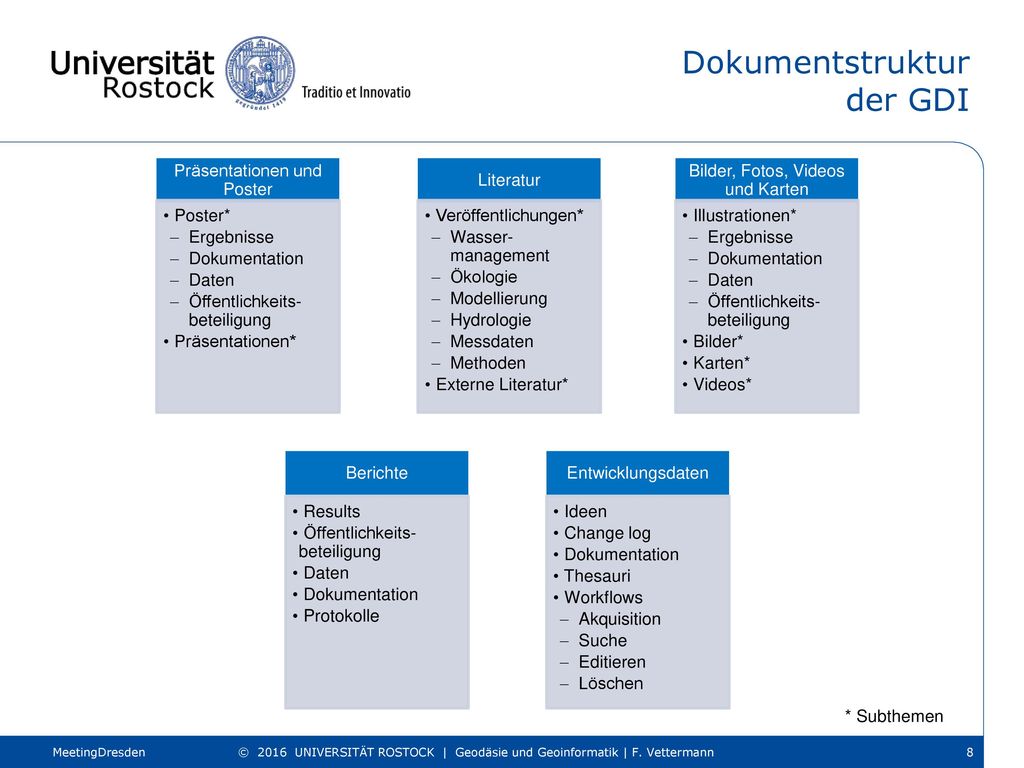

8 Dokumentstruktur der GDI
Geoinformatik/GIS © Prof. Dr.-Ing. Ralf Bill Dokumentstruktur der GDI Präsentationen und Poster Poster* Ergebnisse Dokumentation Daten Öffentlichkeits-beteiligung Präsentationen* Literatur Veröffentlichungen* Wasser-management Ökologie Modellierung Hydrologie Messdaten Methoden Externe Literatur* Bilder, Fotos, Videos und Karten Illustrationen* Ergebnisse Dokumentation Daten Öffentlichkeits-beteiligung Bilder* Karten* Videos* Berichte Results Öffentlichkeits-beteiligung Daten Dokumentation Protokolle Entwicklungsdaten Ideen Change log Dokumentation Thesauri Workflows Akquisition Suche Editieren Löschen Project relevant data / keywords Flat hierarchy Only depth of 3 * Subthemen MeetingDresden © UNIVERSITÄT ROSTOCK | Geodäsie und Geoinformatik | F. Vettermann Thema

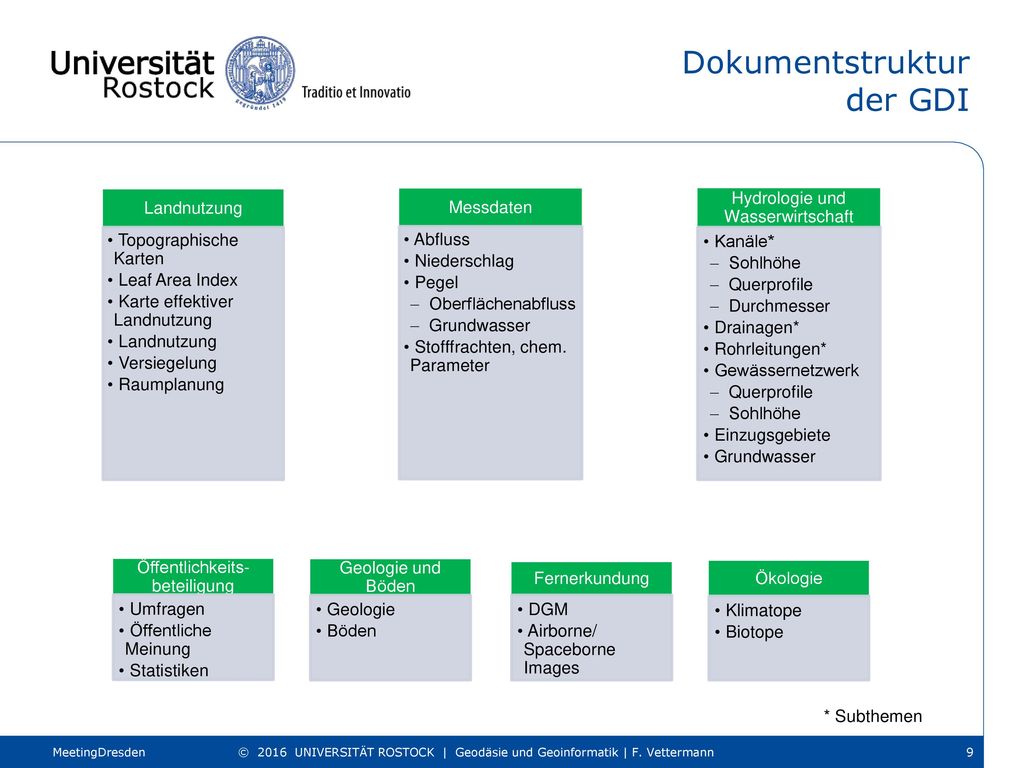

9 Dokumentstruktur der GDI
Geoinformatik/GIS © Prof. Dr.-Ing. Ralf Bill Dokumentstruktur der GDI Landnutzung Topographische Karten Leaf Area Index Karte effektiver Landnutzung Versiegelung Raumplanung Messdaten Abfluss Niederschlag Pegel Oberflächenabfluss Grundwasser Stofffrachten, chem. Parameter Hydrologie und Wasserwirtschaft Kanäle* Sohlhöhe Querprofile Durchmesser Drainagen* Rohrleitungen* Gewässernetzwerk Einzugsgebiete Grundwasser Same for spatial data Always extendable  can create new topics or sub categories - First, we dont know every topic we need through our project, so the continuesly extension of the keywords-network a very important part Öffentlichkeits-beteiligung Umfragen Öffentliche Meinung Statistiken Geologie und Böden Geologie Böden Fernerkundung DGM Airborne/ Spaceborne Images Ökologie Klimatope Biotope * Subthemen MeetingDresden © UNIVERSITÄT ROSTOCK | Geodäsie und Geoinformatik | F. Vettermann Thema

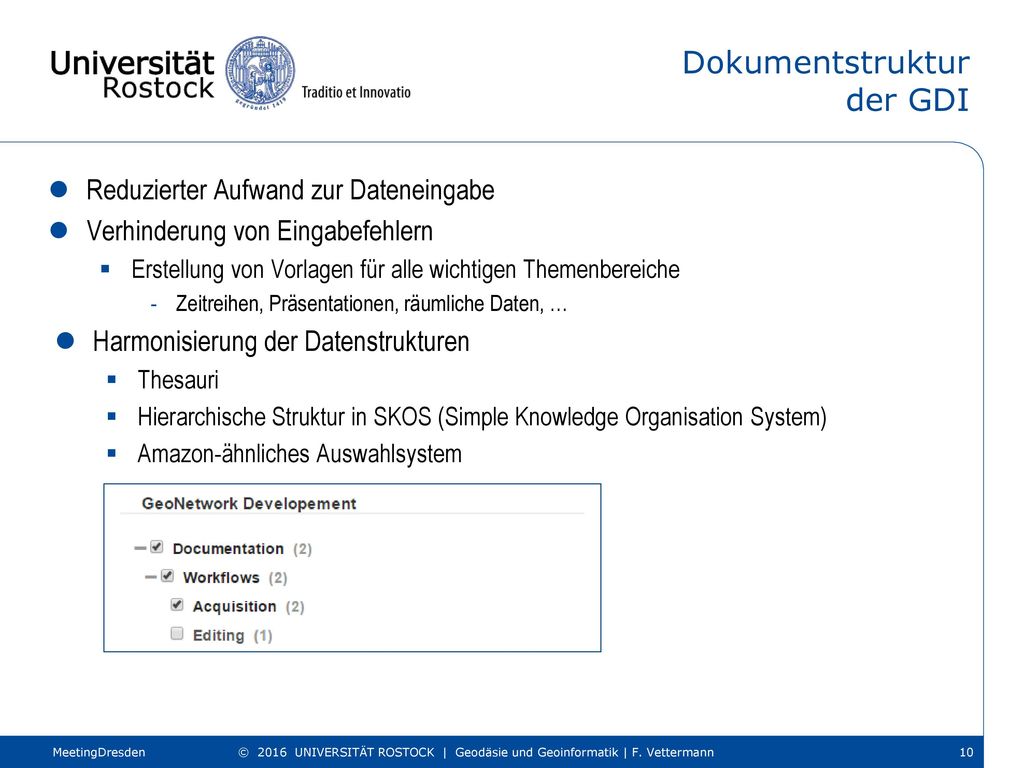

10 Dokumentstruktur der GDI
Geoinformatik/GIS © Prof. Dr.-Ing. Ralf Bill Dokumentstruktur der GDI Reduzierter Aufwand zur Dateneingabe Verhinderung von Eingabefehlern Erstellung von Vorlagen für alle wichtigen Themenbereiche Zeitreihen, Präsentationen, räumliche Daten, … Harmonisierung der Datenstrukturen Thesauri Hierarchische Struktur in SKOS (Simple Knowledge Organisation System) Amazon-ähnliches Auswahlsystem Primary target was to reduce the afford of entering data Lower the hurdle for our users We want that our partners like to upload their data to our dataportal and don‘t go the old way by exchanging datasets with usb sticks or per Want to show how useful the portal is, also for trace their own changes on a dataset Need to prevent typing errors and give a predefined namespace The users don‘t need to enter much information, only username, name of the dataset and geographical bounding box enough Harmonizing the datastructures of all our partners with the help of hierarchical ordered keywords MeetingDresden © UNIVERSITÄT ROSTOCK | Geodäsie und Geoinformatik | F. Vettermann Thema

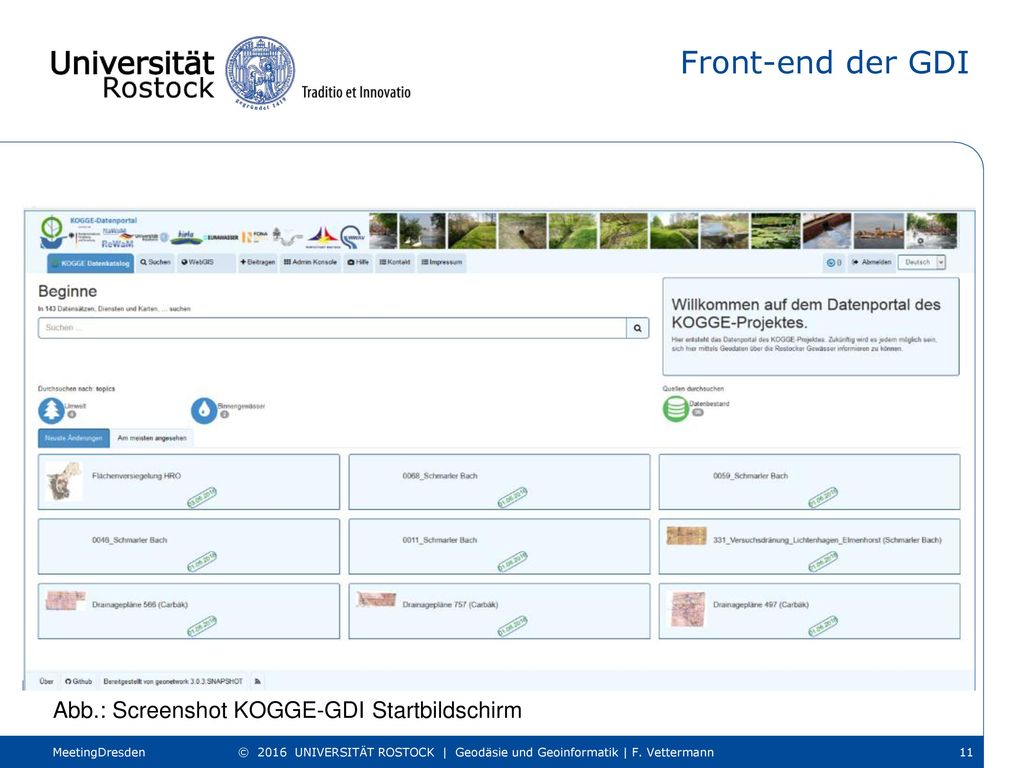

11 Front-end der GDI Abb.: Screenshot KOGGE-GDI Startbildschirm
Geoinformatik/GIS © Prof. Dr.-Ing. Ralf Bill Front-end der GDI Abb.: Screenshot KOGGE-GDI Startbildschirm MeetingDresden © UNIVERSITÄT ROSTOCK | Geodäsie und Geoinformatik | F. Vettermann Thema

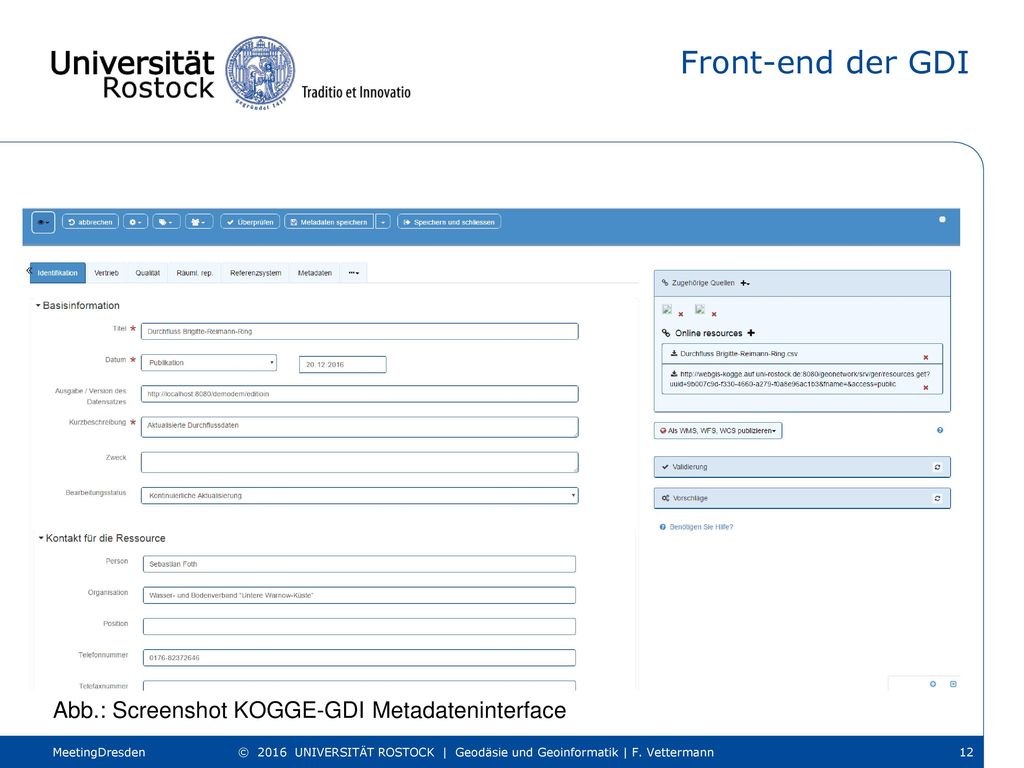

12 Front-end der GDI Abb.: Screenshot KOGGE-GDI Metadateninterface
MeetingDresden © UNIVERSITÄT ROSTOCK | Geodäsie und Geoinformatik | F. Vettermann

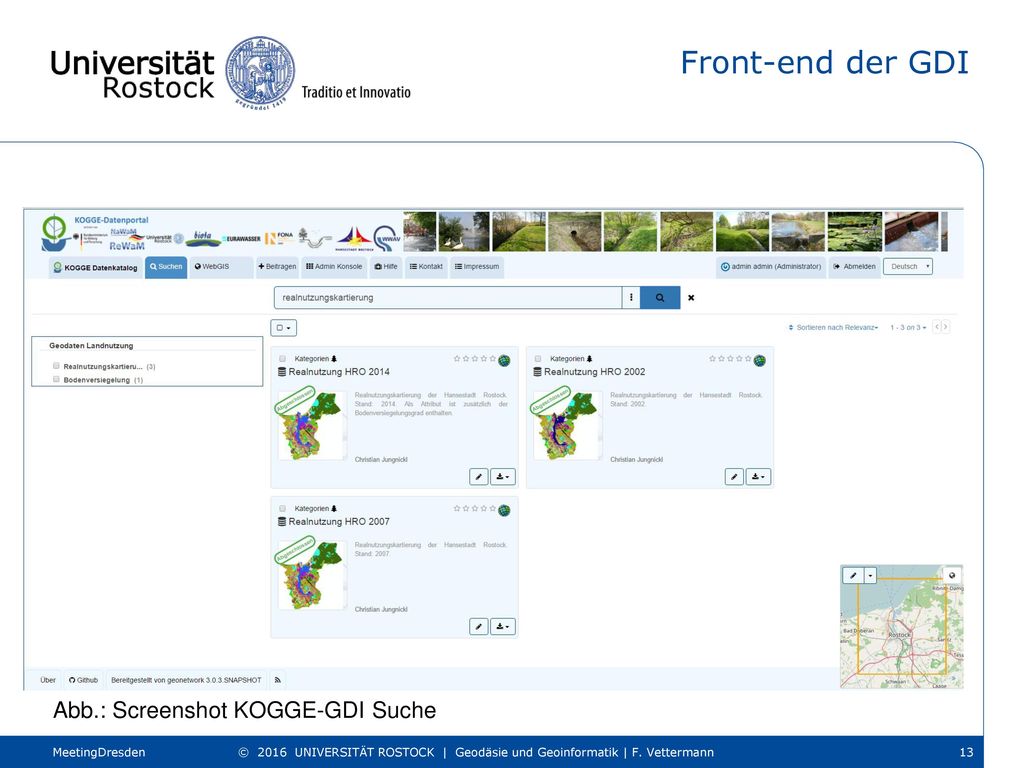

13 Front-end der GDI Abb.: Screenshot KOGGE-GDI Suche MeetingDresden
© UNIVERSITÄT ROSTOCK | Geodäsie und Geoinformatik | F. Vettermann

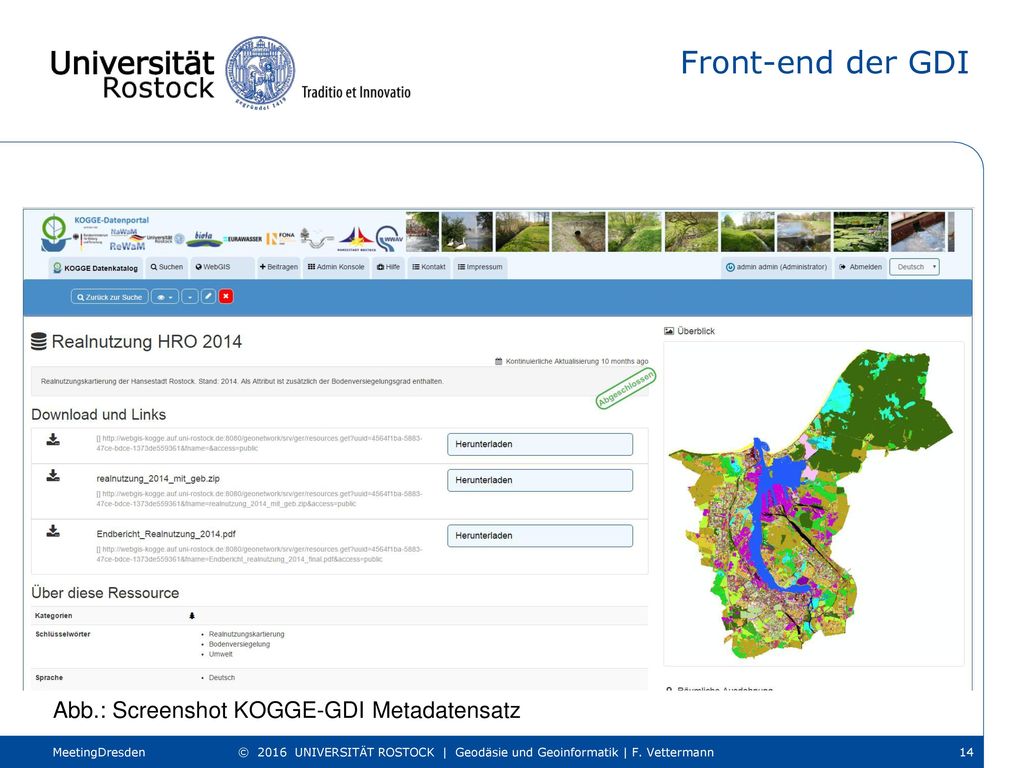

14 Front-end der GDI Abb.: Screenshot KOGGE-GDI Metadatensatz
MeetingDresden © UNIVERSITÄT ROSTOCK | Geodäsie und Geoinformatik | F. Vettermann

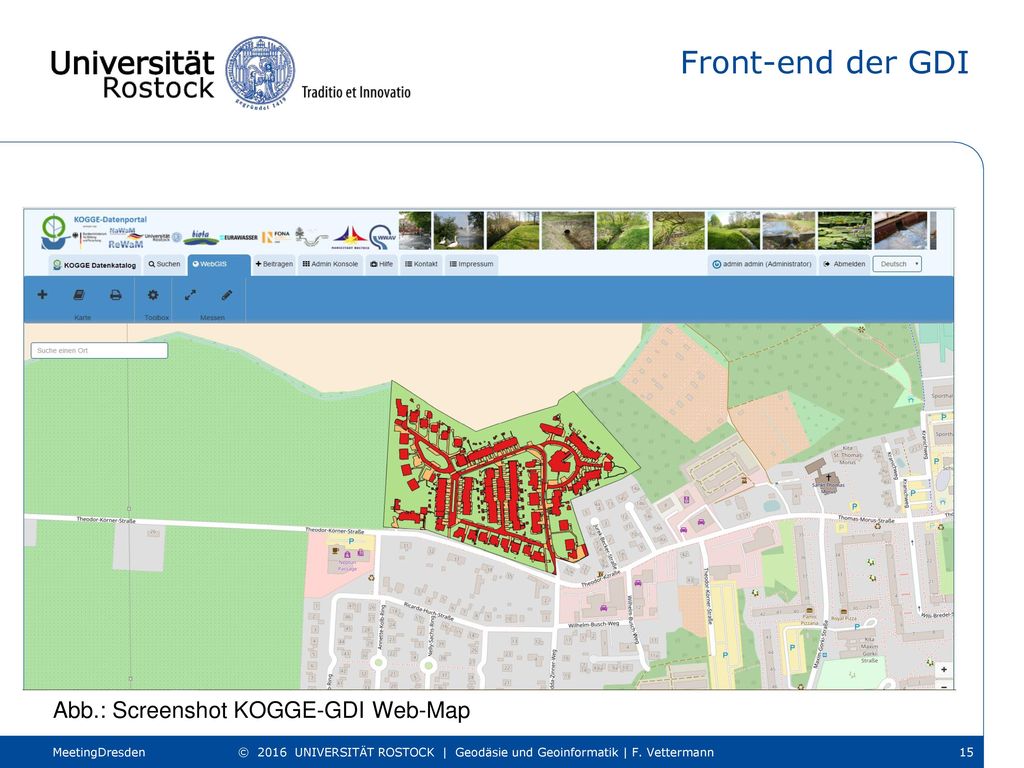

15 Front-end der GDI Abb.: Screenshot KOGGE-GDI Web-Map Geoinformatik/GIS
© Prof. Dr.-Ing. Ralf Bill Front-end der GDI Abb.: Screenshot KOGGE-GDI Web-Map MeetingDresden © UNIVERSITÄT ROSTOCK | Geodäsie und Geoinformatik | F. Vettermann Thema

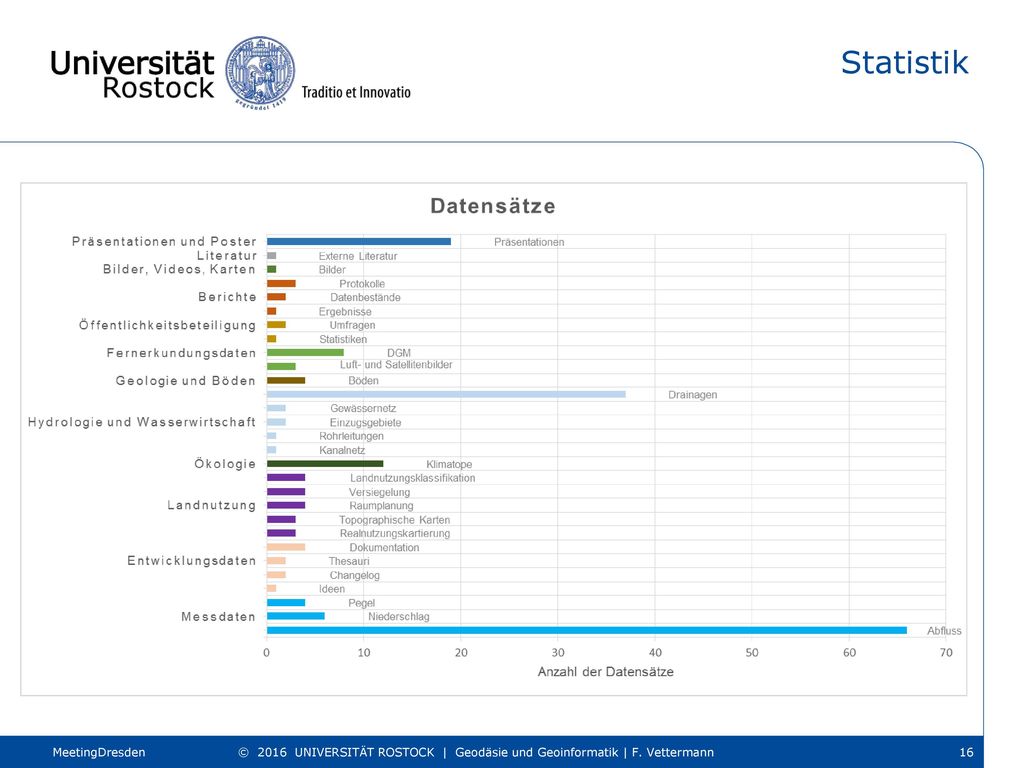

16 Statistik Geoinformatik/GIS © 2016 Prof. Dr.-Ing. Ralf Bill
- Overview about the usage of our dataportal 203 datasets uploaded until now Most of the datasets are discharge Main objective is to integrate sensor-web technologies to make actuale gauge data easy accesible Displaying graphs for each gauge Make them accesible at the map MeetingDresden © UNIVERSITÄT ROSTOCK | Geodäsie und Geoinformatik | F. Vettermann Thema

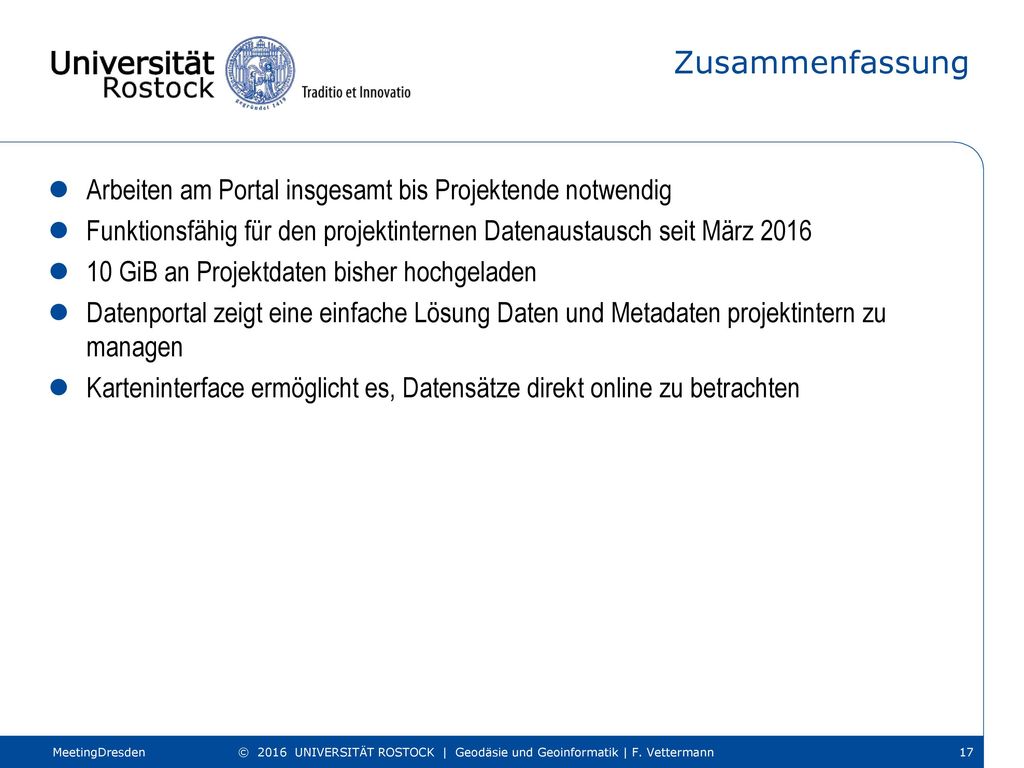

17 Zusammenfassung Arbeiten am Portal insgesamt bis Projektende notwendig
Funktionsfähig für den projektinternen Datenaustausch seit März 2016 10 GiB an Projektdaten bisher hochgeladen Datenportal zeigt eine einfache Lösung Daten und Metadaten projektintern zu managen Karteninterface ermöglicht es, Datensätze direkt online zu betrachten MeetingDresden © UNIVERSITÄT ROSTOCK | Geodäsie und Geoinformatik | F. Vettermann

18 Geodatenmanagement im KOGGE-Projekt
Wir danken allen Projektpartnern, insbesondere dem BMBF für die Förderung des Projektes KOGGE (FKZ: 033W032A). Unsere Partner: MeetingDresden © UNIVERSITÄT ROSTOCK | Geodäsie und Geoinformatik | F. Vettermann
