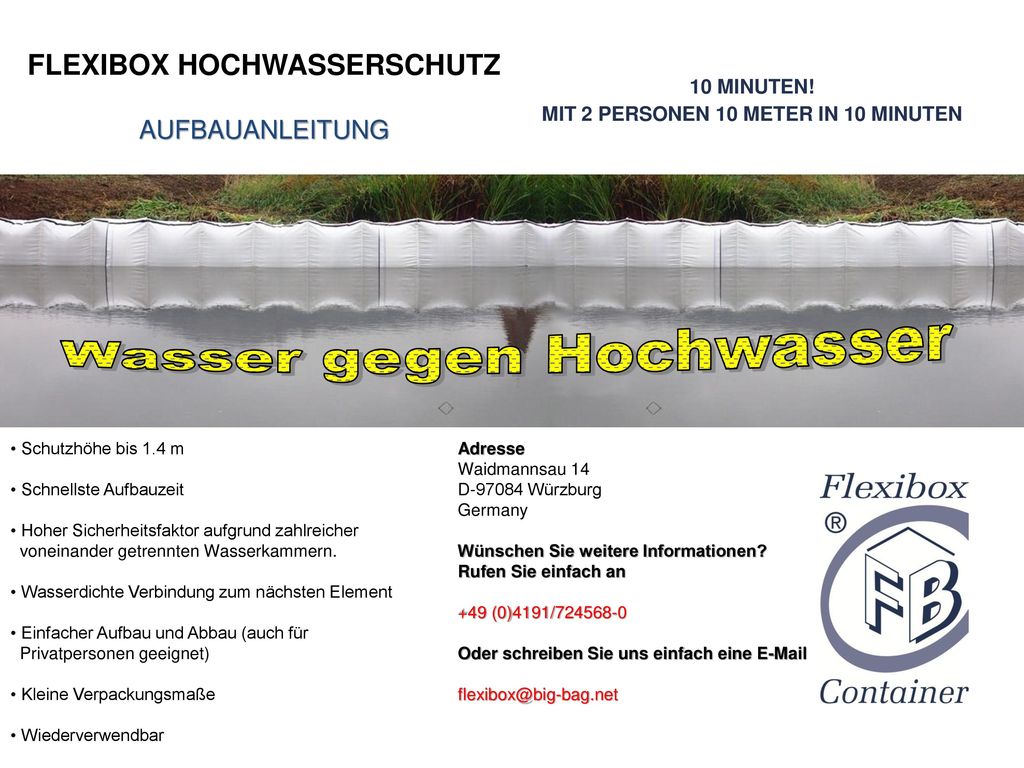

FLEXIBOX HOCHWASSERSCHUTZ MIT 2 PERSONEN 10 METER IN 10 MINUTEN
AUFBAUANLEITUNG 10 MINUTEN! MIT 2 PERSONEN 10 METER IN 10 MINUTEN Wasser gegen Hochwasser • Schutzhöhe bis 1.4 m • Schnellste Aufbauzeit • Hoher Sicherheitsfaktor aufgrund zahlreicher voneinander getrennten Wasserkammern. • Wasserdichte Verbindung zum nächsten Element • Einfacher Aufbau und Abbau (auch für Privatpersonen geeignet) • Kleine Verpackungsmaße • Wiederverwendbar Adresse Waidmannsau 14 D Würzburg Germany Wünschen Sie weitere Informationen? Rufen Sie einfach an +49 (0)4191/ Oder schreiben Sie uns einfach eine
2
Artikelbeschreibung
3

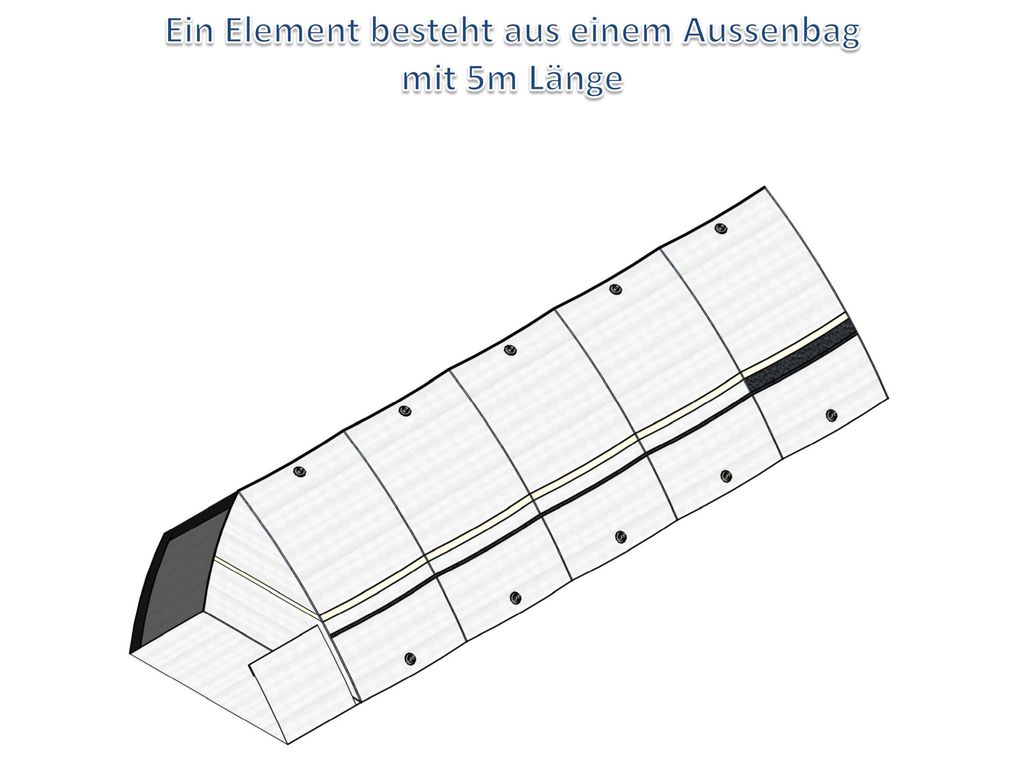

Ein Element besteht aus einem Aussenbag
mit 5m Länge
4
Ein Element besteht aus einem Aussenbag
mit 5m Länge
5

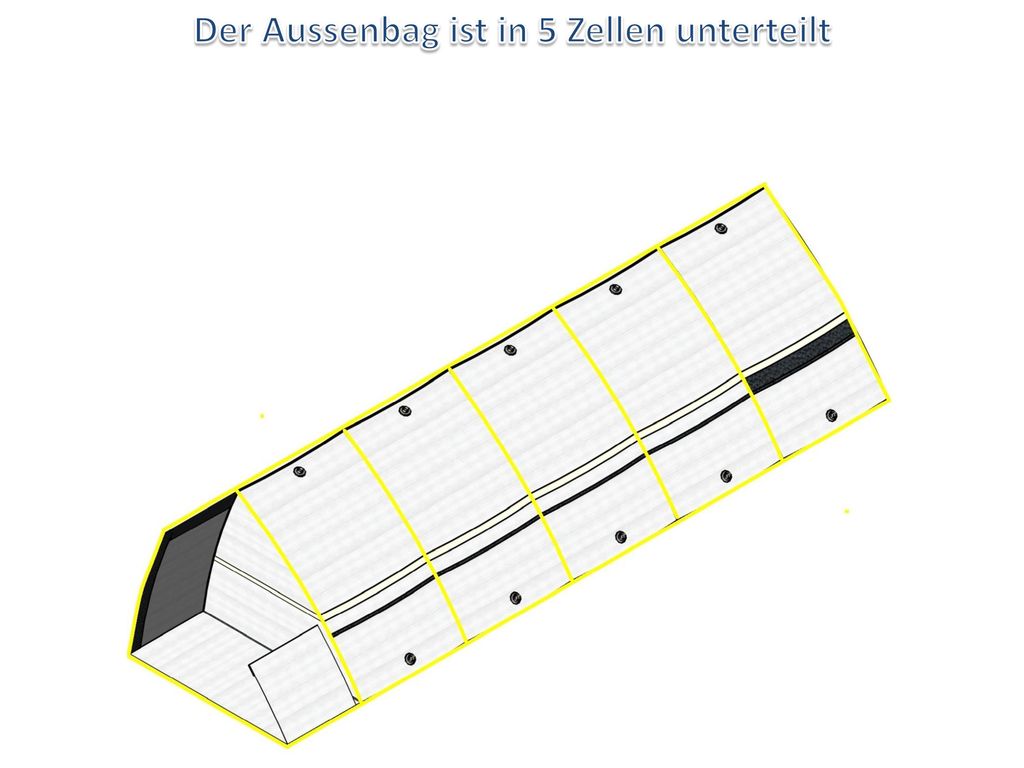

Der Aussenbag ist in 5 Zellen unterteilt
6
Der Aussenbag ist in 5 Zellen unterteilt
7

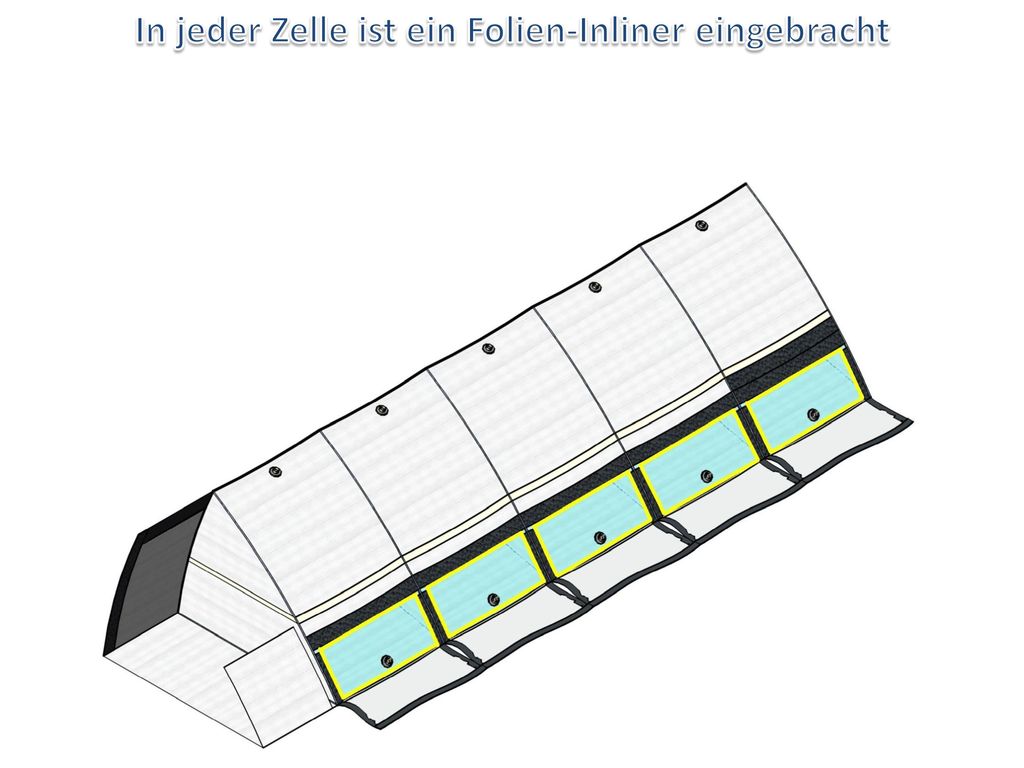

In jeder Zelle ist ein Folien-Inliner eingebracht
8
In jeder Zelle ist ein Folien-Inliner eingebracht
9

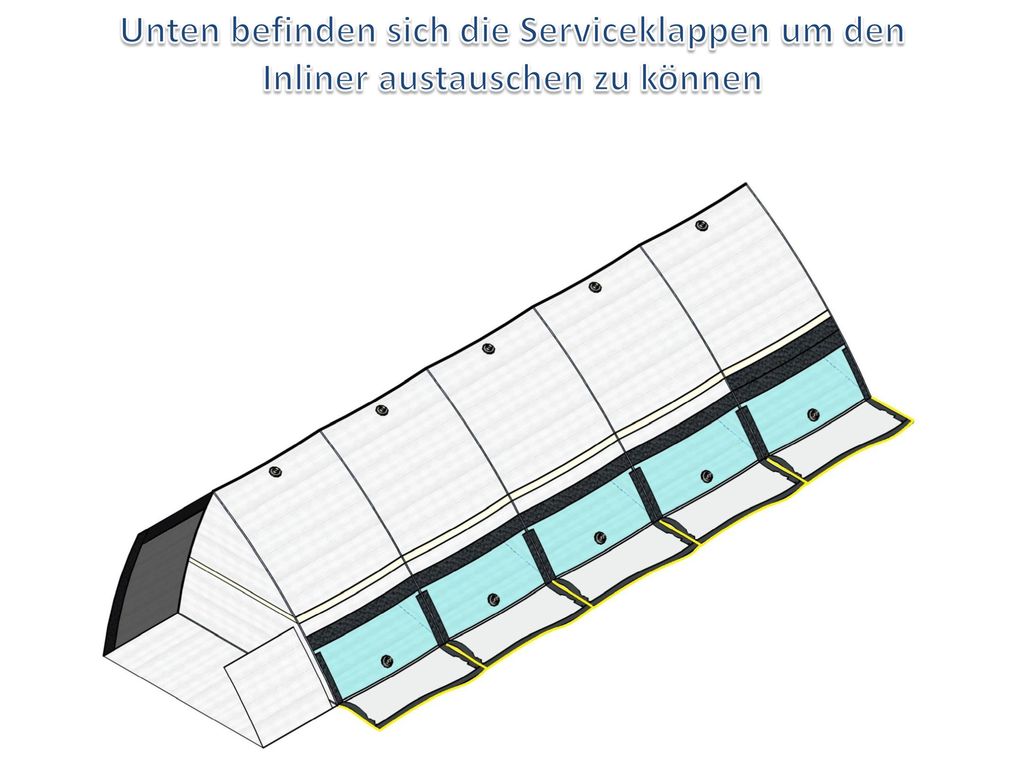

Unten befinden sich die Serviceklappen um den
Inliner austauschen zu können
10
Oben befinden sich die Entlüftungsventile
11
Unten befinden sich die Füllventile
12
An der Vorderseite ist der Verbindungsschuh mit
Klettband
13
Aufbauanleitung
14

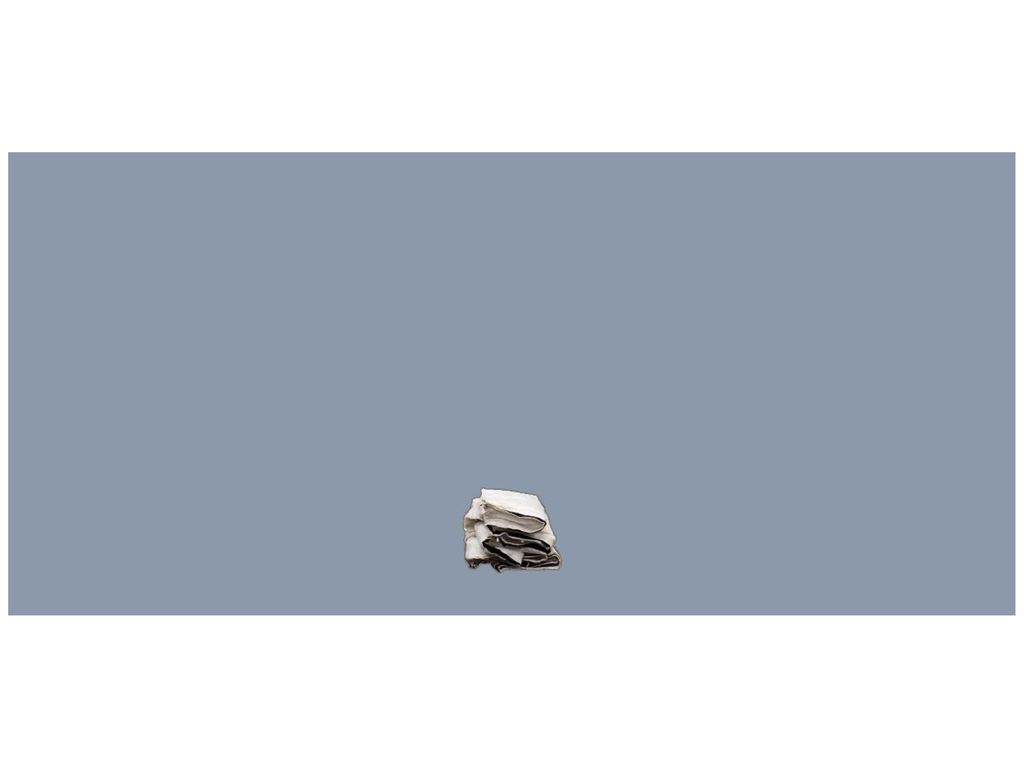

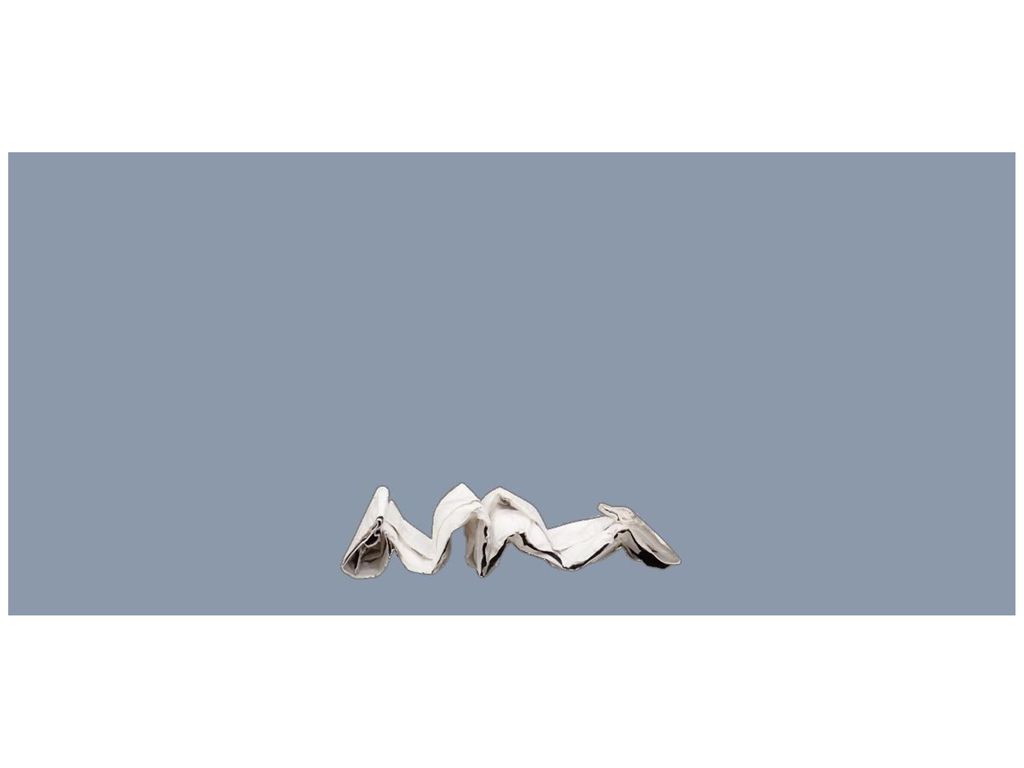

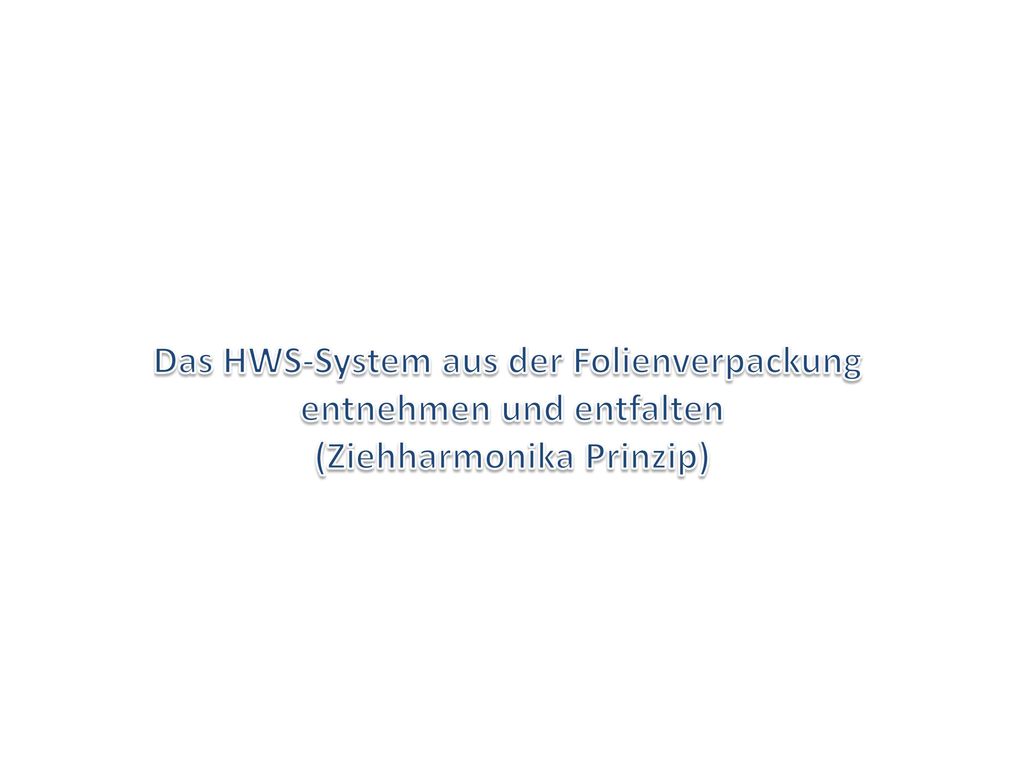

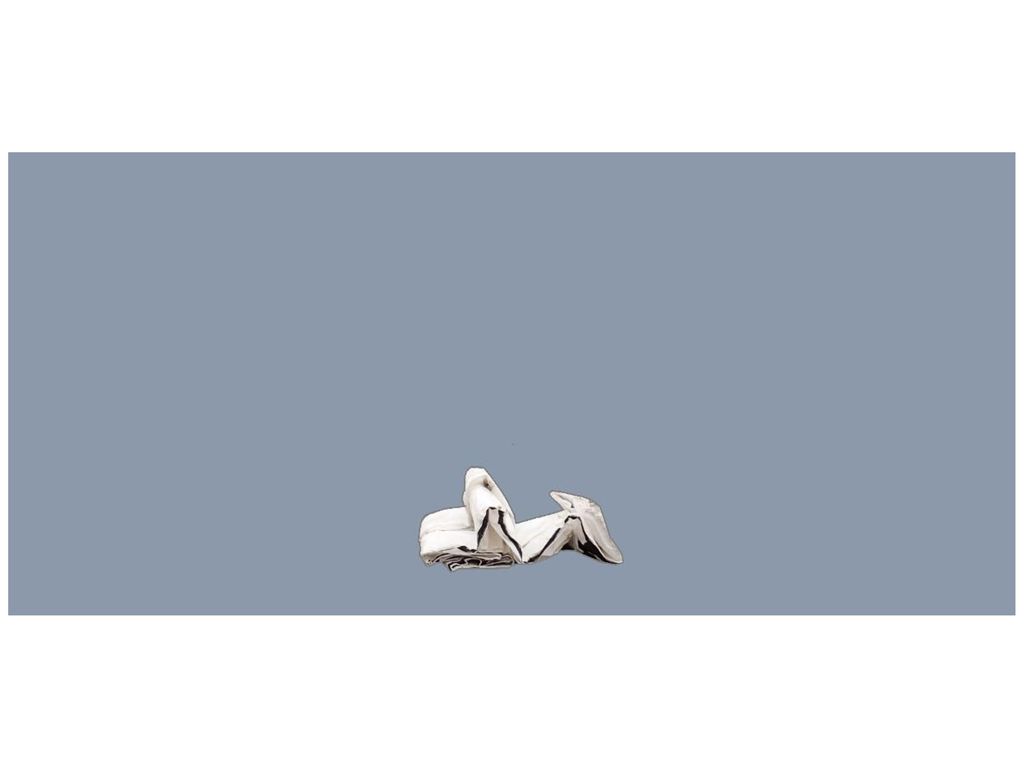

Das HWS-System aus der Folienverpackung entnehmen und entfalten
(Ziehharmonika Prinzip)
19

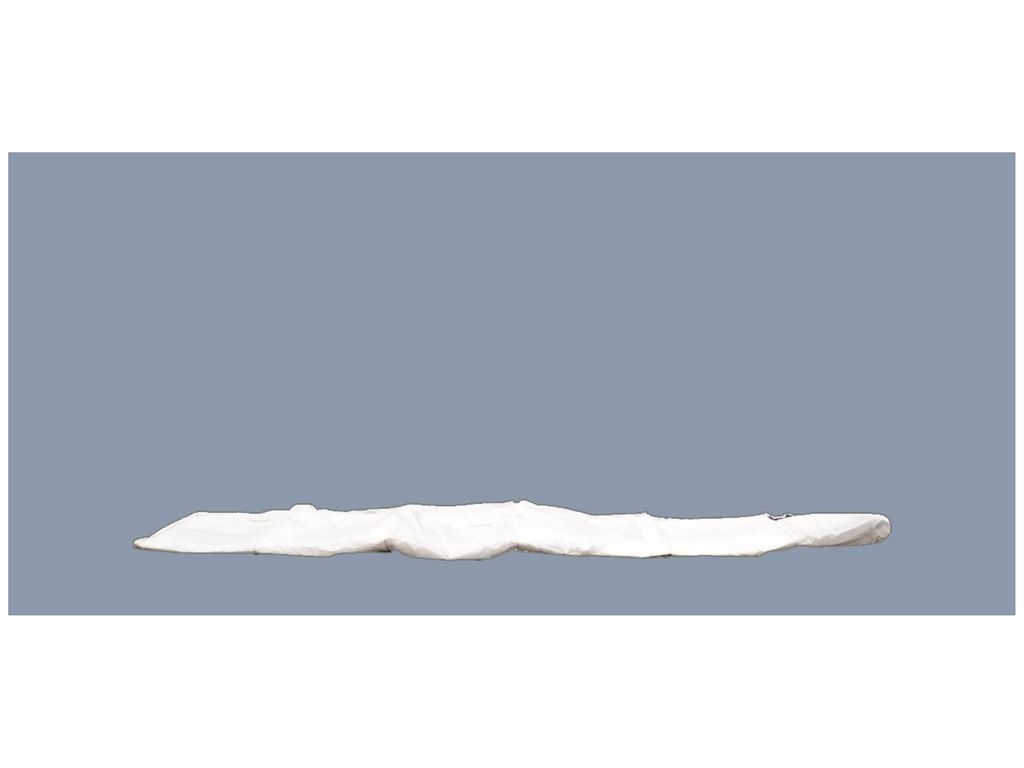

Das entfaltete Flexibox HWS-System umklappen,
so dass die Füllventile nach vorne zeigen
22
Verteilerschlauch auslegen
24

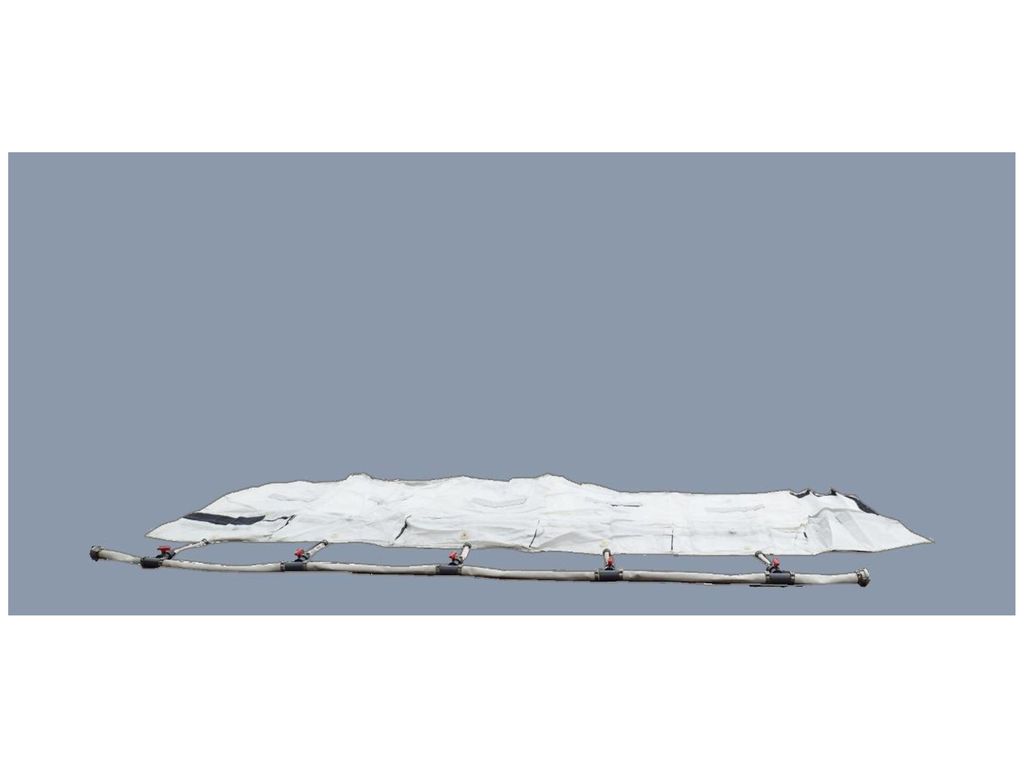

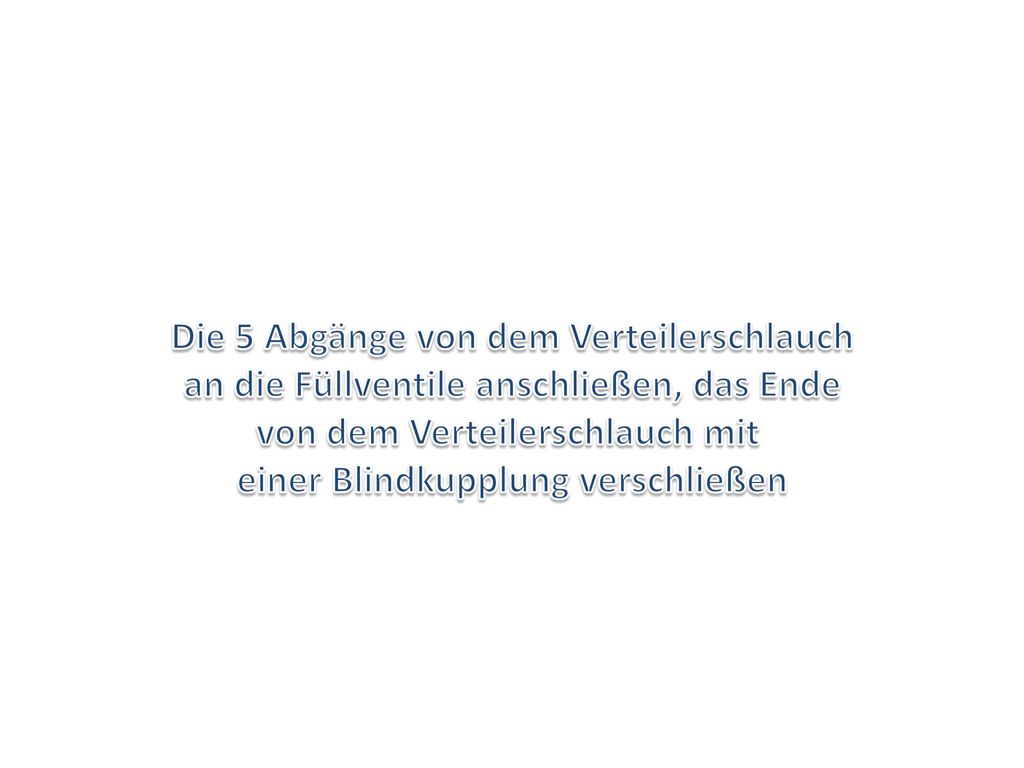

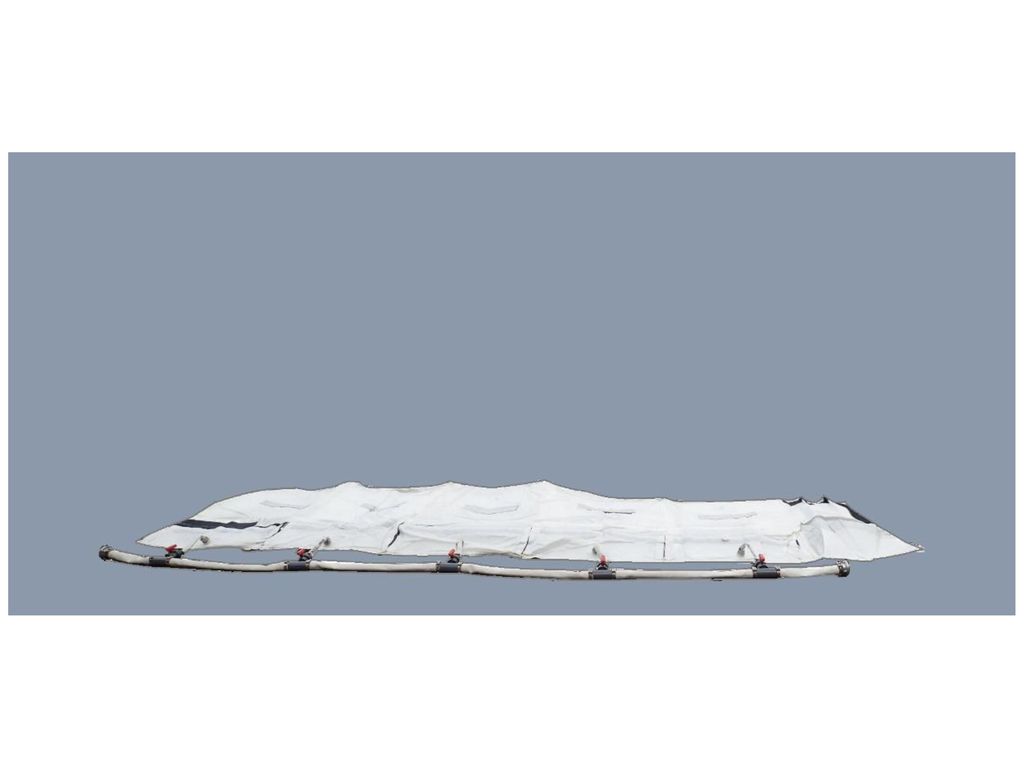

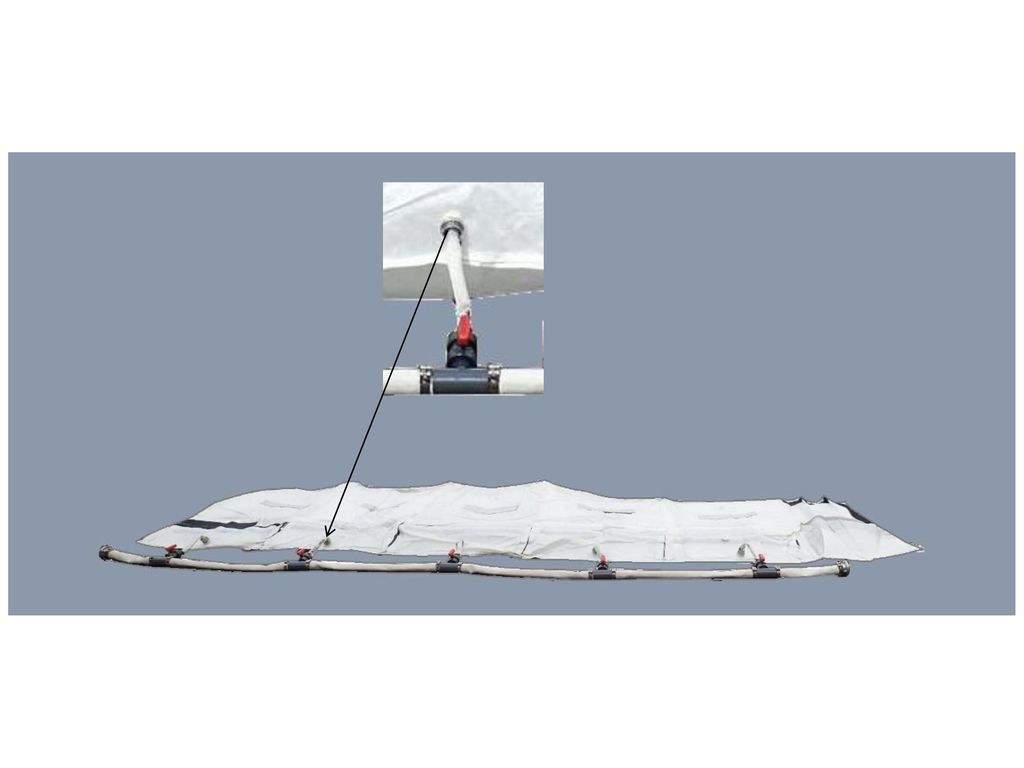

Die 5 Abgänge von dem Verteilerschlauch
an die Füllventile anschließen, das Ende von dem Verteilerschlauch mit einer Blindkupplung verschließen
27

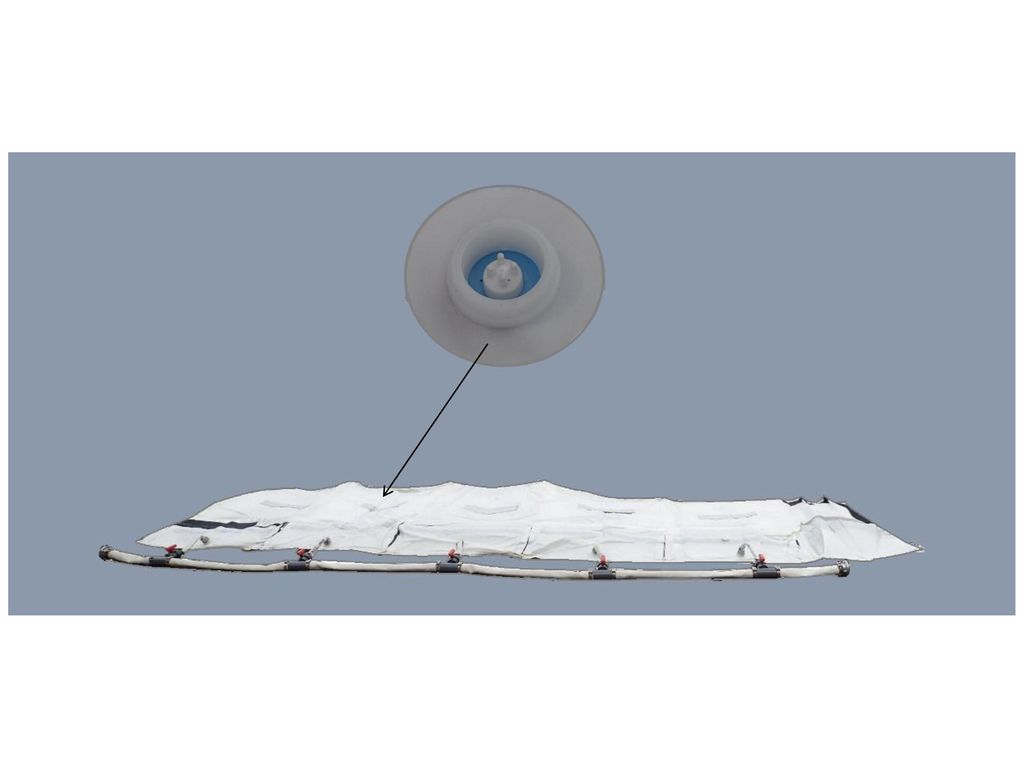

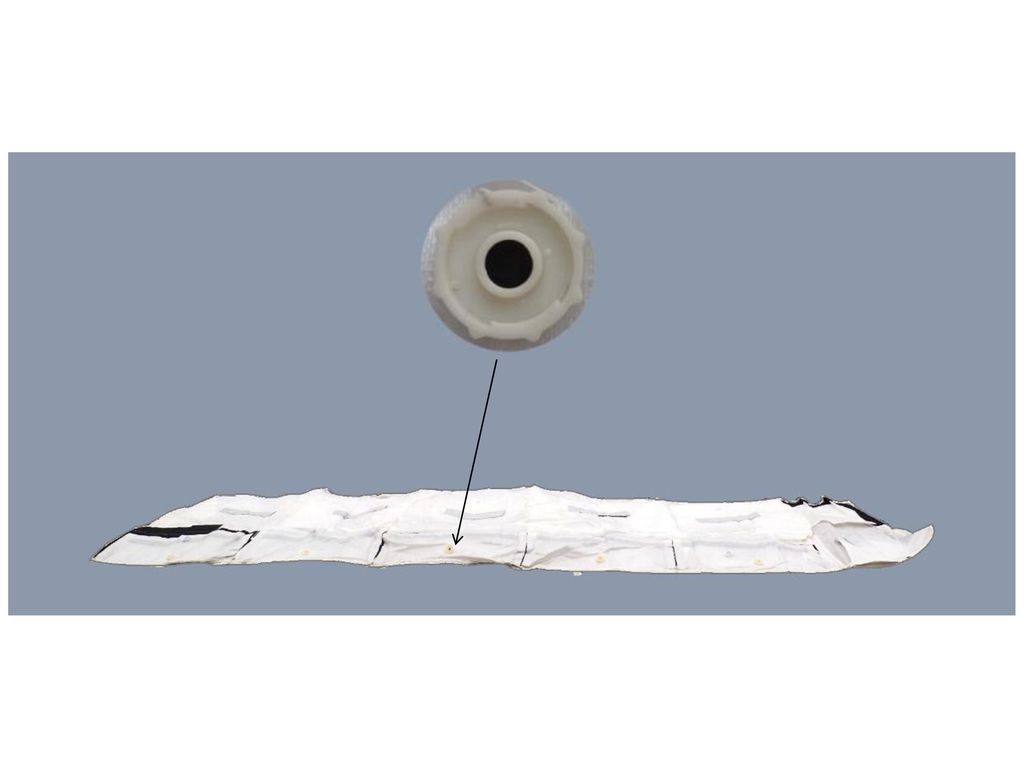

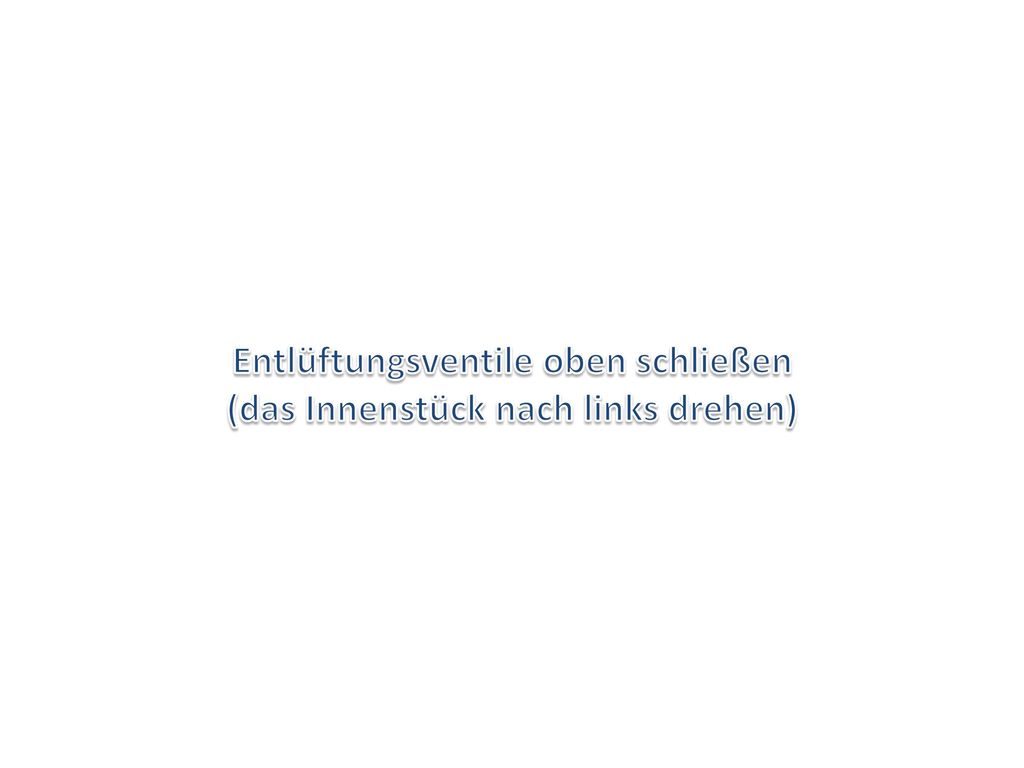

Entlüftungsventile oben schließen (das Innenstück nach links drehen)
30

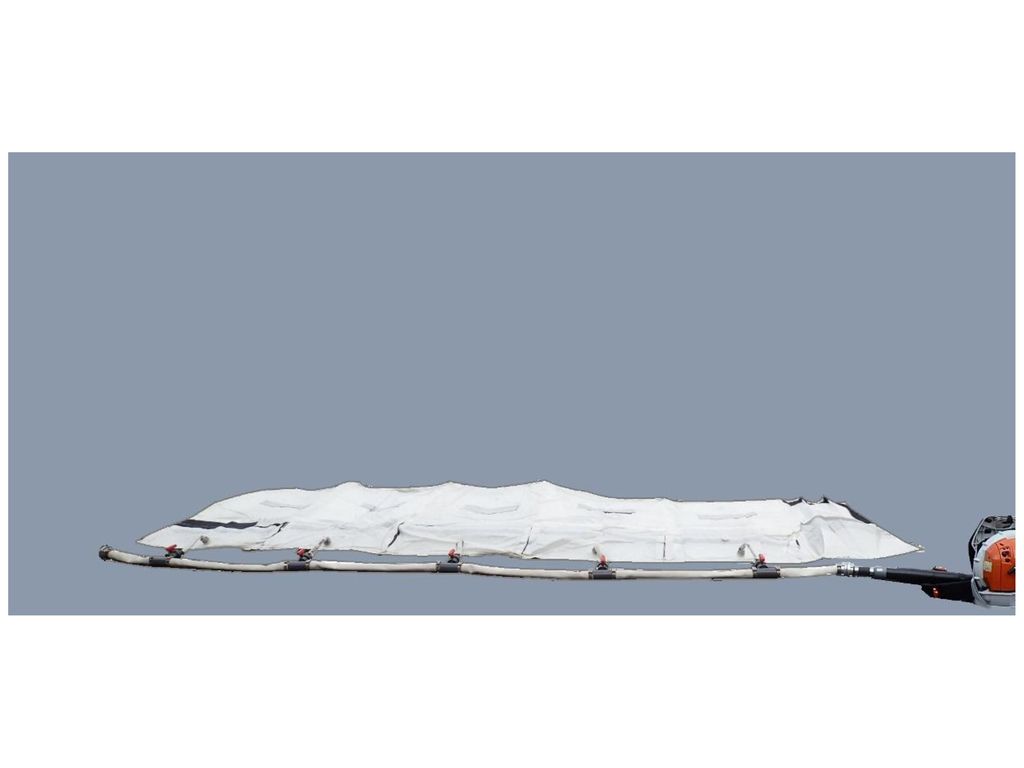

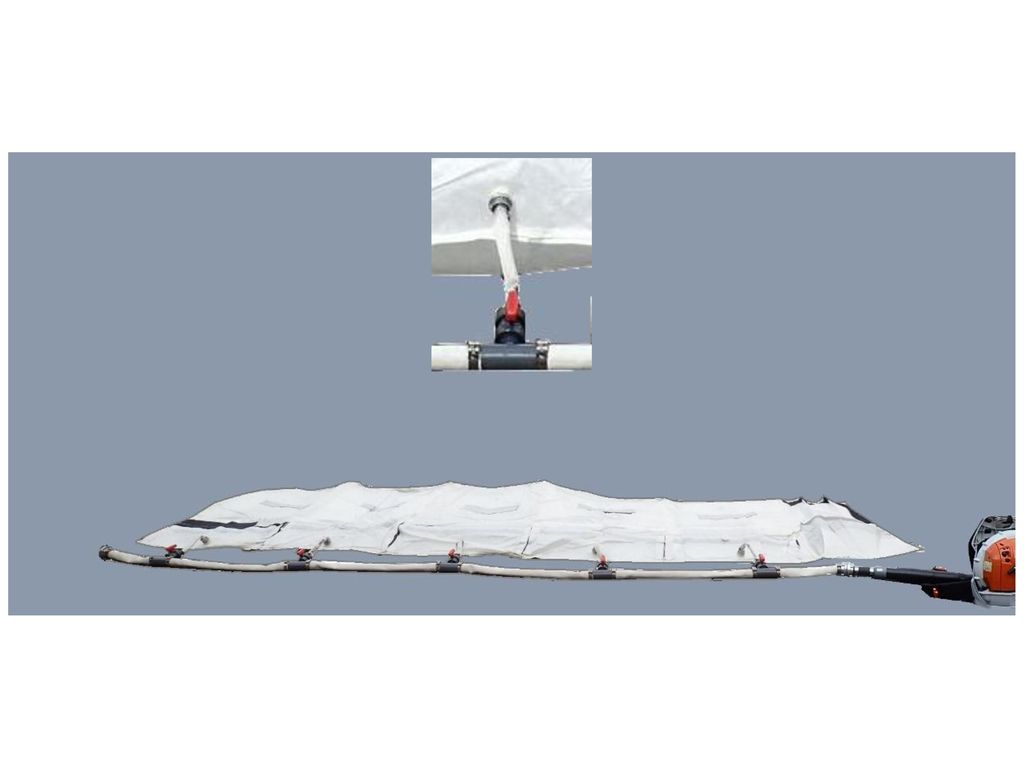

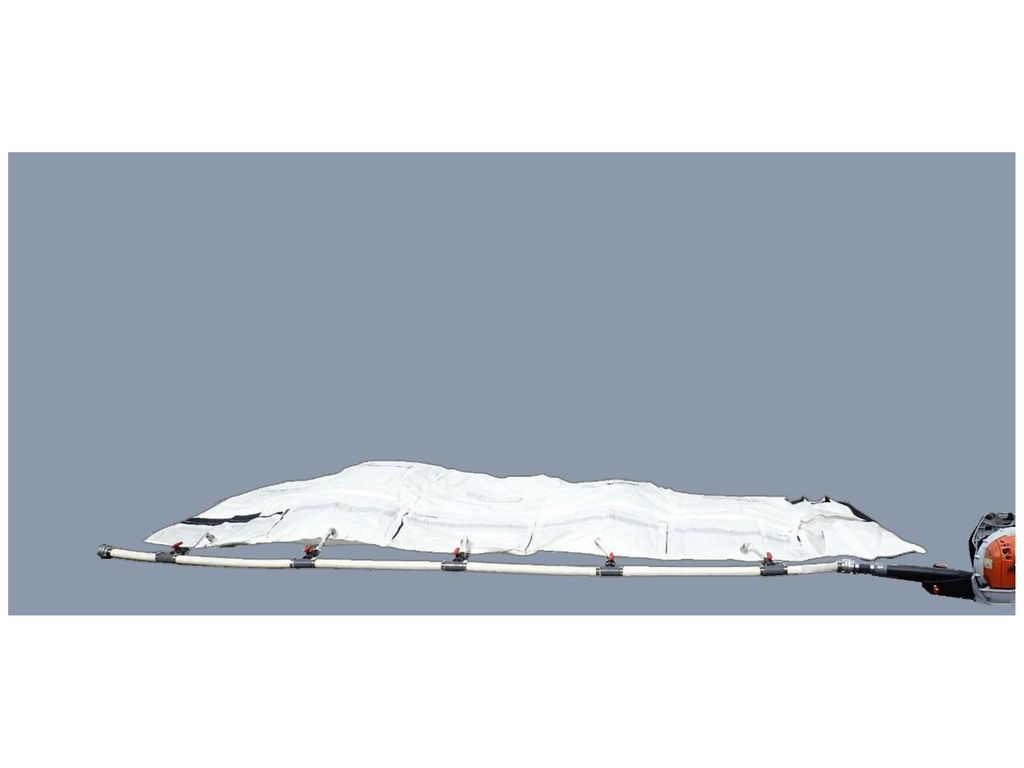

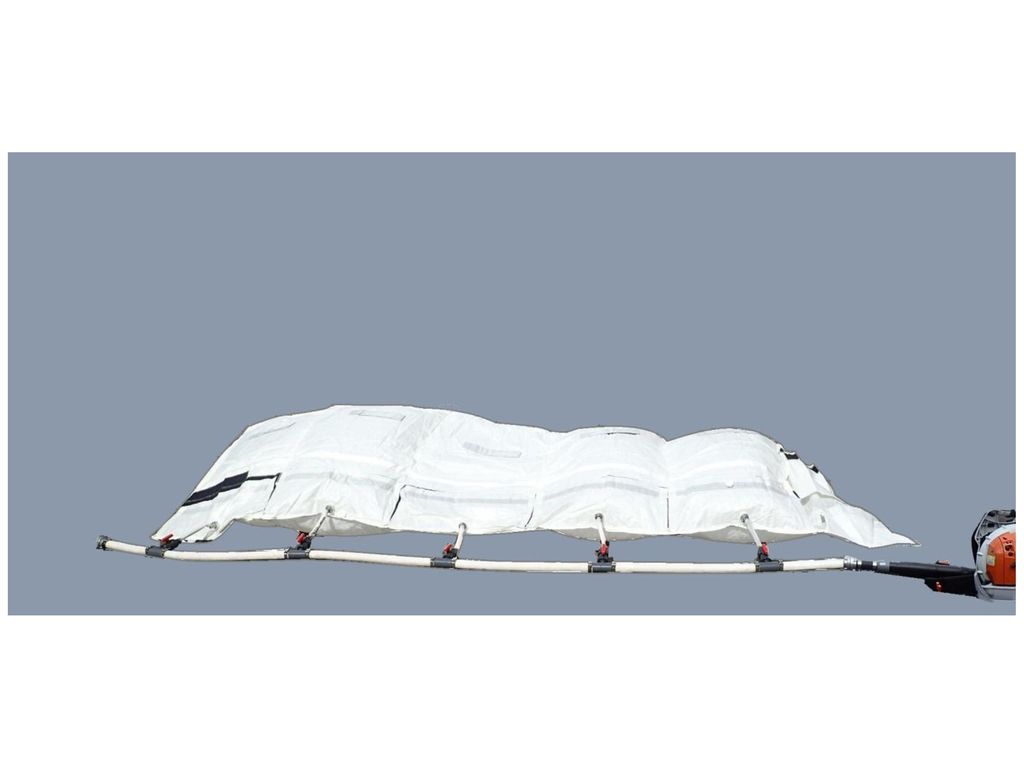

Das Luftgebläse an dem Verteiler ankuppeln,
Absperrhähne öffnen und das Gebläse starten
35

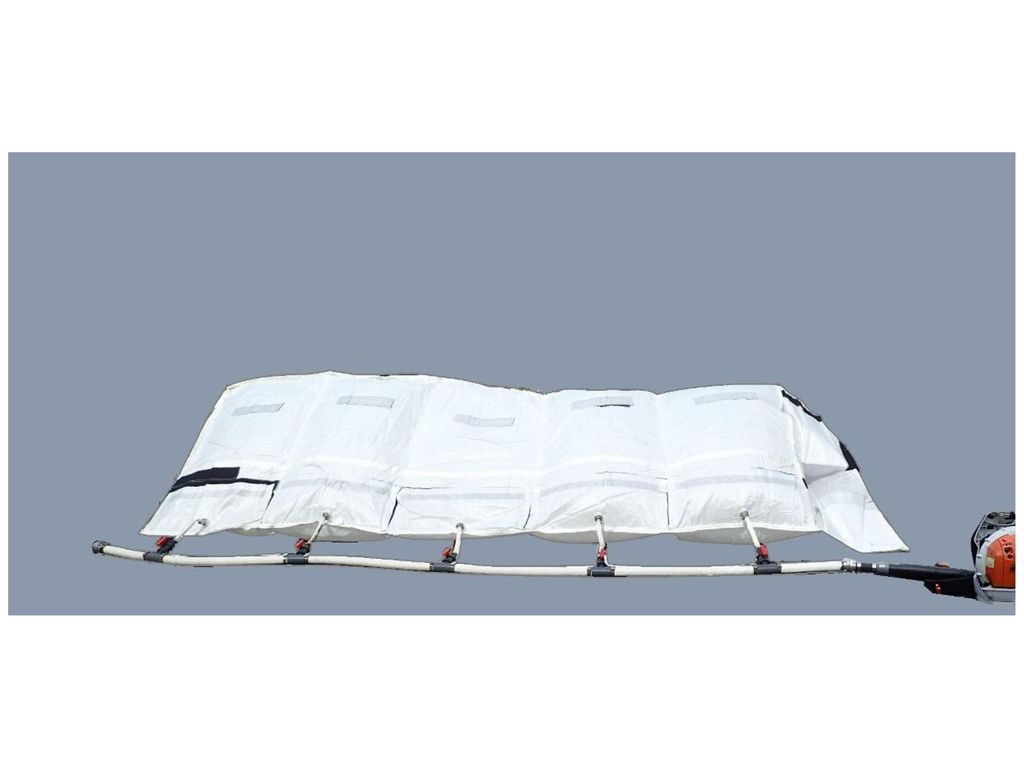

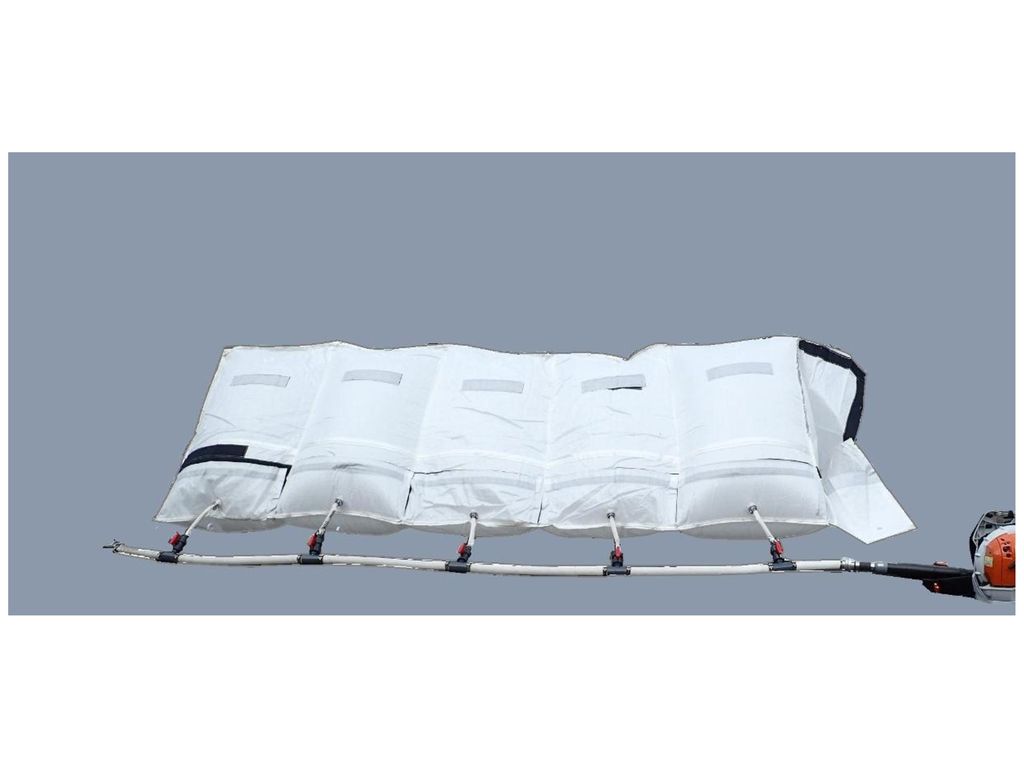

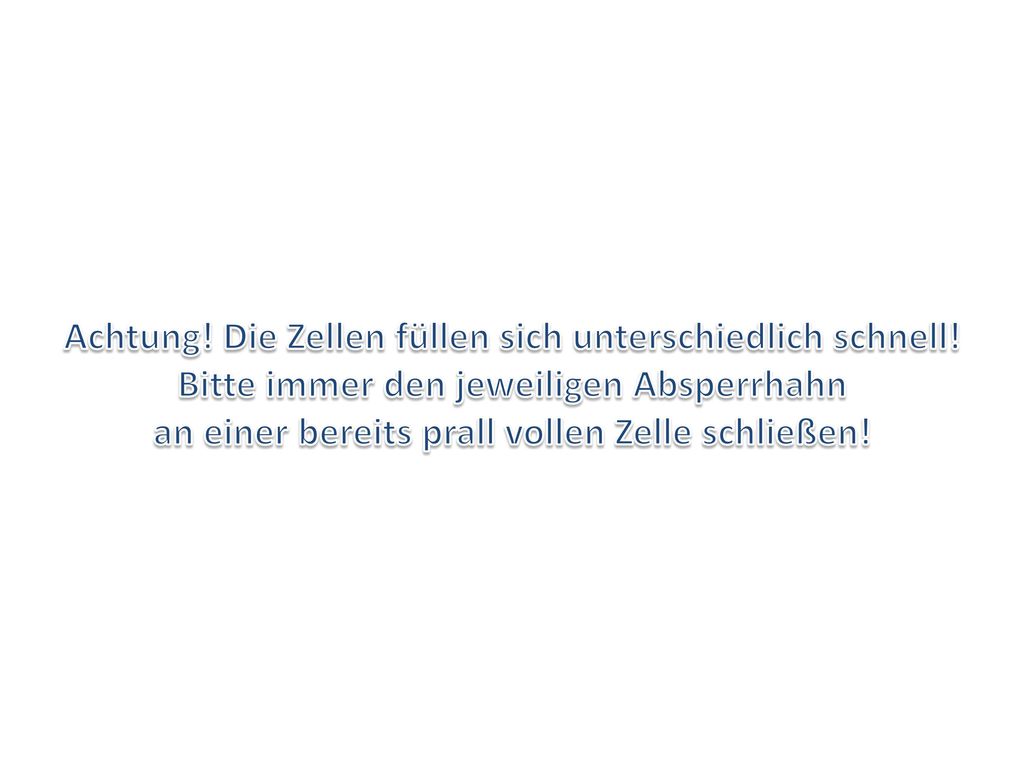

Achtung! Die Zellen füllen sich unterschiedlich schnell!
Bitte immer den jeweiligen Absperrhahn an einer bereits prall vollen Zelle schließen!
40
Den Füllverteiler abkuppeln
43

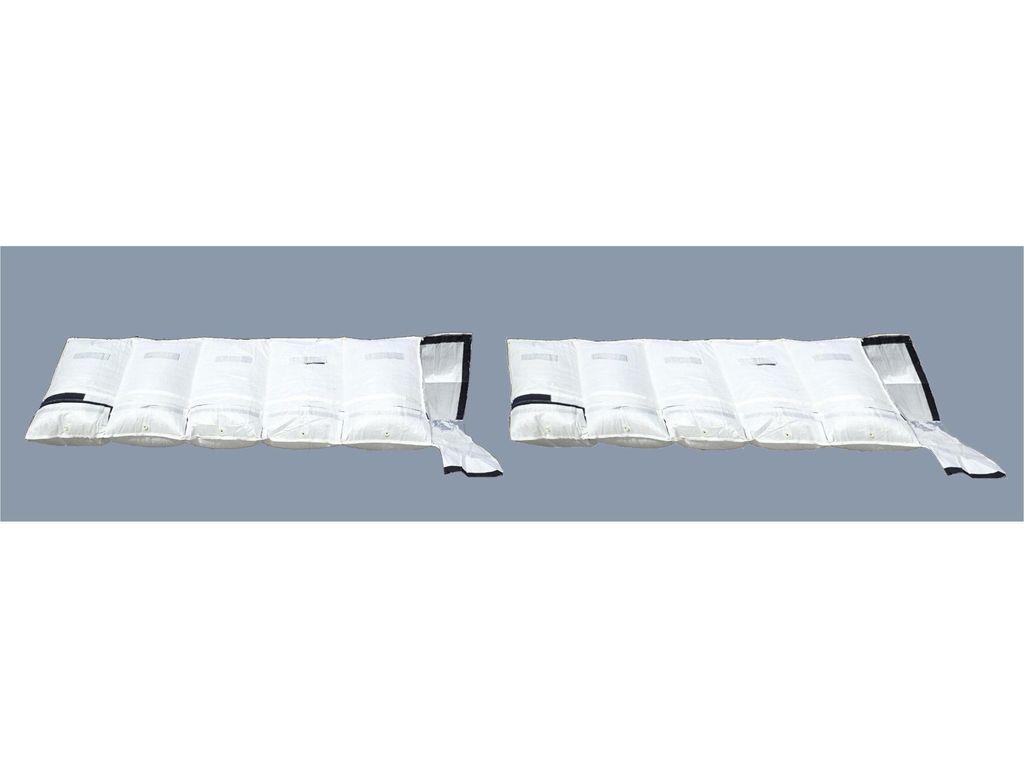

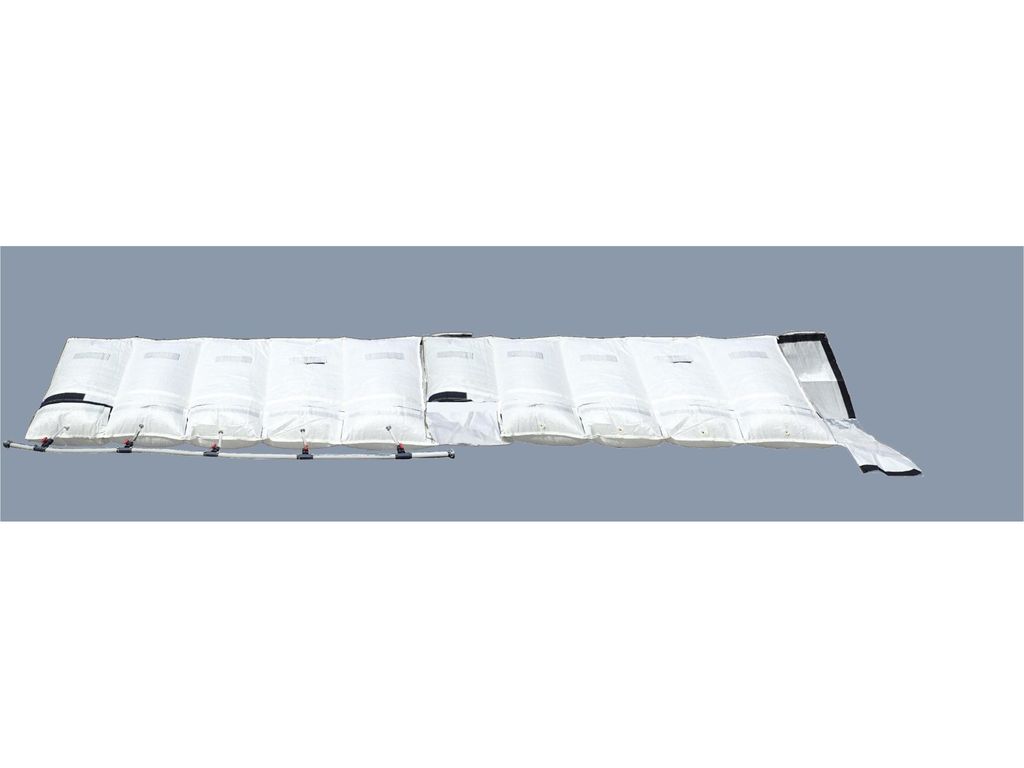

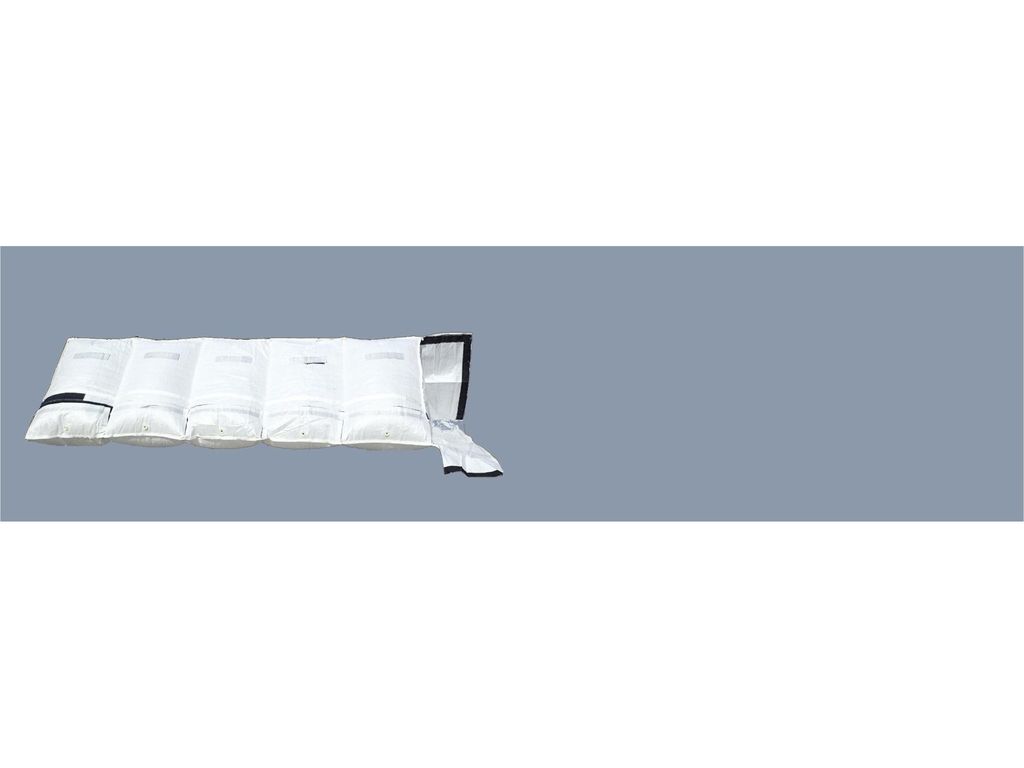

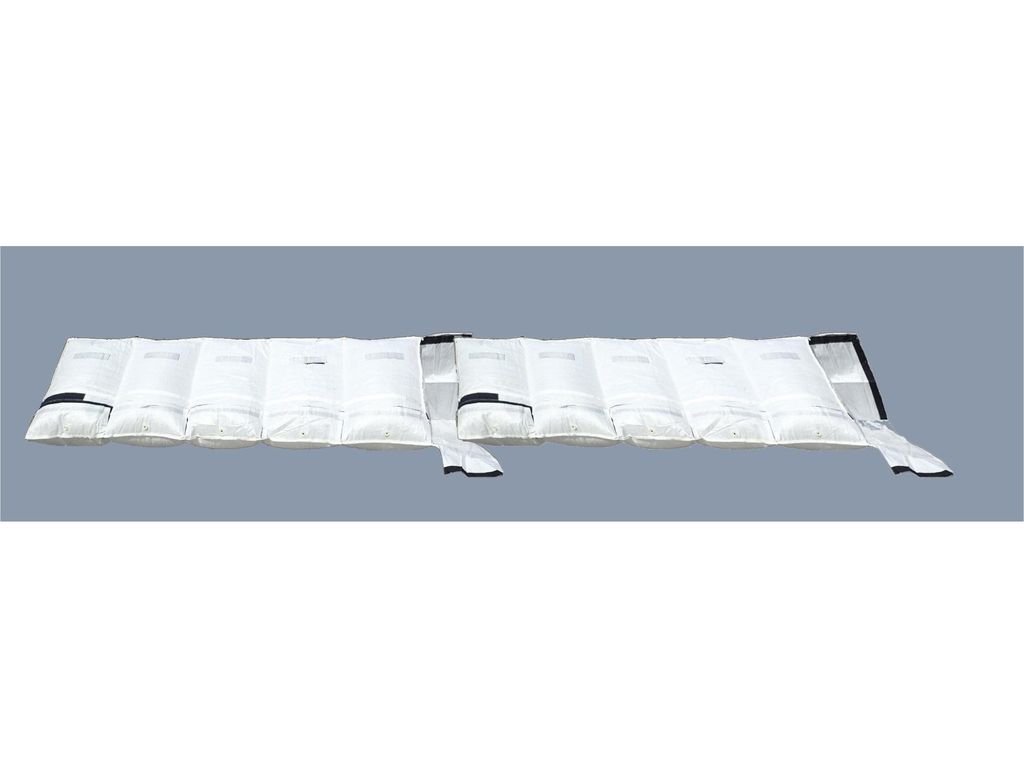

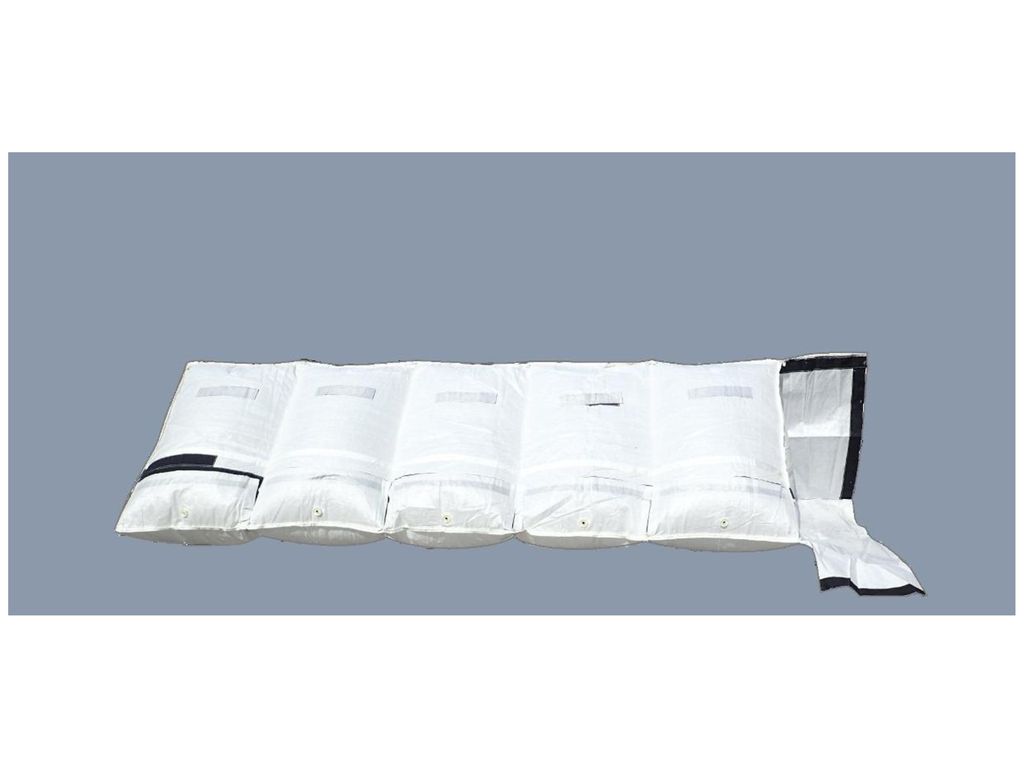

Das HWS-Element an die gewünschte
Stelle bringen und mit dem nächsten Element verbinden. Vor dem Verbinden die Luft von den an der Verbindungsstelle liegenden Zellen etwas ablassen.
44

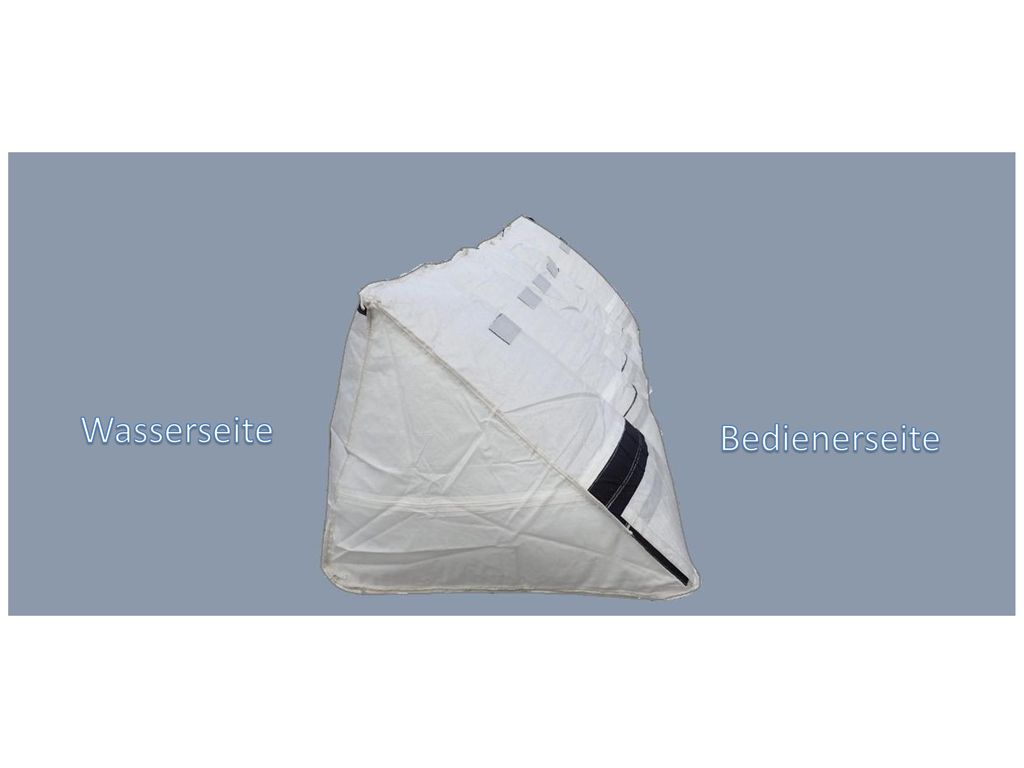

Wasserseite Bedienerseite
51
Jetzt können die bereits verbundenen Elemente
nach und nach in Reihe mit Wasser gefüllt werden, hierzu gehen Sie wie bei der Luftbefüllung vor. Achtung! Eine Person muss immer an der Pumpe stehen, um bei auftretenden Überdruck die Pumpe abzuschalten.
54

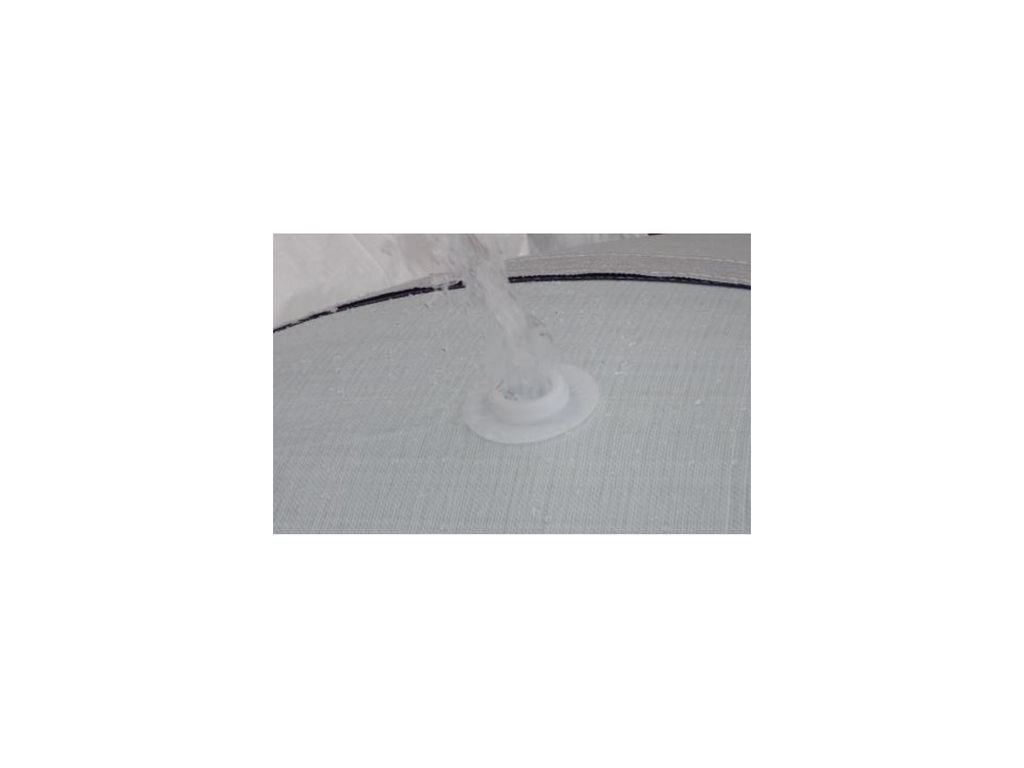

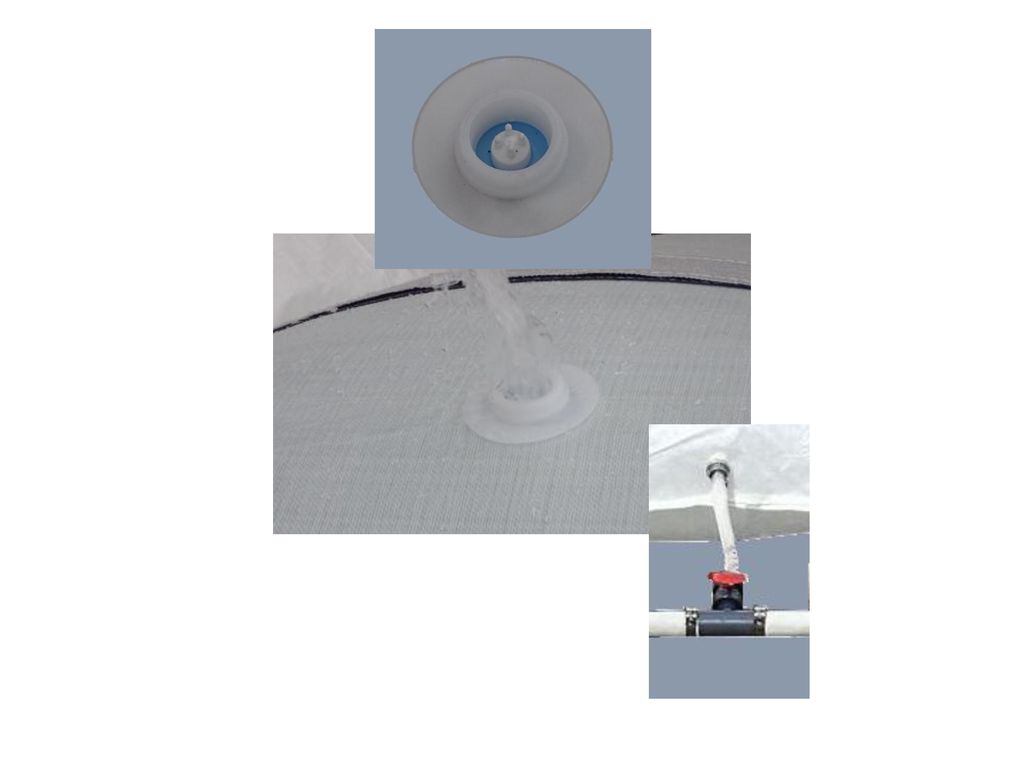

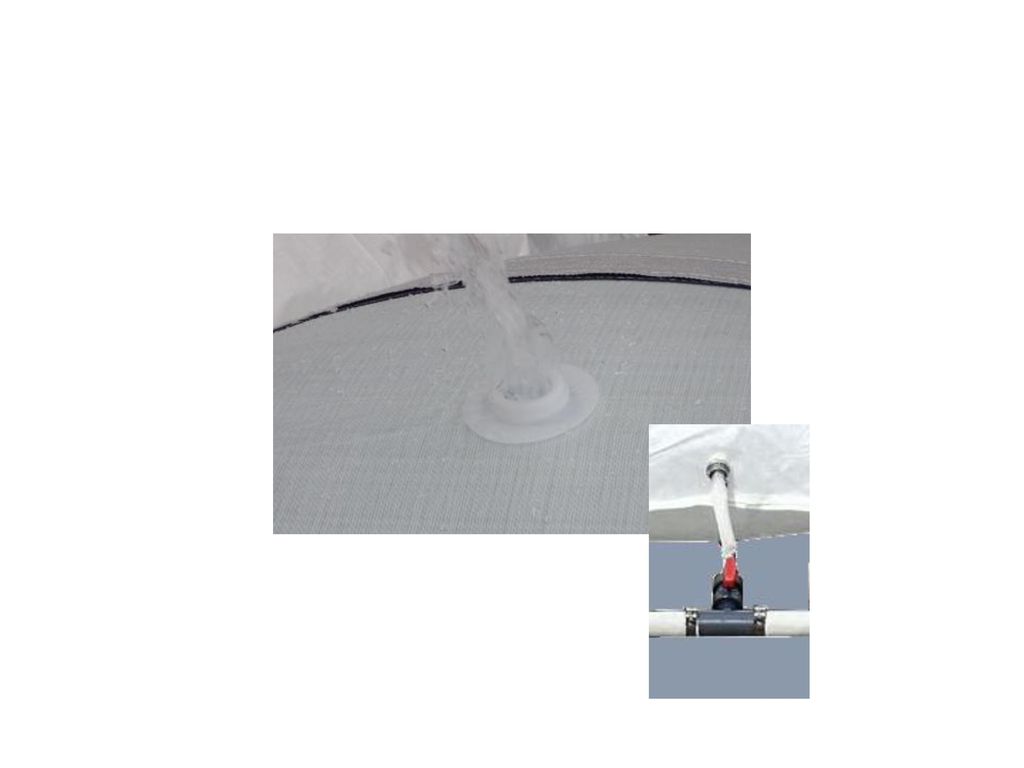

Sobald das Wasser an dem Entlüftungsventil austritt,
muss für die betreffende Zelle der Absperrhahn zugedreht werden. Anschließend das Entlüftungsventil schließen.
60
Abbauanleitung
61

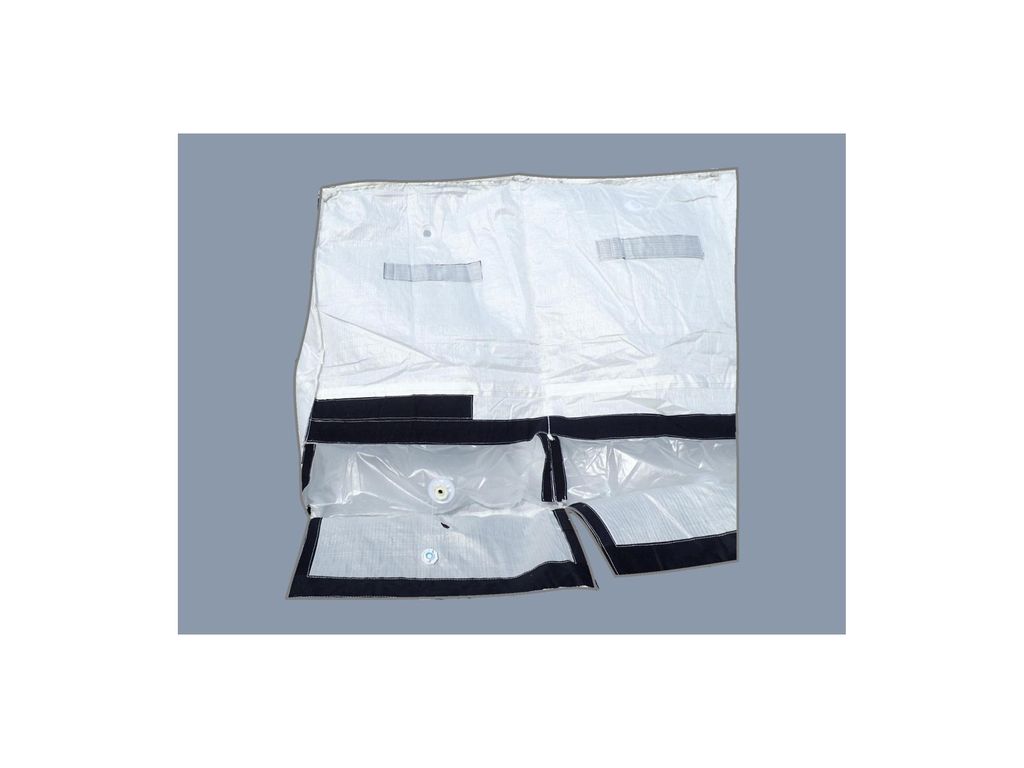

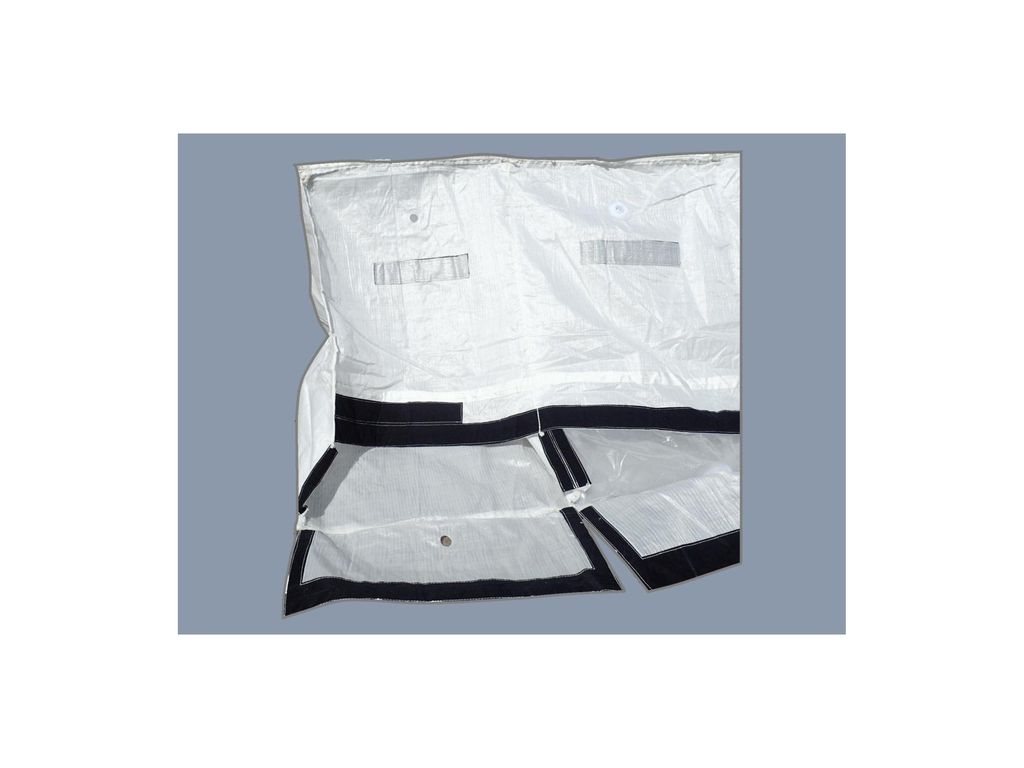

Serviceklappen unten öffnen und Folien-Inliner aufschneiden
63

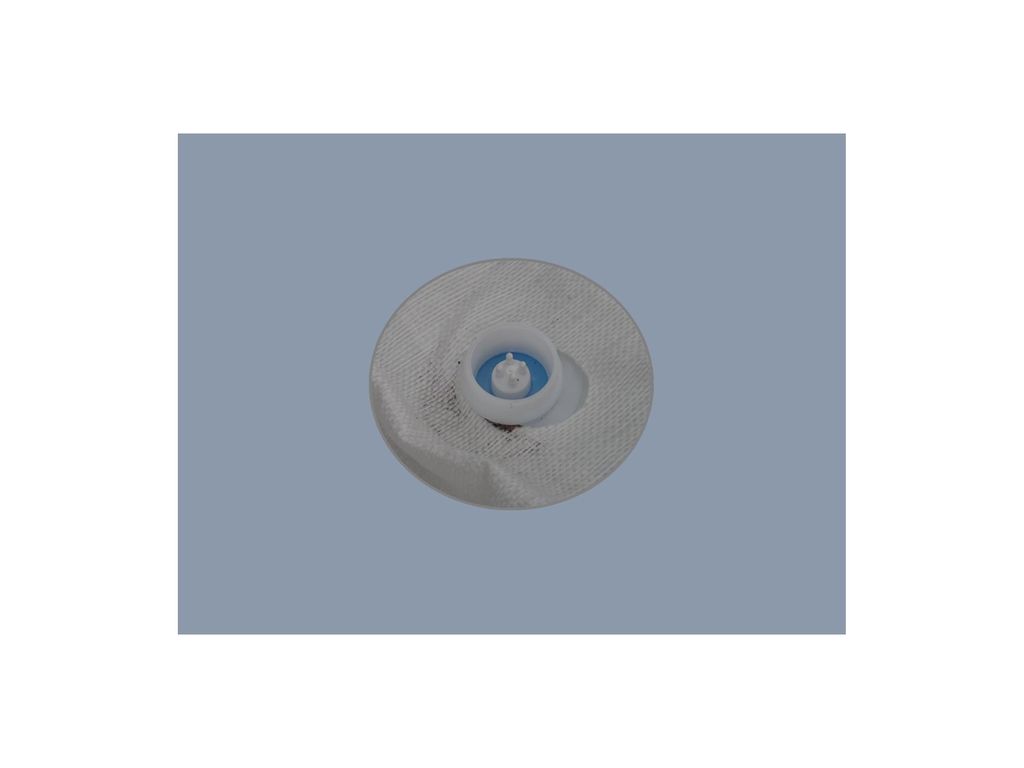

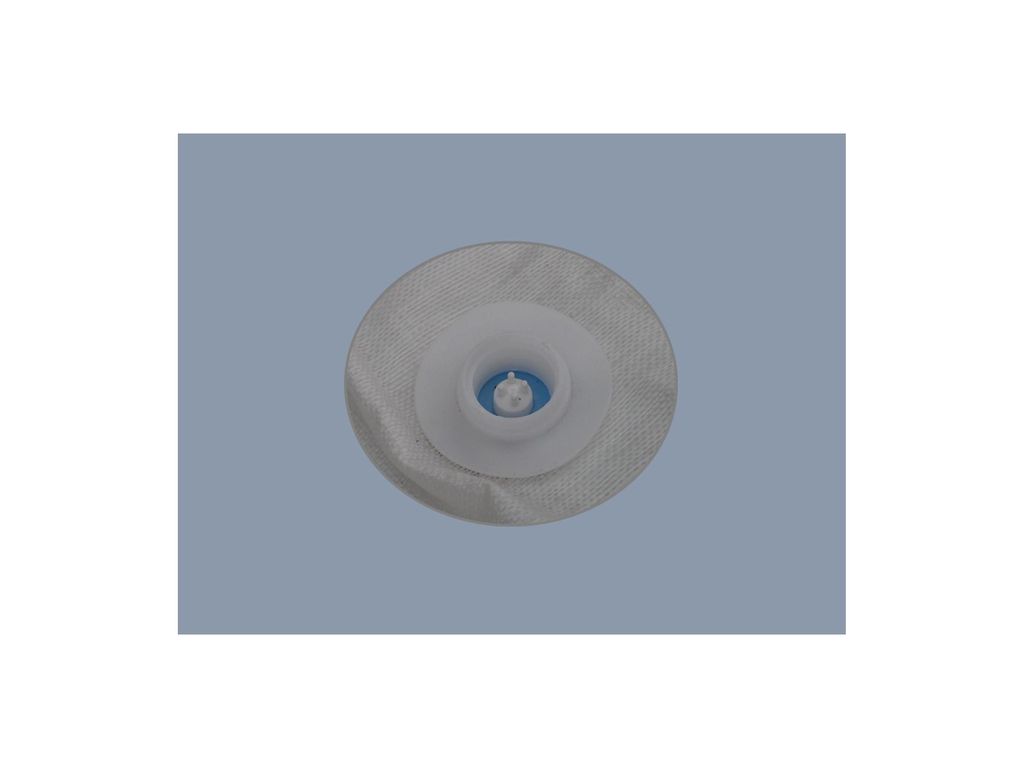

Sicherungsscheibe am Entlüftungsventil
abschrauben und das Ventil nach innen durchdrücken
66

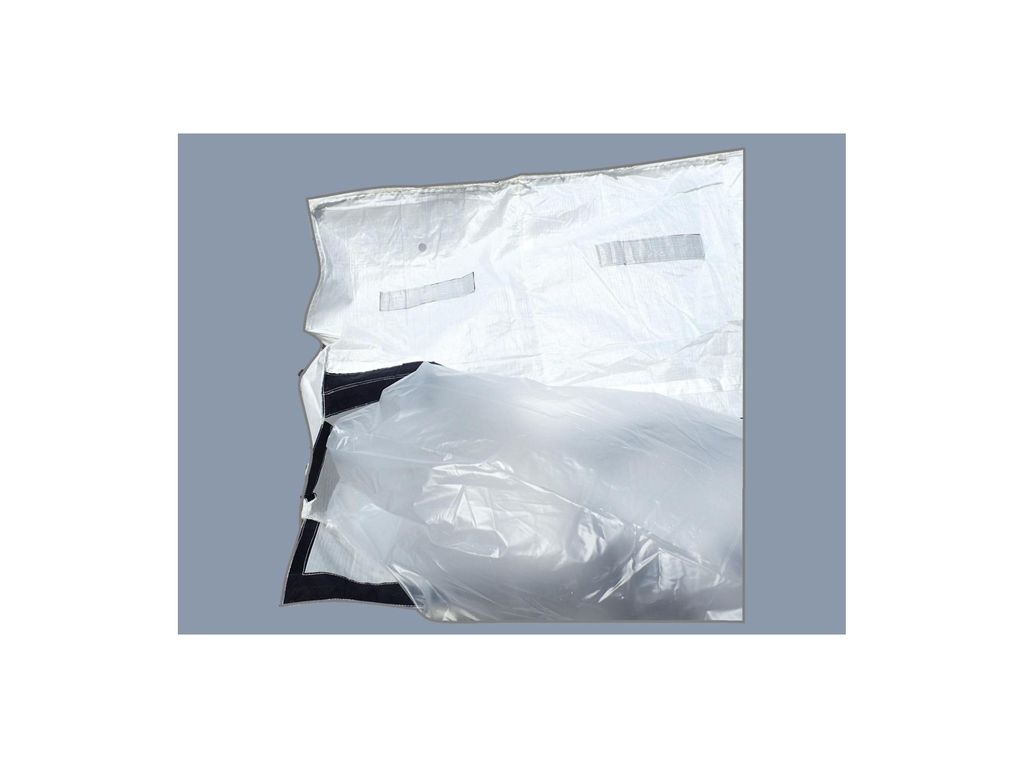

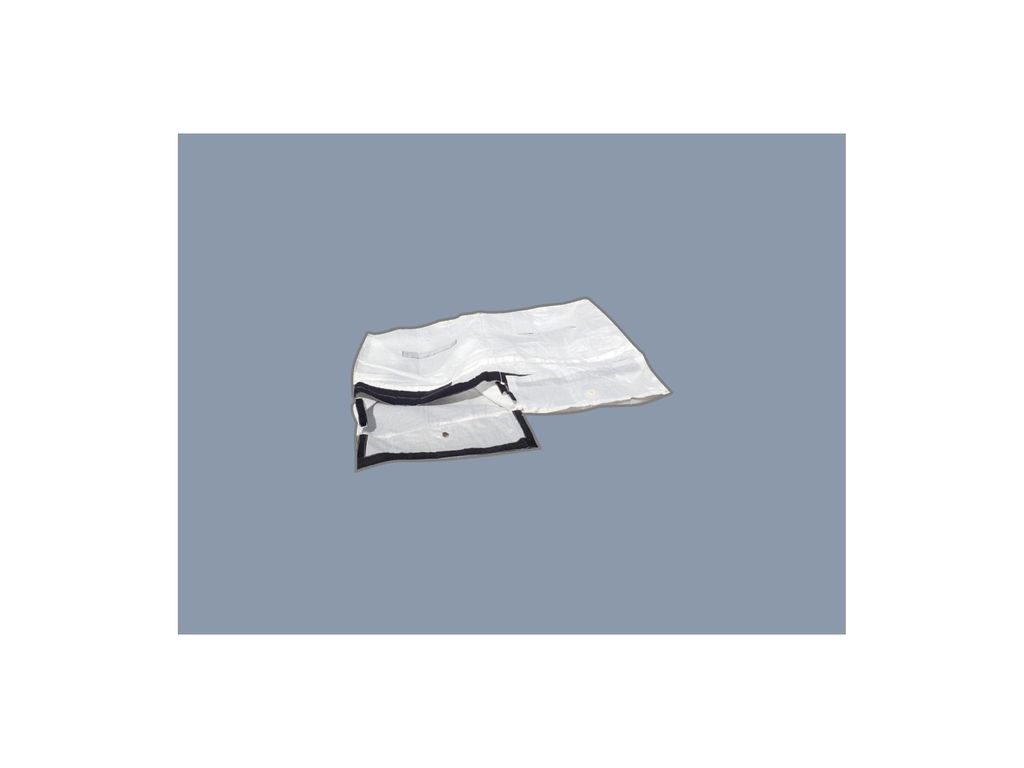

Den leeren Inliner ausziehen
71

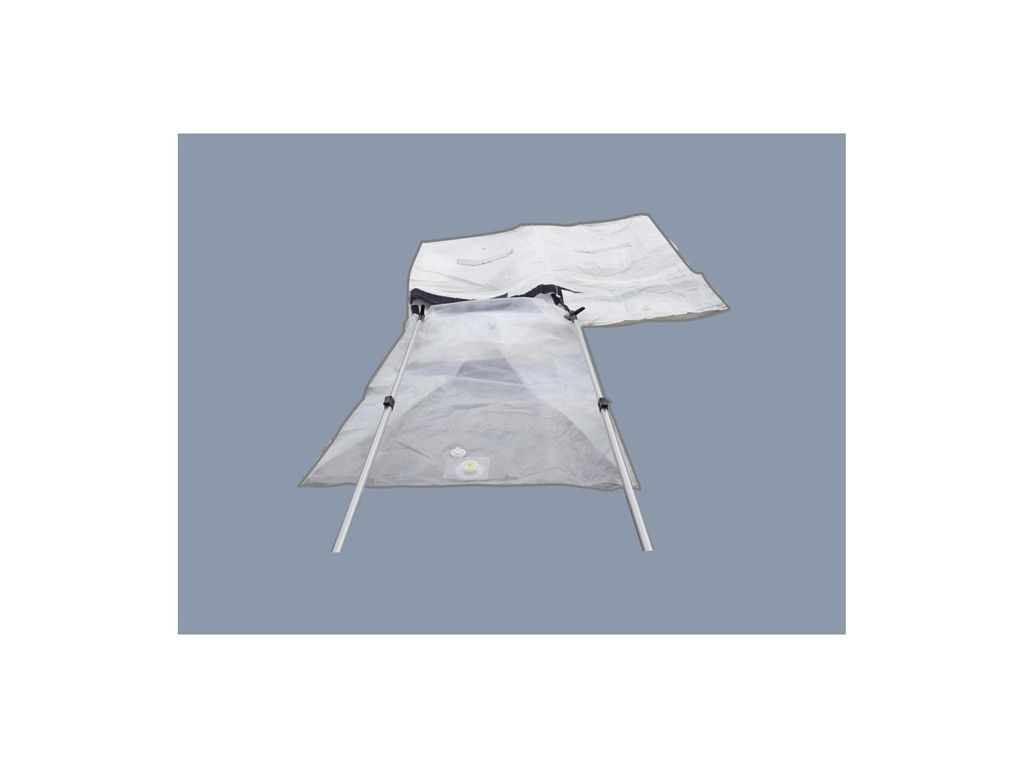

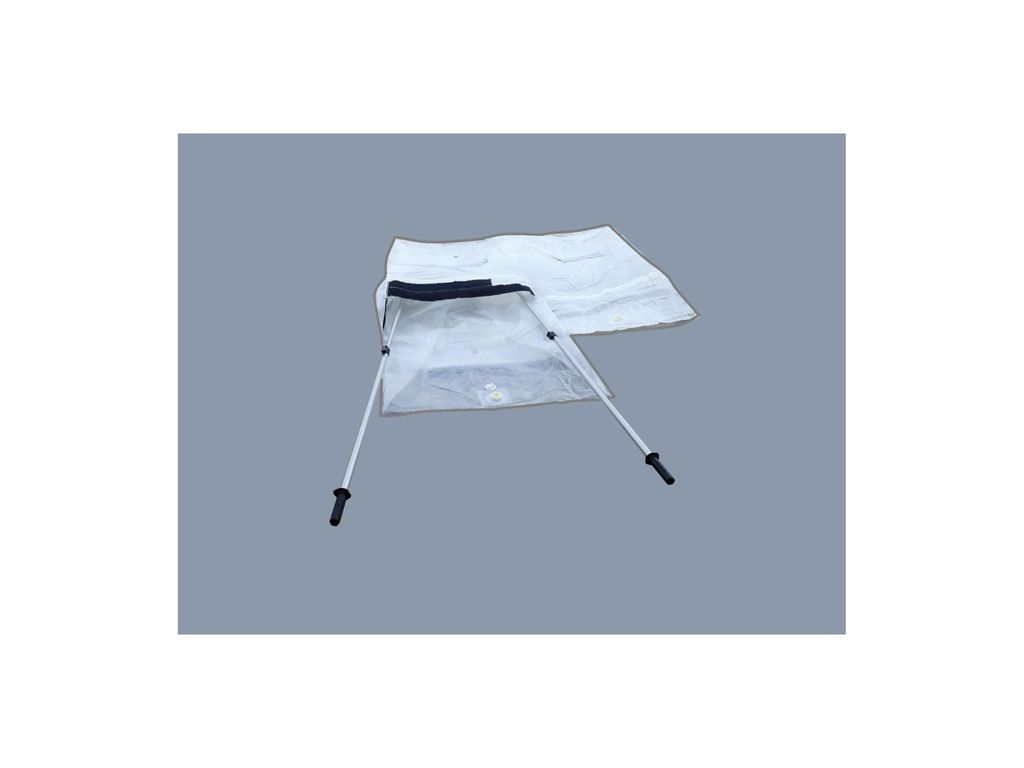

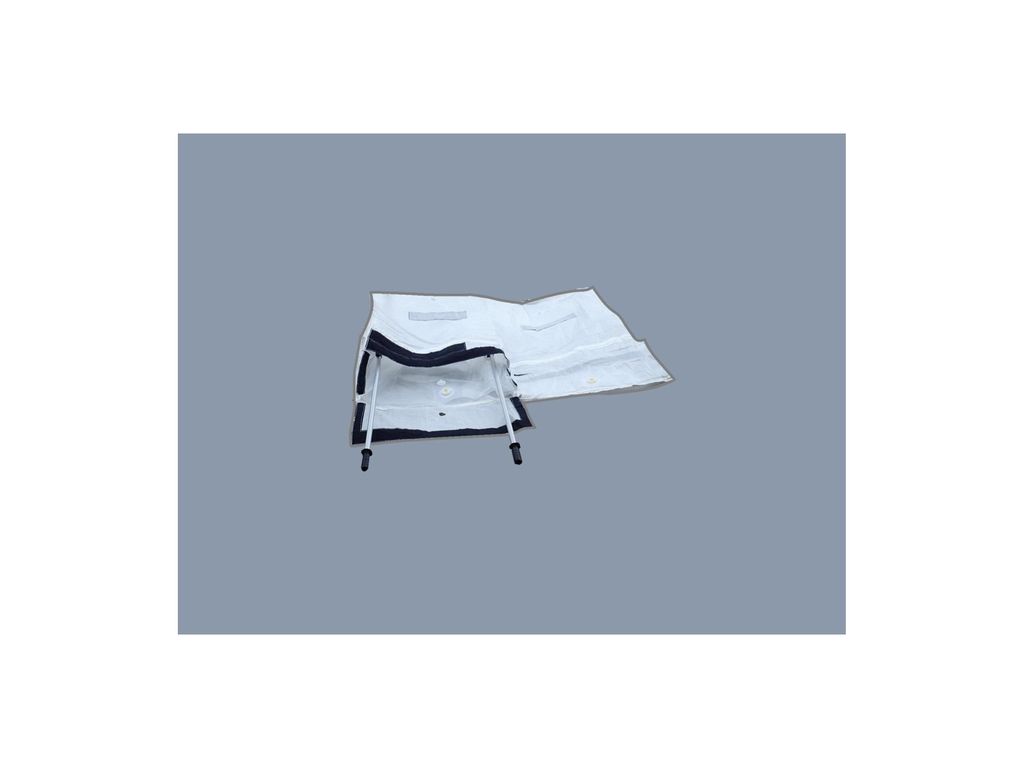

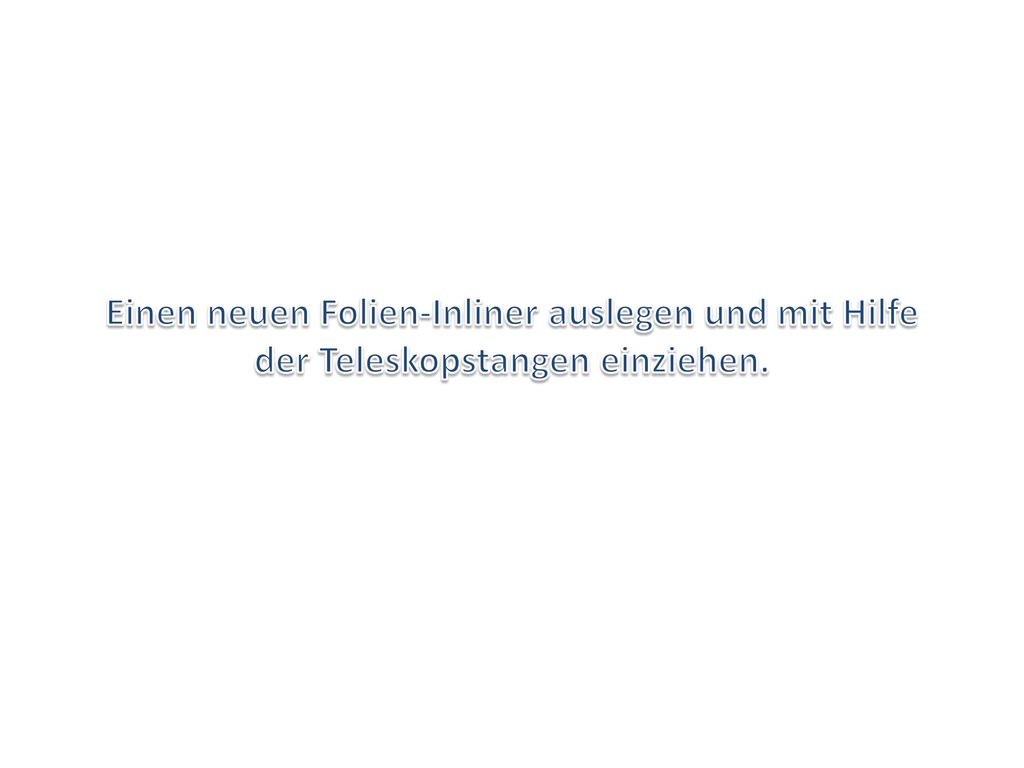

Einen neuen Folien-Inliner auslegen und mit Hilfe
der Teleskopstangen einziehen.
76
Serviceklappe oben öffnen und das
Entlüftungsventil mit der Sicherungsscheibe sichern. Anschließend die Serviceklappe unten schließen, Dabei das Füllventil durch die Ausstanzung führen.
80

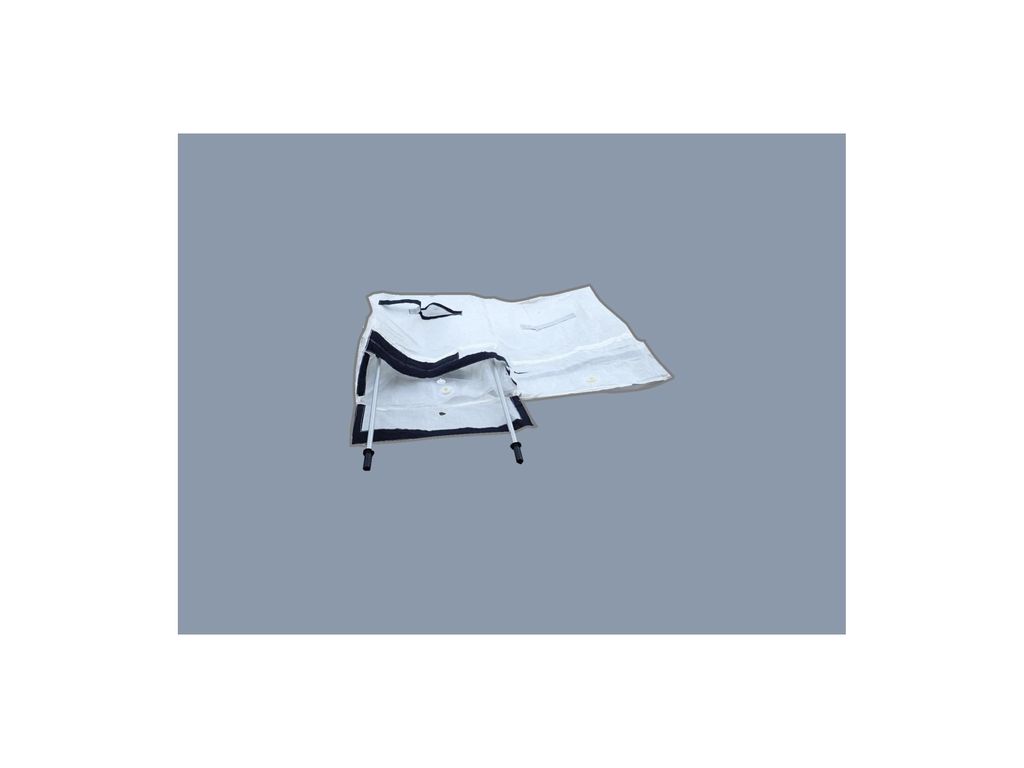

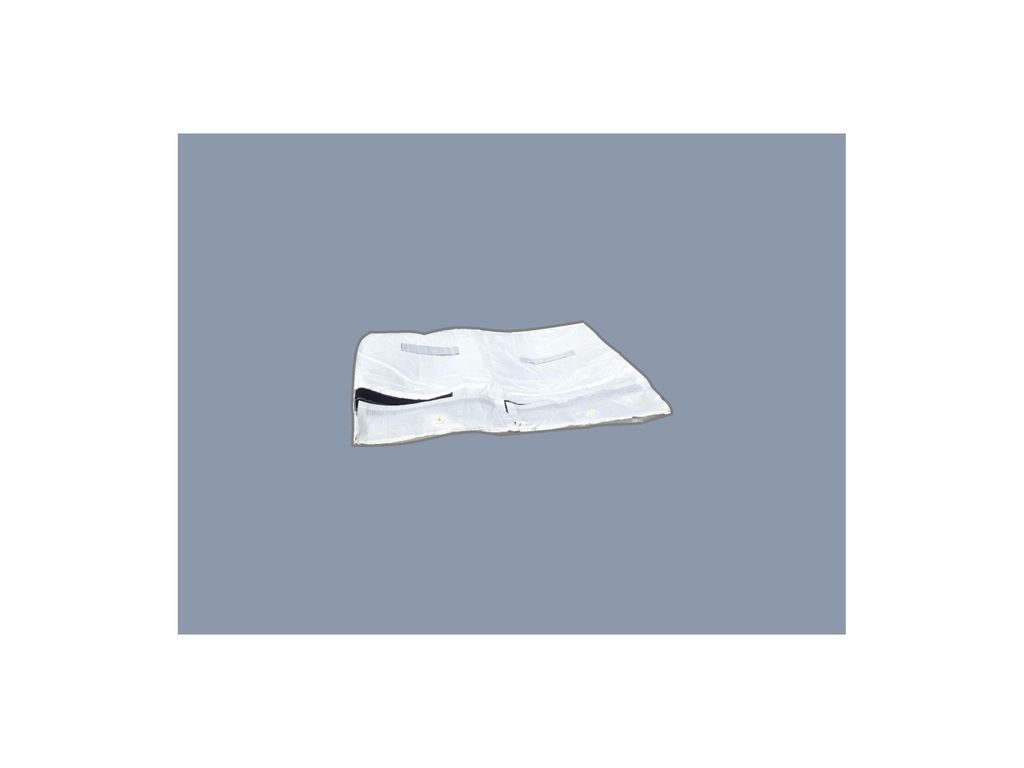

Das Flexibox HWS-System wieder nach dem
Ziehharmonikaprinzip zusammenfalten.
81

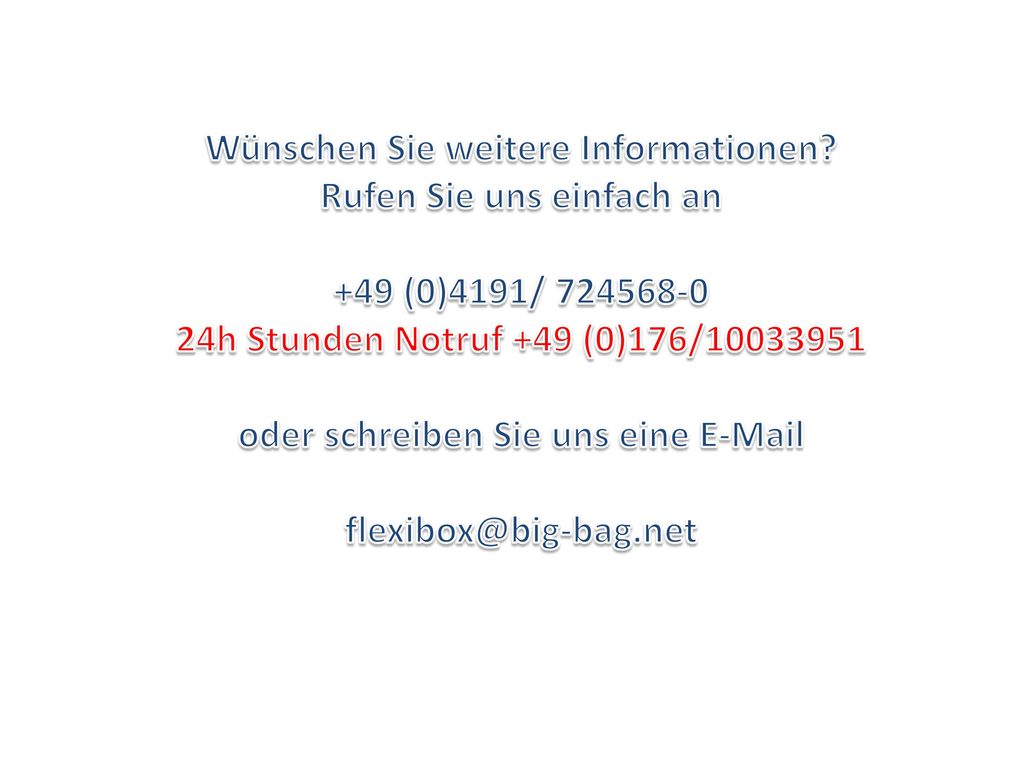

Wünschen Sie weitere Informationen? Rufen Sie uns einfach an
+49 (0)4191/ 24h Stunden Notruf +49 (0)176/ oder schreiben Sie uns eine
