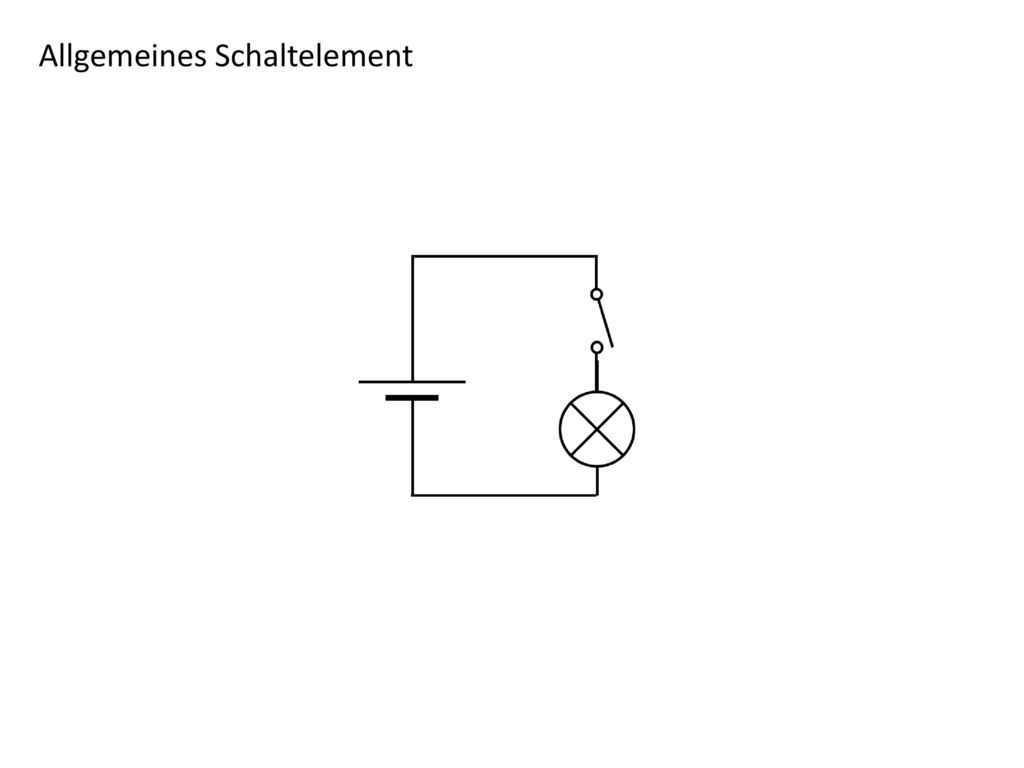

Allgemeines Schaltelement

Präsentation zum Thema: "Allgemeines Schaltelement"—  Präsentation transkript:

1 Allgemeines Schaltelement

2 Wo ist das Problem?

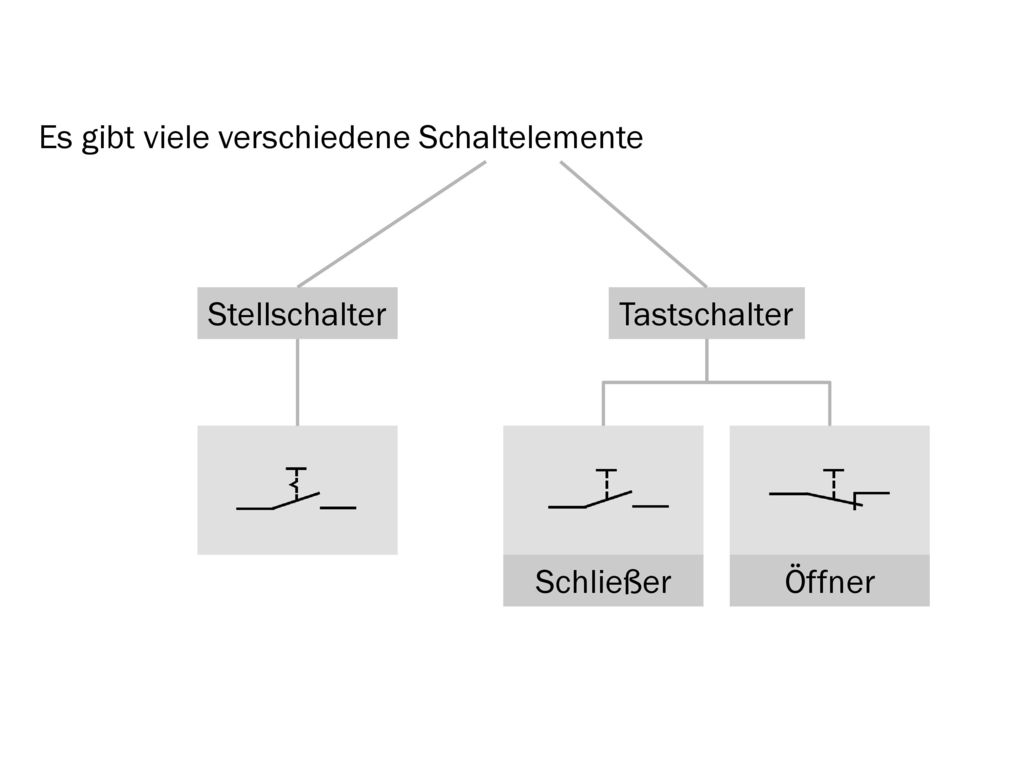

3 Es gibt viele verschiedene Schaltelemente
Stellschalter Tastschalter Schließer Öffner

4 In einem Kühlschrank soll das Licht ausgehen, sobald die geschlossene Türe auf ein Schaltelement drückt. Zeichnet die passende Schaltung schnell auf.

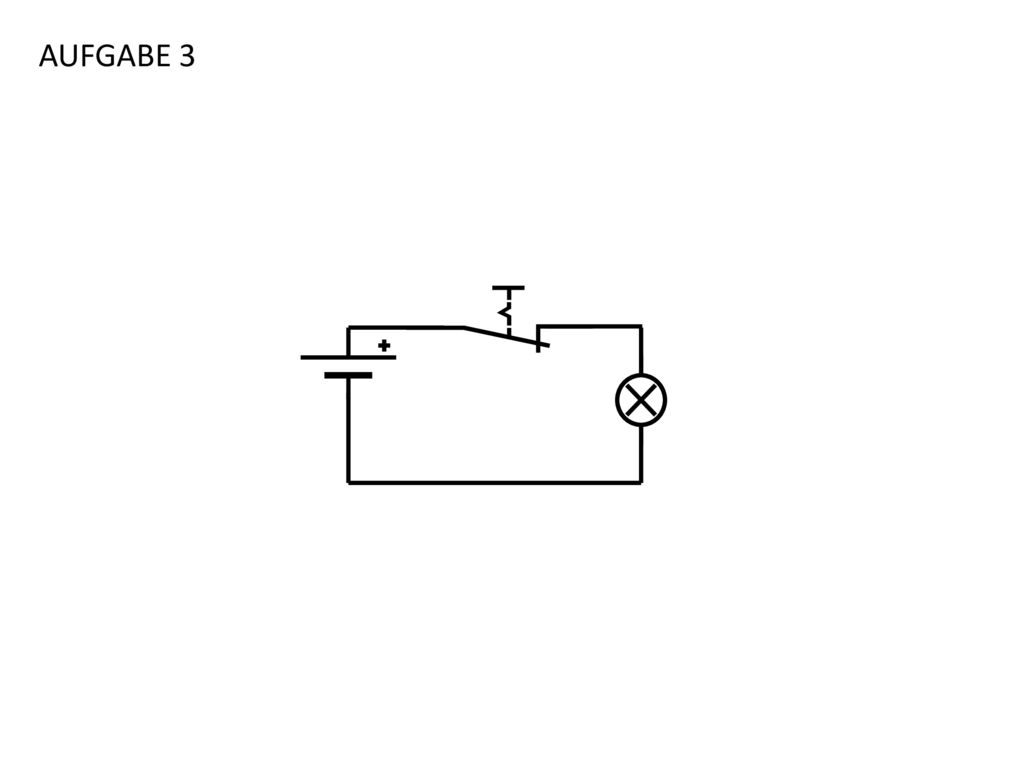

5 AUFGABE 3

6 Es folgen nun fünf Aufgaben, die ihr nachher am Stück lösen sollt.

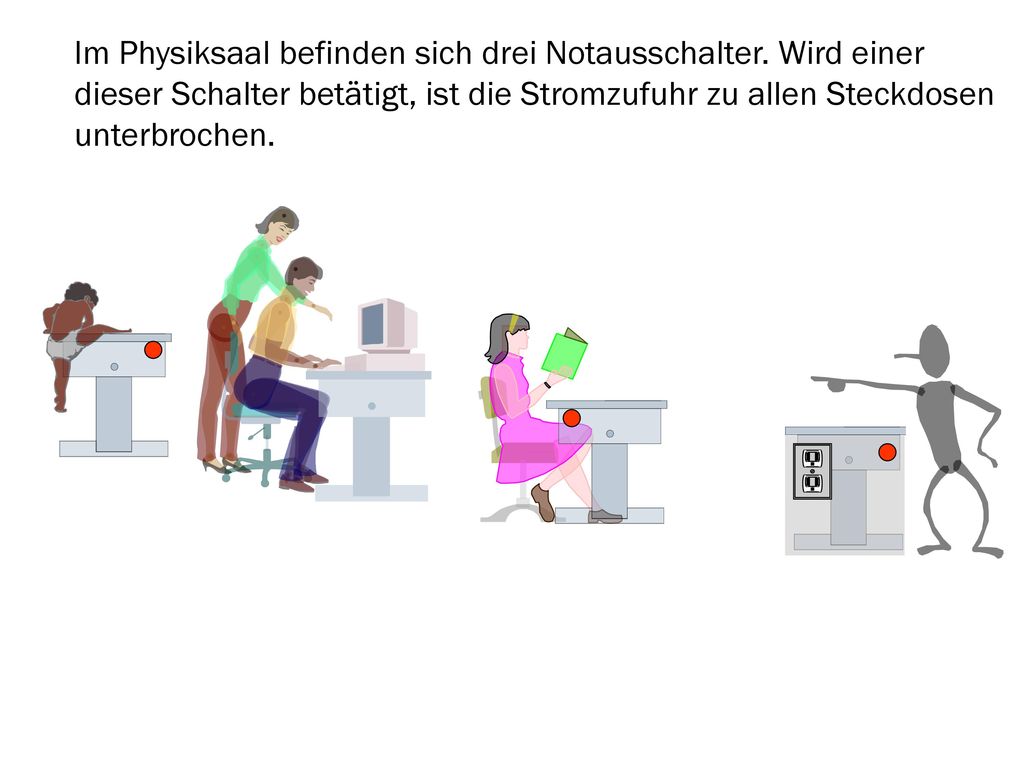

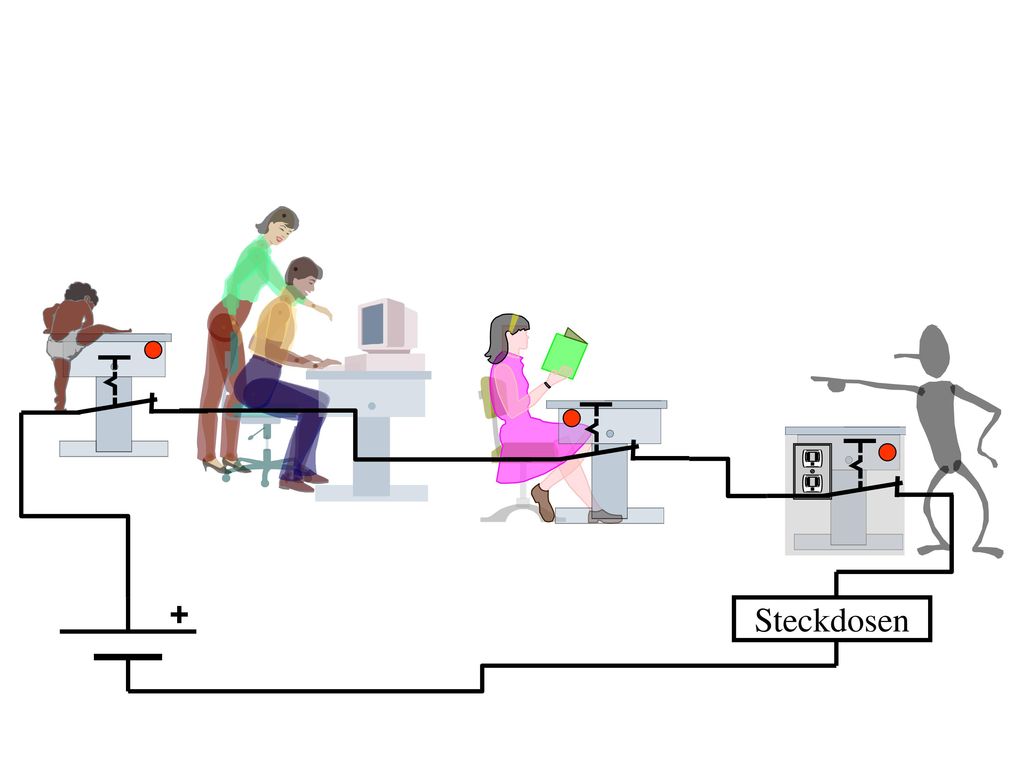

7 Im Physiksaal befinden sich drei Notausschalter. Wird einer
dieser Schalter betätigt, ist die Stromzufuhr zu allen Steckdosen unterbrochen.

8 Im Physiksaal befinden sich drei Notausschalter. Wird einer
dieser Schalter betätigt, ist die Stromzufuhr zu allen Steckdosen unterbrochen. Batterie + Symbol Steckdose

9 Einzahlung Auszahlung

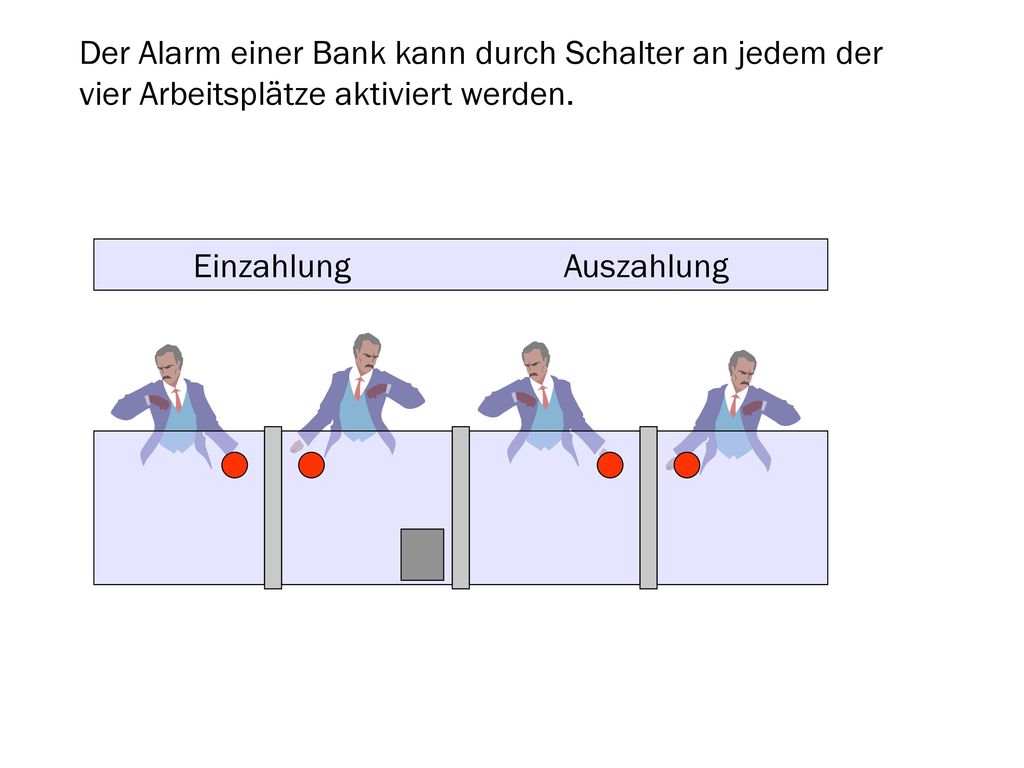

Der Alarm bei einer Bank kann durch Schalter an jedem der vier Arbeitsplätze aktiviert werden. Einzahlung Auszahlung

10 Einzahlung Auszahlung
Der Alarm bei einer Bank kann durch Schalter an jedem der vier Arbeitsplätze aktiviert werden. Einzahlung Auszahlung Überfall! Ähemm... Äh...

11 Einzahlung Auszahlung
Der Alarm einer Bank kann durch Schalter an jedem der vier Arbeitsplätze aktiviert werden. Einzahlung Auszahlung Überfall! Symbol Alarm

12 Einzahlung Auszahlung
Der Alarm einer Bank kann durch Schalter an jedem der vier Arbeitsplätze aktiviert werden. Einzahlung Auszahlung Uuups!! Symbol Alarm

13 Einzahlung Auszahlung
Der Alarm einer Bank kann durch Schalter an jedem der vier Arbeitsplätze aktiviert werden. Einzahlung Auszahlung Symbol Alarm

14 Einzahlung Auszahlung
Der Alarm einer Bank kann durch Schalter an jedem der vier Arbeitsplätze aktiviert werden. Einzahlung Auszahlung Symbol Alarm

15 Einzahlung Auszahlung
Der Alarm einer Bank kann durch Schalter an jedem der vier Arbeitsplätze aktiviert werden. Einzahlung Auszahlung Batterie + Symbol Alarm

16 Bei einem Auto geht das Innenlicht an, wenn eine der 4 Türen
oder die Heckklappe nicht richtig geschlossen sind. Dazu be- finden sich an den Türen und an der Heckklappe Taster.

17 Bei einem Auto geht das Innenlicht an, wenn eine der 4 Türen
oder die Heckklappe nicht richtig geschlossen sind. Dazu be- finden sich an den Türen und an der Heckklappe Taster.

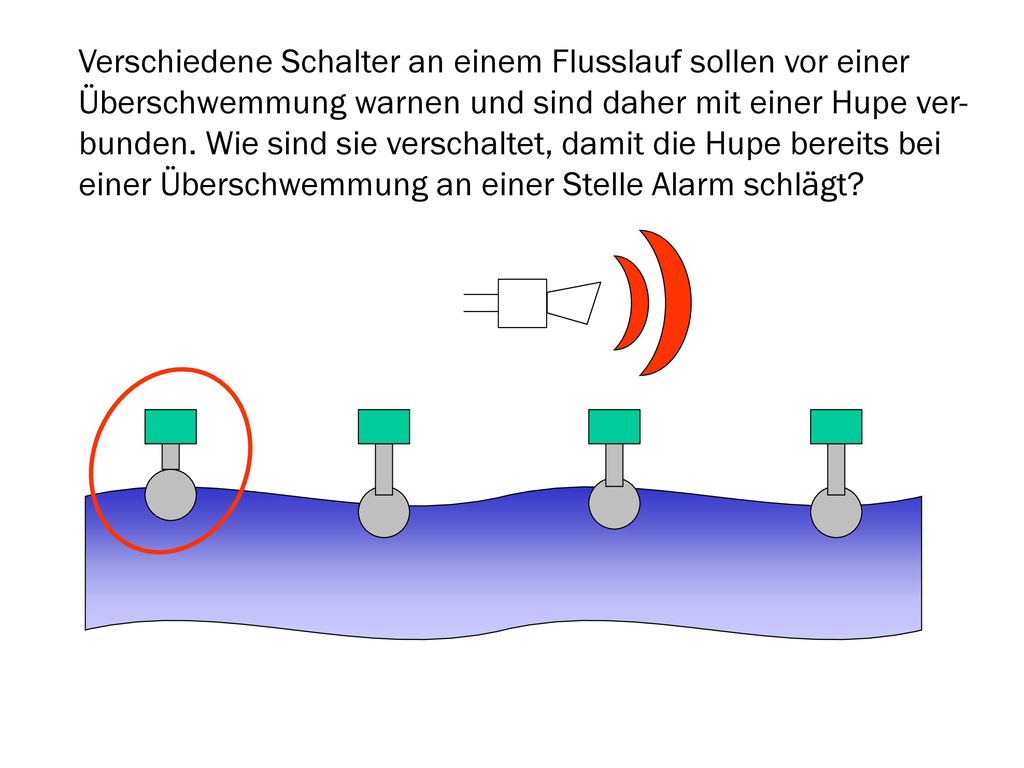

18 Verschiedene Schalter an einem Flusslauf sollen vor einer
Überschwemmung warnen und sind daher mit einer Hupe ver- bunden. Wie sind sie verschaltet, damit die Hupe bereits bei einer Überschwemmung an einer Stelle Alarm schlägt?

19 Verschiedene Schalter an einem Flusslauf sollen vor einer
Überschwemmung warnen und sind daher mit einer Hupe ver- bunden. Wie sind sie verschaltet, damit die Hupe bereits bei einer Überschwemmung an einer Stelle Alarm schlägt?

20 Verschiedene Schalter an einem Flusslauf sollen vor einer
Überschwemmung warnen und sind daher mit einer Hupe ver- bunden. Wie sind sie verschaltet, damit die Hupe bereits bei einer Überschwemmung an einer Stelle Alarm schlägt?

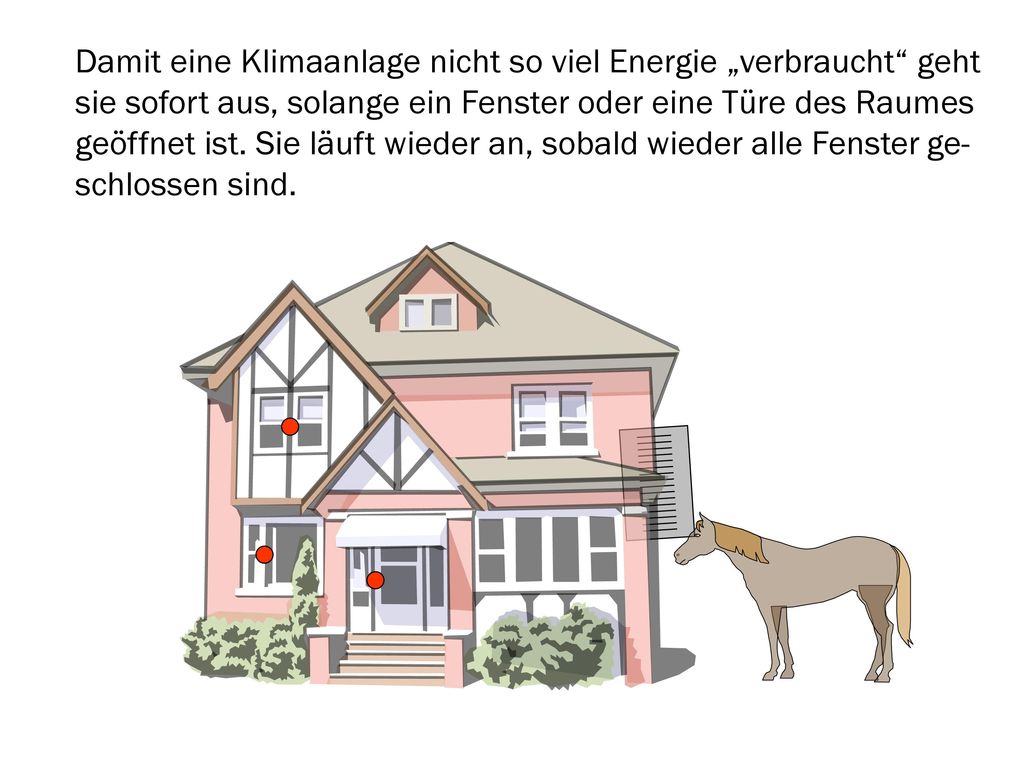

21 Damit eine Klimaanlage nicht so viel Energie „verbraucht“ geht
sie sofort aus, solange ein Fenster oder eine Türe des Raumes geöffnet ist. Sie läuft wieder an, sobald wieder alle Fenster ge- schlossen sind.

22 Damit eine Klimaanlage nicht so viel Energie „verbraucht“ geht
sie sofort aus, solange ein Fenster oder eine Türe des Raumes geöffnet ist. Sie läuft wieder an, sobald wieder alle Fenster ge- schlossen sind. Symbol Klimaanlage

23 Damit eine Klimaanlage nicht so viel Energie „verbraucht“ geht
sie sofort aus, solange ein Fenster oder eine Türe des Raumes geöffnet ist. Sie läuft wieder an, sobald wieder alle Fenster ge- schlossen sind.

24 Arbeitet nun zunächst alleine
Arbeitet nun zunächst alleine. Wenn ich nach etwa 10 Minuten ein Signal gebe, dürft ihr mit euren Nachbarn weiter arbeiten.

25 Im Physiksaal befinden sich drei Notausschalter. Wird einer
dieser Schalter betätigt, ist die Stromzufuhr zu allen Steckdosen unterbrochen. Der Alarm bei einer Bank kann durch Schalter an jedem der vier Arbeitsplätze aktiviert werden. Bei einem Auto geht das Innenlicht an, wenn eine der 4 Türen oder die Heckklappe nicht richtig geschlossen sind. Dazu be- finden sich an den Türen und an der Heckklappe Taster. 4 verschiedene Schalter an einem Flusslauf sollen vor einer Überschwemmung warnen und sind daher mit einer Hupe ver- bunden. Wie sind sie verschaltet, damit die Hupe bereits bei einer Überschwemmung an einer Stelle kurz Alarm schlägt? Damit eine Klimaanlage nicht so viel Energie „verbraucht“ geht sie sofort aus, solange ein Fenster oder eine Türe des Raumes geöffnet ist. Sie läuft wieder an, sobald wieder alle Fenster ge- schlossen sind.

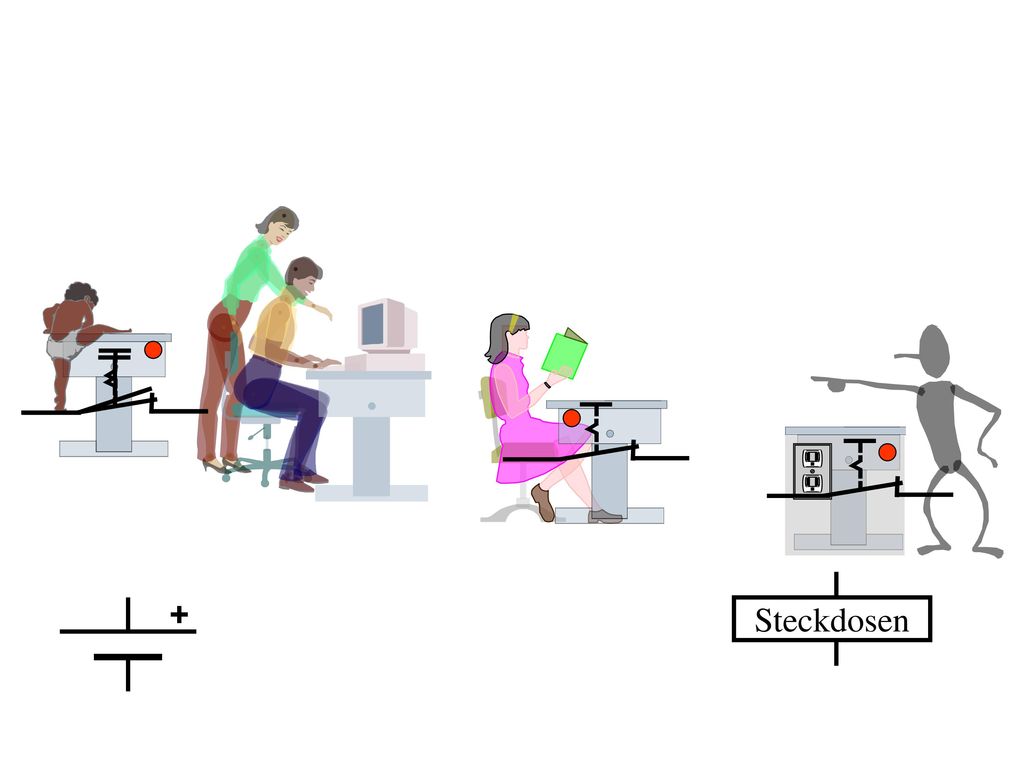

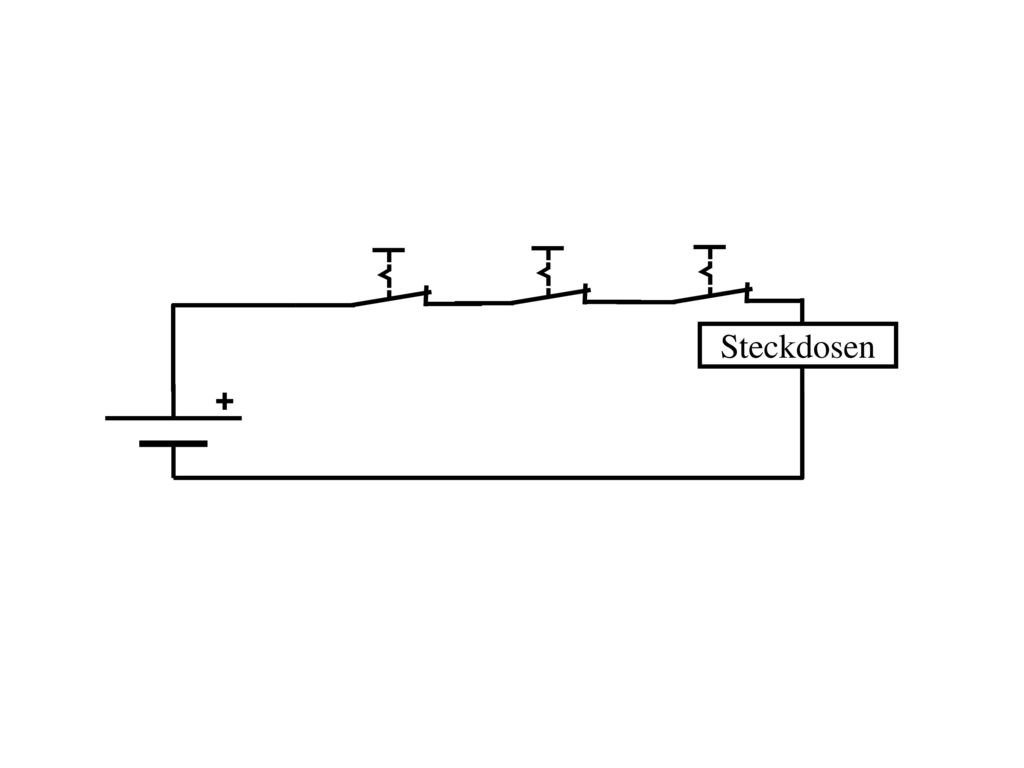

26 Im Physiksaal befinden sich drei Notausschalter. Wird einer
dieser Schalter betätigt, ist die Stromzufuhr zu allen Steckdosen unterbrochen.

27 Steckdosen

28 Steckdosen

29 Steckdosen

30 Steckdosen

31 Steckdosen

32 Einzahlung Auszahlung
Der Alarm einer Bank kann durch Schalter an jedem der vier Arbeitsplätze aktiviert werden. Einzahlung Auszahlung

33 Einzahlung Auszahlung
Der Alarm einer Bank kann durch Schalter an jedem der vier Arbeitsplätze aktiviert werden. Einzahlung Auszahlung Alarm

34 Einzahlung Auszahlung
Der Alarm einer Bank kann durch Schalter an jedem der vier Arbeitsplätze aktiviert werden. Einzahlung Auszahlung Alarm

35 Einzahlung Auszahlung
Der Alarm einer Bank kann durch Schalter an jedem der vier Arbeitsplätze aktiviert werden. Einzahlung Auszahlung Alarm

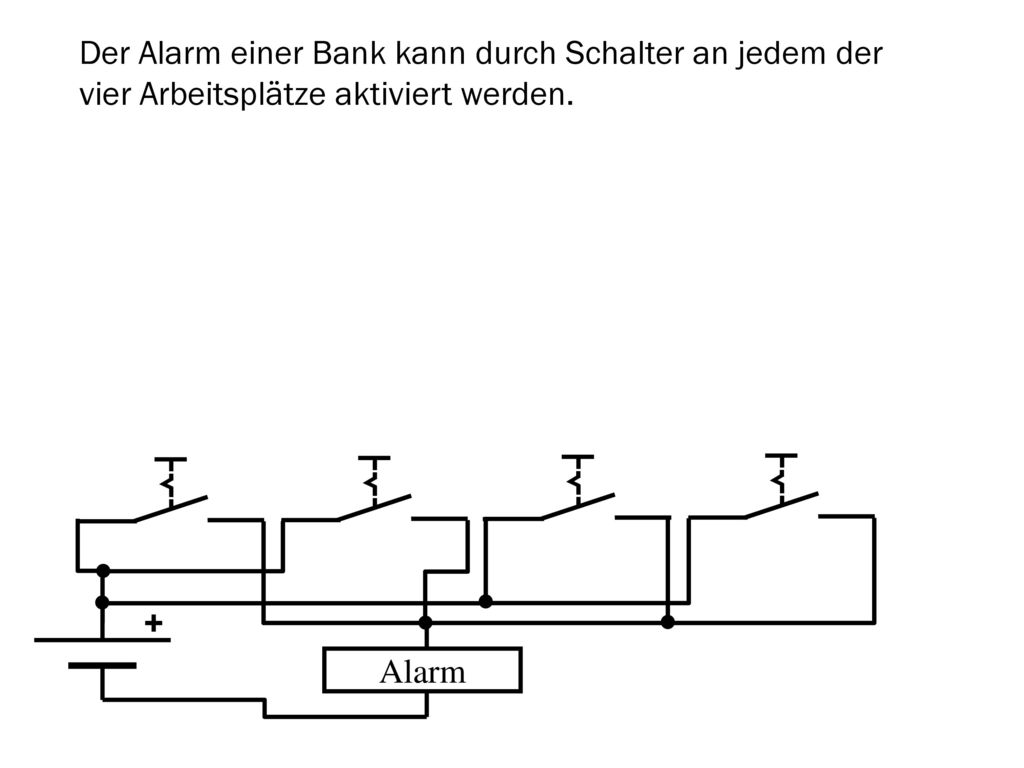

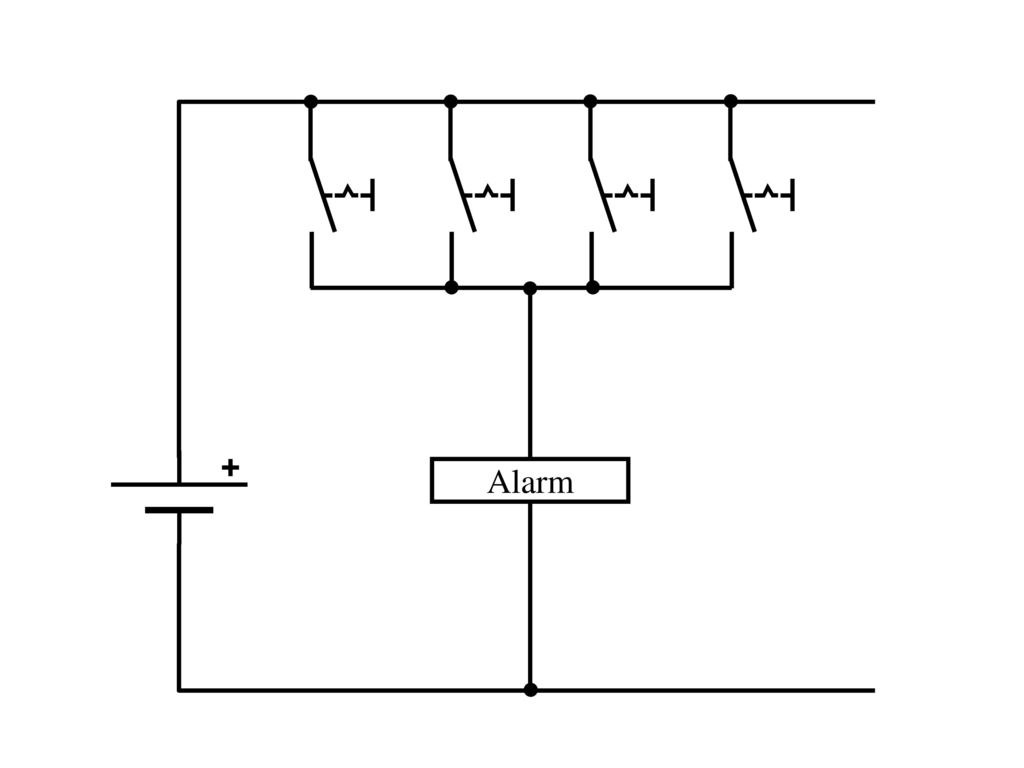

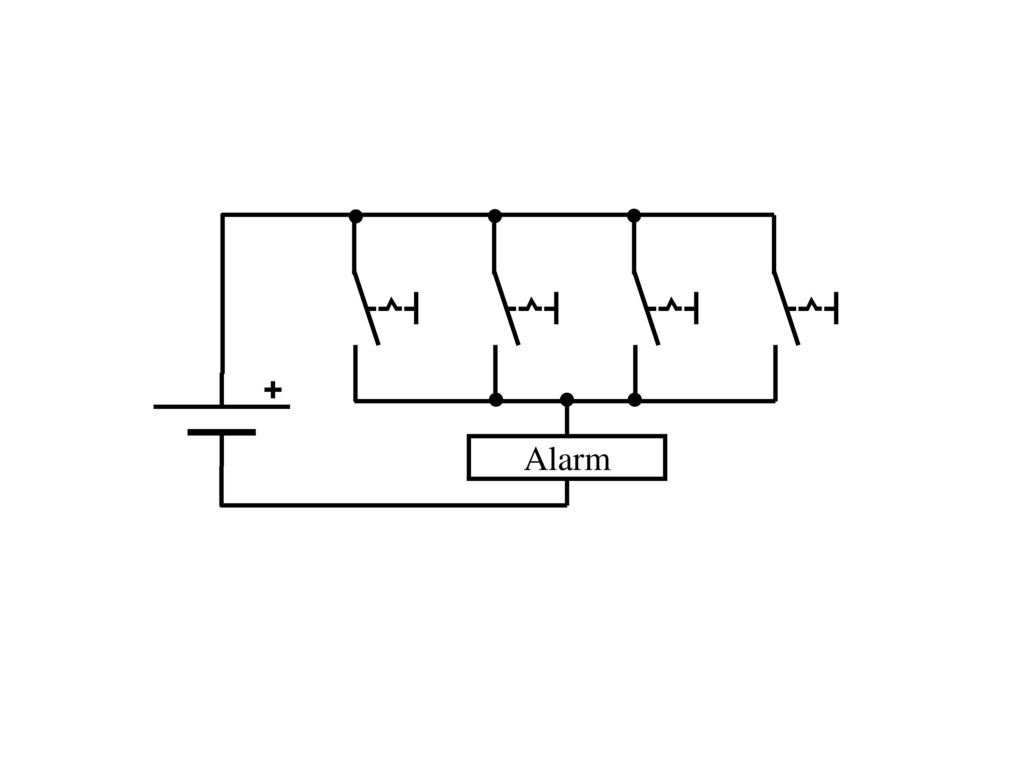

36 Der Alarm einer Bank kann durch Schalter an jedem der
vier Arbeitsplätze aktiviert werden. Alarm

37 Alarm

38 Alarm

39 Bei einem Auto geht das Innenlicht an, wenn eine der 4 Türen
oder die Heckklappe nicht richtig geschlossen sind. Dazu be- finden sich an den Türen und an der Heckklappe Taster.

40 Bei einem Auto geht das Innenlicht an, wenn eine der 4 Türen
oder die Heckklappe nicht richtig geschlossen sind. Dazu be- finden sich an den Türen und an der Heckklappe Taster.

41 Bei einem Auto geht das Innenlicht an, wenn eine der 4 Türen
oder die Heckklappe nicht richtig geschlossen sind. Dazu be- finden sich an den Türen und an der Heckklappe Taster.

42

43

44

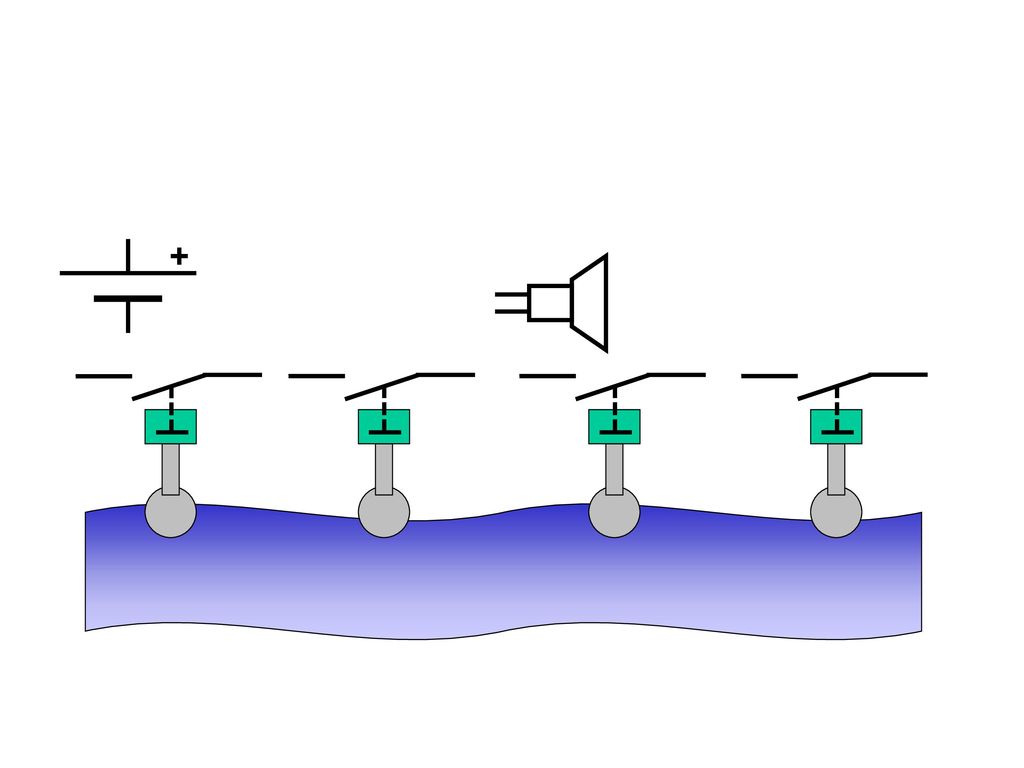

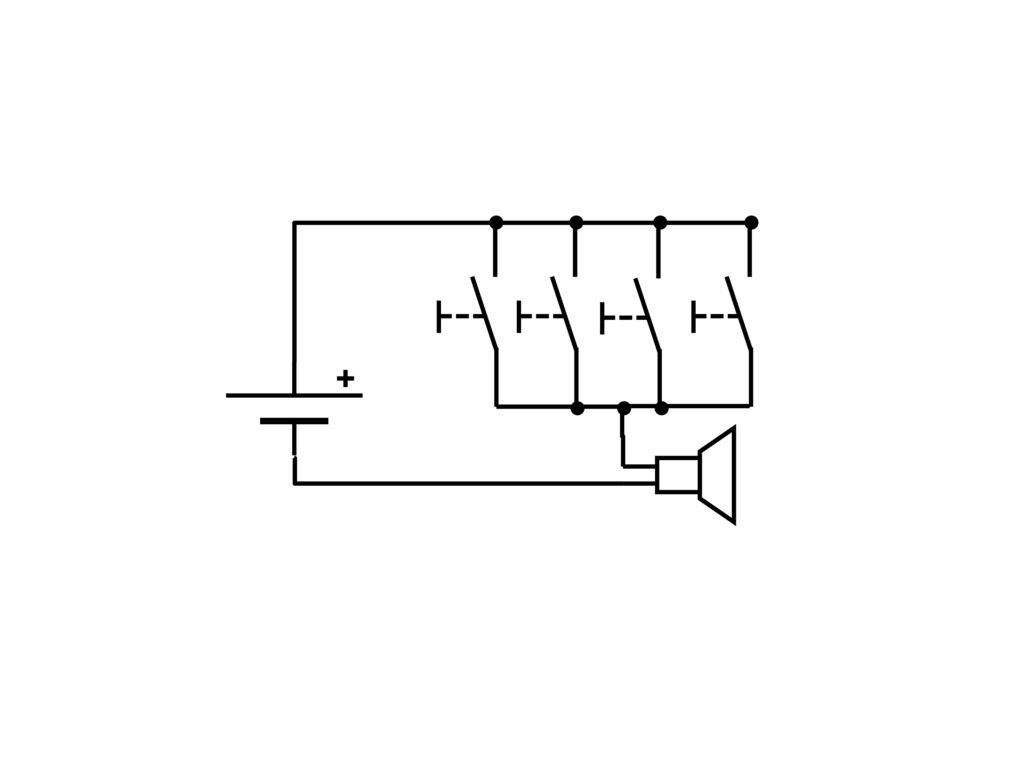

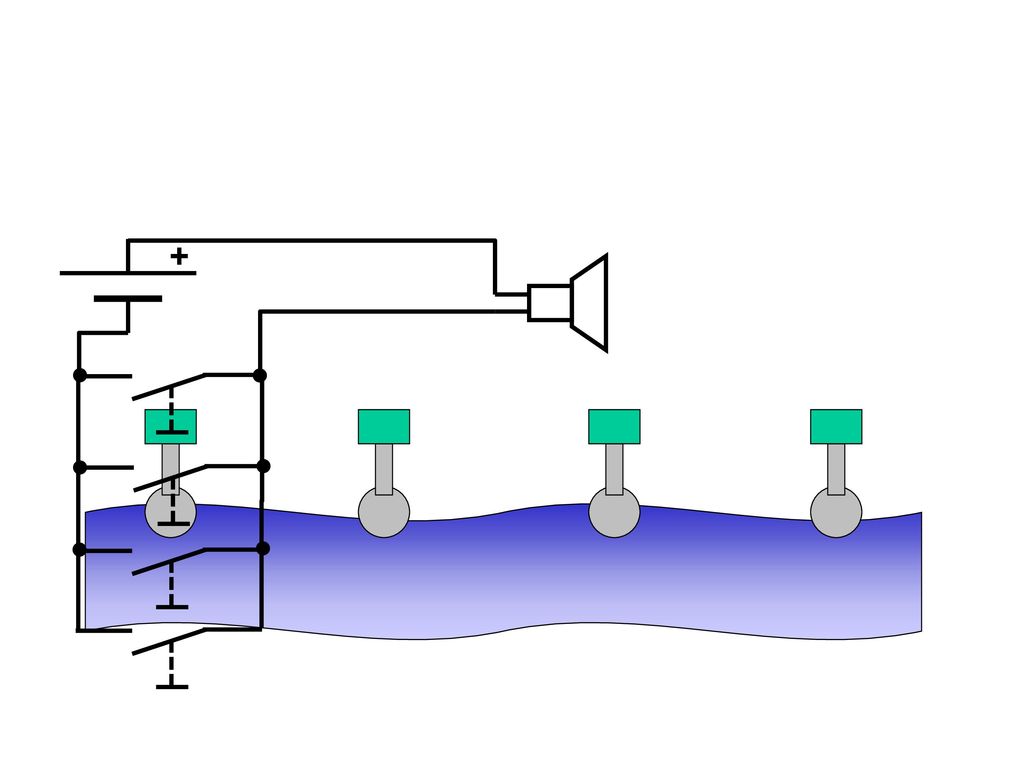

45 Verschiedene Schalter an einem Flusslauf sollen vor einer
Überschwemmung warnen und sind daher mit einer Hupe ver- bunden. Wie sind sie verschaltet, damit die Hupe bereits bei einer Überschwemmung an einer Stelle Alarm schlägt?

46

47

48

49

50

51

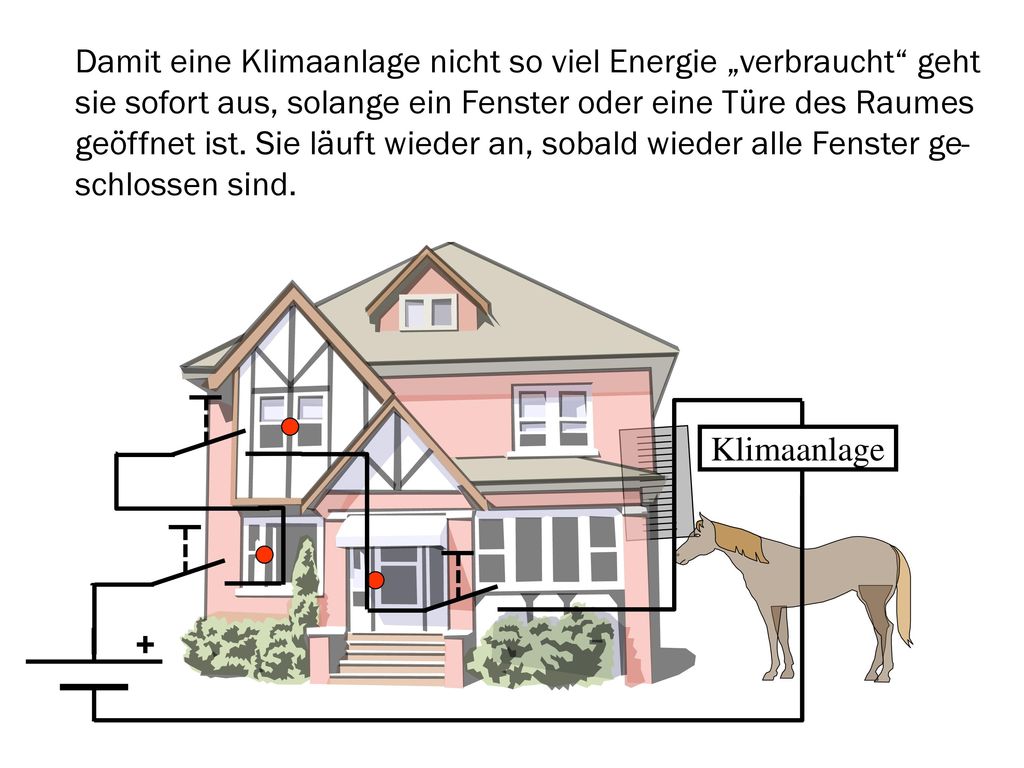

52 Damit eine Klimaanlage nicht so viel Energie „verbraucht“ geht
sie sofort aus, solange ein Fenster oder eine Türe des Raumes geöffnet ist. Sie läuft wieder an, sobald wieder alle Fenster ge- schlossen sind.

53 Damit eine Klimaanlage nicht so viel Energie „verbraucht“ geht
sie sofort aus, solange ein Fenster oder eine Türe des Raumes geöffnet ist. Sie läuft wieder an, sobald wieder alle Fenster ge- schlossen sind. Klimaanlage

54 Damit eine Klimaanlage nicht so viel Energie „verbraucht“ geht
sie sofort aus, solange ein Fenster oder eine Türe des Raumes geöffnet ist. Sie läuft wieder an, sobald wieder alle Fenster ge- schlossen sind. Klimaanlage

55 Damit eine Klimaanlage nicht so viel Energie „verbraucht“ geht
sie sofort aus, solange ein Fenster oder eine Türe des Raumes geöffnet ist. Sie läuft wieder an, sobald wieder alle Fenster ge- schlossen sind. Klimaanlage

56 Klimaanlage

57 Klimaanlage

58 Auto Steckdosen Not-Aus Wasserstand Klimaanlage Klimaanlage Bank Alarm

59 Parallelschaltung Reihenschaltung Auto Not-Aus Wasserstand Klimaanlage
Steckdosen Not-Aus Wasserstand Klimaanlage Klimaanlage Bank Alarm

60 Lösungen zu den Aufgaben 10 - 14

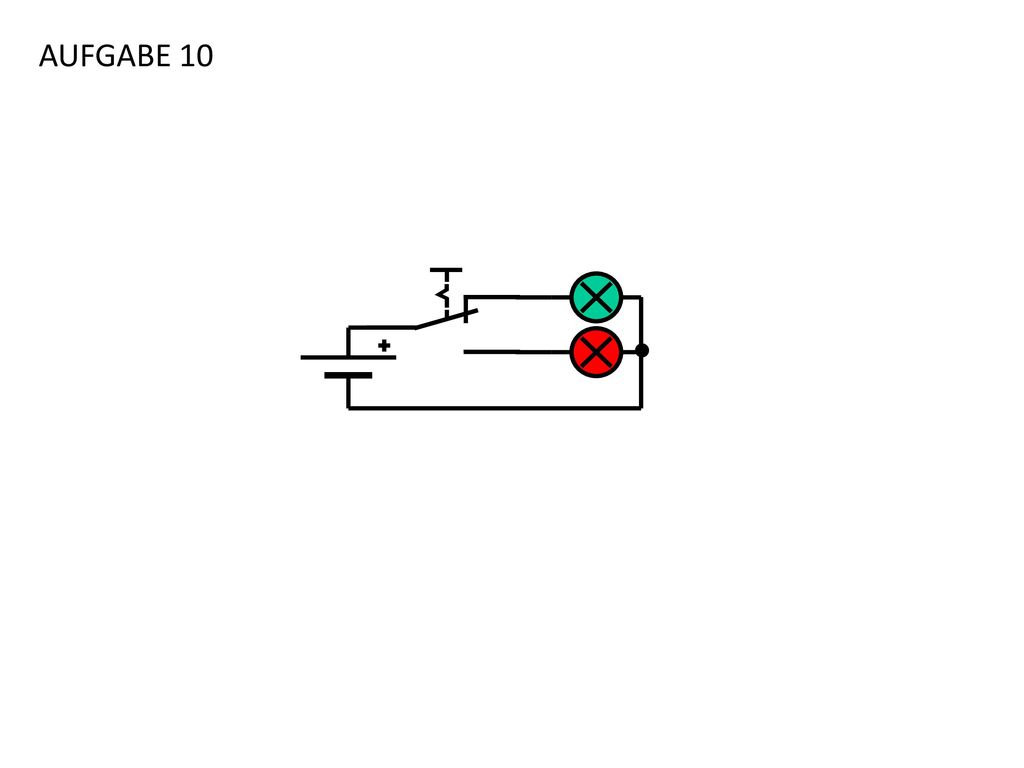

61 AUFGABE 10

62 AUFGABE 10

63 AUFGABE 11 1 2 3 4 Taste betätigt: Nur Anschlüsse 1 und 2 verbunden und Anschlüsse 3 und 4 verbunden. Taste nicht betätigt: Keine Verbindungen.

64 AUFGABE 11 1 2 3 4

65 AUFGABE 12 M

66 AUFGABE 13

67 AUFGABE 14 M
