1 Bauteile der Pumpe

2 Bauteile der Pumpe Gehäuse Entleerungshahn Saugeingang Druckabgänge
Manometer

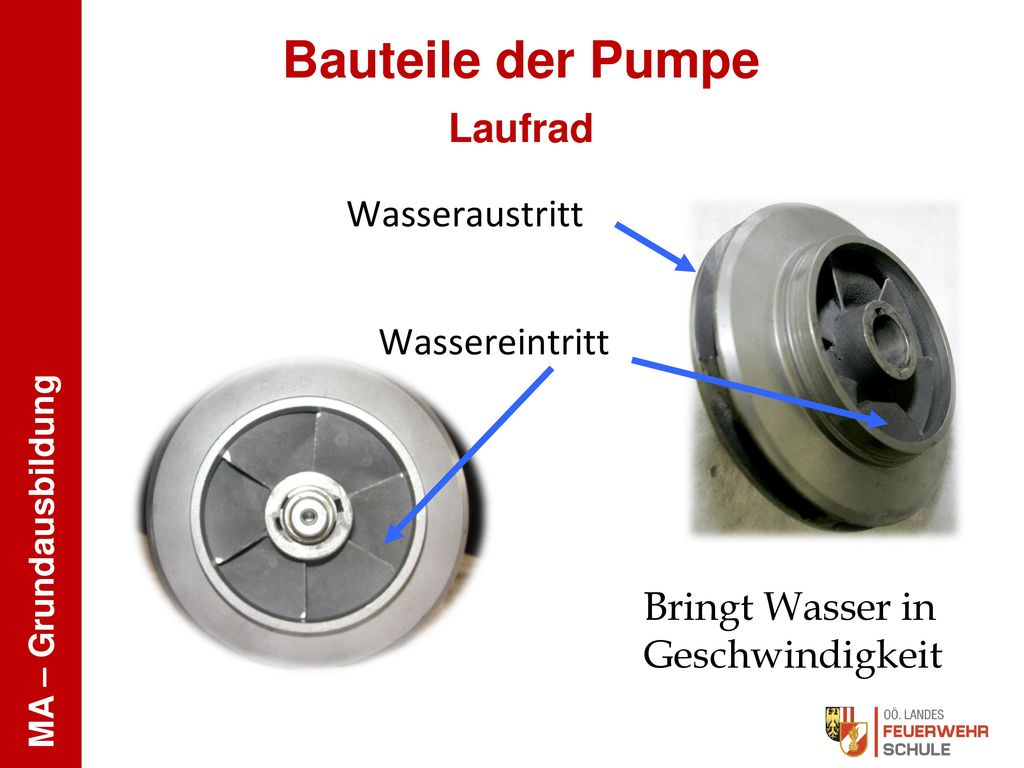

3 Bauteile der Pumpe Laufrad Wasseraustritt Wassereintritt
Bringt Wasser in Geschwindigkeit

4 Bauteile der Pumpe Leitapparat feststehender Teil Wandelt die
Geschwindigkeit in Druck um.

5 Bauteile der Pumpe Pumpenstufe Besteht aus: Leitapparat Laufrad

6 Bauteile der Pumpe Pumpenwelle

7 Bauteile der Pumpe Wellenabdichtung Gleitringdichtung
(Schleifring mit Andruckfeder) Radialdichtring (Simmering) Stopfbüchsenpackung (Knetpackung) Wasserverlust von 6-10 Tropfen pro Minute erforderlich (Kühlung der Stopfbüchse) Packenschraube

8 Bauteile der Pumpe

9 Kreiselpumpe einstufig
Bauteile der Pumpe Kreiselpumpe einstufig

10 Kreiselpumpe zweistufig
Bauteile der Pumpe Kreiselpumpe zweistufig

11 Tragkraftspritze FOX I, II, III
Bauteile der Pumpe Tragkraftspritze FOX I, II, III Einstufige Kreiselpumpe in Spannringbauweise: Die Fox verfügt über eine einstufige Kreiselpumpe, welche in der patentierten Rosenbauer Spannring Technologie montiert wird, Im Gegensatz zum Mitbewerb wird das Gehäuse und die Laterne nicht mit unzähligen Schrauben, sondern mit einem Spannring zusammengehalten. Dies führt zu geringen Abmessungen bei größtmöglicher Festigkeit! Gleitringdichtung: Die Abdichtung der Pumpenwelle erfolgt durch eine wartungsfreie Gleitringdichtung. Die verwendete Dichtung wurde aufgrund intensiver Tests ausgewählt und erfüllt alle Bedürfnisse hinsichtlich Trockenlaufeigenschaften und Langlebigkeit. 3-fache Wellenlagerung: Im Pumpengehäuse sitzt ein Buntmetalllager und in der ausrückbaren Trockenkupplung befindet sich ein dauergeschmiertes Nadellager. Das Hauptlager ist ein hochwertiges Vierpunktlager in der Laterne. Dieses kann durch seine spezielle Geometrie (sehr hohen Flanken, geteilten Käfig) hervorragend Axialschubkräfte aufnehmen. Die Abdichtung des Lagers erfolgt über 2 Radialdichtringe. Räumlich gekrümmtes Laufrad: Die räumliche Krümmung des Laufrads sorgt für eine hohe Pumpenleistung und einen sehr guten Wirkungsgrad (<70%)
