Übersicht Raum- Controlpanel
© Company name - 1 -
2

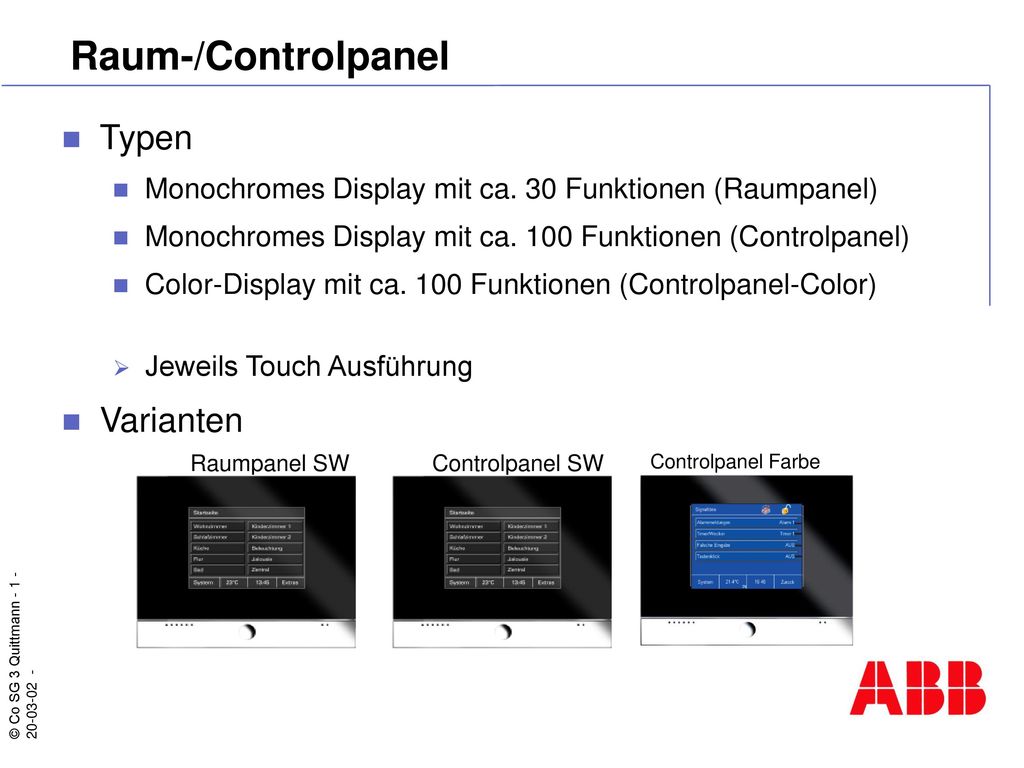

Raum-/Controlpanel Typen Varianten
Monochromes Display mit ca. 30 Funktionen (Raumpanel) Monochromes Display mit ca. 100 Funktionen (Controlpanel) Color-Display mit ca. 100 Funktionen (Controlpanel-Color) Jeweils Touch Ausführung Varianten Raumpanel SW Controlpanel SW Controlpanel Farbe
3

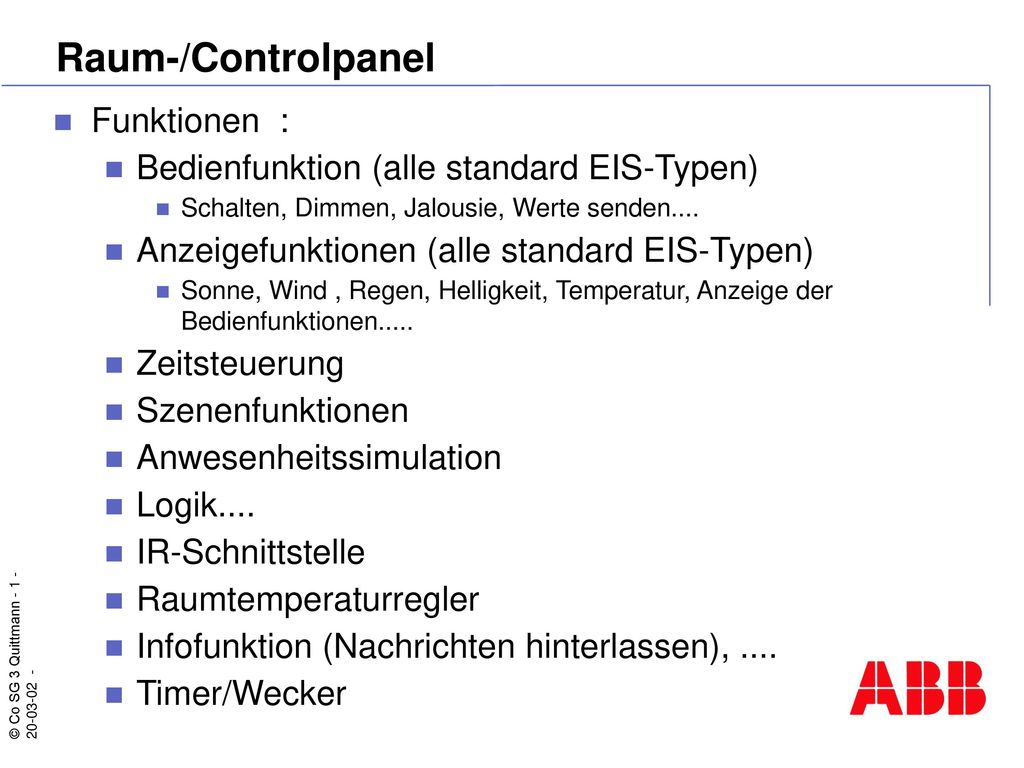

Raum-/Controlpanel Funktionen :
Bedienfunktion (alle standard EIS-Typen) Schalten, Dimmen, Jalousie, Werte senden.... Anzeigefunktionen (alle standard EIS-Typen) Sonne, Wind , Regen, Helligkeit, Temperatur, Anzeige der Bedienfunktionen..... Zeitsteuerung Szenenfunktionen Anwesenheitssimulation Logik.... IR-Schnittstelle Raumtemperaturregler Infofunktion (Nachrichten hinterlassen), .... Timer/Wecker
4

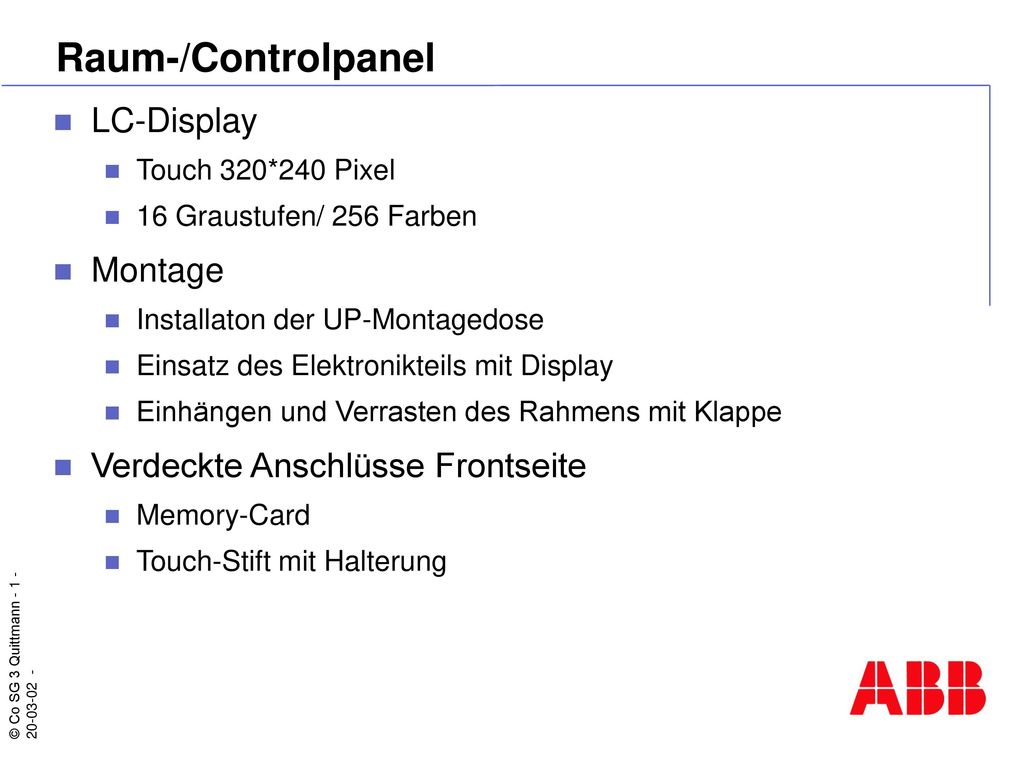

Raum-/Controlpanel LC-Display Montage Verdeckte Anschlüsse Frontseite
Touch 320*240 Pixel 16 Graustufen/ 256 Farben Montage Installaton der UP-Montagedose Einsatz des Elektronikteils mit Display Einhängen und Verrasten des Rahmens mit Klappe Verdeckte Anschlüsse Frontseite Memory-Card Touch-Stift mit Halterung
5

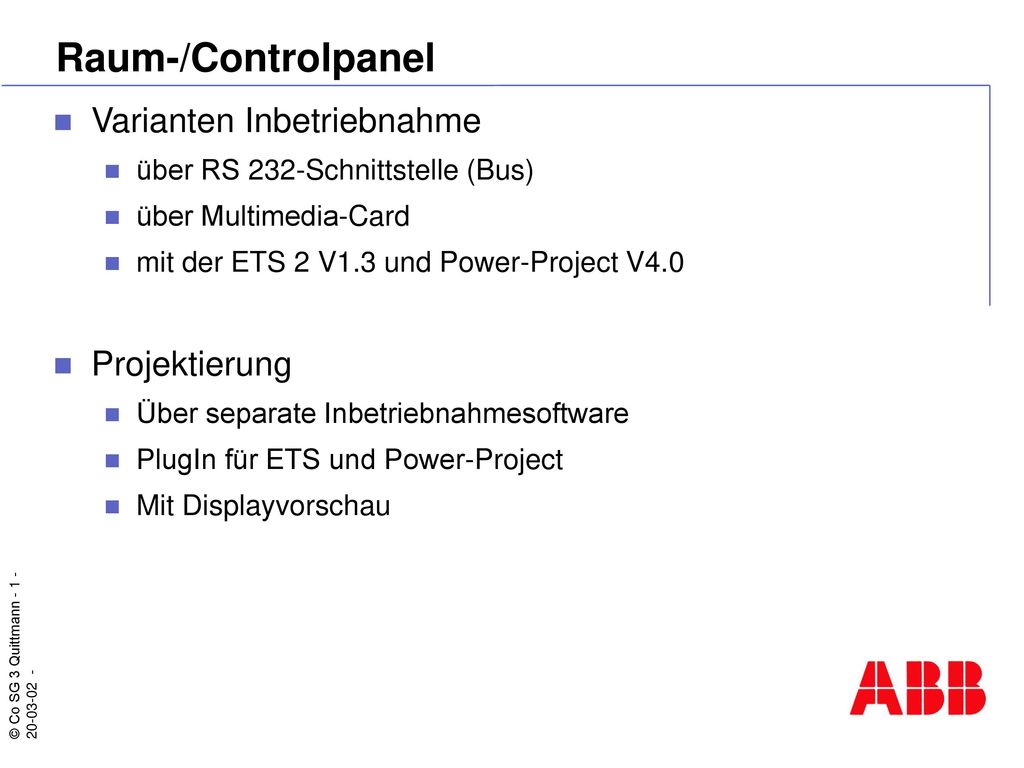

Raum-/Controlpanel Varianten Inbetriebnahme Projektierung
über RS 232-Schnittstelle (Bus) über Multimedia-Card mit der ETS 2 V1.3 und Power-Project V4.0 Projektierung Über separate Inbetriebnahmesoftware PlugIn für ETS und Power-Project Mit Displayvorschau
6

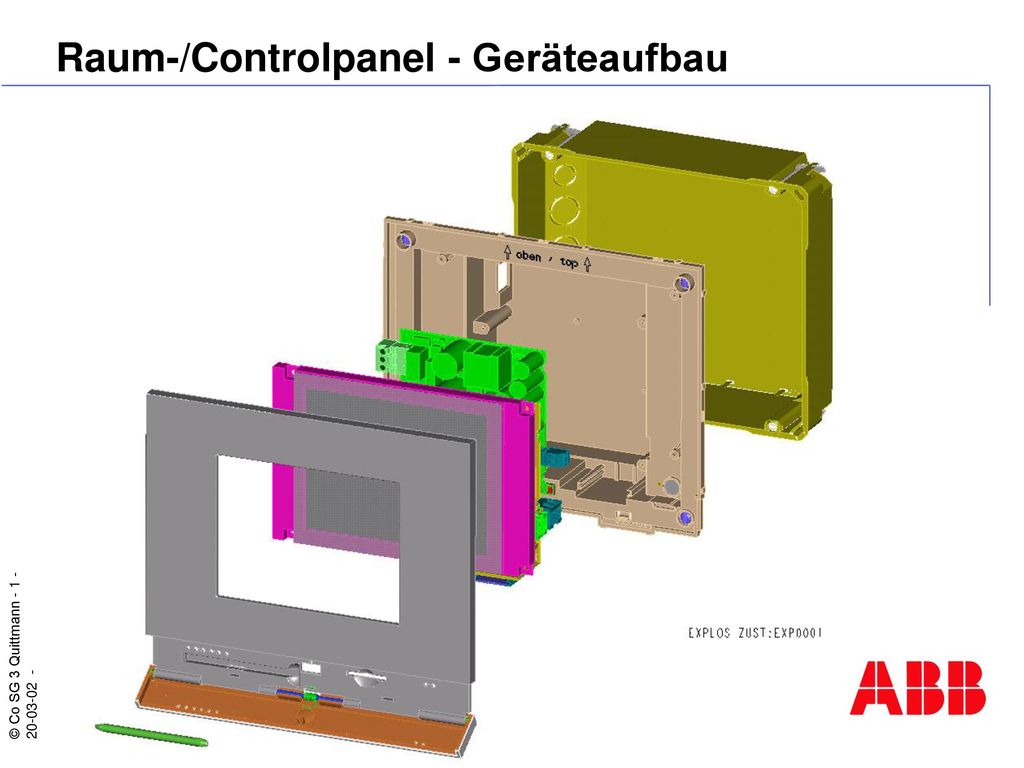

Raum-/Controlpanel - Geräteaufbau
7

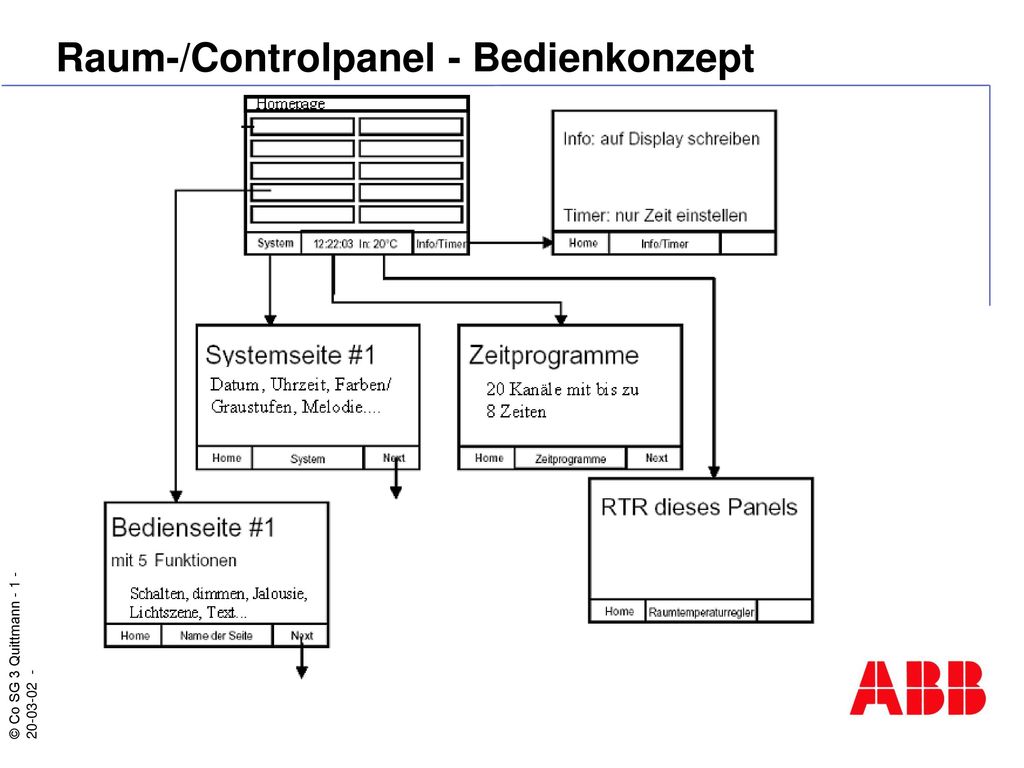

Raum-/Controlpanel - Bedienkonzept
8

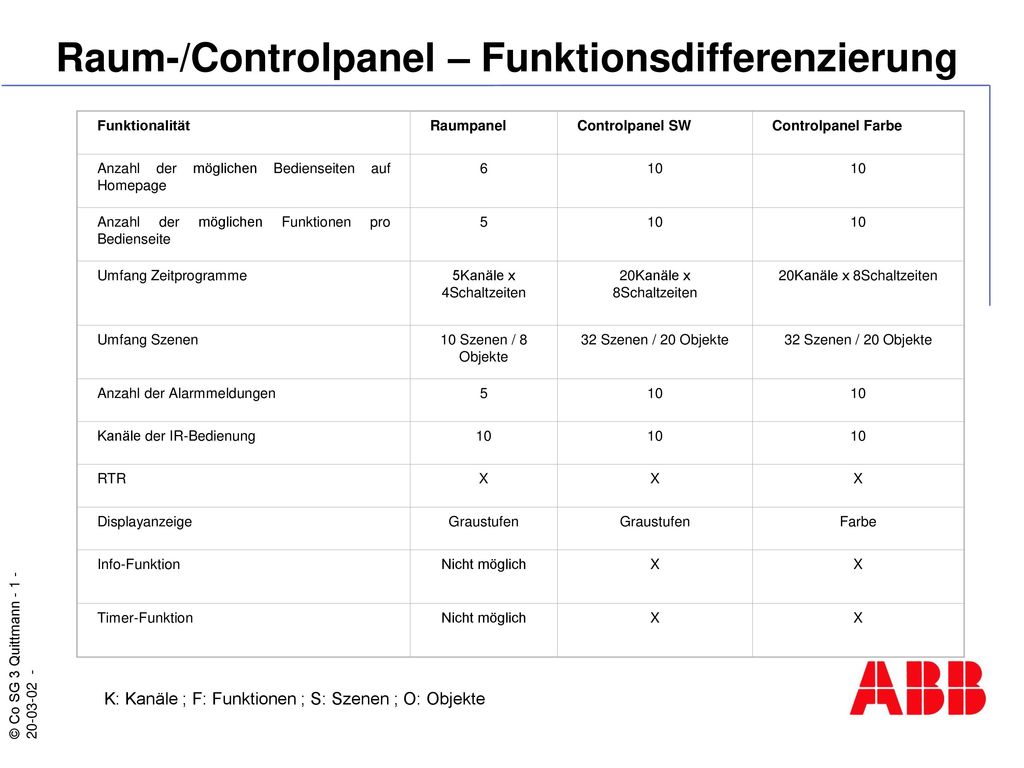

Raum-/Controlpanel – Funktionsdifferenzierung
Funktionalität Raumpanel Controlpanel SW Controlpanel Farbe Anzahl der möglichen Bedienseiten auf Homepage 6 10 Anzahl der möglichen Funktionen pro Bedienseite 5 Umfang Zeitprogramme 5Kanäle x 4Schaltzeiten 20Kanäle x 8Schaltzeiten Umfang Szenen 10 Szenen / 8 Objekte 32 Szenen / 20 Objekte Anzahl der Alarmmeldungen Kanäle der IR-Bedienung RTR X Displayanzeige Graustufen Farbe Info-Funktion Nicht möglich Timer-Funktion K: Kanäle ; F: Funktionen ; S: Szenen ; O: Objekte
9
3
