Oracle SQL Developer Data Modeling

Präsentation zum Thema: "Oracle SQL Developer Data Modeling"—  Präsentation transkript:

1

2 Oracle SQL Developer Data Modeling
René DE VLEESCHAUWER Product Manager

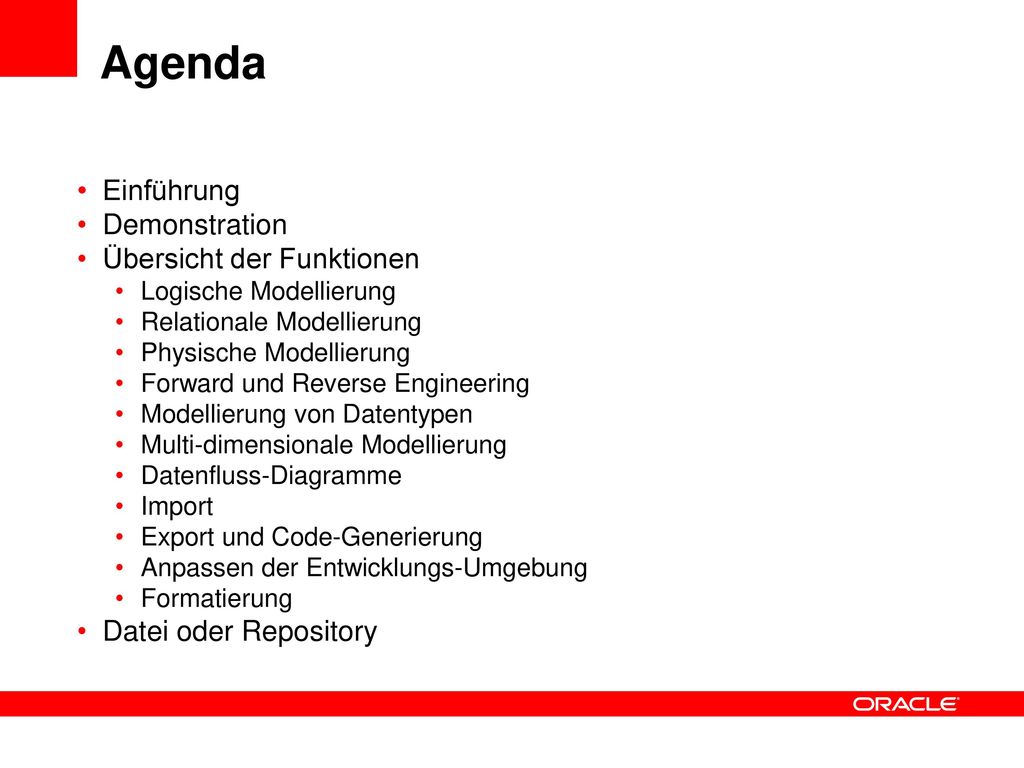

3 Agenda Einführung Demonstration Übersicht der Funktionen
Logische Modellierung Relationale Modellierung Physische Modellierung Forward und Reverse Engineering Modellierung von Datentypen Multi-dimensionale Modellierung Datenfluss-Diagramme Import Export und Code-Generierung Anpassen der Entwicklungs-Umgebung Formatierung Datei oder Repository

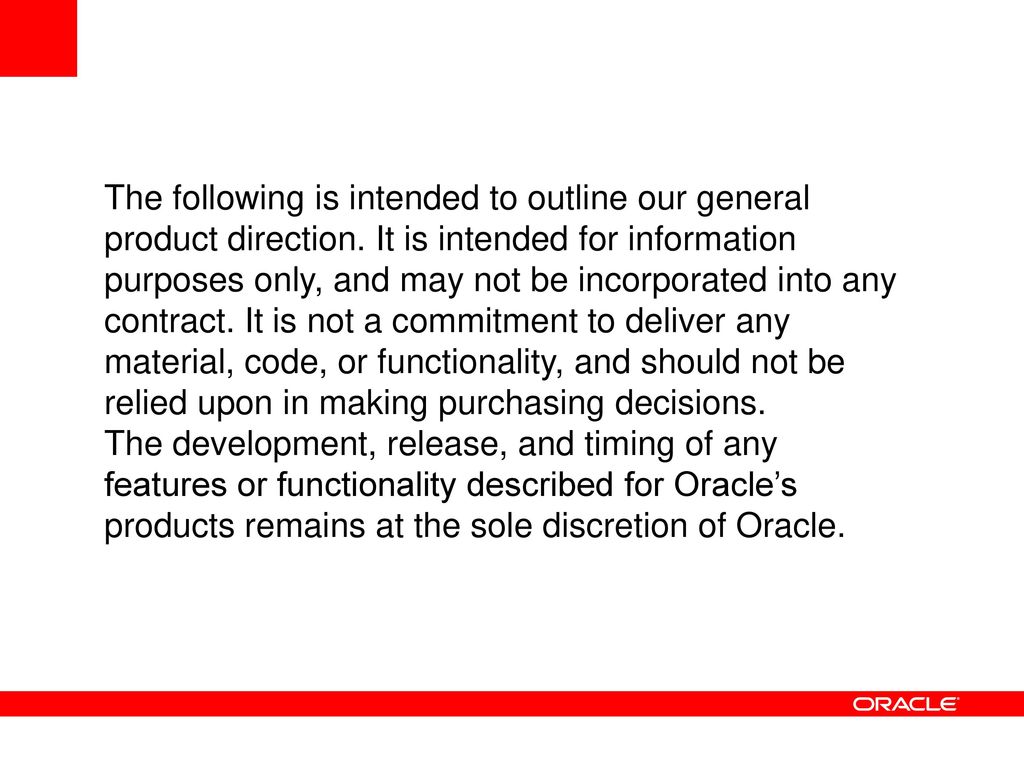

4 The following is intended to outline our general product direction
The following is intended to outline our general product direction. It is intended for information purposes only, and may not be incorporated into any contract. It is not a commitment to deliver any material, code, or functionality, and should not be relied upon in making purchasing decisions. The development, release, and timing of any features or functionality described for Oracle’s products remains at the sole discretion of Oracle. It is new and not available Everything might change!! Is view on what is currently available

5 D E M O N S T R A T I O N Data Modeling

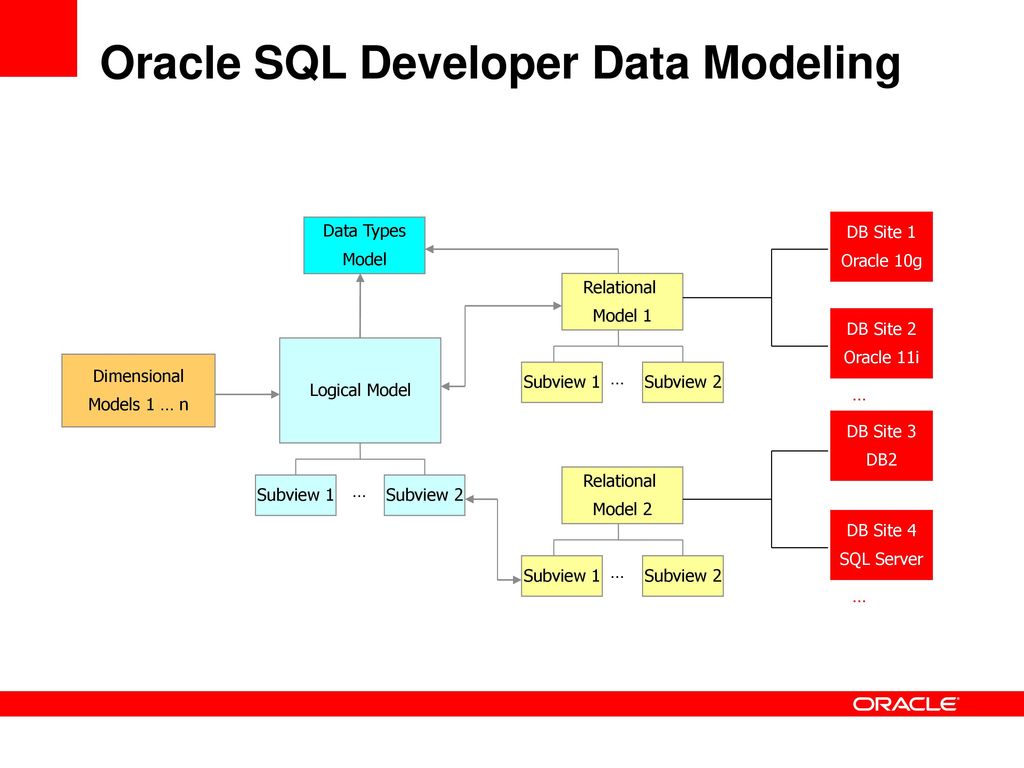

6 Oracle SQL Developer Data Modeling
Data Types Model DB Site 1 Oracle 10g Relational Model 1 DB Site 2 Oracle 11i Logical Model Dimensional Models 1 … n Subview 1 … Subview 2 … DB Site 3 DB2 Relational Model 2 Subview 1 … Subview 2 DB Site 4 SQL Server Subview 1 … Subview 2 …

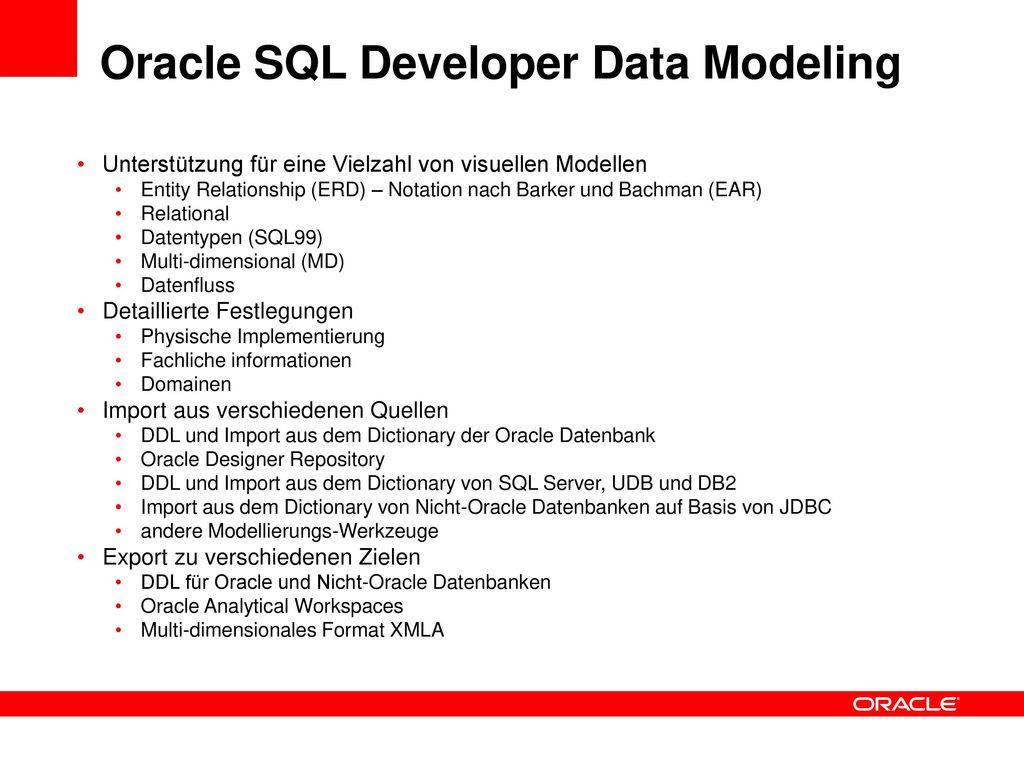

7 Oracle SQL Developer Data Modeling
Unterstützung für eine Vielzahl von visuellen Modellen Entity Relationship (ERD) – Notation nach Barker und Bachman (EAR) Relational Datentypen (SQL99) Multi-dimensional (MD) Datenfluss Detaillierte Festlegungen Physische Implementierung Fachliche informationen Domainen Import aus verschiedenen Quellen DDL und Import aus dem Dictionary der Oracle Datenbank Oracle Designer Repository DDL und Import aus dem Dictionary von SQL Server, UDB und DB2 Import aus dem Dictionary von Nicht-Oracle Datenbanken auf Basis von JDBC andere Modellierungs-Werkzeuge Export zu verschiedenen Zielen DDL für Oracle und Nicht-Oracle Datenbanken Oracle Analytical Workspaces Multi-dimensionales Format XMLA

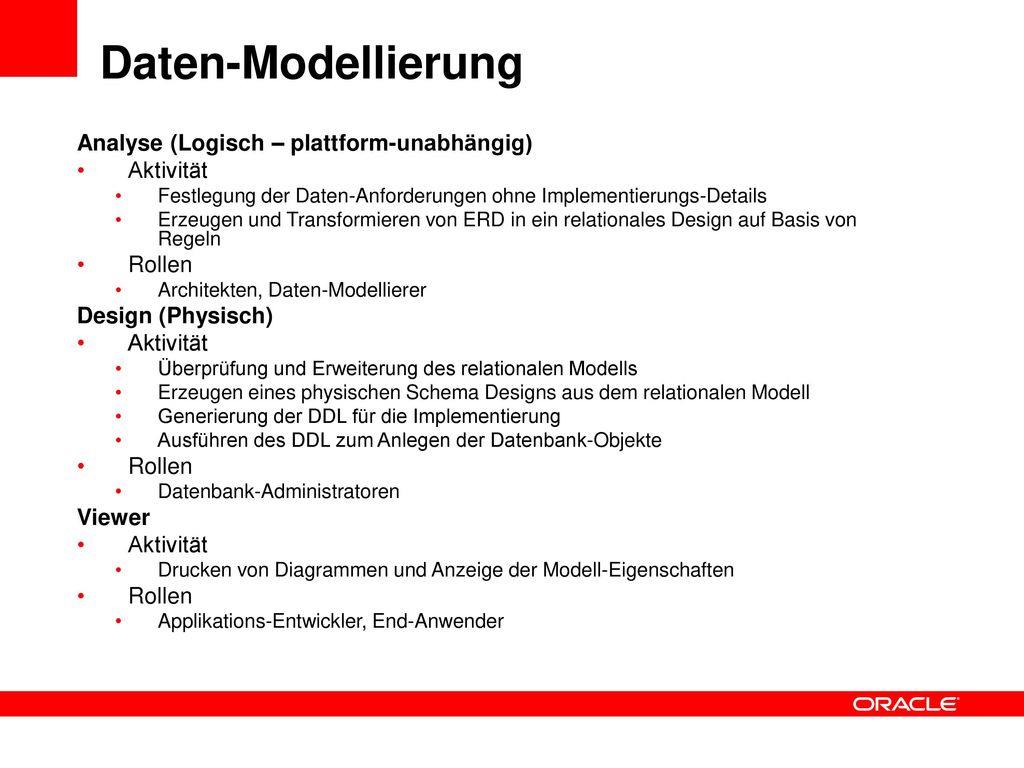

8 Daten-Modellierung Analyse (Logisch – plattform-unabhängig) Aktivität
Festlegung der Daten-Anforderungen ohne Implementierungs-Details Erzeugen und Transformieren von ERD in ein relationales Design auf Basis von Regeln Rollen Architekten, Daten-Modellierer Design (Physisch) Überprüfung und Erweiterung des relationalen Modells Erzeugen eines physischen Schema Designs aus dem relationalen Modell Generierung der DDL für die Implementierung Ausführen des DDL zum Anlegen der Datenbank-Objekte Datenbank-Administratoren Viewer Drucken von Diagrammen und Anzeige der Modell-Eigenschaften Applikations-Entwickler, End-Anwender

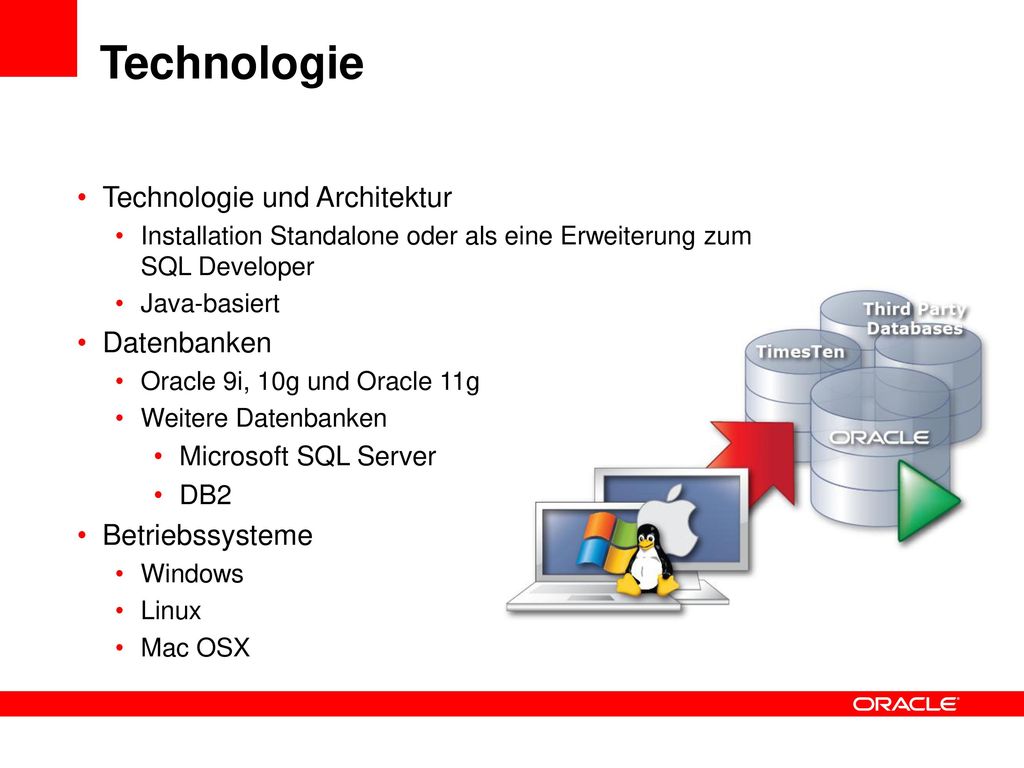

9 Technologie Technologie und Architektur Datenbanken Betriebssysteme
Installation Standalone oder als eine Erweiterung zum SQL Developer Java-basiert Datenbanken Oracle 9i, 10g und Oracle 11g Weitere Datenbanken Microsoft SQL Server DB2 Betriebssysteme Windows Linux Mac OSX

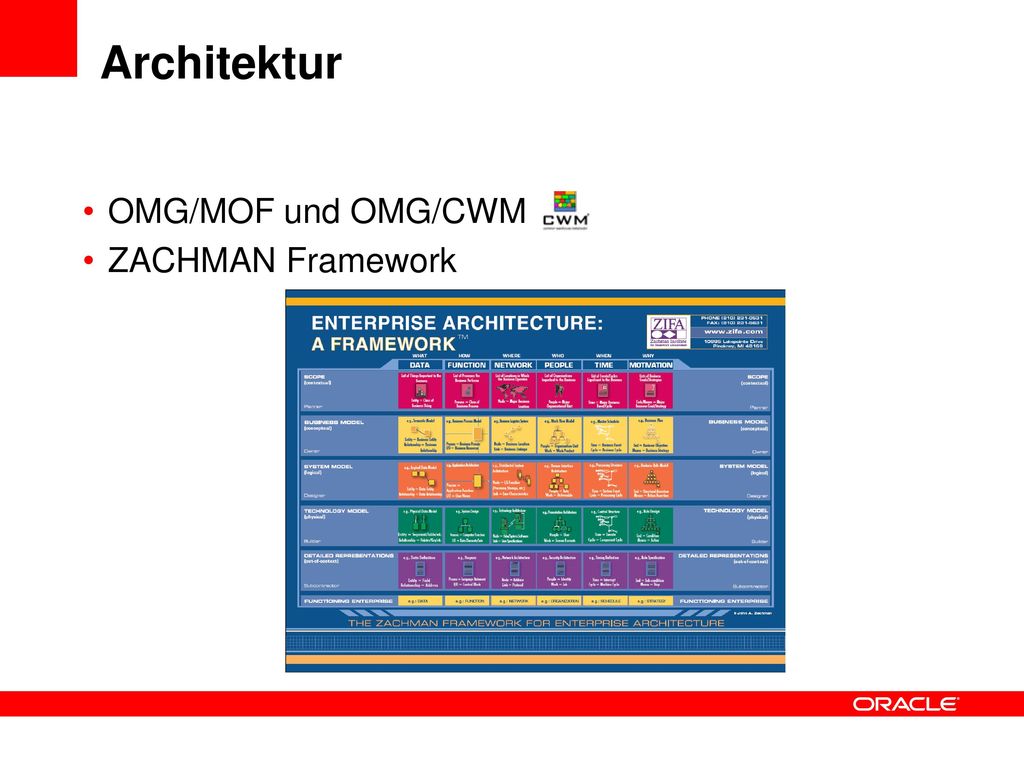

10 Architektur OMG/MOF und OMG/CWM ZACHMAN Framework

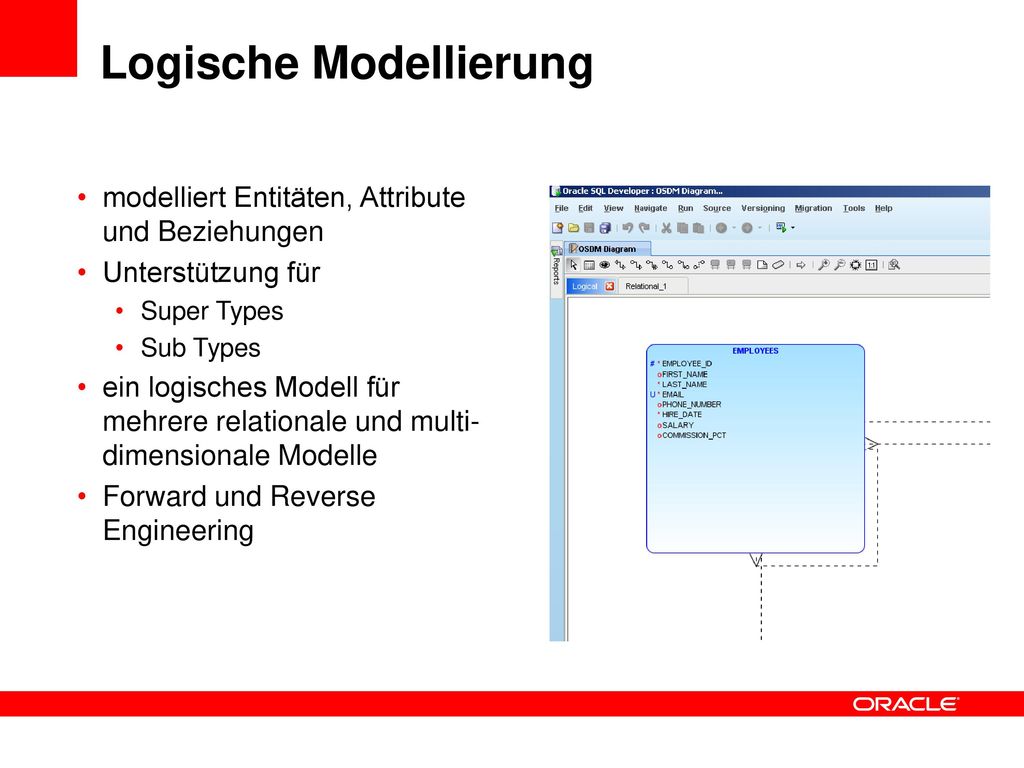

11 Logische Modellierung
modelliert Entitäten, Attribute und Beziehungen Unterstützung für Super Types Sub Types ein logisches Modell für mehrere relationale und multi-dimensionale Modelle Forward und Reverse Engineering

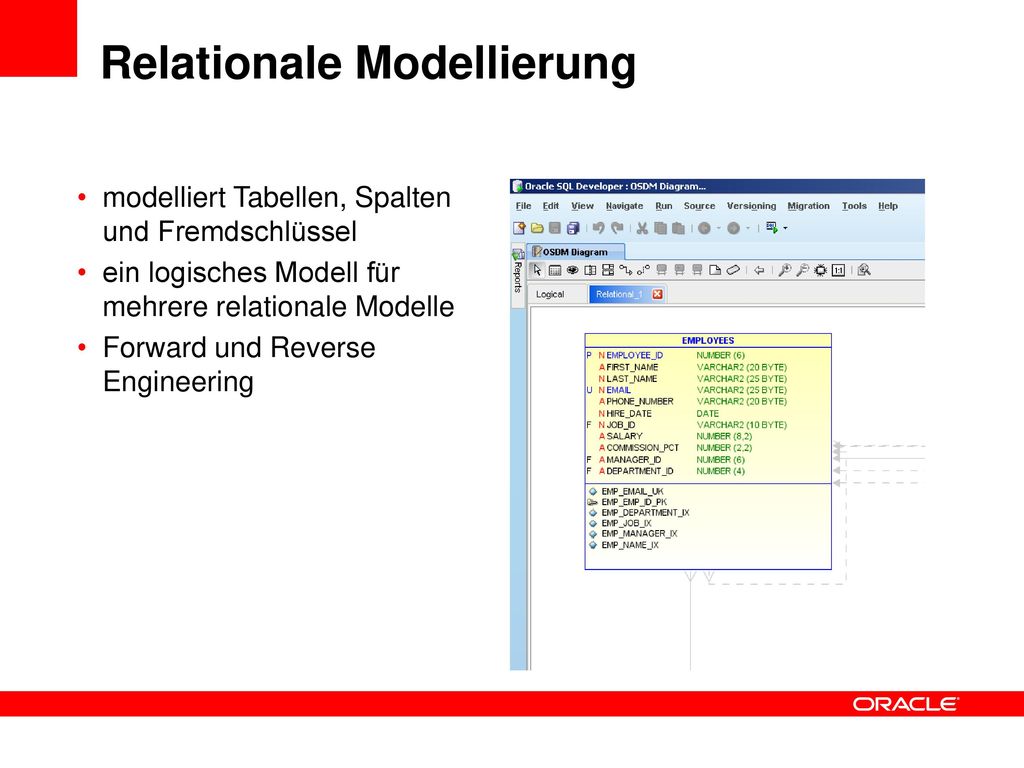

12 Relationale Modellierung
modelliert Tabellen, Spalten und Fremdschlüssel ein logisches Modell für mehrere relationale Modelle Forward und Reverse Engineering

13 Physische Modellierung
ein relationales Modell für mehrere physische Modelle Unterstützung Oracle Datenbank 9i, 10g und 11g Microsoft SQL Server IBM UDB und DB2 Editor für DDL-Dateien unterstützt Design-Regeln Auswahl von Objekten Löschen von Objekten Tabellen-Skripte

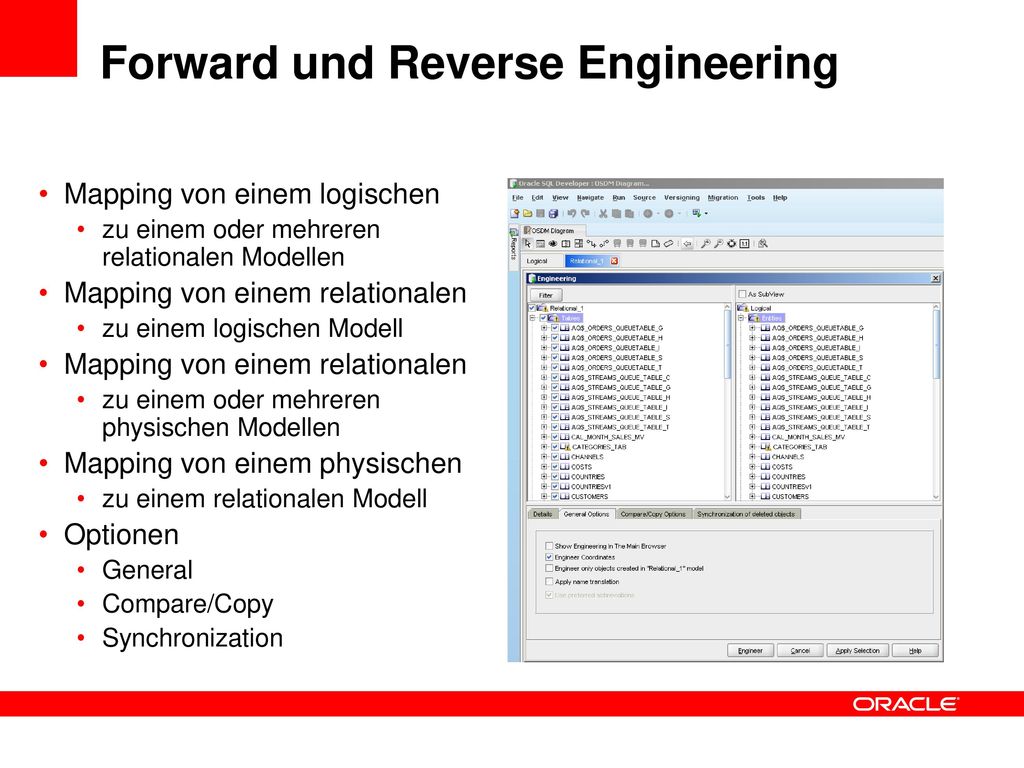

14 Forward und Reverse Engineering
Mapping von einem logischen zu einem oder mehreren relationalen Modellen Mapping von einem relationalen zu einem logischen Modell zu einem oder mehreren physischen Modellen Mapping von einem physischen zu einem relationalen Modell Optionen General Compare/Copy Synchronization

15 Modellierung von Datentypen
Unterstützung für SQL99 (Objekt-relationale Modellierung) Distinct Types (Predefined) Structured Types (Predefined) Collection Types Nutzung im logischen Modell Nutzung im relationalen Modell Import Generierung von DDL

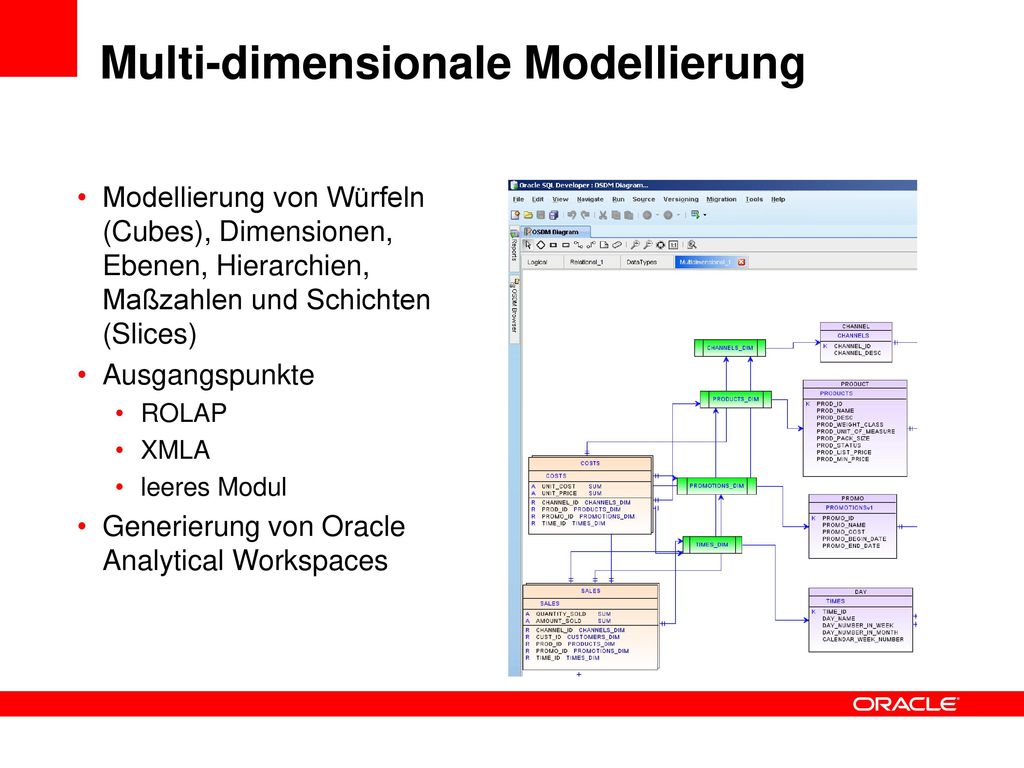

16 Multi-dimensionale Modellierung
Modellierung von Würfeln (Cubes), Dimensionen, Ebenen, Hierarchien, Maßzahlen und Schichten (Slices) Ausgangspunkte ROLAP XMLA leeres Modul Generierung von Oracle Analytical Workspaces

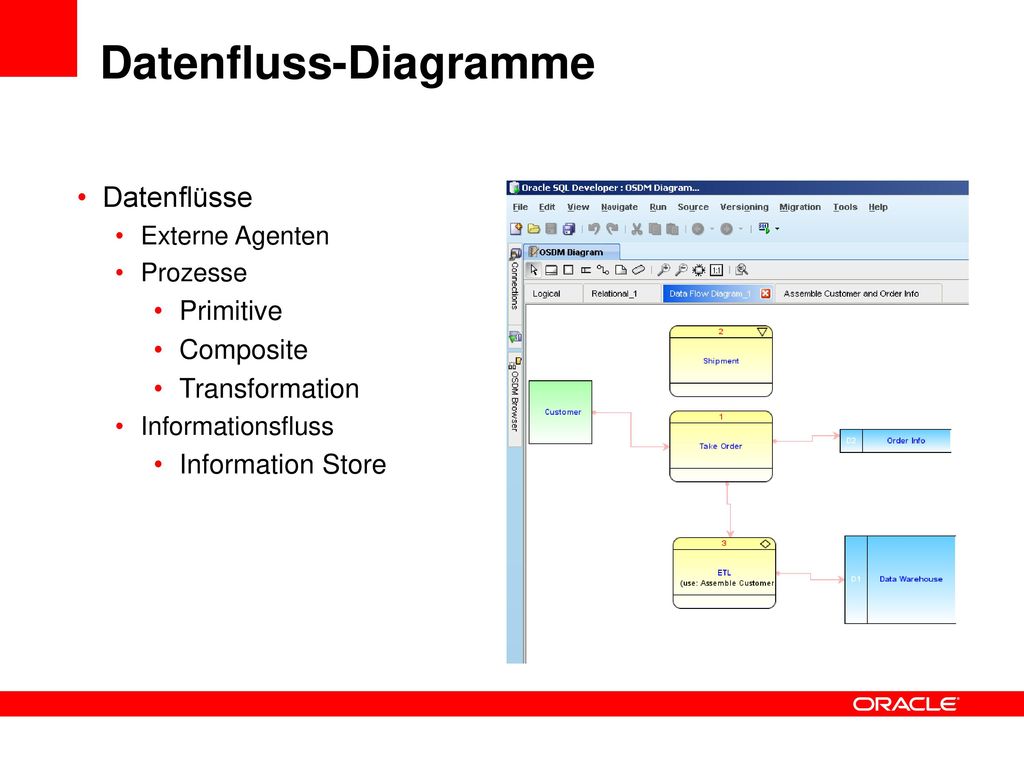

17 Datenfluss-Diagramme
Datenflüsse Externe Agenten Prozesse Primitive Composite Transformation Informationsfluss Information Store

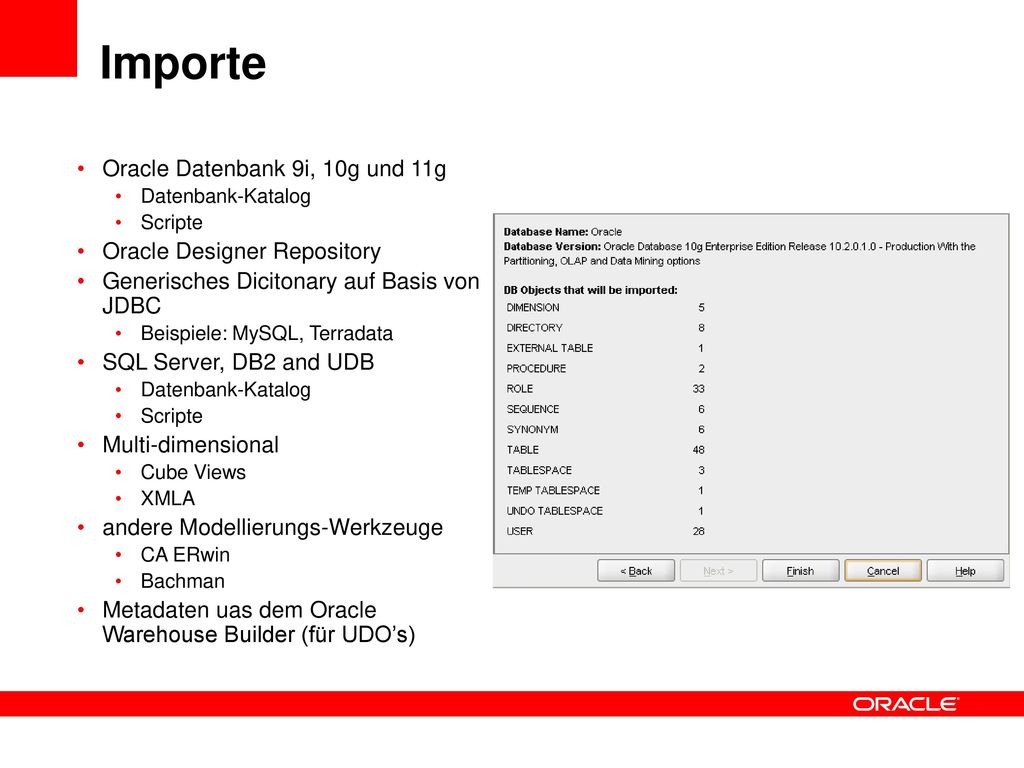

18 Importe Oracle Datenbank 9i, 10g und 11g Oracle Designer Repository
Datenbank-Katalog Scripte Oracle Designer Repository Generisches Dicitonary auf Basis von JDBC Beispiele: MySQL, Terradata SQL Server, DB2 and UDB Multi-dimensional Cube Views XMLA andere Modellierungs-Werkzeuge CA ERwin Bachman Metadaten uas dem Oracle Warehouse Builder (für UDO’s)

19 Export und Code-Generierung
Datenbank-Skripte Oracle IBM DB2 und UDB Microsoft SQL Server Multidimensional Oracle Analytic Workspace Cube Views XMLA Oracle Warehouse Builder Repository oder Datei Export von CSV-Dateien

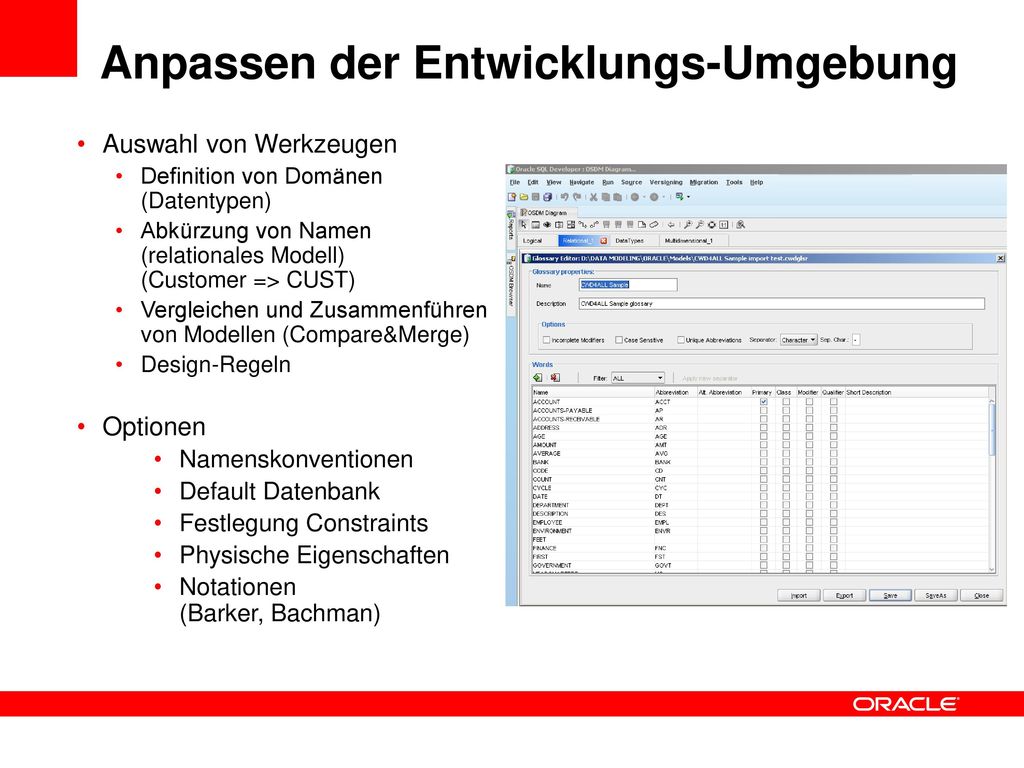

20 Anpassen der Entwicklungs-Umgebung
Auswahl von Werkzeugen Definition von Domänen (Datentypen) Abkürzung von Namen (relationales Modell) (Customer => CUST) Vergleichen und Zusammenführen von Modellen (Compare&Merge) Design-Regeln Optionen Namenskonventionen Default Datenbank Festlegung Constraints Physische Eigenschaften Notationen (Barker, Bachman)

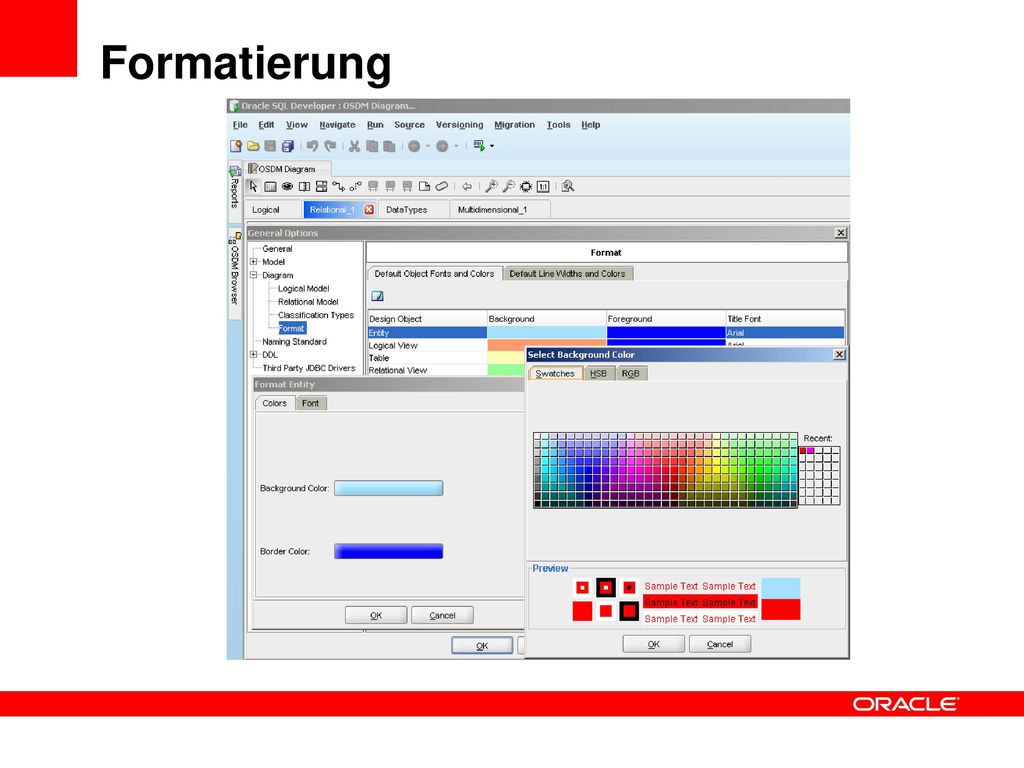

21 Formatierung

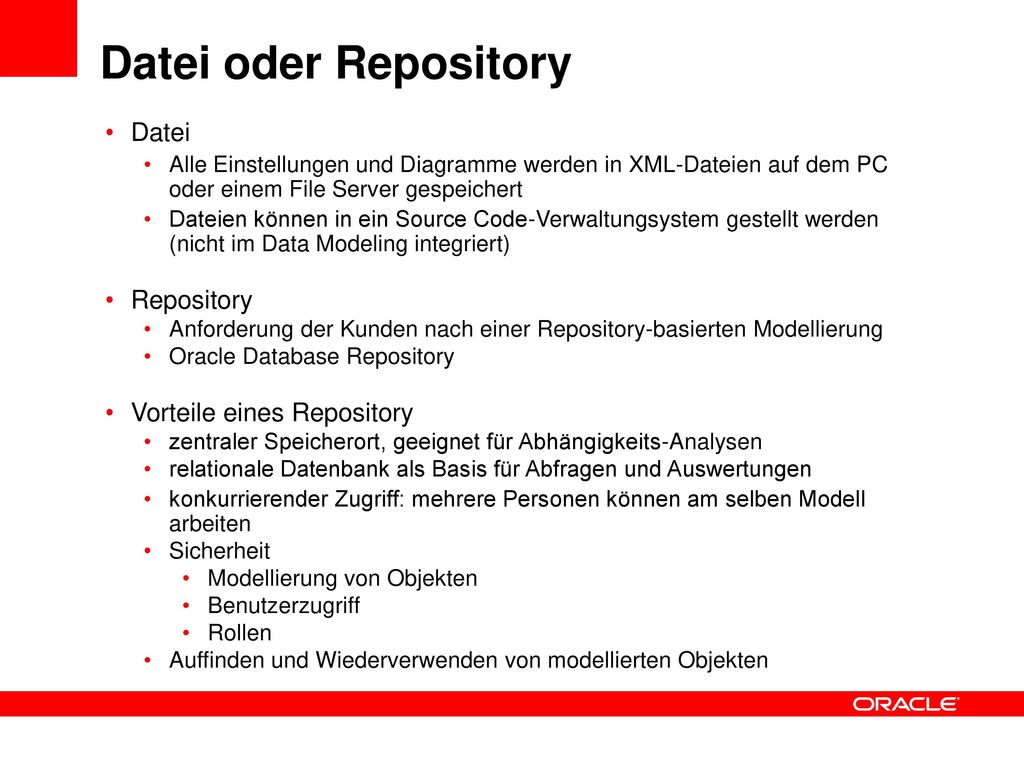

22 Datei oder Repository Datei Repository Vorteile eines Repository
Alle Einstellungen und Diagramme werden in XML-Dateien auf dem PC oder einem File Server gespeichert Dateien können in ein Source Code-Verwaltungsystem gestellt werden (nicht im Data Modeling integriert) Repository Anforderung der Kunden nach einer Repository-basierten Modellierung Oracle Database Repository Vorteile eines Repository zentraler Speicherort, geeignet für Abhängigkeits-Analysen relationale Datenbank als Basis für Abfragen und Auswertungen konkurrierender Zugriff: mehrere Personen können am selben Modell arbeiten Sicherheit Modellierung von Objekten Benutzerzugriff Rollen Auffinden und Wiederverwenden von modellierten Objekten

23 <Insert Picture Here>
Cristina Piussi, Ulrike Haas, Wallace Brown From Oracle Consulting “It seems the tool we were waiting for... Great!” “The import of the objects of our Designer repository worked great with my model (271 tables and 240 views).” “I imported the customers data model directly from their database and show them the output and they loved it.”

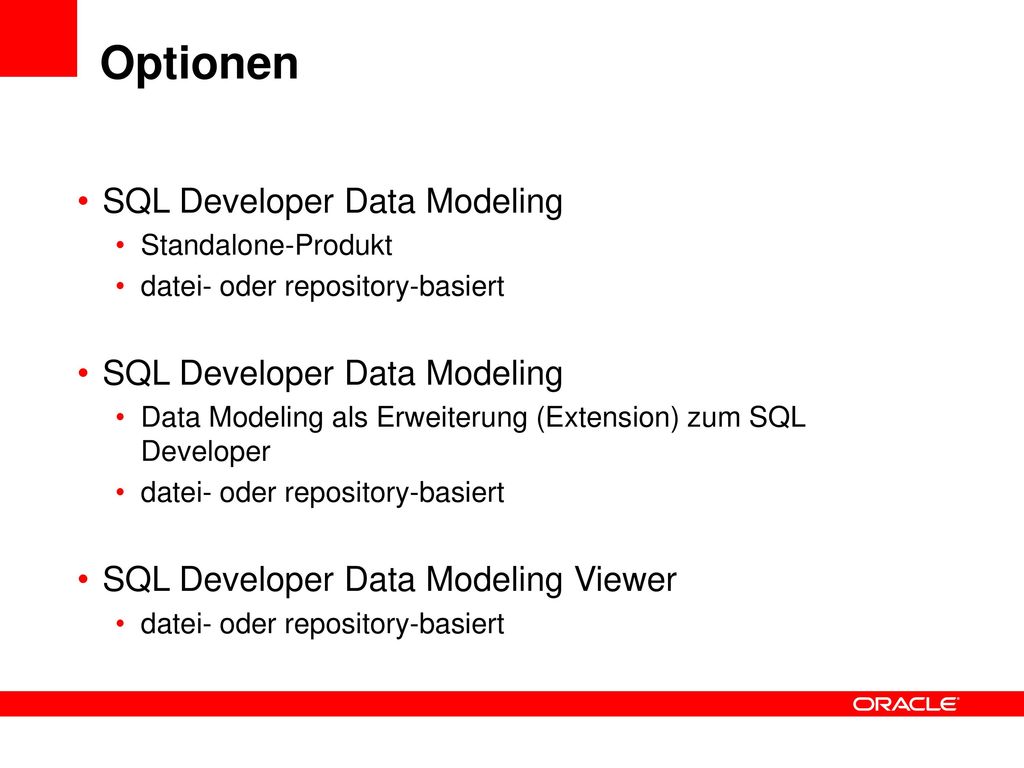

24 Optionen SQL Developer Data Modeling
Standalone-Produkt datei- oder repository-basiert Data Modeling als Erweiterung (Extension) zum SQL Developer SQL Developer Data Modeling Viewer

25 Other Events at Oracle Open World http://www. oracle
Scheduled Sessions Database Development with Oracle SQL Developer: An Overview Sunday 15: :45 Marriott Salon 14/15 Oracle SQL Developer: Focusing on a Few Advanced Features Monday 16: :00 Marriott Salon 14/15 Consolidate Your Desktop Databases to Oracle Database 11g Tuesday 11: :30 Marriott Salon 14/15 Soup-to-Nuts RAD Development Using Oracle SQL Developer and Oracle Application Express Wednesday 09: :00 Moscone South Rm 104 Database Data Modeling with Oracle SQL Developer Wednesday 13: :00 Moscone South Rm 304

26 Other Events at Oracle Open World http://www. oracle
Hands-on Sessions Managing Your Database with Oracle SQL Developer Sunday 09/21/ : :45 Marriott Golden Gate A2 Migrate Your Third-Party Database to Oracle Database 11g Today Monday 13: :00 Marriott Golden Gate A2 Database Modeling and Design with Oracle SQL Developer Tuesday 09/23/ : :30 Marriott Golden Gate A2 Source Code Control and User-Defined Extensions in Oracle SQL Developer Tuesday 09/23/ : :30 Marriott Golden Gate B1 SIG Meeting SQL Developer SIG Kick-Off Meeting at Unconference Thursday: 9.00am Moscone West 3rd Floor Overlooks II Other: ODTUG Developer Tools SIG Meeting  Sunday 11: :00 Moscone West Rm 3012

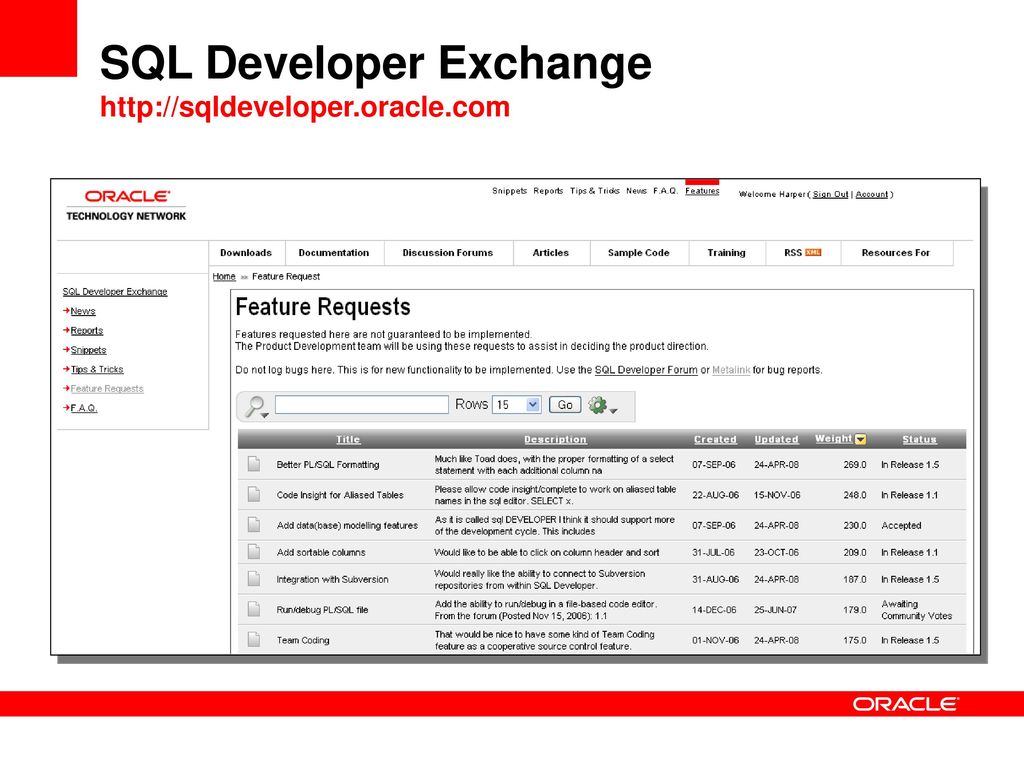

27 SQL Developer Exchange http://sqldeveloper.oracle.com
Feature logging Was a top request

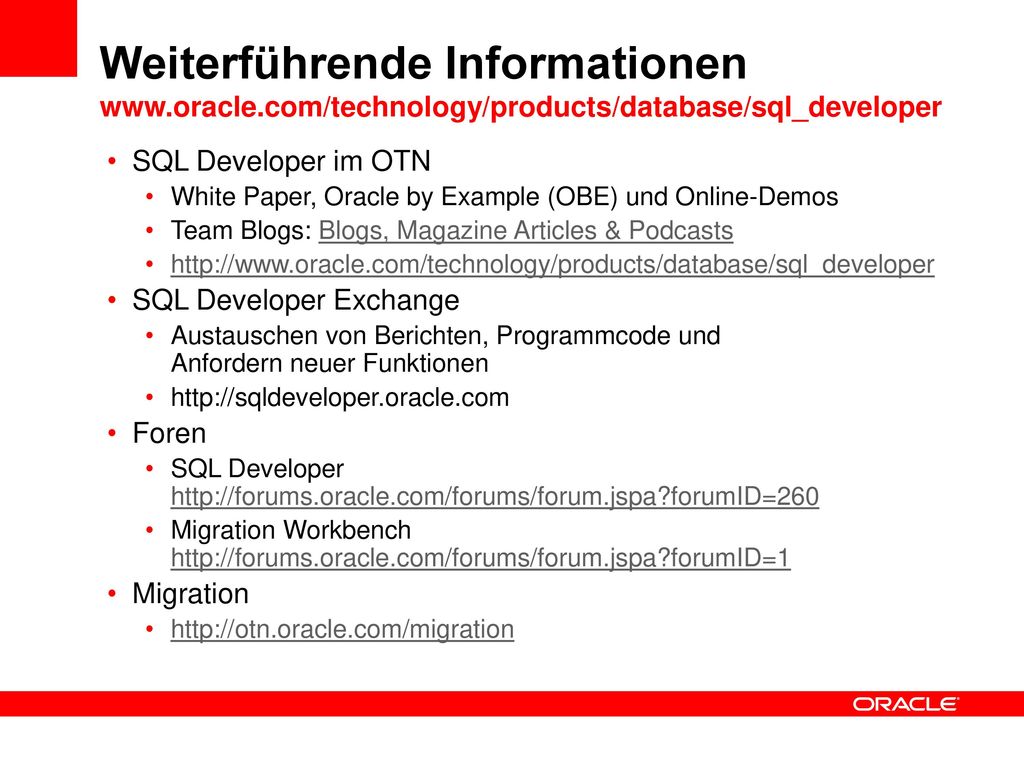

28 Weiterführende Informationen www. oracle
Weiterführende Informationen SQL Developer im OTN White Paper, Oracle by Example (OBE) und Online-Demos Team Blogs: Blogs, Magazine Articles & Podcasts SQL Developer Exchange Austauschen von Berichten, Programmcode und Anfordern neuer Funktionen Foren SQL Developer Migration Workbench Migration

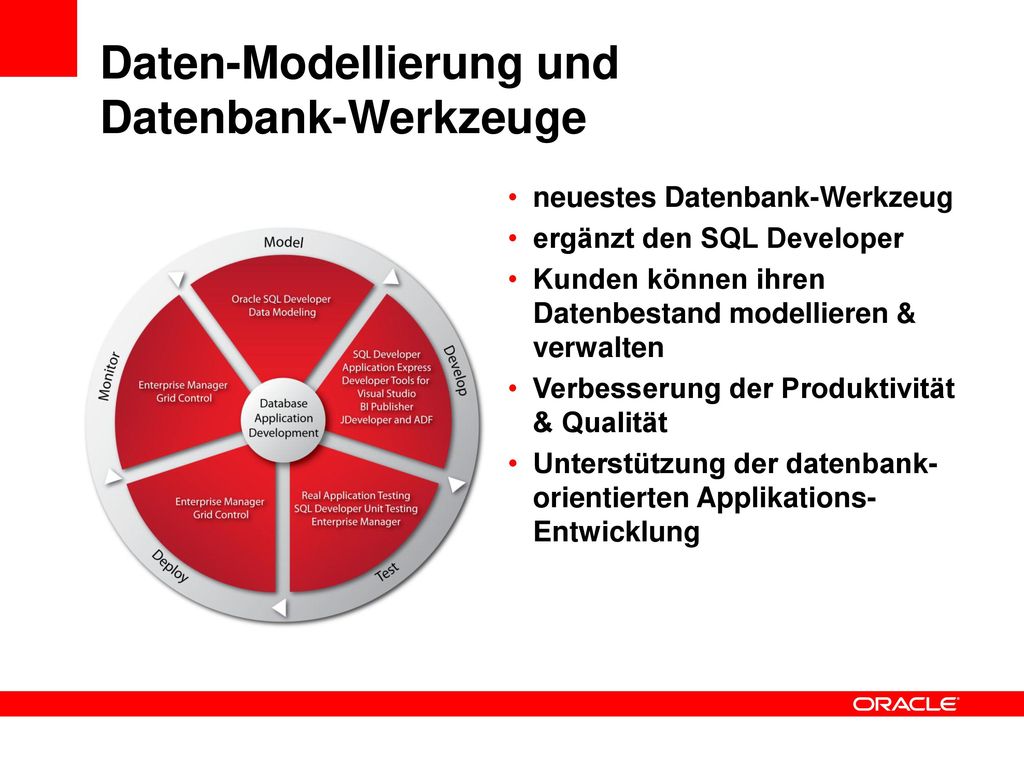

29 Daten-Modellierung und Datenbank-Werkzeuge
neuestes Datenbank-Werkzeug ergänzt den SQL Developer Kunden können ihren Datenbestand modellieren & verwalten Verbesserung der Produktivität & Qualität Unterstützung der datenbank-orientierten Applikations-Entwicklung

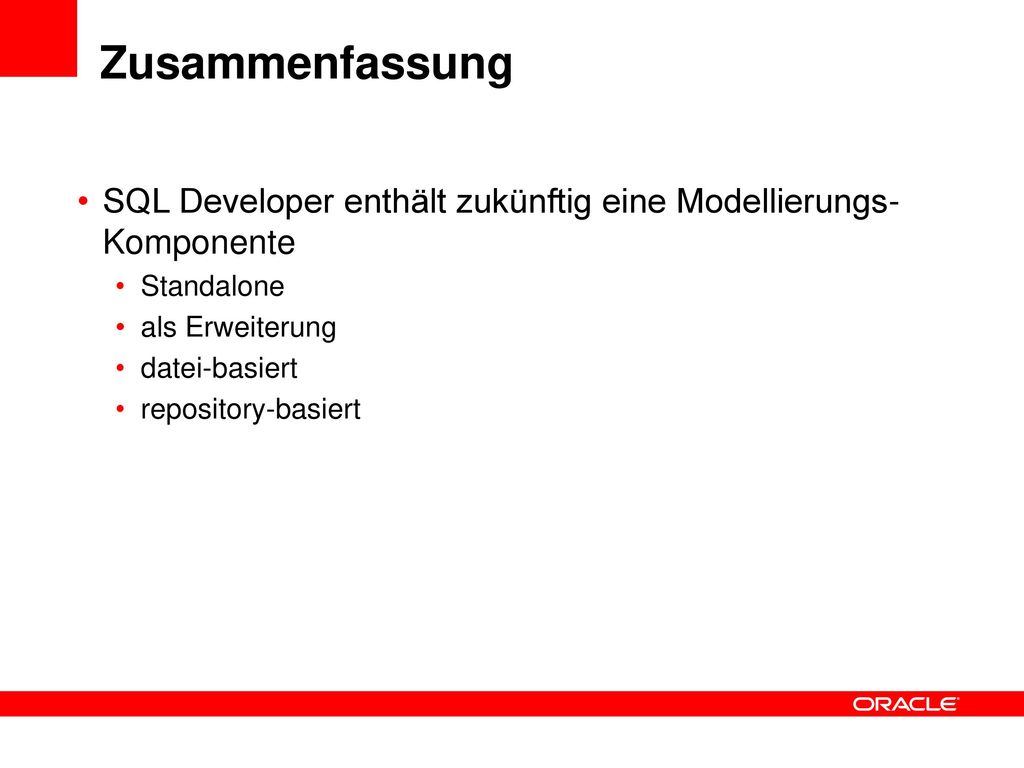

30 Zusammenfassung SQL Developer enthält zukünftig eine Modellierungs-Komponente Standalone als Erweiterung datei-basiert repository-basiert

31

32 “This presentation is for informational purposes only and may not be incorporated into a contract or agreement.”
