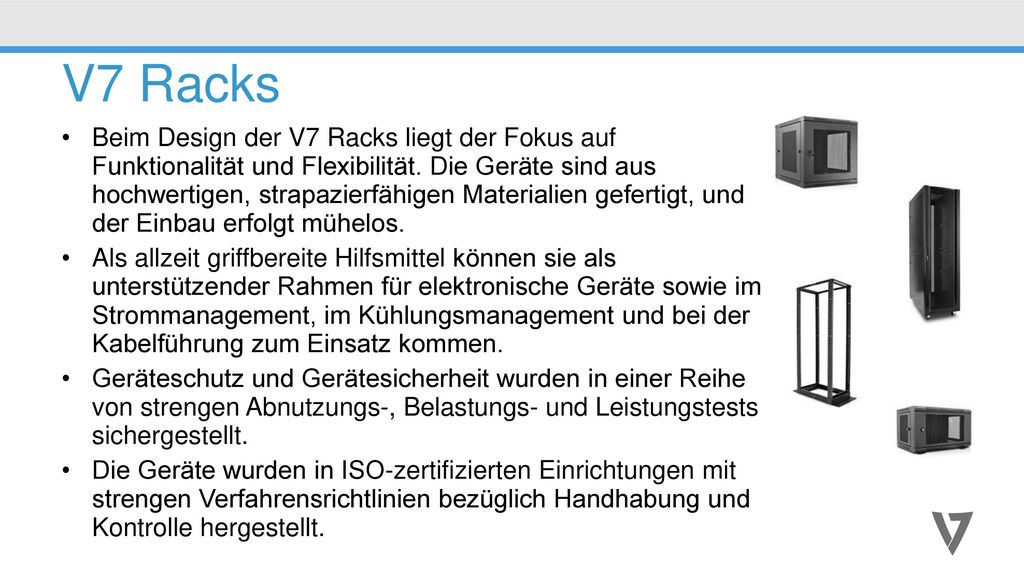

2 V7 Racks Beim Design der V7 Racks liegt der Fokus auf Funktionalität und Flexibilität. Die Geräte sind aus hochwertigen, strapazierfähigen Materialien gefertigt, und der Einbau erfolgt mühelos. Als allzeit griffbereite Hilfsmittel können sie als unterstützender Rahmen für elektronische Geräte sowie im Strommanagement, im Kühlungsmanagement und bei der Kabelführung zum Einsatz kommen. Geräteschutz und Gerätesicherheit wurden in einer Reihe von strengen Abnutzungs-, Belastungs- und Leistungstests sichergestellt. Die Geräte wurden in ISO-zertifizierten Einrichtungen mit strengen Verfahrensrichtlinien bezüglich Handhabung und Kontrolle hergestellt.

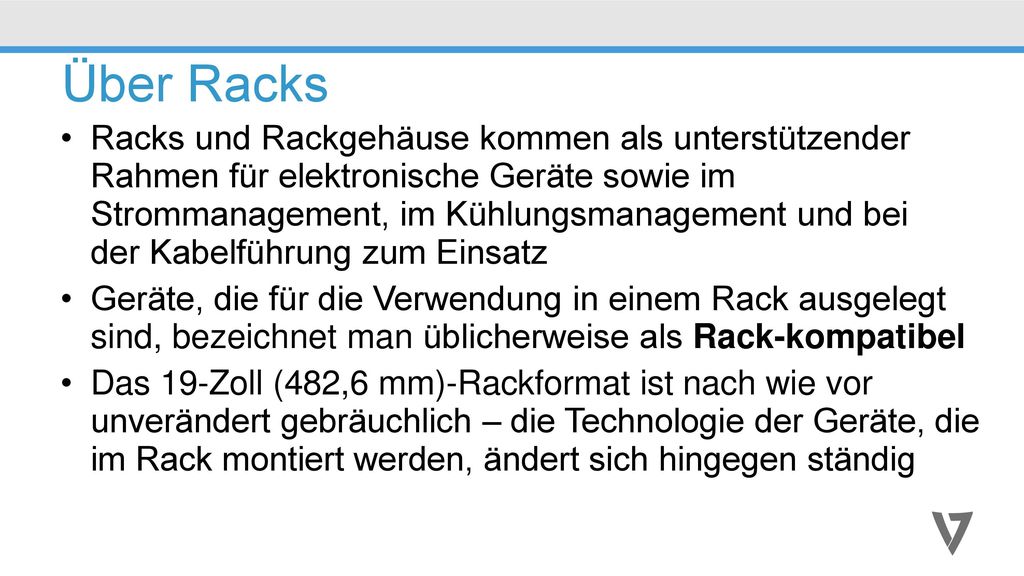

3 Über Racks Racks und Rackgehäuse kommen als unterstützender Rahmen für elektronische Geräte sowie im Strommanagement, im Kühlungsmanagement und bei der Kabelführung zum Einsatz Geräte, die für die Verwendung in einem Rack ausgelegt sind, bezeichnet man üblicherweise als Rack-kompatibel Das 19-Zoll (482,6 mm)-Rackformat ist nach wie vor unverändert gebräuchlich – die Technologie der Geräte, die im Rack montiert werden, ändert sich hingegen ständig

4 Rack-Typen Datenzentren, Serverräume Unternehmen, ISP, Cloud usw.

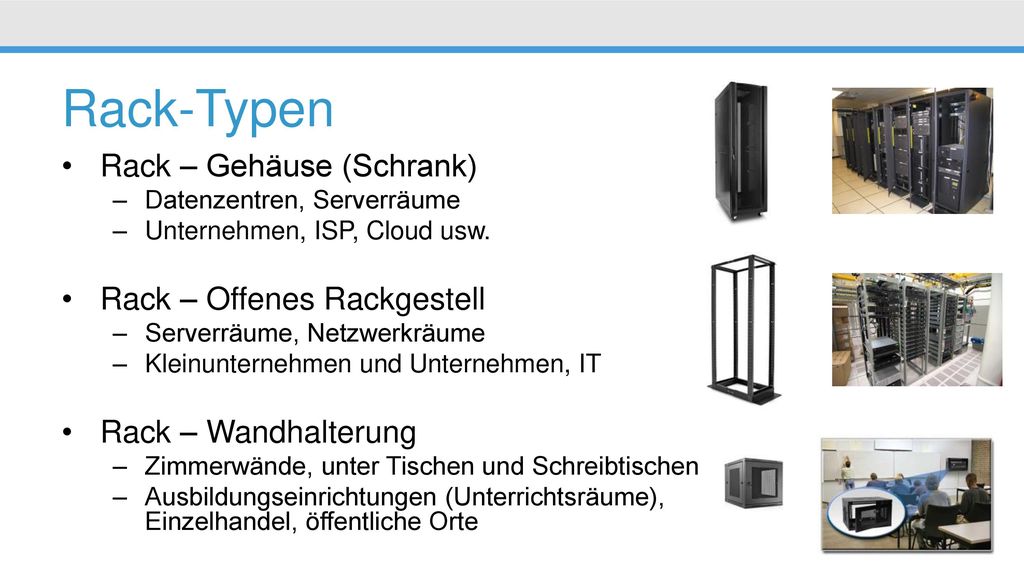

Rack – Gehäuse (Schrank) Datenzentren, Serverräume Unternehmen, ISP, Cloud usw. Rack – Offenes Rackgestell Serverräume, Netzwerkräume Kleinunternehmen und Unternehmen, IT Rack – Wandhalterung Zimmerwände, unter Tischen und Schreibtischen Ausbildungseinrichtungen (Unterrichtsräume), Einzelhandel, öffentliche Orte Serverrack-Typen Rack – Gehäuse (Schrank) Datenzentren, Serverräume Unternehmen, ISP, Cloud usw. Rack – Offenes Rackgestell Serverräume, Netzwerkräume Kleinunternehmen und Unternehmen, IT Rack – Wandhalterung Zimmerwände, unter Tischen und Schreibtischen Ausbildungseinrichtungen (Unterrichtsräume), Einzelhandel, öffentliche Orte

5 Serverrack-Einheiten und Abmessungen
Eine Rackeinheit (HE) ist eine Maßeinheit für die Höhe von elektronischen Geräten, die für die Montage in einem Rack ausgelegt sind. Die 19 Zoll (482,6 mm) stehen für die Breite des Geräte-Montagegestells im Rack einschließlich des Rahmens. Die Höhe einer Rackeinheit beträgt üblicherweise 1,75 Zoll (44,45 mm). Geräte, die für die Verwendung in Racks ausgelegt sind, sind üblicherweise 17,25 Zoll (438 mm) breit. Die Höhe der im Rack montierten Geräte wird üblicherweise als Zahl mit der Einheit „HE“ angegeben. Eine Rackeinheit wird beispielsweise als „1 HE“ bezeichnet, 2 Rackeinheiten werden als „2 HE“ bezeichnet, und so weiter. Ein normales Rack umfasst üblicherweise 42 HE. Das bedeutet, dass es über 6 Fuß (1,8 m) Platz für elektronische Geräte bietet und bis zu 42 Rackeinheiten enthalten kann. Die Rack-Montagetiefe ist ein wichtiger Wert, um festzustellen, ob bestimmte Geräte in ein Rack passen. Dell, HP und IBM stellen Geräte mit einer Tiefe von ~30 Zoll (762 mm). Racks, die für Server ausgelegt sind, verfügen über eine Tiefe von 42 Zoll (1066,8 mm), damit ausreichend Platz für Kabel usw. zur Verfügung steht. 19-Zoll-Rack 19 Zoll / 483 mm 1  HE 1,75 Zoll / 44, 4 mm 17,75 Zoll / 450 mm Können dies Moderator-Notizen sein?

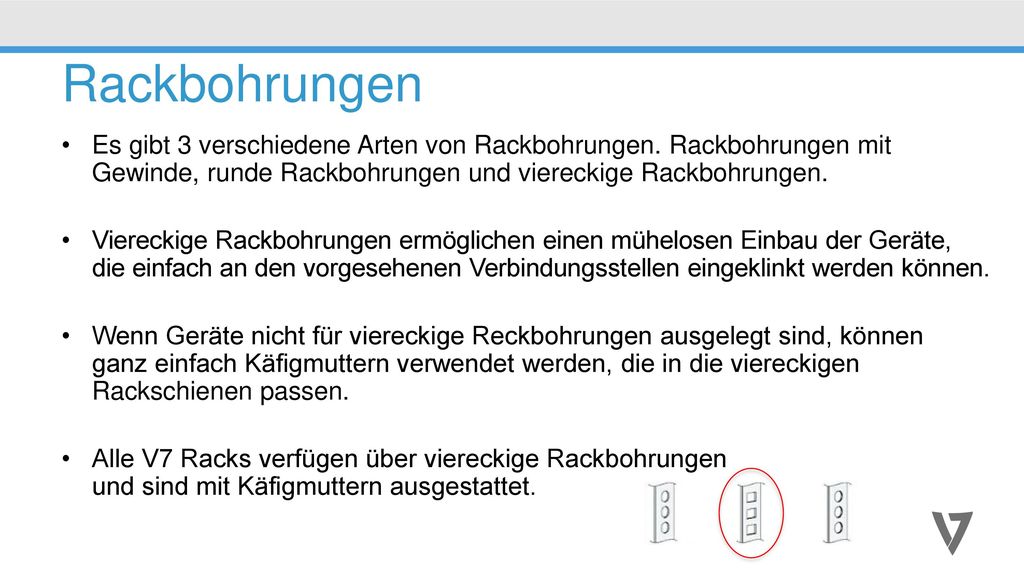

6 Rackbohrungen Es gibt 3 verschiedene Arten von Rackbohrungen. Rackbohrungen mit Gewinde, runde Rackbohrungen und viereckige Rackbohrungen. Viereckige Rackbohrungen ermöglichen einen mühelosen Einbau der Geräte, die einfach an den vorgesehenen Verbindungsstellen eingeklinkt werden können. Wenn Geräte nicht für viereckige Reckbohrungen ausgelegt sind, können ganz einfach Käfigmuttern verwendet werden, die in die viereckigen Rackschienen passen. Alle V7 Racks verfügen über viereckige Rackbohrungen und sind mit Käfigmuttern ausgestattet. Können dies Moderator-Notizen sein?

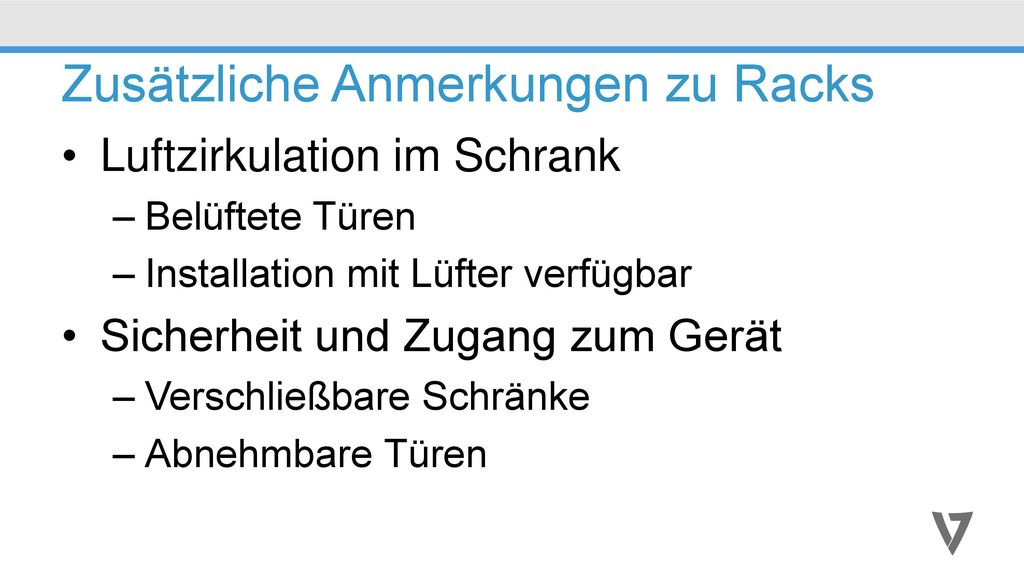

7 Zusätzliche Anmerkungen zu Racks
Luftzirkulation im Schrank Belüftete Türen Installation mit Lüfter verfügbar Sicherheit und Zugang zum Gerät Verschließbare Schränke Abnehmbare Türen

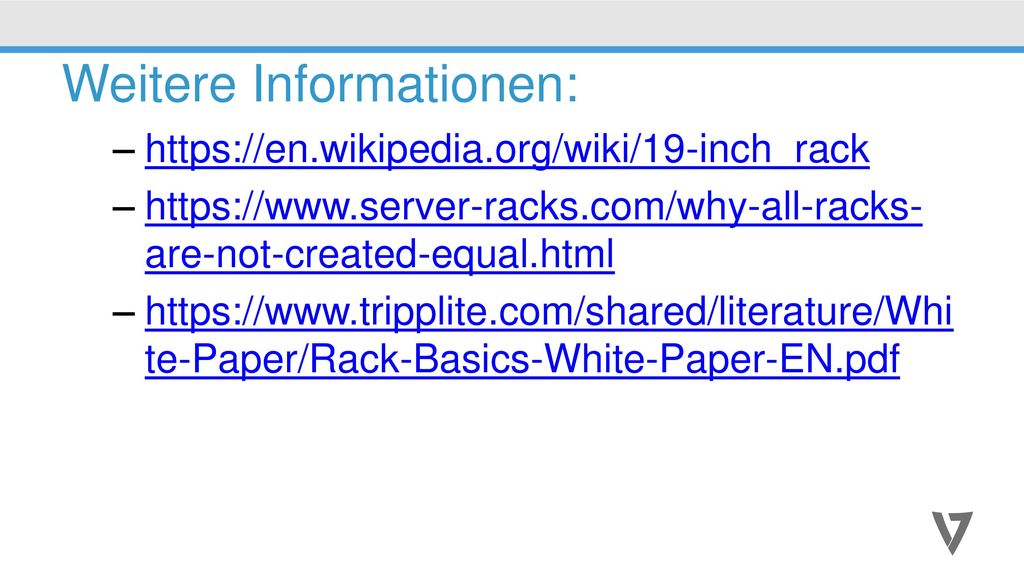

8 Weitere Informationen:

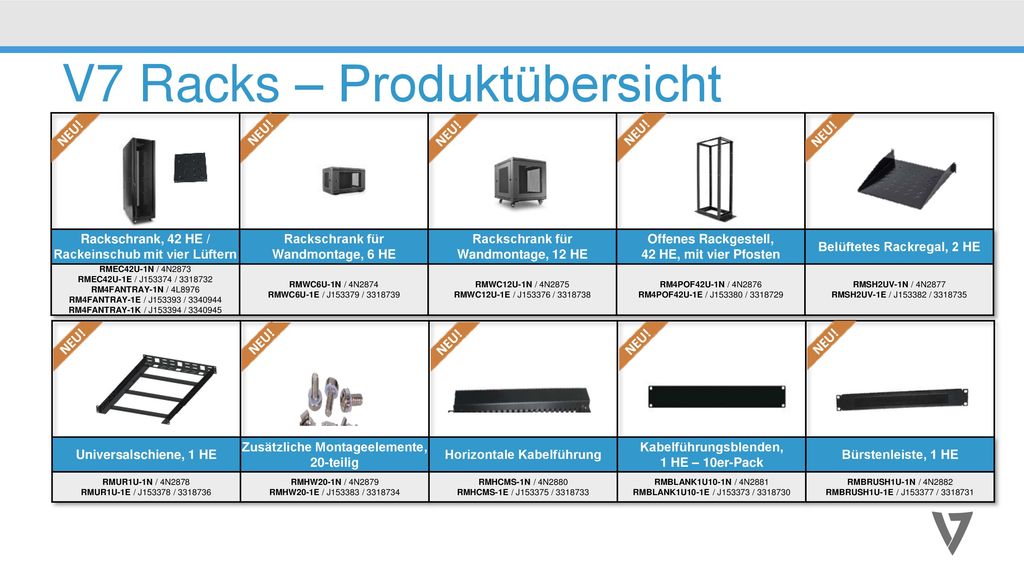

9 V7 Racks – Produktübersicht
Rackschrank, 42 HE / Rackeinschub mit vier Lüftern Rackschrank für Wandmontage, 6 HE Rackschrank für Wandmontage, 12 HE Offenes Rackgestell, 42 HE, mit vier Pfosten Belüftetes Rackregal, 2 HE RMEC42U-1N / 4N2873 RMEC42U-1E / J / RM4FANTRAY-1N / 4L8976 RM4FANTRAY-1E / J / RM4FANTRAY-1K / J / RMWC6U-1N / 4N2874 RMWC6U-1E / J / RMWC12U-1N / 4N2875 RMWC12U-1E / J / RM4POF42U-1N / 4N2876 RM4POF42U-1E / J / RMSH2UV-1N / 4N2877 RMSH2UV-1E / J / NEU! NEU! NEU! NEU! NEU! Universalschiene, 1 HE Zusätzliche Montageelemente, 20-teilig Horizontale Kabelführung Kabelführungsblenden, 1 HE – 10er-Pack Bürstenleiste, 1 HE RMUR1U-1N / 4N2878 RMUR1U-1E / J / RMHW20-1N / 4N2879 RMHW20-1E / J / RMHCMS-1N / 4N2880 RMHCMS-1E / J / RMBLANK1U10-1N / 4N2881 RMBLANK1U10-1E / J / RMBRUSH1U-1N / 4N2882 RMBRUSH1U-1E / J / NEU! NEU! NEU! NEU! NEU! Die neue Produktübersicht ist umfassender und enthält Lösungen für so gut wie alle Montageanforderungen

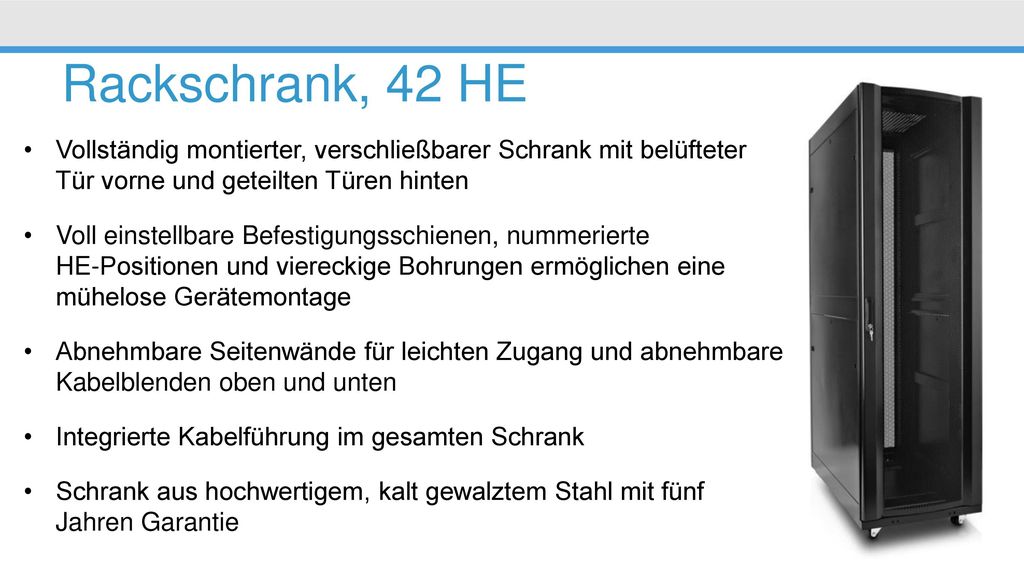

10 Rackschrank, 42 HE Vollständig montierter, verschließbarer Schrank mit belüfteter Tür vorne und geteilten Türen hinten Voll einstellbare Befestigungsschienen, nummerierte HE-Positionen und viereckige Bohrungen ermöglichen eine mühelose Gerätemontage Abnehmbare Seitenwände für leichten Zugang und abnehmbare Kabelblenden oben und unten Integrierte Kabelführung im gesamten Schrank Schrank aus hochwertigem, kalt gewalztem Stahl mit fünf Jahren Garantie

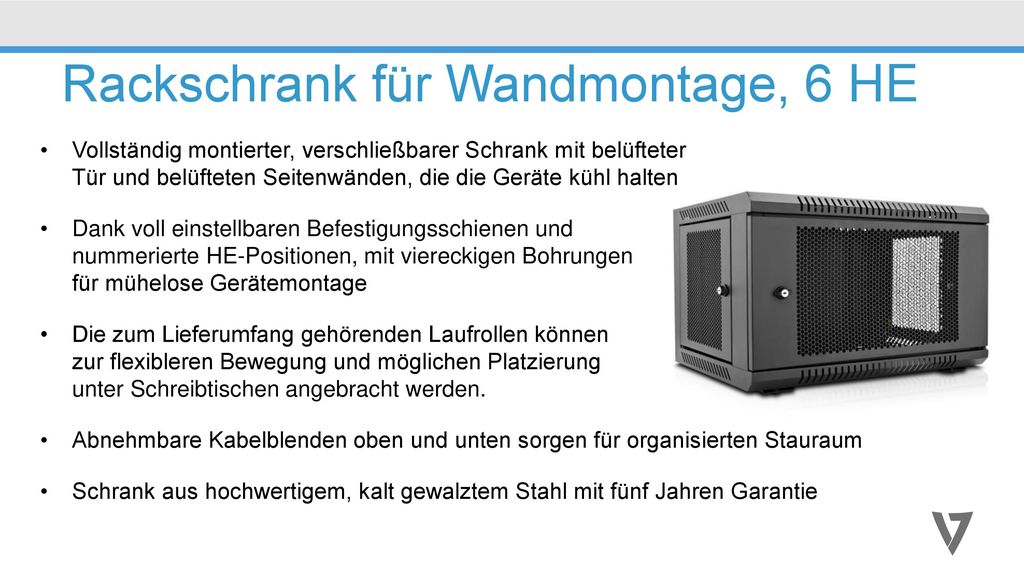

11 Rackschrank für Wandmontage, 6 HE
Vollständig montierter, verschließbarer Schrank mit belüfteter Tür und belüfteten Seitenwänden, die die Geräte kühl halten Dank voll einstellbaren Befestigungsschienen und nummerierte HE-Positionen, mit viereckigen Bohrungen für mühelose Gerätemontage Die zum Lieferumfang gehörenden Laufrollen können zur flexibleren Bewegung und möglichen Platzierung unter Schreibtischen angebracht werden. Abnehmbare Kabelblenden oben und unten sorgen für organisierten Stauraum Schrank aus hochwertigem, kalt gewalztem Stahl mit fünf Jahren Garantie

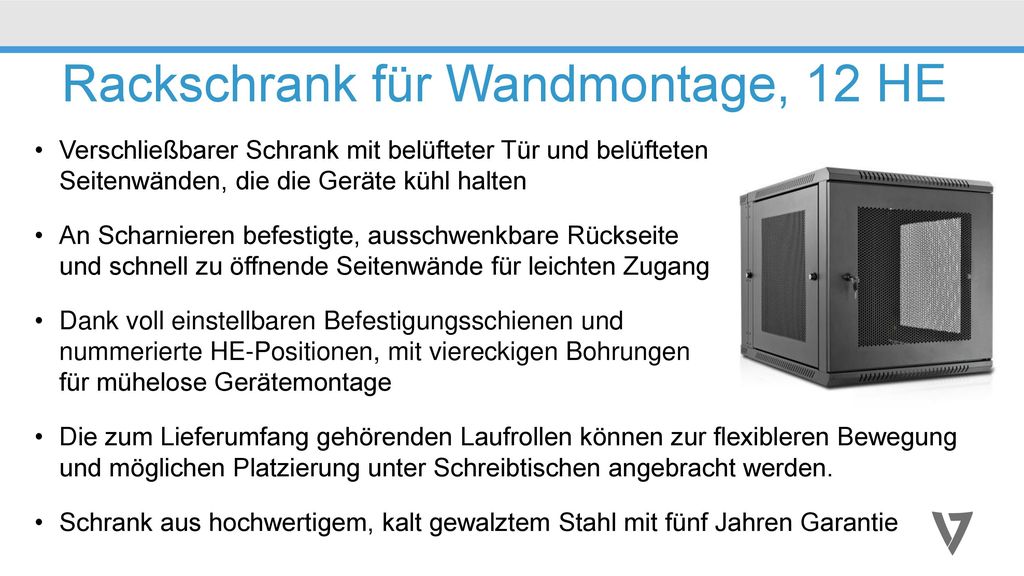

12 Rackschrank für Wandmontage, 12 HE
Verschließbarer Schrank mit belüfteter Tür und belüfteten Seitenwänden, die die Geräte kühl halten An Scharnieren befestigte, ausschwenkbare Rückseite und schnell zu öffnende Seitenwände für leichten Zugang Dank voll einstellbaren Befestigungsschienen und nummerierte HE-Positionen, mit viereckigen Bohrungen für mühelose Gerätemontage Die zum Lieferumfang gehörenden Laufrollen können zur flexibleren Bewegung und möglichen Platzierung unter Schreibtischen angebracht werden. Schrank aus hochwertigem, kalt gewalztem Stahl mit fünf Jahren Garantie

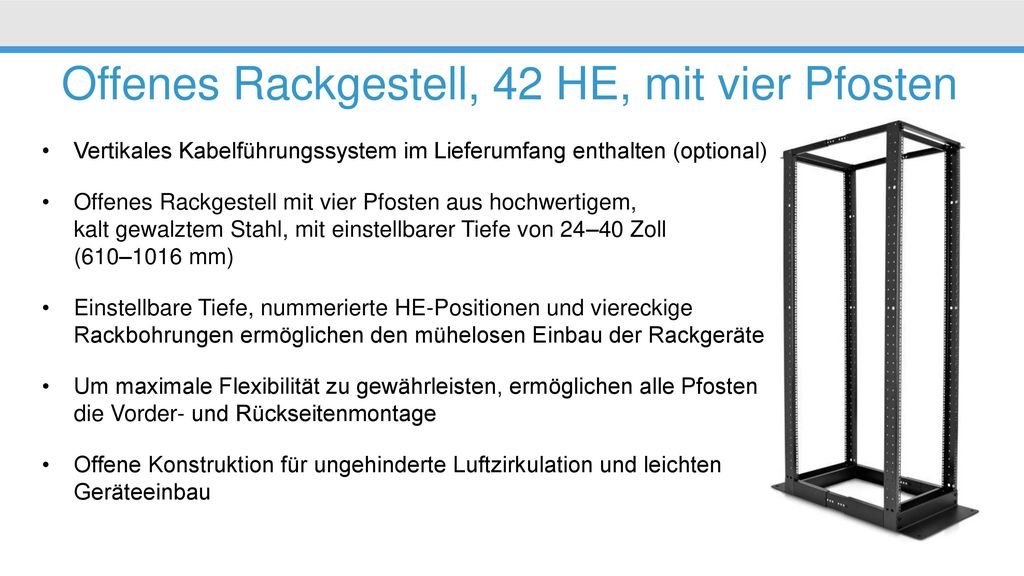

13 Offenes Rackgestell, 42 HE, mit vier Pfosten
Vertikales Kabelführungssystem im Lieferumfang enthalten (optional) Offenes Rackgestell mit vier Pfosten aus hochwertigem, kalt gewalztem Stahl, mit einstellbarer Tiefe von 24–40 Zoll (610–1016 mm) Einstellbare Tiefe, nummerierte HE-Positionen und viereckige Rackbohrungen ermöglichen den mühelosen Einbau der Rackgeräte Um maximale Flexibilität zu gewährleisten, ermöglichen alle Pfosten die Vorder- und Rückseitenmontage Offene Konstruktion für ungehinderte Luftzirkulation und leichten Geräteeinbau

14 Rackeinschub mit vier Lüftern

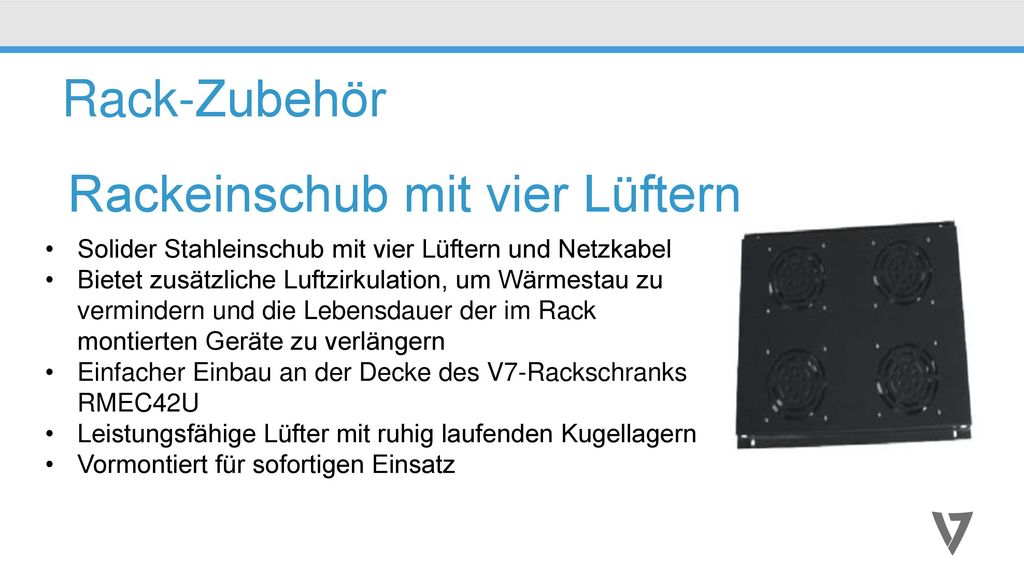

Rack-Zubehör Rackeinschub mit vier Lüftern Solider Stahleinschub mit vier Lüftern und Netzkabel Bietet zusätzliche Luftzirkulation, um Wärmestau zu vermindern und die Lebensdauer der im Rack montierten Geräte zu verlängern Einfacher Einbau an der Decke des V7-Rackschranks RMEC42U Leistungsfähige Lüfter mit ruhig laufenden Kugellagern Vormontiert für sofortigen Einsatz

15 Belüftetes Rackregal, 2 HE

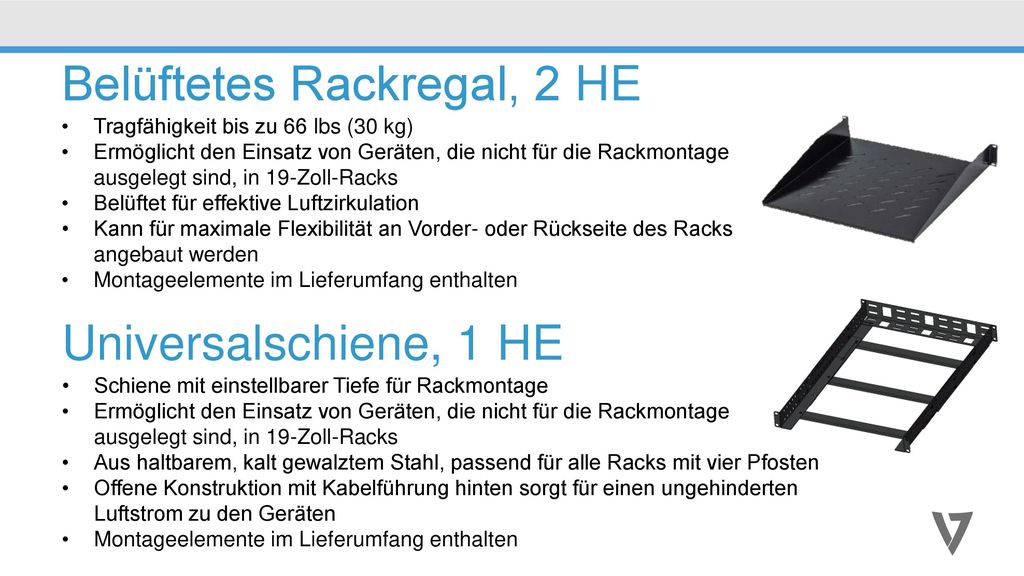

Tragfähigkeit bis zu 66 lbs (30 kg) Ermöglicht den Einsatz von Geräten, die nicht für die Rackmontage ausgelegt sind, in 19-Zoll-Racks Belüftet für effektive Luftzirkulation Kann für maximale Flexibilität an Vorder- oder Rückseite des Racks angebaut werden Montageelemente im Lieferumfang enthalten Universalschiene, 1 HE Schiene mit einstellbarer Tiefe für Rackmontage Ermöglicht den Einsatz von Geräten, die nicht für die Rackmontage ausgelegt sind, in 19-Zoll-Racks Aus haltbarem, kalt gewalztem Stahl, passend für alle Racks mit vier Pfosten Offene Konstruktion mit Kabelführung hinten sorgt für einen ungehinderten Luftstrom zu den Geräten Montageelemente im Lieferumfang enthalten

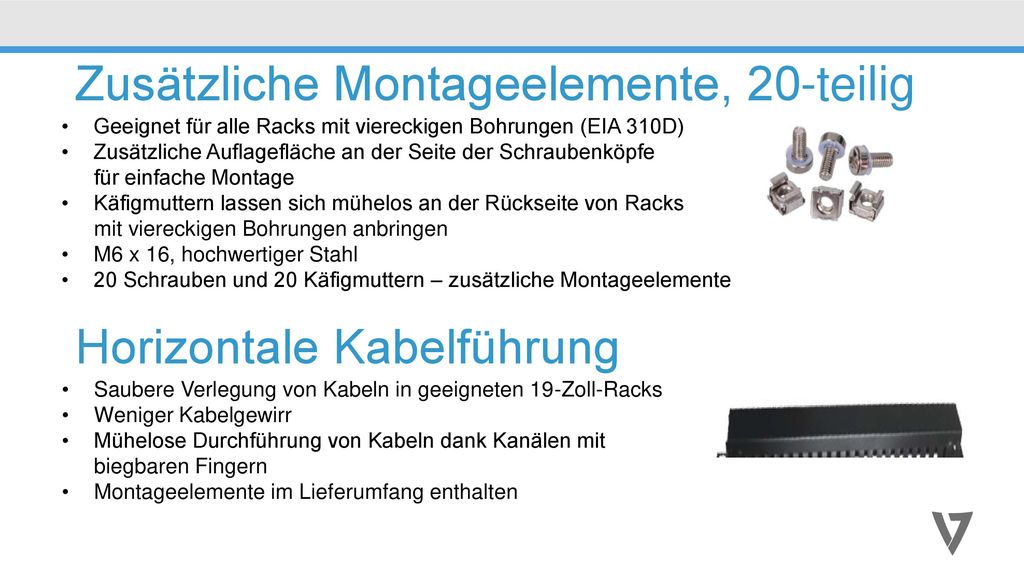

16 Zusätzliche Montageelemente, 20-teilig
Geeignet für alle Racks mit viereckigen Bohrungen (EIA 310D) Zusätzliche Auflagefläche an der Seite der Schraubenköpfe für einfache Montage Käfigmuttern lassen sich mühelos an der Rückseite von Racks mit viereckigen Bohrungen anbringen M6 x 16, hochwertiger Stahl 20 Schrauben und 20 Käfigmuttern – zusätzliche Montageelemente Horizontale Kabelführung Saubere Verlegung von Kabeln in geeigneten 19-Zoll-Racks Weniger Kabelgewirr Mühelose Durchführung von Kabeln dank Kanälen mit biegbaren Fingern Montageelemente im Lieferumfang enthalten

17 Kabelführungsblenden, 1 HE – 10er-Pack

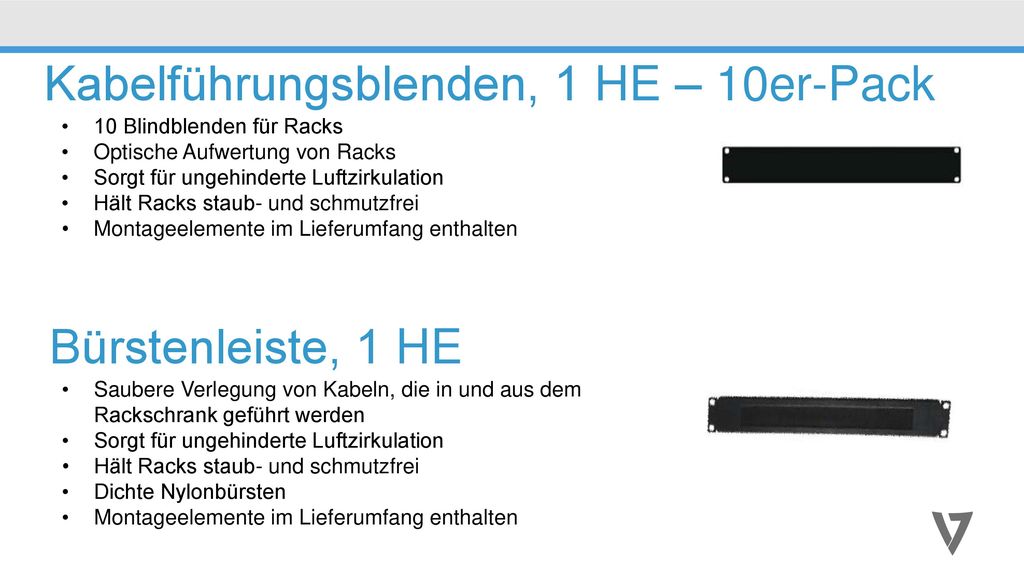

10 Blindblenden für Racks Optische Aufwertung von Racks Sorgt für ungehinderte Luftzirkulation Hält Racks staub- und schmutzfrei Montageelemente im Lieferumfang enthalten Bürstenleiste, 1 HE Saubere Verlegung von Kabeln, die in und aus dem Rackschrank geführt werden Sorgt für ungehinderte Luftzirkulation Hält Racks staub- und schmutzfrei Dichte Nylonbürsten Montageelemente im Lieferumfang enthalten

18 Offenes Rackgestell, 42 HE, mit vier Pfosten

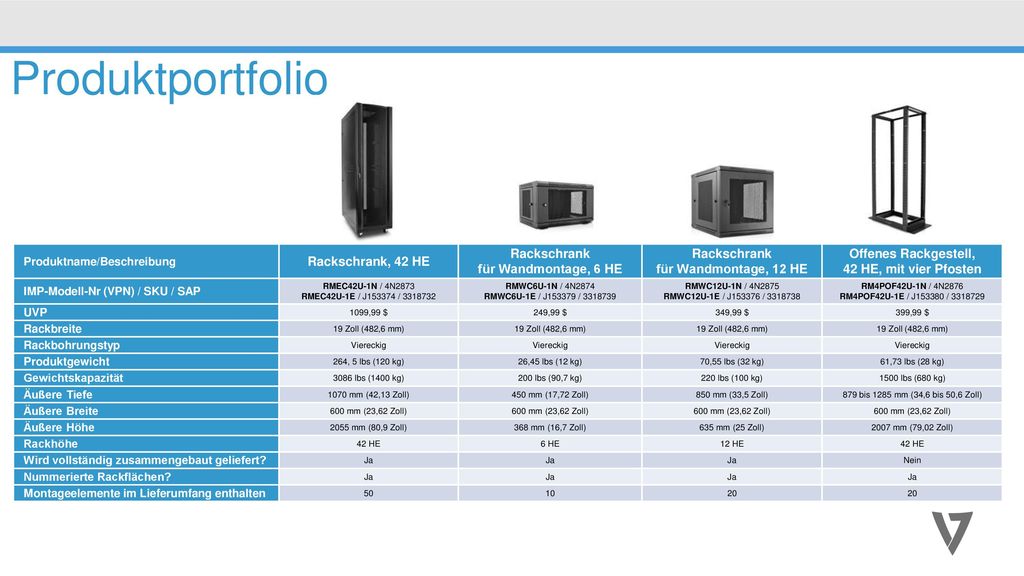

Produktportfolio Produktname/Beschreibung Rackschrank, 42 HE Rackschrank für Wandmontage, 6 HE für Wandmontage, 12 HE Offenes Rackgestell, 42 HE, mit vier Pfosten IMP-Modell-Nr (VPN) / SKU / SAP RMEC42U-1N / 4N2873 RMEC42U-1E / J / RMWC6U-1N / 4N2874 RMWC6U-1E / J / RMWC12U-1N / 4N2875 RMWC12U-1E / J / RM4POF42U-1N / 4N2876 RM4POF42U-1E / J / UVP 1099,99 $ 249,99 $ 349,99 $ 399,99 $ Rackbreite 19 Zoll (482,6 mm) Rackbohrungstyp Viereckig Produktgewicht 264, 5 lbs (120 kg) 26,45 lbs (12 kg) 70,55 lbs (32 kg) 61,73 lbs (28 kg) Gewichtskapazität 3086 lbs (1400 kg) 200 lbs (90,7 kg) 220 lbs (100 kg) 1500 lbs (680 kg) Äußere Tiefe 1070 mm (42,13 Zoll) 450 mm (17,72 Zoll) 850 mm (33,5 Zoll) 879 bis 1285 mm (34,6 bis 50,6 Zoll) Äußere Breite 600 mm (23,62 Zoll) Äußere Höhe 2055 mm (80,9 Zoll) 368 mm (16,7 Zoll) 635 mm (25 Zoll) 2007 mm (79,02 Zoll) Rackhöhe 42 HE 6 HE 12 HE Wird vollständig zusammengebaut geliefert? Ja Nein Nummerierte Rackflächen? Montageelemente im Lieferumfang enthalten 50 10 20

19 Ingram Micro Racks – Vergleich

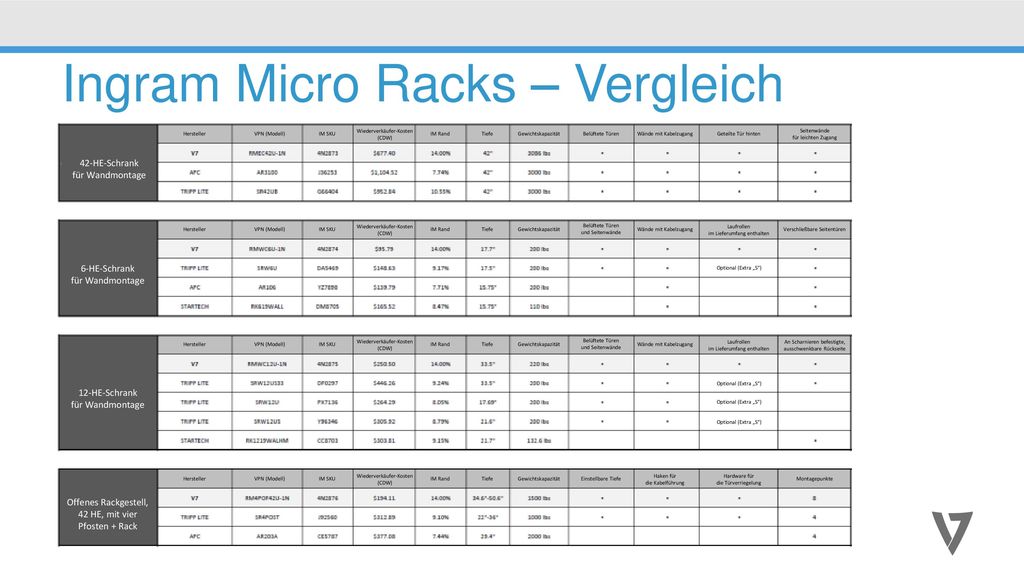

Hersteller VPN (Modell) IM SKU Wiederverkäufer-Kosten (CDW) IM Rand Tiefe Gewichtskapazität Belüftete Türen Wände mit Kabelzugang Geteilte Tür hinten Seitenwände für leichten Zugang 42-HE-Schrank für Wandmontage Hersteller VPN (Modell) IM SKU Wiederverkäufer-Kosten (CDW) IM Rand Tiefe Gewichtskapazität Belüftete Türen und Seitenwände Wände mit Kabelzugang Laufrollen im Lieferumfang enthalten Verschließbare Seitentüren 6-HE-Schrank für Wandmontage Optional (Extra „S“) Hersteller VPN (Modell) IM SKU Wiederverkäufer-Kosten (CDW) IM Rand Tiefe Gewichtskapazität Belüftete Türen und Seitenwände Wände mit Kabelzugang im Lieferumfang enthalten Laufrollen An Scharnieren befestigte, ausschwenkbare Rückseite Optional (Extra „S“) 12-HE-Schrank für Wandmontage Optional (Extra „S“) Optional (Extra „S“) Hersteller VPN (Modell) IM SKU Wiederverkäufer-Kosten (CDW) IM Rand Tiefe Gewichtskapazität Einstellbare Tiefe Haken für die Kabelführung Hardware für die Türverriegelung Montagepunkte Offenes Rackgestell, 42 HE, mit vier Pfosten + Rack
