1 Struktur-Funktions-Modelle von Pflanzen
- Sommersemester Winfried Kurth Universität Göttingen, Lehrstuhl Computergrafik und Ökologische Informatik 6. Vorlesung:

2 letztes Mal: Ausführung einfacher L-Systeme mit GroIMP
einfache Verzweigungsmuster, modelliert mit L-Systemen parametrische L-Systeme

3 als nächstes: weitere L-System-Beispiele
Verwendung von imperativem Code in XL-Programmen Verwendung von Schleifen und Arrays bei Verzweigungen konditionale Regelanwendung (Beispiele)

4 sm09_b04.rgg mehrere Regelblöcke zur Auswahl
Beispiele: sm09_b04.rgg mehrere Regelblöcke zur Auswahl // Extension to the alphabet // Shoot() is an extension of the turtle command F() and stands for an annual shoot module Shoot(float len) extends F(len); // Bud is an extension of a sphere obeject and stands for a terminal bud module Bud(float strength) extends Sphere(0.2) {{ setShader(RED); setTransform(0, 0, 0.3); }}; // Startblock mit dem Startwort protected void init() [ Axiom ==> Bud(5); ] // erster öffentlicher Block (erscheint im Menü als Button) public void wachse() Bud(x), (x > 2) ==> Shoot(x) [ RU(50) Bud(0.7*x) ] [ RU(-50) Bud(0.7*x) ] Bud(x); // zweiter öffentlicher Block (erscheint im Menü als Button) public void stirb() Bud(x), (x < 3) ==> ;

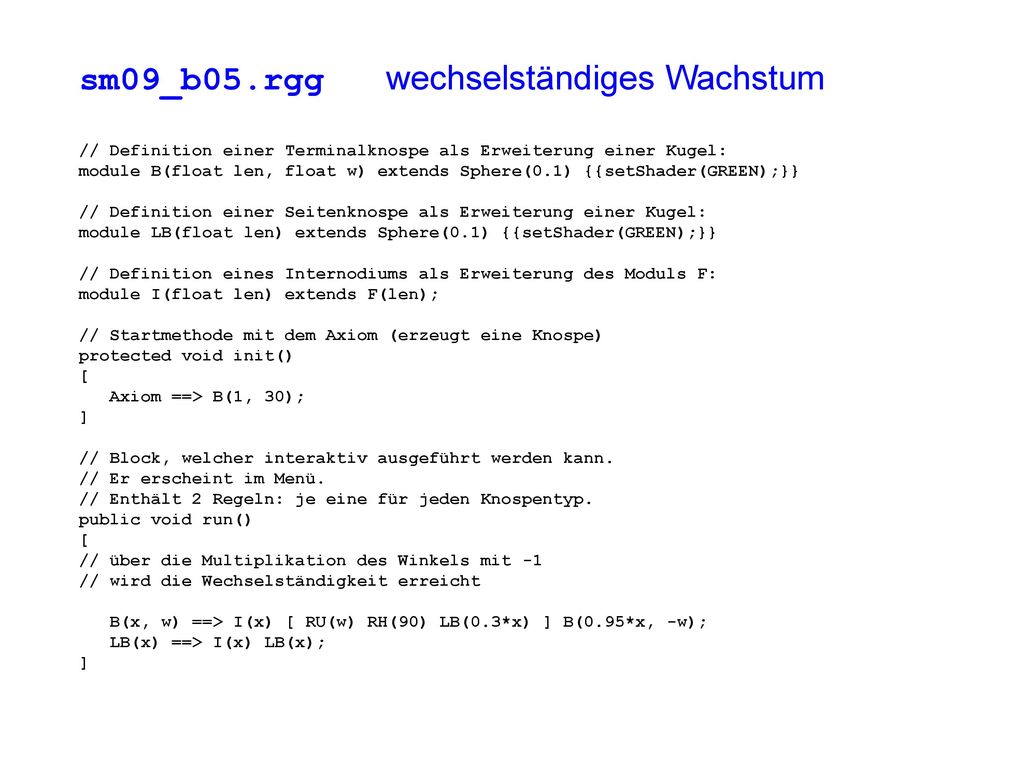

5 sm09_b05.rgg wechselständiges Wachstum
// Definition einer Terminalknospe als Erweiterung einer Kugel: module B(float len, float w) extends Sphere(0.1) {{setShader(GREEN);}} // Definition einer Seitenknospe als Erweiterung einer Kugel: module LB(float len) extends Sphere(0.1) {{setShader(GREEN);}} // Definition eines Internodiums als Erweiterung des Moduls F: module I(float len) extends F(len); // Startmethode mit dem Axiom (erzeugt eine Knospe) protected void init() [ Axiom ==> B(1, 30); ] // Block, welcher interaktiv ausgeführt werden kann. // Er erscheint im Menü. // Enthält 2 Regeln: je eine für jeden Knospentyp. public void run() // über die Multiplikation des Winkels mit -1 // wird die Wechselständigkeit erreicht B(x, w) ==> I(x) [ RU(w) RH(90) LB(0.3*x) ] B(0.95*x, -w); LB(x) ==> I(x) LB(x);

6 sm09_b06.rgg gegenständiges Wachstum
// I für Internode erweitert das Turtle-Kommando F module I(float len) extends F(len); // B steht für eine Knospe (Bud) und wird nicht gezeichnet module B(float len); protected void init() [ Axiom ==> B(5); ] public void run() // Rotation um die up-Achse (RU) und um die head-Achse (RH) B(x) ==> I(x) [ RU(30) RH(90) B(0.7*x) ] [ RU(-30) RH(90) B(0.7*x) ];

7 weitere Beispiele: sm09_b07.rgg Farbgebung für einzelne Elemente durch imperativen Code sm09_b08.rgg Verwendung eigener Module sm09_b21.rgg Seitenzweig-Positionierung

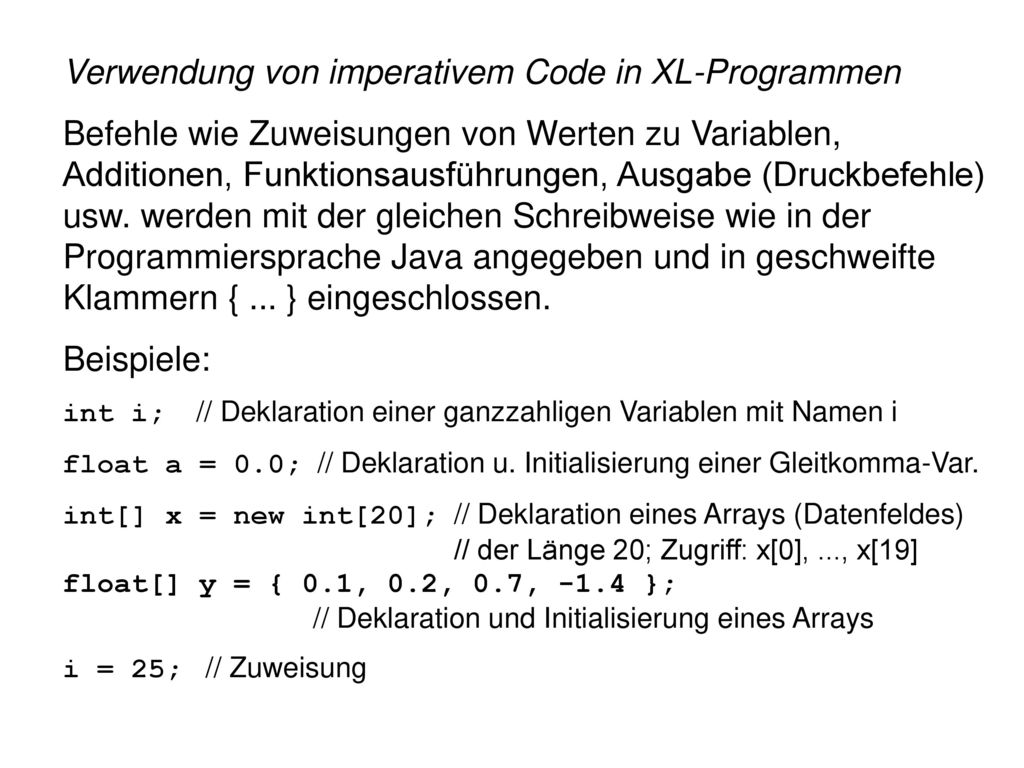

8 Verwendung von imperativem Code in XL-Programmen
Befehle wie Zuweisungen von Werten zu Variablen, Additionen, Funktionsausführungen, Ausgabe (Druckbefehle) usw. werden mit der gleichen Schreibweise wie in der Programmiersprache Java angegeben und in geschweifte Klammern { ... } eingeschlossen. Beispiele: int i; // Deklaration einer ganzzahligen Variablen mit Namen i float a = 0.0; // Deklaration u. Initialisierung einer Gleitkomma-Var. int[] x = new int[20]; // Deklaration eines Arrays (Datenfeldes) // der Länge 20; Zugriff: x[0], ..., x[19] float[] y = { 0.1, 0.2, 0.7, -1.4 }; // Deklaration und Initialisierung eines Arrays i = 25; // Zuweisung

9 Verwendung von imperativem Code (Fortsetzung)
i++; // i wird um 1 erhöht i--; // i wird um 1 vermindert i += 5; // i wird um 5 erhöht i -= 5; // i wird um 5 vermindert i *= 2; // i wird verdoppelt i /= 3; // i wird gedrittelt n = m % a; // n wird der Rest von m bei ganzzahl. Division durch a zugew. x = Math.sqrt(2); // x wird die Quadratwurzel aus 2 zugewiesen if (x != 0) { y = 1/x; } // bedingte Zuweisung von 1/x an y while (i <= 10) { i++; } // Schleife: solange i  10 ist, // wird i um 1 erhöht for (i = 0; i < 100; i++) { x[i] = 2*i; } // imperative // for-Schleife if (i == 0) { ... } // Test auf Gleichheit ( „=“ wäre Zuweisung!)

10 mathematische Konstanten: logische Operatoren:
Datentypen: int ganze Zahlen float Gleitkommazahlen double Gleitkommazahlen, doppelte Präzision char Zeichen (characters) void leerer Typ (für Funktionen, die nichts zurückgeben) mathematische Konstanten: Math.PI  Math.E e logische Operatoren: && und || oder ! nicht

11 einfache Datentypen: int ganze Zahlen float Gleitkommazahlen
double Gleitkommazahlen, doppelte Präzision char Zeichen (characters) void leerer Typ (für Funktionen, die nichts zurückgeben) genauer:

12 mathematische Konstanten:
Math.PI  Math.E e logische Operatoren: && und || oder ! nicht

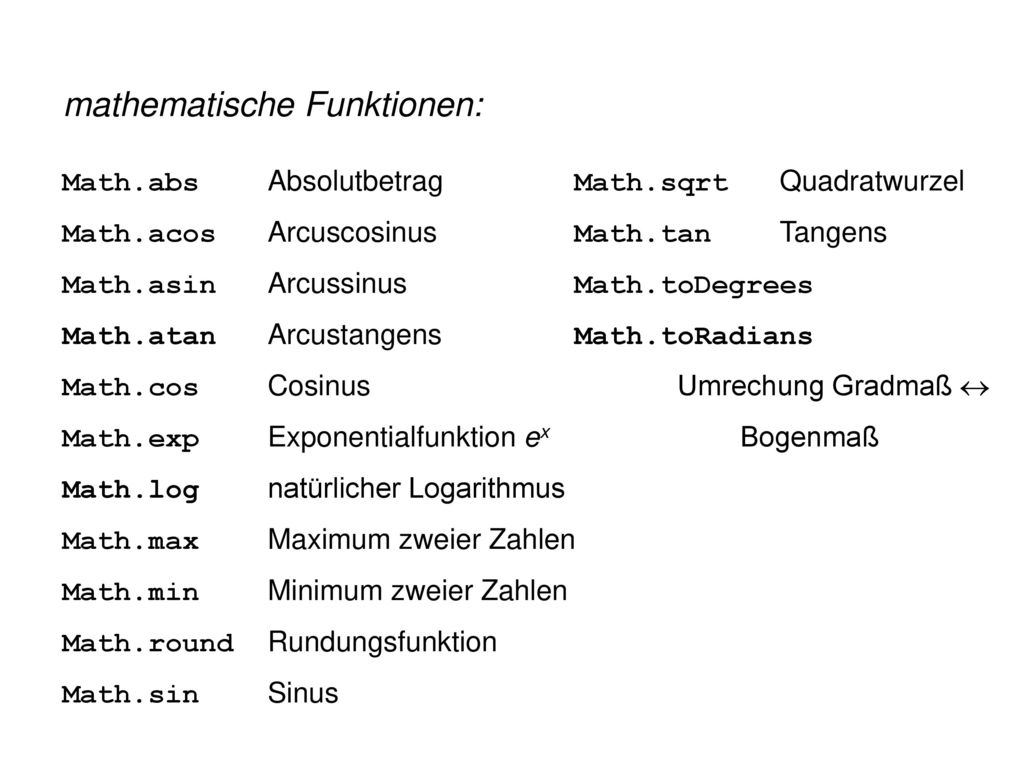

13 mathematische Funktionen:
Math.abs Absolutbetrag Math.sqrt Quadratwurzel Math.acos Arcuscosinus Math.tan Tangens Math.asin Arcussinus Math.toDegrees Math.atan Arcustangens Math.toRadians Math.cos Cosinus Umrechung Gradmaß  Math.exp Exponentialfunktion ex Bogenmaß Math.log natürlicher Logarithmus Math.max Maximum zweier Zahlen Math.min Minimum zweier Zahlen Math.round Rundungsfunktion Math.sin Sinus

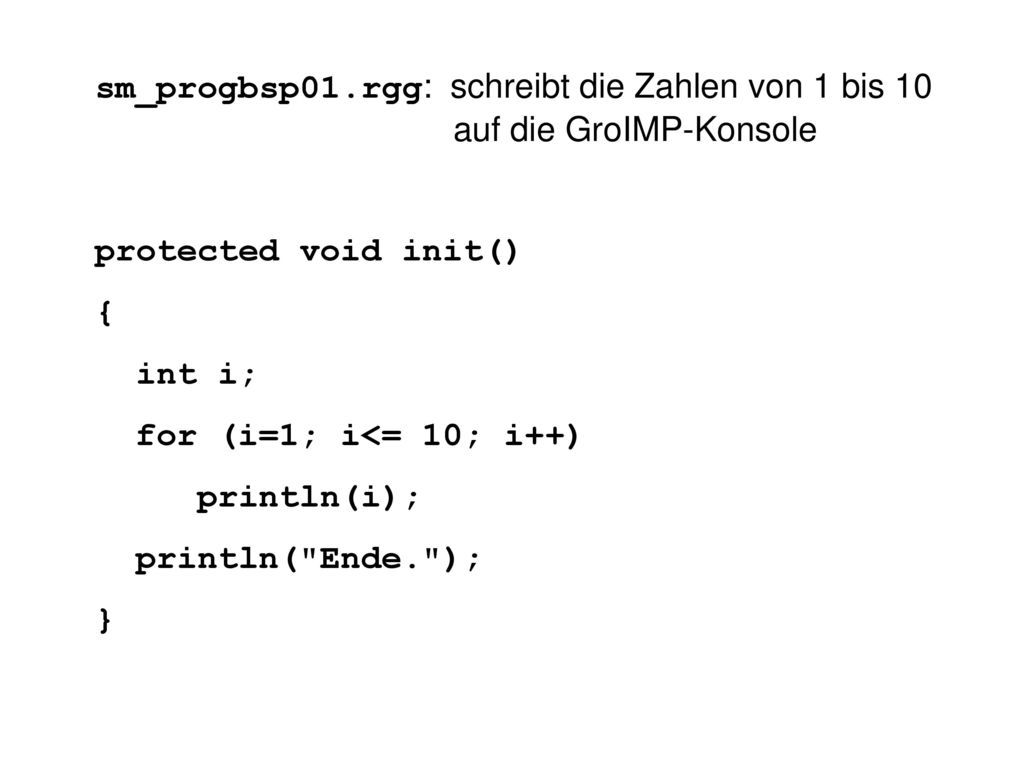

14 sm_progbsp01.rgg: schreibt die Zahlen von 1 bis 10
auf die GroIMP-Konsole protected void init() { int i; for (i=1; i<= 10; i++) println(i); println("Ende."); }

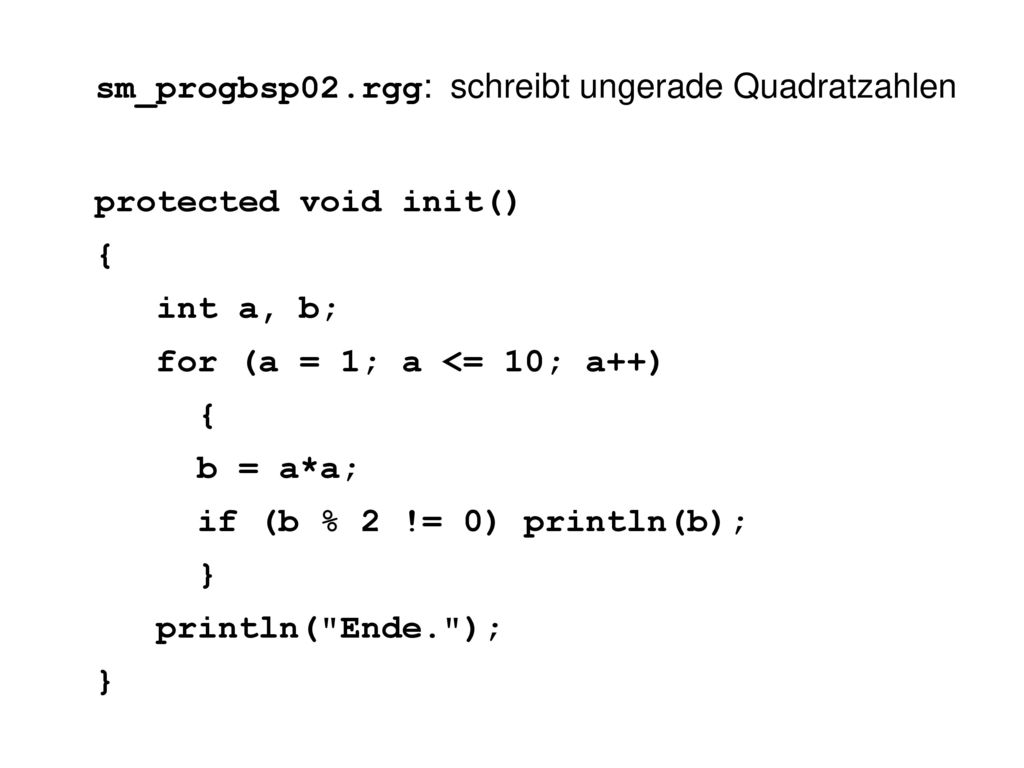

15 sm_progbsp02.rgg: schreibt ungerade Quadratzahlen
protected void init() { int a, b; for (a = 1; a <= 10; a++) b = a*a; if (b % 2 != 0) println(b); } println("Ende.");

16 sm_progbsp03.rgg: schreibt die Fibonacci-Zahlen
protected void init() { int i; int[] fibo = new int[20]; /* Array-Deklaration */ fibo[0] = fibo[1] = 1; for (i=2; i <= 19; i++) fibo[i] = fibo[i-1] + fibo[i-2]; for (i=0; i <= 19; i++) println(fibo[i]); println("Ende."); }

17 sm_progbsp04.rgg: Verwendung einer Funktion
/* ein einfaches imperatives Programm: Eine selbstgeschriebene Funktion berechnet x2 + 1; diese wird für x von 0 bis 1 in 0.1-Schritten ausgewertet. Man achte auf Rundungsfehler und auf die richtige Obergrenze für x. */ public float funktion(float x) { return x*x + 1; } protected void init() float a = 0.0; /* Gleitkommazahl */ while (a <= ) println(funktion(a)); /* wende Funktion an und gib aus */ a += 0.1; /* inkrementiere a */ println("Ende.");

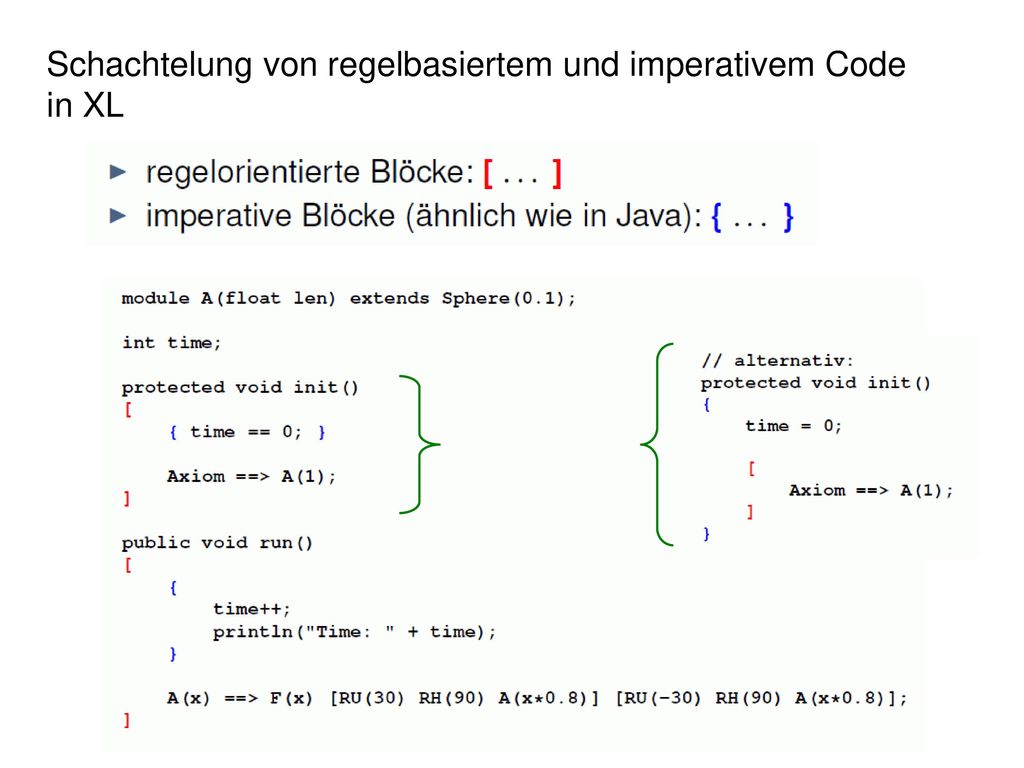

18 Schachtelung von regelbasiertem und imperativem Code in XL

19 Schachtelung von regelbasiertem und imperativem Code in XL

20 Beachten Sie die unterschiedliche Syntax von Kontrollstrukturen im imperativen und im regelbasierten Teil von XL: imperativ: { // ... for (int i = 1; i <= 42; i++) x[i] = 3*i + 1; } regelbasiert: [ A(x) ==> for (int i = 1; i <= 7; i++) ( RU(15) F(x) ); ] (ebenso bei if ( ... ) )

21 Man teste die Beispiele
sm09_b20.rgg Verwendung von Arrays sm09_b22.rgg for-Schleife für Seitenzweige Erweiterung zum Beispiel sm09_b07.rgg (farbige Koch-Kurve) mit eingefügtem imperativen Code: sm09_b07a.rgg Weitergabe von Informationen (hier: Farbe) an Nachfolgeobjekte

22 Beispiel für eine for-Schleife für Seitenzweige: sm09_b22.rgg
protected void init() [ Axiom ==> F(10); ] public void seitenzweig() [ F(x) ==> F(x) L(x) for (int i=1; i<=5; i++) ( [ MRel(0.1*i+0.2) RU((-1**i)*30) F(x*0.2) ] ); ]

23 Beispiel für Verwendung von Arrays zur Steuerung von Längen und Winkeln:
sm09_b20.rgg // ... const float[] laenge = { 1, 1, 0.5, 0.2}; const float[] winkel = {40, 50, 80 , 100 }; public void run1() [ a:A, (a[ordnung] < 4) ==> F(laenge[a[ordnung]]) [ RU( winkel[a[ordnung]]) RH(90) A(a[ordnung]+1) ] [ RU(-winkel[a[ordnung]]) RH(90) A(a[ordnung]+1) ]; ]

24 Konditionale L-System-Regeln in XL
linke_Regelseite, ( Bedingung ) ==> rechte_Regelseite Beispiele: sm09_b11.rgg Bedingungen für Regelanwendungen sm09_b12.rgg Bedingungen für Regelanwendungen (2. Variante) sm09_b13.rgg Verknüpfung zweier Bedingungen

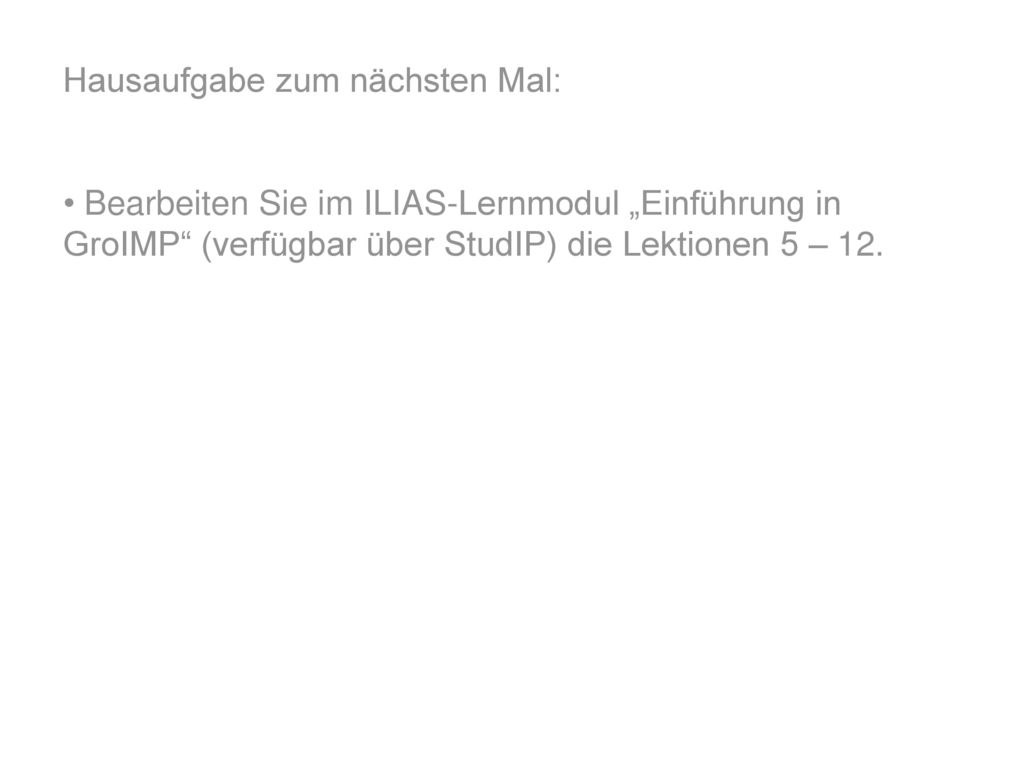

25 Hausaufgabe zum nächsten Mal:
Bearbeiten Sie im ILIAS-Lernmodul „Einführung in GroIMP“ (verfügbar über StudIP) die Lektionen 5 – 12.
