1 Sicherheitstechnik Elektronischer Zylinder CELx/x
Gebäudesystemtechnik Sicherheitstechnik Elektronischer Zylinder CELx/x © STO/G - Slide 1

2 Elektronischer Zylinder CEL Allgemeine Beschreibung
Der SafeKey Türzylinder CELx/x ist ein elektronischer Schließzylinder, der in Türen mit Einsteckschlössern nach DIN (Zylinderschlösser) eingebaut werden kann. Er hat einen modularen Aufbau und lässt sich im Baukastenprinzip an verschiedene Türstärken anpassen. 2 Varianten CEL/9 zum Scharfschalten von Einbruchmeldeanlagen mit elektronischem Schlüssel SCS per Funk über L240/BS mit FE9. CELC/S als stand-alone Zylinder mit Schlüsselleser und Codeeingabemöglichkeit zum Einsatz in Schließanlagen STO/G – Slide 2

3 Elektronischer Zylinder CELx/x Hauptvorteile
Elektronische, fälschungssichere Schlüssel, ohne Batterie Verlorene Schlüssel/Codes können gelöscht, neue Schlüssel/Codes einfach neu dazugelernt werden. Anpassbar an Türblattstärken bis 90mm (auch größere Längen möglich; Sonderbestellung) Stand-Alone Version CELC/S mit zusätzlicher Code-Eingabemöglichkeit Scharfschaltversion CEL9 verdrahtungsfrei dank Funkanbindung STO/G – Slide 3

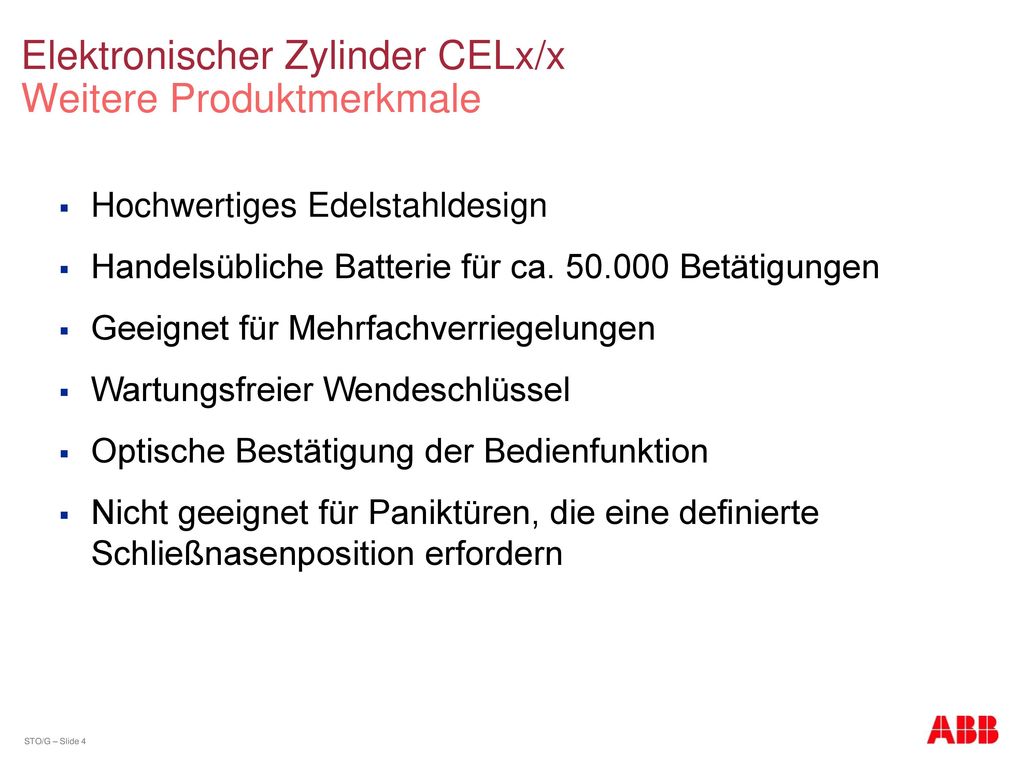

4 Elektronischer Zylinder CELx/x Weitere Produktmerkmale
Hochwertiges Edelstahldesign Handelsübliche Batterie für ca Betätigungen Geeignet für Mehrfachverriegelungen Wartungsfreier Wendeschlüssel Optische Bestätigung der Bedienfunktion Nicht geeignet für Paniktüren, die eine definierte Schließnasenposition erfordern STO/G – Slide 4

5 Elektronischer Zylinder CEL Mögliche Schließmedien
Schlüssel SCM Schlüssel SCM oder Codeeingabe STO/G – Slide 5

6 Elektronischer Zylinder CEL Funkanbindung
BELT/9 oder CEL/9 BELT/9 oder CEL/9 STO/G – Slide 6

7 Elektronischer Zylinder CEL9 Einbindung in Einbruchmeldesystem
4 4 4 4 4 XIB KNX STO/G – Slide 7

8 Elektronischer Zylinder CELx/x Verlängerungen (1)
Die Stärke von Türblättern kann sehr variieren, deshalb gibt es Schließzylinder immer in unterschiedlichen Abmessungen. Der CELx/x wird ab Werk mit einem Maß von 30mm innen und 30mm außen geliefert (gemessen von Mitte Stulpschraube bis Außenkante Türblatt bzw. Türschild). Die Konstruktion des CEL mit einer Teleskopachse erlaubt es, den Zylinder vor Ort bis auf 90 mm zu verlängern. STO/G – Slide 8

9 Elektronischer Zylinder CELx/x Verlängerungen (2)
SafeKey CEL wird ab Werk in 30/30 ausgeliefert, d. h. das Maß zwischen Stulpschraube und Türkanten außen/innen beträgt jeweils 30 mm. Durch verschiedene Verlängerungsstücke lässt sich der Zylinder vor Ort in 5 mm-Schritten auf max. 90 mm Gesamtlänge verlängern. Verlängerungsstücke sind von 5 – 30 mm erhältlich, wobei folgende Vorgaben nicht überschritten werden dürfen: Max. Verlängerung innen: 20 mm Max. Verlängerung außen: 30 mm Max. Gesamtlänge: 90 mm (d. h. Grundlänge von 60 mm darf um insgesamt 30 mm verlängert werden). Für die Demontage/Montage ist ein Werkzeugsatz erforderlich. STO/G – Slide 9

10 STO/G – Slide 10
