EVALUIERUNG mit GPS-Messungen

Präsentation zum Thema: "EVALUIERUNG mit GPS-Messungen"—  Präsentation transkript:

1 EVALUIERUNG mit GPS-Messungen
Messnetz Geoforschungszentrum Potsdam (Galina Dick) Jede Station liefert alle 15 Minuten den Integrierten Wasserdampfgehalt (IWV) Ideal zum Vergleich mit COSMO-DE Modell (Modelloutput alle 15 Minuten) GPS-Stationen

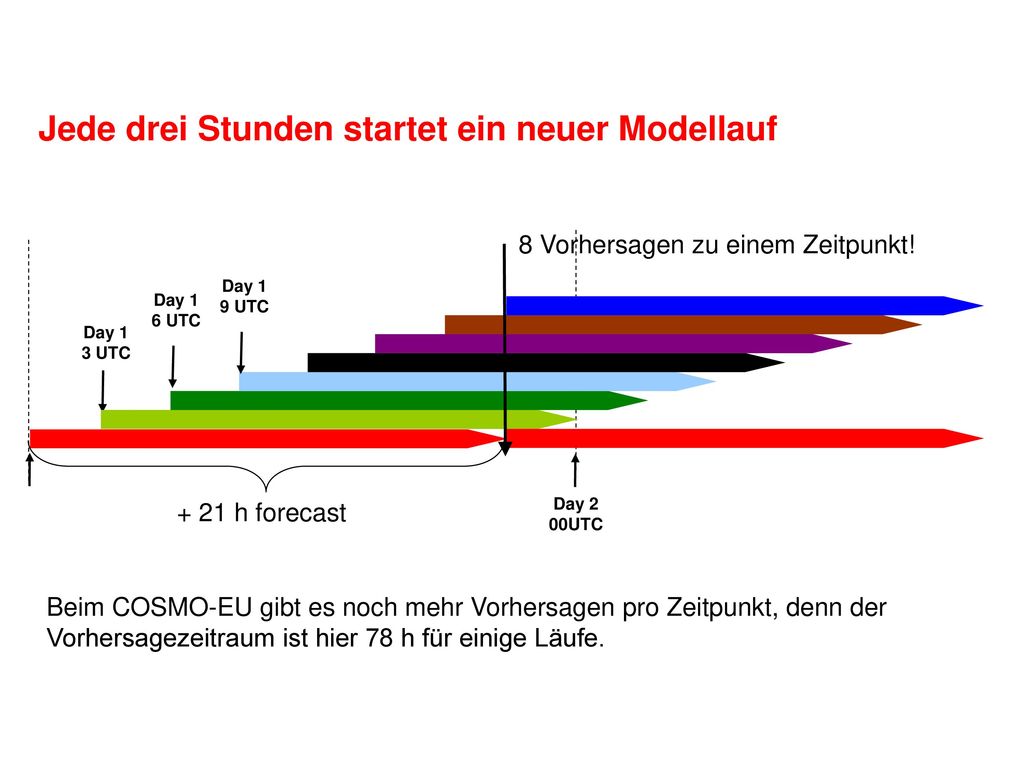

2 Jede drei Stunden startet ein neuer Modellauf
8 Vorhersagen zu einem Zeitpunkt! Day 1 9 UTC Day 1 6 UTC Day 1 3 UTC + 21 h forecast Day 2 00UTC Beim COSMO-EU gibt es noch mehr Vorhersagen pro Zeitpunkt, denn der Vorhersagezeitraum ist hier 78 h für einige Läufe.

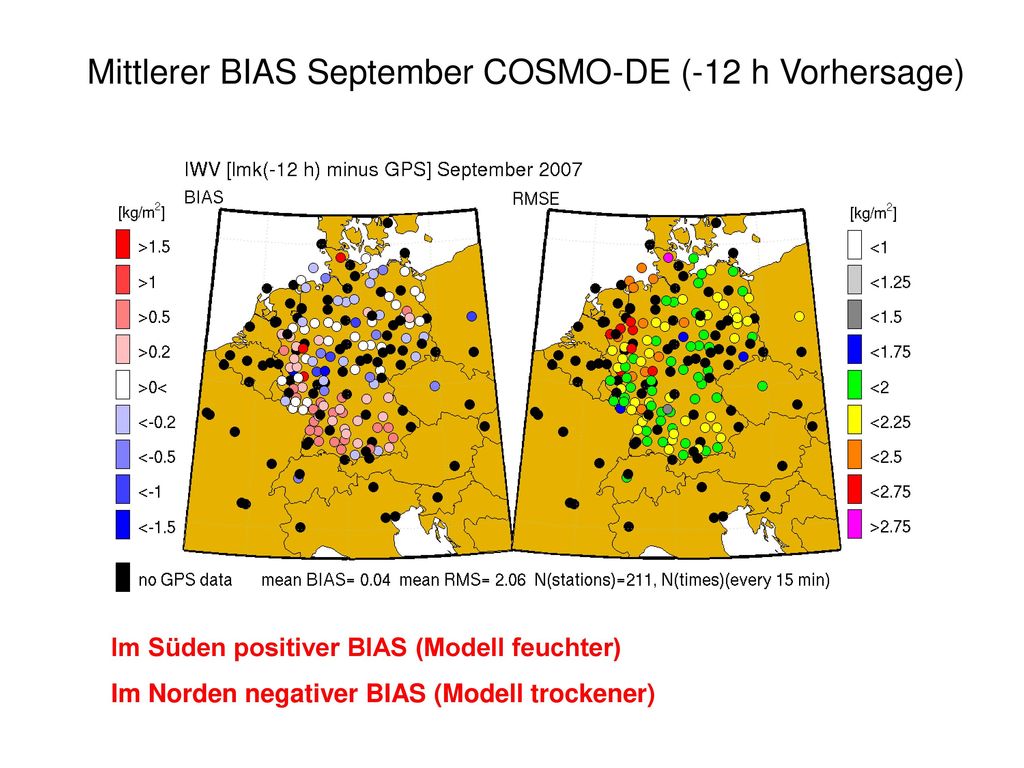

3 Mittlerer BIAS September COSMO-DE (-12 h Vorhersage)
Im Süden positiver BIAS (Modell feuchter) Im Norden negativer BIAS (Modell trockener)

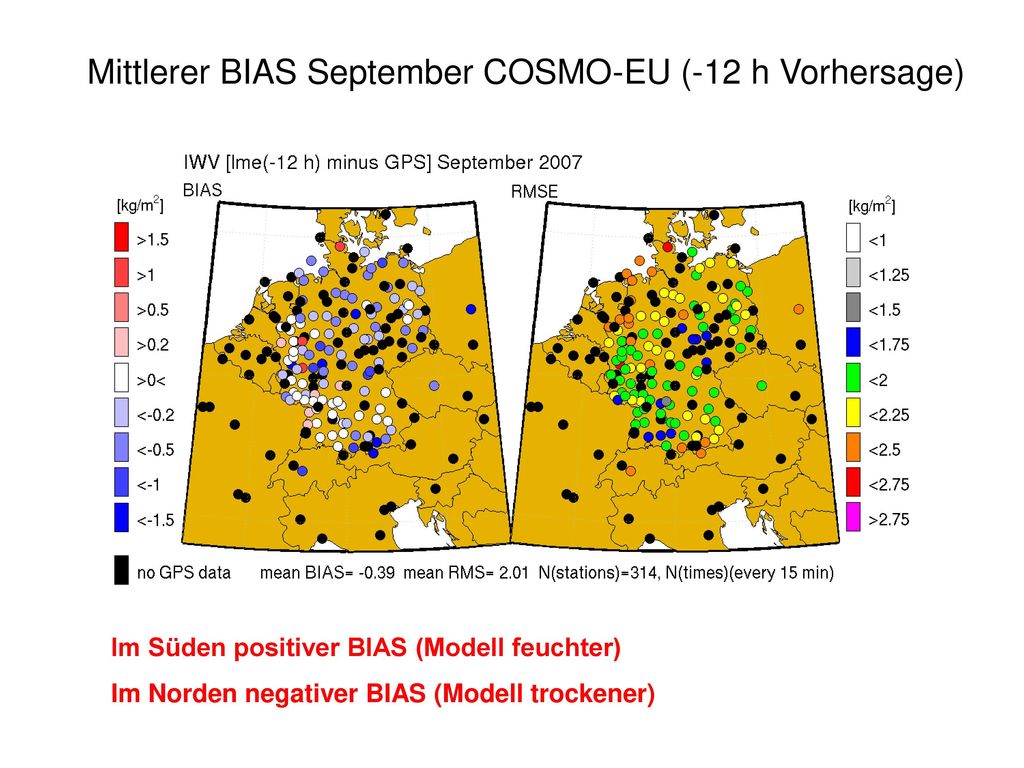

4 Mittlerer BIAS September COSMO-EU (-12 h Vorhersage)
Im Süden positiver BIAS (Modell feuchter) Im Norden negativer BIAS (Modell trockener)

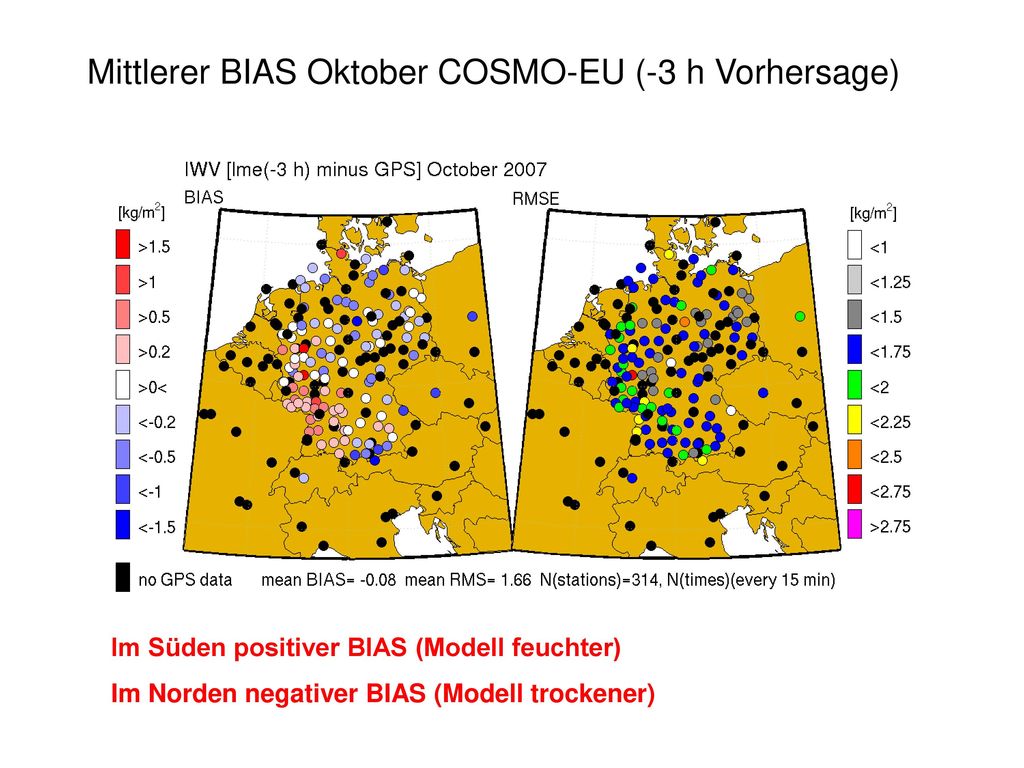

5 Mittlerer BIAS Oktober COSMO-EU (-3 h Vorhersage)
Im Süden positiver BIAS (Modell feuchter) Im Norden negativer BIAS (Modell trockener)

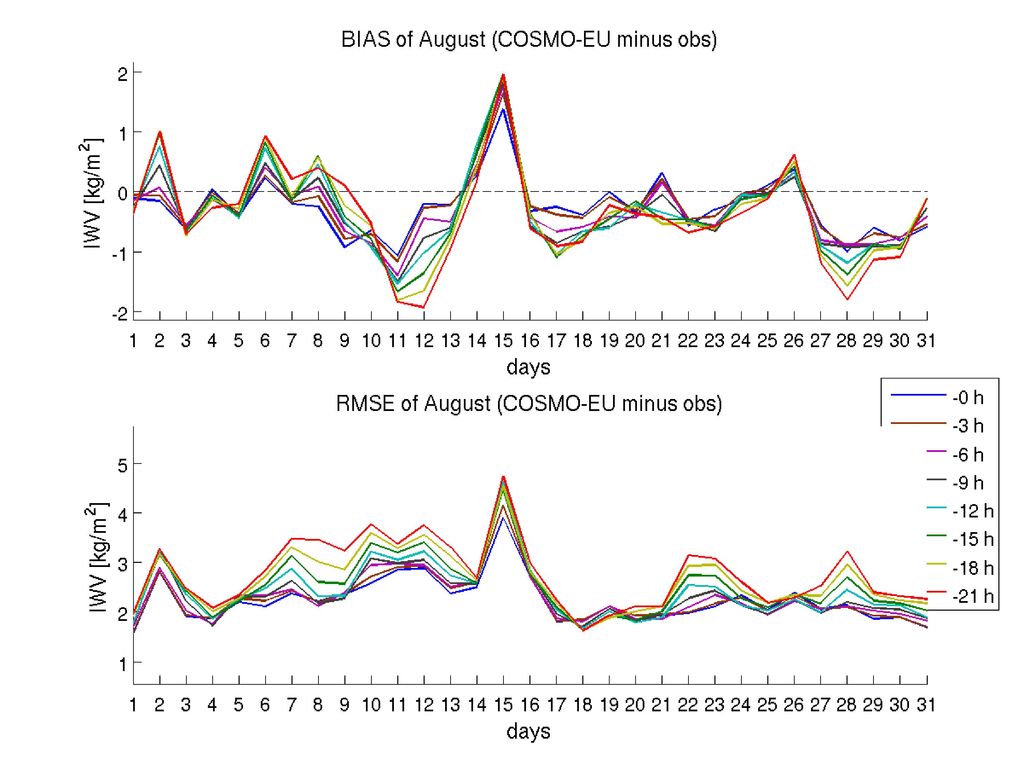

6 Mittelung über alle Differenzen (Modelldaten minus verfügbaren GPS-Messungen) im Modellgebiet
Mittelung dieser Differenzen über den gesamten jeweiligen Tag - Für acht verschiedene Vorhersagezeiten

7

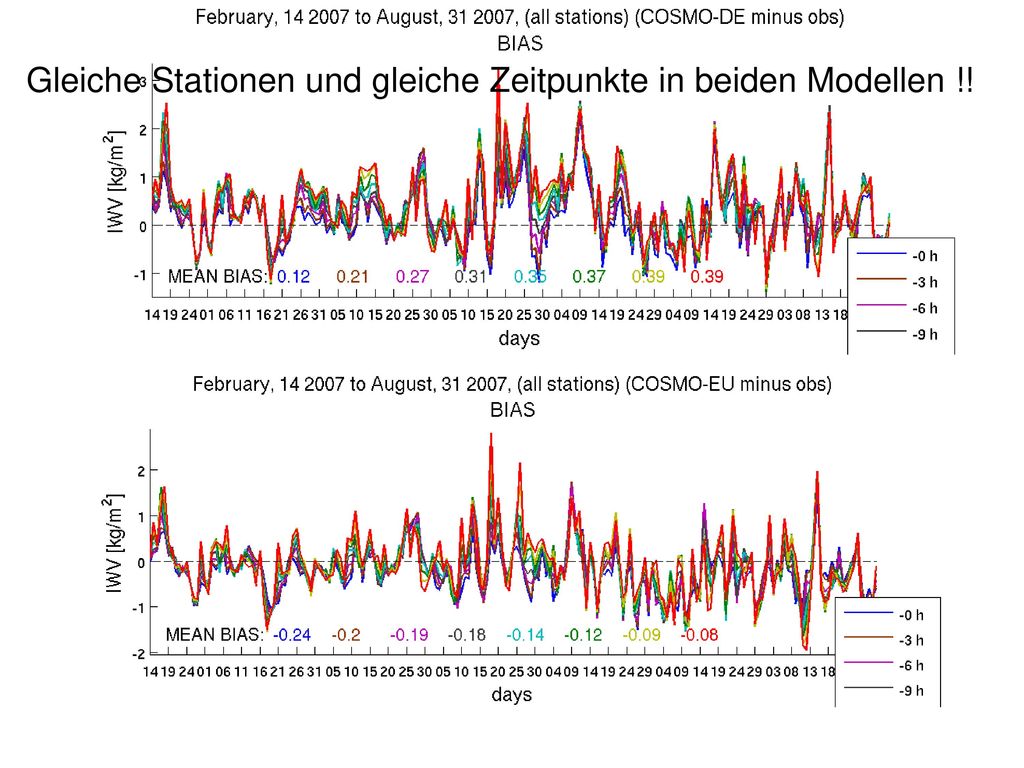

8 Gleiche Stationen und gleiche Zeitpunkte in beiden Modellen !!

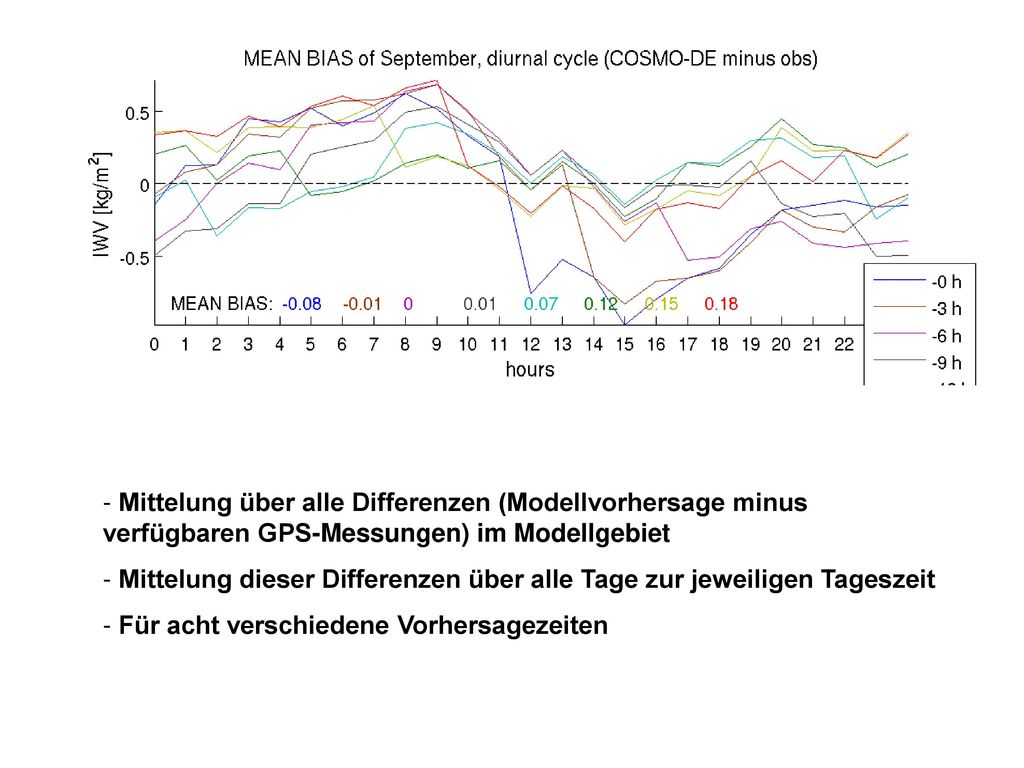

9 Mittelung über alle Differenzen (Modellvorhersage minus verfügbaren GPS-Messungen) im Modellgebiet
Mittelung dieser Differenzen über alle Tage zur jeweiligen Tageszeit - Für acht verschiedene Vorhersagezeiten

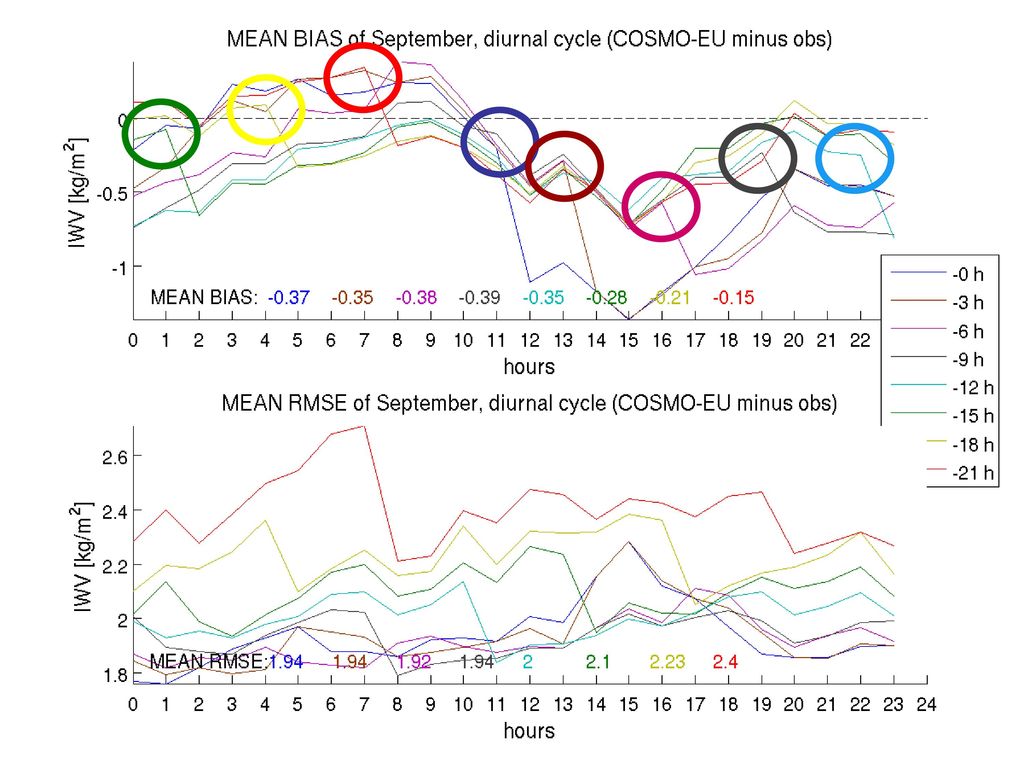

10

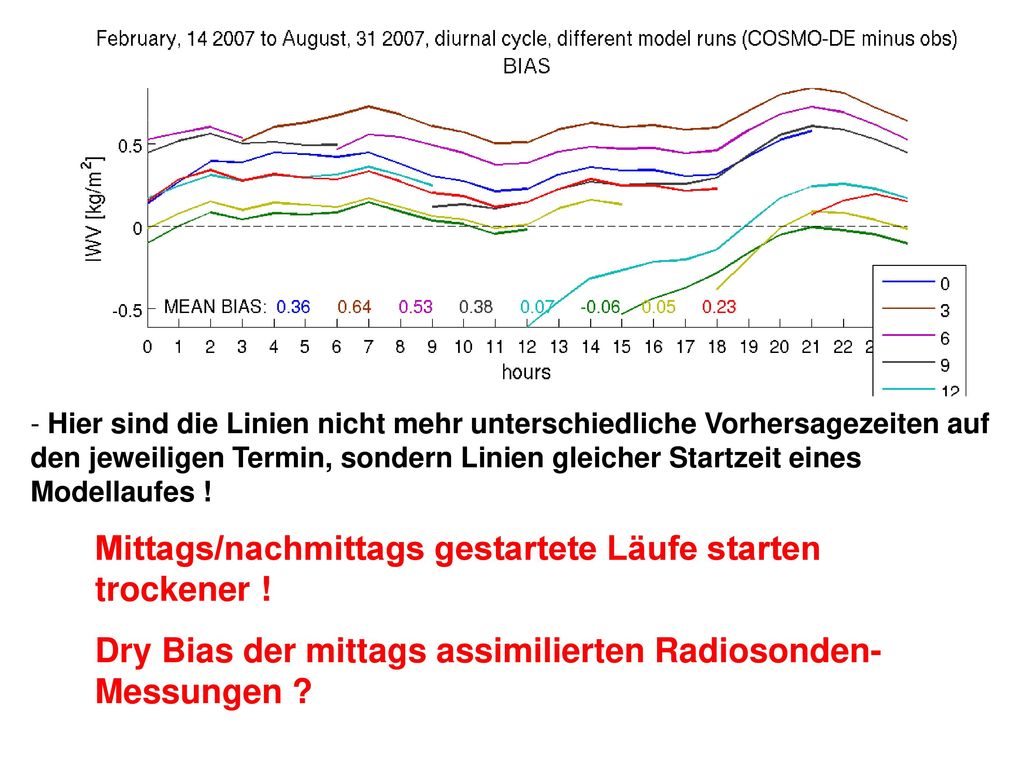

11 Mittags/nachmittags gestartete Läufe starten trockener !
Hier sind die Linien nicht mehr unterschiedliche Vorhersagezeiten auf den jeweiligen Termin, sondern Linien gleicher Startzeit eines Modellaufes ! Mittags/nachmittags gestartete Läufe starten trockener ! Dry Bias der mittags assimilierten Radiosonden-Messungen ?

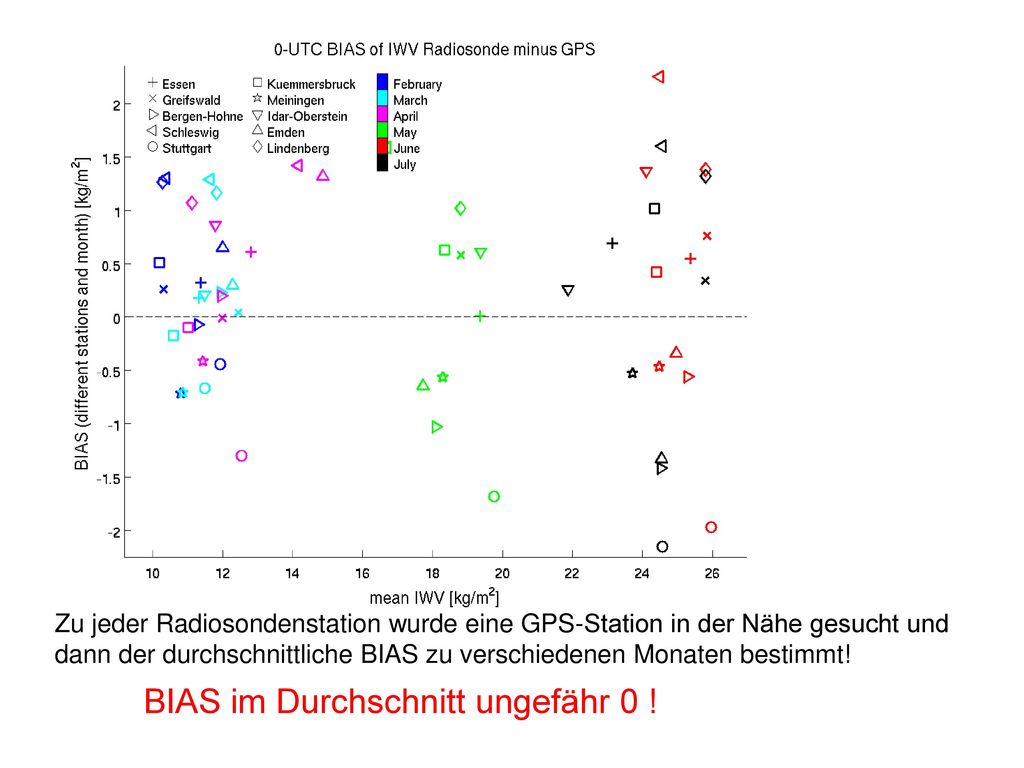

12 BIAS im Durchschnitt ungefähr 0 !
Zu jeder Radiosondenstation wurde eine GPS-Station in der Nähe gesucht und dann der durchschnittliche BIAS zu verschiedenen Monaten bestimmt! BIAS im Durchschnitt ungefähr 0 !

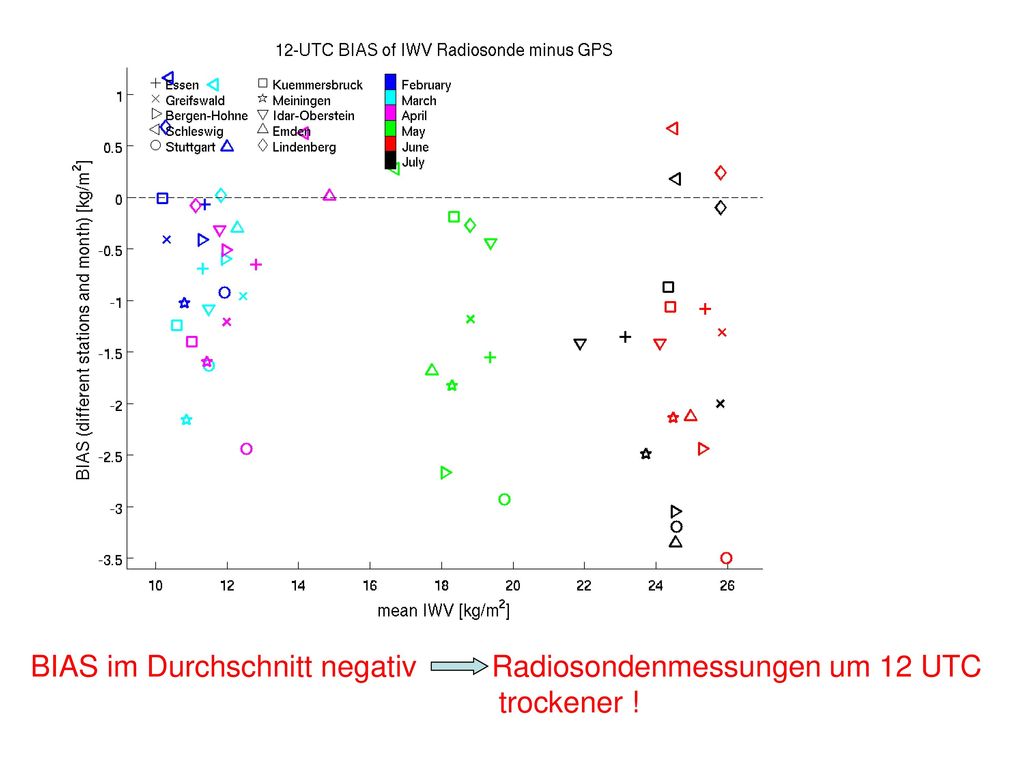

13 BIAS im Durchschnitt negativ Radiosondenmessungen um 12 UTC trockener !

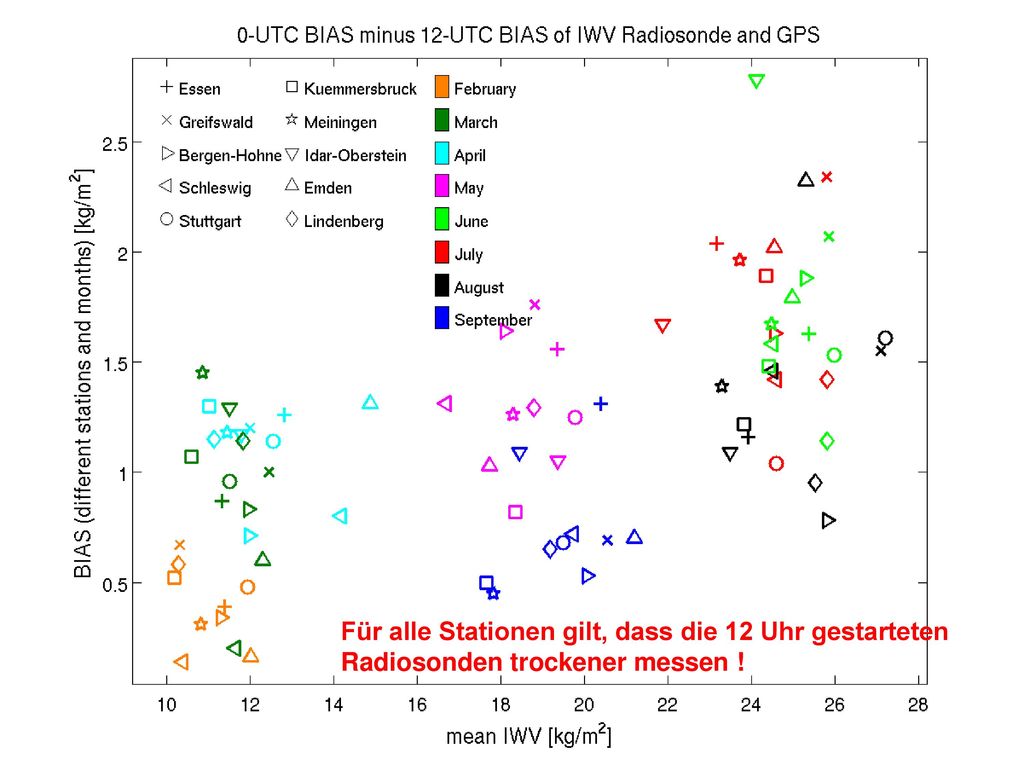

14 Für alle Stationen gilt, dass die 12 Uhr gestarteten Radiosonden trockener messen !

15 Dry BIAS auch im COSMO-EU zu sehen !
Tagesgang vom COSMO-EU schlechter getroffen !

16 Anfeuchten der mittags/nachmittags gestarteten Modelläufe !
Dadurch erst sogar eine Verbesserung in der Vorhersagequalität mit der Zeit !

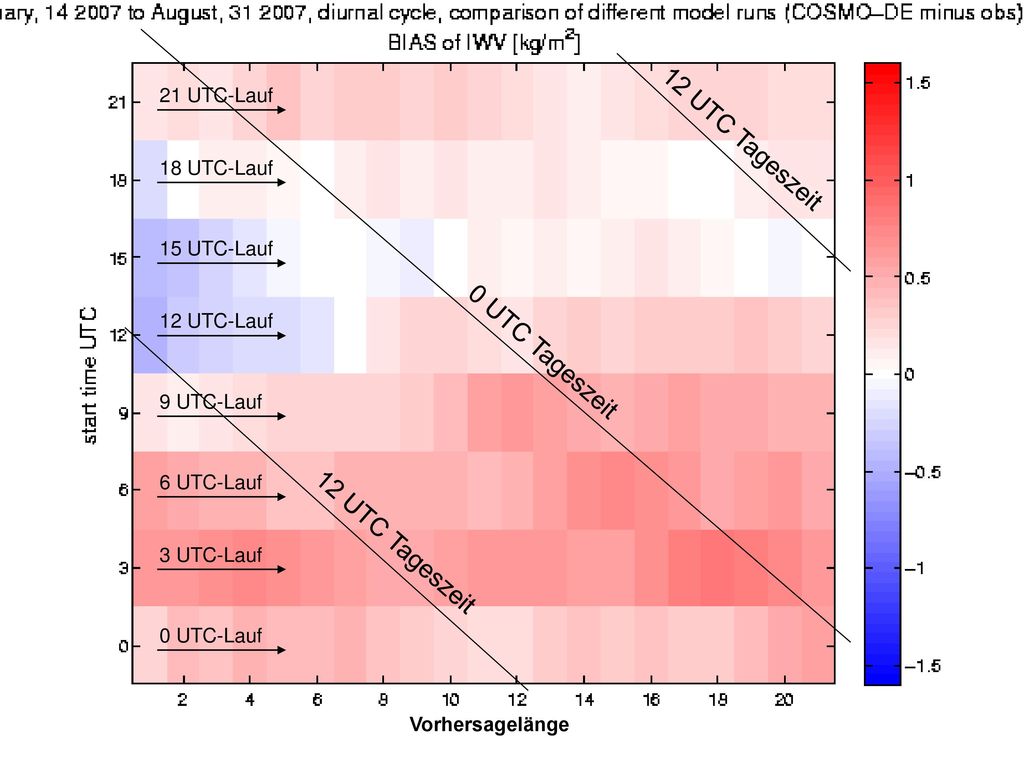

17 12 UTC Tageszeit 0 UTC Tageszeit 12 UTC Tageszeit 21 UTC-Lauf
Vorhersagelänge

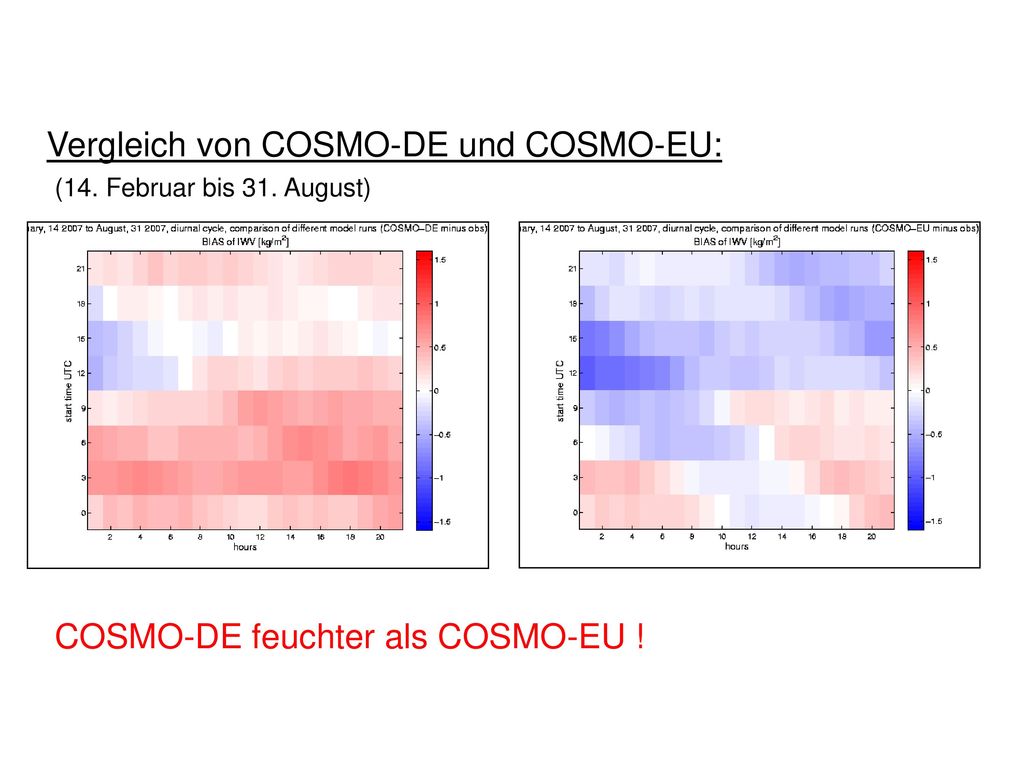

18 Vergleich von COSMO-DE und COSMO-EU:
(14. Februar bis 31. August) COSMO-DE feuchter als COSMO-EU !

19 IWV (COSMO-DE, COSMO-EU minus GPS) :
Zusammenfassung IWV (COSMO-DE, COSMO-EU minus GPS) : Nord-Süd Gefälle im mittleren BIAS in Deutschland bei beiden Modellen (Modelle im Süden feuchter) Mittags/nachmittags gestartete Läufe starten trockener (Dry Bias der mittags assimilierten Radiosonden-Messungen) Tagesgang vom COSMO-EU ist schlechter getroffen Anfeuchten der mittags/nachmittags gestarteten Modelläufe - dadurch erst sogar eine Verbesserung in der Vorhersagequalität mit der Zeit COSMO-DE feuchter als COSMO-EU
