2 Rund um die Dampfmaschine und ihrer Geschichte und deren Erfinder
(Bild 1) letzte Seite zur Startseite Präsentation Beenden zur letzten Seite nächste Seite

3 Warum wurde die Dampfmaschine erfunden? Wer hat sie erfunden?
Welche Technik steht dahinter? Welche Geschichte verbindet sie? Wollt ihr die Antworten auf diese Fragen wissen? Ich habe sie für euch heraus gefunden? Klickt einfach weiter und ihr wertet die Antworten finden! Ich wünsch euch viel Spaß beim Klicken!!!!!!!!! letzte Seite zur Startseite Präsentation Beenden zur letzten Seite nächste Seite

4 Menü Problem Prinzip Geschichte Anderes Gesetz Schluss Beispiel
Quellennachweis Bilder und Texte Funktion letzte Seite zur Startseite Präsentation Beenden zur letzten Seite

5 Problem der Menschheit
Die Menschen wollten eine Maschine erfinden die leistungsfähig ist, Menschen und schwere Gegenstände zu transportieren. Sie wollten schneller von Ort zu Ort reisen, ohne das sie weite Wege mit der Kutsche zurücklegen bzw. zu Fuß laufen mussten. Die Tiere sollten von schwerer Arbeit entlastet werden Sie wollten eine Zeit und Kraft sparende Maschine erfinden! letzte Seite zur Startseite Präsentation Beenden zur letzten Seite

6 Atmosphärische Kolbendynamik
Geschichte (Erfinder) (Text 1) Erste Versuchskonstruktion der Dampfmaschine Von Denis Papin ( französischer Physiker ) um 1690 Atmosphärische Kolbendynamik Von Thomas Saery (englischer Mechaniker ) zur gleichen Zeit Aspirationsmaschine Von Thomas Newcomen um 1705 Kolbenmaschine Von James Watt 1769 erster Erfinder der industriellen einsetzbaren Form Dampfmaschine letzte Seite zur Startseite Präsentation Beenden zur letzten Seite nächste Seite

7 James Watt wurde am 19.01.1736 in Greenock bei Glasgow in
Geschichte James Watt wurde am in Greenock bei Glasgow in Schottland geboren. Mit 15 Jahren war er durch sein ehrgeiziges studieren von Büchern mit den wichtigsten naturwissenschaftlichen Grundlagen vertraut. Der Tot seiner Mutter und die wirtschaftliche Niederlage seines Vaters als Schiffbauer war für ihn ein entscheidendes Erlebnis und er fasste den Entschluss, eine Ausbildung als Mechaniker zu erlernen. Seit dem 19. Lebensjahr arbeitete er als Hersteller von mathematischen Instrumenten. Er interessierte sich schon bald für die Dampfmaschine. Im Jahr 1763 bekam er den Auftrag von den englischen Ingenieuren Savery und Newcomen, er sollte ihre Newcomen-Maschine reparieren. Sie diente dazu Wasser aus dem Bergwerk zu pumpen. letzte Seite zur Startseite Präsentation Beenden zur letzten Seite nächste Seite

8 stehen, sie verbrauchte sehr viel Kohle.
Watt scheiterte die Maschine in gang zu bringen, sie blieb immer wieder stehen, sie verbrauchte sehr viel Kohle. James studierte alle Bücher über die Dampfmaschine auch genannt „Feuermaschine“ , doch keines konnte erklären warum die Newcomen- Maschine so einen schlechten Wirkungsgrad hat. Er befasste sich mit dem Zylinder und dem Kessel und entdeckte, gewaltige Möglichkeiten zur Dampfeinsparung. Im Jahr 1765 kam ihm die erlösende Idee, die Dampfkondensation vom Zylinder zutrennen. Es entstand der Kondensator und darauf folgte das Watt´sche Model einer Dampfmaschine (Text 2) letzte Seite zur Startseite Präsentation Beenden zur letzten Seite

9 Beispiele der Dampfmaschine
Die Dampfmaschine wurde eingesetzt in verschiedenen Arten als Kolbenmaschine: Kraft oder Antriebsmaschine z.B.: Dampfschifffahrt, Dampflok, Dampfmobil Arbeit und Werkzeugmaschinen z.B.: Bock-, Hammer-, Turm- und Wanddampfmaschinen, Brikettpressen mit Dampfantrieb Übertragungsmechanismen sind z.B.: Zahnradgetriebe, Riementransmission, Gestänge (Text 3) letzte Seite zur Startseite Präsentation Beenden zur letzten Seite

10 (Bild 2) Funktion letzte Seite zur Startseite Präsentation Beenden zur letzten Seite nächste Seite

11 Schema: Hauptteil und Funktion einer Kolbendampfmaschine:
Dampferzeuger; Ke: Kessel Wirkende Teile; D: Frischdampfleitung Z: Zylinder K: Kolben mit Kolbenstange D‘: Abdampfleitung Triebwerk; Kk: Kreuzkopf G: Geradführung Ku: Kurbelstange Kw: Kurbelwelle S: Schwungrad letzte Seite zur Startseite Präsentation Beenden zur letzten Seite nächste Seite

12 Steuerung ( Dampfverteilung) ; V1: Einlassventil V2: Auslassventil
1: Vorwärtsgang des Kolben 2: Rückwärtsgang des Kolben (Text 4) letzte Seite zur Startseite Präsentation Beenden zur letzten Seite nächste Seite

13 Wie funktioniert die Dampfmaschine
1: Vorwärtsgang des Kolben : Rückwärtsgang des Kolben D: Frischdampfleitung V1: Einlassventil Z: Zylinder V2: Auslassventil D´: Abdampfleitung letzte Seite zur Startseite Präsentation Beenden zur letzten Seite nächste Seite

14 Im Kassel wo Holzkohle verbrannt wird entsteht Frischdampf der durch

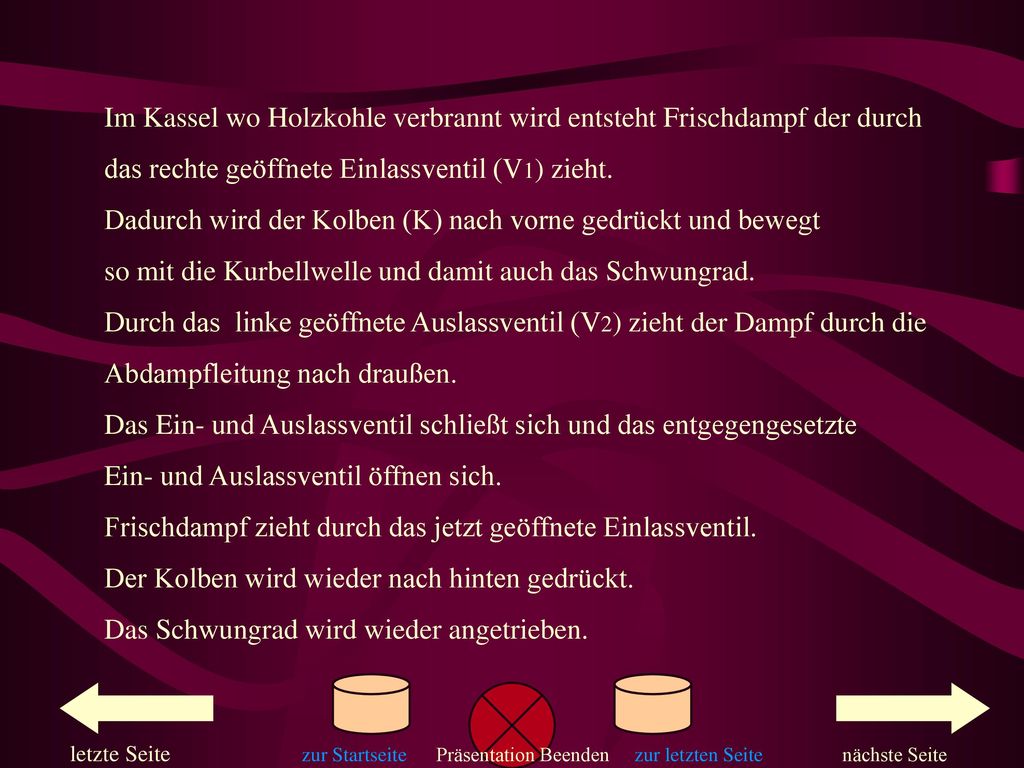

das rechte geöffnete Einlassventil (V1) zieht. Dadurch wird der Kolben (K) nach vorne gedrückt und bewegt so mit die Kurbellwelle und damit auch das Schwungrad. Durch das linke geöffnete Auslassventil (V2) zieht der Dampf durch die Abdampfleitung nach draußen. Das Ein- und Auslassventil schließt sich und das entgegengesetzte Ein- und Auslassventil öffnen sich. Frischdampf zieht durch das jetzt geöffnete Einlassventil. Der Kolben wird wieder nach hinten gedrückt. Das Schwungrad wird wieder angetrieben. letzte Seite zur Startseite Präsentation Beenden zur letzten Seite nächste Seite

15 Durch das Wechselseitige öffnen und schließen des
gegenüberliegenden Ein- und Auslassventils und dadurch bedingte unterschiedliche einströmen des Frischdampfes entsteht die Kolbenbewegung. letzte Seite zur Startseite Präsentation Beenden zur letzten Seite

16 Wärme Energie wird in mechanische Energie umgewandelt Prinzip
Bei der Dampfmaschine gibt es viele verschiedene Gesetze, aber das Prinzip bei der Dampfmaschine ist: Wärme Energie wird in mechanische Energie umgewandelt letzte Seite zur Startseite Präsentation Beenden zur letzten Seite

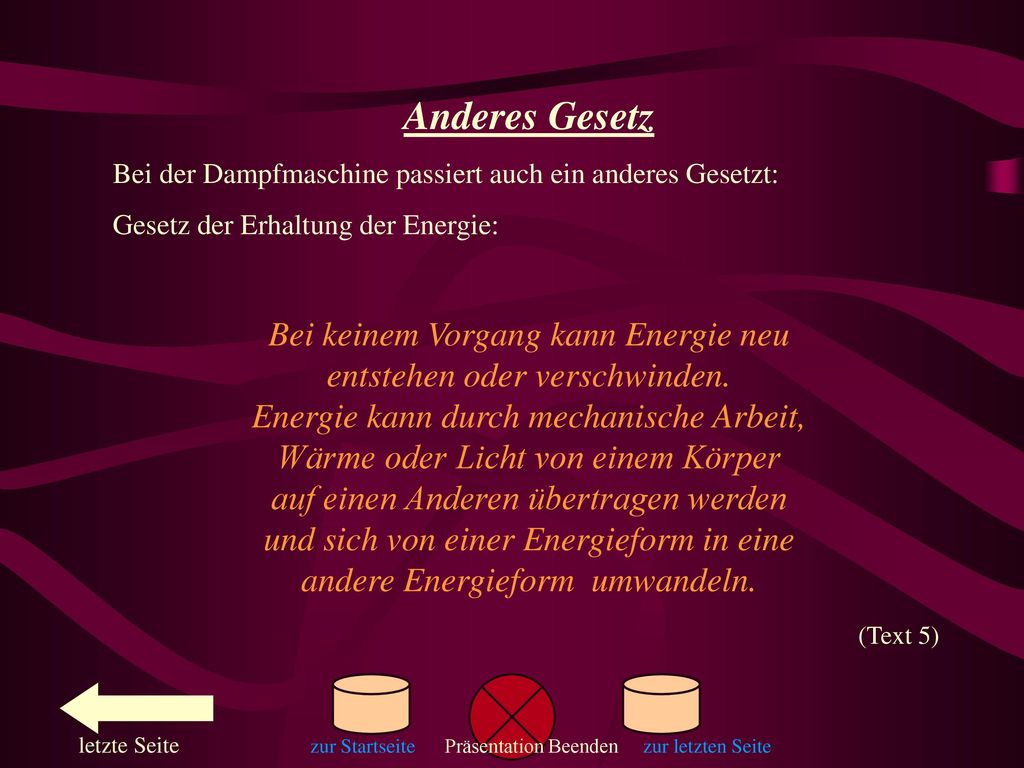

17 Anderes Gesetz Bei der Dampfmaschine passiert auch ein anderes Gesetzt: Gesetz der Erhaltung der Energie: Bei keinem Vorgang kann Energie neu entstehen oder verschwinden Energie kann durch mechanische Arbeit, Wärme oder Licht von einem Körper auf einen Anderen übertragen werden und sich von einer Energieform in eine andere Energieform umwandeln. (Text 5) letzte Seite zur Startseite Präsentation Beenden zur letzten Seite
