Schrittmotorendstufe ND556

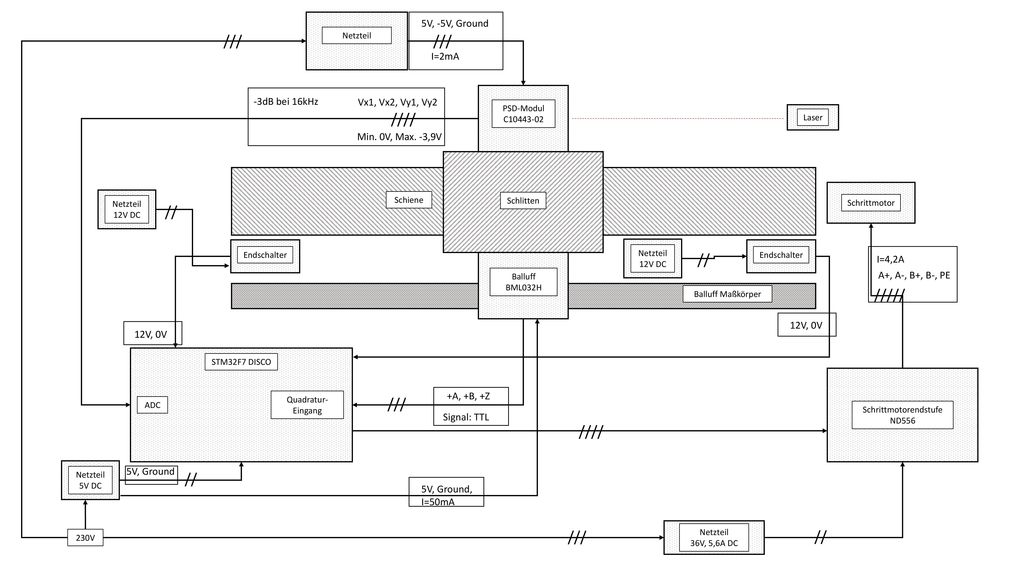

5V, -5V, Ground /// Netzteil /// I=2mA -3dB bei 16kHz Vx1, Vx2, Vy1, Vy2 PSD-Modul C //// Laser Min. 0V, Max. -3,9V Schiene Schlitten Netzteil 12V DC Schrittmotor // Endschalter Netzteil 12V DC // Endschalter I=4,2A Balluff BML032H A+, A-, B+, B-, PE Balluff Maßkörper ///// 12V, 0V 12V, 0V STM32F7 DISCO +A, +B, +Z Quadratur-Eingang /// ADC Schrittmotorendstufe ND556 Signal: TTL //// 5V, Ground Netzteil 5V DC // 5V, Ground, I=50mA /// Netzteil 36V, 5,6A DC // 230V
