1

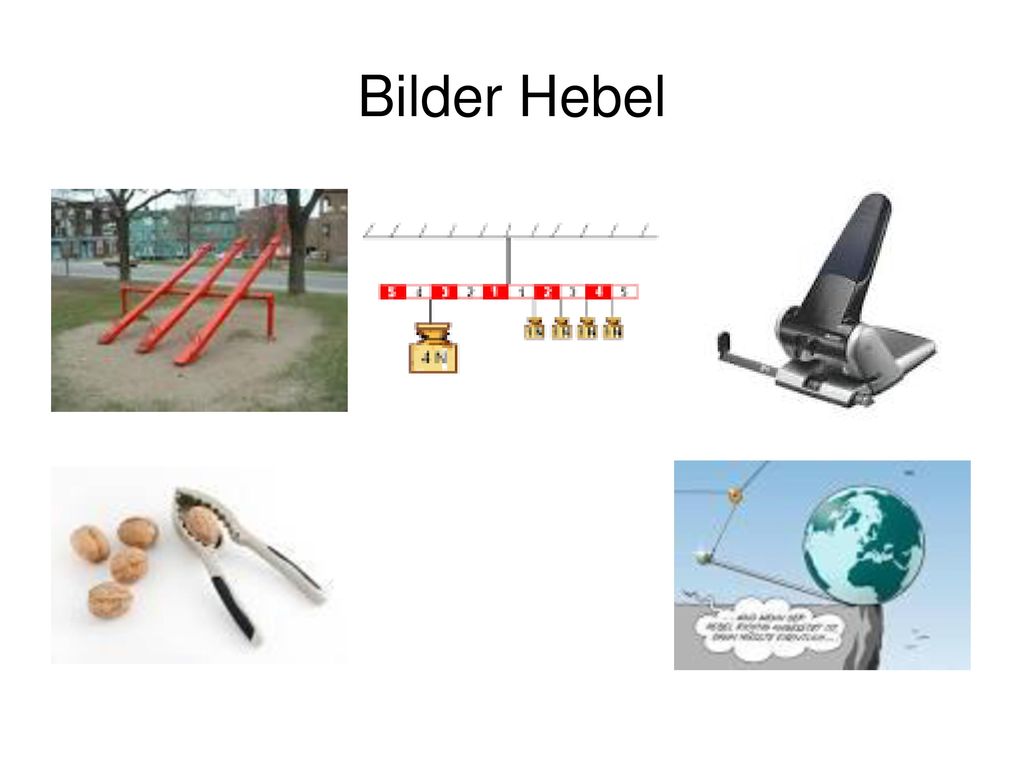

Bilder Hebel
2
Bilder Hebel
3
Bilder Hebel
4
Bilder Hebel
5
Bilder Hebel

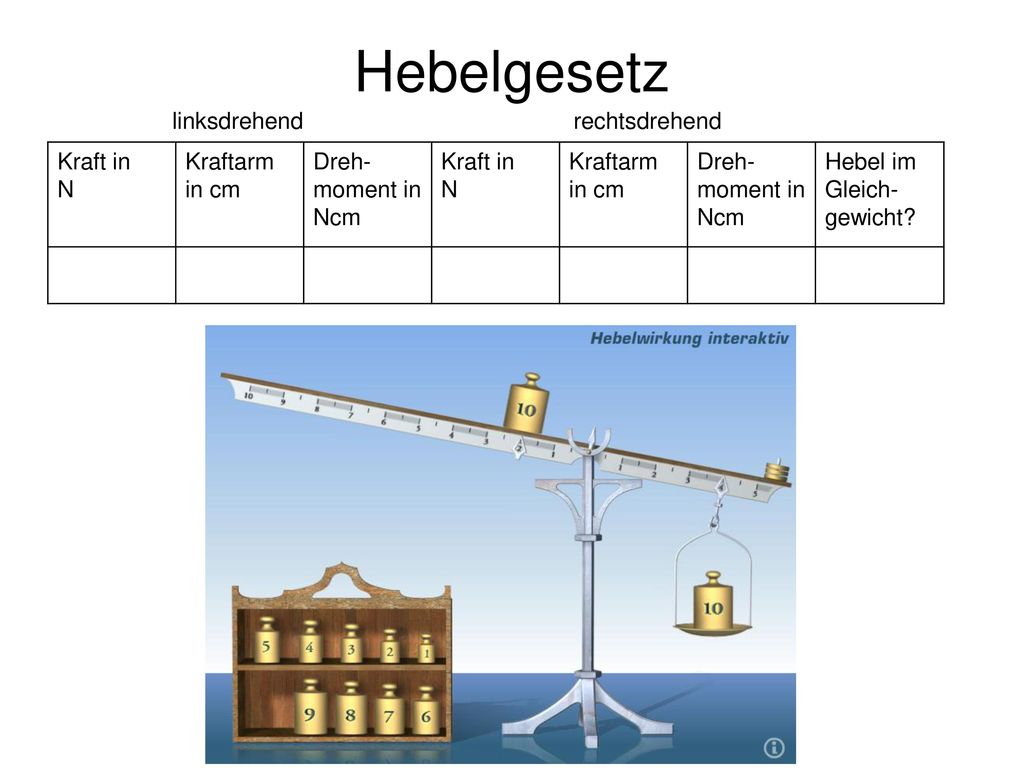

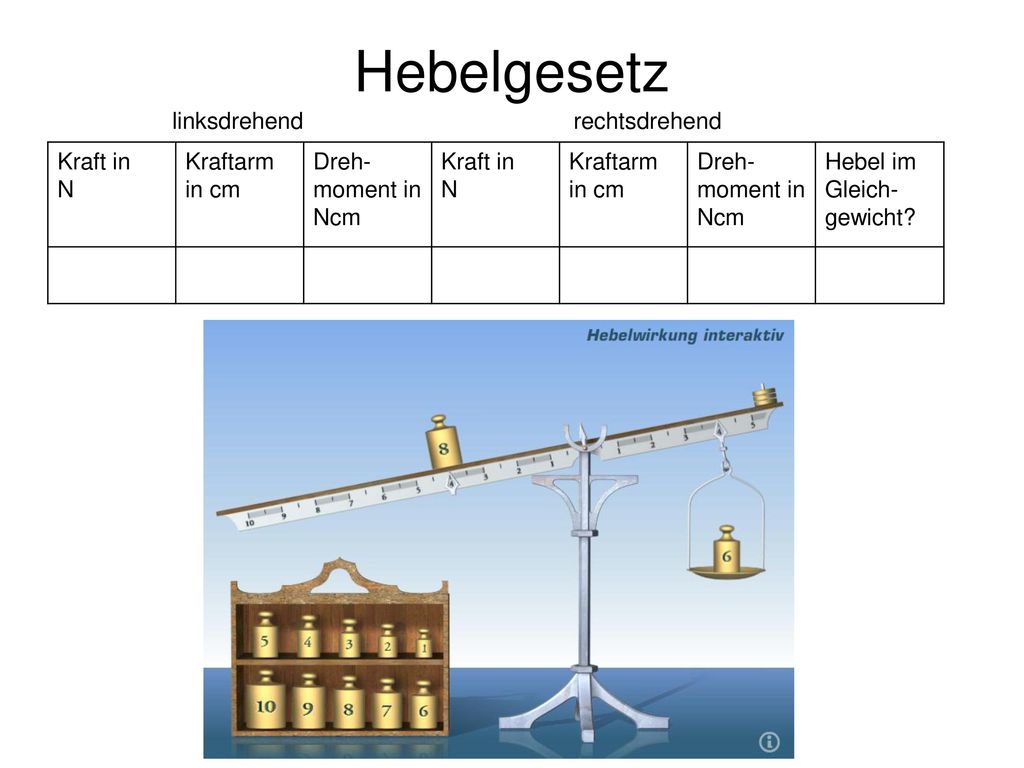

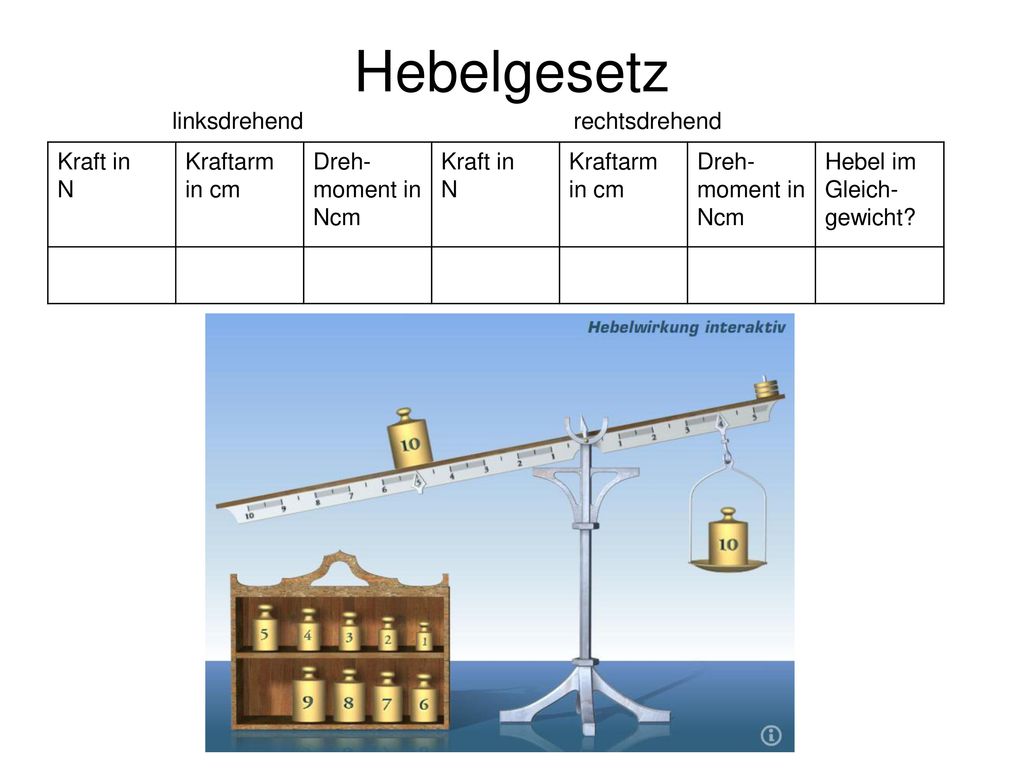

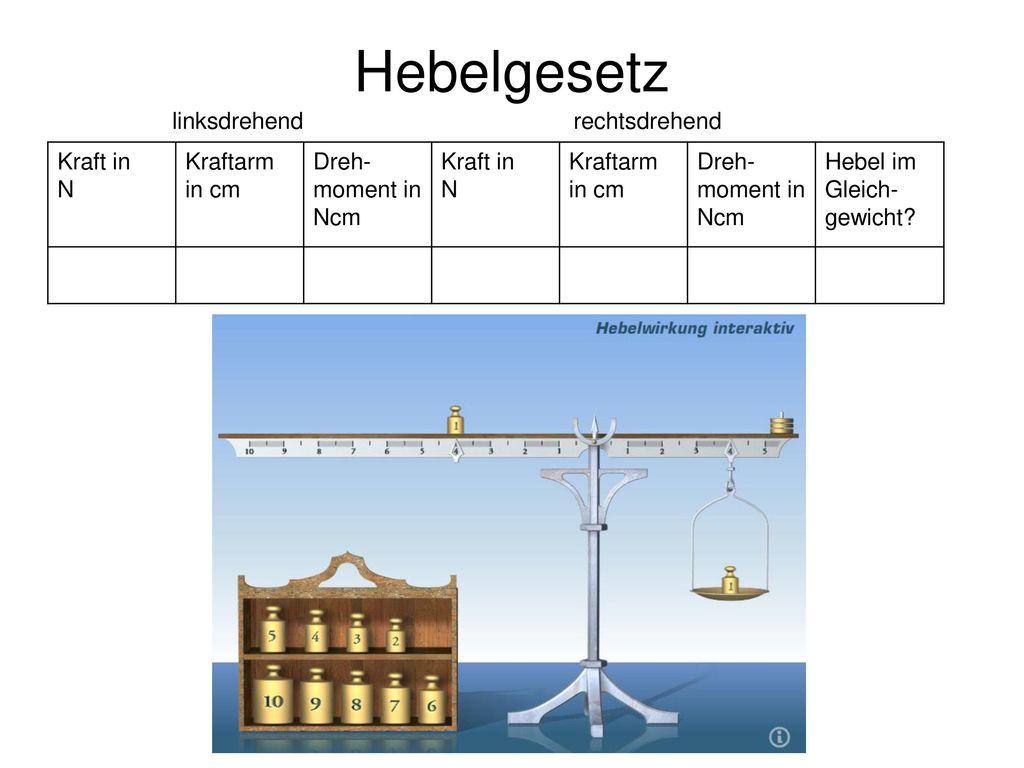

6
Bilder Hebel
7
Hebel-Definitionen
8
Hebel-Definitionen
9
Hebel-Definitionen
10
Hebel-zweiseitig,einseitig
11
Hebel-zweiseitig,einseitig
12
Hebelgesetz
13
Hebelgesetz linksdrehend rechtsdrehend Kraft in N Kraftarm in cm
Dreh-moment in Ncm Kraftarm in cm Dreh- moment in Hebel im Gleich-gewicht? 50 20 1000 ja 30 70 2100 80 4000 nein 2000 100 40 1600
14
Hebelgesetz linksdrehend rechtsdrehend Kraft in N Kraftarm in cm
Dreh-moment in Ncm Hebel im Gleich-gewicht?
15
Hebelgesetz linksdrehend rechtsdrehend Kraft in N Kraftarm in cm
Dreh-moment in Ncm Hebel im Gleich-gewicht?
16
Hebelgesetz linksdrehend rechtsdrehend Kraft in N Kraftarm in cm
Dreh-moment in Ncm Hebel im Gleich-gewicht?
17
Hebelgesetz linksdrehend rechtsdrehend Kraft in N Kraftarm in cm
Dreh-moment in Ncm Hebel im Gleich-gewicht?
18
Hebelgesetz linksdrehend rechtsdrehend Kraft in N Kraftarm in cm
Dreh-moment in Ncm Hebel im Gleich-gewicht?
19
Hebelgesetz linksdrehend rechtsdrehend Kraft in N Kraftarm in cm
Dreh-moment in Ncm Hebel im Gleich-gewicht?
20
Hebelgesetz linksdrehend rechtsdrehend Kraft in N Kraftarm in cm
Dreh-moment in Ncm Hebel im Gleich-gewicht?
21
Hebelgesetz linksdrehend rechtsdrehend Kraft in N Kraftarm in cm
Dreh-moment in Ncm Hebel im Gleich-gewicht?
22
Hebelgesetz linksdrehend rechtsdrehend Kraft in N Kraftarm in cm
Dreh-moment in Ncm Hebel im Gleich-gewicht?
23
Hebelgesetz linksdrehend rechtsdrehend Kraft in N Kraftarm in cm
Dreh-moment in Ncm Hebel im Gleich-gewicht?
24
Hebelgesetz linksdrehend rechtsdrehend Kraft in N Kraftarm in cm
Dreh-moment in Ncm Hebel im Gleich-gewicht?
25
Hebelgesetz linksdrehend rechtsdrehend Kraft in N Kraftarm in cm
Dreh-moment in Ncm Hebel im Gleich-gewicht?
26
Hebelgesetz-Zusammenfassung
Am Hebel herrscht Gleichgewicht, wenn das linksdrehende Drehmoment gleich dem rechtsdrehenden Drehmoment ist. M = M2 F1 • a = F2 • a2
27

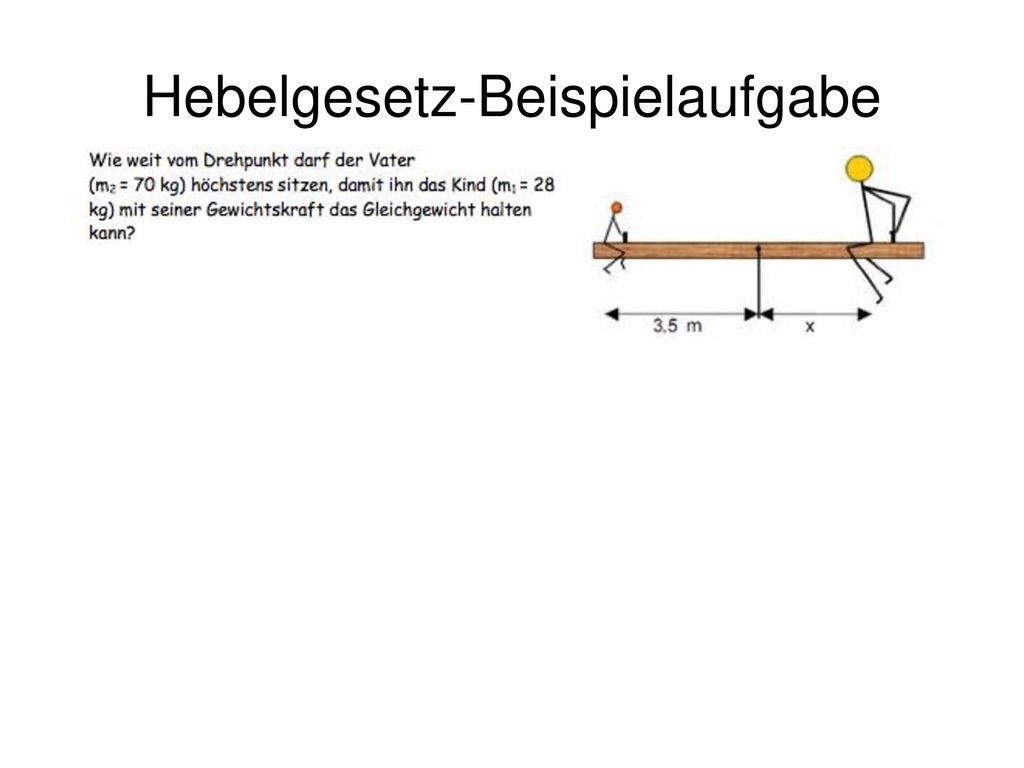

Hebelgesetz-Beispielaufgabe
28
Hebelgesetz-Beispielaufgabe
29
Hebelgesetz-Aufgaben
30
Hebelgesetz-Aufgaben-Lösung
31

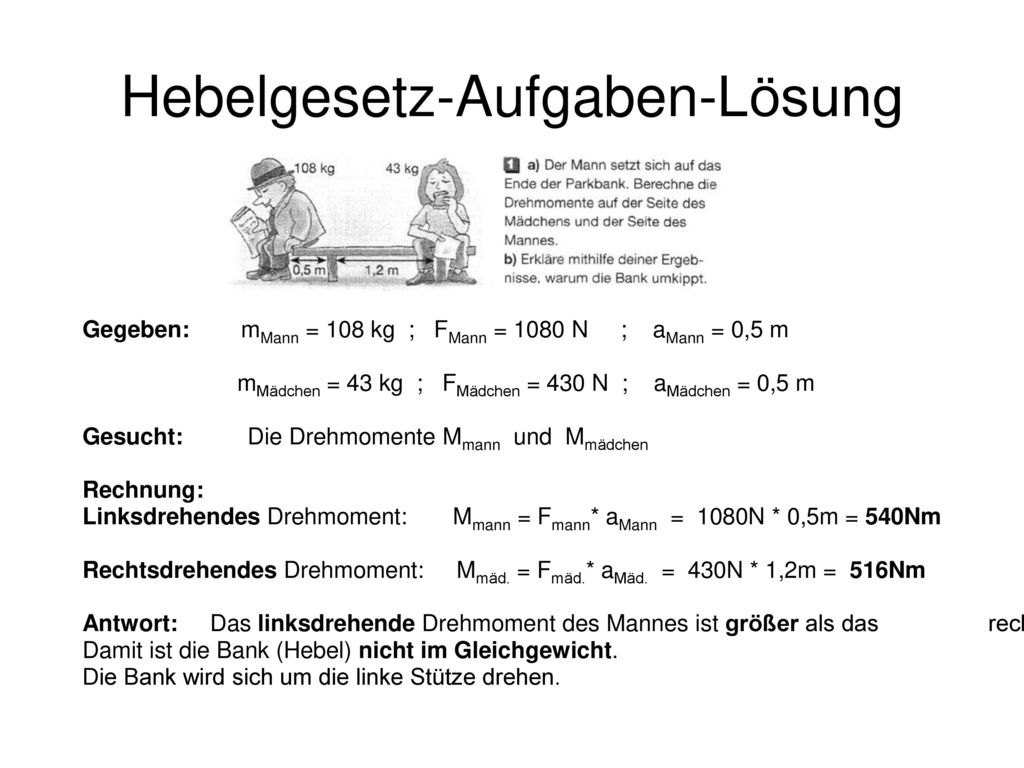

Hebelgesetz-Aufgaben-Lösung
Gegeben: mMann = 108 kg ; FMann = 1080 N ; aMann = 0,5 m mMädchen = 43 kg ; FMädchen = 430 N ; aMädchen = 0,5 m Gesucht: Die Drehmomente Mmann und Mmädchen Rechnung: Linksdrehendes Drehmoment: Mmann = Fmann* aMann = 1080N * 0,5m = 540Nm Rechtsdrehendes Drehmoment: Mmäd. = Fmäd.* aMäd. = 430N * 1,2m = 516Nm Antwort: Das linksdrehende Drehmoment des Mannes ist größer als das rechtsdrehende Drehmoment des Mädchens. Damit ist die Bank (Hebel) nicht im Gleichgewicht. Die Bank wird sich um die linke Stütze drehen.
32
Hebelgesetz-Aufgaben
33
Hebelgesetz-Aufgaben-Lösung
34
Hebelgesetz-Aufgaben
35
Hebelgesetz-Aufgaben
36
Hebelgesetz-Aufgaben
37
Hebelgesetz-weitere Übungen und Infos
Interaktive Übungen im Internet: Film und Infos:
