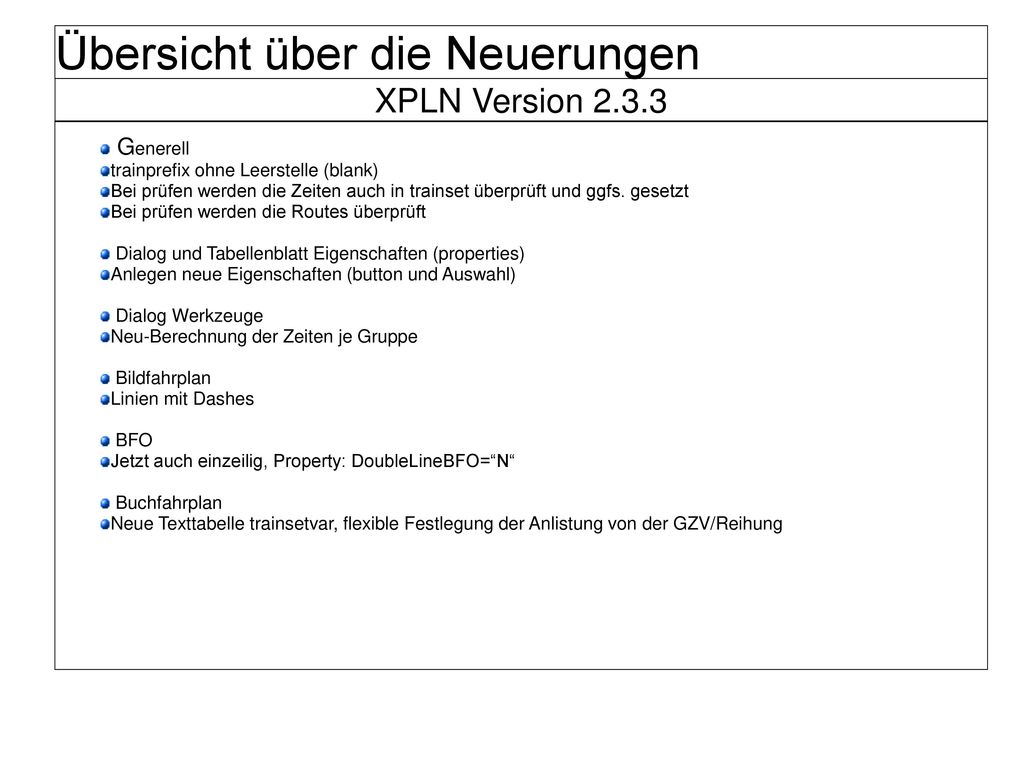

1 Übersicht über die Neuerungen XPLN Version 2.3.3
Generell trainprefix ohne Leerstelle (blank) Bei prüfen werden die Zeiten auch in trainset überprüft und ggfs. gesetzt Bei prüfen werden die Routes überprüft Dialog und Tabellenblatt Eigenschaften (properties) Anlegen neue Eigenschaften (button und Auswahl) Dialog Werkzeuge Neu-Berechnung der Zeiten je Gruppe Bildfahrplan Linien mit Dashes BFO Jetzt auch einzeilig, Property: DoubleLineBFO=“N“ Buchfahrplan Neue Texttabelle trainsetvar, flexible Festlegung der Anlistung von der GZV/Reihung

2 Dialog Trainwork Bereich Auswahl
Buchfahrplan Start Dialog Properties undo Current project Start Dialog Tools Uetersburg, April 2017 Neuerungen XPLN 2.3.3, Uslar 2017, Uwe Lengler

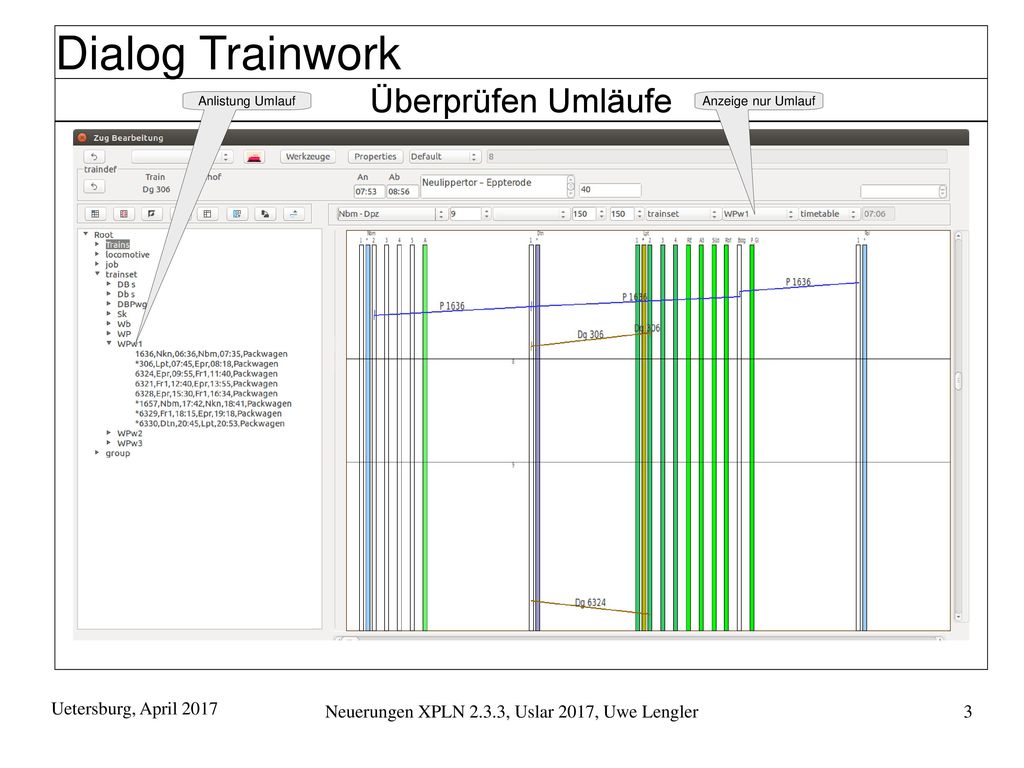

3 Dialog Trainwork Überprüfen Umläufe
Anlistung Umlauf Anzeige nur Umlauf Hier werden nur Züge aus der Gruppe G-Zug im Bildfahrplan angezeigt Uetersburg, April 2017 Neuerungen XPLN 2.3.3, Uslar 2017, Uwe Lengler

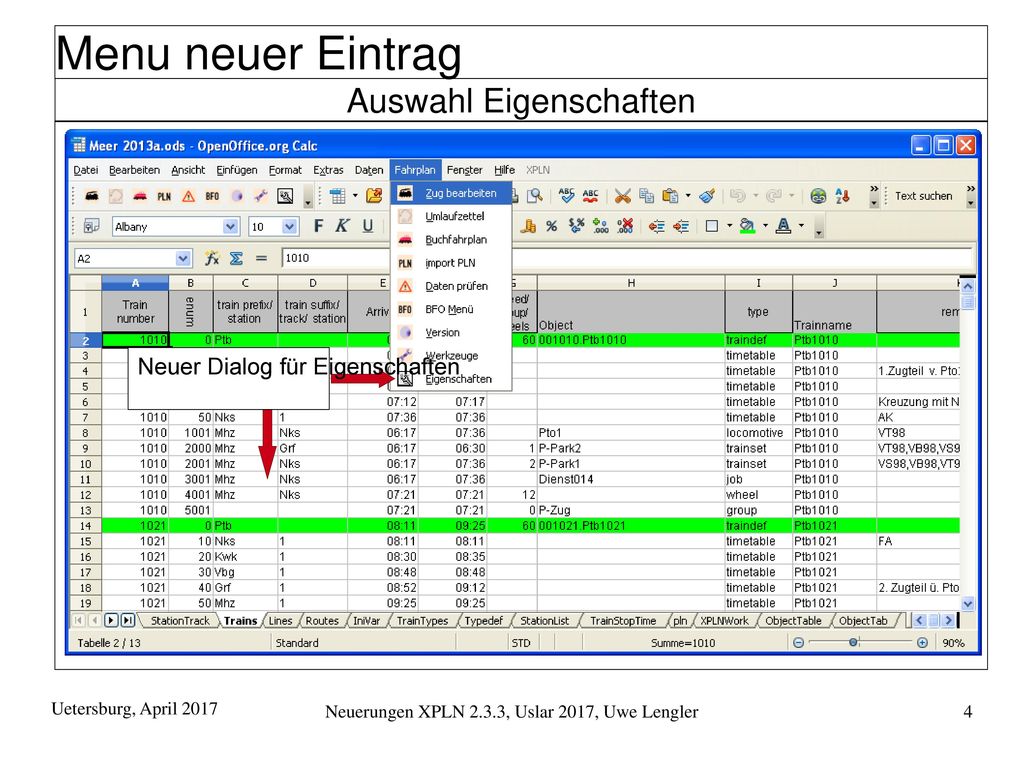

4 Menu neuer Eintrag Auswahl Eigenschaften
Neuer Dialog für Eigenschaften Neuer Eintrag in der Menue und Buttonanzeige für den neuen Dialog Eigenschaften (Properties) Uetersburg, April 2017 Neuerungen XPLN 2.3.3, Uslar 2017, Uwe Lengler

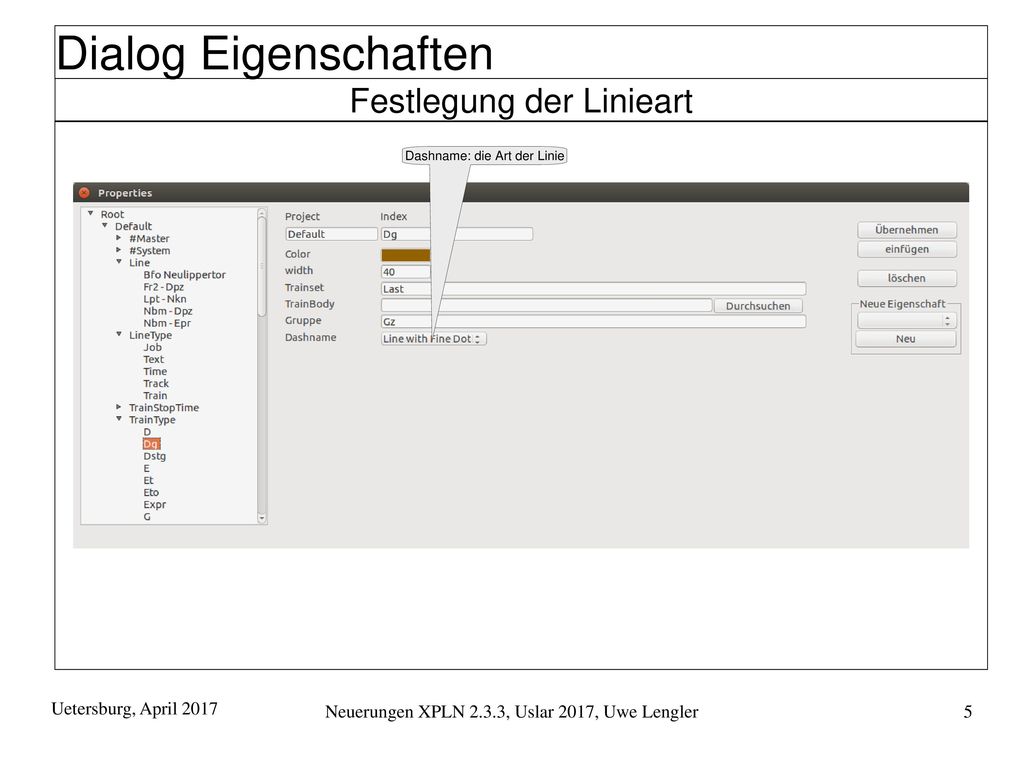

5 Dialog Eigenschaften Festlegung der Linieart
Dashname: die Art der Linie In dem Dialog können alle Eigenschaften (properties) geändert werden. Übernehmen: aktuellen Eintrag ändern Insert: neuen Eintrag erstellen Löschen: aktuellen Eintrag löschen Uetersburg, April 2017 Neuerungen XPLN 2.3.3, Uslar 2017, Uwe Lengler

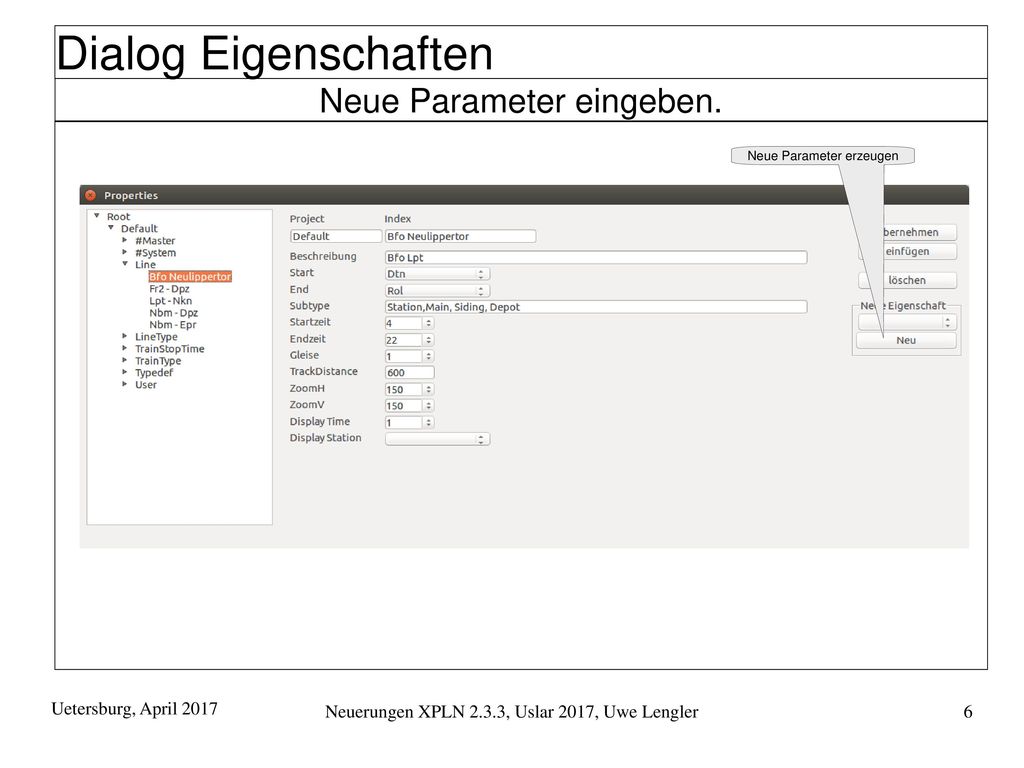

6 Dialog Eigenschaften Neue Parameter eingeben.
Neue Parameter erzeugen Uetersburg, April 2017 Neuerungen XPLN 2.3.3, Uslar 2017, Uwe Lengler

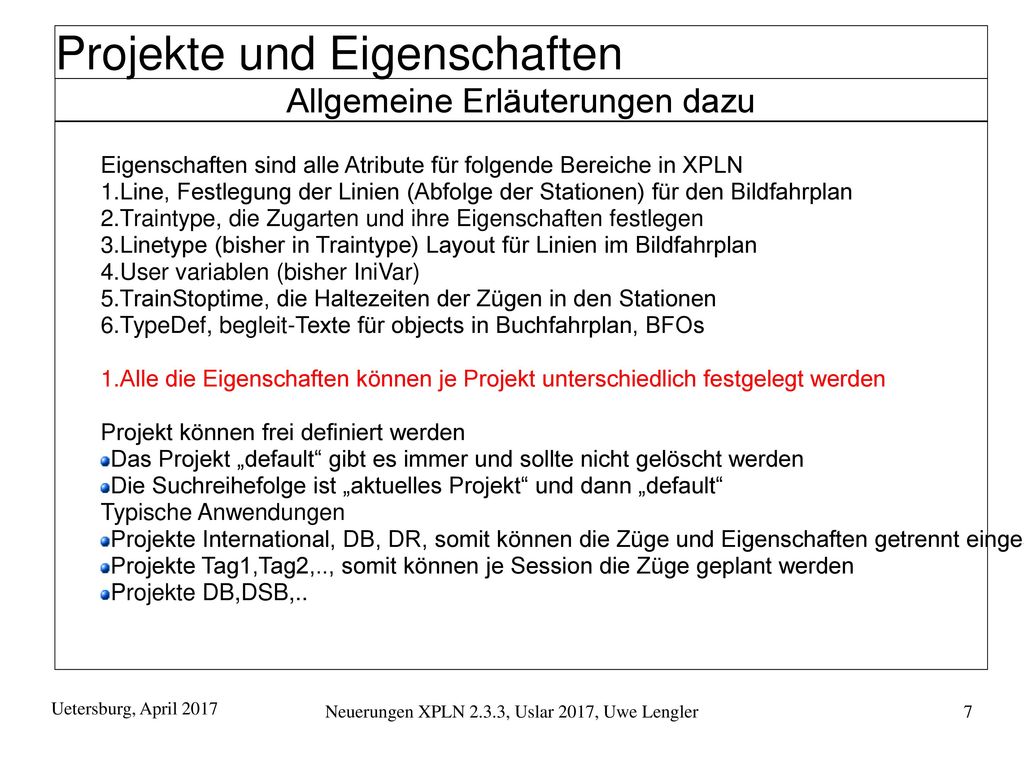

7 Projekte und Eigenschaften Allgemeine Erläuterungen dazu
Eigenschaften sind alle Atribute für folgende Bereiche in XPLN Line, Festlegung der Linien (Abfolge der Stationen) für den Bildfahrplan Traintype, die Zugarten und ihre Eigenschaften festlegen Linetype (bisher in Traintype) Layout für Linien im Bildfahrplan User variablen (bisher IniVar) TrainStoptime, die Haltezeiten der Zügen in den Stationen TypeDef, begleit-Texte für objects in Buchfahrplan, BFOs Alle die Eigenschaften können je Projekt unterschiedlich festgelegt werden Projekt können frei definiert werden Das Projekt „default“ gibt es immer und sollte nicht gelöscht werden Die Suchreihefolge ist „aktuelles Projekt“ und dann „default“ Typische Anwendungen Projekte International, DB, DR, somit können die Züge und Eigenschaften getrennt eingestellt und bearbeitet werden Projekte Tag1,Tag2,.., somit können je Session die Züge geplant werden Projekte DB,DSB,.. Uetersburg, April 2017 Neuerungen XPLN 2.3.3, Uslar 2017, Uwe Lengler

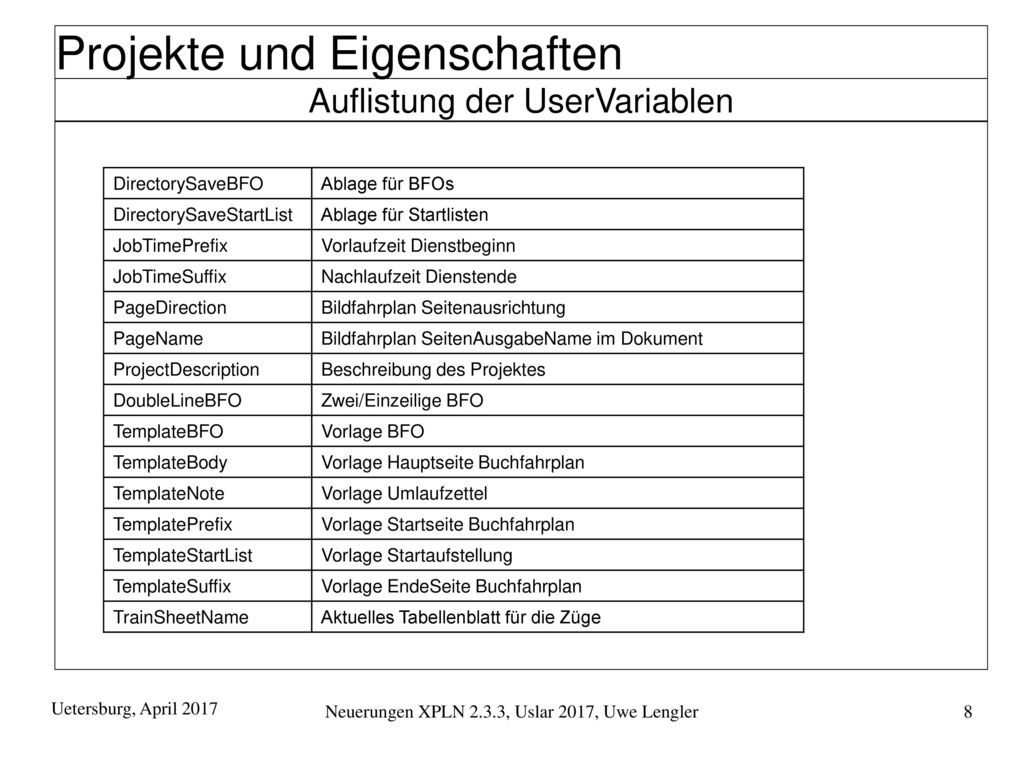

8 Projekte und Eigenschaften Auflistung der UserVariablen
DirectorySaveBFO Ablage für BFOs DirectorySaveStartList Ablage für Startlisten JobTimePrefix Vorlaufzeit Dienstbeginn JobTimeSuffix Nachlaufzeit Dienstende PageDirection Bildfahrplan Seitenausrichtung PageName Bildfahrplan SeitenAusgabeName im Dokument ProjectDescription Beschreibung des Projektes DoubleLineBFO Zwei/Einzeilige BFO TemplateBFO Vorlage BFO TemplateBody Vorlage Hauptseite Buchfahrplan TemplateNote Vorlage Umlaufzettel TemplatePrefix Vorlage Startseite Buchfahrplan TemplateStartList Vorlage Startaufstellung TemplateSuffix Vorlage EndeSeite Buchfahrplan TrainSheetName Aktuelles Tabellenblatt für die Züge Uetersburg, April 2017 Neuerungen XPLN 2.3.3, Uslar 2017, Uwe Lengler

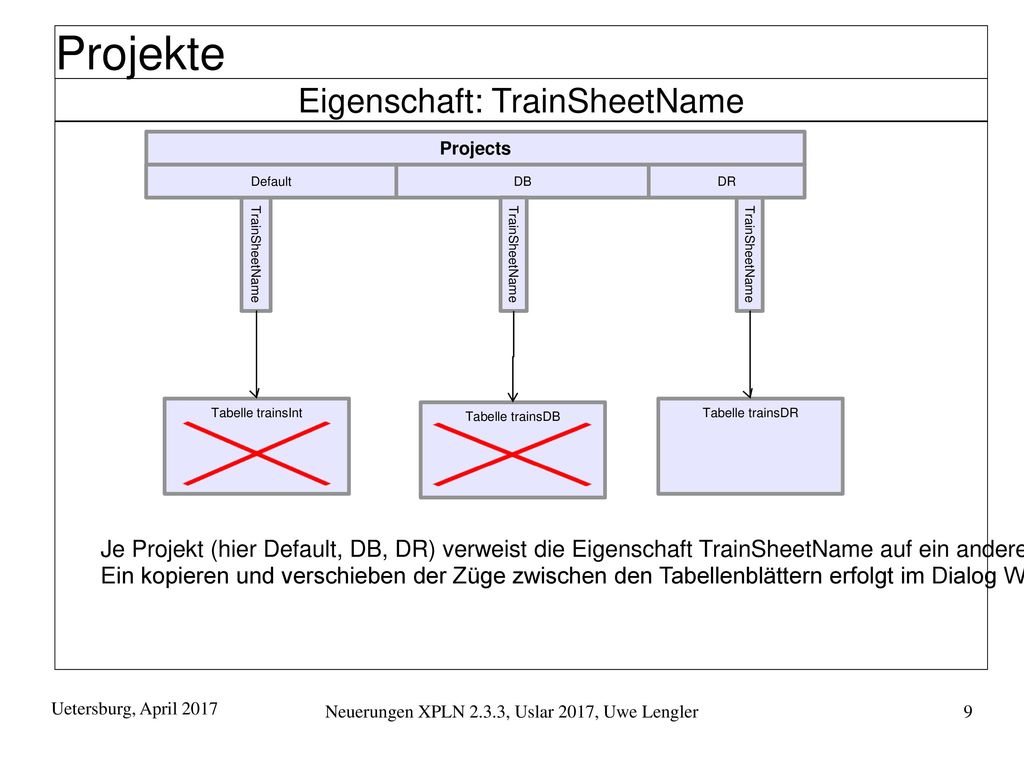

9 Projekte Eigenschaft: TrainSheetName
Projects Default DB DR TrainSheetName TrainSheetName TrainSheetName Tabelle trainsInt Tabelle trainsDB Tabelle trainsDR Je Projekt (hier Default, DB, DR) verweist die Eigenschaft TrainSheetName auf ein anderes Tabellenblatt, somit werden durch Wechsel des Projektes verschiedene Züge bearbeitet und angezeigt. Ein kopieren und verschieben der Züge zwischen den Tabellenblättern erfolgt im Dialog Werkzeuge (Gruppen kopieren). Uetersburg, April 2017 Neuerungen XPLN 2.3.3, Uslar 2017, Uwe Lengler

10 Dialog Werkzeuge Neuberechnung der Zeiten
Fortlaufende Nummer für die Dienste erzeugen Neuer Name der Gruppe Gruppenzuordnung speichern Tabellenblatt für die Züge Neuberechnung der Zeiten für die Züge einer Gruppe Tabelle Setzen: die aktuelle Tabelle für die Züge auswählen Anzeigen : Tabellenblatt nur anzeigen Erstellen: eine neue Tabelle erzeugen Div. Jobnummer: eine fortlaufende Nummer je Dienst erzeugen Gruppen Alle Züge aus der aktuellen Tabelle anzeigen Gruppe: ein Gruppe auswählen, diese wird darunter angezeigt <>: Züge von rechts nach links zuordnen Speichern: die Änderungen für die Züge speichern Löschen: die Züge aus dieser Gruppe löschen Kopieren/Schieben: die Züge der Gruppe von der aktuellen Tabelle nach der Zieltabelle kopieren oder verschieben Uetersburg, April 2017 Neuerungen XPLN 2.3.3, Uslar 2017, Uwe Lengler

11 Bildfahrpläne Ausrichtung horizontal/vertikal ?
Hier ist die Auswahl horizontal=Achse der Zeit Normal ist Vertikal Uetersburg, April 2017 Neuerungen XPLN 2.3.3, Uslar 2017, Uwe Lengler

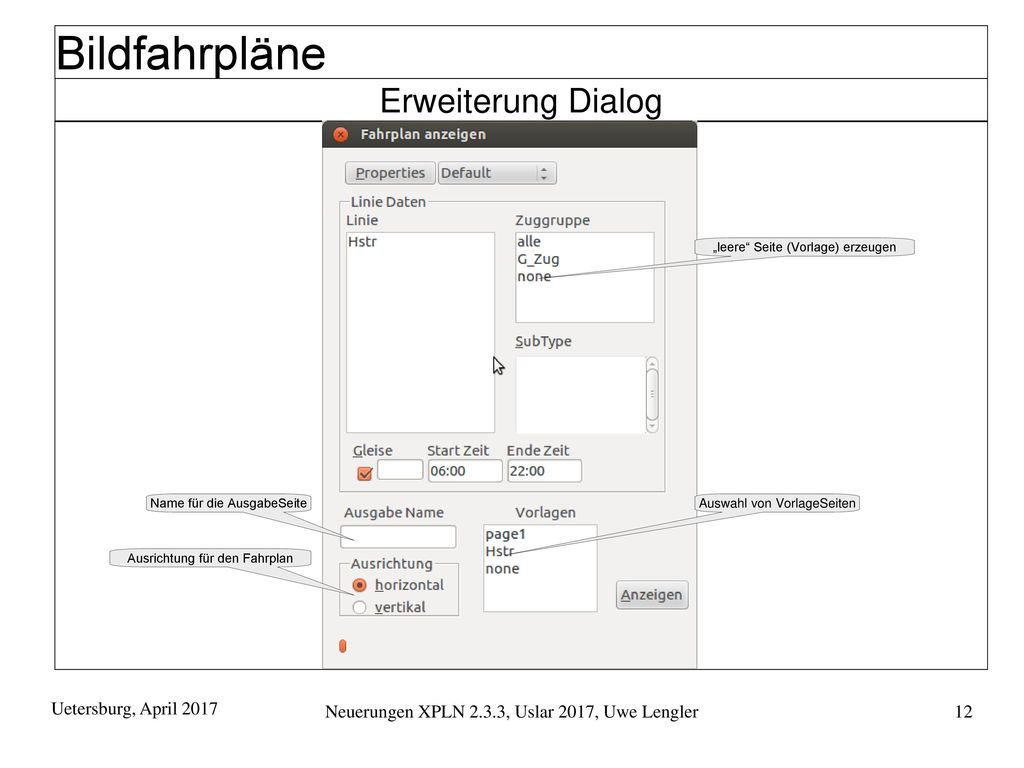

12 Bildfahrpläne Erweiterung Dialog
„leere“ Seite (Vorlage) erzeugen Name für die AusgabeSeite Auswahl von VorlageSeiten Hier ist die Auswahl horizontal=Achse der Zeit Normal ist Vertikal Bei Gruppe = none wird eine leerer Bildfahrplan ohne Züge erzeugt (Name=AusgabeName), diesen Plan kann man bearbeiten und als Vorlage (unter Vorlagen auswählen) für einen Plan mit Zügen nehmen. Bei bearbeiten kann man einzelne Gleise verschieben/löschen, Farbe ändern, weitere Zeichnungsobjekte einfügen (z.B. Streckenband oder eine Überschrift...) Ausrichtung für den Fahrplan Uetersburg, April 2017 Neuerungen XPLN 2.3.3, Uslar 2017, Uwe Lengler

13 Bildfahrpläne Darstellung von Abzweigungen
Richtung Billwärder Richtung Neuenkirchen Hier ist die Auswahl horizontal=Achse der Zeit Normal ist Vertikal Bei Gruppe = none wird eine leerer Bildfahrplan ohne Züge erzeugt (Name=AusgabeName), diesen Plan kann man bearbeiten und als Vorlage (unter Vorlagen auswählen) für einen Plan mit Zügen nehmen. Bei bearbeiten kann man einzelne Gleise verschieben/löschen, Farbe ändern, weitere Zeichnungsobjekte einfügen (z.B. Streckenband oder eine Überschrift...) Uetersburg, April 2017 Neuerungen XPLN 2.3.3, Uslar 2017, Uwe Lengler

14 Bildfahrpläne Vorlage Bildfahrplan erstellen
Streckenband nachträglich eingefügt Grf KM: 18 Station Grf als Gruppe isoliert eingleisig zweigleisig Track * in Grf Hier ist die Auswahl horizontal=Achse der Zeit Normal ist Vertikal Uetersburg, April 2017 Neuerungen XPLN 2.3.3, Uslar 2017, Uwe Lengler

15 Buchfahrplan Vorlage Train_Book_Body5.ott Ergebniss
mm für Minuten ss für Sekunden Ergebniss Tabelle Setzen: die aktuelle Tabelle für die Züge auswählen Anzeigen : Tabellenblatt nur anzeigen Erstellen: eine neue Tabelle erzeugen Div. Jobnummer: eine fortlaufende Nummer je Dienst erzeugen Gruppen Alle Züge aus der aktuellen Tabelle anzeigen Gruppe: ein Gruppe auswählen, diese wird darunter angezeigt <>: Züge von rechts nach links zuordnen Speichern: die Änderungen für die Züge speichern Löschen: die Züge aus dieser Gruppe löschen Kopieren/Schieben: die Züge der Gruppe von der aktuellen Tabelle nach der Zieltabelle kopieren oder verschieben Uetersburg, April 2017 Neuerungen XPLN 2.3.3, Uslar 2017, Uwe Lengler

16 Buchfahrplan Vorlage Train_Book_Body4.ott
Texttabelle trainsetvar Tabelle Setzen: die aktuelle Tabelle für die Züge auswählen Anzeigen : Tabellenblatt nur anzeigen Erstellen: eine neue Tabelle erzeugen Div. Jobnummer: eine fortlaufende Nummer je Dienst erzeugen Gruppen Alle Züge aus der aktuellen Tabelle anzeigen Gruppe: ein Gruppe auswählen, diese wird darunter angezeigt <>: Züge von rechts nach links zuordnen Speichern: die Änderungen für die Züge speichern Löschen: die Züge aus dieser Gruppe löschen Kopieren/Schieben: die Züge der Gruppe von der aktuellen Tabelle nach der Zieltabelle kopieren oder verschieben COLNAME=IGroup Uetersburg, April 2017 Neuerungen XPLN 2.3.3, Uslar 2017, Uwe Lengler

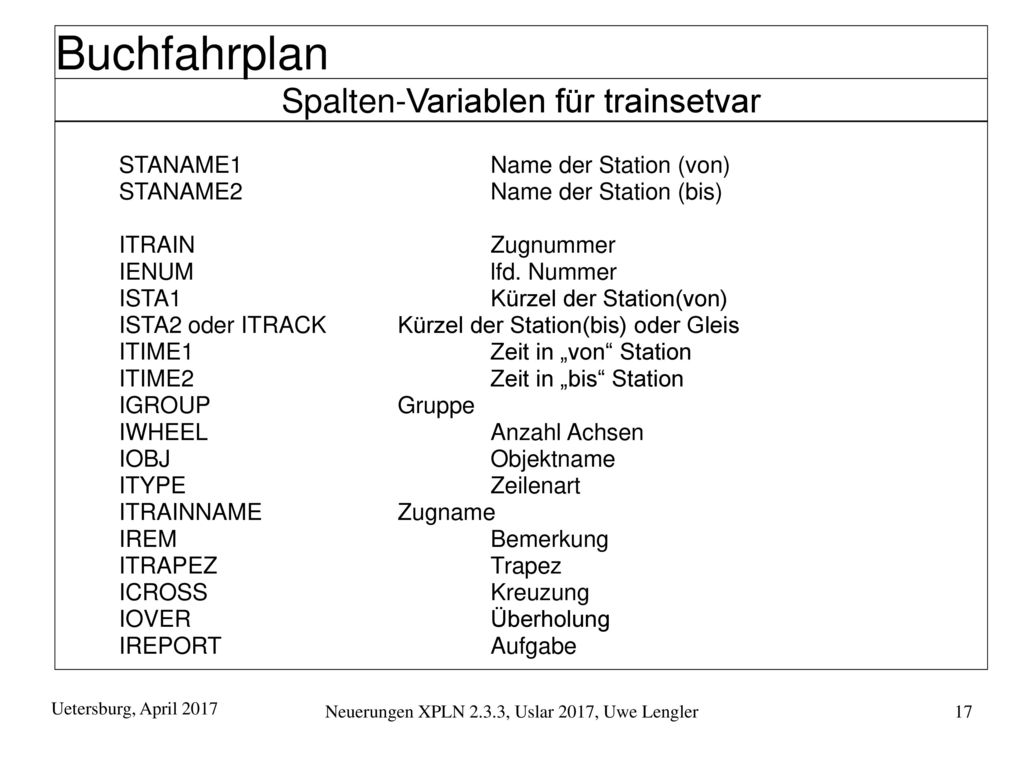

17 Buchfahrplan Spalten-Variablen für trainsetvar
STANAME1 Name der Station (von) STANAME2 Name der Station (bis) ITRAIN Zugnummer IENUM lfd. Nummer ISTA1 Kürzel der Station(von) ISTA2 oder ITRACK Kürzel der Station(bis) oder Gleis ITIME1 Zeit in „von“ Station ITIME2 Zeit in „bis“ Station IGROUP Gruppe IWHEEL Anzahl Achsen IOBJ Objektname ITYPE Zeilenart ITRAINNAME Zugname IREM Bemerkung ITRAPEZ Trapez ICROSS Kreuzung IOVER Überholung IREPORT Aufgabe Tabelle Setzen: die aktuelle Tabelle für die Züge auswählen Anzeigen : Tabellenblatt nur anzeigen Erstellen: eine neue Tabelle erzeugen Div. Jobnummer: eine fortlaufende Nummer je Dienst erzeugen Gruppen Alle Züge aus der aktuellen Tabelle anzeigen Gruppe: ein Gruppe auswählen, diese wird darunter angezeigt <>: Züge von rechts nach links zuordnen Speichern: die Änderungen für die Züge speichern Löschen: die Züge aus dieser Gruppe löschen Kopieren/Schieben: die Züge der Gruppe von der aktuellen Tabelle nach der Zieltabelle kopieren oder verschieben Uetersburg, April 2017 Neuerungen XPLN 2.3.3, Uslar 2017, Uwe Lengler

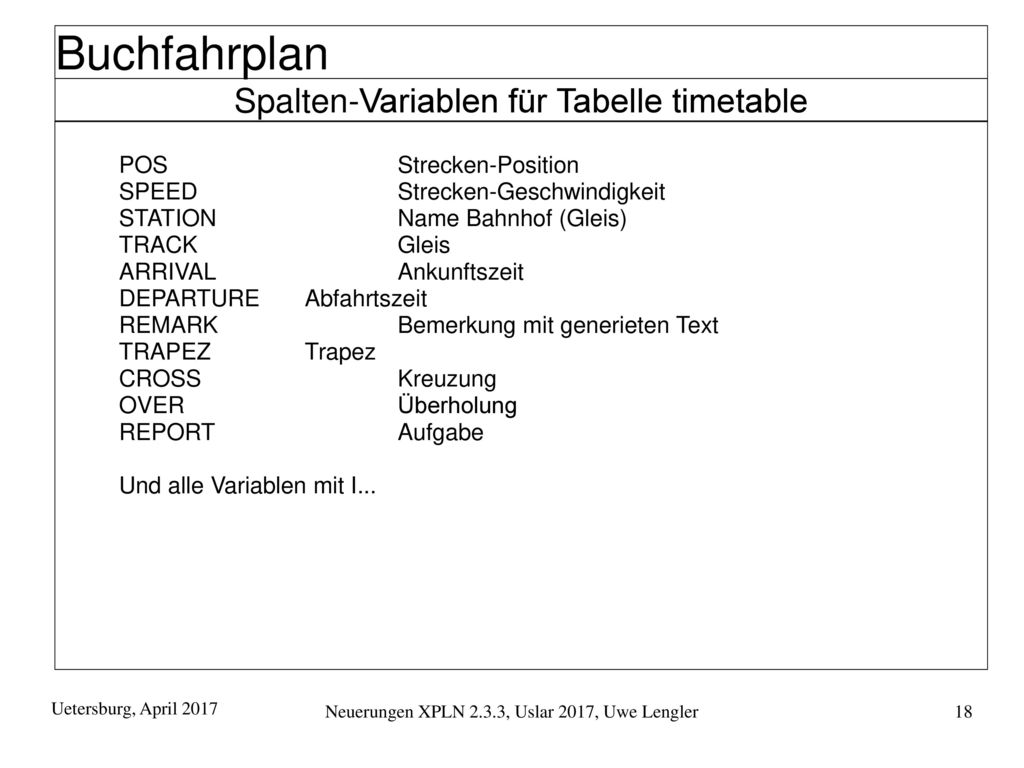

18 Buchfahrplan Spalten-Variablen für Tabelle timetable
POS Strecken-Position SPEED Strecken-Geschwindigkeit STATION Name Bahnhof (Gleis) TRACK Gleis ARRIVAL Ankunftszeit DEPARTURE Abfahrtszeit REMARK Bemerkung mit generieten Text TRAPEZ Trapez CROSS Kreuzung OVER Überholung REPORT Aufgabe Und alle Variablen mit I... Tabelle Setzen: die aktuelle Tabelle für die Züge auswählen Anzeigen : Tabellenblatt nur anzeigen Erstellen: eine neue Tabelle erzeugen Div. Jobnummer: eine fortlaufende Nummer je Dienst erzeugen Gruppen Alle Züge aus der aktuellen Tabelle anzeigen Gruppe: ein Gruppe auswählen, diese wird darunter angezeigt <>: Züge von rechts nach links zuordnen Speichern: die Änderungen für die Züge speichern Löschen: die Züge aus dieser Gruppe löschen Kopieren/Schieben: die Züge der Gruppe von der aktuellen Tabelle nach der Zieltabelle kopieren oder verschieben Uetersburg, April 2017 Neuerungen XPLN 2.3.3, Uslar 2017, Uwe Lengler

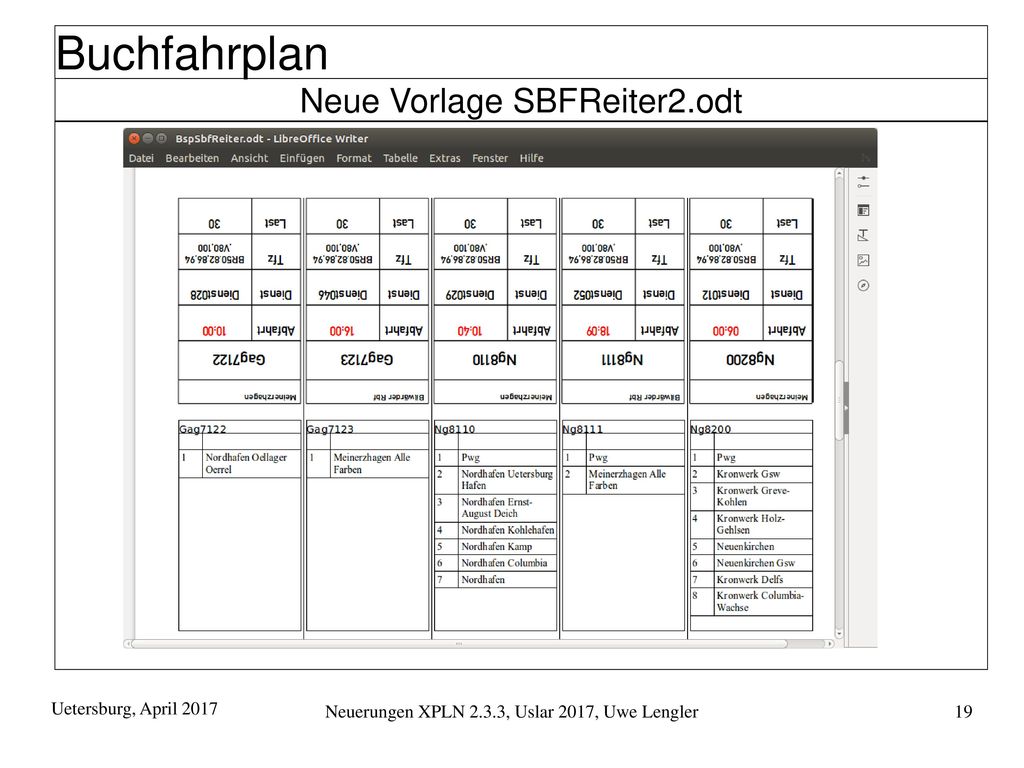

19 Buchfahrplan Neue Vorlage SBFReiter2.odt
Tabelle Setzen: die aktuelle Tabelle für die Züge auswählen Anzeigen : Tabellenblatt nur anzeigen Erstellen: eine neue Tabelle erzeugen Div. Jobnummer: eine fortlaufende Nummer je Dienst erzeugen Gruppen Alle Züge aus der aktuellen Tabelle anzeigen Gruppe: ein Gruppe auswählen, diese wird darunter angezeigt <>: Züge von rechts nach links zuordnen Speichern: die Änderungen für die Züge speichern Löschen: die Züge aus dieser Gruppe löschen Kopieren/Schieben: die Züge der Gruppe von der aktuellen Tabelle nach der Zieltabelle kopieren oder verschieben Uetersburg, April 2017 Neuerungen XPLN 2.3.3, Uslar 2017, Uwe Lengler
