Varianten von Dip- & Printschablonen

Präsentation zum Thema: "Varianten von Dip- & Printschablonen"—  Präsentation transkript:

1 Varianten von Dip- & Printschablonen

2 Variante 1 Preis pro Stück € 175,00 Abmessungen max. 76 mm x 76 mm
Blech in einer Dicke t ≤0,6 mm Inklusive 1000 Aperturen t Preis pro Stück € 175,00

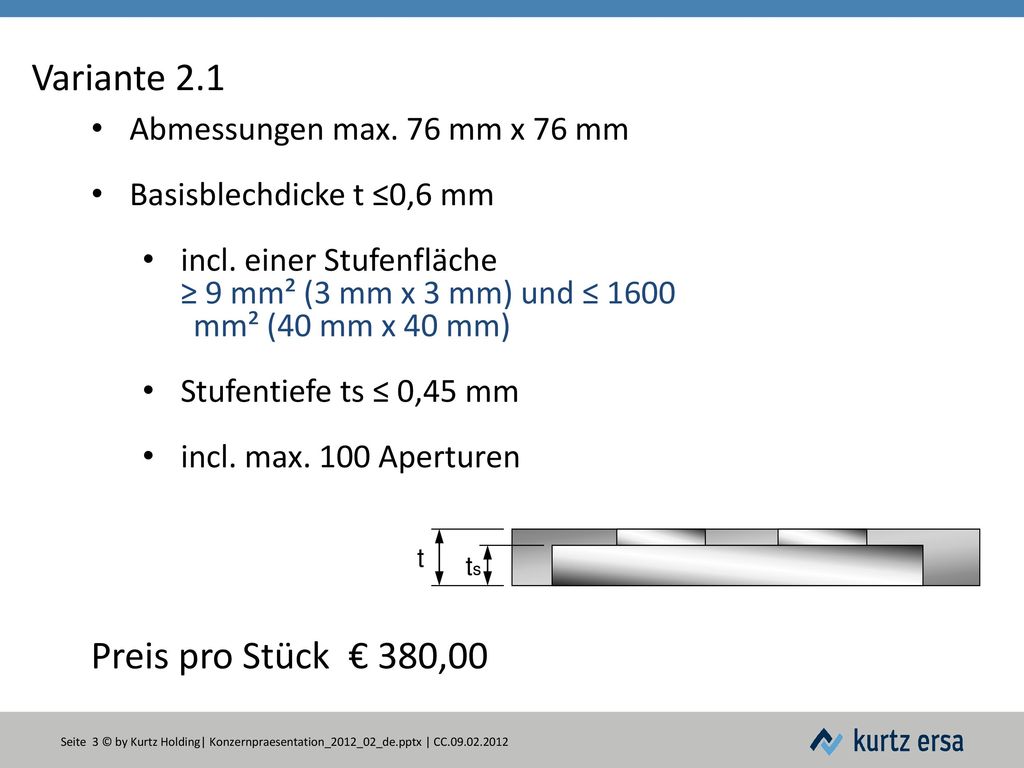

3 Variante 2.1 Preis pro Stück € 380,00 Abmessungen max. 76 mm x 76 mm
Basisblechdicke t ≤0,6 mm incl. einer Stufenfläche ≥ 9 mm² (3 mm x 3 mm) und ≤ mm² (40 mm x 40 mm) Stufentiefe ts ≤ 0,45 mm incl. max. 100 Aperturen t ts Preis pro Stück € 380,00

4 Variante 2.2 Preis pro Stück € 450,00 Abmessungen max. 76 mm x 76 mm
Basisblechdicke t ≤0,6 mm incl. einer Stufenfläche ≤ 9 mm² (3 mm x 3 mm) Stufentiefe ts ≤ 0,45 mm incl. max. 100 Aperturen t ts Preis pro Stück € 450,00

5 Variante 3 Preis auf Anfrage Abmessungen >76 mm x 76 mm
Basisblechdicke t >0,6 mm Stufenfläche > 1600 mm² (40 mm x 40 mm) Stufentiefe ts > 0,45 mm t ts Preis auf Anfrage

6 Anmerkungen Je nach Aufwand der Umsetzung können zusätzliche Kosten für CAD – Arbeiten anfallen. Die Abmessungen der Schablonen werden nach den Extremwerten des Bauteildatenblattes umgesetzt. Anderen Anforderungen bedürfen der Absprache mit dem Kundenbetreuer. Durch die Vermessung von Bauteilen können weitere Kosten entstehen. Aufgrund von Bauteiltoleranzen besteht das Risiko, dass die ermittelten Werte nicht für alle Bauteile gelten.
