easyDATA Vending Plus Daten erfassen und auswerten

Präsentation zum Thema: "easyDATA Vending Plus Daten erfassen und auswerten"—  Präsentation transkript:

1 easyDATA Vending Plus Daten erfassen und auswerten

2 easyDATA Vending Plus Liest die Inkassodaten und Zählerstände Ihrer Münzschaltgeräte und Automatensteuerungen Laserscanner für Warenwirtschaft Störungserfassung und Routenmanagement Online - Datenverbindung für direkten Datenaustausch Verschiedene weitere Applikationen wie Techniker-Auftragsverwaltung möglich kann mit externen GPS-Modul gekoppelt werden Unterschrifterfassung über Touchscreen möglich Belegdruck über Minidrucker möglich

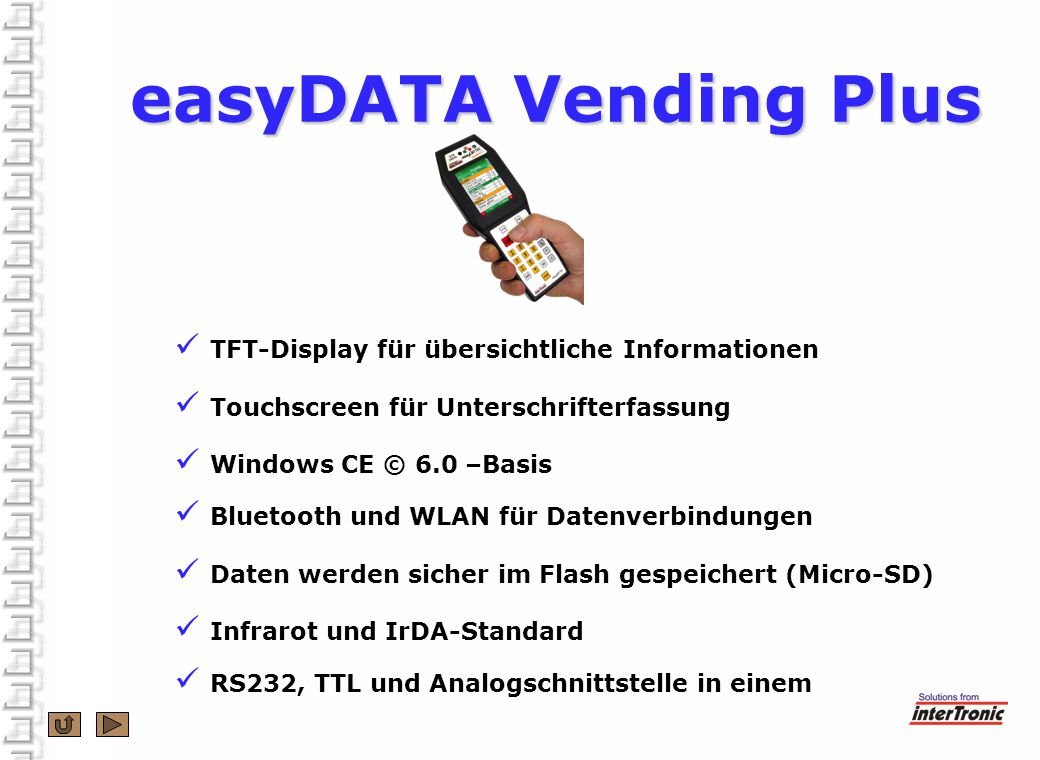

3 easyDATA Vending Plus TFT-Display für übersichtliche Informationen
Touchscreen für Unterschrifterfassung Windows CE © 6.0 –Basis Bluetooth und WLAN für Datenverbindungen Daten werden sicher im Flash gespeichert (Micro-SD) Infrarot und IrDA-Standard RS232, TTL und Analogschnittstelle in einem

4 easyDATA Vending Plus Bedienung selbst von ungeschulten Personen möglich Einfache und fehlersichere Handhabung Durch Barcodeerweiterung Warenwirtschaft möglich Den führenden Herstellern laufend angepasst und deren spezifische Eigenheiten berücksichtigt Gemäß den Erfordernissen der Vendingbranche entwickelt easyDATA-Serie ist im Vendingbereich vielfach praxiserprobt

5 easyDATA Vending Plus in einem Netzwerk
Unterschrifterfassung Datenanbindung über UMTS Warenwirtschaft, Störungen, Zeiten Server Routenmanagement, Technikeraufträge, Lieferscheine, Waren mobiler Drucker Automatendaten / Update GPS-Empfänger Inkassodaten Alle relevanten Daten werden online mit dem Heimnetzwerk ausgetauscht und stehen unmittelbar beim Automaten vor Ort und im Büro zur Verfügung.

6 easyDATA Vending Plus in einem Netzwerk
Es können Befülleraufträge, Technikeraufträge, Lieferscheine, Schaltpläne für Techniker, etc. gesendet und unmittelbar Auslesedaten, Störungen, Reparaturen, etc. in das Büro zurückgesendet werden. GPS Koordinaten können bei Bedarf mit externen GPS-Empfänger ermittelt und sofort in die Firma gesendet werden. Somit kann jener Betreuer ermittelt werden, welcher die kürzeste Distanz zu einem funktionsgestörten Automaten aufweist. Belege können zum easyDATA gesendet und über einen mobilen Drucker vor Ort ausgedruckt werden. Datenanbindung an den Heimserver erfolgt über GPRS/EDGE/UMTS/HSDPA via Mobiltelefon und Bluetooth. Die Anwendungsmöglichkeiten sind nahezu unbegrenzt.

7 Einfache Bedienung Vorgang Daten auslesen:
Entweder anstecken und „READ“ drücken Oder easyDATA in Richtung Datenauge halten und „READ“ drücken Sobald die rote LED leuchtet, werden die Daten ausgelesen Danach warten, bis diese wieder erlischt und ein akustisches Signal ertönt Fertig

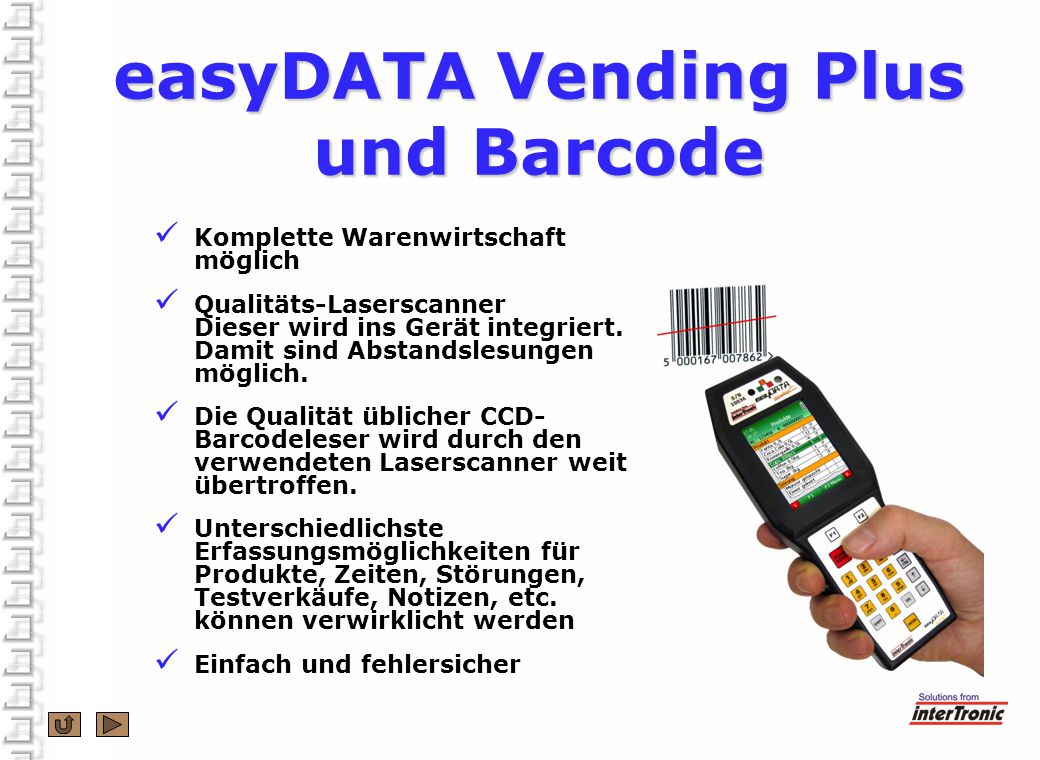

8 easyDATA Vending Plus und Barcode
Komplette Warenwirtschaft möglich Qualitäts-Laserscanner Dieser wird ins Gerät integriert. Damit sind Abstandslesungen möglich. Die Qualität üblicher CCD-Barcodeleser wird durch den verwendeten Laserscanner weit übertroffen. Unterschiedlichste Erfassungsmöglichkeiten für Produkte, Zeiten, Störungen, Testverkäufe, Notizen, etc. können verwirklicht werden Einfach und fehlersicher

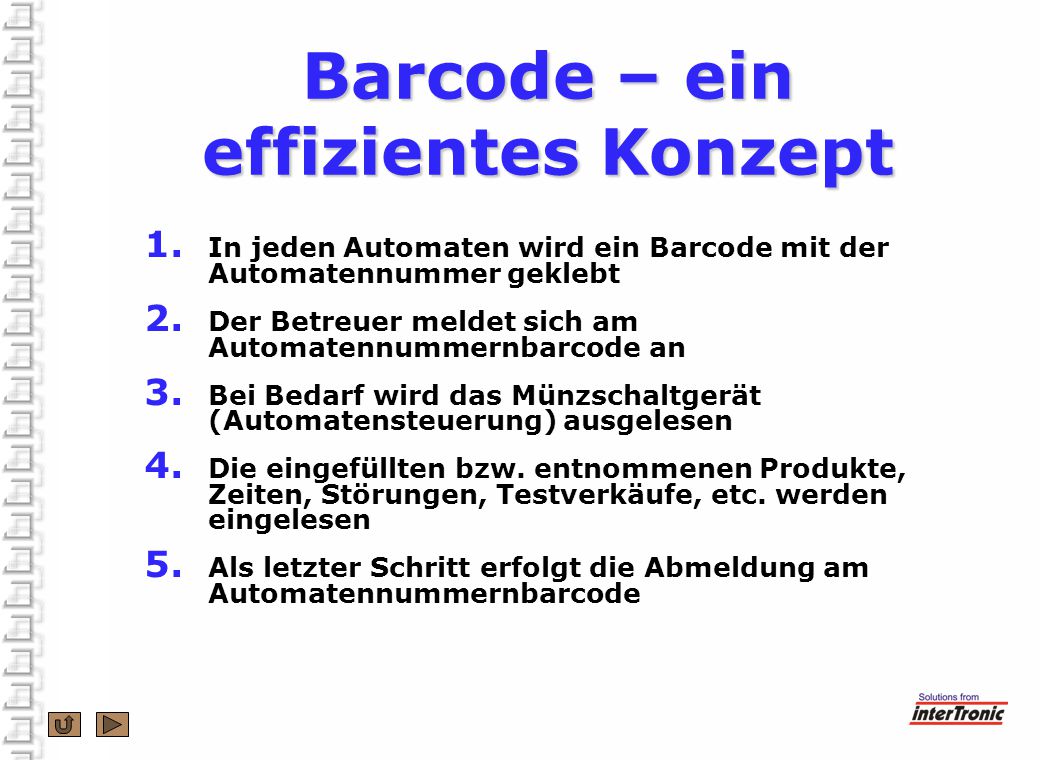

9 Barcode – ein effizientes Konzept
In jeden Automaten wird ein Barcode mit der Automatennummer geklebt Der Betreuer meldet sich am Automatennummernbarcode an Bei Bedarf wird das Münzschaltgerät (Automatensteuerung) ausgelesen Die eingefüllten bzw. entnommenen Produkte, Zeiten, Störungen, Testverkäufe, etc. werden eingelesen Als letzter Schritt erfolgt die Abmeldung am Automatennummernbarcode

10 Barcode – ein effizientes Konzept
Die Vorteile Exakte Erfassung der eingefüllten bzw. rückgenommenen Waren. Zuordnung der Waren zum jeweiligen Automaten (Betriebsstelle) Die gefahrene Route kann anhand der Automatenbarcodes exakt nachvollzogen werden Durch die im easyDATA vorhandene Uhr erfolgt die Zeiterfassung. Beim An- und Abmelden am Automatenbarcode erfolgt wird die genaue Zeit gespeichert Die Verweildauer am Automaten und die Dauer der Anfahrt wird erfaßt Wiederkehrende Störungen können durch eine Auswertesoftware leicht erkannt werden

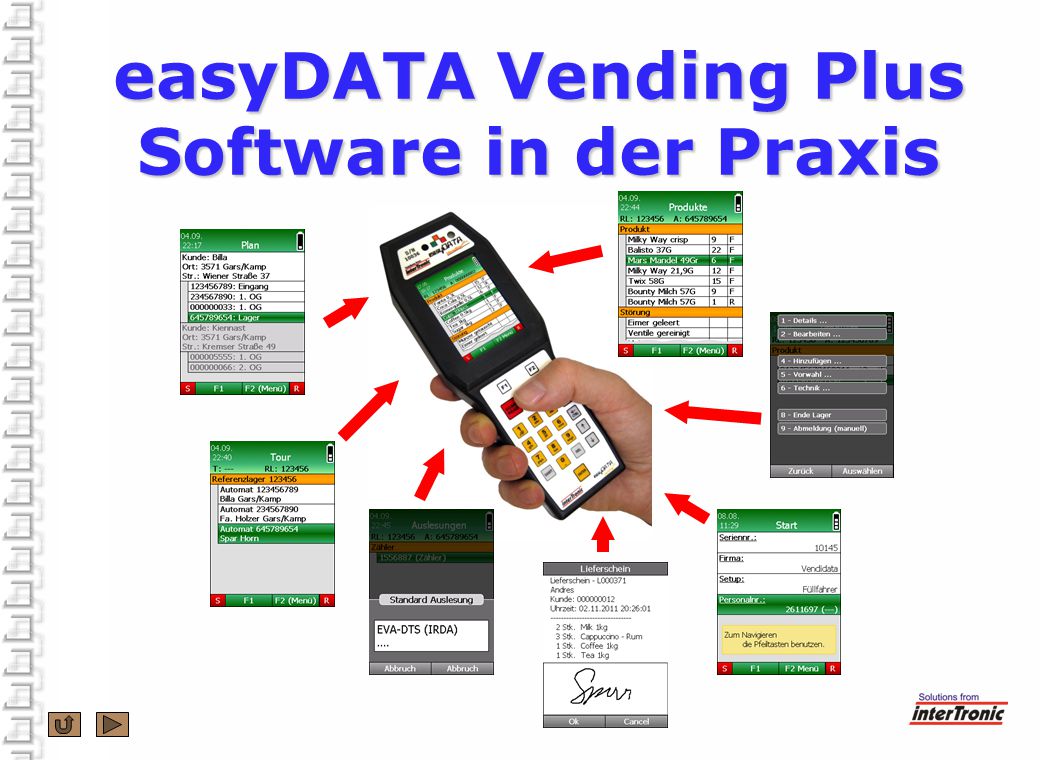

11 easyDATA Vending Plus Software in der Praxis

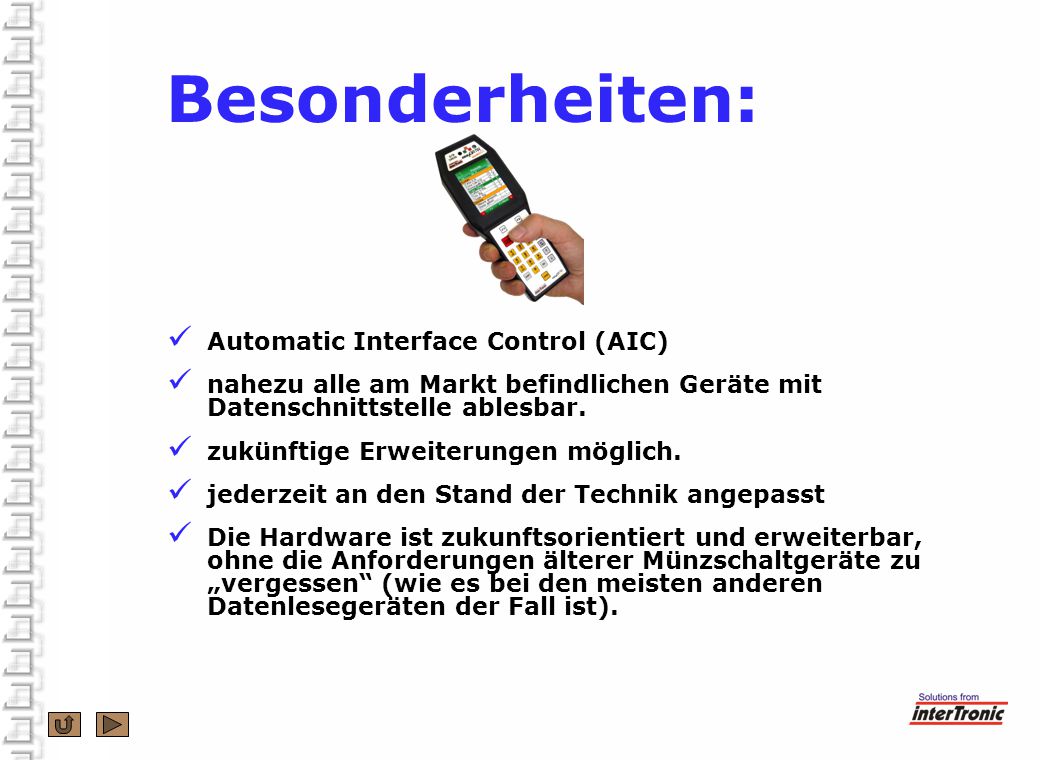

12 Besonderheiten: Automatic Interface Control (AIC)
nahezu alle am Markt befindlichen Geräte mit Datenschnittstelle ablesbar. zukünftige Erweiterungen möglich. jederzeit an den Stand der Technik angepasst Die Hardware ist zukunftsorientiert und erweiterbar, ohne die Anforderungen älterer Münzschaltgeräte zu „vergessen“ (wie es bei den meisten anderen Datenlesegeräten der Fall ist).

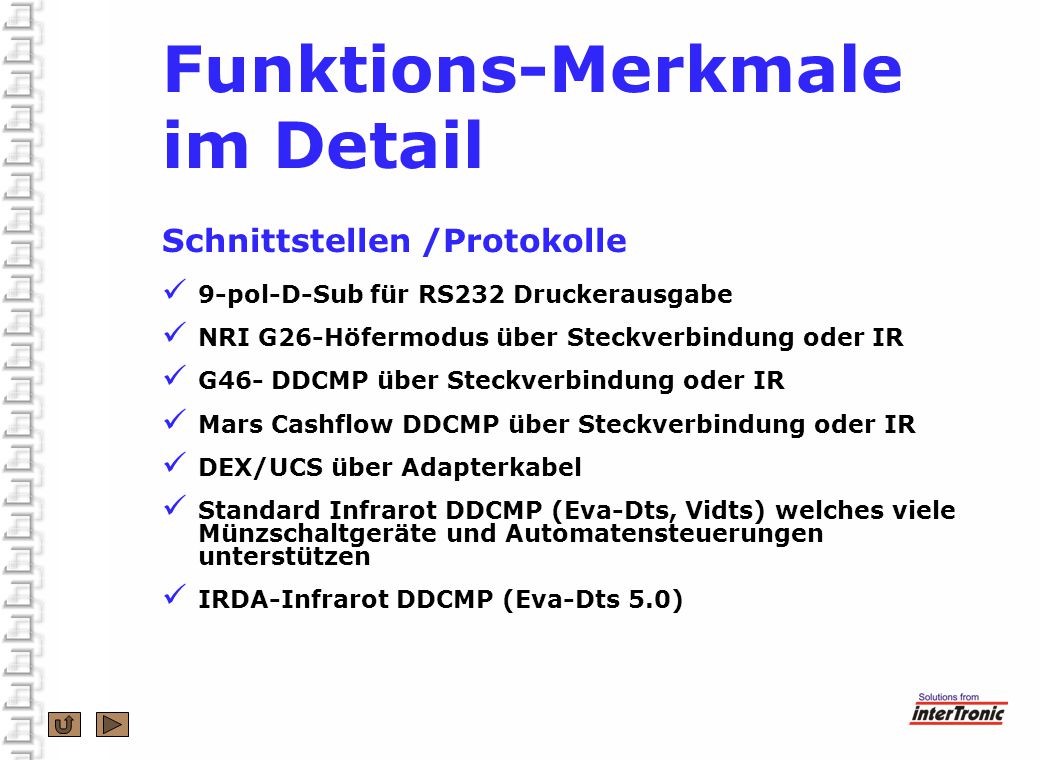

13 Funktions-Merkmale im Detail Schnittstellen /Protokolle
9-pol-D-Sub für RS232 Druckerausgabe NRI G26-Höfermodus über Steckverbindung oder IR G46- DDCMP über Steckverbindung oder IR Mars Cashflow DDCMP über Steckverbindung oder IR DEX/UCS über Adapterkabel Standard Infrarot DDCMP (Eva-Dts, Vidts) welches viele Münzschaltgeräte und Automatensteuerungen unterstützen IRDA-Infrarot DDCMP (Eva-Dts 5.0)

14 Funktions-Merkmale Schnittstellen / Protokolle:
EVA-DTS FAGE-Protokoll über Infrarot flexibel programmierbarer D-Sub-Stecker, mit welchem nahezu alle gängigen Schnittstellen simuliert werden können diverse spezielle Datenprotokolle Überspielen fertiger Münzer- / Automatensettings mit Eva-Dts, Höfer und DEX/UCS (Zeitersparnis!)

15 Beispiele Druckemulation: MEI 1900, Necta Brio, Azkoyen, ........
Höfer – Protokoll: Vendo, AHT, NRI G26, ..... Eva-Dts Ddcmp über IR, somit fast alle älteren Eva-Dts Geräte wie MEI CF560, CF690, NRI G46, E66, Sielaff, FAGE, Wittenborg, Dex/Ucs: Vendo, Coinco, ..... Eva-Dts eDDCMP über IrDA Sonderprotokolle wie Druckemulation über IrDA, Dex über IrDA

16 Technische Daten: Infrarot und IrDA-Standard
RS232, TTL und Analogschnittstelle in einem Laserscanner Windows CE © 6.0 –Basis Prozessor PXA 300 128 MB RAM TFT-Display mit Touchfunktion USB Bluetooth WLAN Micro-SD (1 GB) für sichere Datenspeicherung Li-Ionen Akku mit bis zu 2 x 2600 mAh Abmessungen: 203 mm x 75 mm x 39 mm Gewicht (Standardausführung 1 Akku): 285g

17 Software - Features Unterschiedliche Datenformate werden auf eine standardisierte Form gebracht Ausgabefelder frei definierbar Ausgabe in XML, CSV und andere Textformate, Schreiben in Datenbanken über ODBC Kundenspezifische Anpassungen möglich Ausgabeformat ist einfach in andere Softwareprodukte zu implementieren

18 Vielen Dank für Ihre Aufmerksamkeit !
interTronic Innovations GmbH Schiller Straße 661 A-3571 Gars am Kamp Vertrieb: Vielen Dank für Ihre Aufmerksamkeit !
