1 Generierung eines CAA Gitters für eine Hochauftriebs- konfiguration

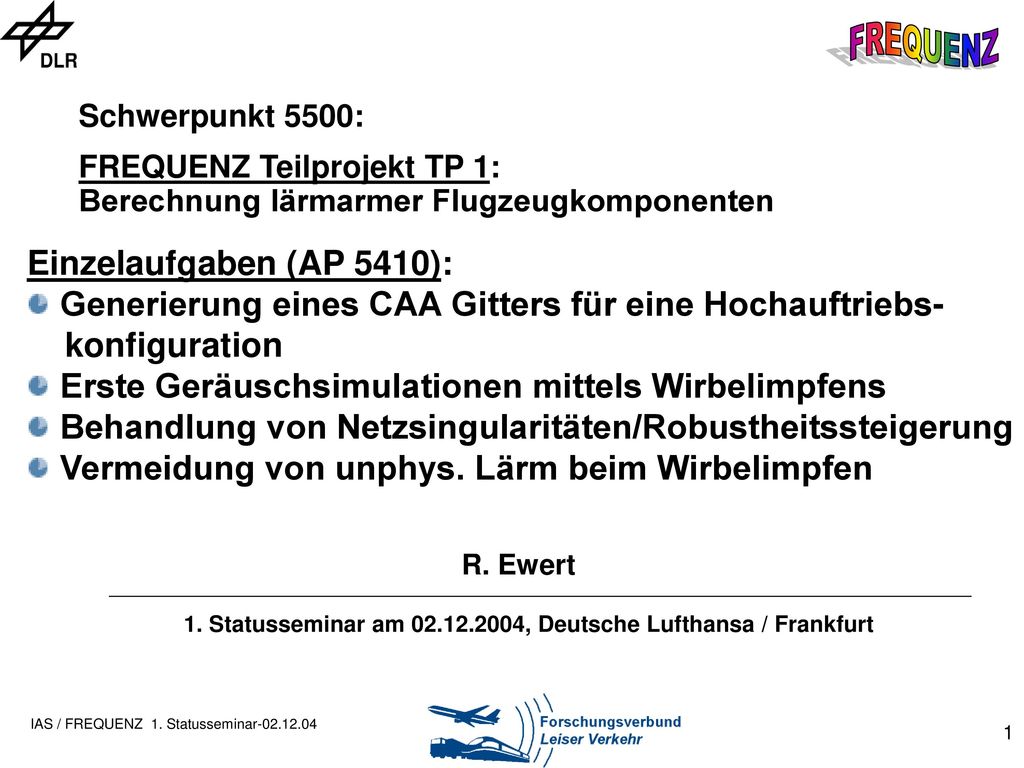

Schwerpunkt 5500: FREQUENZ Teilprojekt TP 1: Berechnung lärmarmer Flugzeugkomponenten Einzelaufgaben (AP 5410): Generierung eines CAA Gitters für eine Hochauftriebs- konfiguration Erste Geräuschsimulationen mittels Wirbelimpfens Behandlung von Netzsingularitäten/Robustheitssteigerung Vermeidung von unphys. Lärm beim Wirbelimpfen R. Ewert 1. Statusseminar am , Deutsche Lufthansa / Frankfurt IAS / FREQUENZ 1. Statusseminar

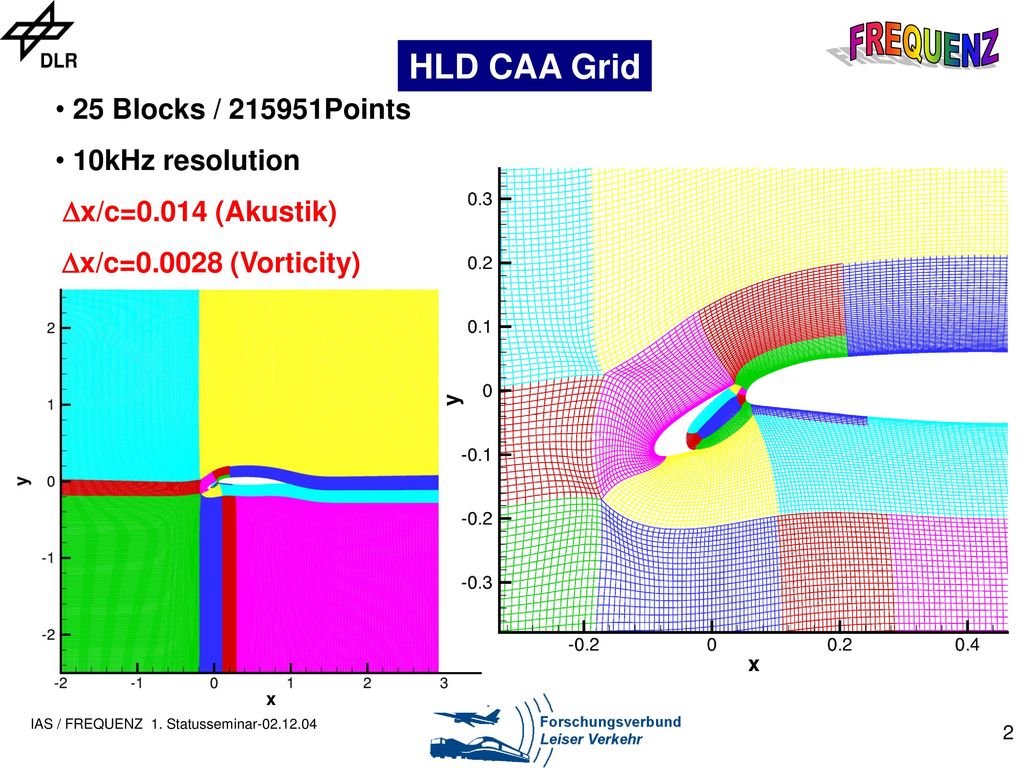

2 HLD CAA Grid 25 Blocks / 215951Points 10kHz resolution
Dx/c=0.014 (Akustik) Dx/c= (Vorticity) IAS / FREQUENZ 1. Statusseminar

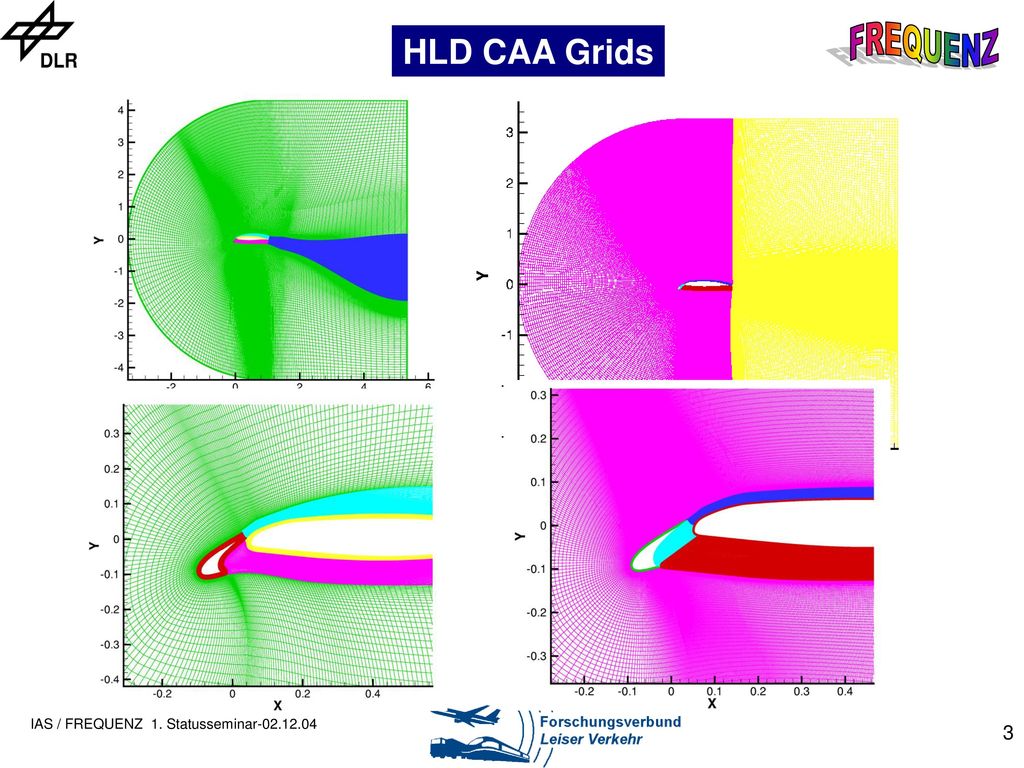

3 HLD CAA Grids IAS / FREQUENZ 1. Statusseminar

4 HLD CAA Grids/Resolution

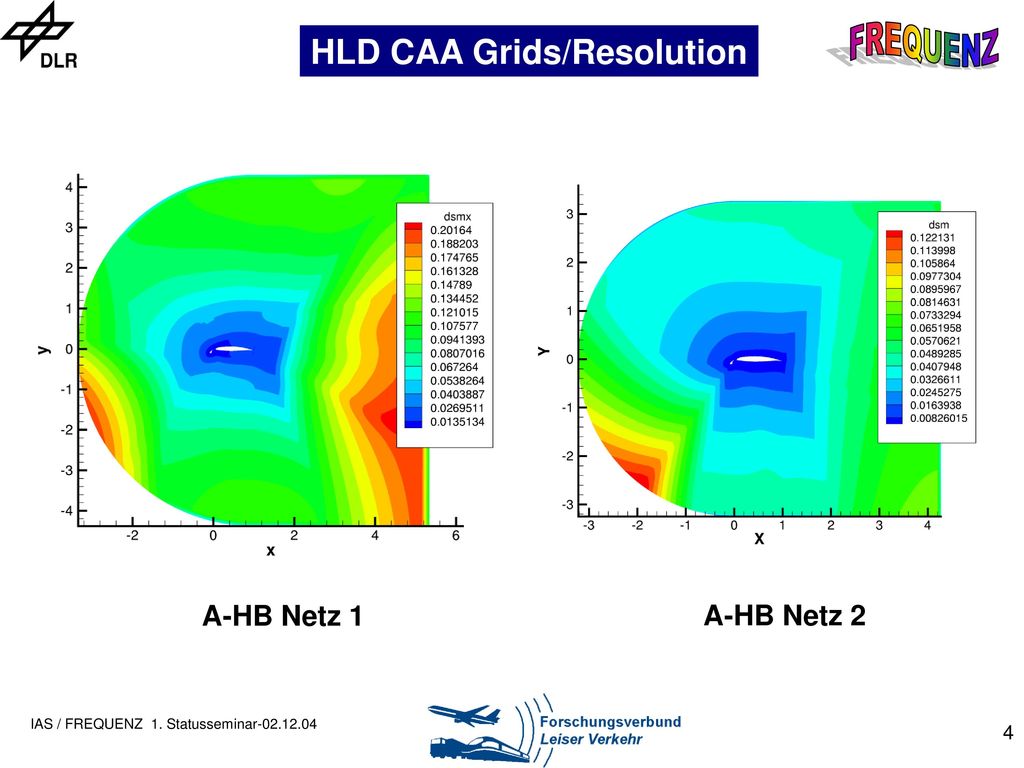

A-HB Netz 1 A-HB Netz 2 IAS / FREQUENZ 1. Statusseminar

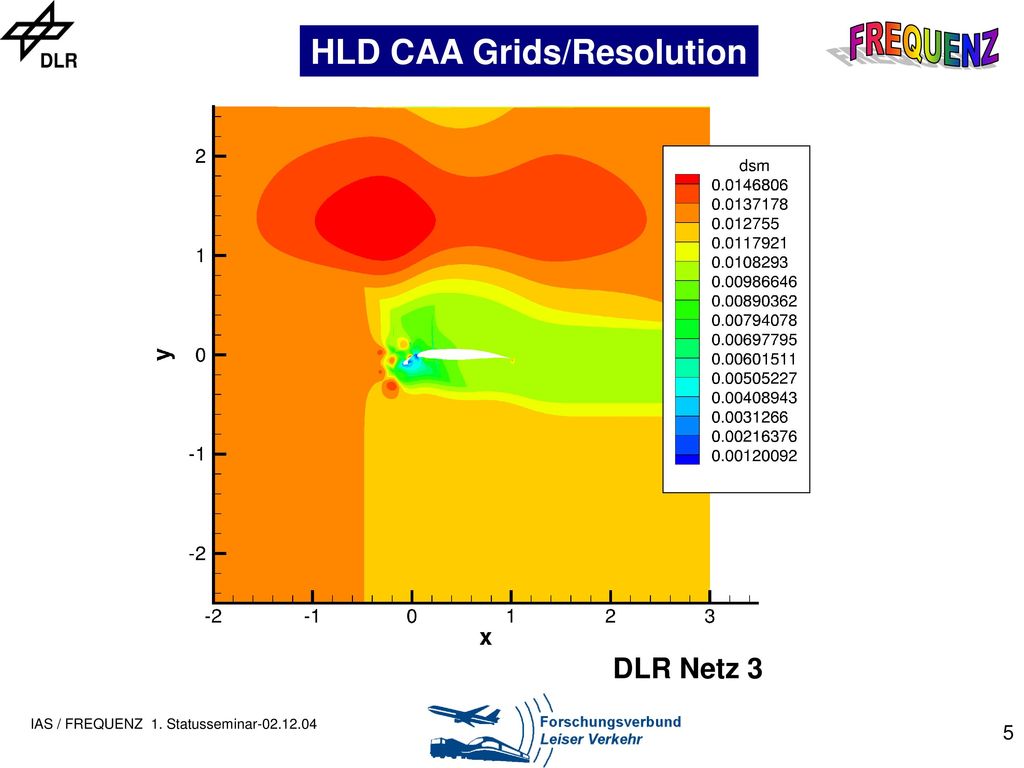

5 HLD CAA Grids/Resolution
DLR Netz 3 IAS / FREQUENZ 1. Statusseminar

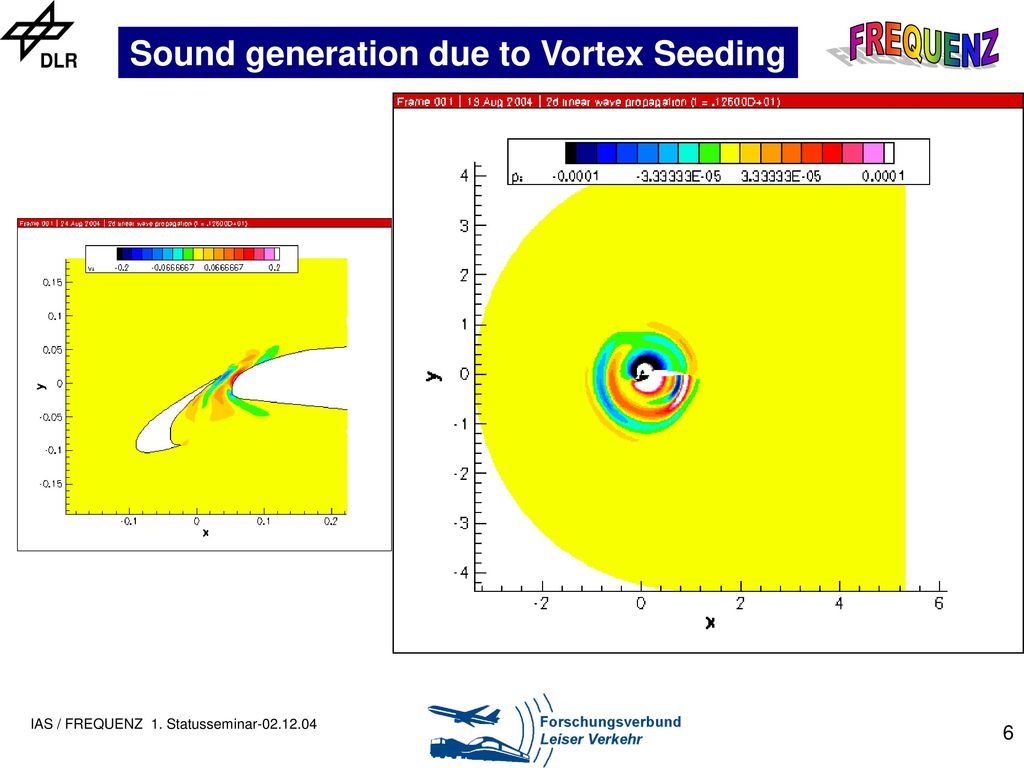

6 Sound generation due to Vortex Seeding
IAS / FREQUENZ 1. Statusseminar

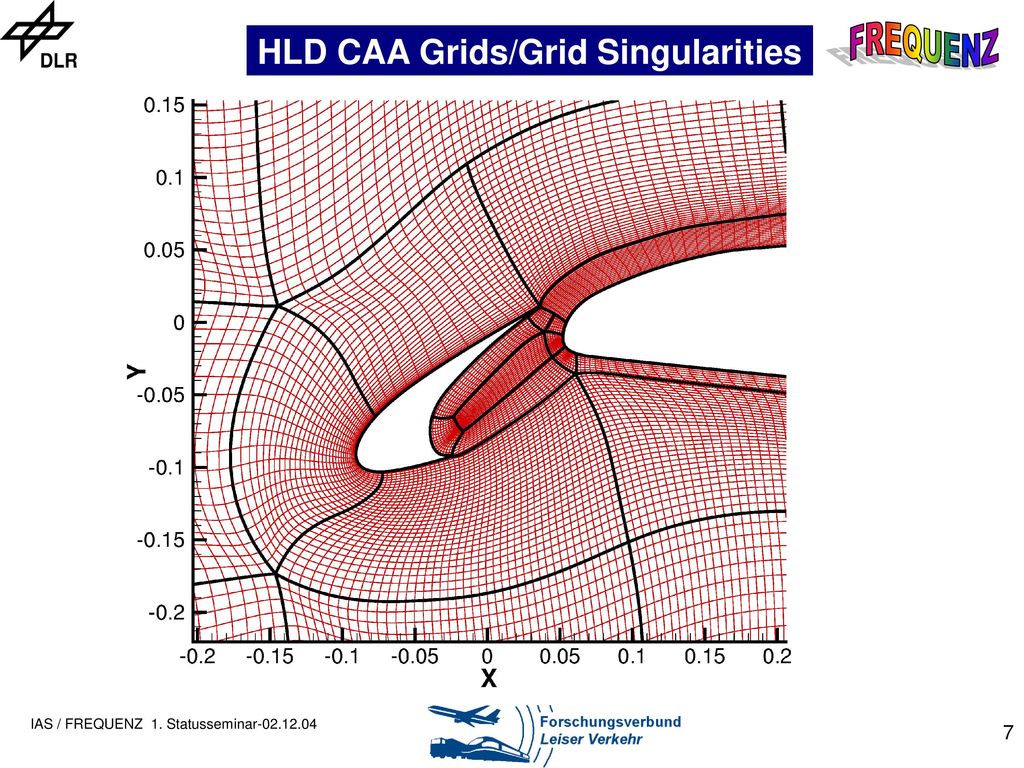

7 HLD CAA Grids/Grid Singularities
IAS / FREQUENZ 1. Statusseminar

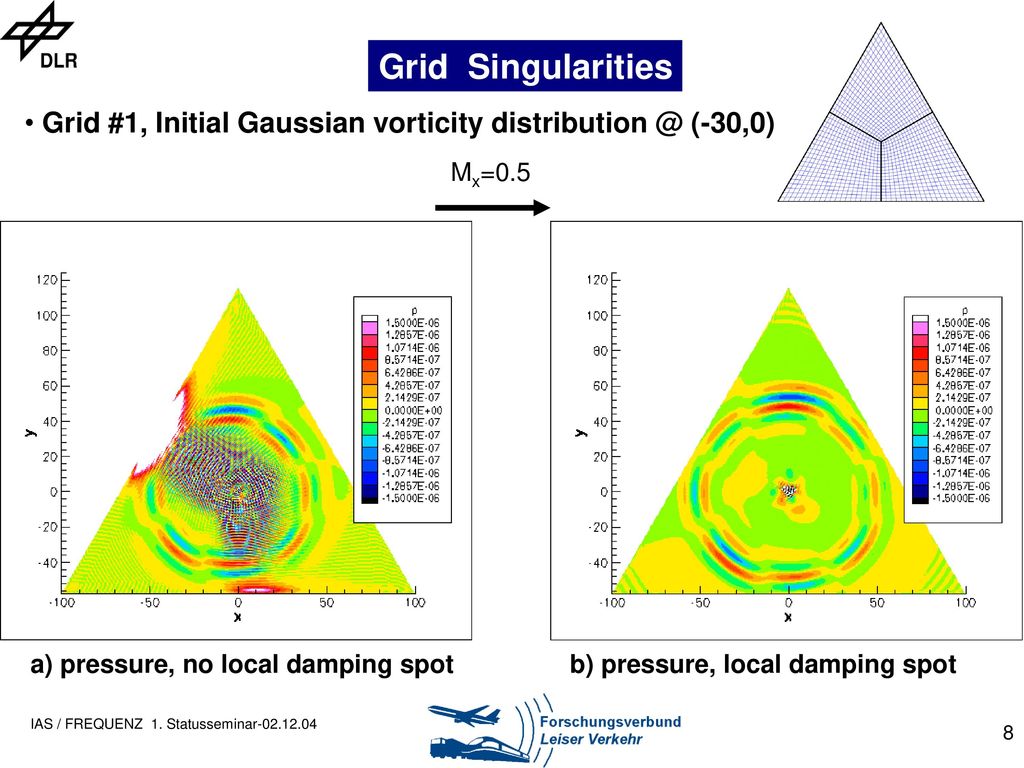

8 Grid Singularities Grid #1, Initial Gaussian vorticity (-30,0) Mx=0.5 a) pressure, no local damping spot b) pressure, local damping spot IAS / FREQUENZ 1. Statusseminar

9 c) 4th order interpolation, 19 points

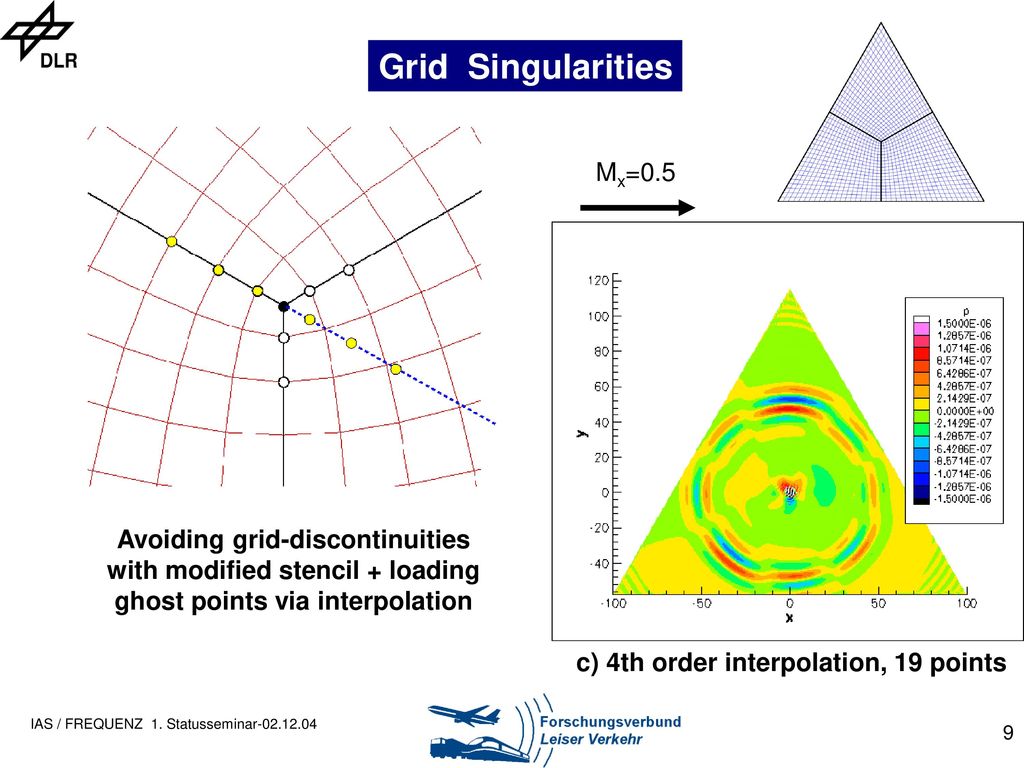

Grid Singularities Mx=0.5 Avoiding grid-discontinuities with modified stencil + loading ghost points via interpolation c) 4th order interpolation, 19 points IAS / FREQUENZ 1. Statusseminar

10 d) 5th order interpolation, 37 points

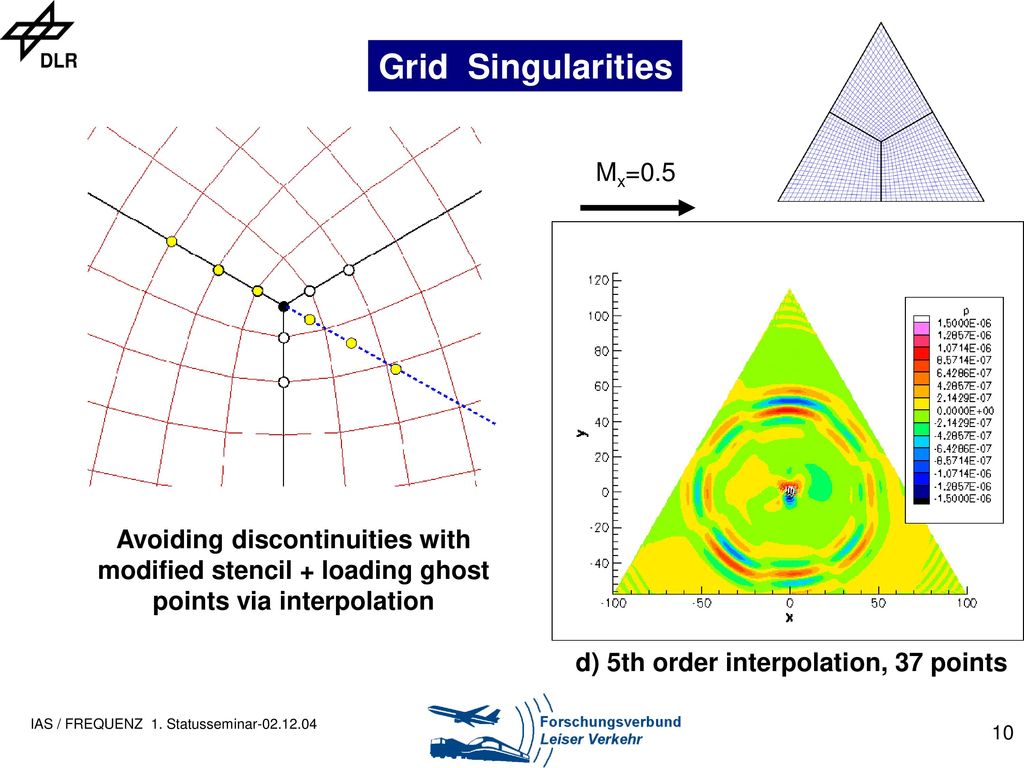

Grid Singularities Mx=0.5 Avoiding discontinuities with modified stencil + loading ghost points via interpolation d) 5th order interpolation, 37 points IAS / FREQUENZ 1. Statusseminar

11 Vortex seeding/artificial noise b) Perturbation velocity

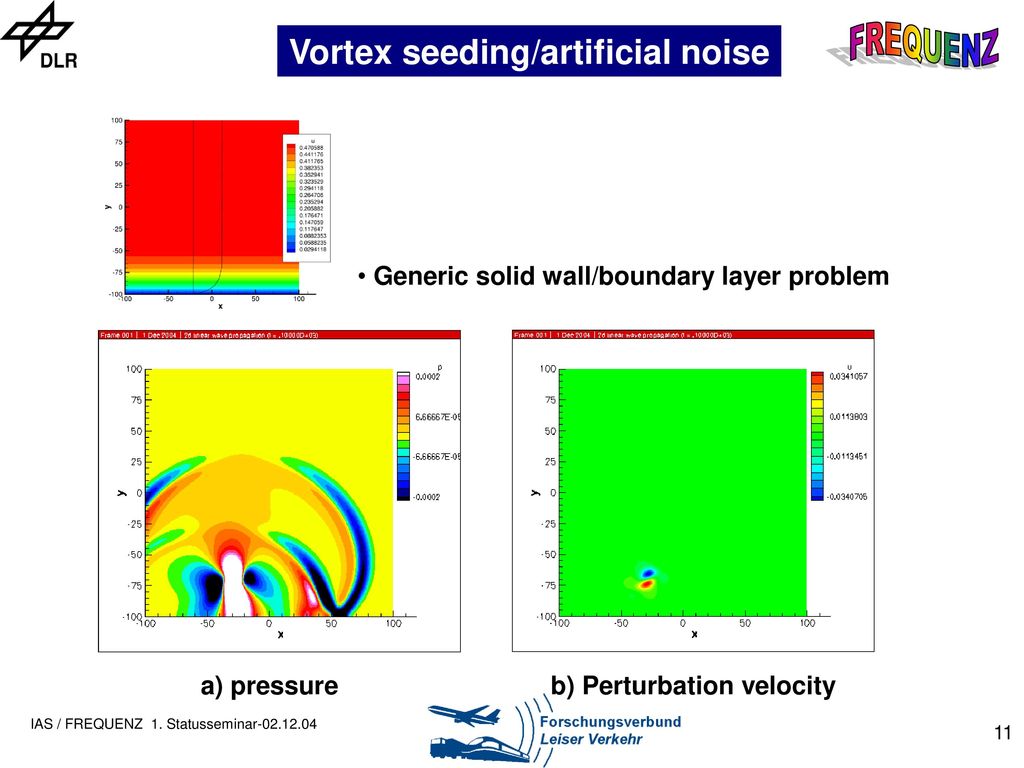

Generic solid wall/boundary layer problem a) pressure b) Perturbation velocity IAS / FREQUENZ 1. Statusseminar

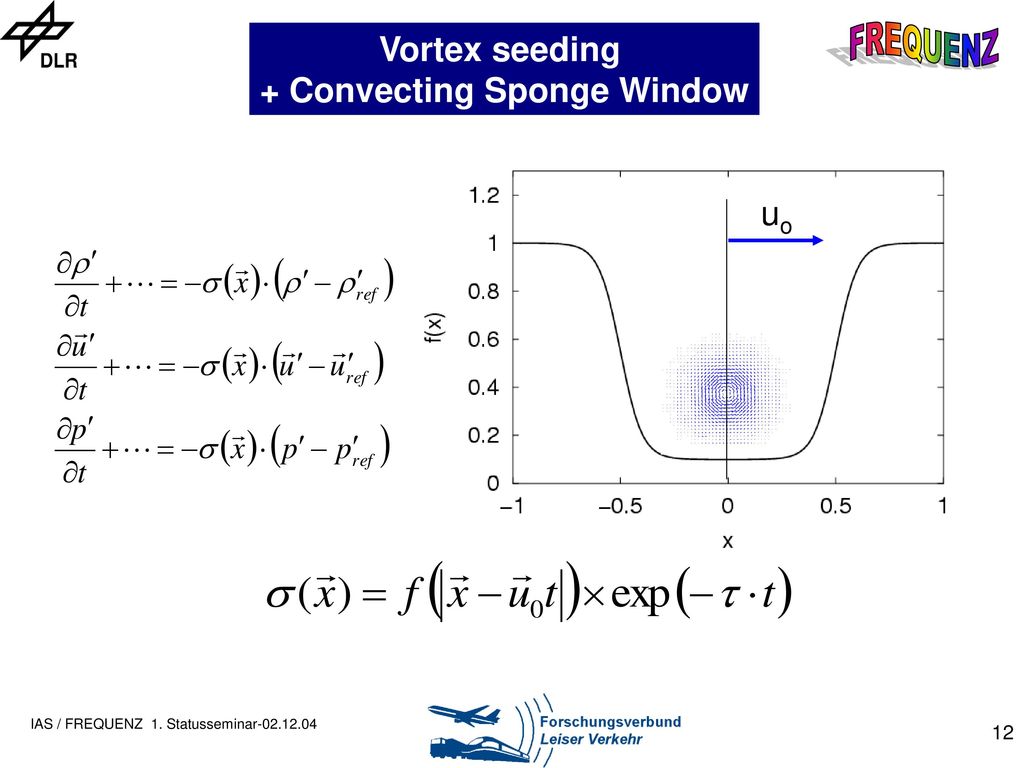

12 + Convecting Sponge Window
Vortex seeding + Convecting Sponge Window uo IAS / FREQUENZ 1. Statusseminar

13 + Convecting Sponge Window b) Perturbation velocity CSW

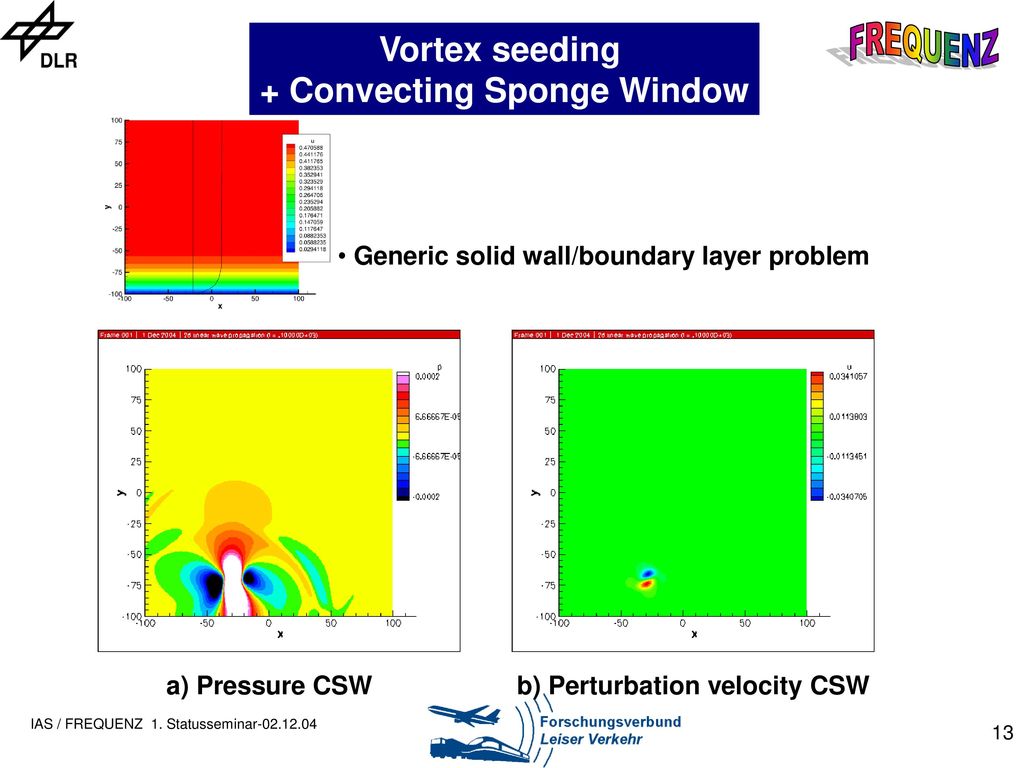

Vortex seeding + Convecting Sponge Window Generic solid wall/boundary layer problem a) Pressure CSW b) Perturbation velocity CSW IAS / FREQUENZ 1. Statusseminar
